Cisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカード
データ シートCisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカード製品概要Cisco® ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカードは、Cisco ASR 9000 シリーズ アグリゲーション サービス ルータすべてのスロットに業界トップの 10 ギガビット イーサネット ポートを 24 個提供します。この高密度なラインカードは、ビデオ オンデマンド（VOD）、IPTV、ポイントツーポイント ビデオ、インターネット ビデオ、およびクラウド コンピューティングのトラフィックの急増によって発生する、今日のネットワークの帯域幅のボトルネックを解消するように設計されています。このラインカードを使用することにより、経済的でスケーラビリティと可用性に優れたラインレートのイーサネットおよび IP/Multiprotocol Label Switching（MPLS; マルチプロトコル ラベル スイッチング）エッジ サービスを実現できます。Cisco ASR 9000 シリーズ ラインカードおよび Cisco ASR 9000 シリーズは、スケーラブルなキャリア イーサネットおよび IP/MPLS ネットワークの基盤となり、企業、家庭、モバイル環境での便利なサービス提供が可能になります（図 1）。

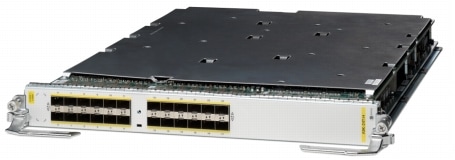

図 1 Cisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカード 機能と利点Cisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカードは、既存の Cisco ASR 9000 シリーズ シャーシ、ルート スイッチ プロセッサ（RSP）、およびラインカードと一緒に使用できます。シャーシまたは冷却システムのハードウェア アップグレードは必要ありません。全体の帯域幅は、インストールされた RSP の数とタイプによって異なります。さらに、Cisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカードは、22 スロットの ASR 9922 シャーシとも完全な互換性があります。 各 Cisco ASR 9000 シリーズ イーサネット ラインカードは、レイヤ 2 とレイヤ 3 両方のサービスおよび機能を同時にサポートするので、1 つのラインカードをレイヤ 2 とレイヤ 3 のアプリケーションの多様な組み合わせに適用できます。これにより、CapEx（導入コスト）と OpEx（運用コスト）が軽減され、新しいサービスの開発や導入にかかる期間も短縮できます。Cisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカード は、これまでの標準を大きく越えるレイヤ 2 および レイヤ 3 のサービス密度を実現できるので、ネットワーク資産を最大限に活用しながら、予測可能な管理トランスポート サービスを提供できます。 このラインカードは、同期回路と専用バックプレーン タイミング トレースを使用して RSP の Stratum-3 サブシステムにアクセスし、標準ベースのラインインターフェイス機能を通じてトランスポートクラスのネットワーク タイミングを提供します。これによって、モバイル バックホールや時分割多重（TDM）の移行などのネットワーク同期サービスやアプリケーションに対応できます。適切な RSP と組み合わせることで、ラインカードを IEEE 1588v2 同期サービスが必要なアプリケーションでも使用することができます。シスコは、リアルタイム メディアが次世代サービスの中心になるとの認識に立ち、Cisco ASR 9000 シリーズ イーサネット ラインカードへのメディアモニタリング技術の統合を進めてきました。このマルチメディア技術によって、リアルタイム ビデオや音声フローのリアルタイム監視や統計情報の収集が可能となり、今日のメディアリッチ サービスの予防的メンテナンスや管理が容易になります。 IP と Dense Wave-Division Multiplexing（DWDM; 高密度波長多重分割）ネットワーキングの統合による利点を生かすため、G.709 と Advanced Forward Error Correction（FEC）機能も備えています。G.709 によって、DWDM 伝送システムを把握できるようになり、トランスミッションレイヤと DWDM の不具合をすぐに検出し、回復できます。このほか、信号の劣化が検出された場合に備えて G.709 で予防的な保護を行うように設定できます。これにより、トラフィックの損失とリンク停止を防ぎます。Advanced FEC は、トランスミッションレイヤのパフォーマンスを強化し、再生成やトランスポンダに費用をかけることなく、拡張システムのパフォーマンスを改善します。 表 1 に Cisco ASR 9000 シリーズ ラインカードの機能と利点を示します。 表 1 Cisco ASR 9000 シリーズ ラインカードの機能と利点
ラインカードのタイプCisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカードには、サービス エッジ最適化タイプとパケット転送最適化タイプがあります。サービス エッジ最適化ラインカードは強化された QoS が必要なユーザ導入向けに設計されており、パケット転送最適化ラインカードは基本的な QoS が求められるネットワーク導入向けに設計されています。同じシステム内に異なるラインカード タイプを混在させることができます。 ラインカードの機能ライセンスこの 2 つのラインカード以外にも、ラインカードと合わせて使用することで高度な機能をオンにして規模を拡張できるオプションのフィーチャ ライセンスがあります。たとえば、レイヤ 3 VPN、G.709/FEC、ビデオ モニタリングを可能にするオプション ライセンスがあります。提供されるソフトウェア ライセンス一覧は、Cisco ASR 9000 ソフトウェア ライセンスのデータ シートを参照してください。 製品仕様表 2 に Cisco ASR 9000 シリーズ イーサネット ラインカードの製品仕様を示します。 表 2 製品仕様1
1実際の機能およびスケールのサポートは、ご使用のソフトウェアによって異なります。 プラグイン可能なインターフェイスCisco ASR 9000 シリーズ イーサネット ラインカードは、広範な 10 GE SFP+ のプラグイン可能インターフェイスをサポートしています。これらすべてが記されたリストは、Cisco ASR 9000 インターフェイス モジュール互換性マトリックス データ シートを参照してください。 ソフトウェア ライセンスCisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカードは、追加機能（レイヤ 3 VPN、G.709/FEC、およびビデオ モニタリングなど）をオンにするオプションのソフトウェア ライセンスをサポートします。提供されるソフトウェア ライセンス一覧は、Cisco ASR 9000 ソフトウェア ライセンスのデータ シートを参照してください。 発注情報表 3 に、Cisco ASR 9000 シリーズ 24 ポート 10 ギガビット イーサネット ラインカードの発注情報を示します。 表 3 発注情報
ソフトウェアのダウンロードCisco IOS ソフトウェアは、Cisco Software Center からダウンロードできます。 Cisco ASR 9000 シリーズに関するシスコのサービスシスコは、ライフサイクル サービス アプローチを通じて包括的なサポートを提供することにより、サービス プロバイダーのお客様が IP Next-Generation Network（IP NGN）を効果的に導入、運用、最適化できるように支援します。Cisco ASR 9000 シリーズ アグリゲーション サービス ルータによるサービスと実証済みの手法を利用して、高い投資回収率、優れた運用、パフォーマンスの最適化、ハイ アベイラビリティが可能なサービス展開を実現します。これらのサービスは、Cisco ASR 9000 シリーズの導入および実装後のサポート向けに特別に開発されたもので、ベストプラクティスや、優れたツール、プロセス、ラボ環境が含まれています。シスコのサービス担当チームは、お客様固有の要求に対応し、お客様の収益源である既存のサービスを損なうことなく、新しいネットワーク サービスを迅速に市場投入できるようにします。 関連情報シスコのサービスの詳細については、シスコの代理店にお問い合わせください。または、http://www.cisco.com/go/spservices/ [英語] をご覧ください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
