製品の概要

Cisco® ASR 9000 シリーズの 1 つである Cisco ASR 9001 ルータは、120 Gbps の全二重方式ノンブロッキング ファブリック容量を 2 ラックユニット(2 RU)フォームファクタで提供する、コンパクトで高性能なプロバイダーエッジ(PE)ルータです。Cisco ASR 9001 ルータは、Cisco ASR 9000 シリーズの他のルータと同じく Cisco IOS® XR ソフトウェアイメージを基盤としており、ASR 9000 シリーズ プラットフォームと同様の機能とサービスを提供します。これにより、同じ Cisco IOS XR イメージ上で標準化することができます。Cisco ASR 9001 ルータには統合型ルートスイッチプロセッサ(RSP)と 2 つのモジュラベイが搭載され、1 GE10 GE、および 40 GE のモジュラポートアダプタ(MPA)をサポートします。基本シャーシには 4 つの統合型 10 GE 拡張 Small Form-Factor PluggableSFP+)ポートと、Stratum-1 クロッキング用 GPS 入力、Building Integrated Timing SupplyBITS)ポート、および管理ポートが搭載されています。

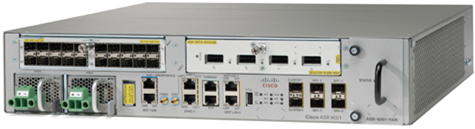

Cisco ASR 9001 Router

図 1

Cisco ASR 9001 ルータ

Cisco ASR 9000 シリーズ アグリゲーション サービス ルータは、キャリアイーサネット トランスポート ネットワークにおいて優れた拡張性、サービスの柔軟性、高可用性を実現します。このルータには、Cisco IOS XR ソフトウェアが搭載されています。このソフトウェアは、革新的な自己修復機能を備えた分散型のオペレーティングシステムであり、連続稼働を実現します。これは Cisco CRS キャリア ルーティング システムなどの業界トップクラスのルータで使用されているものと同じオペレーティングシステムであり、Cisco CRS をサービスプロバイダーコアにおける主流へと押し上げたものと同じ、高い信頼性、拡張性、パフォーマンス、包括的な機能を備えています。また、Cisco IOS XR ソフトウェアによって、同一のソフトウェア基盤上でサービスプロバイダーの要件を満たすエンドツーエンドの IP/MPLS ソリューションが可能となるため、複数の種類のオペレーティングシステムを管理するという運用上の複雑性を低減できます。Cisco ASR 9000 シリーズは IP Next-Generation NetworkIP NGN)キャリア イーサネット デザインを強化することにより、消費者、企業、ホールセール、モバイルに向けた各サービスの、復元力に富んだインテリジェントでスケーラブルな統合トランスポートを可能にします。

Cisco ASR 9000 シリーズのキャリア イーサネット アプリケーションには、レイヤ 2 VPN とレイヤ 3 VPNL2VPN L3VPN)、IPTV、コンテンツ配信ネットワーク(CDN)、モバイルバックホール伝送ネットワーク、ブロードバンド ネットワーク ゲートウェイ(BNG)などのビジネスサービスが含まれています。サポートされる機能には、L2VPNIPv4IPv6L3VPN、レイヤ 2/レイヤ 3 マルチキャスト、IP over Dense Wavelength-Division MultiplexingIPoDWDM)、同期イーサネット(SyncE)、イーサネット動作、管理およびメンテナンス(EOAM)、MPLS OAM、レイヤ 2/レイヤ 3 アクセスコントロールリスト(ACL)、階層型 QoSHQoS)、MPLS Traffic Engineering Fast RerouteMPLS TE-FRR)、Multichassis Link AggregationMC-LAG)、Integrated Routing and BridgingIRB)、Cisco Nonstop ForwardingNSF)と Nonstop RoutingNSR)といった各種イーサネットサービスがあります。

注:        サイト間 IPSec VPN は、現在 ASR 9001 プラットフォームではサポートされていません。

統合型 RSP には 8 GB RAM が搭載され、数百万のルートを保持できるため、Cisco ASR 9001 ルータは専用のルートリフレクタ アプライアンスとして役立ちます。

1 に、Cisco ASR 9001 ルータの機能と利点を示します。

表 1            Cisco ASR 9001 ルータの機能と利点

機能

利点

拡張性に優れたファブリック

2RU フォームファクタで 1/10/40 ギガビットの高密度をサポートするように設計

システムに組み込まれた拡張性により、投資保護を実現

搭載ポート

10 GE サービス対応 SFP+ ポート X 4

8 GB RAM の統合型ルートプロセッサ

専用ルートリフレクタ アプリケーションに適した高メモリ容量のキャリアクラス オペレーティング システムである Cisco IOS XR を実行

分散型のフォワーディング プレーン アーキテクチャ

MPA カードごとに独立したパケット転送により、パフォーマンスと拡張性を強化

コントロールプレーンの拡張ポート

2 つの 10 G アウトオブバンド イーサネット通信ポートにより高可用性クラスタアプリケーションのネットワーク仮想化(nV)テクノロジーをサポート

ハードウェアベースの IEEE 1588 のサポート

パケットネットワークで効率的かつ確実なタイミングサービスを提供

2 つの独立したクロックソースの接続:BITS および同期供給ユニット(SSU)と DOCSIS® Timing InterfaceDTI

冗長化された中央集中型ネットワークの同期化をサポート

GPS

Stratum-1 クロッキングのオプションを提供

DWDM

ITU-T G.709 に規定されている光トランスポートネットワーク(OTN)プロトコルに基づいて DWDM をサポート。この規格は、SONET/SDH テクノロジーと DWDM の多波長ネットワークの利点を兼ね備えています。また、使用するリジェネレータの数を減らすことで、ネットワークコストを減らすことができる、前方誤り訂正(FEC)の機能も備えています。

組み込み USB メモリ(eUSB)ポート

USB フラッシュメモリデバイスを使用したソフトウェアイメージのロードおよびリカバリ

前面パネルの LED

RSP のステータス(アクティブまたはスタンバイ)、電源管理、コンパクトフラッシュおよびハードディスクドライブ(HDD)の動作状態を視覚的に表示

管理ポート

システムコンソールへの容易なアクセスを実現

電源モジュール

冗長 AC または DC 電源

製品仕様

2 に、Cisco ASR 9001 ルータについての詳細を示します。このシステムは、高いパフォーマンスと高い信頼性を実現するように設計されています。Cisco ASR 9001 には、最大 120 Gbps のファブリック帯域幅をサポートできる、統合型の RSP が搭載されています。

表 2            Cisco ASR 9001 ルータの仕様

カテゴリ

製品番号または仕様

シャーシ

ASR 9001

統合インターフェイス

10 GE SFP+ X 4

モジュラ ポート アダプタ

1 GE X 2010 GE X 210 GE X 440 GE X 1

冗長性

電源装置の冗長構成

電源モジュールの部品番号

  A9K-750W-AC
  A9K-750W-DC

物理仕様

    高さ:88.2 mm 3.472 インチ)
    幅:442 mm 17.42 インチ)
  奥行:470 mm 18.5 インチ)
  シャーシの重量:13.7 kg 30.2032 ポンド)
  2 つの MPA を搭載したシャーシの重量:16.5 kg 36.37623 ポンド)

電源入力

  海外利用可能な AC 範囲(90 265 V 50 60 Hz
  海外利用可能な DC 範囲(-40 -72 V

消費電力

標準 425 ワット、最大 525 ワット

環境条件

  動作温度:0 40°C 32 104°F
  ストレージの温度:-40 75°C -40 167°F
  相対湿度:10 90 % (結露しないこと)

環境仕様

動作温度(公称)

5 40ºC41 104ºF

動作温度
(短期)

-5 55ºC23 131ºF

動作湿度(公称)(相対湿度)

10 85%

動作湿度
(短期)

5 90%
注:乾燥した空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと

ストレージの温度

–40 70°C–40 158°F

ストレージの相対湿度

5 95%
注:乾燥した空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと

動作時の高度

1800 m

エアーフロー

側面から側面

コンプライアンス

ネットワーク機器建築基準(NEBS

Cisco ASR 9001 は以下に準拠した設計になっています。

  SR-3580 NEBS 基準レベル(レベル 3
  GR-1089-CORE NEBS EMC と安全性
  GR-63-CORE NEBS 物理保護
  VZ.TPR.9205 Verizon TEEER

ETSI 標準

Cisco ASR 9001 は以下に準拠した設計になっています(認可申請中)。

  EN 300 386 :電気通信ネットワーク機器(EMC
  ETSI 300 019 Storage クラス 1.1
  ETSI 300 019 Transportation クラス 2.3
  ETSI 300 019 Stationary Use クラス 3.1
  EN55022 情報技術機器(エミッション)
  EN55024 :情報技術機器(イミュニティ)
  EN50082-1/EN61000-6-1 :一般イミュニティ規格

EMC 規格

Cisco ASR 9001 は以下に準拠した設計になっています。

  FCC クラス A
  ICES 003 クラス A
  AS/NZS 3548 クラス A
  CISPR 22 EN55022 )クラス A
  VCCI クラス A
  BSMI クラス A
  IEC/EN 61000-3-2 :電源高調波
  IEC/EN 61000-3-3 :電圧変動およびフリッカ
  EN 50121-4 :鉄道向け EMC

耐性

Cisco ASR 9001 は以下に準拠した設計になっています。

  IEC/EN-61000-4-2 :静電気放電イミュニティ(8 kV 接触、15 kV 大気中)
  IEC/EN-61000-4-3 :放射電磁界イミュニティ(10 V/m
  IEC/EN-61000-4-4 :電気的高速過渡イミュニティ(2 kV 電力、1 kV シグナル)
  IEC/EN-61000-4-5 :サージ AC ポート(4 kV CM 2 kV DM
  IEC/EN-61000-4-5 :シグナルポート(1 kV
  IEC/EN-61000-4-5 :サージ DC ポート(1 kV
  IEC/EN-61000-4-6 :伝導妨害に対するイミュニティ(10 Vrms
  IEC/EN-61000-4-8 :電源周波数磁界イミュニティ(30 A/m
  IEC/EN61000-4-11 :電圧ディップ、瞬断、および電圧変異
  EN 50121-4 :鉄道向け EMC

安全性

Cisco ASR 9001 は以下に準拠した設計になっています。

  UL/CSA/IEC/EN 60950-1
  IEC/EN 60825 レーザーの安全性
  ACA TS001
  AS/NZS 60950
  FDA :米国連邦規則のレーザーに関する安全基準

発注情報

3 に、Cisco ASR 9001 ルータの発注情報を示します。

表 3            構成情報

部品番号

製品の説明

サポート対象のソフトウェアリリース

ASR-9001

10 GE X 4 を搭載した ASR 9001 ルータ

Cisco IOS XR ソフトウェアリリース 4.2.1 以降

A9K-750W-AC

AC 電源入力モジュール

Cisco IOS XR ソフトウェアリリース 4.2.1 以降

A9K-750W-DC

DC 電源入力モジュール

Cisco IOS XR ソフトウェアリリース 4.2.1 以降

A9K-MPA-20x1GE

モジュラポートアダプタ 1 GE X 20

Cisco IOS XR ソフトウェアリリース 4.2.1 以降

A9K-MPA-2x10GE

モジュラポートアダプタ 10 GE X 2

Cisco IOS XR ソフトウェアリリース 4.2.1 以降

A9K-MPA-4x10GE

モジュラポートアダプタ 10 GE X 4

Cisco IOS XR ソフトウェアリリース 4.2.1 以降

A9K-MPA-1x40GE

モジュラポートアダプタ 40 GE X 1

Cisco IOS XR ソフトウェアリリース 4.2.3 以降
