データ シートCisco ASR 901S シリーズ アグリゲーション サービス ルータCisco® ASR 901S シリーズ アグリゲーション サービス ルータは、マルチベンダーの異種スモール セル ネットワークのバックホール向けに最適化されています。モバイル事業者は、容量とカバレッジを拡大するためスモール セル ネットワークを積極的に導入しているため、初期費用や運用費用の削減が課題となっています。ASR 901S シリーズは、これらの費用負担を軽減し、スモール セル ネットワークを広範囲に導入できるよう特化し設計されています。ASR 901S は、コンパクトで耐環境性が強化された低電力ルータであるため、機器をそのまま直接屋外に設置できます。また、外灯、電柱、壁面などの取り付けが難しい場所であっても簡単に設置することが可能です。Cisco ASR 901S を使用すれば、バックホールの運用コストを削減でき、導入とプロビジョニングを簡素化でき、更にイーサネット サービスだけでなく高品質なモバイルサービスで収益機会を拡大することができます。スモール セル ネットワークの実装を成功させるには、マクロ ネットワークよりも多くのセル サイトが必要となり、そのため必要となるバックホール リンクが大幅に増加します。スモール セル ネットワークが避けられない現実となっている今、サービス プロバイダーにとっては、こうした広範囲のネットワーク環境に対応できる、低コストでカスタマイズされた、柔軟なバックホール環境を構築することが課題となっています。重要な要件は、スモールセルが外灯などの少ない接地面の場所に取り付けが可能でなくてはならないことです。重要な課題は、それぞれの設置先に対し、十分な帯域幅を効果的かつ効率的に提供することです。スモール セル バックホール ルータには、マクロ無線用の既存のセルサイト ルータと同じ機能が必要ですが、屋外での導入をサポートするというきわめて独特でメカニカルな要件もあります。Cisco ASR 901S は、柔軟でスケーラブルな、コストの最適化されたスモール セル バックホール ネットワークというサービス プロバイダーの要件を満たすために設計されています。 ASR 901S プラットフォームは、スモール セル バックホール市場に、シスコ独自の価値を提供します。
製品概要Cisco ASR 901S シリーズは、スモール セル無線環境のバックホールをサポートするよう設計された、スモール セル ルータのファミリです。ASR 901S ルータは、耐環境性が強化されており（IP65）、低電力で費用対効果の高いスモール フォームファクタです。この製品は、シスコのエンドツーエンド モバイル バックホール ソリューションの一部として Cisco ASR 901 を補完し、既存の運用環境に透過的に統合されます。Cisco ASR 901S ルータは、Cisco Unified RAN バックホール ソリューションの一部としてスモール セル サイトの音声、データ、信号トラフィックの優先順位付けと処理を行い、利用可能なあらゆるバックホール ネットワークで信頼性の高い転送を実現します。 屋外環境のスモール セル サイト向けに設計された Cisco ASR 901S の機能は、次のとおりです。

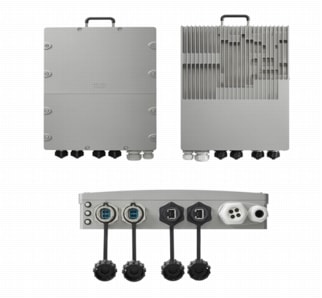

図 1 Cisco ASR 901S の外観（前面、背面、底面） ハードウェア設計ASR 901S のハードウェア設計は、ファンレス パッシブ冷却方式を採用し IP-65 に準拠しています。
主な機能と特徴モバイル アプリケーションのスモール セルサイト バックホールCisco ASR 901S ルータをモバイル ネットワークのスモール セル バックホール ルータとして導入すると、イーサネットや IP インターフェイス経由で複数のスモール セルを集約可能であり、本ルータは MPLS、REP、レイヤ 2 VPN（L2VPN）、レイヤ 3 VPN（L3VPN）などの RAN バックホールの一般的な転送プロトコルを使用できます。ASR 901S は、IP やイーサネット インフラストラクチャ（ケーブル、マイクロ波、光ファイバ）の任意の組み合わせに対して、バックホールの 2G、3G、4G トラフィックの任意の組み合わせの優先順位付け、差別化、セグメント化を行います。 モバイル データ トラフィックの急激な増加により、異種ネットワークを導入する必要性が生じています。異種ネットワークでは、マクロ セルのカバレッジ エリアは、マクロ セルのトラフィックの一部を処理できる小さいカバレッジを持つベース ステーションを追加することによって拡大されます。こうした小さいカバレッジを持つベース ステーションは、スモール セル ベース ステーションと総称され、セルのカバレッジと容量に応じてマクロセル、ピコセル、フェムトセルに分類されます。トラフィックの一部がスモール セルにオフロードされ、全体のシステム パフォーマンスが向上するとともに、トラフィック ボリュームが均等に配分され、モバイル クライアントにより優れて高速なサービスが提供されます（図 2）。

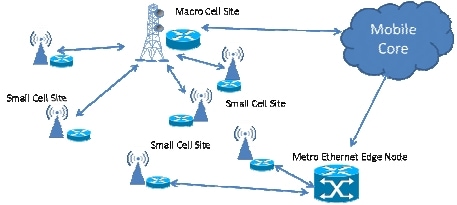

図 2 スモール セル バックホール ネットワーク アーキテクチャ ネットワーク Cisco ASR 901S を使用すれば、サービス プロバイダーは高度なサービスを提供し、スモール セル モバイル バックホールの運用コストを削減できます。本ルータの特長は、次のとおりです。 総所有コスト（TCO）の削減スモールセルを大量に導入する場合、マクロ セルを導入する際の従来のワイヤレス ネットワーク導入と同じ方法を用いると、導入費用と運用費用が大きくなってしまいます。ASR 901S を使用すれば、モバイル事業者が ZTP や幅広い管理ツールを使用して、ネットワークの導入を簡素化し、TCO を削減できます。回路検証などの ZTP 機能により、一括導入では大きな違いが生じます。設置担当者は、ルータを取り付け、アクセスが容易なポートに電源とケーブルを接続し、物理ボタンを押してルータをリセットすれば、ゼロ タッチ プロビジョニングを開始できます。Wi-Fi ワイヤレス管理により、モバイル事業者は、物理的なケーブル接続を行わずにルータのモニタ、構成、トラブルシューティングを行うことができるため、ネットワークのメンテナンスの利便性が高まり、運用コストを削減できます。AC モデルの POE+ サポートにより、ワイヤレス バックホール デバイスに電源を供給し、導入サイトに必要な電源接続数を削減することができます。 環境に配慮したハードウェアCisco ASR 901S ルータを使用すれば、サービス プロバイダーはエネルギー効率を最適化し、コスト効率と応答性の高いリソース管理が可能になるため、運用コストを削減できます。鉛フリーの有害物質の使用規制（RoHS）準拠部品を使用した省電力型設計となっているため、二酸化炭素排出量の大幅な削減につながります。 「ゼロ フットプリント」の導入ASR 901S を使用すれば、モバイル事業者は過酷な屋外環境に、バックホール機器とともにスモール セル装置を配置できます。ASR 901S の密封された筐体は、電灯、電柱、ビルの壁面、H フレーム、キャビネット内、アーチ型の天井に取り付けることができます。ASR 901Sシリーズは IP65 に準拠したファンレス パッシブ冷却設計で、屋外環境に最適です。また、ケーブル イーサ ポートおよび SFP ポートの組み合わせにより、ポートの柔軟性を実現しています。 包括的なサービスCisco ASR 901S ルータでは、階層型 QoS（HQoS）とセキュリティ属性によりサービスの優先順位付けと差別化を実行できます。Cisco ASR 901S ルータでは、トラフィック クラス別の集計、双方向パケット、バイト統計などの高度なトラフィック分析とパフォーマンス モニタリングおよび制御が可能です。レイヤ 2 CFM、レイヤ 3 IP サービス レベル契約（SLA）、MPLS OAM などの総合的な OAM 機能を通じて、優れたサービスを提供できます。 サービス スケーラビリティCisco ASR 901S は、コンパクトなフォーム ファクタでライン レートのパフォーマンスと自由度の高いスケーラブルなサービスを提供します。最大 32,000 の MAC アドレスと最大 4,000 のブリッジ ドメイン、複数の階層型キューイングをサポートし、さまざまなモバイル サービスとキャリア イーサネット サービス向けに高いパフォーマンスと拡張性を実現します。 同期化対応Cisco ASR 901S は、SyncE および 1588v2 規格を統合サポートすることにより、今日の統合アクセス ネットワークに必要な同期サービスを提供します。 ネットワークの簡素化シスコのネットワーク仮想化（nV）テクノロジーは、管理が必要なコンポーネント数を減らし、構成を簡単にすることで、ネットワーク運用を簡素化します。その結果、ネットワークの拡張性とサービスの速度が向上し、運用コストが削減されます。nV 対応の Cisco ASR 901S ルータは、Cisco ASR 9000 シリーズ システムのサテライトとして実装でき、今日のモバイル インターネット ネットワークの複雑さを軽減します。 コンポーネントとオプション表 1 は、Cisco ASR 901S シリーズで使用できるハードウェアの一覧です。 表 1 Cisco ASR 901S シリーズのシャーシ モデル
Cisco ASR 901S は、さまざまな SFP 光ファイバ モジュールをサポートしています。表 2 に、サポートするモジュールの製品番号を示します。なお、光ファイバの対応動作温度は、SFP/SFP+ モジュールにより異なります。 表 2 Cisco ASR 901S シリーズでサポートされている SFP モジュール
ソフトウェアCisco ASR 901S は、Cisco IOS® ソフトウェアをサポートしています。表 3 に、サポートする Cisco IOS ソフトウェア フィーチャ ライセンスを示します。 表 3 Cisco ASR 901S 用 Cisco IOS ソフトウェア フィーチャ ライセンス概要
自由度の高いソフトウェア選択Cisco ASR 901Sは、Cisco IOS ソフトウェア アクティベーション機能をサポートします。この機能により、シスコ ソフトウェア ライセンスで Cisco IOS ソフトウェア フィーチャ セットを有効化し、「成長に合わせた段階的な投資」方式を採用することができます。この方式では、サービス プロバイダーはビジネスに必要な分のソフトウェアを使用し、その料金を支払うことになります。Cisco ASR 901Sは、2 つの Cisco IOS ソフトウェア フィーチャ ライセンスを提供します。ライセンスはそれぞれ、ルータ単位で機能をアクティベーションできます。
表 4 に、Cisco ASR 901S シリーズ用の Cisco IOS ソフトウェア ライセンスに含まれる主な機能を示します。 表 4 Cisco ASR 901S ライセンスに含まれるソフトウェア フィーチャ セット
表 5 に、Cisco ASR 901S のソフトウェア オプションの概要を示します。 表 5 Cisco ASR 901S のソフトウェア オプション
主な機能表 6 に、Cisco ASR 901S の主な機能を示します。 表 6 Cisco ASR 901S の機能
製品仕様表 7、表 8、表 9 は、Cisco ASR 901S の製品、電源、および環境仕様の一覧です。表 10 は、安全性と適合規格について記載しています。 表 7 Cisco ASR 901S のシステム仕様
表 8 電力仕様
表 9 環境仕様
表 10 安全規格と適合規格
保証に関する情報保証については、Cisco.com の製品保証のページを参照してください。 サービスとサポートシスコは、お客様の成功を支援する幅広いサービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。シスコのサービスは、ネットワーク インテリジェンスおよびビジネスの能力を高めるためのネットワーク投資の保護、ネットワーク運用の最適化、および新しいアプリケーションのためのネットワークの準備を支援します。シスコ サービスの詳細については、シスコ テクニカル サポート サービスまたはシスコ アドバンスド サービスを参照してください。 シスコは、お客様の総所有コストを最小限に抑えられるよう、努力を続けています。シスコは、さまざまなテクニカル サポート サービスのポートフォリオを通じて、シスコ製品を、効果的に運用し、高い可用性を維持し、また最新のシステム ソフトウェアを活用できるように支援を提供しています。サービスおよびサポート プログラムは、シスコ キャリア イーサネット スイッチング サービスおよびサポート ソリューションの一部として利用できます。これらのプログラムはシスコから直接、またはリセラーを通じて提供されています。 関連情報Cisco Unified RAN バックホール ソリューションの詳細については、 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
