Cisco ASR 920 シリーズ アグリゲーション シリーズ ルータ データ シート
データ シートCisco ASR 920 シリーズ アグリゲーション シリーズ ルータCisco® ASR 920 シリーズ アグリゲーション サービス ルータは、有線サービスと無線サービスをコスト効率良く提供するように設計され、フル機能を備えたコンバージド アクセス プラットフォームです。この製品は、モバイル バックホール アプリケーション、家庭用アプリケーション、およびビジネス サービス アプリケーションに最適化された温度耐性が高く、高スループットで、小型フォーム ファクタの低消費電力ルータです。Cisco ASR 920 ルータは、レイヤ 2 VPN（L2VPN）サービスとレイヤ 3 VPN（L3VPN）サービスの包括的でスケーラブルなフィーチャ セットを、コンパクトなパッケージで提供します。また、このルータを使用すれば、サービス プロバイダーは、アクセス レイヤからマルチプロトコル ラベル スイッチング（MPLS）ベースの VPN サービスを展開することができます。ネットワーク運用を容易にする主要なキャリア イーサネット機能を中心に設計された Cisco ASR 920 シリーズは、サービスレベル契約（SLA）機能の強化を通して上質なサービスの提供を可能にします。オプションの「pay-as-you-grow（成長に合わせた段階的な投資）」という方式とサービス アクティベーション モデルにより、柔軟でコスト効率の高いソリューションがサービス プロバイダーにもたらされます。Cisco ASR 920 シリーズ アグリゲーション サービス ルータ（図 1）には、ポート密度が異なる複数のバージョンがあります。次のようなモデルが用意されています。

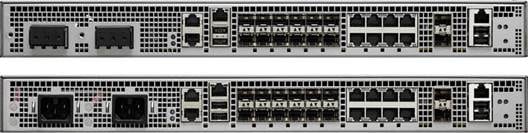

図 1 Cisco ASR 920 ルータ 主な用途ブロードバンド アクセスCisco ASR 920 ルータは、「Any Play」サービス（音声、ビデオ、データ、およびモビリティ）を提供するためのブロードバンド アクセスに対応しています。何千人もの加入者をサポートするように設計された Cisco ASR 920 ルータ上の Quality of Service（QoS）は、デバイスあたり膨大なキュー数をサポートできるスケールアップが可能です。このスケーラビリティと細かい制御が可能な QoS アルゴリズム（3 段階の階層型 QoS）を組み合わせることによって、ブロードバンド ユーザのエクスペリエンスが向上します。フル機能を備えたレイヤ 2 スイッチおよびレイヤ 3 ルータとして Cisco ASR 920 は、Cisco Evolved Programmable Network（EPN）アーキテクチャを強化および拡張しながら、IPTV やビデオ オン デマンド（VoD）などのさまざまなブロードバンド アプリケーションをサポートします。 モバイル アプリケーション用のコンバージド アクセスモバイル バックホール用のコンバージド アクセス プラットフォームとして設置された Cisco ASR 920 ルータは、複数のイーサネットと IP インターフェイスを通して複数の基地局を集約し、モバイル バックホール トラフィック用のトランスポートとして MPLS を使用することができます。 Cisco ASR 920 ルータは、ビル内統合タイミング供給源（BITS）、1 パルス/秒（1PPS）、および時刻（TOD）インターフェイスのための統合サポートを提供することで、今日のコンバージド アクセス ネットワークに必要なタイミング サービスを提供します。また、同期イーサネット（SyncE）と IEEE-1588 をサポートしているため、時分割多重化（TDM）、同期デジタル階層（SDH）、同期光ネットワーク（SONET）、SyncE、および全地球測位システム衛星（GPS）インターフェイス用のネットワーク クロッキング ソースとして機能することができます。タイミング サービス以外にも、Cisco ASR 920 ルータは、奥行が浅く、広い温度範囲に対応するように設計された堅牢な構造により、限られたスペースや屋外へ設置が可能です。 メトロ イーサネット アクセスCisco ASR 920 ルータは、キャリア イーサネット アクセスに関するサービス プロバイダー要件に適合できるように構築されています。また、フル機能を備えた省スペース型のコンバージド プラットフォームが必要なリモート アクセスや小規模な集約サイトの中央局に最適化されています。このルータは、サービス柔軟性と、高度な L2VPN、L3VPN、およびマルチキャスト サービス向けのレイヤ 2、IP、MPLS トランスポートを提供します。 主な差別化要因Cisco ASR 920 ルータは、家庭用ブロードバンド、モバイル、メトロ イーサネットの各アプリケーション向けに高度なサービスを提供するサービス プロバイダーを支援します。これによって事業者は、エンドユーザに差別化されたコスト効率の良いサービスを提供することができます。 柔軟な導入オプションCisco ASR 920 ルータは、省スペースの導入に対応した 1RU のコンパクトなフォーム ファクタで設計されています。幅広い取り付けオプションがあるため、奥行 300 mm の ETSI キャビネットのようなスペースに制約のある場所に配置することも可能です。Cisco ASR 920 ルータは幅広い温度範囲をサポートしているため、環境制御が最小限の場所に設置することができます。省スペースで対応温度範囲が広いため、サービス プロバイダーはより厳しい環境の遠隔地にまでキャリア イーサネット ネットワークの範囲を広げることができます。 電源供給ユニット（PSU）：高可用性Cisco ASR920 製品ファミリは、AC 電源か DC 電源かを選択できます。これらの電源は冗長で、シャーシに組み込まれています。イーサネット インターフェイスは、銅製またはファイバ製のものを使用することができ、速度は 10 Mbps から 10 Gbps までです。 シスコ キャリア イーサネット ASIC を採用シスコ キャリア イーサネット特定用途向け集積回路（ASIC）を採用し、サービス プロバイダーのために特別に設計された Cisco ASR 920 シリーズは、階層型 Quality of Service（HQoS）、MPLS、仮想プライベート LAN サービス（VPLS）など、キャリア イーサネット テクノロジーの必須機能を備えています。この特別に作られた高度な ASIC 設計により、中断しない回線速度性能を維持しながら、アクセス コントロール リスト（ACL）や HQoS などの複雑なサービスを提供できます。キャリア イーサネット ASIC は、シスコの革新的なトラフィック管理技術を統合することで、インテリジェントなパケット スイッチングとルーティングを行います。 サービスの強化Cisco ASR 920 ルータでは、サービスごとに、高度な QoS 属性とセキュリティ属性が割り当てられます。Cisco ASR 920 ルータでは、トラフィック クラス別の高度な計測が可能で、双方向パケットやバイト量に関する統計情報を得ることができます。レイヤ 2 接続障害管理（CFM）やレイヤ 3 用 IP SLA、MPLS OAM などの多彩な運用、管理、保守（OAM）機能により、さらに優れたサービスを提供できます。 利点アクセス レイヤ内の MPLSCisco ASR920 シリーズでは、サービス プロバイダーがアクセス レイヤから MPLS ベースのレイヤ 2 およびレイヤ 3 VPN サービスを開始できるため、MPLS がアクセス レイヤに拡張されます。Cisco ASR920 シリーズを使用すると、サービス プロバイダーは MPLS を自社のネットワーク エッジに拡張して、ネットワーク全体で単一の統合された MPLS コントロール プレーンを使用できるというメリットを得ることができます。また、この製品はマルチポイント サービス定義が可能なフル VPLS サポートも提供します。柔軟性を向上させるために、VPLS はフル メッシュとして、または階層と共に（HVPLS）導入できます。 ビジネスの成長に合わせた段階的な投資モデルアクセス要素上の ROI は、そのネットワーク上の場所と顧客との距離の影響を強く受けます。Cisco ASR920 シリーズを設置して、後から要求に応じてフィーチャをアクティブにできる能力は、投資を保護します。これにより、MPLS、10 ギガビット イーサネット サービスの導入とサービス容量の増強を任意のタイミングで行うことができます。 サービスレベル差別化への対応サービスと連動する QoS（Quality Of Service）により、サービス プロバイダーはサービス ポートフォリオを拡大し、他社とは異なる高度な SLA を提供して差別化を図ることができます。Cisco ASR920 シリーズの HQoS 機能は拡張することにより、サービスあたり 8 キュー、3 レベルのスケジューリング、および現在最も高いパフォーマンスが要求されている有線アプリケーションと無線アプリケーションにも対応可能なバッファ ボリュームを備えることができます。 モバイル タイミングおよび同期サービスCisco ASR920 シリーズは、今日のコンバージド アクセス ネットワークに必要なタイミング サービスを提供することで、無線アクセス ネットワーク（RAN）アプリケーションなどのモバイル ソリューションをサポートし、ビル内統合タイミング供給源（BITS）、1 パルス/秒（1PPS）、および 時刻（ToD）インターフェイスのための統合サポートも提供します。また、Cisco ASR920 シリーズは、イーサネット同期メッセージング チャネル（ESMC）と同期ステータス メッセージ（SSM）を使用した同期イーサネット（SyncE）もサポートし、クロック ソースの優れた追跡可能性を発揮します。Cisco ASR920 シリーズは IEEE-1588 に対応しており、TDM、SDH、および SONET インターフェイスおよび SyncE のためのネットワーク クロッキングのソースとして機能することができます。 キャリア イーサネット アクセス展開のための効果的な運用Cisco ASR920 シリーズには、サービス プロバイダーがネットワークを簡単に管理して、運用コストを下げることができるように、大幅な機能強化が行われています。独自の機能により、10 ギガビット イーサネットのユーザ ネットワーク インターフェイス（UNI）やイーサネット モバイル バックホールを使用したビジネス サービスなど、さまざまなアプリケーションに Cisco ASR920 シリーズを導入することが可能です。またこれらの機能により、パフォーマンスとの連動が強化され、トラブルシューティングが容易になり、サービスの強化や復元が簡単になるため、最終的に運用コストを下げることができます。リモート サイトでの変化を検知するための、電源インジケータの「Dying gasp」と 4 つの外部アラーム入力は、サービス プロバイダーがネットワーク要素の正常性の管理のために利用できます。 汎用顧客宅内機器すべてのインターフェイスが内蔵されたこの固定フォーム ファクタ プラットフォームは、用途が広く、ギガビット イーサネットおよび 10 ギガビット イーサネットの導入を含むさまざまな導入シナリオをカバーできます。ライセンス メカニズムは、特定の導入の必要に応じて、追加の 1 ギガビット/10 ギガビット イーサネット インターフェイスの有効化をサポートします。これにより、サービス プロバイダーはデバイスの構成をカスタマイズして、サービスの成長に応じた投資を行うことができます。広い温度範囲をサポートする Cisco ASR920 シリーズは、外部環境や遠隔地に設置することができます。 表 1 Cisco ASR 920 ルータのハードウェア コンポーネント
表 2 〜 4 に、Cisco ASR 920 ルータの製品、電力、環境の仕様を示します。表 5 に、安全性と適合規格の情報を示します。 表 2 Cisco ASR 920 ルータのシステム仕様
表 3 電力仕様
表 4 環境仕様
1 使用する光ファイバによっては温度範囲が制限されます。 表 5 安全規格と適合規格
1 例外：ファンにはフィルタがなく、すべての配線はフロントパネルより行います。 保証に関する情報保証については、Cisco.com の製品保証ページを参照してください。 サービスとサポートシスコは、お客様の成功を支援する幅広いサービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。シスコのサービスは、ネットワーク インテリジェンスおよびビジネスの能力を高めるためのネットワーク投資の保護、ネットワーク運用の最適化、および新しいアプリケーションのためのネットワークの準備を支援します。シスコ サービスの詳細については、シスコ テクニカル サポート サービスまたはシスコ アドバンスド サービスを参照してください。 シスコは、お客様の総所有コストを最小限に抑えられるよう、努力を続けています。シスコは、さまざまなテクニカル サポート サービスのポートフォリオを通じて、シスコ製品を効果的に運用し、高い可用性を維持し、また最新のシステム ソフトウェアを活用できるように支援を提供しています。表 6 に記載されているサービスおよびサポート プログラムは、シスコ キャリア イーサネット スイッチング サービスおよびサポート ソリューションの一部として利用できます。これらのプログラムはシスコから直接、またはリセラーを通じて提供されています。 表 6 サービスとサポート
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
