CRS-1 16スロットルートプロセッサ

Updated: 2005 年 10 月 11 日

偏向のない言語

この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージの取り組みの詳細は、こちらをご覧ください。

翻訳について

このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

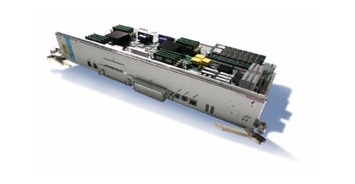

CRS-1 16スロットラインカードシャーシルートプロセッサ

Cisco Carrier Routing System-1（CRS-1）は、システムの常時稼働に加え、これまでにないサービスの柔軟性と長期的なシステム利用を実現する業界初のキャリアルータです。Cisco CRS-1には、独自の自動回復機能を備えた分散オペレーティングシステム、Cisco IOS XRソフトウェアが採用されており、常時稼働したままシステム容量を最大92 Tbpsまで拡張できるように設計されています。また、業界初のプログラム可能な40 Gbps ASICであるCisco Silicon Packet ProcessorにCisco Service Separation Architectureを組み合わせた画期的なシステムアーキテクチャによって、これまでにないサービスの柔軟性と高速性が実現されています。Cisco CRS-1は、ネットワークとサービスの統一基盤を提供し、今後10年以上にわたって投資を保護するキャリアIPコミュニケーションの新時代を築く製品です。

このデータシートは、Cisco CRS-1 16スロットラインカードシャーシルートプロセッサについての製品仕様を記載するものです。Cisco CRS-1またはCisco CRS-1のその他のインターフェイス詳細については、以下のURLを参照してください。

http://www.cisco.com/jp/go/crs

製品仕様

表1 製品仕様

シャーシの互換性	・Cisco CRS-1 16スロットラインカードシャーシに搭載できます。
ソフトウェアの互換性	・Cisco IOS^®XRソフトウェアリリース2.0および3.0
プロトコル	・Cisco Discovery Protocol（CDP）・IPv4およびIPv6のアドレッシング・Internet Control Message Protocol（ICMP）・Border Gateway Protocol Version 4（BGPv4）、Open Shortest Path First Version 2（OSPFv2）、OSPFv3、Intermediate System-to-Intermediate System（IS-IS）などのレイヤ3ルーティングプロトコル・マルチキャストフォワーディング ― ソースベースと共有分散ツリーおよび以下のプロトコルをサポート ―Protocol Independent Multicast sparse（希薄）モード（PIM-SM） ―Bi-directional PIM（Bidir-PIM） ―PIM Source Specific Multicast（PIM SSM） ―Automatic Route Processing（AutoRP） ―Internet Group Management Protocol（IGMP）バージョン1、2、3 ―Multiprotocol BGP（MBGP） ―Multicast Source Discovery Protocol（MSDP）・Multiprotocol Label Switching（MPLS） ―MPLS Label Distribution Protocol（LDP） ―Resource Reservation Protocol（RSVP） ―Diffserv Aware TE ・MPLS Traffic Engineeringコントロールプレーン（RFC 2702および2430）・Route Policy Language（RPL）・管理性 ―SNMP（簡易ネットワーク管理プロトコル） ―プログラマチックインターフェイス（XML）・セキュリティ ―Message Digest Algorithm（MD5） ―IP Security（IPSec）プロトコル ―Secure Shell（SSHv2） ―Secure FTP（SFTP） ―Secure Sockets Layer（SSL）
接続性	・コンソールポート（RJ-45コネクタ）・AUXポート（RJ-45コネクタ）・10/100/1000イーサネットポート（RJ-45コネクタ）×1 ・10/100/1000イーサネットポート（1000BASE-LX SFP-LCコネクタ、10 km）×2 ― コントロールプレーン接続用
メモリ	・ルートメモリは、2 GBまたは4 GBの構成が可能・64 MBのブートフラッシュ・2 MBのNVRAM（不揮発性RAM）・1 GB PCMCIAカード×1（内部）・40 GBハードドライブ×1（内部）
オプション	・1 GB PCMCIAカード×1
パフォーマンス	・800 MHz Power PC Symmetric Multiprocessing（SMP）×2
信頼性と可用性	・ソフトウェア機能 ―Cisco Nonstop Forwarding（NSF） ―Hot Standby Router Protocol/Virtual Router Redundancy Protocol（HSRP/VRRP） ―活性挿抜（OIR;ホットスワップ） ―MPLS Fast Reroute（FRR）
MIB（管理情報ベース）	・SNMPフレームワークをサポート ―SNMPv1 ―SNMPv2c ―SNMPv3 ―MIB II（インターフェイスの拡張含む）（RFC 1213） ―SNMP-FRAMEWORK-MIB ―SNMP-TARGET-MIB ―SNMP-NOTIFICATION-MIB ―SNMP-USM-MIB ―SNMP-VACM-MIB ・システム管理 ―CISCO- BULK-FILE-MIB ―CISCO-CONFIG-COPY-MIB ―CISCO-CONFIG-MAN-MIB ―CISCO-FLASH-MIB ―CISCO-MEMORY-POOL-MIB ―Cisco FTP Client MIB ―Cisco Process MIB ―Cisco Syslog MIB ―CISCO-SYSTEM-MIB ―CISCO-CDP-MIB ―IF-MIB（RFC 2233/RFC 2863）・シャーシ ―ENTITY-MIB（RFC 2737） ―CISCO-entity-asset-MIB ―CISCO-entity-sensor-MIB ―CISCO-FRU-MIB（Cisco-Entity-FRU-Control-MIB） ―ファブリックMIB ―CISCO-Fabric-HFR-MIB ―CISCO-Fabric-Mcast-MIB ―CISCO-Fabric-Mcast-Appl-MIB ・ルーティングプロトコル ―BGP4-MIBバージョン1 ―OSPFv1-MIB（RFC 1253） ―CISCO-IETF-IP-FORWARDING-MIB ―IP-MIB（旧RFC 2011-MIB） ―TCP-MIB（RFC 2012） ―UDP-MIB ―CISCO-HSRP-EXT-MIB ―CISCO-HSRP-MIB
	・QoS（サービス品質） ―MQC-MIB（CiscoクラスベースQoS MIB） ―CISCO-PING-MIB ・MPLS ―MPLS-LDP-MIB ―MPLS-LSR-MIB ―MPLS-TE-MIB ・トラップ ―RFC 1157 ―認証 ―Linkup ―Linkdown ―コールドスタート ―ウォームスタート
ネットワーク管理	・拡張CLI（コマンドラインインターフェイス）・Extensible Markup Language（XML）インターフェイス・XMLスキーマ・Craft Works Interface（CWI）・SNMP（簡易ネットワーク管理プロトコル）およびMIBのサポート
プログラマチックインターフェイス	・XMLスキーマのサポート
寸法	・重量：5.8 kg（12.8ポンド）・高さ：52.32 cm（20.6インチ）・幅（シンスロットを1つ使用）：7.1 cm（2.8インチ）・奥行：28.4 cm（11.2インチ）
電力	・350 W

認定および適合規格

表2 認定および適合規格

安全規格	・UL/CSA/IEC/EN 60950-1 ・IEC/EN 60825レーザーの安全性・ACA TS001 ・AS/NZS 60950 ・FDA ― Code of Federal Regulationsレーザーの安全性
EMI（電磁波干渉）	・FCC Class A ・ICES 003 Class A ・AS/NZS 3548 Class A ・CISPR 22（EN55022） Class A ・VCCI Class A ・BSMI Class A ・IEC/EN 61000-3-2：高調波電流・IEC/EN 61000-3-3：電圧変動およびフリッカ
イミュニティ（基本規格）	・IEC/EN -61000-4-2：静電気放電イミュニティ（8 kV接触、15 kV大気中）・IEC/EN -61000-4-3：放射電磁界イミュニティ（10 V/m）・IEC/EN -61000-4-4：電気的ファストトランジェントイミュニティ（2 kV電力、1 kV信号）・IEC/EN -61000-4-5：サージACポート（4 kV CM、2 kV DM）・IEC/EN -61000-4-5：信号ポート（1 kV）・IEC/EN -61000-4-5：サージDCポート（1 kV）・IEC/EN -61000-4-6：伝導性無線周波障害（10 Vrms)）・IEC/EN -61000-4-8：電源周波数磁界イミュニテイ（30 A/m）・IEC/EN -61000-4-11：電圧ディップ、短時間停電、電圧変異
ETSIおよびEN	・EN300 386：電気通信ネットワーク機器（EMS）・EN55022：情報処理機器（エミッション）・EN55024：情報処理機器（イミュニティ）・EN50082-1/EN-61000-6-1：共通イミュニティ規格
Network Equipment Building Systems（NEBS）	この製品は、次の要件を満たすように設計されています（認定申請中）。・SR-3580：NEBS基準レベル（レベル3）・GR-1089-CORE：NEBS EMCおよび安全・GR-63-CORE：NEBS物理的保護

発注情報

発注する際は、下記のURLより「シスコ製品のご購入方法」をご覧ください。

http://www.cisco.com/jp/product/how_to_order.shtml

表3 発注情報

製品名	製品部品番号
GbE LX SFP	GLC-LH-SM(=)
CRS-1 16スロットラインカードシャーシルートプロセッサ	CRS-16-RP (=)
