製品概要

Cisco IOS^® XRv 9000 ルータには Cisco IOS XR ソフトウェアの機能セットが実装されています。仮想化された汎用 x86 コンピューティングプラットフォームで動作し、Cisco IOS XR ソフトウェアを利用する従来の物理的な Cisco^® ルータプラットフォームを補完します。これらの物理ルータには、Cisco Network Convergence System ルータ、Cisco ASR 9000 シリーズルータ、Cisco Carrier Routing System（CRS）プラットフォームなどが含まれます。このため、サービスプロバイダーは、物理ルータを活用した運用の効率改善やサービスの強化を図りながら、物理ルータを仮想フォームファクタへ容易に移行できるようになりました。Cisco IOS XRv 9000 ルータ（図1）によって、俊敏性やネットワーク効率の向上、資本コストと運用コストの削減、需要に基づいたネットワーク容量の効果的な増減が可能になります。

Cisco IOS XRv 9000 ルータの主な機能

● ネットワーク機能仮想化（NFV）インフラストラクチャによるエンドツーエンドのソリューション、
仮想ネットワーク機能、サービスオーケストレーションおよび管理

● 復元性と安定性に優れ、充実した機能を持つ Cisco IOS XR ソフトウェアをベースに、Cisco IOS XR
ソフトウェアと同じノースバウンド API と管理機能を備え、既存の OSS やビジネスサポートシステム（BSS）との円滑な統合を実現

● QoS、アクセスコントロールリストなどのサービスプロバイダーエッジ機能を備えた高性能データ
プレーン

● コントロールプレーンとデータプレーンを分離したアーキテクチャにより、マルチコア、マルチソケット間でのシステムの拡大、縮小を実現

Cisco IOS XRv 9000 ルータは、次の 2 つの形態での導入が可能です。

● 「仮想ルートリフレクタなどのコントロールプレーン機能を備えたルータ」と「Cisco nPower ネットワークプロセッサユニット（NPU）用に特別に開発され、x86 用に最適化されたコードベースと
インテル^® データプレーン開発キット（DPDK）または仮想ブロードバンドネットワークゲートウェイを活用した高性能データプレーンを備えたルータ」

図 1. Cisco IOS XRv 9000 ルータ

コントロール プレーンとしての Cisco IOS XRv 9000 ルータ：Cisco IOS XR ソフトウェアは、業界をリードするキャリアクラスのオペレーティングシステムで、広く普及しているシスコのエッジおよびコアルータプラットフォームをサポートしています。このモジュラ型 OS は非常に高いレベルの可用性を実現します（図2）。また、マルチプロセス/マルチスレッドアーキテクチャに基づき、最新のマルチソケット、マルチコアプロセッサを活用することで、拡張性とパフォーマンスを強化しています。

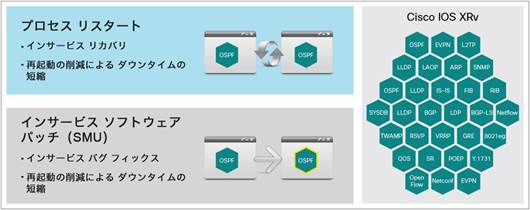

図 2. Cisco IOS XR ソフトウェアの高可用性

データ プレーン（バーチャル フォワーダ）としての Cisco IOS XRv 9000 ルータ：仮想フォワーダは、Cisco NPU ベースの物理プラットフォーム向けに開発された機能とフォワーディングコードを使用します。ただしそれは、NFV ベースの汎用 CPU 環境向けに最適化されたものです。ソフトウェアベースのパケット分類機能を改善するために、Intel Streaming SIMD Extensions 2（SSE2）と Advanced Vector Extensions（AVX）命令を使用しています。機能を並列処理するためにメモリアクセスは非同期です。またデータ構造は、キャッシュを最も効率よく使用できるよう最適化されています。さらに、バッチ化されたパケット配信と処理、および機能実行プロセス全体での高速な負荷分散処理によって、サービスプロバイダーが必要とする機能を備えた非常に高性能なデータプレーンを実現します。

ブロードバンド ネットワーク ゲートウェイ（BNG）としての Cisco IOS XRv 9000 ルータ：BNG は、サブスクライバがブロードバンドネットワークに接続するためのアクセスポイントです。BNG と顧客宅内機器（CPE）の間に接続が確立されると、サブスクライバはネットワークサービスプロバイダー（NSP）またはインターネットサービスプロバイダー（ISP）によって提供されるブロードバンドサービスにアクセスできます。BNG は、IPoE サブスクライバセッションを確立して管理します。セッションがアクティブである場合、BNG は、アクセスネットワークのさまざまなサブスクライバセッションからのトラフィックを集約し、サービスプロバイダーのネットワークにルーティングします。注：Cisco IOS XRv 9000 ルータの BNG は PPPoE サブスクライバをサポートしていません。

表 1. 導入モデルと利点

機能	利点
サービスプロバイダーは、低スループットで十分なロケーションでもレイヤ 3 プロバイダーエッジ機能を提供する必要があります。この場合、サービスプロバイダーはすでに物理的な Cisco ASR 9000 シリーズデバイスに基づくサービスを提供しており、低スループットで十分なロケーションでも同じサービスを提供したいと考えています。
仮想プロバイダーエッジ	● 広く使用されている ASR 9000 シリーズプラットフォームで一貫したアーキテクチャ ● Cisco IOS XR ソフトウェアをベースにした充実したネットワークエクスペリエンス ● 従量性ベースのモデルを使用することで資本コスト（ CapEx ）と運用コスト（ OpEx ）を削減
仮想ブロードバンドネットワークゲートウェイ	● ブロードバンドサブスクライバの終端（ IPOE/PPPoE ） ● サブスクライバの識別 ● サブスクライバの認証 ● サブスクライバポリシーの決定と適用 ● ポリシーの動的更新
従来よりサービスプロバイダーは、ルートリフレクタとして物理的なルーティングデバイスを導入していました。ルートリフレクタアプリケーションは、コントロールプレーンを集中的に使用し、データプレーンの使用率が低くなります。そのため物理ルータが持つ性能を十分に活用しているとは言えません。
仮想ルートリフレクタ	● Cisco IOS XRv 9000 ルータを使用して、多くのルートリフレクタを、少数の仮想ルートリフレクタに集約 ● 多くの物理ルートリフレクタを維持するために必要な物理的な専有面積、電力供給、冷却、配線にかかる諸経費を大幅に削減

ライセンス

Cisco IOS XRv 9000 ルータは、複層的で柔軟なライセンススキームを提供しています。拡張性、スループット、導入モデル、期間などの条件を選択できます。このライセンス構造により、サービスプロバイダーは必要とされるライセンスだけ購入頂くことが可能となります。ライセンスは Cisco Smart Software Licensing でアクティブ化されます。Cisco Smart Software Licensing の詳細については、https://www.cisco.com/c/ja_jp/products/software/smart-accounts/software-licensing.html を参照してください。

製品仕様

Cisco IOS XRv 9000 ルータの仕様を表 2 に示します。

表 2. Cisco IOS XRv 9000 ルータの仕様

機能	説明
Cisco IOS XR パッケージ	このソフトウェアは、ISO、仮想マシンディスク（VMDK）、OVA、QCOW2 形式で利用可能。
サポートされるハイパーバイザ	● VMware ESXi 5.5 、 6.0 、および 6.5 次に基づく Linux KVM ● Red Hat Enterprise Linux 7 、 7.1 、 7.2 、 7.3 、および 7.4 ● Ubuntu 16.04 LTS ● Ubuntu 14.04.03 LTS ● CentOS 7 、 7.1 、 7.2 、 7.3 、 7.4 ● Openstack 10
OS レベルの仮想環境	Linux Containers（LXC）
リソース仕様	Cisco IOS XRv 9000 ルータは、Cisco Unified Computing System^™（Cisco UCS^®）サーバ、および VMware ESXi、Red Hat KVM、Ubuntu KVM をサポートするサードパーティサーバで動作します。サーバは少なくとも次のリソースを提供する必要があります。 ● 仮想 CPU コア（必須）：最小 2 コアのソケット X 1 ● 仮想マシンメモリサイズ： 12 GB 以上（ 10G インターフェイスには 19 GB を推奨） ● ディスク容量： vPE および vRR イメージバリアント用に 45 GB 以上 ● ネットワークインターフェイス：
	最小 4 つの NIC：	● 管理用 X 1 ● 予約済み X 2 ● トラフィック用 X 1
	最大 11 の NIC：	● 管理用 X 1 ● 予約済み X 2 ● トラフィック用 X 8
管理	● 仮想マシンの作成と導入： OpenStack 、 VMware vCenter 、 VMware vCloud Director ● プロビジョニングと管理： Cisco IOS XR CLI 、 Secure Shell （ SSH ） Protocol 、 Telnet 、 Cisco Prime ^™ インフラストラクチャ、 Cisco Prime ネットワークサービスコントローラ、 OpenStack コンフィグドライブ ● モニタリングとトラブルシューティング： Simple Network Management Protocol （ SNMP ）、 Syslog 、 Embedded Event Manager （ EEM ）
サポートされる機能	● NFV ：仮想 PE （ vPE ）および仮想 RR （ vRR ） ● ルーティング： Border Gateway Protocol （ BGP ）、 Open Shortest Path First （ OSPF ）、 Intermediate System to Intermediate System （ IS-IS ） Protocol 、マルチプロトコルラベルスイッチング（ MPLS ）、 Label Distribution Protocol （ LDP ）、 RFC 3107 準拠 ● ブロードバンドネットワークゲートウェイ（ BNG ）： IP over Ethernet （ IPoE ）および Point-to-Point Protocol over Ethernet （ PPPoE ）サブスクライバ終端、 Proxy Mobile IPv6 （ PMIPv6 ）を使用したローカルモビリティアンカー（ LMA ） ● カプセル化： IEEE 802.1Q VLAN 、 IEEE 802.1ad （ QinQ ）、高可用性：プロセスリスタート、 SMU 、 Bidirectional Forwarding Detection （ BFD ）、 BGP Prefix-Independent Convergence （ PIC ） ● データプレーン機能：階層型 QoS （ H-QoS ）、アクセスコントロールリスト（ ACL ）、合法的傍受、 Unicast Reverse Path Forwarding （ uRPF ）

保証に関する情報

保証については、Cisco.com の製品保証のページを参照してください。

Cisco Capital

目標の達成を支援する柔軟な支払いソリューション

Cisco Capital は、お客様が目標の達成、ビジネス変革の実現、競争力の維持に合ったテクノロジーを導入できるよう支援します。総所有コスト（TCO）の削減、資金の節約、成長促進を支援します。100 カ国以上で利用できる Cisco Capital の柔軟な支払いソリューションにより、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を、お手軽で予測可能な支払い方法で取得できます。詳細はこちら
