概要

Cisco Visual Network Index では、モバイルトラフィックと有線トラフィックの両方により、2021 年までにグローバル IP トラフィックが 3 倍増加すると予測しています。

この急激な増加は、モバイル用の 5G、有線用の Remote PHY、キャリアイーサネットの進化といった次世代テクノロジーによってもたらされます。今後のサービス プロバイダー ネットワークは、より少ない運用コストで飛躍的に大きな帯域幅を提供するだけでなく、広範囲のモバイルブロードバンド、大規模な IoT、触覚インターネット、スマートシティ、仮想現実などの新しいアプリケーションに対応できる必要があります。スマートメーター、ビデオ監視、ヘルスケアモニタリング、輸送、荷物や資産のトラッキングなどの M2M アプリケーションが増加し、デバイスとネットワーク接続の主な拡大要因となっています。

Cisco® Network Convergence System 540 ルータ(NCS 540)は、次世代のサービスとアプリケーションをコスト効率よく提供できるように設計されています。NCS 540 ルータは、小型ながら温度耐性に優れた高スループットの低消費電力デバイスで、屋内外両方での設置に適しています。運用効率とサービスの俊敏性を実現するように設計された、業界をリードするキャリアクラスバージョンの Cisco IOS XR ソフトウェアが搭載されています。Cisco IOS XR ソフトウェアは、プログラマビリティ、アプリケーション認識、ネットワーク可視性、自動化などの高度な機能を提供します。Cisco NCS 540 シリーズのルータのインテリジェントなコンバージド アクセス プラットフォームにより、サービスプロバイダーはレベルアップしたビジネスおよびエンターテインメントのエクスペリエンスを提供できるようになります。

製品の特長

     奥行き 300 mm 未満の 1 RU 小型フォームファクタ

     前後左右のエアーフロー

     屋内外のキャビネットへの導入に適した環境耐性

     最小 100W 未満、通常 200W 未満、最大 250W の低消費電力

     多様なイーサネット インターフェイス オプション:10/100/1000M1/10/25/40/100G

     低遅延転送、通常 10 m s 未満

     最新の業界標準を使用した周波数と位相/時間の正確な同期

     統合 GNSS レシーバ

     さまざまな SLA に対応する豊富な QoS 機能

     MEF 3.0 準拠

     優れた管理性

     柔軟な消費モデル

Related image, diagram or screenshot

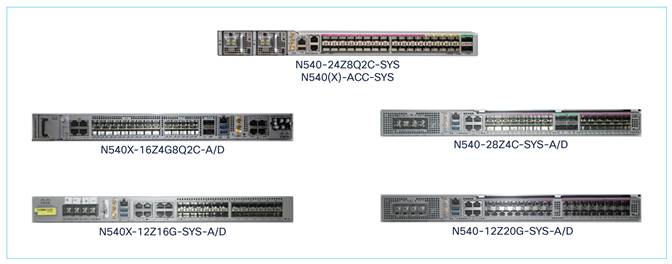

図 1

Cisco NCS 540 ファミリ

モデルの比較

シャーシの PID

N540-24Z8Q2C-SYS

N540-24Z8Q2C-M

N540-ACC-SYS

N540X-ACC-SYS(コンフォーマルコーティング)

N540X-16Z4G8Q2C-A

N540X-16Z4G8Q2C-D

N540X-12Z16G-SYS-A

N540X-12Z16G-SYS-D

N540-28Z4C-SYS-A

N540-28Z4C-SYS-D

N540-12Z20G-SYS-A

N540-12Z20G-SYS-D

CPU メモリ

ストレージ

4 コア 1.5Ghz x86 CPU
32GB DRAM
128GB
ストレージ

4 コア 1.5Ghz x86 CPU
16GB DRAM
128GB
ストレージ

8 コア 1.7Ghz x86 CPU
8GB DRAM
32GB
ストレージ

4 コア 1.6GHz x86 CPU
8GB DRAM
32GB
ストレージ

8 コア 1.7Ghz x86 CPU
8GB DRAM
32GB
ストレージ

4 コア 1.6GHz x86 CPU
8GB DRAM
32GB
ストレージ

インターフェイス

1GE/10GE X 24

1GE/10GE/25GE X 8

40GE/100GE X 2

1GE/10GE X 24

1GE/10GE/25GE X 8

40GE/100GE X 2

1GE RJ-4510/100MX 4*

1GE/10GE X 16

1GE*/10GE*/25GE X 8

40GE*/100GE X 2

1GE RJ-4510/100MX 4*

1GE X 12

1GE/10GE X 12

1GE/10GE X 28

40GE*/100GE X 4

1GE X 20

1GE/10GE X 12

パフォーマンス

最大 300 Mpps

最大 300 Mpps

最大 300 Mpps

最大 160 Mpps

最大 300 Mpps

最大 160 Mpps

電源ファンのエアーフロー

ホットスワップ可能 AC/DC 電源装置 X 21+1 冗長構成)

4 基のモジュラファンで 3+1 冗長システム冷却を構成

前面から背面へのエアーフロー

ホットスワップ可能 AC/DC 電源装置 X 21+1 冗長構成)

4 基のモジュラファンで 3+1 冗長システム冷却を構成

前面から背面へのエアーフロー

固定型デュアル冗長 DC 電源

固定型シングル AC 電源

冗長ファン搭載モジュラ型ファントレイ

横方向のエアーフロー(右から左)

固定型デュアル冗長 DC 電源

固定型シングル AC 電源

固定型冗長ファン

横方向のエアーフロー(右から左)

固定型デュアル冗長 DC 電源

固定型シングル AC 電源

固定型冗長ファン

前面から背面へのエアーフロー

固定型デュアル冗長 DC 電源

固定型シングル AC 電源

固定型冗長ファン

前面から背面へのエアーフロー

温度範囲

I-温度:-40°C
+70°C
305 m1,000 フィート)
+65 °C
1,829 m6,000 フィート)
+55°C
3,962 m13,000 フィート)

I-温度:-40°C +70°C305 m1,000 フィート)
+65 °C
1,829 m6,000 フィート)
+55°C
3,962 m13,000 フィート)

高温多湿環境用のコンフォーマルコーティング SKU オプション

I-温度:-40°C +70°C305 m1,000 フィート)
+65 °C
1,829 m6,000 フィート)
+55°C
3,962 m13,000 フィート)

高温多湿環境向けのコンフォーマルコーティング SKU

I-温度:-40°C +70°C305 m1,000 フィート)
+65 °C
1,829 m6,000 フィート)
+55°C
3,962 m13,000 フィート)

高温多湿環境向けのコンフォーマルコーティング SKU

C-温度:-5°C + 55°C1,829 m6,000 フィート)
+ 40°C
3,962 m13,000
フィート)

C-温度:-5°C
+ 55°C
1,829 m6,000 フィート)
+ 40°C
3,962 m13,000
フィート)

サージ定格

IEC 61000-4-5 に準拠

AC1KV DM2KV CM

DC1KV DM1KV CM

AC1KV DM2KV CM

DC1KV DM1KV CM

AC2KV DM2KV CM

DC1KV DM2KV CM

AC2KV DM2KV CM

DC1KV DM1KV CM

AC2KV DM2KV CM

DC1KV DM1KV CM

AC2KV DM2KV CM

DC1KV DM1KV CM

タイミング

SyncEPTP

内部 GNSS レシーバ SW *

インターフェイス:1 pps10 MHzToDGNSS 用アンテナ

クラス B

SyncEPTP

内部 GNSS レシーバ SW *

インターフェイス:1 pps10 MHzToDGNSS 用アンテナ

クラス B

SyncEPTP

内部 GNSS レシーバ SW *

インターフェイス:BITS1pps10MHzToDGNSS 用アンテナ

クラス C

SyncEPTP

内部 GNSS レシーバ SW *

インターフェイス:BITS1pps10MHzToDGNSS 用アンテナ

クラス C

SyncEPTP

インターフェイス:BITS1pps10MHzToDGNSS
用アンテナ

クラス B/C *

SyncEPTP

インターフェイス:BITS1pps10MHzToDGNSS
用アンテナ

クラス B/C *

物理仕様

1 RU
奥行:26 cm

4.37 X 43.94 X 25.65 cm1.72 X 17.3 X 10.1 インチ)

重量:5.9 kg

1 RU

奥行:26 cm

4.37 X 43.94 X 25.65 cm1.72 X 17.3 X 10.1 インチ)

重量:5.9 kg

1 RU

奥行:28 cm

4.37 X 43.94 X 27.99 cm1.72 X 17.3 X 11.02 インチ)

重量:5.5 kg

1 RU

奥行:25 cm

4.37 X 43.94 X 24.99 cm1.72 X 17.3 X 9.84 インチ)

重量:6.0 kg

1 RU

奥行:25 cm

4.37 X 43.94 X 24.99 cm1.72 X 17.3 X 9.84 インチ)

重量:4.7 kg

1 RU

奥行:25 cm

4.37 X 43.94 X 24.99 cm
1.72 X 17.3 X 9.84 インチ)

重量:4.7 kg

* 出荷開始後

Cisco IOS XR での NCS 540 のソフトウェア機能サポート

説明

仕様

レイヤ 2

レイヤ 2 転送およびブリッジング

ブリッジドメイン(BD

イーサネット フロー ポイント(EFP

IEEE 802.1Q VLAN および Q-in-Q

イーサネットリンク集約グループ(LAG

Link Aggregation Control ProtocolLACP802.3ad

G.8032

全ポートでジャンボフレームをサポート

レイヤ 3

IPv4 および IPv6 ユニキャストルーティング

レイヤ 3 インターフェイス:物理インターフェイスおよびサブインターフェイス

Virtual Routing and ForwardingVRF

Open Shortest Path FirstOSPFv2OSPFv3

Intermediate System to Intermediate SystemISISISISv6

マルチプロトコル ボーダー ゲートウェイ プロトコル(MP-BGP

等コストマルチパス(ECMP

双方向フォワーディング検出(BFD

仮想ルータ冗長プロトコル(VRRP

ブリッジ仮想インターフェイス(BVI)による統合ルーティング/ブリッジング(IRB

Generic Routing Encapsulation (GRE)

MPLS

ラベルスイッチング(LERLSR

ラベル配布プロトコル(LDP

BGP ラベル付きユニキャスト(BGP-LU

RSVP-TE による MPLS トラフィック エンジニアリング

ポイントツーポイント L2VPN:スタティック、T-LDPEVPN-VPWS

マルチポイント L2VPN – VPLSEVPN

エニーキャスト IRB による L2/L3 EVPN

6PE6VPE

IP ループフリー代替(LFA)高速再ルーティング(FRR

RSVP-TE 高速再ルーティング(FRR

セグメントルーティング(SR

MPLS データプレーンを使用したセグメントルーティング(SR-MPLS

IPv6 データプレーン(SRv6)を使用したセグメントルーティング

セグメントルーティング対応の ISISOSPFBGP 拡張

BGP イーグレス ピアリング エンジニアリング(BGP-EPE

セグメント ルーティング トラフィック エンジニアリング(SRTE

セグメントルーティングパス計算要素(SR-PCE

トポロジに依存しないループフリー代替(TI-LFA

セグメント ルーティング オンデマンド ネクストホップ(SR-ODN

マルチキャスト

IPv4 および IPv6 マルチキャストルーティング

PIM-SMPIM-SSM

IGMPv3MLDv2

mLDP

mVPN

P2MP-TE

Quality of ServiceQoS

クラスベースの 3 レベル階層型 QoS

仮想出力キューイング(VOQ

ポリシング、シェーピング

マルチレベル プライオリティ キューイング

L2/L3/L4 フィールドに基づいた分類

リマーキング

重み付けランダム早期検出(WRED

ディープパケットバッファ

タイミング

ESMC を使用した SyncE

統合 GNSS レシーバ

IEEE 1588-2008 PTP T-GMT-BCT-TSC

G.8265.1G.8275.1G.8275.2

G.8273.2 クラス B/C

セキュリティ

コントロールプレーンおよび管理プレーンの保護

Local Packet Transport ServicesLPTS

認証、許可、アカウンティング(AAA

Terminal Access Controller Access-Control System PlusTACACS+

セキュア シェル(SSH

IPv4 および IPv6 用レイヤ 3 イングレス/イーグレス ACL

レイヤ 2 イングレス ACL

ユニキャスト Reverse Path Forwarding(ユニキャスト RPF

OAM

CDPLLDPICMPDHCP リレー

IP SLA

MPLS OAM

イーサネット OAMCFMY.1731 DM/SLM

TWAMP

モデル/イベント駆動型テレメトリ

Netflow

SPAN/ERSPAN

管理性

CLI

SNMP MIB

NETCONF/gRPCXMLJSONGPB

YANG モデル(ネイティブ、オープン:OpenConfigIETF

RPM ベースのソフトウェア インフラストラクチャ

iPXE によるゼロタッチプロビジョニング(ZTP

N540-24Z8Q2C-SYS 上のサードパーティアプリケーション ホスティング

サポート対象トランシーバモジュール

NCS 540 シリーズでサポートされているトランシーバについては、『Transceiver Module Group (TMG) Compatibility Matrix』を参照してください。

環境

     NCS 540 固定システムの環境特性

通常動作温度

工業用温度:-40 +70°C305 m1,000 フィート)、+ 65°C1,829 m6,000 フィート)、+ 55°C3,962 m13,000 フィート)

商用温度:–5° +55°C1,829 m6,000 フィート)+ 40°C3,962 m13,000 フィート)

非動作時(保管時)温度

-40 70°C-40 158°F

湿度(動作時)

NCS 540 の対応範囲:5 95%(結露無)、ただし次を除く

N540-28Z4C-SYS-A/DN540-12Z20G-SYS-A/D15 85%(結露しないこと)

保管(相対)湿度

5 95 %40°C 時。NEBS GR-63-CORE 規格)

高度

0 3,962 m13,000 フィート)

電源

海外利用可能な AC 範囲(90 265V50 60Hz

海外利用可能な DC 範囲(-40 -72V

適合標準規格

     適合規格:安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

ネットワーク機器建築基準(NEBS

GR-63-COREGR-1089-CORE に適合するように設計

安全性

UL 60950-1 2

CAN/CSA-C22.2 No. 60950-1 2

EN 60950-1 2

IEC 60950-1 2

AS/NZS 60950-1

GB4943

EMC 規格

47CFR Part 15CFR 47)クラス A

AS/NZS CISPR22 クラス A

CISPR22 クラス A

EN55022 クラス A

ICES003 クラス A

VCCI クラス A

EN61000-3-2

EN61000-3-3

KN22 クラス A

CNS13438 クラス A

EMC イミュニティ

EN55024

CISPR24

EN300386

KN 61000-4 シリーズ

ETSI

ETS/EN 300 119 Part 4

ETS/EN 300 019 - 保管:クラス 1.2、輸送:クラス 2.3、使用/運用:クラス 3.2

ETS/EN 300 753

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィット コネクタを除き、RoHS-6 に準拠しています。

発注情報

ルータ PID

N540-24Z8Q2C-SYS

N540-ACC-SYS

N540X-ACC-SYS

N540X-16Z4G8Q2C-A

N540X-16Z4G8Q2C-D

N540X-12Z16G-SYS-A

N540X-12Z16G-SYS-D

N540-28Z4C-SYS-A

N540-28Z4C-SYS-D

N540-12Z20G-SYS-A

N540-12Z20G-SYS-D

説明

NCS 540 24 X 1/10GE8 X 10/25GE2 X 100GE シャーシ

NCS 540 24 X 1/10GE8 X 10/25GE2 X 100GE シャーシ

NCS 540 24 X 1/10GE8 X 10/25GE2 X 100GE コンフォーマル コーティング シャーシ

Cisco NCS 540 システム(16 X 10G + 4 X 1G

Cu + 8 X 25G + 2 X 100GAC

Cisco NCS 540 システム(16 X 10G + 4 X 1G Cu + 8 X 25G + 2 X 100GDC

GE2 X 100G シャーシ

Cisco NCS 540 システム(12 X 1G SFP + 4 X 1G Cu + 12 X 10G AC

Cisco NCS 540 システム(12 X 1G SFP + 4 X 1G Cu + 12 X 10GDC

Cisco NCS 540 システム(28 X 10G + 4 X 100GAC

Cisco NCS 540 システム(28 X 10G + 4 X 100GDC

Cisco NCS 540 システム(20 X 1G + 12 X 10GAC

Cisco NCS 540 システム(20 X 1G + 12 X 10GDC

電源装置

ファン

アクセサリ

電源装置:

N540-PWR400-A

N540-PWR400-D

ファン:

N540-FAN

ラックマウントアクセサリのバリエーション:

N540-RCKMT-19

N540-RCKMT-23

N540-RKMT-ETSI

ケーブルブラケット:

N540-CBL-GD-19

電源装置:

N540-PWR400-A

N540-PWR400-D

ファン:

N540-FAN

ラックマウントアクセサリのバリエーション:

N540-RCKMT-19

N540-RCKMT-23

N540-RKMT-ETSI

ケーブルブラケット:

N540-CBL-GD-19

電源装置:

N540-PWR400-A

N540-PWR400-D

ファン:

N540-X-FAN

ラックマウントアクセサリのバリエーション:

N540-RCKMT-19

N540-RCKMT-23

N540-RKMT-ETSI

ケーブルブラケット:

N540-CBL-GD-19

ファントレイ:

N540-X-BB-FAN

DC 用ラックマウント:

N540-RCKMT-19-EGD

N540-RCKMT-23-EGD

N540-RKMT-ETSI-EGD

AC 用ラックマウント:

N540-RCKMT-19-EGA

N540-RCKMT-23-EGA

N540-RKMT-ETSI-EGA

ケーブルブラケット:

N540-CBL-BRKT-EG

DC 用ラックマウント:

N540-RCKMT-19-ACD

N540-RCKMT-23-ACD

N540-RKMT-ETSI-ACD

AC 用ラックマウント:

N540-RCKMT-19-ACA

N540-RCKMT-23-ACA

N540-RKMT-ETSI-ACA

ケーブルブラケット:

N540-CBL-BRKT-AC

DC 用ラックマウント:

N540-RCKMT-19-CLD

N540-RCKMT-23-CLD

N540-RKMT-ETSI-CLD

AC 用ラックマウント:

N540-RCKMT-19-CLA

N540-RCKMT-23-CLA

N540-RKMT-ETSI-CLA

ケーブルブラケット:

N540-CBL-BRKT-CL

N540-WALLMT-CLA

DC 用ラックマウント:

N540-RCKMT-19-CLD

N540-RCKMT-23-CLD

N540-RKMT-ETSI-CLD

AC 用ラックマウント:

N540-RCKMT-19-CLA

N540-RCKMT-23-CLA

N540-RKMT-ETSI-CLA

ケーブルブラケット:

N540-CBL-BRKT-DN

N540-WALLMT-CLA

Software

XR-6.5-AC-TRK

TRK-6.5-54

XR-6.5-AC-TRK

TRK-6.5-54

XR-6.5-AC-TRK

TRK-6.5-54

XR-7.0-AC-TRK

TRK-7.0-54

XR-7.0-AC-TRK

TRK-7.0-54

XR-7.0-AC-TRK

TRK-7.0-54

XR-7.0-AC-TRK

TRK-7.0-54

NCS 540 で使用可能なソフトウェアライセンスの発注情報

部品番号

説明

ESS-AC-10G-RTU-1

Essentials ソフトウェアの使用権、10G 単位

ADV-AC-10G-RTU-1

Advanced ソフトウェアの使用権、10G 単位

ESS-10G-SIA-3

Essentials ソフトウェア イノベーション アクセス、10G 単位、3 年間サブスクリプション

ESS-10G-SIA-5

Essentials ソフトウェア イノベーション アクセス、10G 単位、5 年間サブスクリプション

ADV-10G-SIA-3

Advanced ソフトウェア イノベーション アクセス、10G 単位、3 年間サブスクリプション

ADV-10G-SIA-5

Advanced ソフトウェア イノベーション アクセス、10G 単位、5 年間サブスクリプション

NCS 540 でサポートされる電源ケーブルの発注情報

部品番号

説明

CAB-AC-SA

電源コード:南アフリカ、16/10A250V1830mm-40C +85C

CAB-AC-ARG

電源コード:アルゼンチン、10A250V2500mm-40C +85C

CAB-AC-ISR

電源コード:イスラエル、16/10A250V2500mm-40C +85C

CAB-AC-TAI

電源コード:台湾、15/10A125V2500mm-40C +85C

CAB-AC-CHI

電源コード:中国、10A250V2500mm-40C +85C

CAB-AC-KOR

電源コード:韓国、16/10A125V2500mm-40C +85C

CAB-AC-EUR

電源コード:ヨーロッパ、16/10A250V2500mm-40C +85C

CAB-AC-ITL

電源コード:イタリア、10A250V2500mm-40C +85C

CAB-AC-UK

電源コード:英国、13/10A250V2500mm-40C +85C

CAB-AC-AUS

電源コード:オーストラリア、10A250V2500mm-40C +85C

CAB-AC-US

電源コード:米国、15 A125 V2500 mm-40 C +85 C

CAB-AC-BRA

電源コード:ブラジル、10A250V2500mm-40C +85C

CAB-AC-IND

電源コード:インド、16/10A250V2500mm-40C +85C

CAB-AC-SUI

電源コード:スイス、10A250V2500mm-40C +85C

CAB-AC-SA

電源コード:南アフリカ、16/10A250V1830mm-40C +85C

CAB-AC-ARG

電源コード:アルゼンチン、10A250V2500mm-40C +85C

CAB-AC-ISR

電源コード:イスラエル、16/10A250V2500mm-40C +85C

サービスおよびサポート

シスコは、Cisco NCS 540 を正しく導入して最適化できるように各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナーからなる独自の組み合わせで、運用効率とネットワーク運用の向上を実現します。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。シスコサービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決できます。このサービスでは、ご使用の Cisco NCS 540 に関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、
競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください


保証

Cisco NCS 540 には、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

詳細情報

Cisco NCS 540 の詳細については、シスコの担当者にお問い合わせください。

専門家からのおすすめ

Learn more
