クラウドスケールで WAN アグリゲーションを実現する

Cisco Network Convergence System 5500 シリーズは、大規模 WAN アグリゲーション向けに 400 ギガビットイーサネット(400 GE)および 100 GE ルーテッドポートを業界トップクラスの密度で提供します。製品はデータセンター、大企業、Web とサービスプロバイダーの間で、WAN やアグリゲーション ネットワークを効率的に拡張できるように設計されています。

製品概要

Cisco Network Convergence SystemNCS5500 モジュラ型シャーシ シリーズには、Cisco NCS 5504 モジュラ型シャーシ、Cisco NCS 5508 モジュラ型シャーシ、Cisco NCS 5516 モジュラ型シャーシがあります(図 1)。Cisco NCS 5504 は、最大 4 枚のラインカード、6 枚のスイッチファブリックカード、2 枚のルートプロセッサ、枚のシステムコントローラ、3 個のファントレイ、4 個の電源をサポートします。Cisco NCS 5508 は、最大 8 のラインカード、6 枚のスイッチファブリックカード、2 枚のルートプロセッサ、2 枚のシステムコントローラ、個のファントレイ、8 個の電源をサポートします。Cisco NCS 5516 は、最大 16 枚のラインカード、6 枚のスイッチファブリックカード、2 枚のルートプロセッサ、2 枚のシステムコントローラ、3 個のファントレイ、10 個の電源をサポートします。

Cisco NCS 5504, Cisco NCS 5508 and NCS 5516 chassis

図 1.

Cisco NCS 5504Cisco NCS 5508Cisco NCS 5516 の各シャーシ

NCS5500 ルータは、10254050100400 ギガビット イーサネット ポートをサポートします。Cisco NCS 5504 は最大で 14.4 Tbps 全二重、Cisco NCS 5508 は最大で 28.8 Tbps 全二重、Cisco NCS 5516 は最大で 57.6 Tbps 全二重をサポートします。新しい NCS 5700 400 GE ラインカードが導入されたことで、Cisco NCS 5516 では、スロットあたりのフォワーディング容量が各モジュラ型シャーシで 2.67 倍に増加し、最大で 153.6 Tbps 全二重になります。

Cisco NCS 5500 シャーシのコンポーネント

Cisco NCS 5500 シャーシは、図 2 に示したコンポーネントで構成されています。これらについて次のセクションで詳しく説明します。図 2 は、Cisco NCS 5508 シャーシのコンポーネントを示しています。NCS 5504 NCS 5516 は、シャーシ固有のファブリックモジュールとファントレイを除き、同じコンポーネントを使用します。Cisco NCS 5516 16 枚のラインカードを搭載し、Cisco NCS 5504 4 枚のラインカードを搭載しています。

Cisco NCS 5508 chassis components

図 2.

Cisco NCS 5508 シャーシのコンポーネント

Cisco NCS 5500 シリーズ ラインカード

NCS 5500 シャーシは、表 1 で説明するように、Quad Small Form-Factor PluggableQSFPCisco NCS 5500 シリーズ ラインカードをサポートします。

表 1.                Cisco NCS 5500 シリーズ ラインカード

NCS 5500 ラインカード

仕様

36 ポート 100 GE ラインカード
(製品番号:NC55-36X100G

注:ラインカードは EOS です。EOS のお知らせを参照してください。

36-Port 100GE Line Card

詳細情報:https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5000-series/datasheet-c78-739657.html

  36 ポート 100 ギガビットイーサネット QSFP ラインカード
  6 つの転送 ASIC (特定用途向け集積回路)
  256 K IPv4 ルートまたは 64 K IPv6 ルート用のオンチップテーブル
  786 K IPv4 ホストルート、 MAC 、ラベル用のオンチップテーブル
  ネットワーク アクセス コントロール リスト(ACL )と QoS 用のオンチップ TCAM Ternary Content-Addressable Memory
  QSFP28 100 GE QSFP+ 40 GE オプティクスをサポート
  4 X 10 GE のブレークアウトモードをサポート

24 ポート 100 GE および 12 ポート 40 GE スケールラインカード
(製品番号:NC55-24H12F-SB

注:ラインカードは EOS です。EOS のお知らせを参照してください。

24-Port 100GE and 12-Port 40GE Scale Line Card

詳細情報:https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737780.html

  24 ポート 100/40 ギガビットイーサネットおよび 12 ポート 40 GE QSFP28/QSFP+ ラインカード(ハイスケール)
  4 つの転送 ASIC
  FIB は、最大 2 M IPv4 ルートまたは 512 K IPv6 ルートまで拡張可能(以下のメモリと組み合わせることで、最大 2.75 M IPv4 ルートまで拡張可能)
  786 K IPv4 ホストルート、 MAC 、ラベル用のオンチップテーブル
  ネットワーク ACL QoS 用のオンチップ TCAM
  QSFP28 100 GE QSFP+ 40 GE オプティクスをサポート
  4 X 10 GE のブレークアウトモードをサポート

24 ポート 100 GE スケールラインカード
(製品番号:NC55-24X100G-SB

注:ラインカードは EOS です。EOS のお知らせを参照してください。

24-Port 100GE Scale Line Card

詳細情報:https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737779.html

  24 ポート 100 ギガビットイーサネット(ハイスケール)
  4 つの転送 ASIC
  FIB は、最大 2 M IPv4 ルートまたは 512 K IPv6 ルートまで拡張可能(以下のメモリと組み合わせることで、最大 2.75 M IPv4 ルートまで拡張可能)
  786 K IPv4 ホストルート、 MAC 、ラベル用のオンチップテーブル
  ネットワーク ACL QoS 用のオンチップ TCAM
  QSFP28 100 GE QSFP+ 40 GE オプティクスをサポート
  4 X 10 GE ブレークアウトモードのサポート

18 ポート 100 GE および 18 ポート 40 GE ラインカード
(製品番号:NC55-18H18F-BA

注:ラインカードは EOS です。EOS のお知らせを参照してください。

18-Port 100GE and 18-Port 40GE Line Card

詳細情報:https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737776.html

  18 ポート 100/40 ギガビットイーサネットおよび 18 ポート 40 GE QSFP28/QSFP+ ラインカード(ベーススケール)
  3 つの転送 ASIC
  FIB は、最大 256 K IPv4 ルートまたは 64 K IPv6 ルートまで拡張可能(以下のメモリと組み合わせることで、最大 1 M IPv4 ルートまで拡張可能)
  786K IPv4 ホストルート、MAC MPLS ラベル用のオンチップテーブル
  ネットワーク ACL QoS 用のオンチップ TCAM
  QSFP28 100 GE QSFP+ 40 GE オプティクスをサポート
  4 X 10 GE ブレークアウトモードのサポート

36 ポート 100 GE スケールラインカード
(製品番号:NC55-36X100G-SB

36-Port 100GE Scale Line Card

https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-739658.html

  36 ポート 100 ギガビットイーサネット QSFP ラインカード(ハイスケール)
  4 つの転送 ASIC (特定用途向け集積回路)
  FIB は、4M IPv4 ルートまたは 3M IPv6 ルートまで拡張可能
  786 K IPv4 ホストルート、 MAC 、ラベル用のオンチップテーブル
  ネットワーク ACL QoS 用のオンチップ TCAM
  QSFP28 100 GE QSFP+ 40 GE オプティクスをサポート
  4 X 10 GE のブレークアウトモードをサポート

6 ポート 200 GE IPoDWDM ラインカード
(製品番号:NC55-6X2H-DWDM-BM

注:ラインカードは EOS です。EOS のお知らせを参照してください。

6-Port 200GE IPoDWDM Line Card

詳細情報:

https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-739372.html

  6 ポート 100/150/200 CFP2-ACO ラインカード( IPoDWDM 用)
  2 つの転送 ASIC
  全ポートでフルラインレートの MACsec をサポート
  ITU-T 50 GHz チャネル間隔で 96 チャネルをサポート
  構成可能 SD-FEC
  フレックス スペクトラム サポート

12 X 102 X 402 X MPA ベース/スケールラインカード
(製品番号:NC55-MOD-A-BM / NC55-MOD-A-SM

12X10, 2X40 & 2XMPA Base/Scale Line Card

詳細情報:

https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-741081.html

  40 GE 10 GE 4 X 10 GE 1 GE サポート(固定ポートおよび 2 つの MPA ポート)
  200 GE 100 GE MPA ポート)
  4 X 25 G ブレークアウトサポート(MPA ポート)
  25 G ネイティブサポート(将来の MPA ポート)
  ベースおよびスケールラインカード
  1 つの転送用 ASIC
  最小 256 K IPv4 または 64 K IPv6 ルートのオンチップテーブル(350 K IPv4 または 160 K IPv6 インターネット プレフィックス配布)
  786K IPv4 ホストルート、MAC MPLS ラベル用のオンチップテーブル
  FIB は、スケール LC 4 M IPv4 ルートまたは 2 M IPv6 ルートまで拡張可能

32 X 10 GE16 X 25 GE4 X 100 GE ベースラインカード
(製品番号:NC55-32T16Q4H-A

32X10GE, 16X25GE & 4X100GE Base Line Card

詳細情報:

https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-744777.html

  32 ポート 10 GE SFP+ 16 ポート 25 GE SFP28 4 ポート 100 GE QSFP28 ベースラインカード
  1 つの転送用 ASIC
  最小 256K IPv4 または 64K IPv6 ルートのオンチップテーブル 350K IPv4 または 160K IPv6 インターネット プレフィックス配布)
  786K IPv4 ホストルート、MAC MPLS ラベル用のオンチップテーブル
  ネットワーク アクセス コントロール リスト(ACL )と QoS 用のオンチップ TCAM Ternary Content-Addressable Memory
  ルートプロセッサ NC55-RP-E および NC55-RP2-E と組み合わせた SyncE IEEE1588 PTP をサポート
  ルートプロセッサ NC55-RP2-E と組み合わせた Class-C タイミングをサポート

NCS 5700 ラインカード



NCS 5700 Line Cards

詳細情報:

https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-742016.html

  400 GE 200 GE 100 GE 40 GE サポート
  ブレークアウトオプション 4 X 100 GE 2 X 100 GE 4 X 25 GE 4 X 10 GE
  2 つの転送用 ASIC 1 つの転送用 ASIC を備えたラインカード
  QSFP+ QSFP28 QSFP-DD 光ファイバをサポート
  スケールおよびベースバリアント
  FIB は、5M IPv4 ルートまたは 3M IPv6 ルートまで拡張可能

NCS 5700 モジュララインカード

NCS 5700 Modular Line Card

詳細情報:

https://www.cisco.com/c/ja_jp/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-742016.html

  400 GE 200 GE 100 GE 50 GE 40 GE 25 GE 10 GE サポート
  ブレークアウトオプション 4 X 100 GE 2 X 100 GE 4 X 25 GE 4 X 10 GE
  1 つの転送用 ASIC を備えたラインカード
  QSFP+ QSFP28 QSFP-DD SFP+, SFP28 および SFP56 光ファイバをサポート
  ベースバリアントのみ
  FIB は、2.5 M IPv4 ルートまたは 1 M IPv6 ルートまで拡張可能
  すべての NC55 および NC57 スタイルの MPA をサポート

Cisco NCS 5500 シリーズ スイッチ ファブリック カード

Cisco NCS5500 モジュラ型シャーシの 3 種類のバリエーションである NCS 5504 シャーシ、NCS 5508 シャーシ、および NCS 5516 シャーシでは、ラインカードと背面に取り付けられたファブリックモジュールを相互接続する Clos ファブリック設計が採用されています。最大 6 枚のスイッチファブリックカードをサポートしており、すべてのファブリックカードはすべてのラインカードに直接接続されます。ファブリックカード全体のロードバランシングを実現するため、このアーキテクチャではシャーシ内で帯域幅を最適な形で分散できます(表 2 を参照)。

表 2.                Cisco NCS 5500 シリーズ スイッチ ファブリック カード

NCS 5500 シリーズ スイッチ ファブリックカード

仕様

NCS 5504 スイッチファブリックカード

NCS 5504 Switch Fabric Card

  シャーシごとに 6 つのファブリックカード
  各ファブリックカードは、シャーシの各ラインカードスロットに 900 Gbps の帯域幅を提供(6 つのファブリック全体で合計 5.4 Tbps
  N+1 冗長
  2 つ以上のダウンでグレースフルに帯域幅を削減
  シングル ステージ
  ラインカードに直接接続、ミッドプレーンなし

NCS 5508 スイッチファブリックカード

NCS 5508 Switch Fabric Card

  シャーシごとに 6 つのファブリックカード
  各ファブリックカードは、シャーシの各ラインカードスロットに 900 Gbps の帯域幅を提供(6 つのファブリック全体で合計 5.4 Tbps
  N+1 冗長
  2 つ以上のダウンでグレースフルに帯域幅を削減
  シングル ステージ
  ラインカードに直接接続、ミッドプレーンなし

NCS 5516 スイッチファブリックカード

NCS 5516 Switch Fabric Card

  シャーシごとに 6 つのファブリックカード
  各ファブリックカードは、シャーシの各ラインカードスロットに 900 Gbps の帯域幅を提供(6 つのファブリック全体で合計 5.4 Tbps
  N+1 冗長
  2 つ以上のダウンでグレースフルに帯域幅を削減
  シングル ステージ
  ラインカードに直接接続、ミッドプレーンなし

Cisco NCS 5500 シリーズファントレイ

NCS 5504NCS 5508NCS 5516 の各ファントレイでは、3 つのホットスワップ可能なファントレイが前面から背面への冷却をサポートします。ファブリックモジュールはファントレイの背後にあり、各ファントレイは 2 つのファブリックモジュールに対応します。ファントレイは N+1 冗長性を実現しており、ファントレイを稼働中に 1 ずつ取り外して、基盤となるファブリックカードにアクセスできます。

Cisco NCS 5500 2 世代のファブリックカードとファントレイ

IOS-XR リリース 6.6.25 では、NCS-5508NC55-5508-FC2 NC55-5508-FAN2)および NCS-5516NC55-5516-FC2 NC55-5516-FAN2)用の、新世代のファブリックカードとファントレイが導入されています。NCS-5504NC55-5504-FC2 NC55-5504-FAN2)用の新世代のファブリックカードおよびファントレイは、IOS-XR リリース 7.2.2 および 7.3.1 で導入されました。第 2 世代のファブリックカードとファントレイにより、NCS-5504NCS-5508NCS-5516 NCS 5700 400 GE 100 GE ラインカードの追加に対応します。詳細については、第 2 世代のファブリックカードとファントレイのデータシートを参照してください。

Cisco NCS 5500 シリーズ ルートプロセッサ

冗長構成の 2 枚のルートプロセッサカードで、Cisco NCS 5504Cisco NCS 5508NCS 5516 各シャーシ上のすべてのルーティング操作を管理します(表 3 を参照)。

表 3.                Cisco NCS 5500 シリーズ ルート プロセッサ モジュール

NCS 5500 シリーズ ルート プロセッサ モジュール

仕様

NCS 5500 シリーズ ルートプロセッサ
PID - NC55-RP

注:NC55-RP EOS です。EOS のお知らせを参照してください。

NCS 5500 Series Route Processor

  6 コア(2.2 GHz
  24 GB DRAM
  256 GB フラッシュ
  USB X 2
  コンソール
  管理イーサネット
  クロック入力

NCS 5500 シリーズ ルートプロセッサ(SyncE 搭載)(PID - NC55-RP-E

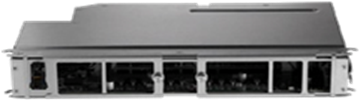

NCS 5500 Series Route Processor

  6 コア(1.9 GHz
  32 GB DRAM
  240 GB フラッシュ
  USB X 2
  コンソール
  管理イーサネット
  タイミングシステム

    クラス B タイミングをサポート

    BITS2 つの独立した BITS ポート、入出力 - RJ48 コネクタポート

    IEEE 1588 のサポート:銅線 10/100/1000 Mbps RJ-45 イーサネットポート

  GPS

    ToDRS422

    1 pps RS422 または 1.0/2.3 50 オーム RF コネクタ、入出力

    10 MHz 1.0/2.3 50 オーム RF コネクタ、入出力

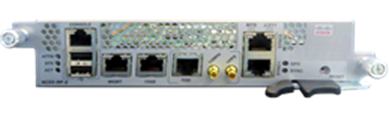

NCS 5500 シリーズ ルートプロセッサ(SyncE 搭載)(Class-C タイミングサポート、PID - NC55-RP2-E

NCS 5500 Series Route Processor with SyncE

  NCS-5500 モジュラ型シャーシ用の第 3 世代 RP
  現在出荷中の RP-E と同等の機能
  RP-E と同じ CPU コンプレックス、メモリ、およびストレージ
  新しい 1588 シャーシクロック分配の強化
  クラス B およびクラス C タイミングをサポート
  RP2-E と旧世代の混在は未サポート
  IOS XR リリース 7.2.2 以降でサポート

Cisco NCS 5500 シリーズ システム コントローラ

冗長構成の 2 つのシステムコントローラは、ルートプロセッサカードからシャーシ管理機能をオフロードします。コントローラは、電源とファントレイの管理のほか、シャーシ内の環境状況のモニタリングも行います(表 4 を参照)。

表 4.                Cisco NCS 5500 シリーズ システム コントローラ

NCS 5500 シリーズ システム コントローラ

仕様

NCS 5500 シリーズ システム コントローラ

NCS 5500 Series System Controller

  デュアルコア 1.3GHz
  ラインカード、ファブリックカード、スーパーバイザ間の内部接続用のイーサネット アウトオブバンド チャネル(EOBC
  RP にパントするトラフィック用のイーサネット プロトコル チャネル(EPC

Cisco NCS 5500 シリーズ電源装置

Cisco NCS 5500 シリーズは、前面パネルからアクセス可能なホットスワップ対応電源を搭載しています。フル搭載の Cisco NCS 5504 および NCS 5508 では N+1 および N+N(グリッド)冗長モードがサポートされ、フル搭載の Cisco NCS 5516 では N+1 および N+M の冗長モードがサポートされます。3000 W AC/DC 電源は 80 Plus Platinum 認証を受けており、一般的な作業負荷に対して 92% 以上の電源効率を保証します(表 5 を参照)。

新しい 4.4KW DC 電源(NC55-PWR-4.4KW-DC)では、NCS 5504NCS 5508、および NCS 5516 N+1 および N+N 入力の冗長性がサポートされます。

既存のラインカードを使用する場合は、余分にある未使用の電源スロットは使用しません。ただし、これらの電源スロットがあれば、将来、より帯域幅の大きなラインカードが提供された場合にも対応できます。

表 5.                Cisco NCS 5500 シリーズ電源装置

NCS 5500 シリーズ電源装置

仕様

NCS 5500 シリーズ 3kW AC 電源(PID - NC55-PWR-3KW-AC

NCS 5500 Series 3kW AC Power Supply

  3000 W AC 電源、シングル 20 A 入力、220 V
  N+1 または N+N グリッド冗長性サポート(Cisco NCS 5508
  N+1 または N+M 冗長性サポート(Cisco NCS 5516
  ホット スワップ可能
  前面パネルからアクセス可能
  50 60 Hz の周波数
  92% 以上の効率性(20 100% の負荷)
  RoHS 準拠

NCS 5500 シリーズ 3kW DC 電源(PID - NC55-PWR-3KW-DC

NCS 5500 Series 3kW DC Power Supply

  3000 W DC 電源装置
  入力電圧:-40 -72 V DC (最小~最大)、-48 -60 V DC (公称)
  N+1 または N+N グリッド冗長性サポート(Cisco NCS 5508
  N+1 または N+M 冗長性サポート(Cisco NCS 5516
  ホット スワップ可能
  前面パネルからアクセス可能
  92% 以上の効率性(20 100% の負荷)
  RoHS 準拠

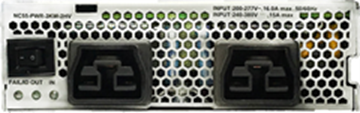

NCS 5500 シリーズ 3.15kW ユニバーサル AC/DC 電源(PID - NC55-PWR-3KW-2HV

NCS 5500 Series 3.15kW Universal AC/DC Power Supply

  3150 W 高電圧デュアル入力 AC/DC 電源
  入力電圧:180 305 V AC )、192 400 V DC
  N+1 または N+N グリッド冗長性サポート(Cisco NCS 5508 5504 5516 )(AC
  N+1 または N+M 冗長性サポート(Cisco NCS 5516 )(DC
  ホット スワップ可能
  前面パネルからアクセス可能
  50 60 Hz の周波数
  92% 以上の効率性(20 100% の負荷)
  RoHS 準拠

NCS 5500 シリーズ 4.4 kW DC 電源(PID - NC55-PWR-4.4KW-DC

NCS 5500 Series 4.4 kW DC Power Supply

  4400W DC 電源装置
  入力電圧:-48 -60V DC
  3 つの DC 入力、各入力から最大 2.2KW 12V DC 出力
  12V DC 出力に対して 1 つの入力のみがアクティブな場合は 2200W 2 つの入力または 3 つの入力がアクティブな場合は 4400W を供給
  NCS 5504 NCS 5508 、および NCS 5516 用の N+1 PSU 冗長性および N+N グリッド/ 入力の冗長性
  A バスおよび B バス入力が PSU 入力間で交互に使用され、冗長バスが失われると 2 台の電源装置が 6.6KW を供給(1 台の PSU 4.4KW 、もう 1 台の電源が 2.2KW 12V DC 電源)
  IOS XR リリース 7.3.1 以降でサポート

ソフトウェア要件

Cisco NCS 5508 Cisco IOS XR ソフトウェアリリース 6.0 以降をサポート、Cisco NCS 5516 Cisco IOS XR ソフトウェアリリース 6.1 以降をサポート、Cisco NCS 5504 Cisco IOS XR ソフトウェアリリース 6.3 以降をサポートします。

サポートされる機能の一覧については、Cisco Feature Navigator をご参照ください。

仕様

6 8 に、Cisco NCS 5500 シリーズの主な仕様を示します(機能のサポート情報については、ソフトウェアのリリースノートを参照してください)。

サポートされている光モジュール

Cisco NCS 5500 シリーズでサポートされているトランシーバモジュールのマトリックスhttps://tmgmatrix.cisco.com/を参照してください。

環境

表 6.                環境特性

プロパティ

Cisco NCS 5500 シリーズ

寸法 (高さ X X 奥行)

  Cisco NCS 5504
  Cisco NCS 5508
  Cisco NCS 5516



  31.1 X 44.50 X 84.20 cm 12.25 X 17.50 X 33.15 インチ)
  57.78 X 44.50 X 80.67 cm 22.70 X 17.50 X 31.76 インチ)
  93.41 X 44.50 X 80.67 cm 36.70 X 17.50 X 31.76 インチ)

動作温度

0 40 °C32 104 °F

動作温度(短期間)[1]

-5 55 °C23 131 °F

非動作時(保管時)温度

-40 70 °C-40 158 °F

湿度

5 95%(結露しないこと)

高度

0 3,000 m0 9,842 フィート)

[1] 「短期間」とは、連続 96 時間以内で、1 年間で合計 15 日以内の期間を指します(1 年あたり合計 360 時間以内、かつ 1 年間の発生回数が 15 回以下になる数値)。

重量および標準電力

表 7.                重量および消費電力

コンポーネント

重量

標準電力

最大電力

シャーシ

  Cisco NCS 5504 シャーシ
  Cisco NCS 5508 シャーシ
  Cisco NCS 5516 シャーシ



  38.2 kg 84 ポンド)
  68.2 kg 150 ポンド)
  87.3 kg 192 ポンド)

-

-

電源モジュール

  NCS 5500 AC 3 KW 電源
  NCS 5500 DC 3 KW 電源
  NCS 5500 ユニバーサル 3.15 KW AC/DC 電源
  NCS 5500 DC 4.4kW 電源



  2.8 kg 6.2 ポンド)
  2.9 kg 6.4 ポンド)
  3.7 kg 8.2 ポンド)
  3.6 kg 7.9 ポンド)

-

-

ファントレイ(最大 3 つ)

  NCS 5504 ファン トレイ
  NCS 5508 ファン トレイ
  NCS 5516 ファン トレイ



  2.9 kg 6.38 ポンド)
  3.7 kg 8.25 ポンド)
  4.54 kg 10.0 ポンド)



  30 W
  75 W
  120 W



  ファン トレイあたり 158 W
  ファン トレイあたり 290 W
  ファン トレイあたり 580 W

スイッチファブリックカード(最大 6

  NCS 5504 ファブリック カード
  NCS 5508 ファブリック カード
  NCS 5516 ファブリック カード



  2.8 kg 6.2 ポンド)
  4.4 kg 9.59 ポンド)
  5.2 kg 11.5 ポンド)



  115 W
  240 W
  650 W



  ファブリック カードあたり 130 W
  ファブリック カードあたり 250 W
  ファブリック カードあたり 775 W

2 世代ファントレイ(最大 3

  NCS 5504 ファン トレイ
  NCS 5508 ファン トレイ
  NCS 5516 ファン トレイ



  3.83 kg 8.43 ポンド)
  4.59 kg 10.11 ポンド)
  8.37 kg 18.44 ポンド)



  95 W
  120 W
  320 W



  ファントレイあたり 520 W
  ファントレイあたり 670 W
  ファントレイあたり 1330 W

2 世代スイッチファブリックカード(最大 6

  NCS 5504 ファブリック カード
  NCS 5508 ファブリック カード
  NCS 5516 ファブリック カード



  3.35 kg 7.37 ポンド)
  5.68 kg 12.51 ポンド)
  11.11 kg 24.5 ポンド)



  160 W
  280 W
  670 W



  ファブリックカードあたり 167 W
  ファブリックカードあたり 320 W
  ファブリックカードあたり 790 W

ルート プロセッサ(最大 2

  NCS 5500 ルート プロセッサ
  NCS 5500 ルートプロセッサ(SyncE 搭載)
  NCS 5500 ルートプロセッサ(SyncE 搭載)(Class-C タイミングサポート)



  2.72 kg 6.00 ポンド)
  2.72 kg 6.00 ポンド)
  2.44 kg 5.36 ポンド)



  35W
  40W
  40W



  ルート プロセッサあたり 90 W
  ルート プロセッサあたり 80 W
  ルート プロセッサあたり 80 W

システム コントローラ(最大 2

  NCS 5500 システム コントローラ



  0.9 kg 1.91 ポンド)



  15W



  システム コントローラあたり 35 W

適合標準規格

表 8.                適合標準規格 :安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

安全性

  UL 60950-1 2
  CAN/CSA-C22.2 No. 60950-1 2
  EN 60950-1 2
  IEC 60950-1 2
  AS/NZS 60950-1
  GB4943

EMC:エミッション

  47CFR Part 15 CFR 47 )クラス A
  AS/NZS CISPR22 クラス A
  CISPR22 クラス A
  EN55022 クラス A
  ICES003 クラス A
  VCCI クラス A
  EN61000-3-2
  EN61000-3-3
  KN22 クラス A
  CNS13438 クラス A

EMC:イミュニティ

  EN55024
  CISPR24
  EN300386
  KN 61000-4 シリーズ

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

発注情報

9 は発注情報です。

表 9.                発注情報

製品番号

製品の説明

Cisco NCS 5500 シリーズの共通ハードウェア

NC55-RP

NCS 5500 ルート プロセッサ

NC55-RP=

NCS 5500 ルートプロセッサスペア

NC55-RP-E

NCS 5500 ルートプロセッサ(SyncE 搭載)

NC55-RP-E=

NCS 5500 ルートプロセッサ(SyncE 搭載スペア)

NC55-RP2-E

NCS 5500 ルートプロセッサ(SyncE 搭載)(Class-C タイミング)

NC55-RP2-E=

NCS 5500 ルートプロセッサ(SyncE 搭載スペア)(Class-C タイミング)

NC55-RP-E-SC

NCS 5500 システム コントローラ

NC55-SC=

NCS 5500 システムコントローラスペア

NC55-PWR-3KW-AC

NCS 5500 AC 3 KW 電源

NC55-PWR-3KW-AC=

NCS 5500 AC 3 KW 電源スペア

NC55-PWR-3KW-DC

NCS 5500 DC 3 KW 電源

NC55-PWR-3KW-DC=

NCS 5500 DC 3 KW 電源スペア

NC55-PWR-3KW-2HV

NCS 5500 デュアル入力高電圧ユニバーサル AC/DC HV 3.15KW 電源

NC55-PWR-3KW-2HV=

NCS 5500 デュアル入力高電圧ユニバーサル AC/DC HV 3.15KW 電源、スペア

NC55-PWR-4.4KW-DC

NCS 5500 DC 4.4 KW 電源

NC55-PWR-4.4KW-DC=

NCS 5500 DC 4.4 KW 電源スペア

NC55-RP-BLNK

NCS 5500 ルート プロセッサ ブランク フィラー

NC55-RP-BLNK=

NCS 5500 ルート プロセッサ ブランク フィラー スペア

NC55-5500-LC-BLNK

NCS 5500 ライン カード ブランク フィラー

NC55-5500-LC-BLNK=

NCS 5500 ライン カード ブランク フィラー スペア

NC55-PS-BLNK

NCS 5500 電源ブランクフィラー

NC55-PS-BLNK=

NCS 5500 電源ブランクフィラースペア

NC55-5500-RMK-E

NCS 5500 拡張ラックマウントキット(奥行 36 42 インチの 4 本支柱ラック対応)

NC55-5500-RMK-E=

NCS 5500 拡張ラックマウントキットスペア(奥行 36 42 インチの 4 本支柱ラック対応)

NC55-5500-ACC-KIT

NCS 5500 アクセサリキット

NC55-5500-ACC-KIT=

NCS 5500 アクセサリキットスペア

Cisco NCS 5504 シャーシハードウェア

NCS-5504

NCS5500 4 スロットシングルシャーシ

NCS-5504=

NCS5500 4 スロット シングル シャーシ スペア

NC55-RP-E-5504-FC

NCS 5504 ファブリック カード

NC55-5504-FC=

NCS 5504 ファブリックカードスペア

NC55-5504-FAN

NCS 5504 ファン トレイ

NC55-5504-FAN=

NCS 5504 ファントレイスペア

NC55-5504-FC2

NCS 5504 2 世代ファブリックカード

NC55-5504-FC2=

NCS 5504 2 世代ファブリックカード、スペア

NC55-5504-FAN2

NCS 5504 2 世代ファントレイ

NC55-5504-FAN2=

NCS 5504 2 世代ファントレイ、スペア

NC55-5504-RMK

NCS 5504 ラックマウントキット(奥行 24 32 インチの 4 本支柱ラック対応)

NC55-5504-RMK=

NCS 5504 ラックマウントキットスペア(奥行 24 32 インチの 4 本支柱ラック対応)

NC55-5504-RMK-E

NCS 5504 拡張ラックマウントキット(奥行 36 42 インチの 4 本支柱ラック対応)

NC55-5504-RMK-E=

NCS 5504 拡張ラックマウントキットスペア(奥行 36 42 インチの 4 本支柱ラック対応)

Cisco NCS 5508 シャーシハードウェア

NCS-5508

NCS5500 8 スロット シングル シャーシ スペア

NCS-5508=

NCS5500 8 スロット シングル シャーシ スペア

NC55-5508-FC

NCS 5508 ファブリック カード

NC55-5508-FC=

NCS 5508 ファブリックカードスペア

NC55-5508-FAN

NCS 5508 ファン トレイ

NC55-5508-FAN=

NCS 5508 ファントレイスペア

NC55--5508-FC2

NCS 5508 2 世代ファブリックカード

NC55-5508-FC2=

NCS 5508 2 世代ファブリックカードスペア

NC55-5508-FAN2

NCS 5508 2 世代ファントレイ

NC55-5508-FAN2=

NCS 5508 2 世代ファントレイスペア

NC55-5508-RMK

NCS 5508 ラックマウントキット(奥行 24 32 インチの 4 本支柱ラック対応)

NC55-5508-RMK=

NCS 5508 ラックマウントキットスペア(奥行 24 32 インチの 4 本支柱ラック対応)

Cisco NCS 5516 シャーシハードウェア

NCS-5516

NCS5500 16 スロット シングル シャーシ スペア

NCS-5516=

NCS5500 16 スロット シングル シャーシ スペア

NC55-5516-FC

NCS 5516 ファブリック カード

NC55-5516-FC=

NCS 5516 ファブリックカードスペア

NC55-5516-FAN

NCS 5516 ファン トレイ

NC55-5516-FAN=

NCS 5516 ファントレイスペア

NC55-5516-FC2

NCS 5516 2 世代ファブリックカード

NC55-5516-FC2=

NCS 5516 2 世代ファブリックカードスペア

NC55-5516-FAN2

NCS 5516 2 世代ファントレイ

NC55-5516-FAN2=

NCS 5516 2 世代ファントレイスペア

NC55-5516-RMK

NCS 5516 ラックマウントキット(奥行 24 32 インチの 4 本支柱ラック対応)

NC55-5516-RMK=

NCS 5516 ラックマウントキットスペア(奥行 24 32 インチの 4 本支柱ラック対応)

Cisco NCS 5500 シリーズ ラインカード

NC55-36X100G-BA

NCS 5500 36 X 100 G ベース

NC55-36X100G-BA=

NCS 5500 36 X 100 G ベーススペア

NC55-24H12F-SB

NCS 5500 24 X 100 G および 12 X 40 G スケール

NC55-24H12F-SB=

NCS 5500 24 X 100 G および 12 X 40 G スケールスペア

NC55-24X100G-SB

NCS 5500 24 X 100 G スケール

NC55-24X100G-SB=

NCS 5500 24 X 100 G スケールスペア

NC55-18H18F-BA

NCS 5500 18 X 100 G および 18 X 40 G ベース

NC55-18H18F-BA=

NCS 5500 18 X 100 G および 18 X 40 G ベーススペア

NC55-6X2H-DWDM-BM

NCS 5500 6 X 200 G DWDM MACsec ベース

NC55-6X2H-DWDM-BM=

NCS 5500 6 X 200 G DWDM MACsec ベーススペア

NC55-2H-DWDM-BM

NCS 5500 6 X 200 G DWDM MACsec PAYG ベース

NC55-2H-DWDM-BM=

NCS 5500 6 X 200 G DWDM MACsec PAYG ベーススペア

NC55-36X100G-SB

NCS 5500 36 X 100 G スケール

NC55-36X100G-SB=

NCS 5500 36 X 100 G スケールスペア

NC55-36X100G-U-SB

NCS 5500 36 X 100 G PAYG スケール

NC55-36X100G-U-SB=

NCS 5500 36 X 100 G PAYG スケールスペア

NC55-MOD-A-BM

NCS 5500 12 X 102 X 402XMPA ラインカードベース、MACSec

NC55-MOD-A-BM=

NCS 5500 12 X 102 X 402XMPA ラインカードベース、MACSec スペア

NC55-MOD-A-SM

NCS 5500 12 X 102 X 402XMPA ラインカードスケール、MACSec

NC55-MOD-A-SM=

NCS 5500 12 X 102 X 402XMPA ラインカードスケール、MACSec スペア

NC57-24X400G-BA

NCS 5700 シリーズ 24 ポート 400 GE ベースラインカードバンドル

NC57-24X400G-BA=

NCS 5700 シリーズ 24 ポート 400 GE ベース ラインカード バンドル スペア

NC57-18D12TH-SB

NCS 5700 シリーズ 18 ポート 400 GE または 30 ポート 200 GE または 100 GE スケール ラインカード バンドル

NC57-18D12TH-SB=

NCS 5700 シリーズ 18 ポート 400 GE または 30ポート 200 GE/100 GE スケール ラインカード バンドル スペア

NC57-36H-SB

NCS 5700 シリーズ 36 ポート 100 GE スケール ラインカード バンドル

NC57-36H-SB=

NCS 5700 シリーズ 36 ポート 100 GE スケール ラインカード バンドル スペア

NC57-36H6D-BM

NCS 5700 シリーズ 36 ポート 100 GE または 24 ポート 100 GE および 6 ポート 400 GE ベースラインカードバンドル

NC57-36H6D-BM=

NCS 5700 シリーズ 36 ポート 100 GE または 24 ポート 100 GE および 6 ポート 400 GE ベース ラインカード バンドル スペア

NC57-MOD-BM

NCS 5700 8 X 50 GE2 X 400 GE2 X MPA ベース MACsec LC

NC57-MOD-BM=

NCS 5700 8 X 50 GE2 X 400 GE2 X MPA ベース MACsec LC スペア

NC55-32T16Q4H-BA

NCS 5500 32 X 10G16 X 25G、および 4 X 100G ラインカードベース

NC55-32T16Q4H-BA=

NCS 5500 32 X 10G16 X 25G、および 4 X 100G ラインカードベーススペア

NC55-100G-SE-LIC

NCS 5500 シリーズ 40 G - 100 G60 G RTU)スケール アップグレード ライセンス

NC55-100G-SE-LIC=

NCS 5500 シリーズ 40 G - 100 G60 G RTU)スケール アップグレード ライセンス スペア

NC55-100G-LIC

NCS 5500 シリーズ 40 G - 100 G60 G RTU)ベース アップグレード ライセンス

NC55-100G-LIC=

NCS 5500 シリーズ 40 G - 100 G60 G RTU)ベース アップグレード ライセンス スペア

NC55-50G-DWDM-LIC

NCS 5500 シリーズ 50 G 帯域幅 DWDM ライセンス

NC55-50G-DWDM-LIC=

NCS 5500 シリーズ 50 G 帯域幅 DWDM ライセンススペア

NC55-50G-MAC-LIC

NCS 5500 シリーズ 50 G 帯域幅 MACsec ライセンス

NC55-50G-MAC-LIC=

NCS 5500 シリーズ 50 G 帯域幅 MACsec ライセンススペア

Software

XR-NC55-P-06.00

IOS-XR 6.0 リリース ソフトウェア ライセンス

XR-NC55-PK9-06.00

IOS-XR 6.0 リリース ソフトウェア ライセンス

XR-NC55-P-06.01

IOS-XR 6.1 リリース ソフトウェア ライセンス

XR-NC55-PK9-06.01

IOS-XR 6.1 リリース ソフトウェア ライセンス

XR-NC55-P-06.02

IOS-XR 6.2 リリース ソフトウェア ライセンス

XR-NC55-PK9-06.02

IOS-XR 6.2 リリース ソフトウェア ライセンス

XR-NC55-P-06.03

IOS-XR 6.3 リリース ソフトウェア ライセンス

XR-NC55-PK9-06.03

IOS-XR 6.3 リリース ソフトウェア ライセンス

XR-NC55-P-06.05

IOS-XR 6.5 リリース ソフトウェア ライセンス

XR-NC55-PK9-06.05

IOS-XR 6.5 リリース ソフトウェア ライセンス

XR-NC55-P-06.06

IOS-XR 6.6 リリース ソフトウェア ライセンス

XR-NC55-PK9-06.06

IOS-XR 6.6 リリース ソフトウェア ライセンス

XR-NC55-P-07.00

IOS-XR 7.0 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.00

IOS-XR 7.0 リリース ソフトウェア ライセンス

XR-NC55-P-07.01

IOS-XR 7.1 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.01

IOS-XR 7.1 リリース ソフトウェア ライセンス

XR-NC55-P-07.02

IOS-XR 7.2 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.02

IOS-XR 7.2 リリース ソフトウェア ライセンス

XR-NC55-P-07.03

IOS-XR 7.3 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.03

IOS-XR 7.3 リリース ソフトウェア ライセンス

XR-NC55-P-07.04

IOS-XR 7.4 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.04

IOS-XR 7.4 リリース ソフトウェア ライセンス

XR-NC55-P-07.05

IOS-XR 7.5 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.05

IOS-XR 7.5 リリース ソフトウェア ライセンス

XR-NC55-P-07.06

IOS-XR 7.6 リリース ソフトウェア ライセンス

XR-NC55-PK9-07.06

IOS-XR 7.6 リリース ソフトウェア ライセンス

柔軟な消費モデル ソフトウェア ライセンス

NCS 5500 シリーズ

ESS-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Essential ソフトウェア RTU v1.0100G 単位

ADV-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials ソフトウェア RTU v1.0100G 単位

ADN-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials ソフトウェア RTU v1.0100G 単位

ESS-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Essential SIA v1.0100G 単位、3 5 年間

ADV-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA100G 単位、 5 年間

ADN-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials SIA v1.0100G 単位、3 5 年間

ESS-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Essential SIA v1.0100G 単位、5 10 年間

ADV-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA100G 単位、 10 年間

ADN-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials SIA v1.0100G 単位、5 10 年間

NCS 5700 シリーズ

ESS-100G-RTU-2

NCS 5700 コアおよびアグリゲーション Essential ソフトウェア RTU v2.0100G 単位

ADN-100G-RTU-2

NCS 5700 コアおよびアグリゲーション Advantage w/ Essentials ソフトウェア RTU v2.0100G 単位

ESS2-100G-SIA-3

NCS 5700 コアおよびアグリゲーション Essential SIA v2.0100G 単位、3 5 年間

ADN2-100G-SIA-3

NCS 5700 コアおよびアグリゲーション Advantage w/ Essentials SIA v2.0100G 単位、3 5 年間

ESS2-100G-SIA-5

NCS 5700 コアおよびアグリゲーション Essential SIA v2.0100G 単位、5 10 年間

ADN2-100G-SIA-5

NCS 5700 コアおよびアグリゲーション Advantage w/ Essentials SIA v2.0100G 単位、5 10 年間

Cisco Network Convergence System 5500 シリーズ永久ソフトウェアライセンスの詳細については、このデータシートを参照してください。NCS 5500 シリーズの柔軟な消費モデルの詳細については、IOS XR ソフトウェアの柔軟な消費モデルのデータシートを参照してください。

保証

Cisco NCS 5500 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

サービスおよびサポート

シスコは、Cisco NCS 5500 シリーズの導入と最適化を成功させるために、各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナー独自の組み合わせで、運用効率とデータセンターネットワークの向上を実現します。シスコ アドバンスド サービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決できます。

このサービスでは、ご使用の Cisco NCS 5500 シリーズに関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

詳細情報

Cisco NCS 5500 シリーズの詳細についてはこちらを参照してください。


文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

2 世代ファントレイの電力消費

7. 重量および消費電力

2022 11 14

NC55-RP-E の写真更新

3. Cisco NCS 5500 シリーズ ルート プロセッサ モジュール

2023 4 11

EOS 速報の更新

1. Cisco NCS 5500 シリーズ ラインカード

2023 4 11







Learn more
