製品の概要

Cisco® Network Convergence System 5501NCS-5501)の成功に基づき、Cisco Network Convergence System 55A1-24Q6H-SNCS-55A1-24Q6H-S)および 55A1-24Q6H-SSNCS-55A1-24Q6H- SS)は、ゼタバイト時代の課題に対応するように設計が改善されています。NCS-55A1-24Q6H-S NCS-55A1-24Q6H-SS は、1 ラックユニットパッケージで高密度 1G/10G/25G/40G/100G 機能を 10G/25G/40G/100G の速度でラインレート MACsec および Precision Time ProtocolPTP)同期イーサネット(SyncE/1588 クラス B タイミングとともに提供します。NCS-55A1-24Q6H-S NCS-55A1-24Q6H-SS は、ビットあたりの消費電力が非常に少ないことに加えて、ディープ パケット バッファリングと、最適化された転送アーキテクチャを備えているため、5G モバイルバックホール、トップオブラック(ToR)、スパイン/リーフ、コンバージド インターコネクト ネットワーク(CIN)といったさまざまなネットワーク上の役割に対応して柔軟に展開できます。Cisco IOS® XR に期待される高度な機能を最大限に活用するように構築された NCS-55A1 固定シャーシモデルは、高度なパケット分類、セグメントルーティング、超広帯域等価コストマルチパス(ECMP)、プログラム可能なネットワーク管理、テレメトリなどの機能を備えており、ネットワークをよりスマートで、より高速で、よりアジャイルなものにできます。

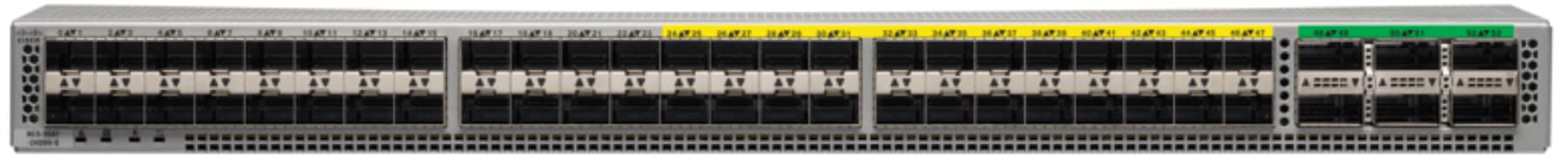

Cisco NCS-55A1-24Q6H-S chassis – MACsec on some ports (6X100G and 16 of the 24X25G ports)

図 1.

Cisco NCS-55A1-24Q6H-S シャーシ:一部のポートで MACsec100 G ポート X 6 と、25 G ポート X 24 のうち 16)、速度 10G/25G/40G/100G

Cisco NCS-55A1-24Q6H chassis

図 2.

Cisco NCS-55A1-24Q6H-SS シャーシ:すべてのポートで MACsec100 G ポート X 625 G ポート X 24、および 10 G ポート X 24)、速度 10G/25G/40G/100G

Cisco IOS XR ソフトウェア概要

Cisco NCS 5500 シリーズの固定シャーシモデルは、業界をリードするキャリアクラスの 64 ビット版 Cisco IOS XR ソフトウェアで稼働し、運用効率の向上、使用率の最適化および優れたサービスアジリティを実現します(Cisco Evolved Programmable Network の一部として)。Cisco IOS XR ソフトウェアには、iPXE ブート、自動プロビジョニング、サードパーティ製アプリケーション ホスティングのネイティブサポート、Machine-to-Machine インターフェイス、テレメトリ、柔軟なソフトウェアパッケージ配信などの充実した機能が備わっています。

ソフトウェア要件

Cisco NCS-55A1-24Q6H-S の固定シャーシは、Cisco IOS XR ソフトウェアリリース 6.6.25 以降をサポートしています。

Cisco NCS-55A1-24Q6H-SS の固定シャーシは、Cisco IOS XR ソフトウェアリリース 7.2.1 以降をサポートしています。

仕様

1 4 に、Cisco NCS-55A1-24Q6H-S および NCS-55A1-24Q6H-SS の固定シャーシの主な仕様を示し
ます。

表 1.        機能と利点

機能

NCS-55A1-24Q6H-S の仕様

NCS-55A1-24Q6H-SS の仕様

統合インターフェイス

1102540、および 100 ギガビットイーサネットをサポート

1102540、および 100 ギガビットイーサネットをサポート

業界をリードするキャリアクラス Cisco IOS XR ソフトウェア

可視性およびテレメトリ

Machine-to-Machine インターフェイス

アプリケーション ホスティング

柔軟なプラットフォームおよびパッケージ
ング

モジュール方式

自動化

可視性およびテレメトリ

Machine-to-Machine インターフェイス

アプリケーション ホスティング

柔軟なプラットフォームおよびパッケージ
ング

モジュール方式

自動化

管理ポート

システムコンソールへの容易なアクセスを
実現

システムコンソールへの容易なアクセスを
実現

外部 USB ポート

イメージとファイルの管理を簡素化

イメージとファイルの管理を簡素化

ソリッドステートドライブ(SSD

ソフトウェアイメージ、設定、ロギング、リカバリ保存用のメモリ

ソフトウェアイメージ、設定、ロギング、リカバリ保存用のメモリ

消費電力

超低消費電力(ギガビットあたりの 0.37 W

超低消費電力(ギガビットあたりの 0.37 W

冗長性

冗長構成ファントレイ

冗長構成 AC/DC 電源装置

冗長構成ファントレイ

冗長構成 AC/DC 電源装置

表 2.        仕様

機能

NCS-55A1-24Q6H-S の仕様

NCS-55A1-24Q6H-SS の仕様

シャーシの製品 ID

NCS-55A1-24Q6H

NCS-55A1-24Q6H-SS

インターフェイス

1 G/10 G ポート X 24

1 G/10 G/25 G ポート X 24

40 G/100 G ポート X 6

1 G/10 G ポート X 24

1 G/10 G/25 G ポート X 24

40 G/100 G ポート X 6

統合ルートプロセッサ

6 コア x86 CPU1.9 GHz)で動作する Cisco IOS XR 64 ビットソフトウェア

6 コア x86 CPU1.9 GHz)で動作する Cisco IOS XR 64 ビットソフトウェア

管理ポート

コンソールおよび管理用 RJ-45 ポート X 2

コンソールおよび管理用 RJ-45 ポート X 2

フレキシブル転送ポート

100 G X 6Quad Small Form-Factor PluggableQSFP28 オプティクス)

40 G をサポートする QSFP+ オプティクス。10 G/25 G ブレークアウトオプション X 4 を利用可能

25 G X 24SFP28 オプティクス)

10 G X 24SFP28 オプティクス)

SFP28 ポートで SFP+ または SFP オプティクスをサポート可能(詳細については、サポートされるオプティクスのマトリックスを参照)

100 G X 6Quad Small Form-Factor PluggableQSFP28 オプティクス)

40 G をサポートする QSFP+ オプティクス。10 G/25 G ブレークアウトオプション X 4 を利用可能

25 G X 24SFP28 オプティクス)

10 G X 24SFP28 オプティクス)

SFP28 ポートで SFP+ または SFP オプティクスをサポート可能(詳細については、サポートされるオプティクスのマトリックスを参照)

システム メモリ

32 GB

32 GB

SSD ドライブ

128 GB

128 GB

タイミング ポート

1 パルス/秒(PPS)イン/アウト、10 MHz イン/アウト、時刻(ToD

内部グローバルナビゲーション衛星システム(GNSS*

* ハードウェア対応、ソフトウェアサポートについてはリリースノートをご確認ください

1 パルス/秒(PPS)イン/アウト、10 MHz イン/アウト、時刻(ToD

内部グローバルナビゲーション衛星システム(GNSS*

* ハードウェア対応、ソフトウェアサポートについてはリリースノートをご確認ください

パフォーマンス

900 Gbps(最大)のシステムスループット

100 G ポート X 6 および 25 G ポート X 16 のすべてで速度 10G/25G/40G/100G でフルラインレート MACsec 暗号化対応

900 Gbps(最大)のシステムスループット

100 G ポート X 610 G ポート X 24、および 25 G ポート X 24 のすべてで速度 10G/25G/
40G/100G でフルラインレート MACsec 暗号化対応

ルートの拡張性

最大 110 万の Forwarding Information BaseFIB)エントリ

最大 200 万の Forwarding Information BaseFIB)エントリ

電源および冷却機能

ホットスワップ可能電源装置 X 21+1 冗長構成)

ホットスワップ可能ファントレイ X 2(冗長化システム冷却)

ホットスワップ可能電源装置 X 21+1 冗長
構成)

ホットスワップ可能ファントレイ X 2(冗長化システム冷却)

消費電力

通常:330 W25 °C/77 °F

最大:450 W55 °C/131 °F

通常:400 W25 °C/77 °F

最大:550 W55 °C/131 °F

物理仕様

高さ:4.40 cm1 RU/1.73 インチ)

幅:44.20 cm17.4 インチ)

奥行:55.19 cm21.7 インチ)

重量:10.8 kg23.8 ポンド)

高さ:4.40 cm1 RU/1.73 インチ)

幅:44.20 cm17.4 インチ)

奥行:55.19 cm21.7 インチ)

重量:11.2 kg24.7 ポンド)

表 3.        Cisco IOS XR ソフトウェアリリース 6.6.25 以降でサポートされているソフトウェア機能

機能

仕様

レイヤ 2

  レイヤ 2 スイッチ ポート
  IEEE 802.1Q VLAN カプセル化/Q-in-Q カプセル化
  IEEE 802.1ad
  Cisco Bundle Ethernet テクノロジー(Ethernet Bundle あたり最大 64 ポート)
  Link Aggregation Control Protocol LACP ):IEEE 802.3ad
  全ポートでジャンボ フレームをサポート(最大 9216 バイト)
  レイヤ 2 イングレス アクセス コントロール リスト(ACL
  レイヤ 2 AC-AC クロスコネクト
  イーサネットフローポイント(EFP )および VLAN トランク
  仮想ルータ冗長プロトコル(VRRP

レイヤ 3

  IPv4 および IPv6 ユニキャスト
  レイヤ 3 インターフェイス:物理インターフェイスおよびサブインターフェイス
  ルーティングプロトコル:スタティック、Open Shortest Path First OSPFv2 )、OSPFv3 Intermediate System to Intermediate System IS-IS )、IS-ISv6 、ボーダー ゲートウェイ プロトコル(BGP
  64 方向 Equal-Cost Multipath ECMP
  レイヤ 3 イングレス/ イーグレス IPv4 ACL および IPv6 ACL
  双方向フォワーディング検出(BFD
  シスコのイーサネット バンドル テクノロジー(イーサネットバンドルあたり最大 64 ポート)
  LACP IEEE 802.3ad
  ジャンボフレームのサポート(最大 9,216 バイト)
  VRRP
  レイヤ 3 VPN

マルチプロトコル ラベル スイッチング(MPLS

  ラベル スイッチング
  ラベル配布プロトコル(LDP
  MPLS トラフィック エンジニアリング
  Ethernet over MPLS EoMPLS

セグメントルーティング(SR

  セグメント ルーティングベースの転送
  セグメントルーティング対応の IS-IS 拡張
  セグメントルーティング対応の OSPF 拡張
  BGP イーグレス ピアリング エンジニアリング
  セグメント ルーティング トラフィック エンジニアリング(SR-TE
  Segment Routing Topology-Independent Loop Free Alternatives TI-LFA

Quality of ServiceQoS

  階層型 QoS
  サービスクラス(レイヤ 2 )、IP DiffServ コードポイント(DSCP )(レイヤ 3 )、IP ACL (レイヤ 3/4 )、IP プレシデンス(タイプオブサービス(ToS )レイヤ 3 )に基づくイングレス分類
  DSCP マーキング
  ユーザトラフィック用に 8 つのキュー
  プライオリティキューイングのサポート

自動化

  ゼロタッチプロビジョニング(ZTP )、iPXE
  構成管理
  ネットワーク設定プロトコル(NETCONF/YANG モデル)

セキュリティ

  ACL 、コントロールプレーン保護、管理プレーン保護、ルーティング認証、認証/ 認可/ アカウンティング(AAA )および TACACS+ Secure Shell SSH Protocol Simple Network Management Protocol SNMP v3 、ルートポリシー言語(RPL )などの包括的なネットワークセキュリティ機能を提供
  レイヤ 2 イングレス ACL
  レイヤ 3 イングレス ACL

管理

  MIB XML JSON GPB SNMP
  MPLS 運用、管理、保守(OAM )(ラベルスイッチドパス(LSP ping LSP traceroute
  イーサネット OAM

表 4.        環境特性

プロパティ

仕様

通常動作温度

ポート(S)吸気供給:0 40 °C32 104 °F

ポート(S)排気供給:0 35 °C32 95 °F)(NCS-55A1-24Q6H-S のみ)

非動作時(保管時)温度

-40 70 °C-40 158 °F

湿度(動作時)

5 95%(結露しないこと)

保管(相対)湿度

5 95%40 °C 時。NEBS GR-63-CORE 規格)

高度

0 3,000 m0 9,842 フィート)

電源入力

海外利用可能な AC 範囲(90 265V50 60 Hz

海外利用可能な DC 範囲(-40 -72 V

エアーフロー

前面から背面

背面から前面(NCS-55A1-24Q6H-S のみ)

適合標準規格

表 5.        適合標準規格 :安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2014/30/EU および 2014/35/EU による CE マーキングに準拠しています。

安全性

  UL 60950-1 2
  CAN/CSA-C22.2 No. 60950-1 2
  EN 60950-1 2
  IEC 60950-1 2
  GB4943

EMC:エミッション

  47CFR Part 15 CFR 47 )クラス A
  AS/NZS CISPR22 クラス A
  CISPR22 クラス A
  EN55022 クラス A
  ICES003 クラス A
  VCCI クラス A
  EN61000-3-2
  EN61000-3-3
  KN22 クラス A
  CNS13438 クラス A

EMC:イミュニティ

  EN55024
  CISPR24
  EN300386
  KN 61000-4 シリーズ

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

サポート対象トランシーバモジュール

Cisco NCS 5500 シリーズでサポートされているトランシーバモジュールのマトリックスを参照してくださいwww.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html

1G 自動ネゴシエーションは、1 G/10 G/25 G 24 ポートではサポートされないことに注意してください。

構成情報

表 6.        発注情報:永久

製品番号

製品の説明

NCS-55A1-24Q6H-S

NCS55A1 固定 24 X 10 G24 X 25 G6 X 100 G シャーシ

NCS-1100W-ACFW

NCS 5500 AC 1100 W 電源装置ポート(S)吸気/前面から背面

NCS-1100W-ACRV

NCS 5500 AC 1100 W 電源装置ポート(S)排気/背面から前面

NCS-1100W-DCRV

NCS 5500 DC 1100 W 電源装置ポート(S)排気/背面から前面

NCS-950W-DCFW

NCS 5500 DC 950 W 電源装置ポート(S)吸気/前面から背面

NCS-1RU-ACC-KIT

NCS 5500 アクセサリキット(1 RU シャーシ用)

NC55-A1-FAN-FW

NCS 5500 ファントレイ 1 RU シャーシポート(S)吸気/前面から背面

NC55-A1-FAN-RV

NCS 5500 ファントレイ 1 RU シャーシポート(S)排気/背面から前面

XR-NC55-P-06.06

Cisco IOS XR IP/MPLS コア ソフトウェア

XR-NC55-PK9-06.06

Cisco IOS XR IP/MPLS コア ソフトウェア 3DES

NCS-55A1-24Q6H-SS

NCS55A1 固定 24 X 10 G24 X 25 G6 X 100 G MACsec シャーシ

NCS-1100W-ACFW

NCS 5500 AC 1100 W 電源装置ポート(S)吸気/前面から背面

NCS-950W-DCFW

NCS 5500 DC 950 W 電源装置ポート(S)吸気/前面から背面

NCS-1RU-ACC-KIT

NCS 5500 アクセサリキット(1 RU シャーシ用)

NC55-A1-FAN-FW

NCS 5500 ファントレイ 1 RU シャーシポート(S)吸気/前面から背面

XR-NC55-P-07.02

Cisco IOS XR IP/MPLS コア ソフトウェア

XR-NC55-PK9-07.02

Cisco IOS XR IP/MPLS コア ソフトウェア 3DES

表 7.        構成情報:永久のソフトウェアライセンス

製品番号

製品の説明

NC55P-BDL-100T

NCS 5500 SW 4 X バンドルライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-ADVL3-100T

NCS 5500 L3VPN ライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-ADVL2-100T

NCS 5500 L2VPN ライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-CRAGR-100T

NCS 5500 コア/アグリゲーションライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-PEER-100T

NCS 5500 ピアリングライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-ADVDC-100T

NCS 5500 Advance Data Center ライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-MSEC-100T

NCS 5500 MACsec ライセンス(NCS 5500 Base100 G 帯域幅用)

NC55P-TIMING-F

NCS 5500 Timing/Mobility ライセンス(固定構成シャーシ用)

表 8.        構成情報:柔軟な消費モデル

製品番号

製品の説明

NCS-55A1-24Q6-SYS

NCS55A1 固定 24 X 10 G24 X 25 G、および 6 X 100 G シャーシと柔軟な消費モデル(スマートライセンスが必要)

NCS-55A1-24Q6-TRK

NCS 55A1 固定 24 X 1025 G、および 6 X 100 G シャーシ ハードウェア トラッキング PID

NCS-1100W-ACFW

NCS 5500 AC 1100 W 電源装置ポート(S)吸気/前面から背面

NCS-1100W-ACRV

NCS 5500 AC 1100 W 電源装置ポート(S)排気/背面から前面

NCS-1100W-DCRV

NCS 5500 DC 1100 W 電源装置ポート(S)排気/背面から前面

NCS-950W-DCFW

NCS 5500 DC 950 W 電源装置ポート(S)吸気/前面から背面

NCS-1RU-ACC-KIT

NCS 5500 アクセサリキット(1 RU シャーシ用)

NCS-1RU-FAN-FW

NCS 5500 1 RU シャーシファントレイポート(S)吸気/前面から背面

NCS-1RU-FAN-RV

NCS 5500 1 RU シャーシファントレイポート(S)排気/背面から前面

NCS-55A1-24QX-SYS

NCS55A1 固定 24 X 10 G24 X 25 G、および 6 X 100 G MACsec シャーシと柔軟な消費モデル(スマートライセンスが必要)

NCS-55A1-24QX-TRK

NCS 55A1 固定 24 X 1025 G、および 6 X 100 G MACsec シャーシ ハードウェア トラッキング PID

NCS-1100W-ACFW

NCS 5500 AC 1100 W 電源装置ポート(S)吸気/前面から背面

NCS-950W-DCFW

NCS 5500 DC 950 W 電源装置ポート(S)吸気/前面から背面

NCS-1RU-ACC-KIT

NCS 5500 アクセサリキット(1 RU シャーシ用)

NCS-1RU-FAN-FW

NCS 5500 1 RU シャーシファントレイポート(S)吸気/前面から背面

表 9.        構成情報:柔軟な消費モデルのソフトウェアライセンス

製品番号

製品の説明

ESS-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Essential ソフトウェア RTU v1.0100G
単位

ADV-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials ソフトウェア RTU v1.0100G 単位

ADN-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials ソフトウェア RTU v1.0100G 単位

ESS-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Essential SIA100G 単位、3 5 年間のサブスクリプション

ADV-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA100G 単位、3 5 年間のサブスクリプション

ADN-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials SIA100G 単位、3 5 年間のサブスクリプション

ESS-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Essential SIA100G 単位、5 10 年間のサブスクリプション

ADV-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA100G 単位、5 10 年間のサブスクリプション

ADN-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Advantage w Essentials SIA100G 単位、5 10 年間のサブスクリプション

Cisco Network Convergence System 5500 シリーズ永久ソフトウェアライセンスの詳細については、このデータシートを参照してください。NCS 5500 シリーズの柔軟な消費モデルの詳細については、IOS XR ソフトウェアの柔軟な消費モデルのデータシートを参照してください。

保証

Cisco NCS 5500 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

サービスおよびサポート

シスコは、Cisco NCS 5500 シリーズの導入と最適化を成功させるために、各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナー独自の組み合わせで、運用効率とデータセンターネットワークの向上を実現します。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco Smart Net Total Care® サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスして、ミッションクリティカルな問題を解決できます。このサービスでは、ご使用の Cisco NCS 5500 シリーズに関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、およびサードパーティの補助機器を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

詳細情報

Cisco NCS 5500 シリーズの詳細についてはこちらを参照してください。


文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

マイナー変更

NCS-55A1-24Q6H-SS データシート

2022 9 13
