新しい Cisco NCS 5500 48 X 1/10 / 25G ラインカードでは、モジュラ NCS 5500 シャーシファミリ内の低速インターフェイスのポート密度が向上しています。

製品の概要

Cisco Global Cloud Index の予測によると、デジタル化によって、世界のデータセンターとパブリック/プライベート クラウド ネットワークのトラフィックが年間 25% 以上拡大し、2019 年までには 3 倍に増加します。ネットワークプロバイダーがこれらの課題に対応するのを支援するため、Cisco® Network Convergence System 5500 シリーズは、超高ポート密度、ディープ パケット バッファリング、およびこれらのタイプの導入に最適化された転送ハードウェアなどを備えています。

Cisco NCS 5500 シリーズのモジュラ型シャーシはお客様のニーズに対応するよう各種のラインカードに対応しており、インターフェイスやポート密度の柔軟性に加え、転送 ASIC での全帯域幅使用といった特徴を備えています。

Cisco NC55-32T16Q4H ラインカード(図1)は、1/10G10/25G、および 40/100G の組み合わせを提供し、モバイルバックホール市場などで必要とされるような集約アプリケーションを最適にサポートします。

このラインカードはモジュラ型シャーシの NCS 5500 シリーズのいずれでも使用できます。

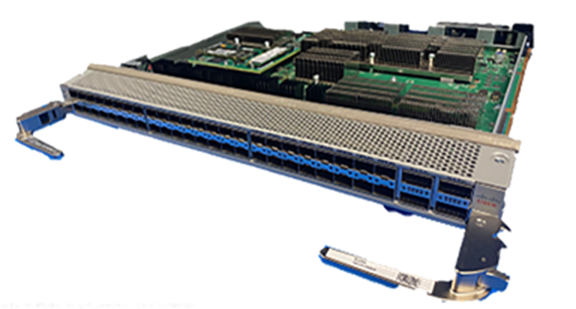

Cisco NCS 5500 Series 48-port 1/10/25G base line card

図 1.

Cisco NCS 5500 シリーズ 48 ポート 1/10/25G ベースラインカード

このラインカードは、1/10G ポートで SFP/SFP+10/25G ポートで SFP+/SFP2840/100G ポートで QSFP+/QSFP28 をサポートします。

Cisco IOS XR ソフトウェア概要

Cisco NCS 5500 シリーズは、業界をリードするキャリアクラスの 64 ビット版 Cisco IOS® XR ソフトウェアで稼働し、運用効率の向上、使用率の最適化および優れたサービスアジリティを実現します(進化したプログラマブルネットワーク)。Cisco IOS XR ソフトウェアには、iPXE ブート、自動プロビジョニング、サードパーティ製アプリケーション ホスティングのネイティブサポート、Machine-to-Machine インターフェイス、テレメトリ、柔軟なソフトウェアパッケージ配信などの充実した機能が備わっています。

サポートされる機能の一覧については、Cisco Feature Navigator [英語] をご参照ください。

ソフトウェア要件

新しい NCS 5500 ラインカードは、Cisco IOS XR ソフトウェアリリース 7.2.2 以降でサポートされます。

特長と利点

1 NCS 5500 シリーズラインカードの機能と利点を示します。表 2 に、新世代ラインカードの機能と利点を示します。表 3 にラインカード向けのソフトウェア機能サポートの概要を示し、表 4 に環境機能を示し、表 5 に規制標準への準拠の詳細を示します。

表 1.                Cisco NCS 5500 シリーズ 48 X 1/10/25G ラインカードの機能と利点(Cisco IOS XR ソフトウェア 7.2.2 以降)

機能

利点

統合インターフェイス

1 GE10 GE25 GE40 GE100 GE

業界をリードするキャリアクラス Cisco IOS XR ソフトウェア

可視性およびテレメトリ

Machine-to-Machine インターフェイス

アプリケーション ホスティング

柔軟なプラットフォームおよびパッケージング

モジュール方式

自動化

管理ポート

システムコンソールへの容易なアクセスを実現

外部 USB ポート

イメージとファイルの管理を簡素化

組み込み USBeUSB)ストレージ

ソフトウェアイメージ、設定、ロギング、リカバリ保存用のフラッシュメモリデバイス

電力消費

ギガビットイーサネットによる超低消費電力

冗長性

冗長ルートプロセッサ

冗長システムコントローラ

冗長ファブリックカード

冗長構成ファントレイ

冗長構成 AC/DC 電源装置

表 2.                NCS 5500 シリーズ 48 X 1/10 / 25G ラインカードの機能と利点

機能

利点

製品 IDPID

NC55-32T16Q4H-A

仕様

  32 ポート 1/10 ギガビットイーサネット
  16 ポート 10/25 ギガビットイーサネット
  4 ポート 40/100 ギガビットイーサネット
  1 つの転送用 ASIC
  最小 256K IPv4 または 64K IPv6 ルートのオンチップテーブル(350K IPv4 または 160K IPv6 インターネット プレフィックス配布)
  786K IPv4 ホストルート、MAC MPLS ラベル用のオンチップテーブル
  ネットワーク アクセス コントロール リスト(ACL )と QoS 用のオンチップ TCAM Ternary Content-Addressable Memory
  ルートプロセッサ NC55-RP-E と組み合わせた SyncE IEEE1588 PTP をサポート
  ルートプロセッサ NC55-RP2-E と組み合わせた Class-C タイミングをサポート

消費電力

トランシーバ付きラインカード:

標準:306W

最大:370W

物理仕様

高さ:4.27 cm1.69 インチ)

幅:42.9 cm16.89 インチ)

奥行:43.32 cm17.89 インチ)

重量:5.99 kg13.22 ポンド、オプティクスを除く)

表 3.                NCS 5500 モジュラ型シャーシの Cisco IOS XR ソフトウェアでサポートされるソフトウェア機能

注:                    リストはサポートされる機能の一部です。新しいソフトウェアリリースでサポートされている機能もあります。

機能

利点

レイヤ 2

  レイヤ 2 スイッチ ポート
  IEEE 802.1Q VLAN カプセル化/Q-in-Q カプセル化
  IEEE 802.1ad
  Cisco Bundle Ethernet テクノロジー(Ethernet Bundle あたり最大 32 ポート)
  Link Aggregation Control Protocol LACP ):IEEE 802.3ad
  全ポートでジャンボ フレームをサポート(最大 9,216 バイト)
  L2 イングレス アクセス コントロール リスト(ACL
  L2 AC-AC クロスコネクト
  Integrated Routing and Bridging IRB
  イーサネットフローポイント(EFP )および VLAN トランク
  仮想ルータ冗長プロトコル(VRRP

レイヤ 3

  IPv4 および IPv6 ユニキャスト
  レイヤ 3 インターフェイス:物理インターフェイスおよびサブインターフェイス
  ルーティングプロトコル:スタティック、Open Shortest Path First OSPFv2 )、OSPFv3 Intermediate System to Intermediate System ISIS )、ISISv6 、ボーダー ゲートウェイ プロトコル(BGP
  64 方向 Equal-Cost Multipath ECMP
  L3 イングレス/ イーグレス IPv4 ACL および IPv6 ACL
  双方向フォワーディング検出(BFD
  Cisco Bundle Ethernet テクノロジー(Ethernet Bundle あたり最大 32 ポート)
  Link Aggregation Control Protocol LACP ):IEEE 802.3ad
  ジャンボフレームのサポート(最大 9,216 バイト)
  仮想ルータ冗長プロトコル(VRRP
  レイヤ 3 バーチャル プライベート ネットワーク(L3VPN

MPLS

  ラベル スイッチング
  LDP
  MPLS トラフィック エンジニアリング
  Ethernet over MPLS EoMPLS

セグメント ルーティング

  セグメント ルーティングベースの転送
  セグメントルーティング対応の ISIS 拡張
  セグメントルーティング対応の OSPF 拡張
  BGP イーグレス ピアリング エンジニアリング
  セグメント ルーティング トラフィック エンジニアリング(SR-TE
  Segment Routing Topology Independent Loop Free Alternatives TI-LFA

Quality of ServiceQoS

  Quality of Service QoS
  サービスクラス(L2 )、IP DiffServ コードポイント(L3 )、IP ACL L3/L4 )、IP プレシデンス(タイプオブサービス(ToS L3 )に基づくイングレス分類
  DSCP マーキング
  ユーザトラフィック用に 8 つのキュー
  プライオリティキューイングのサポート

自動化

  ゼロタッチプロビジョニング(ZTP )、iPXE
  構成管理
  ネットワーク設定プロトコル(NETCONG/YANG モデル)

セキュリティ

  ACL 、コントロールプレーン保護、管理プレーン保護、ルーティング認証、認証、許可、およびアカウンティング(AAA )および Terminal Access Controller Access-Control System Plus TACACS+ )、Secure Shell SSH Protocol SNMPv3 RPL などの包括的なネットワークセキュリティ機能を提供
  レイヤ 2 イングレス ACL
  レイヤ 3 イングレス ACL
  BGP フロー仕様

管理

  MIB XML JSON GPB SNMP
  MPLS OAM (ラベルスイッチドパス(LSP ping LSP traceroute
  イーサネット OAM

サポート対象トランシーバモジュール

Cisco Optics Compatibility Matrix ツールにアクセスして、サポートされているトランシーバ/光モジュールのサポートを確認してください。

表 4.                環境特性

機能

利点

動作温度

0 40°C32 104°F

非動作時(保管時)温度

-40 158°F-40 70°C

湿度(動作時)

5 95%(結露しないこと)

注:乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと。

保管(相対)湿度

5 95%40°C 時。NEBS GR-63-CORE 規格)

注:乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと。

高度

0 10,000 フィート(0 3000 m

電源入力

海外利用可能な AC 範囲(90 265V50 60Hz

海外利用可能な DC 範囲(-40 -72V

エアー フロー

前面から背面

表 5.                適合標準規格 :安全性および EMC

機能

利点

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

ネットワーク機器建築基準(NEBS

GR-63-COREGR-1089-CORE に適合するように設計

安全性

  UL 60950-1 2
  CAN/CSA-C22.2 No. 60950-1 2
  EN 60950-1 2
  IEC 60950-1 2
  AS/NZS 60950-1
  GB4943

EMC 規格

  47CFR Part 15 CFR 47 )クラス A
  AS/NZS CISPR22 クラス A
  CISPR22 クラス A
  EN55022 クラス A
  ICES003 クラス A
  VCCI クラス A
  EN61000-3-2
  EN61000-3-3
  KN22 クラス A
  CNS13438 クラス A

EMC イミュニティ

  EN55024
  CISPR24
  EN300386
  KN 61000-4 シリーズ

危険物質(RoHS)に関する制限

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

NCS 5500 の適合規格の遵守と安全規格に関する詳細情報を取得できます。

発注情報

表 6.                NCS 5500 シリーズのラインカードに関する発注情報

製品番号

サブコンポーネント

製品の説明

NC55-32T16Q4H-BA



NCS 5500 シリーズ 48 ポート(1/10/25 GE ベースラインカードバンドル)の、成長に応じた投資による消費モデル

NC55-32T16Q4H-A

NCS 5500 32X1016X25、および 4X100 ラインカードベース

NC55-32T16Q4H-LIC

NCS 5500 32X1016X25、および4X100ラインカードベース使用権ライセンス

NC55-32T16Q4H-BA=



NCS 5500 シリーズ 48 ポート(1/10/25 GE ベースラインカードスペアバンドル)の、成長に応じた投資による消費モデル

NC55-32T16Q4H-A

NCS 5500 32X1016x25、および 4X100 ラインカードベース

NC55-32T16Q4H-LIC

NCS 5500 32X1016X25、および 4X100 ラインカードベース使用権ライセンス

NC-55-32T16Q4H-A

NC-55-32T16Q4H-A

NCS 5500 シリーズ 48 ポート(1/10/25 GEベースラインカード)柔軟な消費モデル(スマートライセンスが必要)

NC-55-32T16Q4H-A=

NC-55-32T16Q4H-A

NCS 5500 シリーズ 48 ポート(1/10/25 GEベースラインカード)柔軟な消費モデル(スマートライセンスが必要)スペア

ソフトウェア

XR-NC55-P-07.02



Cisco IOS XR ソフトウェアリリース 7.2.2 ソフトウェアイメージ

XR-NC55-PK9-07.02



Cisco IOS XR ソフトウェアリリース 7.2.2 ソフトウェア暗号化イメージ

表 7.                構成情報:柔軟な消費モデルのソフトウェアライセンス

製品番号

製品の説明

ESS-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Essential ソフトウェア RTU v1.0100G 単位

ADV-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials ソフトウェア RTU v1.0100G 単位

ADN-100G-RTU-1

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials ソフトウェア RTU v1.0100G 単位

ESS-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Essential SIA100G 単位、3 5 年間のサブスクリプション

ADV-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA100G 単位、3 5 年間のサブスクリプション

ADN-100G-SIA-3

NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials SIA100G 単位、3 5 年間のサブスクリプション

ESS-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Essential SIA100G 単位、5 10 年間のサブスクリプション

ADV-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA100G 単位、5 10 年間のサブスクリプション

ADN-100G-SIA-5

NCS 5500 コアおよびアグリゲーション Advantage w Essentials SIA100G 単位、5 10 年間のサブスクリプション

Cisco Network Convergence System 5500 シリーズ永久ソフトウェアライセンスの詳細については、このデータシートを参照してください。NCS 5500 シリーズの柔軟な消費モデルの詳細については、IOS XR ソフトウェアの柔軟な消費モデルのデータシートを参照してください。

保証情報

Cisco NCS 5500 シリーズ ルータには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。
