コントロールプレーン、フォワーディングプレーン、管理プレーンの要素、集中型のネットワークタイミング、完全なデバイスのプログラマビリティ、およびサービス オーケストレーション。Cisco®NCS 560-7 ルートスイッチプロセッサ 4 は、プログラム可能な新しい導入モデルや、高度なレイヤ 2 およびレイヤ 3 サービスのコンバージェンスに対応するように設計された、強力な集中管理型エンジンです。NCS 560-7 RSP4(図 1)は、コンバージド サービス プロバイダー ネットワークの進化する要件に対応し、モバイル X ホール、無線アクセスネットワーク(RAN)の集約、キャリアイーサネット、データセンター相互接続(DCI)向けに、MPLS、セグメントルーティング、セグメント ルーティング トラフィック エンジニアリング、高度なイーサネット VPN テクノロジーなど、さまざまなアドバンスドテクノロジーを提供します。トラストアンカー ハードウェア インフラストラクチャとソフトウェア対応のセキュリティ機能が組み込まれているため、NCS 560-7 RSP4 は信頼できるセキュアなプラットフォームです。NCS 560-7 RSP4 は、サービスプロバイダーが革新的なトラフィック管理、パケットスイッチング、インテリジェント ルーティング、およびサービス作成機能を追加するのに役立ちます。

製品の概要

NCS 560-7 RSP4 モジュールには、個別のコントロールプレーン、フォワーディング(データ)プレーン、および管理プレーンコンポーネントが搭載されています。また、Cisco IOS-XR®ソフトウェア オペレーティング システムおよびプラットフォーム制御ソフトウェア用の主要なコントロールプレーン CPU が含まれています。フォワーディング(データ)プレーンのパケット処理とトラフィック管理は、RSP に組み込まれたキャリアイーサネット特定用途向け集積回路(ASIC)によって実行されます。

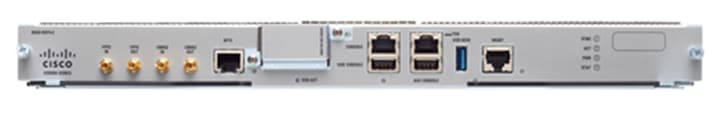

NCS 560-7 RSP4



NCS 560-7 RSP4

図 1.

NCS 560-7 RSP4

コンバージドアクセスおよびアグリゲーション ネットワーク向けの完全に分散された独自のパケット機能

Cisco NCS 560-7 ルートスイッチプロセッサ 4 は、次のイーサネット インターフェイス モジュールと互換性があります。

      Cisco NCS 560 2 ポート 40/100GE QSFP28 モジュール:このモジュールは、2 個の 40/100 ギガビット イーサネット ポートをサポートします。

      Cisco ASR 900 シリーズ 8 ポート 10GE SFP+ モジュール:このモジュールは、8 個の SFP+ ポートをサポートします。

      Cisco ASR 900 シリーズ 8/16 ポート 1GE SFP/CSFP + 1 ポート 10GE SFP+/1/2 ポート GE SFP/CSFP モジュール:このモジュールは、最大 18 個の ギガビットイーサネット CSFP ポートまたは最大 16 個のギガビットイーサネット CSFP ポートおよび 1 個の 10 ギガビットイーサネット SFP+ ポートをサポートします。

      Cisco NCS 560 1 ポート 100/200GE CFP2 DCO モジュール:このモジュールは、1 個の 100 ギガビット イーサネット ポートまたは 1 個の 200 ギガビット イーサネット ポートをサポートします。

      Cisco NCS 560 2 ポート 100GE QSFP28/QSFP-DD モジュール:このモジュールは、2 個の 100 ギガビット イーサネット ポートをサポートします。

      Cisco ASR 900 シリーズ 8 ポート 10GE SFP+ イーサネット専用モジュール:このモジュールは、8 個の SFP+ ポートをサポートします。

      Cisco NCS 560 シリーズ ルータの 8 ポート 10GESFP+/ 25GE SFP28、または 4 ポート 50GESFP56)モジュール。このモジュールは、8 つの 10/25 ギガビット イーサネット ポートまたは 4 つの 50 ギガビット イーサネット ポートをサポートします。

また、Cisco NSC 560-7 ルートスイッチプロセッサ 4 は、外部アンテナと直接インターフェイスできる、現場交換が可能なグローバルナビゲーション衛星システム(GNSS)モジュールもサポートしています。この GNSS モジュールは GPS(全地球測位システム)、GLONASSGALILEOBEIDUQZSSSBAS などの複数の衛星システムをサポートしています。

Cisco NCS 560-7 ルートスイッチプロセッサ 4 は、2つの異なるメモリ(TCAM)構成で使用でき、大規模および超大規模機能をサポートします。ソフトウェアは 2 つの RSP で同一です。

Cisco NCS 560-7 インターフェイスモジュールのサポートは、使用する RSP のタイプに依存しません。NCS 560 シリーズ インターフェイス モジュールのデータシートには、NCS 560-7 RSP のスロット互換性マトリクスが含まれています。

機能と利点

機能

利点

キャリア イーサネット

階層型 Quality of ServiceH-QoS)、IPv4IPv6MPLS、セグメントルーティング、セグメント ルーティング トラフィック エンジニアリング(SR-TE)、オンデマンドネクストホップ(ODN)、トポロジに依存しないループフリー代替(TI-LFA)、レイヤ 2 VPNVPLS/H-VPLS)、イーサネット VPNEVPN-VPWS)、およびレイヤ 3 VPN サービスなど、重要なキャリア イーサネット テクノロジーを提供します。ラインレートパフォーマンスを提供し、インテリジェントなパケットスイッチングおよびルーティング動作を実現する一方で、革新的なトラフィック管理機能を組み込みます。キャリアイーサネットのデバイスプログラマビリティおよびサービス オーケストレーション機能は、進化したプログラマブル ネットワーク ソリューション アーキテクチャの一部として組み込まれています。

MEF CE 3.0認定。

サービスの強化

トラフィッククラス別の高度な計測が行われ、双方向パケットやバイト量に関する統計情報が得られます。レイヤ 2 接続障害管理(CFM)やレイヤ 3 IP サービスレベル契約(IP SLA)、MPLS OAM などの多彩な運用、管理、保守(OAM)機能により、さらに優れたサービスを提供できます。

サービススケール

小さい設置面積で柔軟性に優れた高いサービススケーラビリティを提供し、ポイントツーポイントおよびマルチポイントサービスで高いパフォーマンスと拡張性を実現して、最も要求の厳しい有線およびワイヤレスアプリケーションの要件に対応します。

クロックおよびタイミングサービス

グローバルナビゲーション衛星システム(GNSS)、Building Integrated Timing SupplyBITS)、10 MHz1 パルス/秒(1 PPS)、および時刻(TOD)インターフェイスに対する統合サポートなど、最新のユニファイドネットワークで必要とされる重要な機能を提供します。NCS 560-7 ルータの中央システムのクロックおよびタイミング機能として、Cisco NCS 560 RSP は同期イーサネット(SyncE)、IEEE 1588-2008 高精度時間プロトコル(PTP)をサポートします。NCS 560-7 ルータは、IEEE 1588-2008 オーディナリクロック、境界クロック、エンドツーエンド トランスペアレント クロック、および IEEE 1588-2008 タイミング ドメインにおけるプライマリクロックとして機能できます。

高可用性およびモジュール性

ルートスイッチプロセッサ 4 のペアを Cisco NCS 560 システムシャーシの完全なモジュラ型プラットフォームに挿入すると、すべてのハードウェアコンポーネントに対してオプションのシャーシ内ハードウェア冗長性が得られるほか、In-Service Software UpgradeISSU)を使用したソフトウェア冗長性がサポートされます。

Cisco NCS 560-7 ルータに 2 つの RSP を挿入することで、1 つをアクティブモード、もう 1 つをホットスタンバイモードで動作させることができます。Cisco NCS 560 RSP は、Field-Replaceable UnitFRU)です。また、Cisco NCS 560 システムの動作中でもホットスワップ(OIR)が可能です。Cisco NCS 560 システムでのアクティブ RSP の取り外し時や障害発生時には、スタンバイ RSP に自動的に切り替わります。

管理インターフェイス

システムに対するアウトオブバンド(OOB)管理インターフェイスが搭載されています。ルータへの柔軟なアクセスを提供するため、USB コンソールまたはシリアルコンソールポートとして機能するデュアルモード コンソール ポートを含むさまざまなインターフェイスを、プラットフォームへの管理アクセス用に使用できます。

Cisco NCS 560 RSP には、シリアルコンソールアクセスに加えて、実際のキャリアイーサネット ASIC トラフィックに干渉しないイーサネット管理ポートが搭載されています。また、OOB 制御インターフェイスの他にも、USB フラッシュデバイスを接続できる USB ポートがあります。これを使い、Cisco IOS ソフトウェアのイメージと設定をプラットフォームにロードできます。

業界をリードするキャリアクラス Cisco IOS XR ソフトウェア

Cisco NCS 560-7 ルータは、アクセスおよび(プリ)アグリゲーション ネットワークにおいて、超大規模な拡張性、サービスの柔軟性、および高可用性を提供します。このシリーズには、Cisco IOS XR ソフトウェアが搭載されています。このソフトウェアは、革新的な自己修復機能を備えた分散型のオペレーティングシステムであり、連続稼働を実現します。Cisco IOS XR ソフトウェアはソフトウェア メンテナンス アップデート(SMU)をサポートしており、現行サービスを中断することなくバグを修正できるだけでなく、機能のマイナーリリースも可能です。

Cisco IOS XR ソフトウェアは、サービスプロバイダーに次のような拡張性と有用性を提供します。

      一貫したエクスペリエンスを実現する Cisco IOS XR ソフトウェア機能の完全なセットのサポート

      システムパフォーマンスに影響しないアドバンスドサービス提供の拡張

      ネットワークにアプリケーションを統合し、セキュリティ、信頼性、簡易性を向上

      サービス オーケストレーションのプログラマビリティの促進

Cisco NCS 560-7 ルータの初回のソフトウェアサポートは、IOS XR 6.6.1 ソフトウェアでサポートされます。

製品仕様

1 4 に、Cisco NCS 560-7 ルータ RSP モジュールの製品仕様とコンプライアンスに関する情報を示します。個々のモジュールは製品番号で識別します。

表 1.     Cisco NCS 560-7 RSP 4 製品仕様

製品 ID

Cisco N560-RSP4-E

Cisco N560-RSP4-E

通常の消費電力

195W

165W

最大消費電力

264 W

204 W

RSP CPU DRAM メモリ

32 GB

32 GB

フラッシュ メモリ

64 GB

64 GB

サービススケール

超大規模環境

大規模環境

イーサネット インターフェイス モジュールの互換性

N560-IMA-2C

A900-IMA-8Z

A900-IMA-8CS1Z

N560-IMA-1W

N560-IMA-2C-DD

A900-IMA-8Z-L

N560-IMA-8Q/4L

N560-IMA-2C

A900-IMA-8Z

A900-IMA-8CS1Z

N560-IMA-1W

N560-IMA-2C-DD

A900-IMA-8Z-L

N560-IMA-8Q/4L

最大伝送単位(MTU

設定可能な MTU 9646 バイト(ギガビットイーサネット、10 2540、および 100 ギガビットイーサネットでのブリッジング用)

インターフェイスの最大スループット

800 Gbps

800 Gbps

IP バージョン 6 のパフォーマンス

720 Mpps

720 Mpps

IP バージョン 6 のパフォーマンス

720 Mpps

720 Mpps

管理ポート4

銅線 10/100/1000 Base-T LAN 管理ポート – RJ45 コネクタポート

コンソール/Aux RS232 シリアルポート – RJ45 コネクタポート

コンソール - USB 2.0 タイプ A レセプタクルコネクタポート

タイミングポート5

BITS 同期入力および出力(J1/T1/E1- RJ48 コネクタポート

1 PPS 入力 - ミニ同軸コネクタポート

1 PPS 出力 - ミニ同軸コネクタポート

2.048/10 MHz 入力 - ミニ同軸コネクタポート

2.048/10 MHz 出力 - ミニ同軸コネクタポート

外部の USB フラッシュ メモリ

大容量ストレージ - USB 2.0 タイプ A レセプタクルコネクタポート

出荷パッケージのサイズ(奥行き X X 高さ)

36.5 X 36.5 X 15.9 cm14.38 X 14.38 X 6.25 インチ)

36.5 X 36.5 X 15.9 cm14.38 X 14.38 X 6.25 インチ)

出荷パッケージの重量

2.8 kg6.2 ポンド)

2.7 kg6.1 ポンド)

動作温度 40°C104°F)での MTBF25°C / 77°F 周囲温度)

218,500 時間

231,500 時間

表 2.      環境仕様



Cisco NCS 560-7 ルータ

動作環境および高度1

動作温度:-40 65 ºCDC 動作、900 W または 1200 W 電源を使用)

動作温度:-40 65 ºCAC 動作、900 W または 1200 W 電源を使用)

動作高度:-60 1800 m(全動作温度範囲時)

動作高度:最大 4000 m(最大 40 ºC

外部プラント

外部プラントの設置の場合は、空気汚染、埃、湿気、昆虫、有害生物、腐食ガス、汚染大気やその他の外気中の反応性素子に対してルータが保護されている必要があります。このレベルの保護を実現するには、完全に密閉されたエンクロージャにユニットを設置することを推奨します。このようなキャビネットの例には、Telecordia GR487 に準拠した熱交換器を備えた IP65 キャビネットが含まれます。

相対湿度

5 95 %、結露なし

音響ノイズ3

音響ノイズのピーク時運用は Network Equipment Building StandardNEBSGR-63-Core Issue 4 の音響出力レベル 78 dB(動作温度 27 ºC)に準拠(ANSI S12.10/ISO 7779 NAIS ノイズ測定試験標準に基づき計測)

保管環境

温度:-40 70 ºC、高度:4,570 m15,000 フィート)

耐震

ゾーン 4

危険有害物質

有害物質規制(ROHS6

1 サポートされる動作温度範囲は、シャーシ、ファントレイ、RSP エンジン、電源、光、およびインターフェイスモジュールの最小温度範囲によって決まります。最大冷却ファントレイモジュールが使用されていると想定しています。
2 稼働が 1 年間で連続 96 時間、または合計 360 時間、または 15 回を超えないこと。
3 上記は平常時(無障害時)運用の場合です。ファン障害がある状態で運用している場合は、上記を超える場合があります。

表 3.      安全性に関する準拠

タイプ

標準

安全性

  UL 60950-1 2
  CAN/CSA C22.2 No. 60950-1-07 2
  IEC 60950-1 2
  EN 60950-1 2
  AS/NZS 60950.1 2003

電磁波

  FCC CFR47 Part 15 クラス A

排出規格

  EN55022 、クラス A
  CISPR22 、クラス A
  ICES-003 、クラス A
  EN 300 386 、クラス A
  VCCI 、クラス A
  KN22 、クラス A
  EN61000-3-2 EN61000-3-3

耐性準拠

  EN 300 386
  EN 61000-6-1
  EN 50082-1
  CISPR24
  EN 55024
  KN 24
  EN 50121-4
  EN/KN 61000-4-2 EN/KN 61000-4-6
  EN/KN 61000-4-8
  EN/KN 61000-4-11

NEBS

  GR-63-CORE Issue 4
  GR-1089-CORE Issue 6
  SR-3580 NEBS Level 3

ETSI

  ETS/EN 300 119 Part 4
  ETS/EN 300 019 - 保管:クラス 1.2 、輸送:クラス 2.3 、使用/ 運用:クラス 3.2
  ETS/EN 300 753

ネットワーク同期

  GNSS
  ANSI T1.101
  GR-1244-CORE
  GR-253-CORE
  ITU-T G.813
  ITU-T G.823
  ITU-T G.824
  ITU-T G.703 clause 5
  ITU-T G.703 clause 9
  ITU-T G.8261/Y.1361
  ITU-T G.781I
  ITU-T G.8265.1
  IYU-T G.8273.2 クラス B
  ITU-T G.8275.1
  ITU-T G.8275.2
  IEEE1588-2008

構成情報

4 に、Cisco IOS XR FCS ソフトウェアを示します。

5 に、Cisco NCS 560 RSP 4 モジュールで使用できるハードウェア部品の一覧を示します。

表 4.      Cisco NCS 560 RSP モジュール用 Cisco IOS XR ソフトウェアパッケージ

Cisco IOS XR FCS ソフトウェア

XR 6.6.1

表 5.      Cisco NCS 560 RSP モジュールのハードウェアコンポーネント

部品番号

説明

N560-RSP4-E

Cisco NCS 560 RSP4 拡張:800 G、超大規模環境(追加の TCAM 付き)

N560-RSP4-E=

Cisco NCS 560 RSP4 拡張:800 G、超大規模環境(追加の TCAM 付き)、スペア

N560-RSP4

Cisco NCS 560 RSP4800 G、大規模環境

N560-RSP4=

Cisco NCS 560 RSP4800 G、大規模環境、スペア

A900-CM-GNSS

ASR 900 グローバルナビゲーション衛星システムモジュール

A900-CM-GNSS=

ASR 900 グローバルナビゲーション衛星システムモジュール、スペア

A9XX-RSPB-BLANK=

ASR 900 ルート スイッチ プロセッサ 4 ブランク カバー(スペア)

A900-WWA-RJ48-V

RJ48 コネクタ用 ASR 900 RSP ワイヤラップアダプタ:垂直

A900-WWA-RJ48-H

RJ48 コネクタ用 ASR 900 RSP ワイヤラップアダプタ:水平
