Cisco UCS 2408 ファブリック エクステンダ データ シート



Cisco Unified Computing System の概要

Cisco Unified Computing System^™（Cisco UCS^™）は、コンピューティング、ネットワーク、ストレージアクセス、仮想化のリソースを 1 つのシステムに統合する次世代のデータセンター プラットフォームであり、総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。本システムは、低遅延でロスレスの 25 Gbps イーサネット ユニファイド ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャ サーバを統合します。また、拡張性の高い統合型システムとして、複数タイプのシャーシ、サーバタイプをサポートするプラットフォームであり、システム内のすべてのリソースが一貫した管理ドメインのもとに統合されます（図 1）。

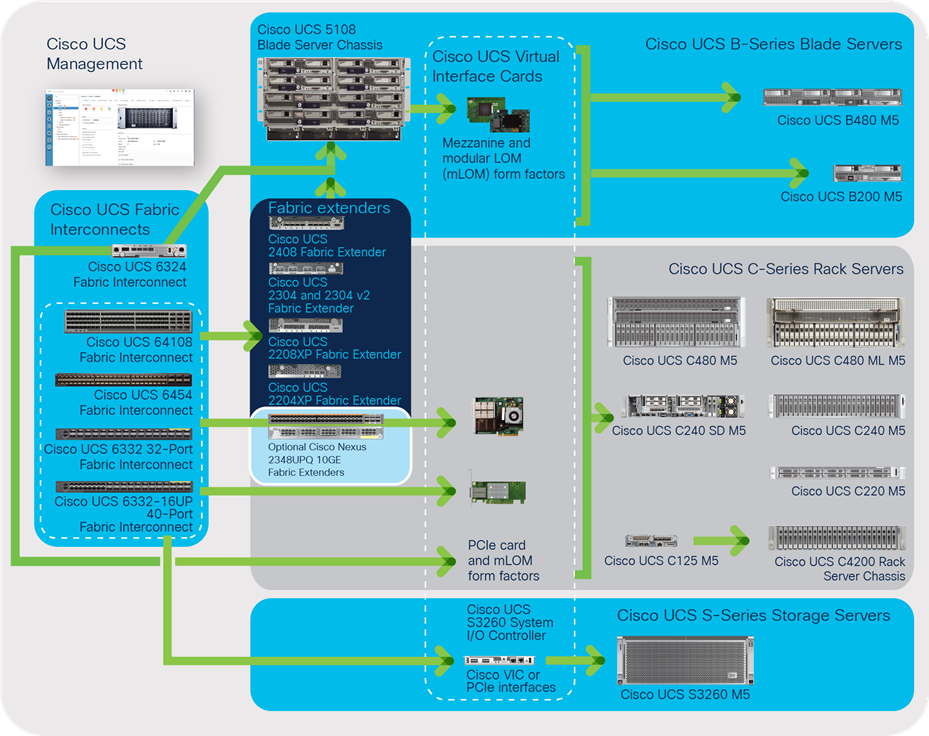

可用性の高い統合されたアーキテクチャの Cisco Unified Computing System

製品の概要

Cisco UCS 2408 ファブリック エクステンダは、ブレード シャーシに搭載され、ファブリック インターコネクトと各ブレード サーバの間を接続し、ユニファイド ファブリック接続をモジュールとして組み込みます。ブレード サーバとファブリック インターコネクトとの間で接続性を提供し、接続配線、診断、サーバ ネットワーク管理を簡素化します。本製品は第 4 世代の I/O モジュール（IOM）となります。フォーム ファクタは第 3 世代の Cisco UCS 2304 ファブリック エクステンダと共通のため、Cisco UCS 5108 ブレード サーバ シャーシと互換性を持ちます。

Cisco UCS 2408 シリーズは Cisco UCS 6454 ファブリック インターコネクトおよび Cisco UCS 64108 ファブリック インターコネクトと Cisco UCS 5100 シリーズ ブレード サーバ シャーシ間の I/O ファブリックを接続し、常にロスレスで、すべてのブレードおよびシャーシを統合型ファブリックに接続します。ファブリック エクステンダは分散型ラインカードと同様の製品であるため、スイッチング処理は行わず、ファブリック インターコネクトの拡張部分として管理されます。このようなアプローチを取ることで、ブレード シャーシからスイッチングが取り払われ、インフラストラクチャ全体の複雑さが低減します。また、Cisco UCS の規模を拡大してシャーシの数を増やしても、必要なスイッチの数が増えることはないので、TCO が削減され、すべてのシャーシを可用性の高い 1 つの管理ドメインとして扱えます。

Cisco UCS 2408 ではファブリック インターコネクトと併せてシャーシ環境（電源、ファン、ブレード）も管理できます。したがって、個別のシャーシ管理モジュールは必要ありません。

Cisco UCS 2408 ファブリック エクステンダは、Cisco UCS 5100 シリーズ シャーシの背面に取り付けられます。Cisco UCS 5100 シリーズ ブレード シャーシ 1 台あたり最大 2 台のファブリック エクステンダを搭載でき、接続帯域の拡大と冗長性を実現します（図 2 参照）。

Cisco UCS 2408 ファブリック エクステンダ

Cisco UCS 2408 ファブリック エクステンダには 25 Gbps イーサネット ポート、FCoE 対応ポート、Small Form-Factor Pluggable (SFP28) ポートが 8 個あり、これらのポートでブレード シャーシをファブリック インターコネクトに接続します。Cisco UCS 2408 は 10 Gbps イーサネット ポートを備えており、ミッド プレーンを経由してシャーシのハーフ幅スロットにそれぞれ接続されます。その結果、UCS ブレード用に合計 32 個の 10 Gbps インターフェイスを確保できます。通常構成では、冗長化を取るためファブリック エクステンダをペアで構成し、その 2 台により、最大 400 Gbps の I/O を FI 6400 シリーズから 5108 シャーシに提供することが可能です。

2 台の Cisco UCS 2408 ファブリック エクステンダを装備した Cisco UCS 5108 ブレード サーバ シャーシの背面

Cisco SingleConnect テクノロジー

Cisco^® SingleConnect テクノロジーは、データセンターのコンピューティングを接続、管理するための簡単、効率的、かつインテリジェントな方法を提供します。SingleConnect は、LAN、SAN、システムの管理を、ラックサーバ、ブレードサーバ、仮想マシン向けに合理化された単一リンクに統合します。

SingleConnect はエンドツーエンドの I/O アーキテクチャです。Cisco UCS 仮想インターフェイス カード（VIC）、Cisco UCS ファブリック インターコネクト、Cisco ファブリック エクステンダ テクノロジー（FEX テクノロジー）を組み込んで、1 つのネットワーク ファブリックおよび 1 つのネットワーク レイヤ上にあるすべてのサーバを接続します。Cisco UCS 独自の SingleConnect の革新的機能により、IT 運用を大幅に簡素化し、データセンターのコストを削減できます。

SingleConnect は、1 つの接続で以下を統合します。

●      ラック サーバ、ブレード サーバ

●      LAN、SAN、システムの管理

●      物理サーバおよび仮想マシン

機能とメリット

表 1 に、Cisco UCS 2408 ファブリック エクステンダの主な機能と利点を示します。

表 1                 機能と利点

製品仕様

パフォーマンス

●      1.04 Tbps でのハードウェア転送

●      低遅延方式（パケット サイズ、トラフィック パターンや使用可能な機能に関係なく、予測可能で、トラフィック遅延が一定）

レイヤ 2

●      レイヤ 2 VLAN トランク

●      IEEE 802.1Q VLAN カプセル化

●      最大 1,024 の VLAN および仮想 SAN（VSAN）のサポート

●      全ポートでジャンボ フレームをサポート（最大 9216 バイト）

●      ポーズフレーム（IEEE 802.3x）

QoS

●      レイヤ 2 IEEE 802.1p（サービスクラス（CoS））

●      CoS ベースの出力キューイング

●      出力の完全優先キューイング

●      出力ポートベースのスケジューリング：加重ラウンドロビン（WRR）

●      ポートあたり 16 個のハードウェア キュー

ハイ アベイラビリティ

●      Cisco UCS 5100 シリーズ ブレード サーバ シャーシでは最大 2 台のファブリックエクステンダが動作可能

●      フェールオーバー対応のアクティブ/アクティブなデータ プレーン運用

●      障害発生時に 1 台のファブリック エクステンダから別のファブリック エクステンダへフェールオーバーする機能

●      アクティブ/パッシブな管理プレーン運用

●      ノンストップの管理プレーン機能サポート（アクティブなファブリックエクステンダに問題が生じた場合、パッシブなファブリックエクステンダがシャーシの管理機能を引き継ぐ）

管理

●      ファブリックエクステンダの管理を HYPERLINK"https://www.cisco.com/c/ja_jp/products/collateral/servers-unified-computing/ucs-b-series-blade-servers/data_sheet_c78-520522.html" に統合（管理インターフェイスの詳細については Cisco UCS Manager のデータシートを参照）

●      電源装置、ファン、ブレードなどのブレード サーバ シャーシ コンポーネントをファブリック インターコネクトと連携させながら管理する機能

●      ファブリック エクステンダとファブリック インターコネクト間のファームウェア レベルを常時同期

●      低遅延でロスレスな 25 Gbps イーサネット ユニファイド ネットワーク ファブリック

●      PFC（プライオリティごとのポーズフレームのサポート）

●      Data Center Bridging Exchange（DCBX）プロトコル

●      IEEE 802.1Qaz：帯域幅管理

業界規格

●      IEEE 802.1p：CoS による優先順位付け

●      IEEE 802.1Q：VLAN タギング

●      IEEE 802.3：イーサネット

●      IEEE 802.3ad：Link Aggregation Control Protocol（LACP）

●      IEEE 803.3by：25 Gbps イーサネット

●      SFP28 サポート

物理仕様

SFP28 光ファイバ

Cisco UCS 製品は、25 Gbps イーサネット SFP28 Twinax 銅ケーブル（短距離用）と SFP28 光ファイバ（長距離用）をサポートします。このデータシートに記載されている 25 Gbps イーサネット ケーブルとトランシーバは、Cisco UCS 6454 および  Cisco UCS 64108 ファブリック インターコネクトの両方と Cisco UCS 2408 ファブリック エクステンダで動作するように認定されています。

環境

●      本体寸法（高さ x 幅 X 奥行）：19.4 x 3.54 cm X 18.29 cm（7.64 x 1.36 x 7.2 インチ）

●      最大消費電力：160 W

●      動作温度：0 ～ 40°C （32 ～ 104°F）

●      非動作時温度：-40 ～ 70 °C（-40 ～ 158 °F）

●      湿度：5 ～ 95 %（結露しないこと）

●      高度：0 ～ 3000 m（0 ～ 10,000 フィート）

重量

●      1.134 kg（2.8 lb）

適合規格：安全性および EMC

表 2 に、Cisco UCS 2408 ファブリック エクステンダの適合規格を示します。

表 2                 適合標準規格 ：安全性および EMC

ファブリック インターコネクト サポート

Cisco UCS 2408 ファブリック エクステンダは、Cisco UCS 6454 および Cisco UCS 64108 ファブリック インターコネクトとの組み合わせにおいて 25 Gbps でのみ動作するように設計されています。

トランシーバおよびケーブルのサポート

Cisco UCS 2408 ファブリック エクステンダでは、Cisco 25 Gbps トランシーバおよび 25 Gbps パッシブ ケーブルとアクティブ光ケーブルを使用できるため、さまざまなイーサネット接続オプションに対応します。

表 3                 Cisco UCS 2408 ファブリック エクステンダ トランシーバ：サポート マトリックス

表 4                 Cisco UCS 2408 ファブリック エクステンダ ケーブル：サポート マトリックス

注：        このリストには、Cisco UCS 2408 ファブリック エクステンダでサポートされるトランシーバとケーブルのみが掲載されています。リンクの反対側にあるデバイスがサポートするトランシーバとケーブルに対してもリストを相互参照して、両方のデバイスの互換性を確認してください。

構成情報

表 5 に、Cisco UCS 2408 ファブリック エクステンダの構成情報を示します。

表 5                 発注情報

保証情報

保証については、Cisco.com の製品保証のページを参照してください。

シスコの環境維持への取り組み

シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続可能性に関する主要なトピック（CSR レポートの「環境の持続性」セクションに記載）への参照リンクを示します。

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco ユニファイド コンピューティング サービス

シスコは、業界をリードするパートナー企業とともに、データセンターのリソースを一元的に扱うことで、ユニファイド コンピューティング環境への移行を促進するサービスを提供します。シスコ ユニファイド コンピューティング サービスは、お客様のビジネスニーズを満たすために、データセンターリソースの迅速な展開と、継続的な運用作業の最適化を支援します。これらのサービスおよびその他のシスコ データセンター サービスの詳細については、http://www.cisco.com/c/ja_jp/products/servers-unified-computing/service-listing.html を参照してください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。

詳細情報

Cisco UCS 2408 ファブリックエクステンダの詳細については、https://www.cisco.com/c/ja_jp/products/switches/nexus-2000-series-fabric-extenders/index.html を参照するか、最寄りのシスコ代理店にお問い合わせください。
