データ シート

Cisco UCS 2304 ファブリック エクステンダ

Cisco Unified Computing System の概要

Cisco Unified Computing System^™（Cisco UCS^®）は、コンピューティング、ネットワーク、ストレージ アクセス、および仮想化リソースを統合して 1 つのシステムにまとめる次世代のデータ センター プラットフォームです。総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。このシステムは、低遅延のロスレス 10 ギガビット イーサネット ユニファイド ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャ サーバを統合します。また、スケーラビリティの高い統合型マルチシャーシ プラットフォームであり、システム内のすべてのリソースが、一貫した管理ドメインのもとに統合されます（図 1）。

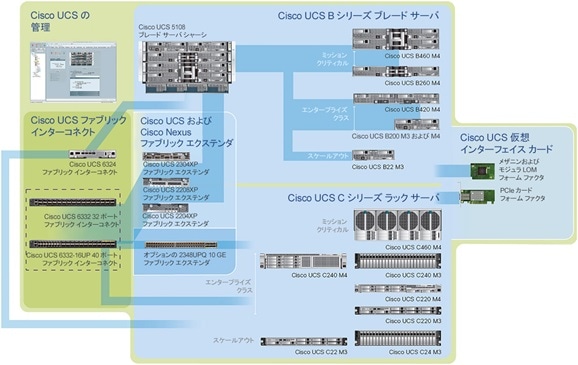

図 1    可用性の高い統合されたアーキテクチャの Cisco Unified Computing System

製品概要

Cisco UCS 2304 ファブリック エクステンダは、ファブリック インターコネクトとブレード シャーシに格納されている各ブレードサーバの間でユニファイド ファブリック接続するモジュールとして組み込みます。40 ギガビット イーサネット接続を提供し、接続配線、診断、サーバ・ネットワーク管理を簡素化します。本製品は第 3 世代の I/O モジュール（IOM）となり、第 2 世代の Cisco UCS 2200 シリーズ ファブリック エクステンダと共通のモジュールサイズで、現在提供中の Cisco UCS 5108 ブレード サーバ シャーシと互換性を持ちます。

Cisco UCS 2304 によって、Cisco UCS 6300 シリーズ ファブリック インターコネクトと Cisco UCS 5100 シリーズ ブレード サーバ シャーシとの間で I/O ファブリック接続され、すべてのブレードサーバとシャーシがロスレスで、ユーザ定義可能な Fibre Channel over Ethernet（FCoE）ファブリックによって1 つに結ばれます。ファブリック エクステンダは分散型ラインカードと同様の製品であるため、スイッチング処理は行わず、ファブリック インターコネクトの拡張部分として管理されます。このようなアプローチを取ることで、ブレード シャーシから各種スイッチが取り払われ、システム全体構造の複雑さが低減します。また、Cisco UCS の規模を拡大してシャーシの数を増やしても、必要なスイッチの数が増えることはないので、TCO が削減され、すべてのシャーシを可用性の高い 1 つの管理ドメインとして扱うことが可能になります。

Cisco UCS 2304 ではファブリック インターコネクトと併せてシャーシ環境（電源、ファン、ブレード）も管理できます。したがって、シャーシごとに管理のためのモジュールを構成する必要もありません。

Cisco UCS 2304 ファブリック エクステンダは Cisco UCS 5100 シリーズ ブレードシャーシの背面に取り付けられます。Cisco UCS 5100 シリーズ ブレードシャーシ 1 台あたり最大 2 台のファブリック エクステンダを搭載でき、接続帯域の拡大と冗長性を実現します（図 2）。

図 2    Cisco UCS 2304 ファブリック エクステンダ 2 台を搭載した Cisco UCS 5108 ブレード サーバ シャーシの背面

Cisco UCS 2304 ファブリック エクステンダ

Cisco UCS 2304 ファブリック エクステンダには 40 ギガビット イーサネット、FCoE 対応の Quad Small Form-Factor Pluggable（QSFP+）ポートが 4 個あり、これらのポートでブレード シャーシとファブリック インターコネクトに接続します。各 Cisco UCS 2304 には 4 個の 40 ギガビット イーサネット ポートがあり、ミッドプレーンを通してシャーシ内の各ハーフ幅スロットに接続されます。通常は冗長性を得るためファブリック エクステンダをペアで構成し、その 2 台により、最大 320 Gbps の I/O をシャーシに提供することが可能です。

Cisco SingleConnect テクノロジー

Cisco^® SingleConnect テクノロジーは、データセンターのコンピューティングを接続、管理するための簡単、効率的、かつインテリジェントな方法を提供します。SingleConnect は、LAN、SAN、システムの管理を、ラック サーバ、ブレード サーバ、仮想マシン向けにシンプル化された 1 つのリンクに統合します。

SingleConnect はエンドツーエンドの I/O アーキテクチャです。Cisco^®Cisco UCS 仮想インターフェイス カード（VIC）、Cisco UCS ファブリック インターコネクト、Cisco ファブリック エクステンダ テクノロジー（FEX テクノロジー）を組み込んで、1 つのネットワーク ファブリックおよび 1 つのネットワーク レイヤ上にあるすべてのサーバを接続します。Cisco UCS 独自の SingleConnect の革新的機能により、IT 運用を大幅に簡素化し、データセンターのコストを削減することができます。

SingleConnect は、1 つの接続で以下を統合します。

• ラック サーバ、ブレード サーバ
• LAN、SAN、システムの管理
• 物理サーバおよび仮想マシン

機能と利点

表 1 に、Cisco UCS 2304 の主な機能と利点を示します。

機能と利点

表 1.   機能と利点

製品仕様

パフォーマンス

• ハードウェア フォワーディング速度 960 Gbps
• 低遅延のカットスルー方式（パケット サイズ、トラフィック パターン、または使用可能な機能に関係なく、予測可能で、トラフィック遅延が一定）

レイヤ 2

• レイヤ 2 VLAN トランク
• IEEE 802.1Q VLAN カプセル化
• 最大 1,024 の VLAN および仮想 SAN（VSAN）のサポート
• Cisco Data Center VM-FEX アーキテクチャのサポート
• 全ポートでジャンボ フレームをサポート（最大 9216 バイト）
• ポーズ フレーム（IEEE 802.3x）

QoS

• レイヤ 2 IEEE 802.1p（サービス クラス（CoS））
• CoS ベースの出力キューイング
• 出力の完全優先キューイング
• 出力ポートベースのスケジューリング：加重ラウンドロビン（WRR）
• 1 ポートあたり 8 つのハードウェア キュー

高可用性

• Cisco UCS 5100 シリーズ ブレード サーバ シャーシでは最大 2 台のファブリック エクステンダが動作可能
• フェールオーバー対応のアクティブ/アクティブなデータ プレーン運用
• 障害発生時に 1 台のファブリック エクステンダから別のファブリック エクステンダへフェールオーバーする機能
• アクティブ/パッシブな管理プレーン運用
• ノンストップの管理プレーン機能サポート（アクティブなファブリック エクステンダに問題が生じた場合、パッシブなファブリック エクステンダがシャーシの管理機能を引き継ぐ）

管理

• ファブリック エクステンダの管理を Cisco UCS Manager に統合（管理インターフェイスの詳細については Cisco UCS Manager のデータ シートを参照）
• 電源装置、ファン、ブレードなどのブレード サーバ シャーシ コンポーネントをファブリック インターコネクトと連携させながら管理する機能
• ファブリック エクステンダとファブリック インターコネクト間のファームウェア レベルを常時同期

低遅延でロスレスな 40 ギガビット イーサネット ユニファイド ネットワーク ファブリック

• PFC（プライオリティごとのポーズ フレームのサポート）
• Data Center Bridging Exchange（DCBX）プロトコル
• IEEE 802.1Qaz：帯域幅管理

業界規格

• IEEE 802.1p：CoS による優先順位付け
• IEEE 802.1Q：VLAN タギング
• IEEE 802.3：イーサネット
• IEEE 802.3ad：Link Aggregation Control Protocol（LACP）
• IEEE 802.3ae：40 ギガビット イーサネット
• QSFP+ サポート

物理仕様

QSFP+ 光ファイバ

Cisco UCS 製品は、40 ギガビット イーサネット QSFP+ Twinax 銅ケーブル（短距離用）と QSFP+ 光ファイバ（長距離用）をサポートします。

環境

• 本体寸法（高さ X 幅 X 奥行）：19.4 X 3.45 X 18.29 cm（7.64 X 1.36 X 7.2 インチ）
• 動作温度：0 〜 40 °C（32 〜 104 °F）
• 非動作時温度：-40 〜 70 °C（-40 〜 158 °F）
• 湿度：5 〜 95 %（結露しないこと）
• 高度：0 〜 3000 m（0 〜 10,000 フィート）

重量

• 1.134 kg（2.8 ポンド）

適合規格：安全性および EMC

表 2 に、Cisco UCS 2304 の適合規格を示します。

表 2    適合規格：安全性および EMC

仕様	説明
安全性	UL 60950-1 CAN/CSA-C22.2 No. 60950-1 EN 60950-1 IEC 60950-1 AS/NZS 60950-1 GB4943
EMC：放射	47CFR Part 15（CFR 47）クラス A AS/NZS CISPR22 クラス A CISPR22 クラス A EN55022 クラス A ICES003 クラス A VCCI クラス A EN61000-3-2 EN61000-3-3 KN22 クラス A CNS13438 クラス A
EMC：イミュニティ	EN50082-1 EN61000-6-1 EN55024 CISPR24 EN300386 KN 61000-4 シリーズ
CRoHS	本製品は、Ball Grid Array（BGA）鉛ボールおよび鉛プレスフィット コネクタを除き RoHS 5 に準拠しています。

保証に関する情報

保証については、Cisco.com の製品保証 [英語] のページを参照してください。

シスコ ユニファイド コンピューティング サービス

シスコは、業界をリードするパートナー企業とともに、データセンターのリソースを一元的に扱うことで、Cisco UCS ソリューションの導入・移行を支援するサービスを提供します。シスコ ユニファイド コンピューティング サービスを利用することにより、サーバの設計配置や、ビジネス ニーズに応じた運用の最適化、シスコのユニファイド コンピューティング アーキテクチャの導入・移行が確実・スムーズになります。これらのサービスおよびその他のシスコのデータセンター サービスの詳細については、http://www.cisco.com/web/JP/solution/datacenter/services.html を参照してください。

Cisco Capital

Cisco Capital は、お客様が目標の達成と競争力の維持に必要なテクノロジーを導入できるよう支援します。CapEx の削減をサポートし、成長を加速させ、投資金額と ROI を最適化します。Cisco Capital ファイナンス プログラムを利用すると、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を柔軟に取得することができます。支払いが統一されるため、予想外の支払いが発生することもありません。Cisco Capitalは 100 ヵ国以上でサービスを利用できます。詳細はこちらをご覧ください。

関連情報

Cisco UCS 2304 ファブリック エクステンダの詳細については、
http://www.cisco.com/web/JP/solution/datacenter/fex/index.html を参照するか、最寄りのシスコ代理店にお問い合わせください。
