Cisco UCS 6324 ファブリック インターコネクト データ シート

Cisco Unified Computing System の概要

Cisco Unified Computing System^™（Cisco UCS^®）は、コンピューティング、ネットワーキング、ストレージ アクセス、および仮想化のリソースを 1 つのシステムに統合する次世代のデータセンター プラットフォームであり、総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。このシステムは、低遅延のロスレス 10 ギガビット イーサネット ユニファイド ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャ サーバを統合します。また、スケーラビリティの高い統合型マルチシャーシ プラットフォームであり、システム内のすべてのリソースが、一貫した管理ドメインのもとに統合されます（図 1）。

Cisco UCS 6324 ファブリック インターコネクトによって、より小規模なドメイン向けの要件を持つ環境にも Cisco UCS アーキテクチャが拡張されます。Cisco UCS 6324 ファブリック インターコネクトは、フルスケールの Cisco UCS ソリューションと同じユニファイド サーバとネットワーク機能を提供するもので、Cisco UCS 5108 ブレード サーバ シャーシ内に接続機能を組み込み、最大 20 台のサーバで構成するような小規模なシステム化を提供します。

製品概要

Cisco UCS 6324 ファブリック インターコネクトは、Cisco UCS 5108 ブレード サーバ シャーシに搭載することができ、管理機能を提供するとともに LAN、ストレージ、およびラックマウント サーバと直接接続できます。従来のデータセンター向けの Cisco UCS ソリューションと同レベルの管理機能と XML API をサポートし、リモート展開しながら、Cisco UCS Central ソフトウエアおよび Cisco UCS Director の管理ソフトウエアと統合できます（図 2）。

ネットワーキングの観点からは、Cisco UCS 6324 ファブリック インターコネクトはカットスルー アーキテクチャを使用し、パケット サイズや対応サービスに依存せず、すべてのポートで安定した低遅延のラインレート 10 ギガビット イーサネット、最大 500 Gbps のスイッチング容量、各シャーシで 80 Gbps のアップリンク帯域幅をサポートします。Cisco UCS 6324 ファブリック インターコネクトは、サーバ接続用に合計 16 個の 10 Gbps リンクを持っており、各サーバに 20 Gbps リンクを提供します。また、シスコの低遅延でロスレスの10 ギガビット イーサネット^[1] ユニファイド ネットワーク ファブリック機能をサポートし、イーサネット ネットワークの信頼性、効率性、拡張性を向上させます。このファブリック インターコネクトは、ロスレス イーサネット ファブリック上でブレードからファブリック インターコネクトまで、複数のトラフィック クラスをサポートします。Fibre Channel over Ethernet（FCoE）に合わせて最適化されたサーバ設計により、ネットワーク インターフェイス カード（NIC）、ホスト バス アダプタ（HBA）、ケーブル、スイッチの統合が可能になり、TCO を大幅に削減できます。

FCoE によるユニファイド ファブリック：I/O 統合

Cisco UCS 6324 ファブリック インターコネクトは、LAN とストレージのトラフィックを 1 つのユニファイド ファブリック上に統合するよう設計されています。これにより、ラック内に存在する複数の並列ネットワーク、異なる種類のアダプタ カード、スイッチング インフラストラクチャ、およびケーブル配線に伴う設備投資（CapEx）と運用コスト（OpEx）を削減できます。ファブリック インターコネクトのユニファイド ポートは、Cisco UCS からファイバ チャネル、FCoE、iSCSI（Small Computer System Interface over IP）のストレージ デバイスと直接接続できます。

Cisco UCS Manager

Cisco UCS 6324 ファブリック インターコネクトは、Cisco UCS Manager をホストおよび実行し、すべての Cisco UCS 構成要素を管理し、また冗長構成化することができます。Cisco UCS 6324 ファブリック インターコネクトは 10/100/1000 Mbps の専用イーサネット管理ポートでアウトオブバンド管理をサポートします。Cisco UCS Manager は通常、2 つの UCS 6324 ファブリック インターコネクトが、シャーシに組み込まれたクラスタ インターコネクトによって相互接続され、クラスタ化されたアクティブ/パッシブ構成上で動作します。

仮想化の最適化

Cisco UCS 6324 ファブリック インターコネクトは、仮想化環境において、シスコの仮想化対応ネットワーキングと Cisco Data Center VM-FEX（Virtual Machine Fabric Extender）アーキテクチャをサポートします。Cisco Data Center VM-FEX は、ファブリック インターコネクトで、ポリシーベースの仮想マシン接続、ネットワーク プロパティの仮想マシンへの追従、物理環境および仮想環境の両方に対応した一貫性のある運用モデルを実現します。

Cisco UCS 6324 ファブリック インターコネクト

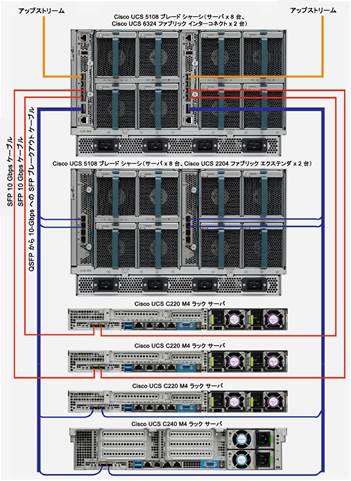

Cisco UCS 6324 ファブリック インターコネクト（図 3）は、10 ギガビット イーサネット、FCoE、およびファイバ チャネル スイッチで、最大 500 Gbps のスループットを発揮し、最大 4 個のユニファイド ポートと 1 個のスケーラビリティ ポートを提供します。

表 1 に、Cisco UCS 6324 ファブリック インターコネクトの特性を示します。

表 1.     Cisco UCS 6324 ファブリック インターコネクトの特性^[2]

機能と利点

表 2 に、Cisco UCS 6324 ファブリック インターコネクトの機能と利点を示します。

表 2.     機能と利点

製品仕様

ユニファイド ポート トランシーバ

Cisco UCS 6324 ファブリック インターコネクトは、Cisco 10GBASE SFP+ モジュールを組み合わせることで、さまざまな 10 ギガビット イーサネット接続オプションに対応します。さらに、4 個の SFP+ アップリンク ポートは、1GBASE SFP モジュールを使用して 1 ギガビット イーサネット接続をオプションでサポートします。または、2/4/8 Gbps ファイバ チャネル SFP+ インターフェイスをサポートします。

表 3 に、サポートされるトランシーバ オプションの一覧を示します。

表 3.     Cisco UCS 6324 ファブリック インターコネクト トランシーバのサポート対応表

スケーラビリティ ポート トランシーバ

Cisco UCS 6324 ファブリック インターコネクトは QSFP+ ポートをサポートし、最大 4 台の Cisco UCS ラック サーバに接続できます。表 4 に、スケーラビリティ ポートがサポートするトランシーバ オプションを示します。

表 4.     QSFP+ トランシーバのサポート対応表

ケーブル

表 5 に、Cisco UCS 6324 ファブリック インターコネクトの配線仕様を示します。

表 5.     配線仕様

性能

●   Cisco UCS 6324 ファブリック インターコネクト：レイヤ 2 ハードウェア フォワーディング速度 500 Gbps または 375 Mpps（100 万パケット/秒）

●   MAC アドレス テーブル エントリ：20,000

●   低遅延のカットスルー方式（パケット サイズ、トラフィック パターン、または使用可能な機能に関係なく、予測可能で、トラフィック遅延が一定）

レイヤ 2

●   レイヤ 2 インターコネクト ポートおよび VLAN トランク

●   IEEE 802.1Q VLAN カプセル化

●   インターコネクトあたり最大 512 の VLAN および 32 の仮想 SAN（VSAN）のサポート

●   Internet Group Management Protocol（IGMP）バージョン 1、2、および 3 スヌーピング

●   Link Aggregation Control Protocol（LACP）：IEEE 802.3ad

●   レイヤ 2、3、および 4 の情報に基づいた高度な EtherChannel ハッシュ

●   全ポートでジャンボ フレームをサポート（最大 9216 バイト）

●   ポーズ フレーム（IEEE 802.3x）

QoS

●   レイヤ 2 IEEE 802.1p（サービス クラス（CoS））

●   CoS 信頼

●   CoS ベースの出力キューイング

●   出力ポートベースのスケジューリング：不足加重ラウンドロビン（DWRR）

●   16 個のハードウェア キュー（ユニキャストとマルチキャストにそれぞれ 8 つ）

高可用性

●   2 つの Cisco UCS 6324 ファブリック インターコネクトをシャーシ内で互いにクラスタ化して、可用性の高いインターコネクト システムを実現

●   ファームウェア アップグレードをファブリック インターコネクトで個別に実行できるので、サーバ接続を維持したまま、ファームウェア アップグレードを実行

管理

●   10/100/1000 Mbps 冗長管理ポートまたはコンソール ポートを使用したインターコネクト管理

●   すべての管理を Cisco UCS Manager を通じて提供（管理インターフェイスの詳細については、Cisco UCS Manager のデータ シートを参照）

データセンター ブリッジングの 10 ギガビット イーサネット ユニファイド ネットワーク ファブリック

●   IEEE 802.1QPFC（プライオリティごとのポーズ フレームのサポート）

●   Data Center Bridging Exchange（DCBX）プロトコル

●   IEEE 802.1Qaz：帯域幅管理

ユニファイド ポート

●   4 つのすべての SFP+ ポートを 1/10 ギガビット イーサネットまたは 2/4/8 Gbps ファイバ チャネルとして設定可能

業界規格

●   IEEE 802.1p：CoS による優先順位付け

●   IEEE 802.1Q：VLAN タギング

●   IEEE 802.3：イーサネット

●   IEEE 802.3ad：LACP

●   IEEE 802.3ae：10 ギガビット イーサネット

●   IEEE 802.1AB LLDP

●   SFP+ サポート

●   RMON

物理仕様

SFP+ 光ファイバ

Cisco UCS 製品は、10 ギガビット イーサネット SFP+ Twinax 銅ケーブル（短距離用）と SFP+ 光ファイバ（長距離用）をサポートします。SFP+ には、他の 10 ギガビット イーサネット接続オプションと比べて、以下のような利点があります。

●   小型の 10 ギガビット イーサネット フォーム ファクタ

●   XENPAK、X2、および 10 ギガビット Small Form-Factor Pluggable（XFP）インターフェイス タイプとの光インターコネクトの相互運用性

●   省電力性

●   ホットスワップ可能なデバイス

Cisco UCS 6324 ファブリック インターコネクトの物理仕様および環境条件

表 6 に、Cisco UCS 6324 ファブリック インターコネクトの物理仕様および環境条件を示します。

表 6.     物理仕様および環境条件

適合規格：安全性および EMC

表 7 に、Cisco UCS 6324 ファブリック インターコネクトの適合規格を示します。

表 7.     適合標準規格

保証に関する情報

保証については、Cisco.com の製品保証 [英語] のページを参照してください。

シスコ ユニファイド コンピューティング サービス

シスコは、業界をリードするパートナー企業とともに、データセンターのリソースを一元的に扱うことで、ユニファイド コンピューティング環境への移行を促進するサービスを提供します。シスコ ユニファイド コンピューティング サービスは、お客様のビジネス ニーズを満たすために、データセンター リソースの迅速な展開と、継続的な運用作業の最適化を支援します。これらのサービスおよびその他のシスコ データセンター サービスの詳細については、http://www.cisco.com/web/JP/solution/datacenter/services.html を参照してください。

シスコが選ばれる理由

シスコは、お客様の要求に耳を傾け、エンタープライズ データセンターのための確かな技術革新を提供することに関する豊富な経験があります。シスコが提供する標準ベースのソリューションは、業界をリードするさまざまな企業から成るパートナー エコシステムに支えられて、お客様のソリューションをエンドツーエンドでサポートします。ユニファイド コンピューティングは、製品をネットワーク、サーバ、ストレージ、オペレーティング システム、およびアプリケーションに分類する従来の方法を改善し、データセンター全体としてのビジョンへと高めます。シスコは世界最大級のテクノロジー プロバイダーとして、このビジョンを実現するためのリソースと経験を持ち、カスタマー フォーカスに力を入れています。

Cisco Capital

目標の達成を支援するファイナンス

Cisco Capital は、お客様が目標の達成と競争力の維持に必要なテクノロジーを導入できるよう支援します。CapEx の削減をサポートし、成長を加速させ、投資金額と ROI を最適化します。Cisco Capital ファイナンス プログラムを利用すると、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を柔軟に取得することができます。支払いが統一されるため、予想外の支払いが発生することもありません。Cisco Capital は 100 ヵ国以上でサービスを利用できます。詳細はこちら

関連情報

Cisco UCS 6324 ファブリック インターコネクトの詳細については、http://www.cisco.com/c/ja_jp/products/collateral/servers-unified-computing/ucs-6300-series-fabric-interconnects/datasheet-c78-732207.html を参照するか、最寄りのシスコ代理店にお問い合わせください。
