Cisco MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュールは、最も要求の厳しい最新の NVMe ベースのデータセンターのパフォーマンス、可用性、拡張性、および効率のニーズを満たします。

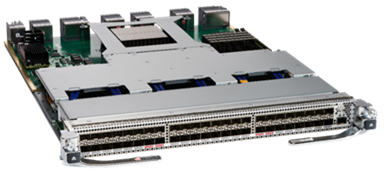

Cisco MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュール(図 1)は、最新のデータセンターをサポートする予測可能なパフォーマンス、拡張性、革新的な機能を提供します。64 Gbps 48 ポート ファイバ チャネル スイッチング モジュールは、ファイバ チャネルおよびフラッシュ メモリ ストレージを介した Non-Volatile Memory Express (NVMe) の高性能ニーズを満たします。完全なエンドツーエンド NVMe サポート、オンボードの高度なファイバー チャネル分析エンジン、仮想マシン認識、動的レート制限インジェスト (DIRL)、E ポートおよび F ポートの診断、統合された VSAN、高度な VSAN 間ルーティング(IVR)、およびポート チャネルなどの革新的なサービスを提供します。 全体として 3072 Gbps の全二重の性能を実現できるので、高速の 64 Gbps ストレージ サブシステム、64 Gbps のスイッチ間リンク、および高性能な仮想化サーバー、および NVMe と all-flash アレイへの接続に最適になります。
Cisco MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュール
MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュールを使用すると、管理者は、より少ないハードウェア コンポーネントで SAN 展開を拡張および統合できます。SAN 管理者は、数百の高性能仮想マシンからのワークロードを統合し、既存の投資を保護しながら、SAN の成長に合わせて増分更新でそれらをスケーリングできます。
このスイッチング モジュールには、高度な組み込み分析エンジンが付属しています。このエンジンは、リアルタイムのファイバー チャネル交換を分析し、さまざまなパフォーマンス メトリックについて詳細にレポートし、SAN エッジ デバイス間の潜在的なパフォーマンスの問題を包括的かつタイムリーに監視できるようにします。モジュールのオンボード ネットワーク プロセッシング ユニット (NPU) により、すべてのスイッチで I/O レベルのメトリックを計算できます。NPU は、すべてのポートのすべてのフローをライン レートで監視できます。NPU は、メイン プロセッサと連携して、64 Gbps の特定用途向け集積回路 (ASIC) を通過するすべての交換を検査して、交換完了時間、未処理の交換の最大数、データ アクセス レイテンシ、読み取りと書き込み I/O の 1 秒あたりの操作数 (IOPS)、スループット、論理ユニット番号 (LUN) アクセス パターン (順次またはランダム)、および I/O ブロック サイズなどのフロー メトリックをキャプチャします。
64G スイッチング モジュールはホット スワップ可能で、古い 16 および 32 Gbps ファイバ チャネル モジュールと互換性があります(Cisco MDS 9700 ディレクタで以前に販売されたすべてのモジュールは、新しいモジュールと同時に動作できます)。64G モジュールは、ホットスワップ可能な Enhanced Small Form-Factor Pluggable (SFP+) トランシーバーをサポートします。個々のポートには、Cisco® の 64、32、および 16 Gbps の短波長または長波長 SFP+ トランシーバを構成できます。新しい 64G スイッチング モジュールの各ポートは、ポート速度を 64、32、16、または 8 Gbps に自動ネゴシエートできます。各ポートでは 1000 個のバッファ クレジットがサポートされ、追加ライセンスを必要とせずに、優れた拡張性が実現されています。Cisco® MDS 9000 ファミリ エンタープライズ パッケージ では、最大 16,000 個のバッファ クレジットを個々のポートに割り当て可能であり、リンク使用率の低下なしに長距離にわたってリンク帯域幅をフルに利用できます。
64-Gbps ファイバ チャネル スイッチング モジュールはまた、予測可能なパフォーマンス、高可用性、高度なトラフィック管理機能、統合された VSAN と IVR、回復力のある高性能 ISL、ハードウェア支援による低速ドレインのサポート、包括的なセキュリティ フレームワーク、エラー検出とエラー パケットの分離、高度な診断機能などの既存の機能も提供します。
Cisco MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュールには、次の利点があります。
● SAN 統合による低い総所有コスト(TCO):今日のビジネス環境におけるデータの急激な増加に伴い、企業は大規模な SAN を最も効率的かつコスト効果の高い方法で展開することが必要になっています。TCO を管理しながらスケーラビリティ要件を満たすために、MDS 9700 シリーズ ダイレクタは次の機能を提供します。
◦ Cisco MDS 9718 シャーシあたり最大 768 のラインレート 64 Gbps ファイバ チャネル ポートという業界をリードするポート密度
◦ スロットあたり 3 Tbps のファイバ チャネルの非ブロッキングおよび非オーバーサブスクライブ I/O
◦ 最大 48 Tbps のフロント パネル ファイバ チャネル ライン レートのノンブロッキングおよび非オーバーサブスクライブのシステム レベル スイッチング
◦ 高度なインライン分析用の内蔵ネットワーク処理ユニット
◦ 現在サポートされている Cisco 16 および 32 Gbps SFP+ オプティクスを再利用する機能
◦ インテリジェント ファブリック サービスによる卓越した機能。たとえば、VSAN、IVR、QoS などです。
◦ 論理的な境界を維持しながら、個々の物理的な SAN アイランドを統合するための VSAN
◦ VSAN 間でリソースを共有するための IVR
◦ エンタープライズ対応の機能では、より少数で、より規模の大きい、より管理しやすい SAN に企業のデータ資産を統合することが可能になります。それにより、ハードウェア設置スペースおよび関連する初期投資と運用コストが削減されます。たとえば、MDS における高度なゾーニング、Cisco Smart Zoning、高度なデバイス エイリアスなどが挙げられます。
● 分析によるエンドツーエンドの NVMe サポート: 現在出荷されているすべてのシスコ製品は、最新の NVMe over Fibre Channel(FC)プロトコルをサポートしています。FC トラフィックを介した NVMe のサポートに加えて、組み込みの分析エンジンは、データセンターのワークロードの高パフォーマンス要件をサポートするリアルタイムのパフォーマンス データも収集します。
● エンタープライズクラスの可用性:Cisco MDS 9700 シリーズのマルチレイヤ ディレクタは、当初から高い可用性とミッションクリティカルな環境を実現するための具体的な設計となっていました。MDS 9700 シリーズ ソフトウェア アーキテクチャは、運用を中断させないソフトウェア アップグレード、およびすべての重要なハードウェア コンポーネントの冗長性という基本的な要件を満たすだけでなく、99.999% の優れた可用性も実現します。
● 仮想マシン対応の SAN 展開: MDS スイッチで利用可能な Cisco SAN アナリティクスは、SCSI 操作の Virtual Machine-Initiator-Target-LUN(VM-ITL)フローまたは NVMe 操作の Virtual Machine-Initiator-Target-Namespace(VM-ITN)フローのエンドツーエンドの可視性をネイティブに提供します。また、Cisco Data Center Network Manager(DCNM)は、仮想マシンからストレージ デバイスまでのエンドツーエンドの可視性を提供します。ミッションクリティカルな仮想環境で迅速なトラブルシューティングを可能にするために、仮想マシン単位でリソース割り当て、パフォーマンス測定、および予測を利用できます。
● 高度なトラフィック管理:次の高度なトラフィック管理機能は、すべての MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュールに統合されており、大規模なファブリックの導入と最適化を簡素化します。
◦ 仮想出力キューイング(VOQ):ヘッドオブライン ブロッキングを回避することにより、トラフィック パターンに関係なく各ポートでラインレート パフォーマンスが確保されます。
◦ 最大 16,000 個のバッファツーバッファ クレジットは、別の任意のポートに割り当てて、遠隔地との間の帯域利用率を最適化できます。
◦ ポート チャネルは、最大 16 本の物理 ISL を 1 つの論理バンドルに集約して、すべてのリンクで全体的に帯域利用率を最適化できます。バンドルには、シャーシ内の任意のモジュールの任意のポートを混在させることができます。このアプローチは、モジュールに障害が発生した場合でも、バンドルがアクティブなままであることを保証するのに役立ちます。
◦ ファブリック最短パス優先(FSPF)ベースのマルチパスは、最大 16 本の等コスト パスの間でインテリジェントなロード バランスが可能で、スイッチで障害が発生した場合は、トラフィックが動的に再ルーティングされます。
◦ Quality of Service(QoS)は、帯域幅を管理し、遅延を制御することで、重要なトラフィックを優先させることができます。すべてのポートで利用できます。
◦ ロスレス ネットワーク全体の順序どおりの配信保証により、スイッチ内でフレームが決して並べ替えられないことが保証されます。この保証は、ファブリックが安定しており、トポロジが変更されていないマルチスイッチ ファブリック全体に拡張されます。
● Cisco Dynamic Ingress Rate Limiting (DIRL): MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュールは、ダイナミック入力レート制限の新機能をサポートします。DIRL を使用すると、MDS SAN は輻輳の兆候を自動的に検出し、輻輳したデバイスと低速ドレイン デバイスをダイナミックにレート制限して、悪影響が他のデバイスに広がらないようにします。DIRL は、輻輳または低速ドレイン デバイスのトラフィック プロファイルに合わせてレート制限を動的に適応させます。
● 高度な診断とトラブルシューティング ツール:MDS 9700 シリーズは、予防的な診断機能、接続とルート遅延を検証するツール、およびトラフィックをキャプチャして分析するメカニズムが内蔵されており、それにより大規模ストレージ ネットワークの管理が簡素化されます。電源投入時自己診断テスト(POST)とオンライン診断は、予防的なヘルス モニタリング機能を提供します。強力な Cisco Generic Online Diagnostics(GOLD)フレームワークは一連の診断機能であり、ハードウェアと内部データ パスが設計どおりに動作しているかどうかを確認できます。GOLD 機能セットにうは、ブート時診断、継続的監視、スタンバイ ファブリック ループバック テスト、オンデマンドおよびスケジュールによるテストなどの機能があります。業界最先端のこの診断サブシステムにより、現在の連続運用環境に欠かせない、すみやかな障害分離と継続的なシステム監視が可能になります。
統合ハードウェア機能は、フローの正確なパスとタイミングを特定する Fibre Channel Traceroute、ネットワーク トラフィックをインテリジェントにキャプチャする Cisco Switched Port Analyzer(SPAN)とリモート SPAN(RSPAN)といった診断機能をサポートします。キャプチャされたファイバ チャネル トラフィックは、Cisco Fabric Analyzer を使用して分析できます。ポートベースおよびフローベースの包括的な統計情報によって、高度なパフォーマンス分析とサービスレベル契約(SLA)アカウンティングが可能になります。
● 堅牢なセキュリティの提供:MDS 9700 シリーズ 64 Gbps ファイバ チャネル ライン カードは、今日の企業ネットワーク上でやり取りされる非常に機密性の高いデータを保護するための堅牢なセキュリティ フレームワークを備えており、ストレージ ネットワークのセキュリティ要件のニーズに対応できます。Cisco MDS 9700 シリーズでは、ハードウェアでゾーンを実現するための ACL の適用、VSAN、高度なポート セキュリティ機能など、ポート レベルでのインテリジェントなパケット インスペクションが採用されています。VSAN を使用すると、同一の物理 SAN に接続されたデバイスの完全な分離が可能になり、より高度なセキュリティとより大きな安定性が得られます。IVR により、VSAN 間でリソースの分配の制御が可能になります。
さらに、FC-SP1 を使用すると、RADIUS または TACACS+ に対応したスイッチ間およびホスト/スイッチ間 Diffie-Hellman チャレンジ ハンドシェーク認証プロトコル(DH‑CHAP)認証が提供され、許可されたデバイスしか、保護されているストレージ ネットワークにアクセスできなくなります。Cisco TrustSec1 ファイバ チャネル リンク暗号化は、MDS 9700 シリーズ 64 Gbps モジュール上で利用可能であり、ラインレート速度まで ISL を透過的に暗号化することで、データセンター内およびデータセンター間のトラフィックに追加の保護レイヤを提供します。MDS 9700 シリーズは、ファブリック バインディング構成で指定されたスイッチ間でのみ ISL を有効にできることを保証するファブリック バインディング機能をサポートします。
● 統合されたメインフレームのサポート:[1]MDS 9700 シリーズはメインフレームに対応しており、IBM System Z ファイバー接続 (FICON) および Linux 環境を完全にサポートしています。MDS 9700 シリーズは、カスケード ファブリックと非カスケード ファブリックの両方で FICON プロトコルの転送をサポートします。また、同じスイッチ上で FICON とオープン システムのファイバー チャネル プロトコル (FCP) トラフィックの混合もサポートします。
表 1 に、Cisco MDS 9700 48 ポート 64 Gbps ファイバ チャネル スイッチング モジュールの製品仕様を示します。
表 1 技術仕様
