Cisco Catalyst 6500 シリーズ スイッチ用 Cisco Catalyst 6900 シリーズ 40 ギガビット イーサネット インターフェイス
Cisco Catalyst 6500 シリーズ スイッチ用 Cisco
Catalyst 6900 シリーズ 40 ギガビット イーサネット イ
ンターフェイス
製品の概要
Cisco® Catalyst® 6500 シリーズ スイッチには、大企業、中堅・中小企業、サービス プロバイダーのキャンパスやデータセンターでの多様なニーズに適した各種イーサネット モジュールが用意されています。Cisco Catalyst 6904 4 ポート 40 ギガビット イーサネット ファイバ モジュール（図 1）は、IEEE 802.3ba 規格に完全準拠しており、この製品ポートフォリオを補完します。
このモジュールは、キャンパスやデータセンターでの 10 ギガビット イーサネットの集約ニーズの高まりに対応するとともに、コアでの高密度 10 ギガビット イーサネットおよび 40 ギガビット イーサネット転送に対応した設計となっています。
各ポートでは、40 ギガビット イーサネット C Form-Factor Pluggable（CFP）光モジュールの使用が可能な他、FourX アダプタを使用して 4 基の 10 ギガビット イーサネット ポートへの変換も可能なため、10 ギガビット イーサネットを実装して現行ニーズに対応し、業務を停止させることなく 40 ギガビット イーサネットへの移行に備えることができます。また、このモジュールは混合モードで使用できるため、カードの片側で 2 つの CFP モジュールを使用して 2 基の 40 ギガビット イーサネット ポートに対応し、もう一方の側で 2 つの FourX アダプタを使用して 8 基の 10 ギガビット イーサネット ポートに対応できます。
Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールは、Cisco Catalyst 6500 Supervisor Engine 2T のみをサポートしています。
Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールは、さまざまなモードで動作が可能です。パフォーマンス モードでは、2 基のポートを使用して、オーバーサブスクリプションなしで 80 ギガビット イーサネットのパフォーマンスを実現します。オーバーサブスクリプション モードでは、2:1 のオーバーサブスクリプションで 4 基のポートを使用します。各モードの詳細は、次のとおりです。
- 40 ギガビット イーサネット オーバーサブスクリプション モード（デフォルト）
- 4 基の 40 ギガビット イーサネット ポート、CFP トランシーバ使用
- ポート番号：interface FortyGigabitEthernetslot#/1-4（図 1）
- interface range コマンドを使用可能
- 10 ギガビット イーサネット オーバーサブスクリプション モード
- 16 基の 10 ギガビット イーサネット ポート、FourX アダプタ使用
- 各 FourX アダプタに 4 つの SFP+ トランシーバを搭載
- ポート番号：interface TenGigabitEthernetslot#/5-20（図 2）
- interface range コマンドを使用可能
- 混合 10/40 ギガビット イーサネット モード
- モジュールの片側で 2 つの CFP トランシーバを使用して 2 基の 40 ギガビット イーサネット ポートに対応し、もう一方の側で 2 つの FourX アダプタを使用して 8 基の 10 ギガビット イーサネット ポートに対応できます。
- 40 ギガビット イーサネット ポートがどちらの側にあるかによって、ポート番号は次のように異なります。
- 40 ギガビット イーサネット ポートが左側にある場合：interface FortyGigabitEthernet slot#/1-2 および interface TenGigabitEthernetslot#/13-20
- 40 ギガビット イーサネット ポートが右側にある場合：interfaceTenGigabitEthernetslot#/5-12 および interface FortyGigabitEthernetslot#/3-4.
- パフォーマンス モード（図 3）
- デフォルト設定は、オーバーサブスクリプション モードとなっています。
- 40 ギガビット イーサネット パフォーマンス モードでは、ポート 1 とポート 3 がアクティブになります。
- 10 ギガビット イーサネット パフォーマンス モードでは、ポート 5 ～ 8 とポート 13 ～16 がアクティブになります。
- モードの変更には、コマンドライン インターフェイス（CLI）が必要です。詳細については、リリース ノートを参照してください。
- モードは、ポート グループごとに変更できます。
4 ポート 40 ギガビット イーサネット ファイバ モジュールは、1 台の Cisco Catalyst 6513-E シャーシで最大 44 基の 40 ギガビット イーサネット ファイバ ポートを、Cisco Catalyst 6500 Virtual Switching System（VSS）4T では最大 88 基の 40 ギガビット イーサネット ポートを使用できます。このモジュールには、Cisco Catalyst Supervisor Engine 2T の 2 Tbps スイッチ ファブリックへの 2 つの 40 Gbps 接続（合計 80 Gbps）があり、4 基の 40 ギガビット イーサネット ポートまたは 16 基の 10 ギガビット イーサネット ポートがすべてアクティブである場合に、2:1 のオーバーサブスクリプションを許可します。
Cisco Catalyst 6904 モジュールは、CFP-40G-LR4 と CFP-40G-SR4 の 2 種類の CFP 光ファイバをサポートしており、シングルモード ファイバで最大 10 km、OM3 マルチモード ファイバで最大 100 m の運用距離を実現します。FourX アダプタは、表 2 に示すように、さまざまな Small Form-Factor Pluggable Plus（SFP+）光ファイバをサポートしています。
40/10 ギガビット イーサネット ポートはそれぞれ、Cisco TrustSec™テクノロジーと IEEE 802.1ae（MACsec）暗号化をサポートしています。40/10 ギガビット イーサネット ポートはまた、セキュリティ グループ アクセス コントロール リスト（SGACL）、別名ロールベース アクセス コントロール リスト（RBACL）をサポートしている他、レイヤ 2 とレイヤ 3 の両方でセキュリティ グループ タグ（SGT）機能をサポートしています。さらにこのモジュールは、オーバーサブスクリプション モードとパフォーマンス モードの両モード使用時に、全ポートで仮想スイッチ リンク（VSL）をサポートしています。
図 1 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュール

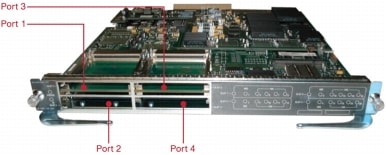

図 2 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールのポート番号（40 ギガビット イーサネット モード）
図 3 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールのポート番号（10 ギガビット イーサネット モード）

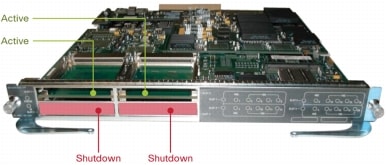

図 4 パフォーマンス モードのポート構成
図 4 は、40 ギガビット イーサネット CFP トランシーバおよび FourX 10 ギガビット イーサネット SFP+ コンバータを示しています。
図 5 40 ギガビット イーサネット CFP トランシーバおよび FourX 10 ギガビット イーサネット SFP+ コンバータ
機能と利点
表 1 に、Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールの主な機能と利点をまとめます。
表 1 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールの主な機能
| 項目 |
説明 |
| ポート |
40 ギガビット イーサネット x 4 基、または 10 ギガビット イーサネット x 16 基 |
| オプティカル モジュール |
CFP-40G-LR4、40G-CFP-SR4 |
| スイッチ ファブリック接続 |
80 Gbps 全二重 |
| オーバーサブスクリプション |
オーバーサブスクリプション モードでは 2:1、パフォーマンス モードでは 1:1 |
| フォワーディング エンジン |
|
| セキュリティ |
|
| キュー |
|
| キューイング メカニズム |
|
| スケジューラ |
|
| ポート バッファ |
|
| ハードウェア ベースのマルチキャスト レプリケーション |
|
| ブリッジドおよびルーテッド パケットのジャンボ フレーム サポート |
最大 9216 バイト |
| + LED |
前面パネルに青色のビーコン LED を追加（スロット レベルおよびポート レベルのサービス インジケータ） |
| EtherChannel 容量 |
40 ギガビット イーサネット モード
ベスト プラクティス
|
| シャーシあたりの最大ポート密度 |
32 基の 40 ギガビット イーサネット ポートまたは 128 基（+2 スーパーバイザ アップリンク）の 10 ギガビット イーサネット ポート（6509-E シャーシ） |
| VSS あたりの最大ポート密度 |
64 基の 40 ギガビット イーサネット ポートまたは 256 基の 10 ギガビット イーサネット ポート（6509-E シャーシ） |
| 仮想スイッチ リンクの作成に使用可/不可 |
使用可（全ポート）。最大 4 基の 40 G ポート（上記の EtherChannel 容量のセクションを参照） |
| サポートされるスーパバイザ エンジン |
Supervisor Engine 2T および 2TXL |
| WS-x6904-40G-2T から XL バージョン（DFC4XL 搭載）へのアップグレード可否 |
可。DFC4 を DFC4XL と交換すれば、WS-6904-40G-2T を XL バージョンにアップグレード可能 |
| サポートされるシャーシ |
|
| スロット要件 |
|
| オンボード メモリ |
デフォルトで 2 GB（アップグレード不可） |
表 2 に、Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールがサポートしているプラグ可能光ファイバを示します。
表 2 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールがサポートするプラグ可能光ファイバ
| CFP 製品番号 |
トランシーバ タイプ |
波長 |
IEEE 標準 |
最大距離およびケーブル タイプ1 |
| CFP-40G-SR4 |
40GBASE-SR4 |
850 nm |
IEEE 802.3ba |
OM3 マルチモード ファイバで 100 m、MPO コネクタ |
| CFP-40G-LR4 |
40GBASE-LR4 |
1310 nm |
IEEE 802.3ba |
シングルモード ファイバで 10 km、SC 二重コネクタ |
| CVR-CFP-4SFP10G |
各 40GE ポートを 4 基の 10GE SFP+ ポートに変換する FourX コンバータ |
|
|
|
Cisco Catalyst 6500 シリーズ スイッチと互換性のあるトランシーバの販売終了およびサポート終了日に関する最新情報については、http://www.cisco.com/en/US/products/hw/modules/ps5455/prod_eol_notices_list.html [英語] を参照してください。
製品仕様
表 3 に、Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュールの製品仕様を示します。
表 3 製品仕様
| カテゴリ |
仕様 |
| 標準プロトコル |
IEEE 802.1d、IEEE 802.1p、IEEE 802.1q、IEEE 802.1s、IEEE 802.1w、IEEE 802.3x、IEEE 802.3ad、IEEE 802.3ae、IEEE 802.3aq、IEEE 802.3an |
| 物理仕様 |
|
| 環境条件 |
動作温度：
|
| 適合規格 |
Cisco Catalyst 6500 シリーズ 10 ギガビット イーサネット ファイバ モジュールをシステムに搭載した場合、次の EMC 規格および安全規格に適合
安全基準：
|
| NEBS 基準レベル |
SR-3580 Issue 3、2007 年 6 月（GR-63-CORE issue 3 および GR-1089-CORE issue 4） |
| ETSI |
|
| ネットワーク管理 |
|
| 所要電力 |
|
| インジケータ |
|
発注情報
表 4 に、発注情報を示します。
表 4 発注用の製品番号
| 製品番号 |
説明 |
| 40 ギガビット イーサネット ファイバ ポート |
|
| WS-X6904-40G-2T |
DFC4 搭載 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュール |
| WS-X6904-40G-2TXL |
DFC4XL 搭載 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュール |
| WS-X6904-40G-2T= |
DFC4 搭載 Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュール（スペア） |
| WS-X6904-40G-2TXL= |
DFC4XL 搭載Cisco Catalyst 6900 シリーズ 4 ポート 40 ギガビット イーサネット ファイバ モジュール（スペア） |
| CFP 光ファイバ |
|
| CFP-40G-SR4 |
40GBASE-SR4 CFP（マルチモード ファイバ） |
| CFP-40G-LR4 |
40GBASE-LR4 CFP（シングルモード ファイバ） |
| CVR-CFP-4SFP10G |
CFP ポート用 FourX SFP+ コンバータ |
| SFP-10G-SR |
FourX コンバータとともに使用する 10GBASE-SR SFP+ トランシーバ モジュール |
| SFP-10G-LR |
FourX コンバータとともに使用する 10GBASE-LR SFP+ トランシーバ モジュール |
| SFP-10G-LRM |
FourX コンバータとともに使用する 10GBASE-LRM SFP+ トランシーバ モジュール |
| SFP-10G-ER |
FourX コンバータとともに使用する 10GBASE-ER SFP+ トランシーバ モジュール |
| SFP-H10GB-CU1M |
1 m の 10G SFP+ パッシブ Twinax ケーブル アセンブリ（FourX コンバータとともに使用） |
| SFP-H10GB-CU3M |
3 m の 10G SFP+ パッシブ Twinax ケーブル アセンブリ（FourX コンバータとともに使用） |
| SFP-H10GB-CU5M |
5 m の 10G SFP+ パッシブ Twinax ケーブル アセンブリ（FourX コンバータとともに使用） |
- 4 ポート 40 ギガビット イーサネット ファイバ モジュール：
- WS-X6904-40G-2T には、WS-X6904-40GE と WS-F6K-DFC4-E が含まれます。
- WS-X6904-40G-2TXL には、WS-X6904-40GE と WS-F6K-DFC4-EXL が含まれます。
- これらのモジュールの前面パネルには、次のいずれかが表記されています。
- WS-X6904-40GE-2T
- WS-X6904-40GE-2TXL（XL バージョンの場合）
- Cisco IOS ソフトウェア コマンドを使用すると、WS-X6904-40GE と WS-F6K-DFC4-E または WS-F6K-DFC4-EXL（XL バージョンの場合）が表示されます。
ボーダレス ネットワークを拡張するシスコおよびパートナーのサービス
シスコおよびパートナー各社が提供するインテリジェントな個別化サービスは、ボーダレス ネットワークのイノベーションの促進、運用効率の向上、柔軟な事業運営、そして競争優位性の獲得に役立ちます。シスコはディスカバリ プロセスを行ってお客様のビジネス目的を理解し、お客様のアーキテクチャにエンドツーエンドのソリューションを統合して、そのプラットフォーム上にネットワーク サービスを組み込めるよう支援します。知識と先進の手法を共有することにより、お客様が新しいテクノロジーを正しく展開、吸収、管理、および拡張できるように各段階でサポートいたします。お客様のビジネス ニーズを満たし、高品質のネットワーク パフォーマンスを維持しながら運用コストを抑えるように考案された一連の柔軟なサポート サービスが用意されています。サービスの詳細については、http://www.cisco.com/jp/go/services/ を参照してください。
関連情報
Cisco Catalyst 6500 シリーズ スイッチの詳細については、http://www.cisco.com/web/JP/product/hs/switches/cat6500/index.html を参照するか、最寄りの代理店までお問い合わせください。
1取り付け前にご使用のモジュールでサポートされる正確な距離を計算する場合は、CFP のデータ シートの光仕様を参照してください。 サポートされる正確な距離は、使用するシングルモード ファイバ ストランドの接合数とコネクタ数によって異なります。
