セキュリティ、IoT、モビリティ、クラウド用に構築
Cisco® Catalyst® 9400 シリーズ スイッチは、業界をリードするシスコのモジュラー型エンタープライズ アクセス スイッチング プラットフォームです。Catalyst 9000 ファミリに含まれ、あらゆる場所が職場となり、あらゆるものがエンドポイントとなり、アプリケーションが至る所をホストするようなハイブリッドの世界に対応するようにネットワークを変換するよう構築されています。新しい Catalyst 9400 SUP-2/2XL スーパーバイザおよびラインカードを搭載した Catalyst 9400 シリーズは、接続性の見直し、セキュリティの強化、大小さまざまなハイブリッドワークフォースに対するエクスペリエンスの再定義に役立つ継続的なイノベーションにより、今後も未来を形作っていきます。
セキュリティに対する高度で絶え間ない脅威、Internet of Things（IoT）デバイスの急増、場所を問わないモビリティ、およびクラウドの普及にすべて対応するには、高度なハードウェア/ソフトウェアイノベーションを統合し、お客様のネットワークを自動化、保護、シンプル化するネットワークファブリックが必要になります。このネットワークファブリックは、ビジネスサービスの展開を加速して、お客様の収益増加を実現することを目標としています。
SD-Access（Software-Defined Access）を利用する Cisco Digital Network Architecture（Cisco DNA）は、お客様のビジネスを強化する、非常に高度なネットワークファブリックです。オープンで拡張性のあるソフトウェア主導のアーキテクチャである Cisco DNA により、エンタープライズ ネットワークの運用を迅速化およびシンプル化できます。プログラム可能なアーキテクチャであるため、IT スタッフは時間のかかる反復的なネットワーク設定作業から解放され、ビジネスに前向きな変化をもたらすイノベーションに集中できます。SD-Access により、エッジからクラウドに至るまで、次の基本的な機能を使用して、ポリシーベースの自動化を実現できます。
● シンプルなデバイス導入
● 有線ネットワークとワイヤレスネットワークのユニファイドマネジメント
● ネットワークの仮想化とセグメンテーション
● グループベースのポリシー
● コンテキストベースの分析
Cisco Catalyst 9400 シリーズ スイッチは、セキュリティ、IoT、クラウド向けに構築された、シスコの主要なモジュラ エンタープライズ スイッチング アクセスおよびアグリゲーション プラットフォームです。シスコの主要なエンタープライズ アーキテクチャである、SD-Access を備えた Cisco Networking Cloud の基本的な構成要素としても機能し、最大 9 Tbps のシステム帯域幅をサポートするシャーシアーキテクチャによる独自の投資保護、および高密度 IEEE 802.3bt PoE（60W および 90W）に対する比類のない電力供給を提供します。また、Cisco Catalyst 9400 シリーズ スイッチでは、冗長性の機能をポートフォリオ全体で利用できるようになりました。Cisco Catalyst 9400 シリーズ スイッチは、SSO/NSF、アップリンクの復元力や電源の N+1/N+N 冗長性といった機能を備えた最新の高可用性（HA）を提供します。また、革新的なデュアルサービス対応ファントレイ設計と横方向のエアーフローによってエンタープライズ向けに最適化され、奥行きが、クローゼットに収納しやすい約 16 インチ（約 41 cm）に設計されています。1 つのシステムで、10G、5G および 2.5G マルチギガビット銅線、1G 銅線、Cisco UPOE®+、Cisco UPOE、PoE+ のオプションを選択して最大 384 のアクセスポートに拡張することも、100G で最大 36 ポート、40G で最大 96 ポート、25G で最大 168 ポート、10G 光ファイバと 1G 光ファイバのオプションで、最大 384 ポートに拡張することもできます。また、このプラットフォームは高度なルーティング機能、インフラストラクチャ サービス、SD-Access 機能、Simplified Campus Automation、およびネットワークシステムの仮想化をサポートします。これらの機能により、中小規模キャンパス環境のコアおよびアグリゲーションレイヤにプラットフォームを任意に配置できます。
表 1 に、ラインカードごとのポートの仕様を示します。
表 1. ラインカードのポート情報
| ラインカード |
ポートの数 |
ポート速度 |
ポート タイプ |
Cisco Catalyst 9400 シリーズ スイッチの最小および最大ポート数 |
||
| C9404R |
C9407R |
C9410R |
||||
| C9400-LC-24XY 6 |
24 |
25G、10G |
SFP28、SFP+ |
20/40、24/48 |
20/100、24/120 |
20/160、24/192 |
| C9400-LC-12QC6 |
12 |
100G、40G |
QSFP28、QSFP+ |
4/8、12/24 |
4/20、12/60 |
4/32、12/96 |
| C9400-LC-48HX6 |
48 |
10GBASE-T、5G/2.5G マルチギガビット、1000M/100M |
RJ-45 UPOE+ IEEE 802.3bt、IEEE 802.3at、IEEE 802.3af、シスコ準規格 |
48/96 |
48/2401 |
48/3842 |
| C9400-LC-48HN |
48 |
5G/2.5G マルチギガビット、1000M/100M |
RJ-45 UPOE+ IEEE 802.3bt、IEEE 802.3at、IEEE 802.3af、シスコ準規格 |
48/96 |
48/2403 |
48/3844 |
| C9400-LC-48H |
48 |
10/100/1000M |
RJ-45 UPOE+ IEEE 802.3bt、IEEE 802.3at、IEEE 802.3af、シスコ準規格 |
48/96 |
48/240 |
48/3845 |
| C9400-LC-48UX |
48 |
24 X マルチギガビット 100/1000 Mbps 2.5/5 Gbps 10GBASE-T ポートおよび 24 X 10/100/1000 ポート |
RJ-45 UPOE IEEE 802.3at、IEEE 802.3af、シスコ準規格 |
48/96 |
48/240 |
48/384 |
| C9400-LC-48U |
48 |
10/100/1000M |
RJ-45 UPOE IEEE 802.3at、IEEE 802.3af、シスコ準規格 |
48/96 |
48/240 |
48/384 |
| C9400-LC-48TX6 |
48 |
10GBASE-T、5G/2.5G マルチギガビット、1000M/100M |
RJ-45 |
48/96 |
48/240 |
48/384 |
| C9400-LC-48T |
48 |
10/100/1000M |
RJ-45 |
48/96 |
48/240 |
48/384 |
| C9400-LC-48XS6 |
48 |
10 GE または 1 GE |
SFP+/SFP |
48/96 |
48/240 |
48/384 |
| C9400-LC-24XS |
24 |
10 GE または 1 GE |
SFP+/SFP |
24/48 |
24/120 |
24/192 |
| C9400-LC-48P |
48 |
10/100/1000M |
RJ-45 POE+ IEEE 802.3at、IEEE 802.3af、シスコ準規格 |
48/96 |
48/240 |
48/384 |
| C9400-LC-24S |
24 |
1 GE |
SFP |
24/48 |
24/120 |
24/192 |
| C9400-LC-48S |
48 |
1 GE |
SFP |
48/96 |
48/240 |
48/384 |
Cisco Catalyst 9400 シリーズ スイッチ ラインカード
Cisco Catalyst 9400 シリーズ スイッチは、Cisco 5G および 10G マルチギガビット イーサネット テクノロジー、Cisco UPOE、データ、1G および 10G 光ファイバラインカードを提供します。
Cisco Catalyst 9400 シリーズ スイッチ 10G マルチギガビット UPOE+ ラインカード

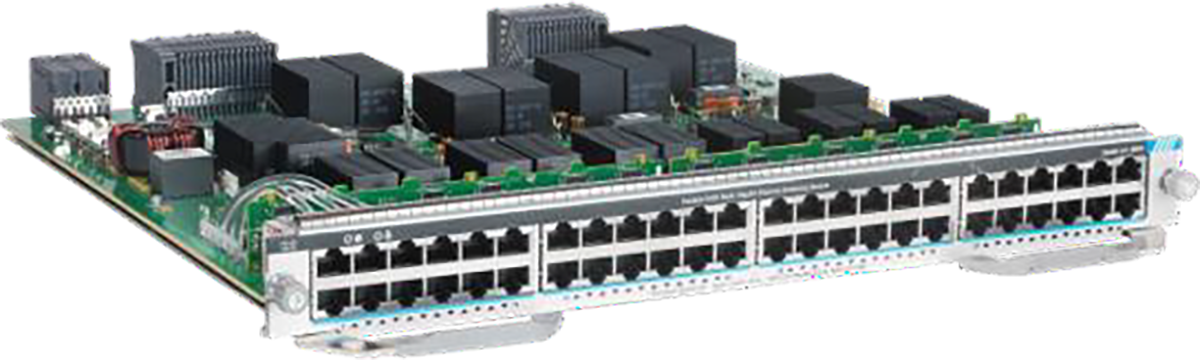

Cisco Catalyst 9400 シリーズ 48 ポート 10G mGig（RJ-45）UPOE+ ラインカード（C9400-LC-48HX）
Catalyst 9400 シリーズ スイッチ 48 ポート マルチギガビット UPOE+ ラインカードは、10GBASET、5/2.5Gbps、1000/100Mbps、Cisco UPOE®+、Cisco UPOE、PoE+ および PoE をサポートしています。より高い帯域幅の PoE 駆動 Wi-Fi 6/6E 展開向けに設計された、IEEE 802.3bt 準拠の 48 ポート mGig 90W UPOE+ ラインカードによって、1 本のケーブルで、デジタルサイネージ、セキュリティカメラ、サーマルカメラ、LED 照明器具、大型ディスプレイ画面などの他のデバイスにラインレートのデータと電力を供給できます。Cisco UPOE+ を使用すると、許可を必要とせずに、ケーブル接続と設置コストを削減できます。また、電力を多く消費するデバイスデイジーチェーンの応用、デュアルスーパバイザを使用した中断のない電力とデータの供給、リアルタイムなデバイス情報の取得、中央管理とリモート制御、迅速かつ柔軟なデバイス設置などが可能になります。このため、電気コンセントの近くではなく、実用的な場所にデバイスを配置できます。さらに、これらのラインカードでは、エネルギー効率の高い標準ベースのイーサネットによって高度なエネルギー管理を実現でき、電源 1 ワットあたりの発熱量を非常に低く抑えられます。
特長
● 48 ポートノンブロッキング 10GBASET、5/2.5G マルチギガビット、1000/100M モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 17.8 以降をサポート
● Cisco UPOE+ が有効で、ラインカードのすべてのポートで最大 90 W を供給可能
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.3bt/af/at およびシスコ準規格 PoE
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 強化されたパフォーマンスを必要とする Wi-Fi 6/6E キャンパスおよびブランチアプリケーションに最適
表 2. C9400-LC-48HX ラインカードのシャーシタイプ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
2:1 |
2:1 |
2:1 |
Cisco Catalyst 9400 シリーズ スイッチ 10G マルチギガビット データ ライン カード

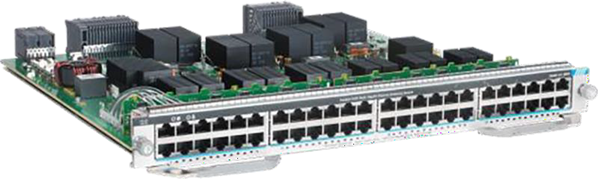

Cisco Catalyst 9400 シリーズ 48 ポート 10G mGig（RJ-45）データラインカード（C9400-LC-48TX）
Catalyst 9400 シリーズ スイッチ 48 ポート マルチギガビット データ ライン カードは、10GBASET、5/2.5Gbps、1000/100Mbps をサポートしています。高帯域幅の銅線による展開向けに設計されています。
特長
● 48 ポートノンブロッキング 10GBASET、5/2.5G マルチギガビット、1000/100M モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 17.13.1 以降をサポート
● C9400X-SUP-2/2XL が必要
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 強化されたパフォーマンスを必要とするキャンパスおよびブランチアプリケーションに最適
表 3. C9400-LC-48TX ラインカードのシャーシタイプ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
2:1 |
2:1 |
2:1 |

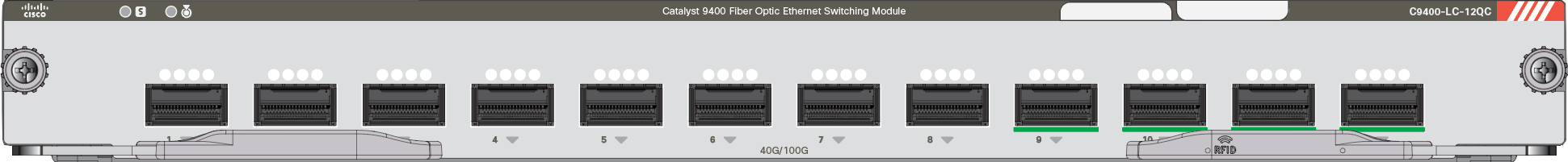

Cisco Catalyst 9400 シリーズ 100G/40G QSFP28 ラインカード
Cisco Catalyst 9400 シリーズ 4 ポート 100 G（QSFP28）+ 4 ポート 40G（QSFP+）または 12 ポート 40 ギガビットイーサネット（QSFP+）ラインカード（C9400-LC-24XY）
Cisco Catalyst 9400 シリーズ 12 ポート 40 ギガビットイーサネット、または 4 ポート 100 ギガビットイーサネット + 4 ポート 40 ギガビット イーサネット ライン カードは、キャンパスや小規模および中規模のネットワークで、高性能かつ高密度の 100 G または 40 ギガビット イーサネット アグリゲーションを実現するコアスイッチとして導入できます。Cisco Catalyst 9400 シリーズ 12 ポート 40 ギガビット イーサネット ラインカードは、標準の Quad Small Form-Factor Pluggable 28 および Plus（QSFP28 and QSFP+）オプティカルモジュールをサポートしています。40 ギガビットイーサネットまたは 100 および 40 ギガビットイーサネットを切り替えてポートを使用できます。このため、40 ギガビットイーサネットから 100 ギガビットイーサネットへの段階的な移行に役立ちます。
特長
● 最大 12 ポートの 40GE QSFP+ または 4 ポート 100GE QSFP28 および 4 ポート 40GE QSFP+ をサポート
● QSFP28 と QSFP+ は同じラインカードで同時に使用可能
● C9400X-SUP-2/2XL が必要
● Cisco IOS XE ソフトウェアリリース 17.12.1 以降をサポート
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● エンタープライズ バックボーンおよびコラプスドアクセスの展開向けに設計
表 4. C9400-LC-12QC ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1* |
1:1* |
1:1* |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
2:1* |
2:1* |
2:1* |

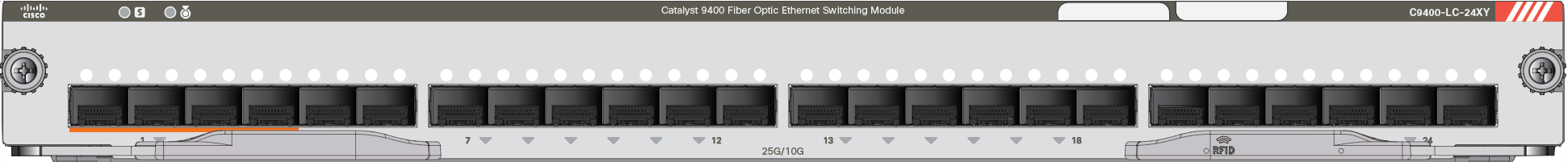

Cisco Catalyst 9400 シリーズ 25G SFP28 ラインカード
Cisco Catalyst 9400 シリーズ 20 ポート 25 ギガビットイーサネット（SFP28）ラインカード（C9400-LC-24XY）
Cisco Catalyst 9400 シリーズ 20 ポート 25 ギガビットイーサネット、プラス 4 ポート 10 ギガビット イーサネット ライン カードは、キャンパスや小規模および中規模のネットワークで、高性能かつ高密度の 25 ギガビット イーサネット アグリゲーションを実現するコアスイッチとして導入できます。Cisco Catalyst 9400 シリーズ 24 ポート 25 ギガビット イーサネット ラインカードは、標準の Small Form-Factor Pluggable 28 および Plus（SFP28、SFP+）オプティカルモジュールをサポートしており、25 ギガビットイーサネットと 10 ギガビットイーサネットを切り替えてポートを使用できます。このため、10 ギガビットイーサネットから 25 ギガビットイーサネットへの段階的な移行に役立ちます。
特長
● 最大 20 ポートの 25GE SFP28 および 4 ポートの 10GE SFP+ をサポート
● SFP28 および SFP+ は、同一ラインカードで、制約なく同時に使用可能
● C9400X-SUP-2/2XL が必要
● Cisco IOS XE ソフトウェアリリース 17.12.1 以降をサポート
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● エンタープライズ バックボーンおよびコラプスドアクセスの展開向けに設計
表 5. C9400-LC-24XY ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1.125:1 |
1.125:1 |
1.125:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
2.25:1 |
2.25:1 |
2.25:1 |
24 ポートマルチギガビットおよび 24 ポート 10/100/1000 Mbps を搭載した、Cisco Catalyst 9400 シリーズ 48 ポート UPOE®

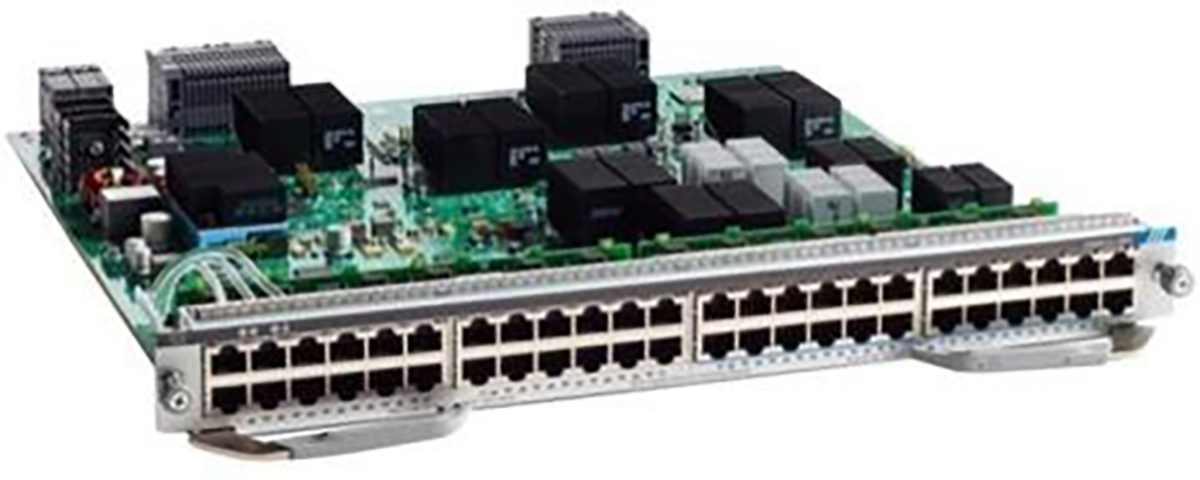

24 個のマルチギガビットポートおよび 24 個の 10/100/1000 Mbps ポートを搭載した、Cisco Catalyst 9400 シリーズ 48 ポート UPOE® ラインカード（C9400-LC-48UX）
Cisco Catalyst 9400 シリーズ 48 ポート UPOE ラインカードは、24 個のマルチギガビットポートと、24 個の 10/100/1000 Mbps ポートを搭載しています。これにより、既存のイーサネット アクセス ケーブルを使用する 802.11ac Wave 2 アクセスポイントといった新しい用途で、基盤となるソリューションを得られます。マルチギガビット スイッチ ポートを使用すると、既存のカテゴリ 5e とカテゴリ 6 のケーブルで 100 Mbps、1 Gbps、2.5 Gbps、5 Gbps の速度の自動ネゴシエーションを、また、カテゴリ 6 ケーブル接続で最大 10 Gbps の速度を実現可能です。このマルチギガビット イーサネット ライン カードは、Power over Ethernet（PoE）、PoE Plus（PoE+）、および Cisco Universal PoE（Cisco UPOE）をサポートし、アクセスポイントに 15W、30W、または 60W の電力を供給します。次世代ワークスペースのダウンストリームデバイスに 60W の電力を供給できるこの技術は、シスコ独自のものです。これにより、お客様は、IP フォン、IPTV、監視カメラ、仮想デスクトップクライアントといった、さまざまなデバイスに給電できるようになります。壁面や天井に新たに電気回路を設置しなくても、エネルギー効率の高い標準ベースのイーサネットを活用できます。これらすべての Cisco UPOE のメリットを、1 つのスイッチング プラットフォームで享受しながら、マルチギガビットの Wi-Fi 速度を実現できるのです。
機能
● 48 ポート（マルチギガビットポート X 24 および 10/100/1000 ポート X 24）
● マルチギガビットポートでは 100/1000 Mbps、2.5/5 Gbps、10GBASE-T の速度、その他のポートでは 10/100/1000 Mbps の速度
● 全ポートで 1000 Mbps までノンブロッキング
● ポートはすべて RJ-45 インターフェイス
● Cisco IOS® XE ソフトウェアリリース 16.6.2 以降をサポート
● Cisco UPOE：ラインカードのすべてのポートで最大 60W を供給可能
● すべての 10/100/1000 ポートで Energy Efficient Ethernet 802.3az をサポート
● マルチギガビットポートで IEEE 802.3bz、802.3an マルチギガビット イーサネット標準に準拠
● IEEE 802.3af/at およびシスコ準規格 PoE
● IEEE 802.1ae（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 大企業および中堅企業向け：次世代 IP フォン、ワイヤレスアクセスポイント、ワイヤレス ベース ステーション、ビデオカメラ、仮想デスクトップクライアント、その他の PoE/Cisco UPOE デバイスに電力を供給
● 大容量のファイル転送やネットワークバックアップに高いパフォーマンスを必要とするキャンパスおよびブランチアプリケーションをサポート
表 6. C9400-LC-48UX ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ 1 |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
3.3:1 |
3.3:1 |
3.3:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1.1:1 |
2.2:1 |
3.3:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1.1:1 |
2.2:1 |
3.3:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps1 |
480 Gbps1 |
480 Gbps1 |
| オーバーサブスクリプション |
1.1:1 |
1.1:1 |
1.1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1.1:1 |
1.1:1 |
1.1:1 |
Cisco Catalyst 9400 シリーズ スイッチ 5G マルチギガビット UPOE+ ラインカード

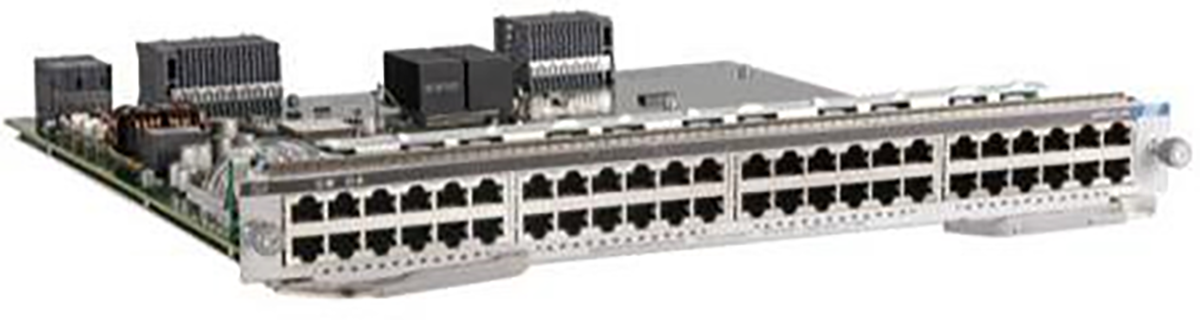

Cisco Catalyst 9400 シリーズ 48 ポート 5G マルチギガビット（RJ-45）UPOE+ ラインカード（C9400-LC-48HN）
Catalyst 9400 シリーズ スイッチ 48 ポート マルチギガビット UPOE+ ラインカードは、5/2.5 G マルチギガビット、1000M/100M、Cisco UPOE®+、Cisco UPOE、PoE+ および PoE をサポートしています。より高い帯域幅の PoE 駆動 Wi-Fi 6/6E 展開向けに設計された、IEEE 802.3bt 準拠の 48 ポート mGig 90W UPOE+ ラインカードによって、1 本のケーブルで、デジタルサイネージ、セキュリティカメラ、PTZ 機能を備えたサーマルカメラ、LED 照明器具、大型ディスプレイ画面などの他のデバイスにラインレートのデータと電力を供給できます。Cisco UPOE+ を使用すると、許可を必要とせずに、ケーブル接続と設置コストを削減できます。また、電力を多く消費するデバイスデイジーチェーンの応用、デュアルスーパバイザを使用した中断のない電力とデータの供給、リアルタイムなデバイス情報の取得、中央管理とリモート制御、迅速かつ柔軟なデバイス設置などが可能になります。このため、電気コンセントの近くではなく、実用的な場所にデバイスを配置できます。さらに、これらのラインカードでは、エネルギー効率の高い標準ベースのイーサネットによって高度なエネルギー管理を実現でき、電源 1 ワットあたりの発熱量を非常に低く抑えられます。
機能
● 48 ポートノンブロッキング 5/2.5G マルチギガビット、1000/100M モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 17.5 以降をサポート
● Cisco UPOE+ が有効で、ラインカードのすべてのポートで最大 90 W を供給可能
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.3bt/af/at およびシスコ準規格 PoE
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 強化されたパフォーマンスを必要とする Wi-Fi 6/6E キャンパスおよびブランチアプリケーションに最適
表 7. C9400-LC-48HN ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
3:1 |
3:1 |
3:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
2:1 |
3:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
2:1 |
3:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
Cisco Catalyst 9400 シリーズ スイッチ UPOE+ ラインカード
Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 10/100/1000（RJ-45）ラインカード（C9400-LC-48H）
Catalyst 9400 シリーズ スイッチの UPOE+ ラインカードは、Cisco UPOE+、Cisco UPOE、PoE+ および PoE をサポートしています。デジタルビルディングおよび IoT アプリケーション向けに設計された Cisco Catalyst 9400 シリーズは、IEEE 802.3bt に準拠し、90 W UPOE+ ラインカードによって、1 本のケーブルで、ワイヤレスアクセスポイント、デジタルサイネージ、セキュリティカメラ、PTZ 機能を備えたサーマルカメラ、LED 照明器具、大型ディスプレイ画面などの電源装置にデータと電力を供給できます。Cisco UPOE+ を使用すると、許可を必要とせずに、ケーブル接続と設置コストを削減できます。また、電力を多く消費するデバイスデイジーチェーンの応用、デュアルスーパバイザを使用した中断のない電力とデータの供給、リアルタイムなデバイス情報の取得、中央管理とリモート制御、迅速かつ柔軟なデバイス設置などが可能になります。このため、電気コンセントの近くではなく、実用的な場所にデバイスを配置できます。さらに、これらのラインカードでは、エネルギー効率の高い標準ベースのイーサネットによって高度なエネルギー管理を実現でき、電源 1 ワットあたりの発熱量を非常に低く抑えられます。
機能
● 48 ポートノンブロッキング
● 10/100/1000 モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 16.12.1 以降をサポート
● Cisco UPOE+ が有効で、ラインカードのすべてのポートで最大 90 W を供給可能
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.3bt/af/at およびシスコ準規格 PoE
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 大容量のファイル転送やネットワークバックアップに高いパフォーマンスを必要とするキャンパスおよびブランチアプリケーションに最適
表 8. C9400-LC-48H ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |

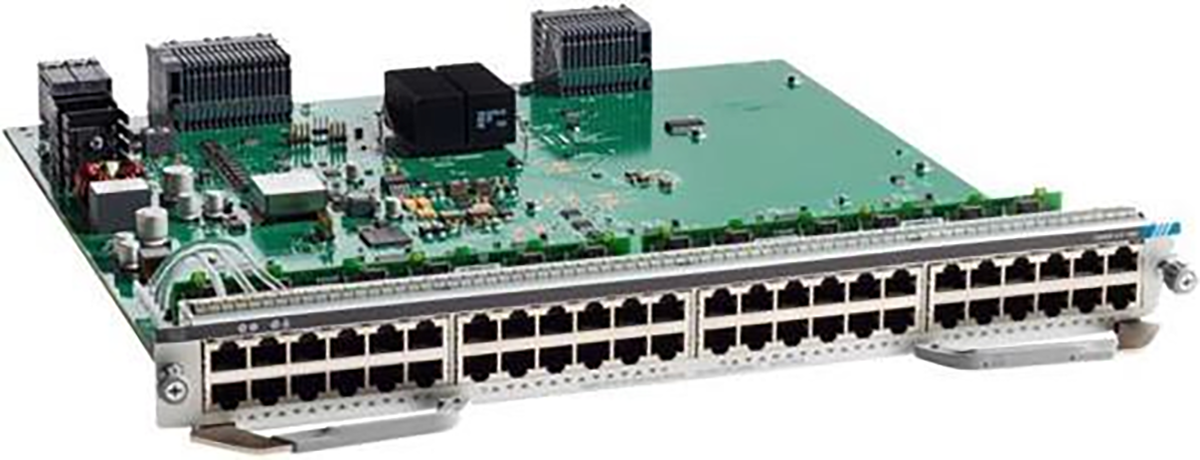

Cisco Catalyst 9400 シリーズ スイッチ UPOE ラインカード
Cisco Catalyst 9400 シリーズ 48 ポート UPOE 10/100/1000（RJ-45）ラインカード（C9400-LC-48U）
Catalyst 9400 シリーズ スイッチ UPOE ラインカードは、PoE、PoE+、および Cisco UPOE をサポートし、アクセスポイントに 15W、30W、または 60W の電力を供給します。60W のインラインパワーにより、IP フォン、IPTV、監視カメラ、仮想デスクトップクライアントといった、さまざまなデバイスに給電可能です。そのため、壁面や天井に新たに電気回路を設置しなくても、エネルギー効率の高い標準ベースのイーサネットを活用できます。
機能
● 48 ポートノンブロッキング
● 10/100/1000 モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 16.6.1 以降をサポート
● Cisco UPOE が有効で、ラインカードのすべてのポートで最大 60 W を供給可能
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.3af/at およびシスコ準規格 PoE
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 大企業および中堅企業向け：次世代 IP フォン、ワイヤレス ベース ステーション、ビデオカメラ、仮想デスクトップクライアント、その他の PoE および Cisco UPOE デバイスに電力を供給
● 大容量のファイル転送やネットワークバックアップに高いパフォーマンスを必要とするキャンパスおよびブランチアプリケーションに最適
表 9. C9400-LC-48U ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
Cisco Catalyst 9400 シリーズ スイッチ PoE+ ラインカード
Cisco Catalyst 9400 シリーズ 48 ポート PoE+ 10/100/1000（RJ-45）ラインカード（C9400-LC-48P）
機能
● 48 ポートノンブロッキング
● 10/100/1000 モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 16.8.1 以降をサポート
● PoE+ が有効で、ラインカードのすべてのポートで最大 30 W を供給可能
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.3af/at をサポート
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 大企業および中堅企業向け：次世代 IP フォン、ワイヤレス ベース ステーション、ビデオカメラ、仮想デスクトップクライアント、およびその他の PoE に電力を供給
● 大容量のファイル転送やネットワークバックアップに高いパフォーマンスを必要とするキャンパスおよびブランチアプリケーションに最適
表 10. C9400-LC-48P ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |

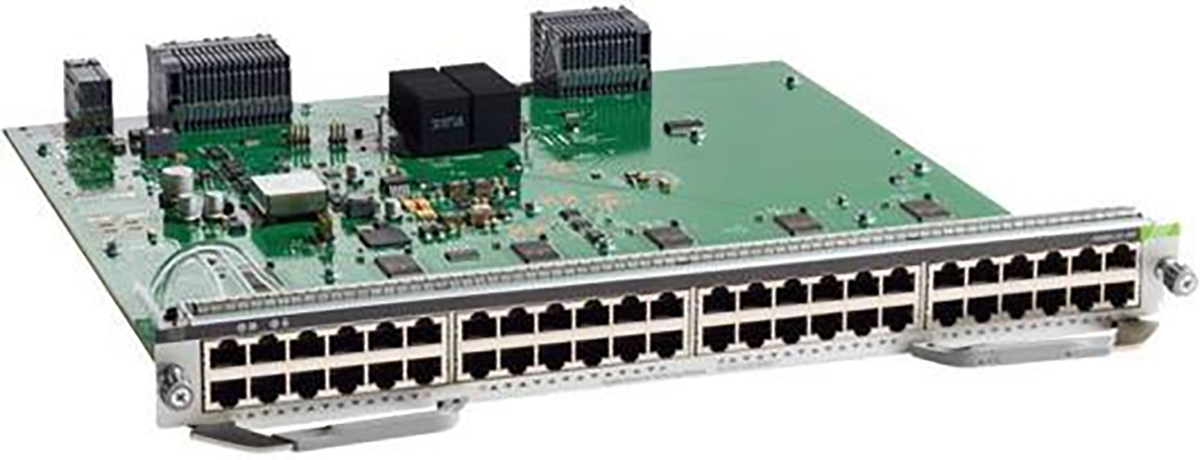

Cisco Catalyst 9400 シリーズ スイッチ RJ-45 データラインカード
Cisco Catalyst 9400 シリーズ 48 ポート 10/100/1000（RJ-45）ラインカード（C9400-LC-48T）
機能
● 最大 48 ポートのノンブロッキングをサポート
● 10/100/1000 モジュール（RJ-45）
● Cisco IOS XE ソフトウェアリリース 16.6.1 以降をサポート
● Energy Efficient Ethernet 802.3az 対応
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● 大企業および中堅企業向け：データ専用のユーザーアクセスに適した設計
● 大容量のファイル転送やネットワークバックアップに高いパフォーマンスを必要とするキャンパスおよびブランチアプリケーションに最適
表 11. C9400-LC-48T ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |

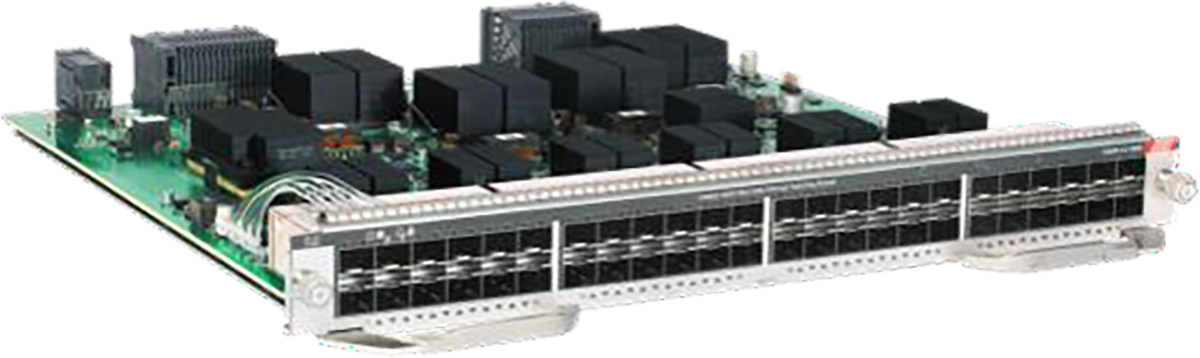

Cisco Catalyst 9400 シリーズ スイッチ 48 ポート 10 ギガビット イーサネット ファイバ ライン カード
Cisco Catalyst 9400 シリーズ 48 ポート 10 ギガビットイーサネット（SFP+）ラインカード（C9400-LC-48XS）
Cisco Catalyst 9400 シリーズ 48 ポート 10 ギガビット イーサネット ライン カードは、キャンパスや小規模および中規模のネットワークで、高性能かつ高密度の 10 ギガビット イーサネット アグリゲーションを実現するコアスイッチとして導入できます。標準の Small Form-Factor Pluggable Plus（SFP+）オプティカルモジュールをサポートし、ギガビットイーサネットと 10 ギガビットイーサネットを切り替えてポートを使用できます。このため、ギガビットイーサネットから 10 ギガビットイーサネットへの段階的な移行に役立ちます。
機能
● 最大 48 ポートの 10GE SFP+ または 48 ポートの 1GE SFP をサポート
● SFP+ および SFP は、同一ラインカードで、制約なく同時に使用可能
● Cisco IOS XE ソフトウェアリリース 17.8 以降をサポート
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● エンタープライズ バックボーンおよびコラプスドアクセスの展開向けに設計
表 12. C9400-LC-48XS ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
2:1 |
2:1 |
2:1 |

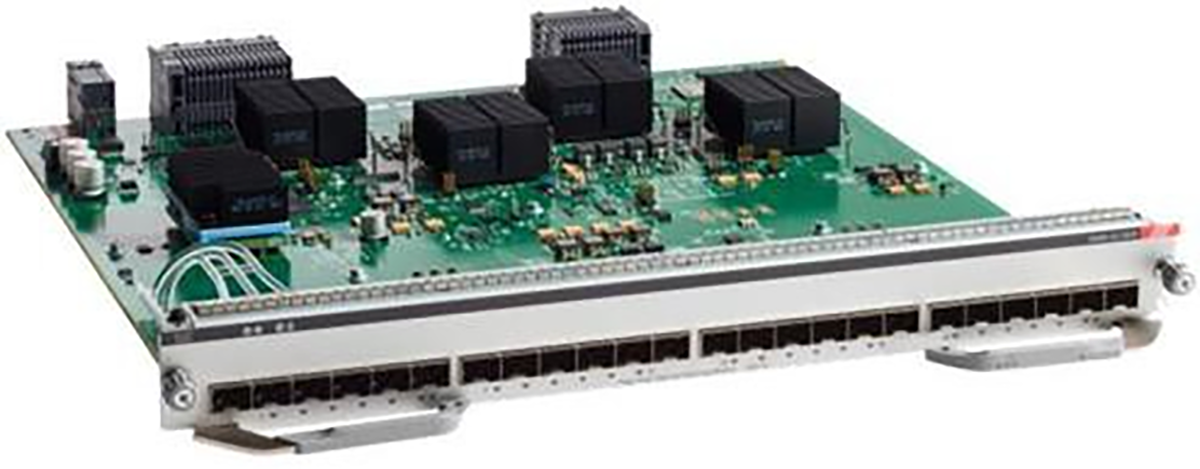

Cisco Catalyst 9400 シリーズ スイッチ 24 ポート 10 ギガビット イーサネット ファイバ ライン カード
Cisco Catalyst 9400 シリーズ 24 ポート 10 ギガビット イーサネット（SFP+）ライン カード（C9400-LC-24XS）
Cisco Catalyst 9400 シリーズ 24 ポート 10 ギガビット イーサネット ライン カードは、キャンパスや小規模および中規模のネットワークで、高性能かつ高密度の 10 ギガビット イーサネット アグリゲーションを実現するコアスイッチとして導入できます。標準の Small Form-Factor Pluggable Plus（SFP+）オプティカルモジュールをサポートしており、ギガビットイーサネットと 10 ギガビットイーサネットを切り替えてポートを使用できます。このため、ギガビットイーサネットから 10 ギガビットイーサネットへの段階的な移行に役立ちます。
機能
● 最大 24 ポートの 10GE SFP+ または 24 ポートの 1GE SFP をサポート
● SFP+ および SFP は、同一ラインカードで、制約なく同時に使用可能
● Cisco IOS XE ソフトウェアリリース 16.6.2 以降をサポート
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● エンタープライズ バックボーンおよびコラプスドアクセスの展開向けに設計
表 13. C9400-LC-24XS ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
3:1 |
3:1 |
3:1 |
|
| C9400 Supervisor Engine-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
2:1 |
3:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
2:1 |
3:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |

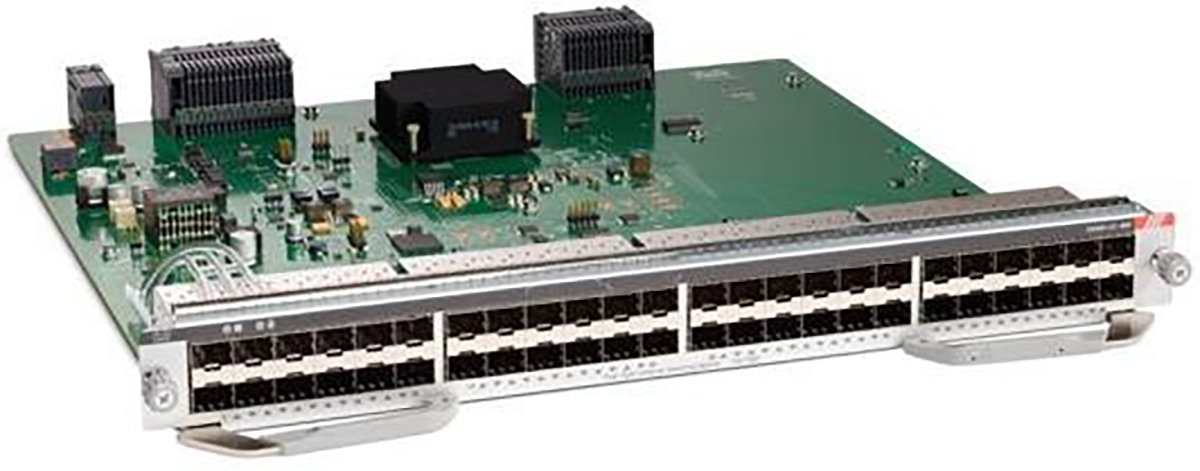

Cisco Catalyst 9400 シリーズ スイッチ 48 ポート 1 ギガビット イーサネット ファイバ ライン カード
Cisco Catalyst 9400 シリーズ 48 ポート 1 ギガビットイーサネット（SFP）ラインカード（C9400-LC-48S）
機能
● 最大 48 のノンブロッキング SFP ポートをサポート
● Cisco IOS XE ソフトウェアリリース 16.8.1 以降をサポート
● IEEE 802.1AE（MACsec-256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● ラインレートの機能を必要とする大企業、中規模企業、およびコマーシャル企業のコアおよびディストリビューションの展開
● サービスプロバイダ：デジタル加入者回線アクセスマルチプレクサ（DSLAM）、受動光ネットワーク（PON）、モバイルデータバックホール（住宅およびビジネスアプリケーション用 FTTX）向けギガビットイーサネット集約
● 大企業向け：FTTD を提供（展開でノンブロッキングが必須要件である場合）
表 14. C9400-LC-48S ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |

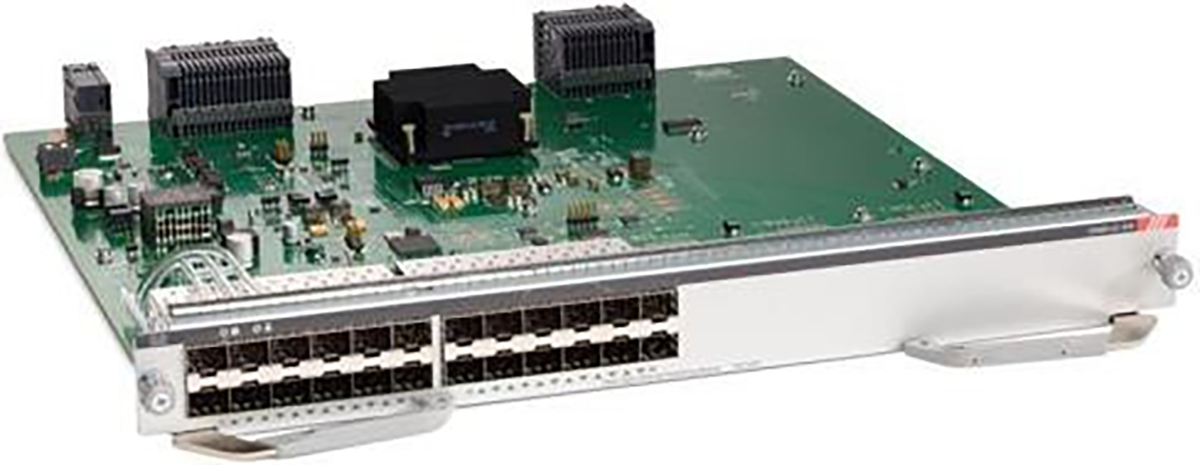

Cisco Catalyst 9400 シリーズ スイッチ 24 ポート 1 ギガビット イーサネット ファイバ ライン カード
Cisco Catalyst 9400 シリーズ 24 ポート 1 ギガビットイーサネット（SFP）ラインカード（C9400-LC-24S）
機能
● 最大 24 のノンブロッキング SFP ポートをサポート
● Cisco IOS XE ソフトウェアリリース 16.8.1 以降をサポート
● IEEE 802.1AE（MACSEC 256）をハードウェアで実現
● レイヤ 2 からレイヤ 4 までジャンボフレームをサポート（最大 9,216 バイト）
● ラインレートの機能を必要とする大企業、中規模企業、およびコマーシャル企業のコアおよびディストリビューションの展開
● サービスプロバイダ：デジタル加入者回線アクセスマルチプレクサ（DSLAM）、受動光ネットワーク（PON）、モバイルデータバックホール（住宅およびビジネスアプリケーション用 FTTX）向けギガビットイーサネット集約
● 大企業向け：FTTD を提供（展開でノンブロッキングが必須要件である場合）
表 15. C9400-LC-24S ラインカードのシャーシ別のスロットあたりの帯域幅
| スーパーバイザ |
|
シャーシ C9404R |
シャーシ C9407R |
シャーシ C9410R |
| C9400 スーパーバイザエンジン-1（C9400-SUP-1） |
1 スロットあたりの帯域幅 |
80 Gbps |
80 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL（C9400-SUP-1XL） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-1XL-Y（C9400-SUP-1XL-Y） |
1 スロットあたりの帯域幅 |
240 Gbps |
120 Gbps |
80 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2XL（C9400X-SUP-2XL） |
1 スロットあたりの帯域幅 |
480 Gbps |
480 Gbps |
480 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
|
| C9400 スーパーバイザエンジン-2（C9400X-SUP-2） |
1 スロットあたりの帯域幅 |
240 Gbps |
240 Gbps |
240 Gbps |
| オーバーサブスクリプション |
1:1 |
1:1 |
1:1 |
Cisco Catalyst 9400 シリーズ スイッチでは、標準ベースの Power over Ethernet、Power over Ethernet Plus（PoE/PoE+）に加え、Cisco UPOE の展開および運用に必要なラインカード、電源装置、アクセサリを利用可能です。IEEE 802.3af/at またはシスコ準規格に準拠した受電装置が PoE/PoE+ または Cisco UPOE ラインカードポートに接続されている場合、PoE は標準の UTP（シールドなしツイストペア）ケーブルを介して 100 m 以上先に電力を供給できます。IP 電話、ワイヤレス ベース ステーション、ビデオカメラ、その他の IEEE 標準準拠の装置は、壁面コンセントを必要とせずに Cisco Catalyst 9400 シリーズ UPOE ラインカードから供給される電力を使用できます。この機能により、ネットワーク管理者は電力を集中管理することができ、受電装置を設置する可能性のある天井など手の届きにくい場所にコンセントを取り付ける必要がなくなります。
「PoE/PoE+/UPOE」、「インラインパワー」、「音声用」という電源装置やラインカードは同じものを指していて、現在はシスコ準規格、IEEE 802.3af 準拠、IEEE 802.3at 準拠、および Cisco UPOE の 4 つのバージョンがあります。Cisco Catalyst 9400 シリーズ スイッチのすべてのシャーシおよび PoE 電源装置は、IEEE 802.3af/at 標準およびシスコ先行標準の実装をサポートしており、既存のシスコ受電装置との下位互換性が確保されています。すべての IEEE 802.3af/at 準拠および Cisco UPOE ラインカードでは IEEE またはシスコ準規格の受電装置と電力供給を受けないネットワーク インターフェイス カード（NIC）を識別できるため、該当する装置が接続されている場合にのみ電力が供給されます。
Energy Efficient Ethernet (EEE) は、アイドル時間にイーサネット ネットワークの消費電力を減らすように設計された IEEE 802.3az の標準です。
低電力アイドル（LPI）モードをサポートするデバイスで EEE を有効にできます。このようなデバイスは、低い使用率のときに LPI モードを開始して、電力を節約できます。LPI モードでは、リンクの両端にあるシステムは、特定のサービスをシャット ダウンして、電力を節約できます。EEE は上位層プロトコルおよびアプリケーションに対して透過的であるように、LPI モードに移行したり、LPI モードから移行する必要があるプロトコルを提供します。
Cisco Catalyst 9400 シリーズ スイッチには、さまざまな速度と物理メディアの組み合わせをサポートする一連のモジュールが用意されています。これらのラインカードは機能的にトランスペアレントで、すべてのパケット処理、キューイング、バッファリング、および Quality of Service（QoS）が、スーパバイザエンジンで実行されます。そのため、ラインカードには搭載されたスーパバイザエンジンの機能と利点がそのまま受け継がれます。このアーキテクチャにより、新しいスーパバイザエンジンを追加するだけで、Cisco Catalyst 9400 シリーズ スイッチ上のすべてのイーサネットラインカードを新しいスイッチング機能にアップグレードできます。シンプルな設計のラインカードにより平均故障間隔（MTBF）が長くなり、エンドユーザー向けの単一接続に対するハイアベイラビリティが保証されます。
Cisco Catalyst 9400 シリーズ スイッチでは中央集中型アーキテクチャが採用されており、シャーシ内の各ラインカードスロットにワイヤスピードの専用帯域幅が提供されます。各ラインカードには、パケット処理用にスーパバイザエンジンへの専用帯域幅が割り当てられています。さまざまなラインカードを経由して Cisco Catalyst 9400 シリーズ スイッチに伝送されるすべてのネットワークデータは、同じスロットのポート間通信であっても、スーパーバイザエンジンによって処理されます。
モジュール型かつ中央集中型の設計により、お客様は高性能ラインカードへの投資を、すべての Cisco Catalyst 9400 シリーズ スイッチシャーシとスーパバイザエンジンで活用できます。Cisco Catalyst 9400 シリーズ スイッチの中央集中型アーキテクチャにより、シャーシに搭載されたすべてのラインカードは、スーパーバイザエンジンが提供する QoS、レイヤ 2/3/4 ルーティング、ハードウェアベースの IPv6 といった拡張機能の利点を活かすことができます。
Cisco Catalyst 9400 シリーズ スイッチのラインカードには、QSFP28、QSFP+、SFP+ および SFP を含む多種多様なオプティカルポートタイプおよびポート速度があります。各ラインカードでサポートされる各種光モジュールの詳細、および各モジュールの最小要件となる Cisco ソフトウェアリリースについては、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。
標準仕様、テクノロジー、環境仕様、およびラインカードのその他の機能
表 16 に、ラインカードのその他の製品仕様を示します。
| 機能 |
説明 |
| 標準 |
●
ギガビットイーサネット：IEEE 802.3z
、IEEE 802.3x
、IEEE 802.3ab
、IEEE 802.3bt
、IEEE 802.3at
、IEEE 802.3af
、IEEE 802.3az
、IEEE 802.3bz
、IEEE 802.3an
、IEEE 802.3an
|
| EtherChannel テクノロジー |
● Gigabit EtherChannel
：すべての 1000 Mbps
ポート
● 10 Gigabit EtherChannel
：すべての 10 Gbps
ポート
● IEEE 802.3ad
（リンク集約制御プロトコル）
●
ポート集約プロトコル（PAgP
）：サポート
●
タプルあたりのポート数：LACP
では 16
ポート、PAgP
では 8
ポート
●
全ラインカードでの EtherChannel
および IEEE 802.3ad
テクノロジー：サポート
|
| 物理寸法 |
● Cisco Catalyst 9400
シリーズ
スイッチの 1
つのスロットを占有
●
寸法（高さ X
幅 X
奥行）：4.06 X 37.90 X 37.00 cm
（1.6 X 14.92 X 14.57
インチ）
|
| 環境条件 |
●
動作温度：
●
通常の動作
*
温度および高度：
◦ -5 ～ +45 °C（23 ～ 113 °F）、最高 1,800 m（6,000 フィート） ◦ -5 ～ +40 °C（23 ～ 104 °F）、最高 3,000 m（10,000 フィート） ◦ *コールドスタートアップの最低周囲温度は 0 °C
●
短期間
**
の例外的な状況：
◦ -5 ～ +55 °C（23 ～ 131 °F）、最高 1,800 m（6,000 フィート） ◦ -5 ～ +50 °C（23 ～ 122 °F）、最高 3,000 m（10,000 フィート） ◦ **1 年間の稼働時間が連続 96 時間または合計 360 時間以内、または発生回数が 15 回以内
●
保管温度：-40
～ 70 °C
（-40
～ 158 °F
）
●
相対湿度：10
～ 95%
（結露しないこと）
●
動作高度：-60
～ 3,000m
|
| 安全条件 |
光ファイバレーザー：クラス 1 レーザー製品 |
| 安全性に関する認定規格 |
● UL 60950-1
● CAN/CSA-C222.2 No. 60950-1
● EN 60950-1
● IEC 60950-1
● AS/NZS 60950.1
● IEEE 802.3
|
| 電磁波放射認定 |
● 47 CFR
パート 15
● CISPR22
クラス A
● EN 300 386 V1.6.1
● EN 55022
クラス A
● EN 55032
クラス A
● CISPR 32
クラス A
● EN61000-3-2
● EN61000-3-3
● ICES-003
クラス A
● TCVN 7189
クラス A
● V-3
クラス A
● CISPR24
● EN 300 386
● EN55024
● TCVN 7317
|
| RoHS 準拠 |
ROHS5 |
表 17 に、電力および MTBF 情報をラインカード別に示します。
| 製品番号 |
最大定格電力（W） |
MTBF の評価（時間） |
| C9400-LC-12QC |
200 |
493,359 |
| C9400-LC-24XY |
200 |
508,152 |
| C9400-LC-48HX |
401,560 |
|
| C9400-LC-48TX |
65 |
1,214,080 |
| C9400-LC-48HN |
175 |
422,690 |
| C9400-LC-48H |
65 |
874,140 |
| C9400-LC-48U |
65 |
915,150 |
| C9400-LC-48T |
65 |
1,214,080 |
| C9400-LC-48XS |
250 |
420,073 |
| C9400-LC-24XS |
200 |
545,080 |
| C9400-LC-48UX |
240 |
469,550 |
| C9400-LC-48P |
65 |
980,440 |
| C9400-LC-24S |
120 |
1,104,470 |
| C9400-LC-48S |
170 |
937,600 |
注： 表 3 に示したすべての電力の数値は、設備の電力および冷却の容量計画時に推奨される最大値です。これらの数値は、動作時の実際の消費電力を示しているわけではありません。一般的な消費電力は、記載の最大定格電力値の約 40 ～ 75% です。
詳細については、Cisco Power Calculator を参照してください。https://cpc.cloudapps.cisco.com/cpc/DS.cpc
購入方法については、シスコの「購入案内」のページを参照してください。
表 18 に、発注情報を示します。
表 18. 発注情報
| 製品番号 （「=」はスペアを表す） |
製品名 |
| C9400-LC-48HX (=) |
Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 10G マルチギガビット（RJ-45） |
| C9400-LC-48TX (=) |
Cisco Catalyst 9400 シリーズ 48 ポートデータ 10G マルチギガビット（RJ-45） |
| C9400-LC-48HN (=) |
Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 5G マルチギガビット（RJ-45） |
| C9400-LC-48H-UL (=) |
Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 10/100/1000（RJ-45） |
| C9400-LC-48H (=) |
Cisco Catalyst 9400 シリーズ 48 ポート UPOE+ 10/100/1000（RJ-45） |
| C9400-LC-48U (=) |
Cisco Catalyst 9400 シリーズ 48 ポート UPOE 10/100/1000（RJ-45） |
| C9400-LC-48T (=) |
Cisco Catalyst 9400 シリーズ 48 ポート 10/100/1000（RJ-45） |
| C9400-LC-24XY (=) |
Cisco Catalyst 9400 シリーズ 20 ポート 25G（SFP28）、および 4 ポート 10G（SFP+） |
| C9400-LC-12QC (=) |
Cisco Catalyst 9400 シリーズ 12 ポート 40G（QSFP+）または 4 ポート 100G（QSFP28）、および 4 ポート 40G（QSFP+） |
| C9400-LC-48XS (=) |
Cisco Catalyst 9400 シリーズ 48 ポート 10 ギガビットイーサネット（SFP+） |
| C9400-LC-24XS (=) |
Cisco Catalyst 9400 シリーズ 24 ポート 10 ギガビットイーサネット（SFP+） |
| C9400-LC-48UX (=) |
Cisco Catalyst 9400 シリーズ 48 ポート UPOE（mGig 24 ポート、RJ-45 24 ポート） |
| C9400-LC-48P (=) |
Cisco Catalyst 9400 シリーズ 48 ポート PoE+ 10/100/1000（RJ-45） |
| C9400-LC-24S (=) |
Cisco Catalyst 9400 シリーズ 24 ポート ギガビット イーサネット（SFP） |
| C9400-LC-48S (=) |
Cisco Catalyst 9400 シリーズ 48 ポート ギガビット イーサネット（SFP） |
Cisco Catalyst 9400 シリーズ スイッチには、シスコの拡張版の制限付きライフタイム保証（E-LLW）が付属します。この保証は、対応可能な場合に翌営業日の交換ハードウェア発送に応じ、90 日間の Technical Assistance Center（TAC）によるサポート（1 日 8 時間、週 5 日間）を提供します。
シスコのソフトウェアに適用される保証を含む正式な保証条件は、ご購入のシスコ製品に付属する情報パケットに記載されています。製品の使用前に、個々の製品に付属する保証条件をよくお読みください。
シスコは購入代金を払い戻すことにより一切の保証責任とさせて頂く権利を留保します。
保証条件の詳細については、https://www.cisco.com/jp/go/warranty を参照してください。
表 19 に、E-LLW に関する情報を示します。
|
|
Cisco E-LLW |
| Cisco Catalyst 9400 シリーズ スイッチに適用されます。 |
|
| 保証期間 |
シスコまたはシスコの販売代理店から製品を購入されたお客様が製品を継続的に所有している限り適用されます。 |
| サポート終了ポリシー |
製品の製造が終了した場合、シスコの保証サポートは終了の発表から 5 年間に限定されます。 |
| ハードウェアの交換 |
シスコまたはその代理店では、可能な場合は、翌営業日に交換部品を出荷するよう商業上合理的な努力をします。それが不可能な場合は、返品許可（RMA）リクエストの受領から 10 日営業日以内に交換部品を出荷するよう、商業上合理的な努力をします。実際の配送期間は、お客様がお住まいの地域によって異なります。 |
| 発効日 |
ハードウェアの保証はお客様への出荷日から発効します（シスコ リセラーから再販される製品については、シスコからの最初の出荷後 90 日以内）。 |
| TAC サポート |
シスコでは、お客様が購入された Cisco Catalyst 9400 シリーズ製品の出荷日から最大 90 日間、1 日 8 時間、週 5 日間の範囲で、基本構成、診断、およびデバイスレベルの問題のトラブルシューティングを提供します。このサポートには、対象デバイスの範囲を超えるソリューションやネットワークレベルのサポートは含まれません。 |
| Cisco.com へのアクセス |
Cisco.com へのゲスト アクセスのみが認められます。 |
シスコの環境、社会、ガバナンス（ESG）イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。
表 20. シスコの環境保全に関する情報
| 持続可能性に関するトピック |
参照先 |
|
| 一般 |
製品の素材に関する法律および規制に関する情報 |
|
| 製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報 |
||
| 持続可能性に関するお問い合わせ |
||
| 製品の回収および再利用プログラムに関する情報 |
||
| 動作環境条件 |
||
| 規制と適合規格 |
||
| 平均故障間隔（MTBF）（時） |
||
| シスコの制限付きライフタイム ハードウェア保証（拡張版） |
||
| 電源 |
電源 |
|
| 材料 |
製品パッケージの重量と材料 |
|
| 形状 |
||
優れたインフラストラクチャを、低リスクで迅速に実現します。Cisco Catalyst 9000 サービスでは、エキスパートによるガイダンスを提供して、新しい Catalyst 9000 スイッチングファミリの適切な展開、管理、サポートを支援します。シスコは、ネットワーキングに関する比類ない専門知識、ベストプラクティス、革新的なツールを提供することで、新しいハードウェア、ソフトウェア、プロトコルのネットワークへの導入に伴う、アップグレード、更新、および移行に要する全体的なコストの削減を支援します。シスコのエキスパートが、導入から、最適化、技術サービス、マネージドサービスまでライフサイクル全体のサービスを提供することにより、中断を最小限に抑えて高い運用効率を実現し、Cisco DNA 対応インフラストラクチャから最大の価値を引き出せるよう支援します。シスコのエンタープライズ ネットワーク向けサービスの詳細を見る
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
| 新規トピックまたは改訂されたトピック |
説明箇所 |
日付 |
| Simplified Campus と 10G mGig データラインカード（C9400-LC-48TX）を追加 |
2024 年 6 月 4 日 |
|
| Cisco Catalyst ソフトウェア サブスクリプションの詳細と SKU を追加、Cisco Catalyst Center の名称を更新 |
関連するすべてのセクション |
2023 年 10 月 20 日 |
| 10G mGig UPOE+ ラインカード（C9400-LC-48HX）を新規追加、10G SFP+ ラインカード（C9400-LC-48XS）を新規追加 |
2022 年 2 月 3 日 |
|
| UPOE+ ラインカード（C9400-LC-48HN）を新規追加、製品持続可能性を追加 |
2021 年 3 月 8 日 |
|
| UPOE+ ラインカード（C9400-LC-48H）を新規追加 |
2019 年 8 月 20 日 |
