高密度、低遅延の物理レイヤスイッチ

CiscoNexus® 3550-H 高密度レイヤ 1 スイッチは、高速ネットワーク アプリケーションをサポートするためのエンタープライズ ネットワーク モニタリング、パッチおよびファンアウト接続への最適化を目指し、特別に製造されたものです。

Cisco Nexus® 3550-H 高密度レイヤ 1 スイッチは、データリンクレイヤ(レイヤ 2)で動作する従来のネットワークスイッチとは異なっています。Cisco Nexus 3550-H は、物理ネットワークレイヤ(レイヤ 1)で動作するからです。このスイッチを介する接続は、マトリックス スイッチを利用して電気的に行われます(図 3 を参照)。これにより接続のタップ(ネットワークモニタリング用)、ポート間接続のパッチ(再設定用)、1 つのポートから多数のポートへのほぼ遅延なし(5ns 未満)でのファンアウト接続(高速アプリケーション用)を実現できます。

QSFP-DD の概要

Cisco Nexus 3550-H 高密度レイヤ 1 スイッチ

Cisco Nexus 3550-H 160)は、倍密度 QSFP-DD コネクタを使用する世界初のネットワーック スイッチです。QSFP-DD コネクタは、従来の QSFP コネクタと完全に下位互換性があるため、古いネットワークケーブル/コネクタからこの高密度コネクタに円滑に移行できます。Cisco Nexus 3550-H は、QSFP のみのオプションでも利用できます。

まったく新しい管理プラットフォーム

エンタープライズ管理機能は、Cisco Nexus 3550-H の中核となるものです。

Cisco Nexus 3550-H は、Nexus 3550-F モジュラ レイヤ 1 マトリックス スイッチに基づくまったく新しい管理プラットフォームを備えています。

強力な x86 ベースの管理 CPU、デュアル(1G および 10G)イーサネット管理インターフェイス、USB および RS232 ベースのコンソールアクセス、管理 CPU からデータプレーンへの 10Gbps アクセスを特長としています。また、PPS および GPS ベースのインライン パケット タイムスタンプ用高精度時刻同期オプションも用意されています。

パケット認識型の統計情報とモニタリング

Cisco Nexus 3550-H は物理レイヤで動作し、すべてのパケットを認識します。

デバイス上の各ポートで送受信されたパケット数/バイト数や送受信エラーなど、重要なパケット統計情報をモニタできます。光源レベル、動作温度、トランシーバ機能など、20 の各 QSFP-DD ポートに関する詳細な診断情報も得られます。これらの統計情報はすべて、クリティカル パスで遅延なしに利用できます。

透過的なタッピング

53 個のファイバタップを 1 つの 1RU スイッチで代替

ネットワーク モニタリングは、ロギング、デバッグ、コンプライアンスに不可欠です。低遅延でのネットワーク インスペクションにファイバ タップを利用することもできますが、貴重なラックスペースを消費します。リモートで管理することもできません。Cisco Nexus 3550-H は、1 つの 1RU スイッチで 53 個のファイバタップ(159 レーン)を代替できます。3550-H のタップはアクティブ信号再生方式を採用しているため、信号品質は高いまま、ポート間の遅延を 3.2ns という低さに抑えられます。またジッターはほとんど検出されません。そのため、ネットワーク内の他のインフラストラクチャ デバイスに対して事実上透過的と言えます。

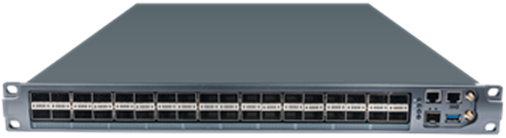

Cisco Nexus 3550-H High-density Layer 1-144 Switch

図 1.

Cisco Nexus 3550-H 高密度レイヤ 1 スイッチ

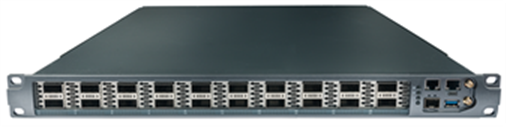

Cisco Nexus 3550-H High-density Layer 1-160 Switch

図 2.

Cisco Nexus 3550-H 高密度レイヤ 1 スイッチ

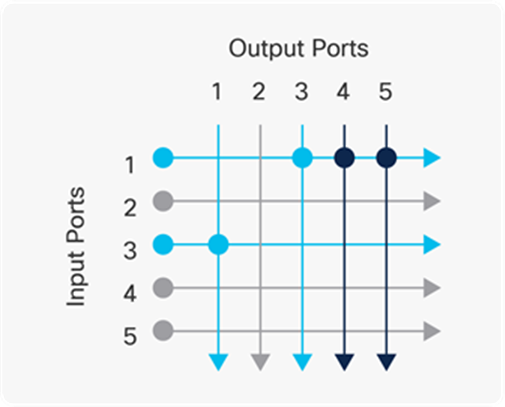

Cisco Nexus 3550-H。ポート 1 とポート 3 の間にパッチを設定:ポート 1 からのすべてのトラフィックはポート 3 に転送され、その逆も同様です。ポート 1 からポート 4 および 5 にタップを設定:ポート 1 からのトラフィックは、わずか 3.2ns の遅延でポート 4 および 5 に複製されます。

Output ports

図 3.

Cisco Nexus 3550-H ポート マトリックス

レイヤ 1 機能

      タップ、パッチ、ファンアウト。すべてのポートで 11 および 1N 接続***

      3.2ns(最小)ポート遅延

      すべてのポートで 1G/10Gb/s 接続

      I/O 信号の調整および再生成

統計

      パケットカウンタ(RXTX、ドロップなど)

      ポートごとのステータス LED

      すべてのポートの tcpdump

      QSFP-DD)診断(光源レベル、温度など)

      SNMP、ローカル/リモート syslog

      LLDP TX/RX

      InfluxDB への時系列ロギング

接続

      QSFP-DD ポート X 2010G レーン X 160Cisco Nexus 3550-H Hydra 160)または QSFP ポート X 3610G レーン X 144Cisco Nexus 3550-H Hydra 144

      QSFP-DDX 810GBASE-SR10GBASE-LR10GBASE-LRM1000BASE-SX1000BASE-LX

      QSFP-DD)銅線直接接続

      RJ45/SFP +管理ポート(1G/10G

      RJ45 業界標準シリアルポート

      USB マイクロシリアルポート

      USB(ファームウェア アップグレード用)

      GPS および PPS SMA X 2

管理

      x86 ベースの管理 CPU

      シリアル、SSHTelnet 経由の CLI

      JSON RPC API(全 CLI コマンド対象)

      DHCP による自動設定

      TACACS+ およびマルチユーザー サポート

      管理インターフェイスを利用した ACL 設定

      SFTPTFTPHTTPUSB を利用したファームウェア更新

      オンボード BASH/Python スクリプト

      オンボード Cron ジョブ

      PPSGPSPTPNTP による時刻同期、低遅延タッピング、パッチ設定、ファンアウト

一般

      19 インチ 1RU、ラック マウント

      重量:15kg24 ポンド)

      ホットスワップ可能なデュアル電源

      標準:AC 100240 Vac5060 Hz

      オプション:DC 40 72V

      最大消費電力:750W

      ホットスワップ可能ファンモジュール X 3

      オプションのエアーフロー方向(FTBBTF

      動作温度:-5 °C 45°C

      保管温度:-40 70 °C-40 158 °F

      動作時相対湿度:5 90 %(結露しないこと)

      保管相対湿度:5 95 %(結露しないこと)

      最大動作高度 AC5000 m

      最大動作高度 DC3048 m(中国本土 2000 m

      クラス I 機器

製品持続可能性

シスコの環境、社会、ガバナンス(ESG)イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。

表 1.                シスコの環境保全に関する情報

持続可能性に関するトピック

参照先

一般

製品の素材に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

製品の回収および再利用プログラムに関する情報

Cisco Takeback & Reuse Program

持続可能性に関するお問い合わせ

連絡先:csr_inquiries@cisco.com

動作および保管条件

一般

電源

電源モジュール

General

材料

最大消費電力

General

製品パッケージの重量と材料

連絡先:environment@cisco.com

寸法と重量

一般
