高精度のタイムスタンプ

Cisco Nexus® 3550-F Fusion HPT は、高性能/低遅延ネットワーク向けに最適化された、高精度のネットワークタッピング、アグリゲーション、モニタリングソリューションです。

世界をリードするシスコの HPT1 タイムスタンプテクノロジーを採用し、業界トップクラスの 70ps0.1ns)の精度で各パケットにタイムスタンプを組み込んでいます。そのため Cisco Nexus 3550-F Fusion HPT は、市場でトップクラスの高精度ネットワーク アグリゲーション/モニタリングソリューションとして評価されています。Nexus 3550-F Fusion HPT は、Pulse Per SecondPPS)、GPSPrecision Time ProtocolPTP)との高精度な時刻同期機能も備えているため、すべてのパケットがグローバルで同期され、正確なタイムスタンプが付与されます。

高帯域幅の入出力

Nexus 3550-F Fusion HPT は、400Gb/s の入力および設定可能な最大 80Gb/s の出力オプションを備えています。

そのため、悪条件のネットワーク環境でも最適なパフォーマンスでタップアグリゲーションが可能です。1Gb/s210Gb/s、または 40G/s2 で動作する最大 40 個の入力ポート(合計 400Gb/s)と 100ps 精度の HPT タイムスタンプ機能をサポートしています。出力ポートは、それぞれ 10Gb/s で動作する 1 8 個のポート、または 40Gb/s2 で動作する 1 2 個のポートが備わっています。また、出力ポートには業界標準のイーサネットフロー制御機能も搭載されており、キャプチャデバイスが輻輳していても損失のない伝送が可能です。

ディープパケットバッファ階層

マルチレイヤのディープ パケット バッファ アーキテクチャにより、強力なマイクロバースト対応を実現します。

マイクロバーストが相互に関係していることはよくあります。特に高性能ネットワークで多く見られます。しかし規制を遵守すべき環境では、すべてのパケットをキャプチャする必要があります。Cisco Nexus 3550-F Fusion HPT にはディープパケットバッファ階層があり、非常に相関関係の高いマイクロバースト状況下でも、パケットのキャプチャ、タイムスタンプ、長期ストレージへの転送が可能です。ポートあたり 32KB のバッファ、クアッドポートあたり 64KB のバッファ、32GB のグローバルパケットバッファを備えています(次ページの図を参照)。このマルチレイヤアーキテクチャにより、Cisco Nexus 3550-F Fusion HPT は最も信頼性の高いタップ アグリゲーション システムと評価されています。

透過的なタッピング

20 個のファイバタップを 1 つの 1RU デバイスで代替

ファイバタップは導入や管理が難しく、ラックスペースを大量に消費します。Cisco Nexus 3550-F Fusion HPT のすべての入力ポートはレイヤ 1 タップとして設定でき、1RU のラックスペース 1 つで 20 個のファイバタップを代替できます。Cisco Nexus 3550-F HPT タップは、他のデバイスに対して透過的です。タップされたパスに追加される遅延は 5ns 未満で、ジッターはほとんど検出されません。

使いやすく管理しやすい

使いやすさとエンタープライズ管理機能は、Cisco Nexus 3550-F Fusion シリーズの中核となるものです。

多くのユーザが CLI の操作性を高く評価しています。CLI で利用できる各コマンドは、リモートから JSON RPC API を使用しても利用できます。そのため使いやすく、大規模な環境でも管理できます。すべての Cisco Nexus 3550-F デバイスには標準的なエンタープライズ管理機能と導入機能がバンドルされています。その中には、自動設定(DHCP 利用)、SNMPTACACS+ 認証、オンボードの Python プログラム、BASH シェル、時系列ロギングなどがあります。

Cisco Nexus 3550-F Fusion HPT

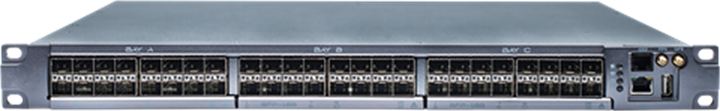

図 1.

Cisco Nexus 3550-F Fusion HPT

Cisco Nexus 3550-F Fusion HPT multilayer, deep packet buffer hierarchy

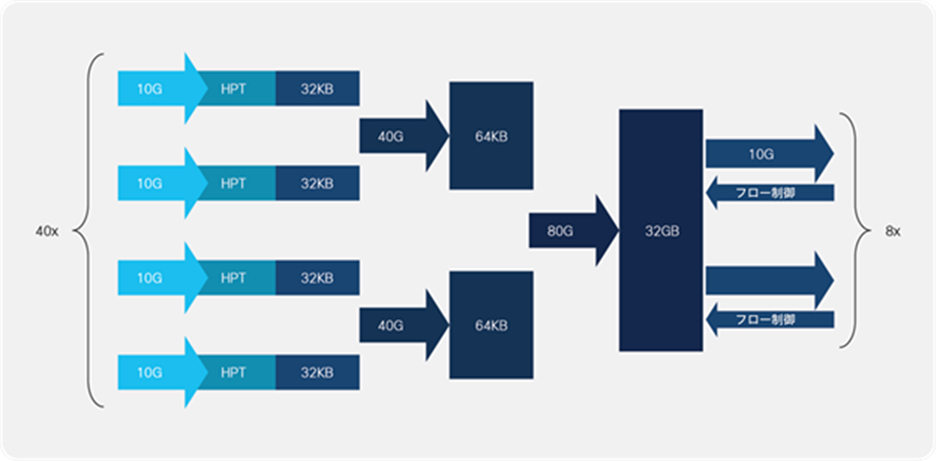

図 2.

Cisco Nexus 3550-F Fusion HPT のマルチレイヤ/ディープパケットバッファ階層

アグリゲーション

      400Gb/s 入力(1GbE2/10GbE/40GbE2

      70ps 高精度タイムスタンプ(HPT1

      80Gb/s 出力(10GE X 8 または402 GbE X 2)、イーサネットフロー制御機能(IEEE 802.3x

パケットバッファ

      ポートあたり 32KB バッファ(40 ポート)

      クアッドポートあたり 64KB バッファ(10 ポート)

      32GB ディープバッファ(共有)

時刻同期

      72 チャネル GPSGLONASSQZSSBeiDou

      アクティブアンテナサポート(3.3V

      コールドスタート時刻同期(30 秒未満)

      PPS 入力/出力、選択可能な 50Ω 終端

      管理ポート経由の PTP/NTP サポート

接続性

      16 SFP+ ラインカード X 3、最大 48 ポート

      4QSFP ラインカード X 3、最大 12 ポート

      入力として任意の 40 ポートを割り当て可能

      出力として任意の 8 ポートを割り当て可能

      SFP+ 光ファイバ(10GBASE-SR10GBASE-LR10GBASE-LRM1000BASE-SX1000BASE-LX

      SFP+ 銅線直接接続

      PPS 入出力用 SMA

      GPS 入力用 SMA

      RJ45 管理ポート

      RJ45 業界標準シリアルポート

      USB(ファームウェア アップグレード用)

注釈:
1 特許申請中
2 将来ファームウェアリリース予定

管理

      シリアル、SSHTelnet 経由の CLI

      JSON RPC API(全 CLI コマンド対象)

      DHCP による自動設定

      TACACS+ およびマルチユーザサポート

      管理インターフェイスを利用した ACL 設定

      SFTPTFTPHTTPUSB を利用したファームウェア更新

      オンボード BASH/Python スクリプト

      オンボード Cron ジョブ

統計情報

      パケットカウンタ(RXTX、ドロップなど)

      ポートごとのステータス LED

      ライブパケットダンプ

      SFP 診断(光源レベル、温度など)

      SNMP、ローカル/リモート syslog

      InfluxDB への時系列ロギング

全般

      19 インチ 1RU、ラックマウント

      重量:11kg24 ポンド)

      ホットスワップ可能なデュアル電源

      標準:AC 90 264V47 64 HzIEC C13-C14 ケーブル同梱)

      オプション:DC 40 72V

      最大消費電力:150W

      ホットスワップ可能デュアルファンモジュール

      オプションのエアーフロー方向(FTBBTF
