Cisco Nexus 7000 6.0 kW DC 電源装置モジュール
データ シートCisco Nexus 7000 6.0 kW DC 電源装置モジュール製品の概要Cisco Nexus® 7000 シリーズ スイッチは現在、DC 環境向けに特別に設計された 6,000 W（6.0 kW）の電源をサポートしています。Cisco Nexus 7000 6.0 kW DC 電源装置モジュールは、3,000 W から 6,000 W まで拡張可能な大容量の可変出力電源です。このモジュールは耐障害性を備えた負荷分散機能を提供するだけでなく、Cisco Nexus 7000 シリーズへホットスワップできる DC 電源を完全にサポートしています（図 1）。
図 1 Cisco Nexus 7000 シリーズの DC 電源 Cisco Nexus 7000 シリーズの各システムは複数電源に対応しており、システムおよび データセンター設備の両方で電源の耐障害性を実現します。Cisco Nexus 7000 シリーズでは、企業やサービス プロバイダーといったお客様の多様なニーズにお応えするため、さまざまな AC 電源装置および DC 電源装置オプションを提供しています。 デュアル入力の 6.0 kW DC 電源は、サービス プロバイダーのセントラル オフィスでの展開に最適です。また、マルチ入力をサポートすることにより、この DC 電源ではアプリケーションのニーズに応じて出力電源をカスタマイズすることができます。 DC 電源の接続には、ホットスワップ DC 電源ケーブルを使用します。このケーブルによって、DC ターミナル ブロックに影響を与えることなく、素早く簡単に電源を設置できます。この DC ケーブルは、DC 電源への直接接続と、中間電力インターフェイス ユニットへの接続（ケーブルの長さが足りない場合に使用）のどちらもサポートしています。 Cisco Nexus 7000 シリーズ DC Power Interface Unit（PIU）は、Cisco Nexus 7000 シリーズの DC ケーブルと既存の DC 電源ケーブルを接続する必要がある環境向けのオプションであり、16 個の 2 極端子接続を提供します。この PIU は、1 個または 2 個の Cisco Nexus 7000 6.0 kW DC 電源装置モジュールをサポートし、各電源は 2 本の DC 電源ケーブルを使用して合計 4 本で PIU に接続できます（図 2 と 3）。
図 2 Cisco Nexus 7000 シリーズの DC 電源、DC ケーブル、Power Interface Unit

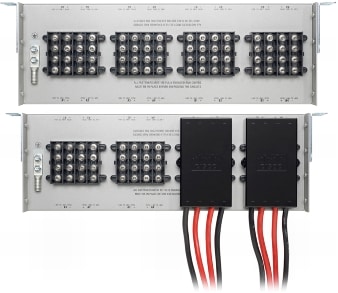

図 3 Cisco Nexus 7000 シリーズ DC Power Interface Unit 機能と利点Cisco Nexus 7000 6.0 kW DC 電源装置モジュールは、共通スペア、ホットスワップ機能、および高い効率性を活用することで、DC 環境をよりシンプルにし、かつ運用コストの削減を実現するさまざまな機能を搭載しています。また、Cisco Nexus 7000 シリーズは、複数電源の冗長スキーム、AC 電源と DC 電源の混合モードの運用、リアルタイムの電力情報もサポートしています。次に、主な機能を示します。
表 1 に、Cisco Nexus 7000 6.0 kW DC 電源装置モジュールの主な機能と利点を示します。 表 1 機能と利点
製品アーキテクチャ6.0 kW DC 電源には、4 つの独立した入力ステージがあり、それぞれの出力電源は 1,500 W です。各ステージでは、-48 V の DC 接続ペアを使用します。Cisco Nexus 7000 シリーズ DC 電源ケーブルは、1 つの電源入力接続部に対して 2 組の入力コネクタをサポートしており、3,000 W の出力とシングル入力モードの運用をサポートしています。2 つ目の DC 電源ケーブルは、2 つ目の電源入力接続部に対して 2 組の入力コネクタを追加可能であり、デフォルトでデュアル入力モードをサポートし、最高 6,000 W の出力電源を提供します。 図 4 に電源入力接続部を示します。

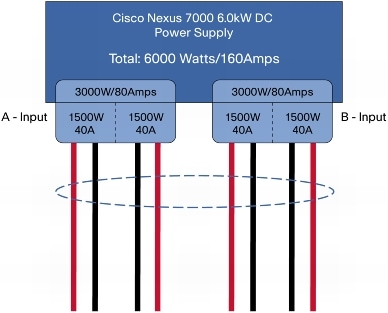

図 4 Cisco Nexus 7000 6.0 kW DC 電源装置モジュールの接続と電力定格 必要に応じて、DC PIU を使用して Cisco Nexus 7000 シリーズ DC 電源ケーブルと既存の DC ケーブルを 2 極端子を使いながら接続します。各 Cisco Nexus 7000 シリーズ DC 電源ケーブルは出力側に接続し、既存のケーブルは業界標準の 2 極ラグ端子とラグ ナットを使用して入力側に接続します。PIU 設計によって DC 電源同士の接続が簡単になり、また、19 インチ ラックにマウントできます。 Cisco Nexus 7000 シリーズの電源の冗長性Cisco Nexus 7000 シリーズ スイッチは、負荷分散機能や耐障害性を提供するだけでなく、ホットスワップ可能な電源をサポートしています。シャーシの稼動には 1 個の電源のみ使用することも可能です。複数の電源を使用することで追加の電源容量を確保するとともに、電源の障害、電力供給、または無停電電源装置（UPS）やブレーカーなどの施設コンポーネントに対する耐障害性を実現します。 Cisco Nexus 7000 シリーズ システムは、環境の冗長ニーズに合わせてユーザ設定可能な 4 つの電源冗長モードで稼動できます（表 2 参照）。 表 2 Cisco Nexus 7000 シリーズの電源冗長モード
Cisco Nexus 7000 シリーズ システムに供給可能な電力バジェットは、設置された電源の種類、接続された入力数、設定された電源冗長モードによって異なります。表 3 〜 5 では、さまざまな冗長モードにおいて、2 〜 4 個の電源で供給可能な電力について説明します。 表 3 2 個の 6.0 kW DC 電源装置ユニットで供給可能な出力電源
表 4 3 個の 6.0 kW DC 電源装置ユニットで供給可能な出力電源
表 5 4 個の 6.0 kW DC 電源装置ユニットで供給可能な出力電源
製品仕様表 6 に、Cisco Nexus 7000 6.0 kW DC 電源装置モジュールの製品仕様を示します。表 7 は適合標準規格の情報です。 表 6 製品仕様
表 7 NEBS 準拠および ETSI 300-019 環境要件*
* 保留中の承認 発注情報シスコ製品の購入方法については、「購入案内」を参照してください。ソフトウェアをダウンロードするには、ソフトウェア ダウンロードページにアクセスしてください。表 8 に発注情報を示します。 表 8 発注情報
サービスおよびサポートシスコは、データセンターへの Cisco Nexus 7000 シリーズ スイッチの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの進化を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。シスコ アドバンスド サービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet® Service を利用すると、シスコのネットワーク専門家や高度なリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決できます。このサービスでは、保有する Cisco Nexus 7000 シリーズ スイッチに関して予防的診断やリアルタイムのアラートを提供する Smart Call Home サービス機能の利点を活かすことができます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。シスコのデータセンター サービスの詳細については、http://www.cisco.com/jp/go/dcservices/ を参照してください。 関連情報Cisco Nexus 7000 シリーズの詳細については、製品のホームページ（http://www.cisco.com/jp/go/nexus7000/）をご覧ください。または、最寄りのシスコ代理店にお問い合せください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
