Cisco Nexus 7000 シリーズ Fabric-2 モジュール
データ シートCisco Nexus 7000 シリーズ Fabric-2 モジュール製品概要Cisco Nexus® 7000 シリーズ スイッチは Cisco® Unified Fabric の基礎を提供します。スケーラビリティの高い 10 ギガビット イーサネット ネットワークのために設計された、モジュール型のデータセンタークラスの製品ラインで構成されており、15 テラビット/秒（Tbps）を超える拡張が可能なファブリック アーキテクチャを採用しています。最高レベルのミッションクリティカルなデータセンターの要求に応えるよう設計されているこのスイッチは、継続的なシステム運用と、仮想化された広範なサービスを実現します。Cisco Nexus 7000 シリーズは、実績のあるオペレーティング システムに基づいており、サービスを中断させることのないリアルタイムのシステム アップグレードと、きわめて高い管理性およびサービサビリティを実現する高度な機能を備えています。 Cisco Nexus 7000 シリーズ シャーシ用 Cisco Nexus 7000 シリーズ Fabric-2 モジュール（図 1） は、各 I/O およびスーパーバイザ モジュールの各スロットに対してパラレル ファブリック チャネルを提供する独立したファブリック モジュールです。最大で 5 つのファブリック モジュールを同時にアクティブにすることができ、1 スロットあたり最大 550 Gbps の帯域幅を提供します。パラレル フォワーディング アーキテクチャを通じて、5 つのファブリック モジュールで 15 Tbps を超えるシステム容量を実現します。このファブリック モジュールは、I/O モジュール上で完全分散型のフォワーディングを行うための重要なコンポーネントです。

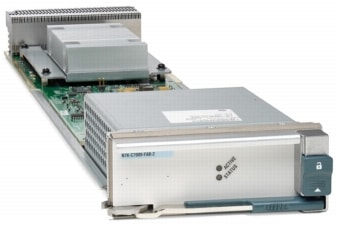

図 1 Cisco Nexus ファブリック モジュール 機能と利点1 〜 5 つのファブリック モジュールを同時にアクティブにすることができるスイッチ ファブリックのスケーラビリティにより、ニーズの拡大に合わせてパフォーマンスを向上させることができます。すべてのファブリック モジュールは、すべてのモジュール スロットに接続されます。ファブリック モジュールを追加するごとに、システム制限の 5 モジュールに達するまで、すべてのモジュール スロットの帯域幅が拡大されます。このアーキテクチャは、ロスレス ファブリック フェールオーバーをサポートしており、残りのファブリック モジュールがすべての I/O モジュール スロットの帯域幅のロード バランシングを行い、トラフィックへの影響を最小限に抑えた縮退動作を実現します。 Cisco Nexus 7000 シリーズ ファブリック モジュールとスーパーバイザおよび I/O モジュールの組み合わせは、クロスバー スイッチへの仮想出力キューイング（VOQ）とクレジットベースのアービトレーションをサポートし、分散フォワーディング システムのパフォーマンスの向上を実現します。VOQ およびクレジットベースのアービトレーションにより、速度のミスマッチやアップリンク インターフェイスの競合が存在するときも、リソースの公平な分配が可能となります。また、ファブリック アーキテクチャは、将来的にロスレス イーサネットおよびユニファイド I/O 機能をサポートします。表 1 に、Cisco Nexus 7000 シリーズ ファブリック モジュールの機能と利点を示します。 表 1 機能と利点
製品の仕様表 2 に、Cisco Nexus 7000 シリーズ ファブリック モジュールの製品仕様を示します。 表 2 製品の仕様
ソフトウェア要件Cisco Nexus 7000 9 スロット ファブリック モジュールは Cisco NX-OS ソフトウェアでサポートされています。Cisco NX-OS ソフトウェア リリース 5.2 以降が必要です。 Cisco Nexus 7000 10 スロットおよび 18 スロット ファブリック モジュールは Cisco NX-OS ソフトウェアでサポートされています。Cisco NX-OS ソフトウェア リリース 6.0 以降が必要です。 発注情報シスコ製品の購入方法の詳細は、「購入案内」を参照してください。ソフトウェアをダウンロードするには、Cisco Software Center にアクセスしてください。表 3 に、発注情報を示します。 表 3 発注情報
サービスおよびサポートシスコは、データセンターへの Cisco Nexus 7000 シリーズ スイッチの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの進化を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。Cisco Advanced Services は、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet® Service を利用すると、シスコのネットワーク専門家や高度なリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決することができます。このサービスでは、保有する Cisco Nexus 7000 シリーズ スイッチに関して予防的診断やリアルタイムのアラートを提供する Smart Call Home サービス機能の利点を活かすことができます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。シスコのデータセンター サービスの詳細については、http://www.cisco.com/jp/go/dcservices/ を参照してください。 関連情報Cisco Nexus 7000 シリーズの詳細については、製品のホームページ（http://www.cisco.com/jp/go/nexus7000/）を参照してください。または、最寄りのシスコ代理店にお問い合わせください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
