Cisco Nexus® 7700 M3 シリーズ 24 ポート 40 ギガビット イーサネット モジュールは、各ポートでワイヤレートのパフォーマンスを提供する包括的な機能セットを備えた汎用 I/O モジュールです。モジュールは大容量のバッファと Ternary Content Addressable MemoryTCAM)を備えており、高密度かつ低遅延のスケーラブルなデータセンターの構築に最適です。

製品概要

Cisco Nexus 7000 シリーズ スイッチは Cisco® ユニファイド ファブリック ソリューションの基盤として機能します。高度な可用性と拡張性に加え、実績ある Cisco NX-OS ソフトウェアの包括的なデータセンター スイッチング機能によって、ミッションクリティカルなデータセンターの要件を満たします。

83 テラビット/秒(Tbps)超のデータ転送速度をサポートする Cisco Nexus 7700 プラットフォームは、Cisco Nexus 7000 シリーズ モジュラ型スイッチを最新の機能で拡張した製品です。Cisco Nexus 7700 プラットフォーム スイッチは、既存の Cisco Nexus 7000 シリーズ スイッチと同じように操作でき、同様のシステム アーキテクチャを備えています。Cisco Nexus 7700 シリーズ スイッチは、Cisco Nexus 7000 スイッチと同じ特定用途向け集積回路(ASIC)テクノロジーを使用する設計となっており、またこれらのスイッチと同じ実績ある NX-OS リリースで動作します。表 1 は、このプラットフォームのスイッチの 40 GE ポート密度を要約したものです。

表 1 Cisco Nexus 7700 プラットフォーム スイッチの 40 GE ポート密度

Cisco Nexus 7700 シャーシ

ワイヤレート 40 ギガビット イーサネット ポートの最大数

Cisco Nexus 7700 18 スロット スイッチ

384

Cisco Nexus 7700 10 スロット スイッチ

192

Cisco Nexus 7700 6 スロット スイッチ

96

Cisco Nexus 7700 2 スロット スイッチ

24

Cisco Nexus 7700 M3 シリーズ 24 ポート モジュール(図 1)は、Cisco Nexus 7700 プラットフォーム向けに設計された、高性能かつ高密度の 40 ギガビット イーサネット モジュールです。このモジュールは、Cisco Nexus 7700 18 スロット スイッチ シャーシ 1 台で、最大 384 個のワイヤレート 40 ギガビット イーサネット ポートを提供します。また、14 4400 万パケット/秒(bpps)の分散レイヤ 2 およびレイヤ 3 フォワーディングと最大 960 Gbps のデータ スループットを実現します。Cisco Nexus 7700 18 スロット スイッチに 16 台の 24 ポート 40 ギガビット イーサネット M3 シリーズ スイッチ モジュールをフル装備した場合、最大 23 bpps および 30.7 Tbps のスイッチング パフォーマンスを実現できます。

Related image, diagram or screenshot

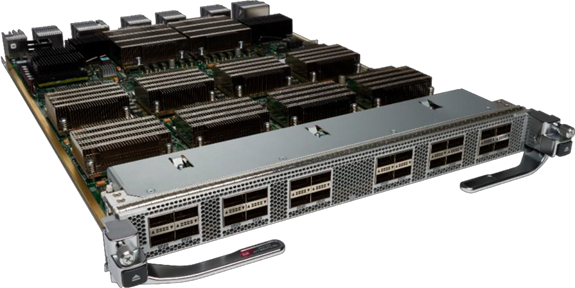

図 1.

Cisco Nexus 7700 M3 シリーズ 24 ポート 40 ギガビット イーサネット モジュール

Cisco Nexus 7700 M3 シリーズ 24 ポート モジュールは、Cisco Nexus M3 シリーズ Switch-on-a-ChipSoCASIC をベースにしています。M3 シリーズ SoC は、電力効率と柔軟性に優れた高性能パケット エンジンを提供する、シスコが設計した革新的な ASIC で、パブリックおよびプライベート クラウド環境向けのネットワーク インフラストラクチャに電力を供給する I/O モジュールの構築に最適な選択肢となっています。

機能と利点

Cisco Nexus 7700 M3 シリーズ モジュールは、実績があり広く導入されている Cisco NX-OS ソフトウェアで動作します。Cisco Nexus 7700 M3 シリーズ モジュールには、以下のような業界の標準規格やシスコ独自の革新技術を含む、広範なデータセンター スイッチング テクノロジーが統合されています。

      GPRS トンネリング プロトコル(GTP)ハッシング:この機能は、M3 モジュールの高度なパケット解析機能を活用して、GTP パケットのポート チャネルおよび ECMP ロード バランシング機能を強化します。

      仮想拡張 LANVXLAN):VXLAN により、仮想化環境向けの拡張性に優れた仮想オーバーレイ ネットワークを構築できます。また、別のレイヤ 2 ドメインの繰り返し可能なポッドによるクラウド環境の拡張、およびレイヤ 3 ネットワークにわたるサーバ間の仮想マシンの移行に必要なアーキテクチャの柔軟性と俊敏性が提供されます。

      高度なデータセンター相互接続(DCI)プロトコル:Cisco Overlay Transport VirtualizationOTV)、Locator/ID Separation ProtocolLISP)、マルチプロトコル ラベル スイッチング(MPLS)、仮想プライベート LAN サービス(VPLS)などの高度なプロトコルにより、お客様がデータセンターを透過的に相互接続し、地理的に分散したデータセンター サイト全体にアプリケーションを展開できる広範な選択肢が提供されます。

      仮想デバイス コンテキスト(VDC):単一の物理デバイスを複数の論理デバイスとして仮想化できます。プロビジョニングされた各論理デバイスは、個別の物理デバイスであるかのように設定および管理されます。

      卓越した統合ハードウェアセキュリティ機能:

    すべてのポートで 128 および 256 ビット暗号化によるワイヤレートの MAC SecurityMACsec)をサポートし、ハードウェアの両方の鍵共有プロトコル(Security Association ProtocolSAP)と MACsec Key AgreementMKA))に対応

    Cisco TrustSec® テクノロジーと Access Control ListACL)により、すべてのポートのセキュリティ グループ タグ(SGT)を処理

    コントロール プレーン ポリシング(CoPP)により、過剰なトラフィックからスーパバイザの CPU を保護

    ACL カウンタおよびログ機能により、パケットをさらに詳細に把握

    レイヤ 2 からレイヤ 4 ACL IPv4 IPv6 両方のトラフィックをサポート

      オンボード ファブリック サービス アクセラレータ(FSA):Bidirectional Forwarding DetectionBFD)や Cisco Netflow などの分散型ファブリック サービスのパフォーマンスと拡張性を向上できます。

      Cisco FabricPath:復元力と柔軟性に優れた、大規模な拡張が可能なレイヤ 2 ネットワークを構築するのに役立ちます。また、既存のスパニングツリーベースの環境を FabricPath ネットワークに接続できるため、投資も保護されます。

      Cisco Nexus 2000 シリーズ ファブリック エクステンダ:Cisco Nexus 7700 M3 シリーズ モジュールは、Cisco Nexus 2000 シリーズ ファブリック エクステンダと併用できます。これらのファブリック エクステンダは、管理ポイントを大幅に減らすことでデータセンターのアーキテクチャと運用を簡素化できる設計となっています。

      ポート ブレークアウト機能:Cisco Nexus 7700 M3 シリーズ 24 ポート 40 ギガビット イーサネット モジュールのブレークアウト サポートは、Cisco NX-OS リリース 8.0(1) で導入されました。この機能により、モジュールの 24 個の物理 40 ギガビット イーサネット ポートのうち、最大 23 個を 4 つの独立した論理 10 ギガビット イーサネット ポートに分割できます。ブレークアウト用に設定していないポートはすべて、引き続き 40 ギガビット イーサネット リンクを確立するために使用することが可能です。モジュールをリロードすることなく、他のポートとは無関係に各ポートでブレークアウト モードを設定できるこの機能により、運用が簡素化されます。10 ギガビット イーサネット チャネルを物理的に分離するには、銅またはファイバ ブレークアウト アセンブリが必要です。

この Cisco Nexus 7700 M3 シリーズ 24 ポート モジュールで使用できる広範な基本機能と高度な機能は、データセンターの統合や高密度の 40 ギガビット イーサネット ネットワークへの移行を進めている組織に柔軟な導入オプションを提供し、そうした組織の投資を保護します。

ワイヤレートの 256 ビット AES 暗号化

Cisco Nexus 7700 M3 シリーズ 24 ポート モジュールは、あらゆる速度のすべてのポートでワイヤレートの 256 ビット Advanced Encryption StandardAESMACsec 暗号化をサポートします。この暗号化は、以下のセキュリティの確保に使用できます。

      キャンパスまたは MPLS コアへのデータセンターのアップリンク

      データセンター相互接続リンク(OTV、バーチャル ポート チャネル(vPC)、直接リンクなどを使用している場合)

      データセンター内の vPC および FabricPath リンク

高性能のファブリック サービス アクセラレータ

Cisco Nexus 7700 M3 シリーズ 24 ポート モジュールは、オンボードの高性能コプロセッサであるファブリック サービス アクセラレータを備えています。FSA は、高速リンクで M3 シリーズ SoC に直接接続されます。このアプローチにより、モジュールにおいて BFD NetFlow などの分散型ファブリック サービスのパフォーマンスと拡張性を向上させることができます。

製品仕様

2 は、Cisco Nexus 7700 M シリーズ 24 ポート モジュールの仕様を要約したものです。

表 2 製品仕様

項目

仕様

システム

製品の互換性

  Cisco Nexus 7700 2 6 10 、および 18 スロット スイッチ シャーシでサポート
  ファブリック 2 モジュールでサポート
  スーパバイザ 2E モジュールでサポート

ソフトウェアの互換性

Cisco NX-OS ソフトウェア リリース 7.3 以降

メモリ

8 GB ダイナミック RAMDRAM

前面パネル LED

  ステータス
  緑(正常動作)
  オレンジ(モジュール ブート中)
  赤(障害発生)
  リンク
  緑(ポート有効および接続済み)
  オレンジ(ポート無効)
  消灯(ポート有効および未接続)
  ID LED が青で緑とオレンジが点滅(ポート識別用フラグ、ビーコン)
  ID
  青(オペレータが識別のためにカードにフラグを設定。ビーコン)

プログラミング インターフェイス

  Cisco NX-API
  XML
  スクリプト可能なコマンドライン インターフェイス(CLI
  Cisco Data Center Network Manager (DCNM) Web サービス
  Python および TCL
  Puppet および Chef
  Cisco Embedded Event Manager EEM

物理インターフェイス

接続

24 ポート 40 ギガビット イーサネット(Quad Enhanced Small Form-Factor PluggableQSFP+))

ポート密度

  40 ギガビット イーサネット ポート X 384 Cisco Nexus 7700 18 スロット シャーシ)
  40 ギガビット イーサネット ポート X 192 Cisco Nexus 7700 10 スロット シャーシ)
  40 ギガビット イーサネット ポート X 96 Cisco Nexus 7700 6 スロット シャーシ)
  40 ギガビット イーサネット ポート X 24 Cisco Nexus 7700 2 スロット シャーシ)

MACsec

24 ポートすべてに IEEE 802.1AE MACsec および 256 ビット キーによる AES 暗号化が組み込まれています。

ポートあたりのキュー

4 入力および 8 出力

仮想出力キュー(VOQ)バッファ

3 GB

ジャンボ フレーム

ブリッジドおよびルーテッド パケットで最大 9216 バイト

フォワーディング エンジン

転送性能

IPv4 および IPv6 の両パケットに対する 1.44 bpps レイヤ 2 とレイヤ 3 の転送能力

MAC アドレス エントリ

384,000

VLAN

VDC あたり 4096

IPv4 エントリ

200

IPv6 エントリ

100

ACL

128,000

ポリサー

8000

環境

物理寸法

  Cisco Nexus 7700 プラットフォーム シャーシの I/O モジュール スロット 1 個を占有
  寸法:4.4 X 40.39 X 55.37 cm 1.75 X 15.9 X 21.8 インチ)
  重量:8.16 kg 18 lb

環境条件

  動作温度:0 40 °C 32 104 °F
  動作時相対湿度:5 90 % (結露しないこと)
  保管温度:-40 70 °C -40 158 °F
  保管相対湿度:5 95 % (結露しないこと)

適合規格

  EMC 準拠
  FCC Part 15 CFR 47 )(米国)クラス A
  ICES-003 (カナダ)クラス A
  EN55022 (欧州)クラス A
  CISPR22 (国際)クラス A
  AS/NZS CISPR22 (オーストラリアおよびニュージーランド)クラス A
  VCCI (日本)クラス A
  KN32 (韓国)Class A
  KN35 (韓国)Class A
  CNS13438 (台湾)Class A
  TCVN 7189 (ベトナム)
  CISPR24
  EN55024
  EN50082-1
  EN61000-3-2
  EN61000-3-3
  EN61000-6-1
  EN300 386

環境基準

準拠する規格:

  GR-1089-CORE *
  GR-63-CORE *
  ETSI *
  ETSI 300 019-2-1 、クラス 1.2 ストレージ
  ETSI 300 019-2-2 Class 2.3 Transportation **
  ETS 300 019-2-3 、クラス 3.2 固定使用

* 検査中

** 一部例外を適用

安全性

  UL/CSA/IEC/EN 60950-1
  AS/NZS 60950

保証

Cisco Nexus 7700 プラットフォーム スイッチには、標準のシスコ 1 年間ハードウェア限定保証が付いています。

3 は、40 ギガビット イーサネット インターフェイスの距離とオプションを要約したものです。

表 3 40 ギガビット イーサネット インターフェイスの距離およびオプション

Cisco 40 ギガビット イーサネット QSFP+ モジュール

波長(nm

ファイバおよびケーブルのタイプ

コア サイズ(ミクロン)

モード帯域幅(MHz * km3

コネクタ タイプ

ケーブル長1

QSFP-40G-SR4

850

  MMF OM2
  MMF OM3
  MMF OM4
  50.0
  50.0
  50.0
  500
  2000
  4700

12 ファイバ MTP/MPO

  30 m
  100 m
  150 m 2

QSFP-40G-SR4-S

850

  MMF OM3
  MMF OM4
  50.0
  50.0
  2000
  4700

12 ファイバ MTP/MPO

  100 m
  150 m 2

QSFP-40G-CSR4

850

  MMF OM1
  MMF OM2
  MMF OM3
  MMF OM4
  62.5
  50.0
  50.0
  50.0
  200
  500
  2000
  4700

12 ファイバ MTP/MPO

  33 m
  82 m
  300 m
  400m

QSFP-40G-SR-BD

850/900

  MMF OM2
  MMF OM3
  MMF OM4
  50.0
  50.0
  50.0
  500
  2000
  4700

LC デュプレックス

  30 m
  100 m
  150 m 2

QSFP-40GE-LR4

1310

シングルモードファイバ(SMF

G.652

-

LC デュプレックス

10 km

QSFP-H40G-ACUxMX = 7 または 10

-

直接接続銅線、アクティブ

-

-

QSFP+ から QSFP+

710 m

QSFP-H40G-AOCxMx = 1235710、または15

-

アクティブな光ケーブル アセンブリ

-

-

QSFP+ から QSFP+

1235710、または 15 m

WSP-Q40GLR4L

1310

SMF

G.652

-

LC

2 km

QSFP-40G-LR4

1310

SMF

G.652

-

LC

10 km

QSFP-40G-LR4-S

1310

SMF

G.652

-

LC

10 km

QSFP-40G-ER4

1310

SMF

G.652

-

LC

40 km4

QSFP-4X10G-LR-S

1310

SMF

G.652

-

MPO-12

10 km

QSFP-4X10G-ACxMx = 7, 10



直接接続の銅ケーブル アセンブリ







710 m

QSFP-4X10G-AOCxMx = 1, 2, 3, 5, 7, 10 m



アクティブな光ケーブル アセンブリ







1235710 m

1 -SR4 または -CSR4 モジュールの最短ケーブル配線距離は 0.5 m -LR4 モジュールは 2 m です(IEEE 802.3 規格準拠)。
2 コネクタに最大 1 dB が割り当てられており、接合損失がある場合は、工業用リンクとみなされます。
3 伝送波長で指定されています。
4 同じリンク電力バジェットで 30 km を超えるリンクの場合、IEEE 802.3 Table 87-6 に従って工業用リンクとみなされます。リンク アーキテクチャによっては、確実な運用のために減衰が必要になる場合があります。

これら QSFP モジュールの詳細については、Cisco 40GBASE QSFP モジュール データ シート(http://www.cisco.com/c/en/us/products/collateral/interfaces-modules/transceiver-modules/data_sheet_c78-660083.html [英語])を参照してください。

注:       このデータ シートには、Cisco Nexus 7700 M3 シリーズ 24 ポート モジュールのハードウェア機能の情報が記載されています。これらの機能に必要な現在または将来の NX-OS リリースについては、Cisco NX-OS ソフトウェアのリリース ノート(http://www.cisco.com/c/en/us/support/switches/nexus-7000-series-switches/products-release-notes-list.html [英語])を参照するか、Cisco の担当者までお問い合わせください。

発注情報

4 は、Cisco Nexus 7700 M3 シリーズ 24 ポート モジュールの発注情報を示したものです。

表 4 発注情報

製品番号

製品の説明

N77-M324FQ-25L N77-M324FQ-25L=

Cisco Nexus 7700 M3 シリーズ 24 ポート 40 G イーサネット モジュール(QSFP+ モジュールが必要)
