Cisco Nexus 93108TC-FX3P スイッチ データシート



製品の概要

Cisco^® クラウド スケール テクノロジーに基づく Cisco Nexus^® 93108TC-FX3P スイッチは、次世代の Cisco Nexus 9300 プラットフォームのマルチギガビット対応の固定スイッチです。シスコ マルチギガビット イーサネット テクノロジーは、従来のカテゴリ 5e/6 以上のケーブルで 1 ～ 10 Gbps の帯域幅速度をサポートします。これは、802.11ac Wave 2 の急激な増大や Wi-Fi 6 に伴う帯域幅急拡大のニーズにも、現行の配線インフラストラクチャを置き換えることなく対応しています。スイッチは、高性能を提供し、コスト効率の高い導入をサポートし、中規模企業から大規模企業の顧客の成長に対応するように設計された最新のシステム アーキテクチャに基づいて構築されています。

Cisco Nexus 9000 シリーズ スイッチには 2 種類の運用モードがあります。企業や組織は、Cisco Application Centric Infrastructure（Cisco ACI^®）または Cisco NX-OS モードを展開できます。Cisco ACI は、一元化された自動化機能とポリシーベースのアプリケーション プロファイルを備えた、目的主導型の総合アーキテクチャです。それは、動的ワークロードに対応できる堅牢なトランスポート ネットワークを提供するとともに、実績あるプロトコルと革新性を兼ね備えたネットワーク ファブリックをベースに構築されていることで、低遅延かつ高帯域幅のリンクによる柔軟性とスケーラビリティ、復元力に優れたアーキテクチャを実現しています。このファブリックが、厳しい要件に対応できる柔軟性を備えたデータセンター環境をサポートできるネットワークを提供します。Cisco NX-OS オペレーティング システムは、プログラム可能なネットワークを考慮して設計されており、DevOps 型の運用モデルとツール セットの利点を生かしたいお客様に適した設定と管理の自動化機能を提供します。

Cisco Nexus 93108TC-FX3P スイッチは、最適化された効率性、簡素化された操作、および幅広いデバイスの汎用性を備えており、常に変化するデータ中心型の市場で、お客様の投資を保護します。拡張機能セットには、40 MB のインテリジェント バッファリング、音声 VLAN のサポート、およびフル機能のレイヤ 2 およびレイヤ 3 の Application Specific Integrated Circuit（ASIC）が含まれています。

スイッチ モデル

表 1 に、Cisco Nexus 93108TC-FX3P マルチギガビット スイッチの概要を示します。

表 1.                Cisco Nexus 93108TC-FX3P マルチギガビット スイッチ

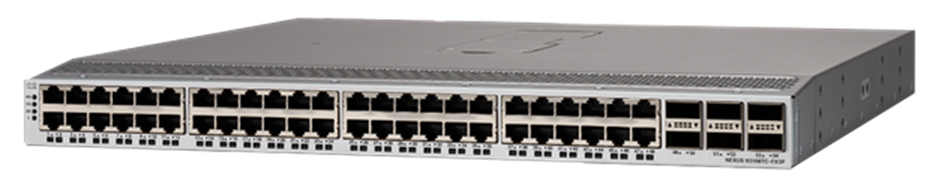

Cisco Nexus 93108TC-FX3P スイッチ（図 1）は小型の 1RU スイッチで、2.16 Tbps の帯域幅と 1.2 bpps をサポートしています。柔軟なポート速度設定を提供するこのスイッチは、ダウンリンクで 100M/1/2.5/5/10G BASE-T の 48 ポートをサポートします。6 個のアップリンクポートは 40/100G QSFP 28 をサポートします。93108TC-FX3P は、ネットワーク速度の柔軟性と柔軟性を必要とするネットワークのお客様に最適です。

Cisco Nexus 93108TC-FX3P スイッチ

機能とメリット

Cisco Nexus 9300-FX3 シリーズ スイッチには、以下の機能と利点があります。

●      柔軟なアーキテクチャ

◦    業界トップクラスのソフトウェア定義型ネットワーキング ソリューションである Cisco ACIのサポート

◦    階層型マルチサイト サポートを含む標準規格に準拠した VXLAN EVPN ファブリックのサポート（詳細については、MP-BGP EVPN コントロール プレーンを使用した VXLAN ネットワーク を参照してください）。

◦    3 階層の BGP アーキテクチャにより、水平、ノンブロッキングの IPv6 ネットワーク ファブリックを Web スケールで実現可能です。

◦    セグメント ルーティングにより、ネットワークはマルチプロトコル ラベル スイッチング（MPLS）パケットとエンジニア トラフィックを転送できるようになり、Resource Reservation Protocol（RSVP）によるトラフィック エンジニアリング（TE）が不要となります。これは、増加するネットワークの拡張性と仮想化の要求に対し、コントロール プレーンの新しいオプションを提供するものです。

◦    レイヤ 3 （v4/v6）ユニキャストおよびマルチキャスト ルーティング プロトコル スイートに対する包括的なプロトコルサポート。サポートされるプロトコルには、BGP、Open Shortest Path First（OSPF）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Routing Information Protocol Version 2（RIPv2）、Protocol Independent Multicast Sparse Mode（PIM-SM）、Source-Specific Multicast（SSM）、Multicast Source Discovery Protocol（MSDP）が含まれます。

●      拡張可能なプログラマビリティ

◦    Power On Auto Provisioning によるデイ ゼロ自動化機能により、プロビジョニング時間を大幅に短縮

◦    主要な DevOps 設定管理アプリケーション（Ansible、Chef、Puppet、SALT、Extensive Native YANG などを含む）に向けた業界トップクラスの統合機能、および RESTCONF/NETCONF を通じた業界標準 OpenConfig モデルのサポート

◦    スイッチのすべての CLI 関数に対応する広範な API（HTTP/HTTPs 経由の JSON ベース RPC）。

●      優れた拡張性、柔軟性およびセキュリティ

◦    柔軟性の高い転送テーブルが FX3 モデルで最大 200 万個の共有エントリをサポートします。TCAM スペースの柔軟な使用により、アクセス コントロール リスト（ACL）テンプレートのカスタム定義が可能です。

◦    Cisco Nexus 9300-FX3 モデルのすべてのポートが 1 Gbps 以上の速度で MAC Security（MACsec）および Cloudsec（VTEP to VTEP 暗号化）をサポートしており、物理層でトラフィックを暗号化でき、セキュアサーバ、境界リーフ、およびリーフからスパインへの接続が提供されます。

●      インテリジェントなバッファ管理

◦    このプラットフォームは、シスコの革新的でインテリジェントなバッファ管理機能を提供します。これにより、マイス フローとエレファント フローを区別し、これらに対して、リンク輻輳が発生した場合にはネットワーク転送要件に基づいて異なるキュー管理スキームを適用することができます。

◦    インテリジェントなバッファ管理機能には、次の機能が含まれます。

エレファントトラップ（ETRAP）による Approximate Fair Dropping（AFD）。AFD は ETRAP を使用して、持続的なエレファント フローを短時間のマイス フローから識別します。AFD は、マイスフローにドロップアルゴリズムが適用されないようにすることで、マイスフローが適正な割合の帯域幅を使用でき、帯域幅を大量に消費するエレファントフローによってその利用可能帯域が圧迫されることのないようにします。また、AFD はエレファントフローをトラッキングし、これに対し出力キューの AFD アルゴリズムが適用されるようにして、偏りのない帯域幅が割り当てられるように制御します。

ETRAP は、着信フローのバイト数を測定し、これをユーザー定義の ETRAP しきい値と比較します。フローがこのしきい値を越えると、エレファントフローになります。

ダイナミック パケット優先性（DPP）により、マイス フローとエレファント フローを 2 つの異なるキューに分離する機能が提供されるため、これらに対してバッファ スペースを別々に割り当てることができます。マイス フロー（輻輳と遅延の影響を受けやすい）をキューの中で優先し、エレファント フローが全リンク帯域幅を使用できるようにする再順序付けを回避することができます。

●      コンバージド イーサネット経由の RDMA：RoCE のサポート

◦    このプラットフォームは、次に示すように、DCB をサポートするコンバージド イーサネット経由の RDMA 向けにロスレス トランスポートを提供します。

プライオリティ ベースのフロー制御（PFC）：ネットワーク内のドロップと、プライオリティ クラス単位のポーズフレームの伝搬を防止します。

拡張伝送選択（ETS）はネットワークの競合状況においてプライオリティ クラス単位の帯域幅を確保します。

Data Center Bridging Exchange プロトコル（DCBX）はエンドポイントでプライオリティと帯域幅の情報を検出して交換します。

このプラットフォームでは、Explicit Congestion Notification（ECN：明示的輻輳通知）もサポートされています。この機能により、輻輳の影響を受けたパケットをマーキングすることで、トラフィックをドロップせずに、IP フローごとにエンドツーエンドの通知が提供されます。このプラットフォームでは、輻輳の影響を受けマーキングされたパケットの数など、ECN の統計情報をトラッキングできます。

●      ハードウェア  およびソフトウェアの高可用性

Virtual Port-Channel（vPC）テクノロジーにより、スパニング ツリー プロトコルを不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

◦    64 方向の等コストマルチパス（ECMP）ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネック回避、復元力の向上、ネットワークをほとんど中断させないキャパシティ増強などを実現できます。

◦    高度なリブート機能として、ホット/コールド パッチ機能などがあります。

◦    N+1 の冗長構成でホットスワップ可能な電源ユニット（PSU）とファンが使用されています。

●      実績のある包括的な革新技術を活用し、Cisco NX-OS ソフトウェア オペレーティング システムを基盤として専用に設計しています。

単一のバイナリ イメージが Cisco Nexus 9000 シリーズの全スイッチに対応しているため、イメージ管理がシンプルになります。このオペレーティングシステムはモジュラ型で、各ルーティング プロトコル専用のプロセスに対応し、可用性を高めながら障害を切り分けます。プロセスで障害が発生しても、ステート情報を失わずにプロセスを再起動できます。オペレーティング システムは、ホット/コールド パッチおよびオンライン診断をサポートしています。

Data Center Network Manager（DCNM）は、NX-OS 対応のあらゆる導入環境のためのネットワーク管理プラットフォームであり、Cisco Nexus 対応データセンターの新たなファブリックアーキテクチャ、IP Fabric for Media、およびストレージ ネットワーキング導入環境にわたって管理するシステムです。プロビジョニングを数日から数分に短縮し、デイ 0 からデイ N まで導入を簡素化します。トポロジ、ネットワークファブリック、およびインフラストラクチャのグラフィカルな運用の可視性により、トラブルシューティングのサイクルを短縮します。テンプレート化された導入モデルと、自動修復機能を備えた設定コンプライアンスアラートにより、設定エラーを排除し、クローズドループの継続的な変更を自動化します。ファブリック、デバイスおよびトポロジに関してリアルタイムで提供される健全性の概要を活用できます。VMware によるコンピューティングの可視化を含む、ファブリック（アンダーレイ、オーバーレイ、仮想および物理エンドポイント）の可視性を相関させることが可能です。

Cisco Nexus Data Broker によるネットワークトラフィックのモニタリング：ネットワークトラフィックのモニタリングと分析のために、シンプルでスケーラブル、かつコスト効率の高いネットワーク テスト アクセス ポイント（TAP）および Cisco Switched Port Analyzer（SPAN）アグリゲーションを構築します。

●      シスコ データセンターのネットワーク アシュアランスおよびインサイト

シスコ データセンターのネットワーク アシュアランスおよびインサイトによる 2 日目の運用のインテリジェントな自動化をサポートします。詳細は こちら をクリックしてください。

表 2 に、スイッチの仕様を示します。

表 2.                Cisco Nexus  93108TC-FX3P スイッチの仕様

ソフトウェア ライセンスおよびサポートされている光ファイバ

Cisco Nexus 9000 シリーズ スイッチ向けのこのソフトウェア パッケージは、柔軟性と包括的なフィーチャ セットを提供します。デフォルトのシステム ソフトウェアには、包括的なレイヤ 2 のセキュリティおよび管理フィーチャ セットが内蔵されています。レイヤ 3 IP ユニキャスト/IP マルチキャスト ルーティング、Cisco Nexus Data Broker などの追加機能を有効にするには、追加ライセンスをインストールする必要があります。お客様の要件に応じて、ライセンスはサブスクリプションと永久のどちらでも選択できます。ライセンス ガイド に、各種の高度な機能を有効にするために利用できるソフトウェア パッケージとライセンスが示されています。最新のソフトウェア リリース情報と推奨事項については、https://www.cisco.com/jp/go/nexus9000 にある製品速報を参照してください。

利用可能な光ファイバモジュールと、サポートされている各モジュールの最小要件となるソフトウェアリリースの詳細については、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

環境プロパティ

表 3に、Cisco Nexus 93108TC-FX3P スイッチの環境プロパティを示します。

表 3.                Cisco Nexus 93108TC-FX3P スイッチの環境プロパティ

表 4 に、Cisco Nexus 9300-FX3 シリーズ スイッチのパフォーマンスと拡張性に関する仕様を示します。（機能のサポート情報については、ソフトウェアリリースノートを参照してください）。

表 4.                Cisco Nexus 9300-FX シリーズ スイッチのハードウェア パフォーマンスと拡張性に関する仕様を示します。

適合標準規格

表 5 に、Cisco Nexus 9300-FX プラットフォーム スイッチの適合標準規格の概要を示します。

表 5.                Cisco Nexus 9300FX プラットフォーム スイッチの適合標準規格：安全性とEMC

発注情報

表 6 に、Cisco Nexus 93108TC-FX3P スイッチの発注情報を示します。

表 6.                発注情報

保証、サービス、サポート

Cisco Nexus 9300-FX3 シリーズ スイッチには、1 年間のハードウェア限定保証が付いています。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコでは、Cisco Nexus 9300-FX3 シリーズ スイッチの導入の各段階で、次のようなプロフェッショナル サービス、ソリューション サービス、製品サポート サービスを幅広く提供しています。

●      Cisco Data Center Quick Start Service for Cisco Nexus 9000 Series Switches：技術的なアドバイスやサポートを含むコンサルティングサービスを提供し、Cisco Nexus 9000 シリーズ スイッチの導入を支援します。

●      Cisco Data Center Accelerated Deployment Service for Cisco Nexus 9000 Series Switches：このサービスは、計画、設計、および実装の専門知識を提供し、プロジェクトの実運用を支援します。また、推奨される次のステップや概要レベルのアーキテクチャ設計、環境に合わせて導入規模を拡張するためのガイドラインなども提供します。

●      Cisco Migration Service for Cisco Nexus 9000 Series Switches：このサービスは、Cisco Catalyst^® 6000 シリーズ スイッチから Cisco Nexus 9000 シリーズ スイッチへの移行を支援します。

●      シスコ製品サポート：シスコのソフトウェアとハードウェア製品、および Cisco Nexus 9000 シリーズ スイッチのテクノロジーを対象に、24 時間 365 日体制で世界中のお客様にサポート サービスが提供されています。シスコから提供される高度なサポートオプションには、Cisco ACI のソリューションサポート、Cisco SMARTnet^™ サービス、Cisco Smart Net Total Care^®*** サービスが含まれます。

●      詳細については、https://www.cisco.com/jp/go/services を参照してください。

シスコの環境維持への取り組み

シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

環境保全に関する主要なトピック（CSR レポートの「環境保全」セクションに記載）への参照リンクを次の表に示します。

次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital^® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 ヵ国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払い方法で購入できます。詳細はこちらをご覧ください。

詳細情報

Cisco Nexus 9000 シリーズ スイッチ、最新のソフトウェア リリース情報および推奨事項の詳細については、https://www.cisco.com/jp/go/nexus9000 を参照してください。
