Virtual Extensible LAN（VXLAN）は、ネットワーク仮想化のオーバーレイ テクノロジーです。IP User Datagram Protocol（MAC in IP / UDP）トンネリング カプセル化の MAC アドレスを使用して、共有レイヤ 3 アンダーレイ インフラストラクチャ ネットワーク上でレイヤ 2 拡張を提供します。オーバーレイ ネットワークでレイヤ 2 拡張を行う目的は、物理サーバ ラックと地理的位置の境界の制限を克服し、データ センター内または異なるデータ センター間のワークロード配置の柔軟性を実現することです。
初期の IETF VXLAN 標準（RFC 7348）では、コントロール プレーンを使用しないマルチキャストベースのフラッドアンドラーニング VXLAN を定義しました。リモート VXLAN トンネル エンドポイント（VTEP）ピア ディスカバリおよびリモート エンドホストラーニングのデータ駆動型フラッドアンドラーニング動作に依存します。オーバーレイ ブロードキャスト、不明なユニキャスト、およびマルチキャスト トラフィックは、マルチキャスト VXLAN パケットにカプセル化され、アンダーレイ マルチキャスト転送を介してリモート VTEP スイッチに転送されます。このような展開でのフラッディングは、ソリューションのスケーラビリティに課題をもたらす可能性があります。一部の組織ではデータセンターや WAN ネットワークでマルチキャストを有効にすることを望んでいないため、アンダーレイ ネットワークでマルチキャスト機能を有効にする要件も課題となります。
RFC 7348 で定義されているフラッドアンドラーニング VXLAN の制限を克服するために、組織は VXLAN のコントロール プレーンとしてマルチプロトコル ボーダー ゲートウェイ プロトコル イーサネット バーチャル プライベート ネットワーク（MP-BGP EVPN）を使用できます。MP-BGP EVPN は、VXLAN オーバーレイの標準ベースのコントロール プレーンとして IETF によって定義されています。MP-BGP EVPN コントロール プレーンは、プライベートおよびパブリック クラウドに適した、よりスケーラブルな VXLAN オーバーレイ ネットワーク設計を可能にする、プロトコルベースの VTEP ピア検出とエンドホスト到達可能性情報配信を提供します。MP-BGP EVPN コントロール プレーンは、オーバーレイ ネットワークでのトラフィック フラッディングを削減または排除する機能セットを導入し、西北および南北両方のトラフィックの最適な転送を可能にします。
このドキュメントでは、MP-BGP EVPN の機能と設定について説明し、MP-BGP EVPN を使用した一般的な VXLAN オーバーレイ ネットワークの設計について説明します。
このドキュメントでは、VXLAN、マルチキャストベースのフラッドアンドラーニングモードの VXLAN、または関連するネットワーク設計オプションの基本については説明しません。VXLAN およびマルチキャストベースのフラッドアンドラーニングを使用した VXLAN の詳細については、次のドキュメントを参照してください。
● VXLAN の概要：CiscoNexus® 9000 シリーズ スイッチ：http://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/white-paper-c11-729383.html.
● Cisco Nexus 9300 プラットフォーム スイッチを使用した VXLAN の設計：http：//www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/white-paper-c11-732453.html
このドキュメントでは、BGP、MP-BGP、および BGP とマルチプロトコル ラベル スイッチング（BGP / MPLS）IP VPN に関する予備知識があることを前提としています。詳細については、次の IETF RFC ドキュメントを参照してください。
● RFC 4271-Border Gateway Protocol 4（BGP-4）：https：//tools.ietf.org/html/rfc4271
● RFC 4760-Multiprotocol Extensions for BGP-4：https://tools.ietf.org/html/rfc4760
● RFC 4364-BGP / MPLS IP VPNs：https://tools.ietf.org/html/rfc4364#page-15
MP-BGP EVPN は、業界標準に基づく VXLAN のコントロール プロトコルです。EVPN 以前は、VXLAN オーバーレイ ネットワークはフラッドアンドラーニング モードで動作していました。このモードでは、エンドホスト情報学習と VTEP ディスカバリは両方ともデータプレーン駆動型であり、VTEP 間でエンドホスト到達可能性情報を配信するためのコントロール プロトコルはありません。MP-BGP EVPN はこのモデルを変更します。これにより、リモート VTEP の背後にあるエンド ホスト向けのコントロール プレーン学習が導入されます。これは、コントロール プレーンとデータ プレーンの分離と、VXLAN オーバーレイ ネットワークでのレイヤ 3 およびレイヤ 2 両方向け転送用の統合コントロール プレーンを提供します。
MP-BGP EVPN コントロール プレーンには、次の主な利点があります。
● MP-BGP EVPN プロトコルは業界標準に基づいており、マルチベンダーの相互運用性を実現します。
● エンドホストのレイヤ 2 およびレイヤ 3 の到達可能性情報をコントロール プレーンで学習できるため、組織はより堅牢でスケーラブルな VXLAN オーバーレイ ネットワークを構築できます。
● 10 年前の MP-BGP VPN テクノロジーを使用して、スケーラブルなマルチテナント VXLAN オーバーレイ ネットワークをサポートします。
● EVPN アドレス ファミリは、レイヤ 2 とレイヤ 3 の両方の到達可能性情報を伝送するため、VXLAN オーバーレイ ネットワークに統合されたブリッジングとルーティングを提供します。
● これは、ローカル VTEP でのプロトコルベース ホスト MAC/IP ルート配布および Address Resolution Protocol（ARP）抑制によるネットワーク フラッディングを最小限に抑えます。
● これは、東西および北南のトラフィックに最適な転送を提供し、分散型エニーキャスト機能でワークロード モビリティをサポートします。
● VTEP ピアの検出と認証を提供し、VXLAN オーバーレイ ネットワークでの不正な VTEP のリスクを軽減します。
● レイヤ 2 でアクティブ/アクティブ マルチホーミングを構築するためのメカニズムを提供します。
MP-BGP EVPN コントロール プレーンのソフトウェアおよびハードウェア サポート
デバイスが MP-BGP EVPN VXLAN ネットワークで果たす役割に応じて、MP-BGP EVPN コントロール プレーンを備えた VXLAN ネットワークのコントロール プレーン機能のみ、またはコントロール プレーンとデータ プレーンの両方の機能をサポートする必要がある場合があります。
MP-BGP EVPN を実行する IP トランスポート デバイス
IP トランスポート デバイスは、アンダーレイ ネットワークで IP ルーティングを提供します。MP-BGP EVPN プロトコルを実行すると、VXLAN コントロール プレーンの一部となり、MP-BGP EVPN ピア間で MP-BGP EVPN ルートを配布します。デバイスは、MP-iBGP EVPN ピアまたはルート リフレクタ、または MP 外部 BGP（MP-eBGP）EVPN ピアです。自社の OS ソフトウェアは、MP-BGP EVPN の更新を理解し、標準で定義された構造を使用して他の MP-BGP EVPN ピアに配布できるように、MP-BGP EVPN をサポートする必要があります。データ転送では、IPトランスポート デバイスは VXLAN カプセル化パケットの外部 IP アドレスのみに基づいて IP ルーティングを実行します。VXLAN データのカプセル化およびカプセル化解除機能をサポートする必要はありません。
MP-BGP EVPN を実行する VTEP は、コントロール プレーンとデータ プレーンの両方の機能をサポートする必要があります。コントロール プレーンでは、ローカル ホストをアドバタイズするために MP-BGP EVPN ルートを開始します。ピアから MP-BGP EVPN 更新を受信し、転送テーブルに EVPN ルートをインストールします。データ転送では、ユーザ トラフィックを VXLAN でカプセル化し、IP アンダーレイ ネットワーク経由で送信します。逆方向では、他の VTEP から VXLAN カプセル化トラフィックを受信し、カプセル化を解除し、ネイティブ イーサネット カプセル化を使用してトラフィックをホストに転送します。
さまざまなネットワーク ロールに適したスイッチ プラットフォームを選択する必要があります。IP トランスポート デバイスの場合、ソフトウェアは MP-EVPN コントロール プレーンをサポートする必要がありますが、ハードウェアは VXLAN データプレーン機能をサポートする必要はありません。VTEP の場合、スイッチはコントロール プレーンとデータ プレーンの両方の機能をサポートする必要があります。
MP-BGP EVPN コントロール プレーンは、VXLAN オーバーレイ ネットワーク上のエンドホストにレイヤ 2 とレイヤ 3 の両方の到達可能性情報を配信することで、統合されたルーティングとブリッジングを提供します。異なるサブネットのホスト間の通信には、VXLAN 間ルーティングが必要です。BGP EVPN は、ホスト IP アドレス ルートまたは IP アドレス プレフィックスのいずれかの形式でレイヤ 3 到達可能性情報を配布することで、この通信を可能にします。データ プレーンでは、VTEP は IP アドレス ルート検索をサポートし、検索結果に基づいて VXLAN カプセル化を実行する必要があります。この機能は、VXLAN ルーティング機能と呼ばれます。すべてのスイッチハードウェア プラットフォームが VXLAN ルーティングをサポートしているわけではないため、ハードウェア プラットフォームの選択に影響します。
Cisco Nexus 9000 シリーズ スイッチでの MP-BGP EVPN VXLAN のサポート
VXLAN の MP-BGP EVPN コントロール プレーンは、Cisco Nexus 9000 シリーズ スイッチの Cisco®NX-OS ソフトウェア リリース 7.0(3)I1(1) に導入されました。ソフトウェア機能は、Cisco Nexus 7000 シリーズスイッチなどの他の Cisco Nexus スイッチ プラットフォームの Cisco NX-OS ソフトウェア トレインにも実装されます。
Cisco NX-OS 7.0(3)I1(1) では、Cisco Nexus 9300 プラットフォーム スイッチは MP-BGP EVPN コントロールプレーン機能と VTEP データプレーン機能の両方をサポートします。Cisco Nexus 9500 プラットフォーム スイッチは、MP-BGP EVPN コントロール プレーン機能をサポートします。VTEP データプレーン機能は、Cisco NX-OS 7.0(3)I1(1) のメンテナンス リリースの Cisco Nexus 9500 プラットフォーム スイッチに追加されます。Cisco Nexus 9300 および 9500 プラットフォームはいずれも、ハードウェアでの VXLAN 間ルーティングをサポートします。
このドキュメントの MP-BGP EVPN 機能および設計の説明の多くはプラットフォームに依存しませんが、Cisco Nexus 9000 シリーズはこのプロトコルをサポートする最初のスイッチ プラットフォームであるため、例は Cisco Nexus 9000 シリーズに基づいています。
既存の MP-BGP の拡張機能として、MP-BGP EVPN は、Virtual Routing and Forwarding（VRF）構造を使用した VPN によるマルチテナンシーのサポートを継承します。MP-BGP EVPN では、複数のテナントが共存し、共通の IP トランスポート ネットワークを共有する一方で、VXLAN オーバーレイ ネットワーク内に独自の VPN があります。
EVPN VXLAN オーバーレイ ネットワークでは、VXLAN ネットワーク識別子（VNI）がレイヤ 2 ドメインを定義し、レイヤ 2 トラフィックが VNI 境界を通過できないようにすることで、レイヤ 2 セグメンテーションを適用します。同様に、VXLAN テナント間のレイヤ 3 セグメンテーションは、レイヤ 3 VRF テクノロジーを適用し、各 VRF インスタンスにマッピングされた個別のレイヤ 3 VNI を使用して、テナント間にルーティング分離を適用することによって実現されます。各テナントには、独自の VRF ルーティング インスタンスがあります。特定のテナントの VNI の IP サブネットは、レイヤ 3 ルーティング ドメインを他のテナントから分離する同じレイヤ 3 VRF インスタンスにあります。
組み込みマルチテナンシーのサポートは、マルチキャストベースのフラッドアンドラーニング VXLAN およびマルチテナンシー機能のない他のレイヤ 2 拡張テクノロジーと比較して、MP-BGP EVPN VXLAN の利点です。VXLAN テクノロジーは、マルチテナント モデルを使用して展開されるクラウド ネットワークにより適しています。
MP-BGP EVPN NLRI および L2VPN EVPN アドレス ファミリ
他のネットワーク ルーティングコントロール プロトコルと同様に、MP-BGP EVPN はネットワークのネットワーク層到達可能性情報（NLRI）を配信するように設計されています。EVPN NLRI の独自の機能は、EVPN VXLAN オーバーレイ ネットワークに存在するエンド ホストのレイヤ 2 とレイヤ 3 の両方の到達可能性情報を含むことです。つまり、EVPN VXLAN エンドホストの MAC アドレスと IP アドレスの両方をアドバタイズします。この機能は、VXLAN 統合ルーティングおよびブリッジングのサポートの基盤となります。
VXLAN はレイヤ 2 拡張テクノロジーであるため、レイヤ 2 MAC アドレスを配布する必要があります。ネットワーク内の特定の場所に限定され、レイヤ 2 およびレイヤ 3 の境界内にある従来の VLAN とは異なり、VNI はオーバーレイ ネットワーク内の仮想レイヤ 2 セグメントです。ただし、アンダーレイ ネットワークの観点からは、アンダーレイ インフラストラクチャのレイヤ 2 およびレイヤ 3 の境界を超えて、複数の非隣接サイトにまたがることがあります（図 1）。同じ VNI 内のエンド ホスト間のトラフィックは、オーバーレイ ネットワークでブリッジする必要があります。つまり、特定の VNI 内の VTEP デバイスは、この VNI 内のエンド ホストの他の MAC アドレスを認識する必要があります。BGP EVPN を介した MAC アドレスの配布により、VXLAN での不明なユニキャスト フラッディングを削減または排除できます。
レイヤ 3 ホスト IP アドレスは MP-BGP EVPN を介してアドバタイズされるため、VXLAN 間トラフィックは最適なパスを介して宛先エンド ホストにルーティングできます。宛先エンド ホストにルーティングする必要がある VXLAN 間トラフィックの場合、ホストベースの IP ルーティングにより、宛先ホストの正確な場所への最適な転送パスを提供できます。
MP-BGP EVPN は、VNI の IP サブネット プレフィックス ルートもアドバタイズできます。プレフィックス ルートは、ホスト IP ルートがない場合（たとえば、ホスト IP ルートが MP-BGP を介して VTEP によってまだ学習されていない場合）、宛先ホストにトラフィックをルーティングするために使用できます。サブネットがルーティング可能で、VXLAN ネットワークの外部に通知される必要がある場合、VTEP は VXLAN ネットワークの外部にプレフィックス ルートをアドバタイズすることもできます。
EVPN NLRI は、レイヤ 2 VPN（L2VPN）EVPN と呼ばれる新しいアドレス ファミリを持つ BGP マルチプロトコル拡張機能を使用して BGP で伝送されます。BGP MPL ベース IP VPN（RFC 4364）の VPNv4 アドレスファミリと同様に、EVPN の L2VPN EVPN アドレスファミリは、ルート識別子（RD）を使用して、異なる VRF インスタンスの同一ルート間の固有性を維持し、ルート ターゲット（RT）を使用して、さまざまな VRF インスタンスでルートをアドバタイズおよび共有する方法を決定するポリシーを定義します。
ルート識別子は、あるルート セット（1 つの VRF インスタンス）を別のルート セットと区別するために使用される 8 ビットのオクテット番号です。これは、各ルートに付加される固有の番号であるため、複数の異なる VRF インスタンスで同じルートが使用される場合、BGP はそれらを個別のルートとして扱うことができます。EVPN ルートが MP-BGP ピアと交換される場合、ルート識別子は MP-BGP を介してルートとともに送信されます。
ルート ターゲットを VRF インスタンスに適用して、このインスタンスと他の VRF インスタンス間のルートのインポートとエクスポートを制御できます。ルートのルートターゲット属性は BGP 拡張コミュニティ属性の形式で配布されるため、MP-BGP EVPN を実行するデバイスの BGP 設定を有効にして、拡張コミュニティ属性を生成または処理する必要があります。
Cisco NX-OS の実装では、設定を容易にするために BGP ルート識別子とルート ターゲットを自動的に生成できます。BGP ルート識別子は、VTEP スイッチの VNI および BGP ルータ ID から自動的に取得でき、BGP ルート ターゲットは BGP AS：VNI として自動的に生成できます。または、BGP ルート識別子とルート ターゲットを手動で設定することもできます。ネットワーク内のすべての MP-BGP EVPN VTEP が Cisco Nexus スイッチ プラットフォームの場合は、自動生成された route-distinguisher および route-target 値を使用することを推奨します。複数のベンダーの VTEP デバイスが相互運用されている場合は、ベンダーの実装の違いによる問題を回避するために、値を手動で設定することを推奨します。VTEP が異なる BGP ドメインに存在する eBGP 展開シナリオでは、BGP ルート ターゲットを手動で割り当てる必要があります。
MP-BGP EVPN コントロール プレーンによる統合ルーティングおよびブリッジング
MP-BGP EVPN コントロール プレーンは、VXLAN オーバーレイ ネットワークに存在するエンドホストにレイヤ 2 およびレイヤ 3 の到達可能性情報を配信することで、統合されたルーティングとブリッジングを提供します。各 VTEP はローカル学習を実行して、ローカルに接続されたホストから MAC および IP アドレス情報を取得し、MP-BGP EVPN コントロール プレーンを介してこの情報を配布します。リモート VTEP に接続されたホストは、MP-BGP コントロール プレーンを介してリモートで学習されます。このアプローチは、エンドホスト学習のネットワーク フラッディングを削減し、エンドホストの到達可能性情報の配信をより適切に制御します。

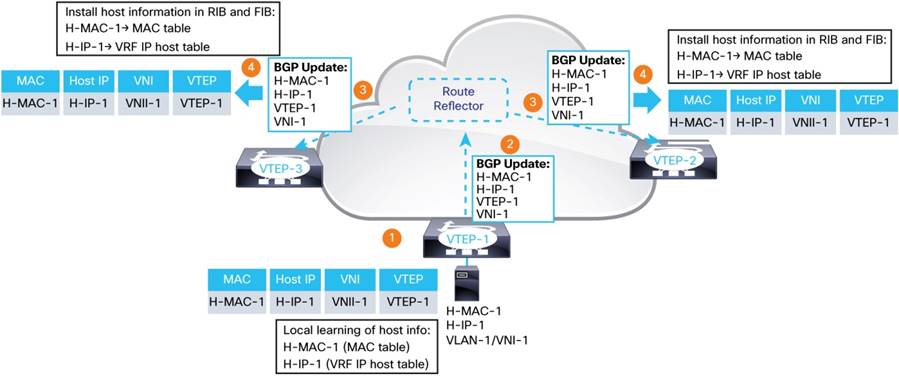

図 2 に、ルート リフレクタを使用した MP-iBGP EVPN でのエンドホスト NLRI 学習および配布の例を示します。
MP-BGP EVPN の VTEP は、ローカルに接続されたエンドホストの MAC アドレスと IP アドレスを学習します。この学習は、受信イーサネット フレームからの送信元 MAC アドレス学習や、ホストが Gratuitous ARP（GARP）およびリバース ARP（RARP）パケットまたはVTEP上のゲートウェイ IP アドレスに対する ARP 要求を送信する際の IP アドレス学習など、標準のイーサネットおよび IP 学習手順を使用して、ローカルデータプレーンベースにすることができます。または、コントロール プレーンを使用するか、または VTEP とローカル ホスト間の管理プレーン統合によって学習することもできます。
EVPN ルート アドバタイズメントとリモートホスト ラーニング
ローカルホスト MAC アドレスと IP アドレスを学習した後、VTEP は MP-BGP EVPN コントロール プレーンでホスト情報をアドバタイズし、この情報を他の VTEP に配布できるようにします。このアプローチにより、EVPN VTEPはMP-BGP EVPN コントロール プレーンのリモート エンド ホストを学習できます。
EVPN ルートは、L2VPN EVPN アドレス ファミリを介してアドバタイズされます。BGP L2VPN EVPN ルートには、次の情報が含まれます。
● RD：Route Distinguisher（ルート識別子）
● MAC アドレス長：6 バイト
● MAC アドレス：ホスト MAC アドレス
● IP アドレスの長さ：32 または 128
● IP アドレス：ホスト IP アドレス（IPv4 または IPv6）
● L2 VNI：エンド ホストが属するブリッジ ドメインの VNI
● L3 VNI：テナント VRF ルーティング インスタンスに関連付けられた VNI
MP-BGP EVPN は、BGP 拡張コミュニティ属性を使用して、エクスポートされたルートターゲットを EVPN ルートで送信します。EVPN VTEP は EVPN ルートを受信すると、受信したルートのルート ターゲット属性をローカルに設定されたルートターゲット インポート ポリシーと比較して、ルートをインポートするか無視するかを決定します。このアプローチでは、10 年前の MP-BGP VPN テク ノロジー（RFC 4364）を使用し、VRF をローカルに持たないノードが対応するルートをインポートしないスケーラブルなマルチテナント機能を提供します。VPN スケーリングは、route-target-constrained ルート配布（RFC 4684）などの BGP 構造を使用することでさらに強化できます。
VTEP スイッチは、ローカルで学習されたエンド ホストに対して MP BGP EVPN ルートを発信するときに、自身の VTEP アドレスを BGP ネクストホップとして使用します。この BGP ネクストホップは、ネットワーク全体のルート配布を通じて変更されないようにする必要があります。これは、オーバーレイ ネットワークのパケットを転送するときに、リモート VTEP が発信 VTEP アドレスを VXLAN カプセル化のネクストホップとして学習する必要があるためです。
アンダーレイ ネットワークは、アンダーレイ ネットワークを介して、カプセル化された VXLAN パケットを出力 VTEP 方向にルーティングするすべての VTEP アドレスに IP 到達可能性を提供します。アンダーレイ ネットワーク内のネットワーク デバイスは、VTEP アドレスに対してのみルーティング情報を維持する必要があります。EVPN ルートを学習する必要はありません。このアプローチにより、アンダーレイ ネットワークの動作が簡素化され、安定性と拡張性が向上します。
IETF EVPN ドラフトでは、非対称 IRB と対称 IRB の 2 つの Integrated Routing and Bridging（IRB）セマンティクスが定義されています。Cisco Nexus スイッチ プラットフォーム用の Cisco NX-OS は、拡張性の利点と、レイヤ 2 およびレイヤ 3 のマルチテナンシー サポートを簡素化するために、対称 IRB を実装しています。
非対称 IRB
非対称 IRB では、入力 VTEP はレイヤ 2 ブリッジングとレイヤ 3 ルーティング検索の両方を実行しますが、出力 VTEP はレイヤ 2 ブリッジング検索のみを実行します。図 3 に示すように、非対称 IRB ではパケットが 2 つの VNI 間を移動すると、入力 VTEP が送信元 VNI から宛先 VNI にパケットをルーティングします。出力 VTEP は、パケットを宛先 VNI 内の宛先ポイントにブリッジします。
非対称 IRB では、レイヤ 2 およびレイヤ 3 転送の両方に対し、送信元と宛先の両方の VNI で入力 VTEP を設定する必要があります。基本的に、各 VTEP を VXLAN ネットワークのすべての VNI で設定し、それらの VNI に接続されているすべてのエンド ホストの ARP エントリと MAC アドレスを学習する必要があります（図 4）。この動作により、エンド ホストの密度やオーバーレイ ネットワーク内の VXLAN VNI の数が増えると、スケーラビリティの問題が発生する可能性があります。
対称 IRB
対称 IRB では、入力 VTEP と出力 VTEP の両方がレイヤ 2 およびレイヤ 3 検索を実行します。対称 IRB では、いくつかの新しい論理構造が導入されています。

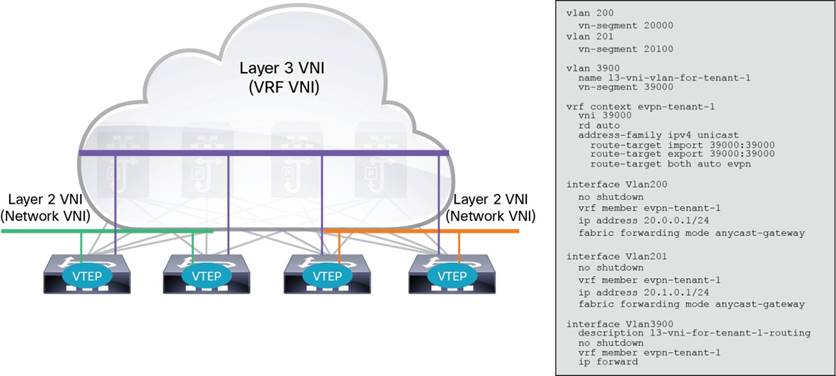

● レイヤ 3 VNI：各テナント VRF インスタンスは、ネットワーク内の一意のレイヤ 3 VNI にマッピングされます。このマッピングは、ネットワーク内のすべての VTEP で一貫している必要があります。すべての VXLAN 間ルーテッド トラフィックは、VXLAN ヘッダー内のレイヤ 3 VNI でカプセル化され、受信 VTEP に VRF コンテキストを提供します。受信側の VTEP はこの VNI を使用して、内部 IP パケットを転送する必要がある VRF コンテキストを決定します。この VNI は、データ プレーンでレイヤ 3 セグメンテーションを実行するための基盤にもなります。
● VTEP ルータの MAC アドレス：各 VTEP には、他の VTEP が VNI 間ルーティングに使用できる固有のシステム MAC アドレスがあります。この MAC アドレスは、ここではルータ MAC アドレスと呼ばれます。ルータの MAC アドレスは、ルーテッド VXLAN パケットの内部宛先 MAC アドレスとして使用されます。

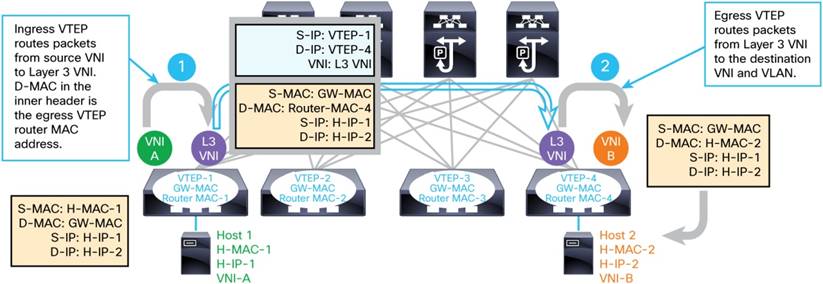

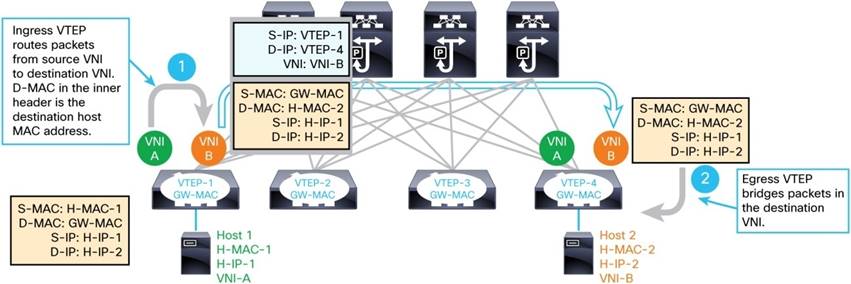

図 5 に示すように、パケットが VNI A から VNI B に送信されると、入力 VTEP はパケットをレイヤ 3 VNI にルーティングします。内部の宛先 MAC アドレスを出力 VTEP のルータ MAC アドレスに書き換え、レイヤ 3 VNI を VXLAN ヘッダーにエンコードします。出力 VTEPは、カプセル化された VXLAN パケットを受信すると、最初に VXLAN ヘッダーを削除してパケットのカプセル化を解除します。次に、内部パケット ヘッダーを調べます。内部パケット ヘッダーの宛先 MAC アドレスは独自の MAC アドレスであるため、レイヤ 3 ルーティング検索を実行します。VXLAN ヘッダーのレイヤ 3 VNI は、このルーティング検索が実行される VRF コンテキストを提供します。
対称 IRB の利点
対称 IRB を使用すると、入力 VTEP は VNI 間ルーティングの宛先 VNI を認識する必要がありません。したがって、VTEP は、ローカル ホストを持たない出力 VNI に接続されたリモート ホストの MAC アドレス情報を学習および維持する必要はありません。このアプローチにより、VTEP での MAC アドレス テーブルと ARP 隣接の使用率が向上します。たとえば、図 6では VNI-B のすべてのホスト MAC アドレスと ARP 隣接が VTEP-1 に存在する必要はありません。その結果、ルーティングとブリッジングは、非対称 IRB よりも拡張性が高くなります。Cisco NX-OS は対称 IRB を実装して、最適な学習とスケーリングを実現します。
ブリッジ ドメインおよび IP VRF インスタンスの VNI

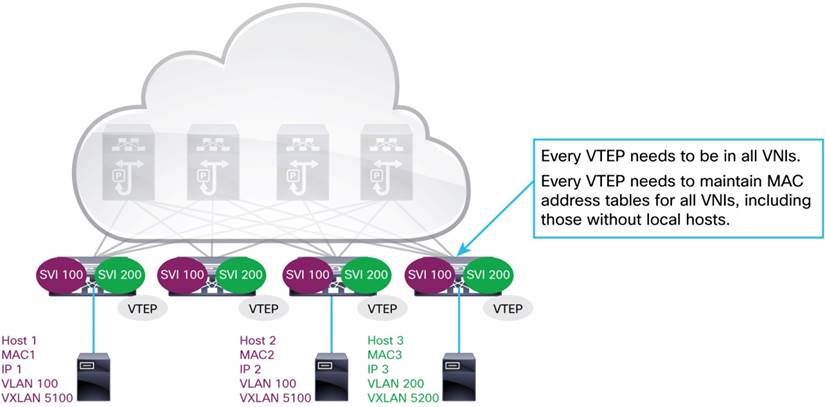

EVPN VXLAN テナントは、それぞれが対応する VNI を持つ複数のレイヤ 2 ネットワークを持つことができます。これらのレイヤ 2 ネットワークは、オーバーレイ ネットワークのブリッジ ドメインです。これらに関連付けられている VNI は、多くの場合レイヤ 2（L2）VNI と呼ばれます。VXLAN 間ルーティングが必要な場合、各テナントには対称 IRB のレイヤ 3（L3）VNI も必要です。VTEP には、VXLAN EVPN のレイヤ 2 VNI のすべてまたはサブセットを含めることができますが、VXLAN 間ルーティングにはレイヤ 3 VNI が必要です。EVPN 内のすべての VTEP に同じレイヤ 3 VNI が必要です（図 7）。
EVPN VTEPは、ローカルエンドホストから受信したパケットに対して転送ルックアップとVXLANカプセル化を実行する場合、パケットをブリッジする必要があるかどうかに応じて、VXLANヘッダーでレイヤ2 VNIまたはレイヤ3 VNIを使用します。ルーティングされます。元のパケット ヘッダーの宛先 MAC アドレスがローカル VTEP に属していない場合、ローカル VTEP はレイヤ 2 検索を実行し、送信元ホストと同じレイヤ 2 VNI にある宛先エンド ホストにパケットをブリッジします。 ローカル VTEP は、このレイヤ 2 VNI を VXLAN ヘッダーに埋め込みます。この場合、送信元ホストと宛先ホストの両方が同じレイヤ 2 ブロードキャスト ドメインにあります。宛先 MAC アドレスがローカル VTEP スイッチに属する場合、つまり、ローカル VTEP が送信元ホストの IP ゲートウェイであり、送信元ホストと宛先ホストが異なる IP サブネットにある場合、パケットはローカル VTEP によってルーティングされます。この場合、レイヤ 3 ルーティング検索を実行します。次に、レイヤ3 VNIを含むパケットを VXLAN ヘッダーにカプセル化し、内部宛先 MAC アドレスをリモート VTEP のルータ MAC アドレスに書き換えます。カプセル化された VXLAN パケットを受信すると、リモート VTEP は内部 IP ヘッダーに基づいて別のルーティング検索を実行します。これは、受信したパケットの内部宛先 MAC アドレスがリモート VTEP 自体に属するためです。
VXLAN パケットの外部 IP ヘッダー内の宛先 VTEP アドレスは、アンダーレイ ネットワーク内の宛先ホストの場所を識別します。VXLAN パケットは、外部宛先 IP アドレスに基づいて、アンダーレイ ネットワークを介して出力 VTEP にルーティングされます。パケットが出力 VTEP に到着すると、VXLAN ヘッダー内の VNI が検査され、パケットがブリッジされる VLAN、またはパケットがルーティングされるテナント VRF インスタンスが決定されます。後者の場合、VXLAN ヘッダーはレイヤ 3 VNI でエンコードされます。レイヤ 3 VNI はテナント VRF ルーティング インスタンスに関連付けられているため、出力 VTEP は、ルーティングされた VXLAN パケットを適切なテナント ルーティング インスタンスに直接マッピングできます。図 8 に、対称 IRB でのこの転送の概念を示します。このアプローチにより、レイヤ 2 とレイヤ 3 の両方のセグメンテーションのサポートが容易になります。
MP-BGP EVPN 以前は、VXLAN には制御プロトコルベースの VTEP ピア検出メカニズムや VTEP ピアを認証する方法がありませんでした。これらの制限は、VXLAN トラフィックを送受信するために不正な VTEP を VNI セグメントに簡単に挿入できるため、実際の VXLAN 展開では重大なセキュリティ リスクをもたらします。
MP-BGP EVPN コントロール プレーンでは、VTEP デバイスは最初に他の VTEP または内部 BGP（iBGP）ルート リフレクタとの BGP ネイバー隣接関係を確立する必要があります。エンドホスト NLRI の BGP 更新に加えて、VTEP は BGP を介して自身に関する次の情報を交換します。
● レイヤ 3 VNI
● VTEP アドレス
● ルータ MAC アドレス
リモート VTEP BGP ネイバーから BGP EVPN ルート更新を受信するとすぐに、VTEP はそのルート アドバタイズメントからの VTEP アドレスを VTEP ピア リストに追加します。この VTEP ピア リストは、有効な VTEP ピアの許可リストとして使用されます。この許可リストにない VTEP は、無効な送信元または許可されていない送信元と見なされます。これらの無効な VTEP からの VXLAN カプセル化トラフィックは、他の VTEP によって廃棄されます。
データプレーン転送では、BGP EVPN VTEP は、許可リストにある VTEP ピアからの VXLAN カプセル化パケットのみを受け入れます。したがって、MP-BGP EVPN はプロトコルベースの VTEP ディスカバリと、VXLAN オーバーレイ トラフィックの配信を BGP 学習 VTEP のみに制限する機能を導入しています。
VTEP ピアの学習を促進する VTEP アドレスとともに、BGP EVPN ルートは VTEP ルータの MAC アドレスを伝送します。各 VTEP にはルータの MAC アドレスがあります。VTEP のルータ MAC アドレスが MP-BGP を介して配信され、他の VTEP によって学習されると、他の VTEP はそれを VTEP ピアの属性として使用して、VXLAN 間でルーティングされたパケットをその VTEP ピアにカプセル化します。ルータの MAC アドレスは、ルーテッド VXLAN の内部宛先 MAC アドレスとしてプログラムされます。

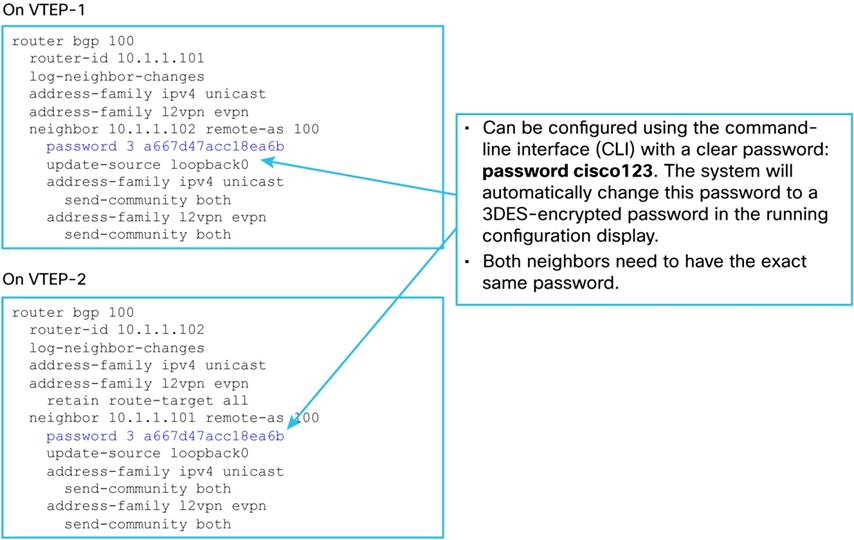

セキュリティを強化するために、既存の BGP Message Digest 5（MD5）認証を BGP ネイバー セッションに簡単に適用できるため、スイッチが事前に設定されたMD5 Triple Data Encryption Standard（3DES）で相互に正常に認証されるまで、MP-BGP EVPN ルートを交換するための BGP ネイバーになることができません。MP-BGP EVPN の BGP ネイバー認証は、以前に BGP でサポートされていたのと同じ方法で設定されます。次に例を示します。
次に、Cisco NX-OS での VNI ピアのステータスと情報の表示例を示します。
MP-BGP EVPN の分散型エニーキャスト ゲートウェイ
MP-BGP EVPN では、同じ仮想ゲートウェイ IP アドレスと仮想ゲートウェイ MAC アドレスをサポートすることで、VNI 内の VTEP を IP サブネット内のエンド ホストの分散型エニーキャスト ゲートウェイにすることができます（図 9）。EVPN のエニーキャスト ゲートウェイ機能を使用すると、VNI 内のエンド ホストは、この VNI のローカル VTEP をデフォルト ゲートウェイとして使用して、IP サブネットの外部にトラフィックを送信できます。この機能により、VXLAN オーバーレイ ネットワークのエンド ホストからのノースバウンド トラフィックの最適な転送が可能になります。分散型エニーキャスト ゲートウェイは、VXLAN オーバーレイ ネットワークでのシームレス ホスト モビリティの利点も提供します。ゲートウェイ IP と仮想 MAC アドレスは VNI 内のすべての VTEP で同じようにプロビジョニングされるため、エンド ホストが VTEP から別の VTEP に移動する場合、ゲートウェイ MAC アドレスを再学習するために別の ARP 要求を送信する必要はありません。
ARP 抑制は MP-BGP EVPN コントロール プレーンによって提供された拡張機能であり、ARP 要求からのブロードキャスト トラフィックによって生じるネットワーク フラッディングを軽減します。

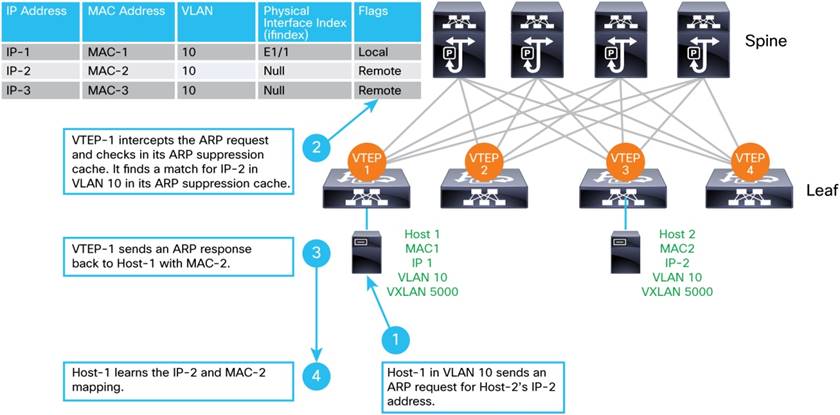

VNI に対して ARP 抑制を有効にすると、その VTEP はそれぞれ、VNI セグメント内の既知の IP ホストとそれらに関連付けられた MAC アドレスの ARP 抑制キャッシュ テーブルを維持します。図 10 に示すように、VNI のエンド ホストが別のエンドホスト IP アドレスの ARP 要求を送信すると、そのローカル VTEP が ARP 要求をインターセプトし、ARP 抑制キャッシュ テーブル内の ARP された IP アドレスをチェックします。一致が見つかった場合、ローカル VTEP は、リモート エンド ホストに代わって ARP 応答を送信します。ローカル ホストは、ARP 応答でリモート ホストの MAC アドレスを学習します。ローカル VTEP の ARP 抑制テーブルに ARP された IP アドレスがない場合、VNI 内の他の VTEP に ARP 要求をフラッディングします。この ARP フラッディングは、ネットワーク内のサイレント ホストへの最初の ARP 要求で発生する可能性があります。ネットワーク内の VTEP は、別のホストがその IP アドレスの ARP 要求を送信し、ARP 応答を返送するまで、サイレント ホストからのトラフィックを認識しません。ローカル VTEP がサイレント ホストの MAC アドレスと IP アドレスを学習すると、その情報は MP-BGP EVPN コントロール プレーンを介して他のすべての VTEP に配信されます。後続の ARP 要求はフラッディングする必要はありません。
ほとんどのエンドホストは、オンラインになった直後にネットワークにアナウンスするために GARP または RARP 要求を送信するため、ローカル VTEP はすぐに MAC および IP アドレスを学習し、この情報を MP-BGP EVPN コントロール プレーンを介して他の VTE Pに配布できます。したがって、VXLAN EVPN のほとんどのアクティブな IP ホストは、ローカル ラーニングまたはコントロールプレーンベースのリモート ラーニングのいずれかで VTEP によって学習されます。その結果、ARP 抑制により、ホスト ARP 学習動作によって引き起こされるネットワーク フラッディングが減少します。
ここでは、MP-BGP EVPN VTEP の設定手順の概要を示します。

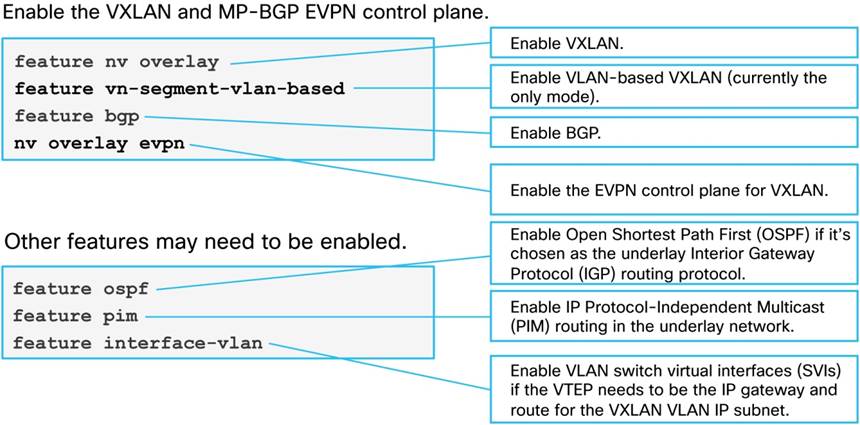

ステップ 1. 各 VTEP スイッチの初期設定を実行します。
ステップ 2. EVPN テナント VRF インスタンスを設定します。

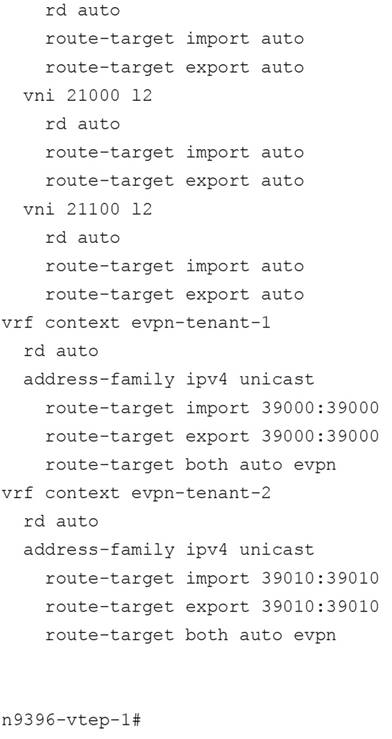

次に、2 つのテナント VRF インスタンスの設定例を示します。
ステップ 3. テナント VRF インスタンスごとにレイヤ 3 VNI を作成します。
ステップ 4. レイヤ 2 ネットワークの EVPN レイヤ 2 VNI を設定します。
この手順では、VLAN をレイヤ 2 VNI にマッピングし、EVPN パラメータを定義します。

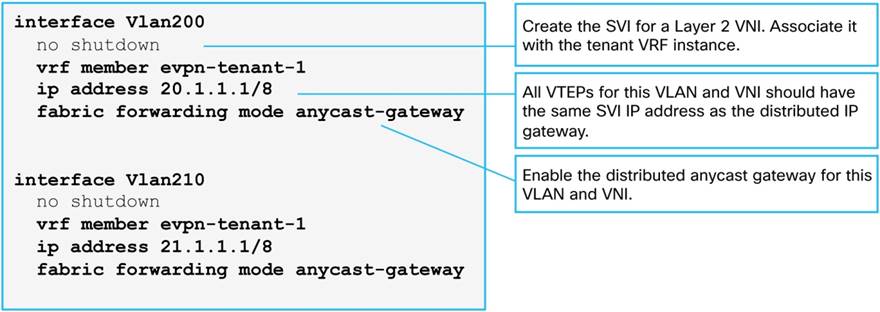

ステップ 5. レイヤ 2 VNI の SVI を設定し、SVI でエニーキャスト ゲートウェイを有効にします。
ステップ 6. EVPN 分散型エニーキャスト ゲートウェイを設定します。

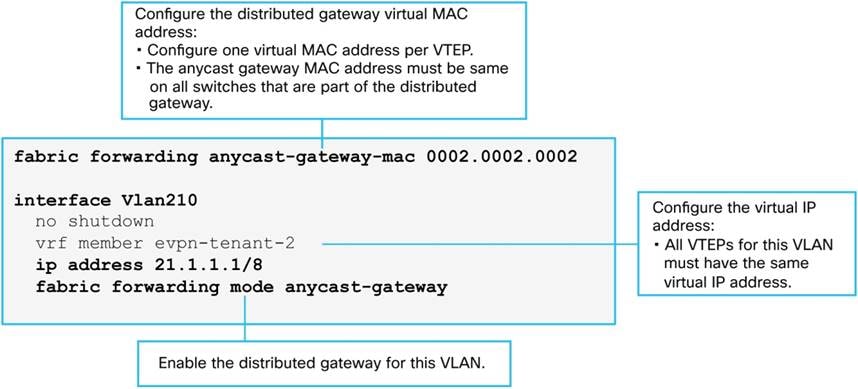

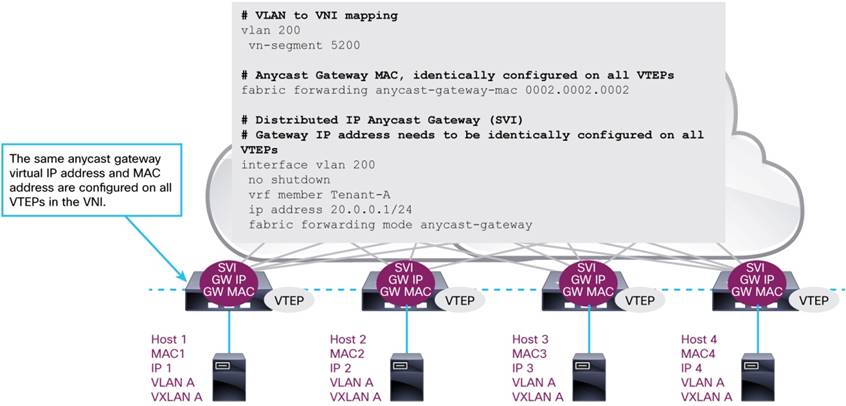

この手順には、各 VTEP のエニーキャスト ゲートウェイ仮想 MAC アドレスと各 VNI のエニーキャスト ゲートウェイ IP アドレスの設定が含まれます。
EVPN ドメイン内のすべての VTEP は、デフォルト IP ゲートウェイとして機能する特定の VNI に対して、同じエニーキャスト ゲートウェイ仮想 MAC アドレスと同じエニーキャスト ゲートウェイ IP アドレスを持つ必要があります。

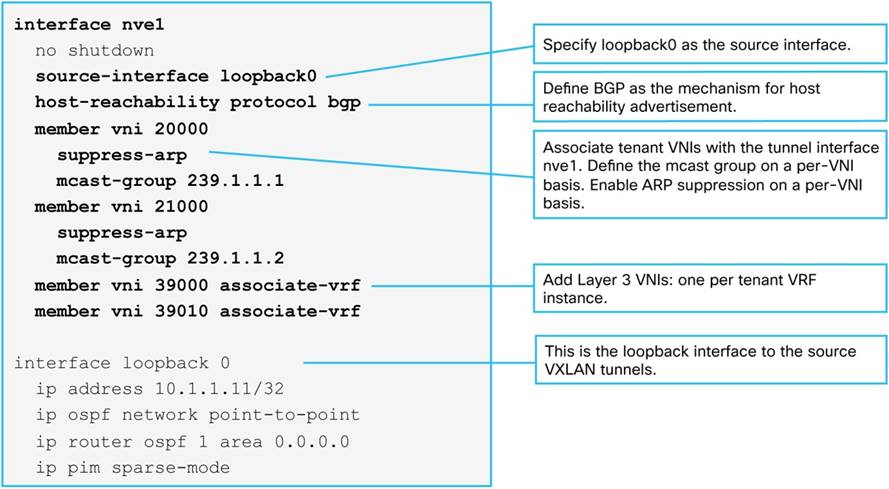

ステップ 7. VXLAN トンネル インターフェイス nve1 を設定し、レイヤ 2 VNI とレイヤ 3 VNI を関連付けます。
ステップ 8. VTEP で MP-BGP を設定します。
ステップ 9. iBGP ルート リフレクタを設定します。
MP-BGP EVPN VXLAN の仮想ポート チャネル VTEP
仮想ポートチャネル（vPC）VTEP は、vPC と VXLAN の 2 つのテクノロジーを組み合わせて、VTEP にデバイスレベルの冗長性を提供します。vPC スイッチのペアは、同じ VTEP アドレス（エニーキャスト VTEP アドレスとも呼ばれる）を共有し、論理 VTEP として機能します。ネットワーク内の他の VTEP は、エニーキャスト VTEP アドレスを持つ単一の VTEP として 2 つのスイッチを認識します。両方の vPC VTEP スイッチが稼働している場合、アクティブ/アクティブ設定でロード シェアします。1 つの vPC スイッチがダウンした場合、他のスイッチがトラフィック負荷全体を引き継ぐため、障害発生によって vPC ペアに接続されたデバイスの接続が失われることはありません。
Cisco NX-OS の MP-BGP EVPN コントロール プレーンは、vPC VTEP と透過的に動作するように実装されています。MP-BGP EVPN コントロール プレーンでは、vPC VTEP は VTEP 機能のエニーキャスト VTEP アドレスを持つ単一の論理 VTEP として機能し続けますが、MP-BGP の観点からは 2 つの個別のエンティティとして動作します。これらは BGP に対して異なるルータ ID を持ち、BGP ピアとの BGP ネイバー隣接関係を個別に形成し、EVPN ルートを個別にアドバタイズします。EVPN ルートでは、両方ともエニーキャスト VTEP アドレスをネクスト ホップとして使用するため、リモート VTEP は学習された EVPN ルートを使用し、カプセル化されたパケットの外部 IP ヘッダーの宛先としてエニーキャスト VTEP アドレスを使用してパケットをカプセル化します。

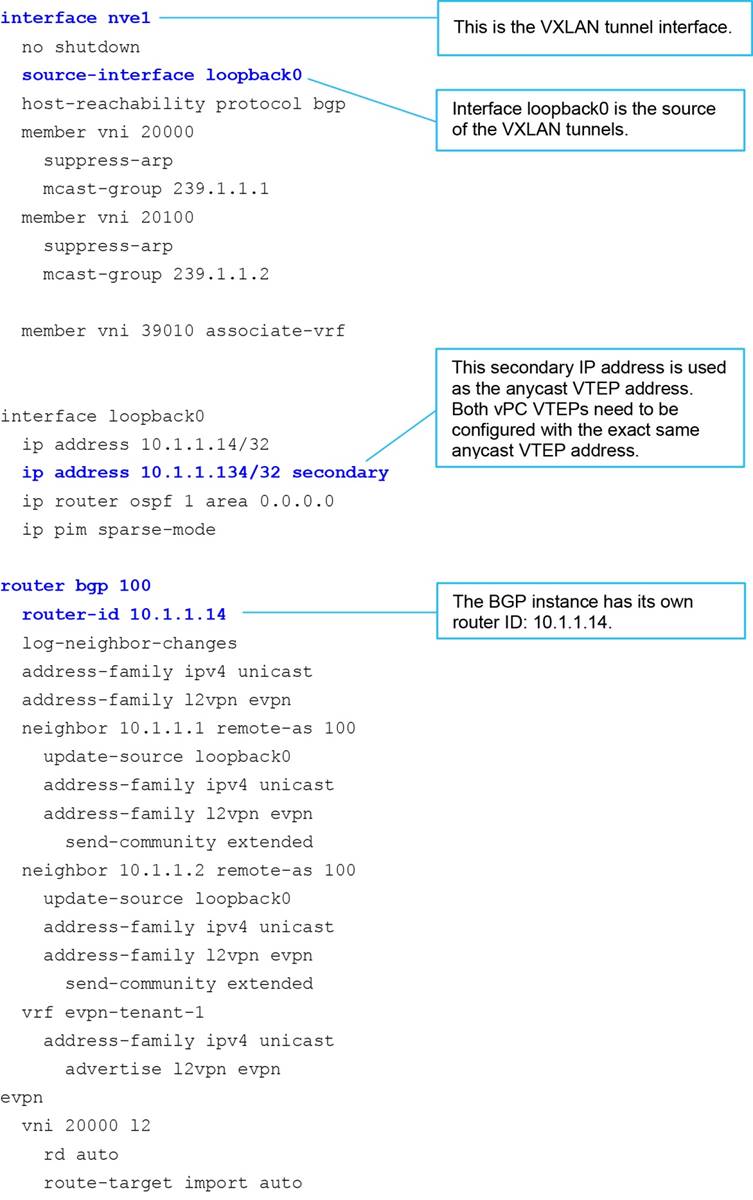

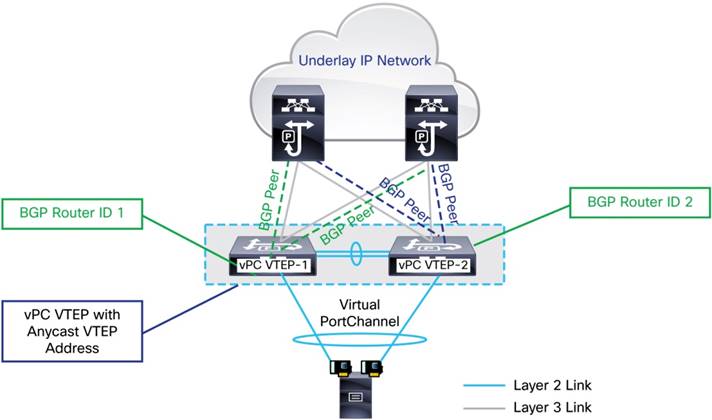

vPC VTEP スイッチは、VXLAN トンネル（interface nve1）の送信元の VTEP アドレスとして、ループバック インターフェイスのセカンダリ IP アドレスを使用するように設定されます。EVPN VXLAN 設定の残りの部分は、標準の単一 VTEP の場合と同じです。両方のスイッチに、固有のルータ ID を使用した独自の BGP 設定が必要です。図 11 に、MP-BGP EVPN vPC VTEP の概念を示します。MP-BGP は、EVPN ルートの BGP 更新を構築するときに、ネクスト ホップとしてエニーキャスト VTEP アドレスを使用します。

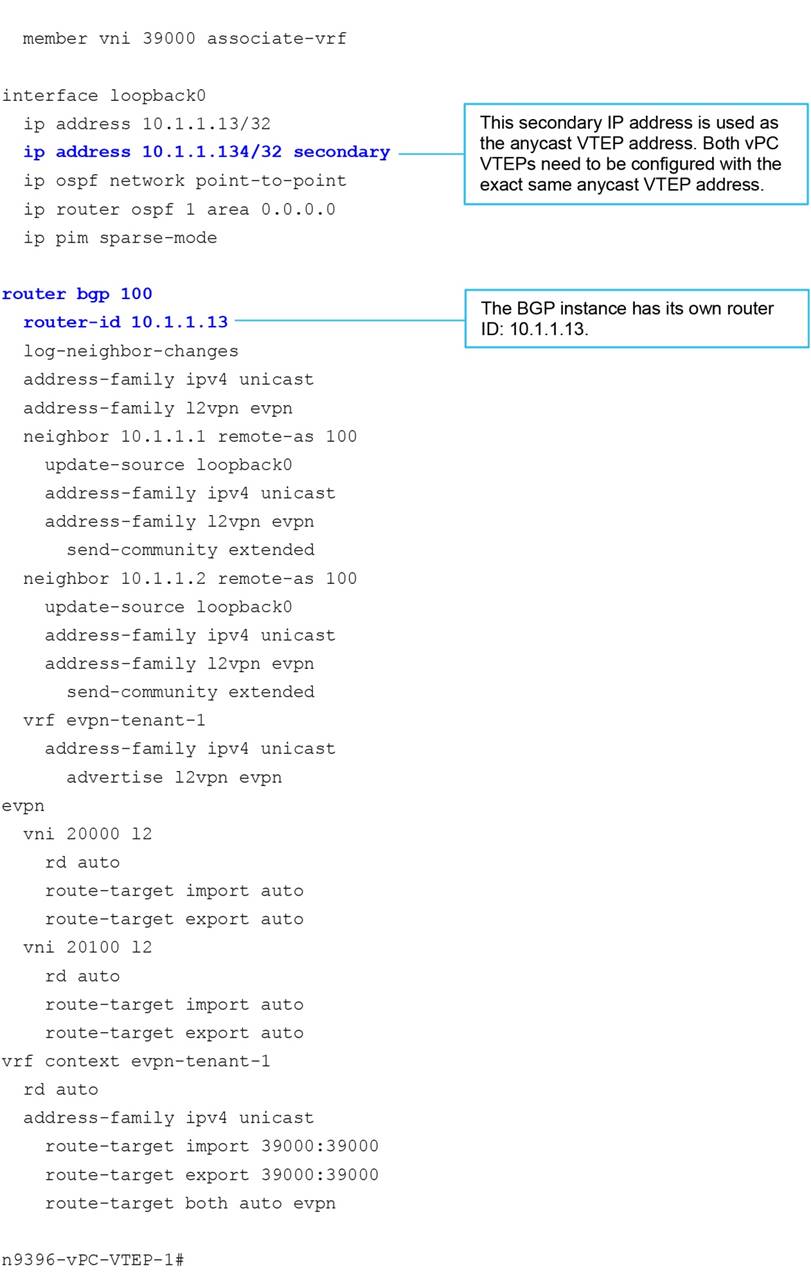

vPC VTEP 設定例を次に示します。
vPC VTEP-1 設定
vPC VTEP-2 設定
vPC VTEP MP-BGP ステータスと EVPN ルートの更新

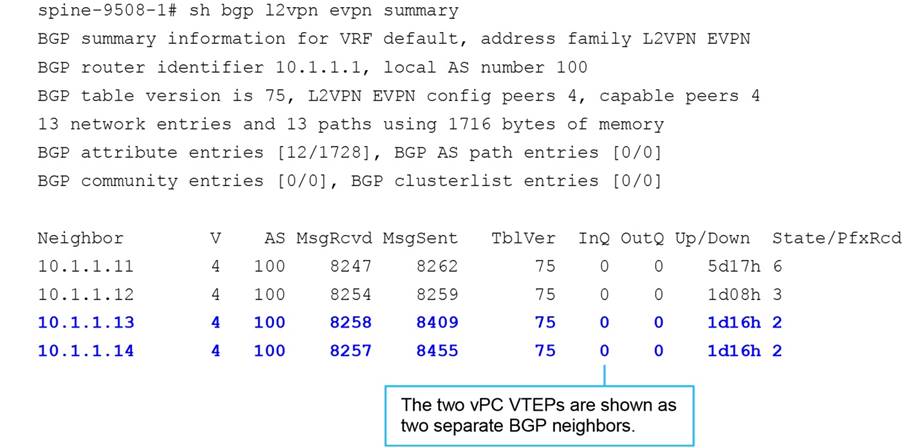

MP-BGP ネイバーにとって、vPC VTEP は 2 つの個別のネイバーとして表示されます。次に、vPC VTEP の BGP ネイバーからの show bgp l2vpn evpn summary の出力例を示します。
2 つの vPC VTEP は、BGP ネクスト ホップと同じエニーキャスト VTEP アドレスで EVPN ルートをアドバタイズします。2 つの vPC VTEP からのルート アドバタイズメントの例を次に示します。
VTEP-1 の場合
VTEP-2 の場合。
他の VTEP では、ネクストホップとしてエニーキャスト VTEP を使用して EVPN ルートが学習されます。次のスニペットは、前述の例でアドバタイズされたものと同じルートのリモート VTEP で、show bgp l2vpn evpn 出力からのものです。

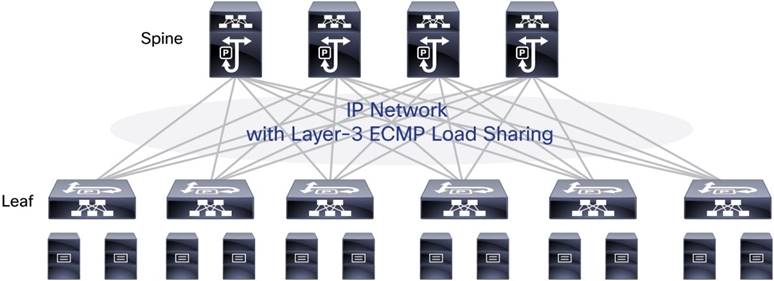

新しいスケーラブルなデータ センター ネットワークを展開する際に、2 層スパインアンドリーフ ファブリック アーキテクチャを検討する組織が増えています（図 12）。2 層ファブリック設計により、ネットワークの拡張に必要な柔軟性が提供され、接続密度と転送容量に対するアプリケーションの増え続ける要件に対応できます。ファブリックはレイヤ 3 ネットワークとして動作し、Open Shortest Path First（OSPF）、BGP、および Intermediate System to Intermediate System（IS-IS）などの既存のレイヤ 3 ルーティング プロトコルの実証済みの安定性と拡張性を利用します。
レイヤ 3 ファブリックでは、レイヤ 2 ドメインが各リーフ スイッチの下に含まれます。コンピューティング ノード間の直接的なレイヤ 2 隣接関係を前提とするアプリケーションでは、この設計によってワークロードの配置が制限される可能性があります。VXLAN はレイヤ 3 ファブリック上でレイヤ 2 ドメインを拡張し、ワークロード配置の柔軟性を実現するために展開できます。ここでは、ルート配布とマルチテナンシーのサポートに MP-BGP EVPN コントロール プレーンを使用する VXLAN ファブリックの一般的な設計オプションについて説明します。
MP-BGP EVPN は、BGP の新しいアドレス ファミリであり、アドレス ファミリに依存しない BGP のメカニズムを使用します。iBGP または eBGP の使用は必須ではありません。この柔軟性により、組織は現在のデータ センター BGP 設計から MP-BGP EVPN VXLAN 設計に容易に移行できます。このアプローチでは、BGP 自律システム番号（ASN）の割り当ても柔軟に行えます。 このセクションでは、MP-iBGP EVPN および MP-eBGP EVPN 設計の両方を説明します。
MP-iBGP EVPN を使用した VXLAN ファブリック
MP-iBGP EVPN 設計では、すべての MP-BGP スピーカーが同じ BGP 自律システム内にあります。iBGP ピアリング トポロジを簡素化するために、iBGP ルート リフレクタがネットワークに導入されることがよくあります。アンダーレイ ネットワークの VTEP アドレスに IP 到達可能性を提供するために、選択した IGP ルーティング プロトコルを導入できます。ソフトウェアの機能とスケーラビリティに応じて、iBGP ルート リフレクタは、スパイン レイヤまたはリーフ レイヤのいずれかに配置することも、専用デバイスに配置して拡張性を高めることもできます。
この設計では、リーフ スイッチは VTEP デバイスです。MP-iBGP と、スパイン スイッチで実行されているルートリフレクタのペアを持つピアを実行します。この設計では、選択したスパイン デバイスに MP-BGP EVPN ソフトウェア機能が必要ですが、VTEP である必要はありません。
図 13 は、スパイン レイヤに iBGP ルート リフレクタ（RR）を持つMP-iBGP EVPN VXLAN ファブリックの例を示しています。この設計では、各 VTEP リーフに 2 つのスパイン BGP ルート リフレクタである 2 つの iBGP ネイバーがあります。各スパイン BGP ルート リフレクタは、ルート リフレクタ クライアントとしてすべての VTEP リーフ ノードを持ち、VTEP リーフ ノードの EVPN ルートを反映します。
次の例は、この設計の VTEP リーフ ノードでの MP-iBGP 設定を示しています。
次の例は、スパイン BGP ルート リフレクタの MP-iBGP 設定を示しています。
スパイン レイヤへの BGP ルート リフレクタの配置は、MP-iBGP EVPN の直感的な設計です。選択したスパインデバイスがMP-iBGP EVPNプロトコルのソフトウェア機能をサポートし、EVPNルートのMP-iBGPアップデートを処理および配布できるようにする必要があります。スパイン デバイスが MP-BGP EVPN を実行できない場合は、BGP ルートリフレクタ機能をリーフ レイヤに移動する必要があります。リーフ スイッチでは MP-BGP EVPN および VTEP 機能がサポートされます（図 14）。
この設計では、スパイン スイッチは MP-BGP EVPN コントロール プレーンにまったく参加しません。アンダーレイ ネットワーク ルーティング プロトコルを実行して、VTEP アドレスと iBGP ピアリング アドレスの IP 到達可能性を確立します（vPC VTEP など VTPC アドレスと同じでない場合）。
EVPN での MP-iBGP ルート リフレクタの役割は、標準的な iBGP ルート リフレクタと同じです。これは、iBGP ピア間の BGP 更新を反映し、完全メッシュの iBGP ピアリング トポロジを形成する必要がないようにすることです。このアプローチにより、iBGP トポロジが大幅に簡素化され、プロトコルのスケーラビリティが向上します。ルート リフレクタ機能は純粋なコントロールプレーン機能であるため、BGP ルート リフレクタをデータプレーン転送パスに配置する必要はありません。この機能により、ルート リフレクタの配置とプラットフォームの選択が非常に柔軟になります。

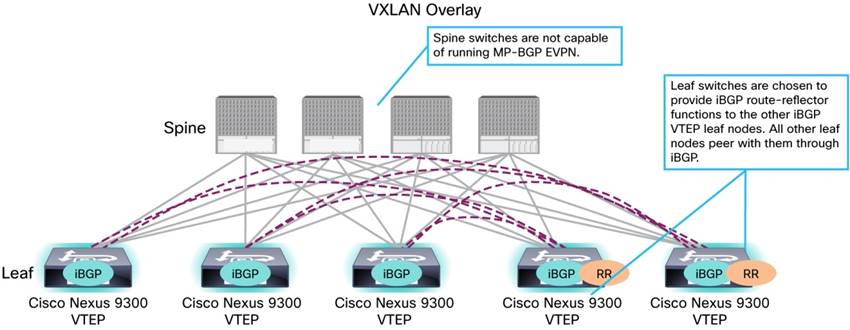

スケーラブルな設計のオプションは、データ パスからルート リフレクタとして専用デバイスを使用するためです（図 15）。選択したデバイスは MP-BGP EVPN をサポートし、高速コンバージェンスに必要な適切な BGP コントロールプレーン スケーラビリティとコンピューティング能力を備えている必要があります。専用ルート リフレクタを使用すると、スパイン レイヤでの MP-BGP EVPN 機能要件がなくなります。また、データ転送の実行に加えて、BGP ルートリフレクタ機能を実行する必要があるという VTEP リーフ ノードの負担が軽減されます。論理的に VTEP リーフ ノードにはルート リフレクタとの直接的な iBGP ネイバー隣接関係がありますが、ルート リフレクタはリーフ ノードと同じ方法で VXLAN ファブリック ネットワークに物理的に接続でき、VTEP リーフとルート リフレクタ間の iBGP セッションがファブリック アンダーレイ ネットワークの複数のホップ数（通常は 2）に移動できます。VTEP アドレス間のアンダーレイ データ パスがルート リフレクタを通過しないように、ルーティングの考慮事項を適用する必要があります。この要件は、ルート リフレクタがデータ転送パスから外れていることを確認するのに役立ちます。
MP-eBGP EVPN を使用した VXLAN ファブリック
MP-iBGP EVPN 設計は一般的な方法ですが、一部の組織ではリーフ レイヤとスパイン レイヤ間で eBGP を実行することを選択します。MP-BGP EVPN は、iBGP と eBGP の両方で柔軟に動作します。MP-eBGP ピアリングを使用した EVPN は、実行可能な設計オプションです。eBGP 設計には、BGP 自律システム（AS）の割り当てにいくつかのオプションがあります。図 16 は、各 VTEP リーフが独自の BGP AS 内にある設計を示しています。図 17 は、すべての VTEP リーフ ノードが同じ AS 内にあり、すべてがスパイン スイッチと eBGP を介してピアリングする別の設計を示しています。
MP-BGP EVPN は BGP の拡張であるため、標準の BGP 動作を継承します。MP-BGP EVPN ネットワークでは、一部のデフォルト動作は望ましくありません。たとえば、BGP ルータが eBGP ピアに BGP ルートをアドバタイズする場合、デフォルトでは BGP ネクストホップを自身の IP アドレスに変更します。MP-BGP EVPN では、VTEP が EVPN ルートをアドバタイズするために BGP 更新を開始すると、自身の VTEP アドレスを BGP ネクスト ホップとして使用します。このネクスト ホップは、他の VTEP が元の VTEP アドレスを持つ EVPN ルートをネクスト ホップとして受信し、このルートを使用してデータ プレーンで VXLAN トンネリングを開始できるように、ホップバイホップ BGP ルート配布全体で維持する必要があります。
したがって、スパイン スイッチの eBGP は、BGP ネクスト ホップを変更しないように設定する必要があります。BGP ルータは、eBGP ルートを送信するときに BGP コミュニティ属性を変更することもできます。MP-EVPN では、この変更により EVPN ルートのルート ターゲット属性が変更または削除される可能性があります。したがって、すべてのルートターゲット属性を確実に保持するために、追加の設定を中間 eBGP ピアに適用する必要があります。
この設計ではすべての VTEP に固有の BGP AS があるため、NX-OS でのルートターゲット自動生成は、同じ VNI の VTEP で異なるルートターゲットになります。インポートおよびエクスポートのルート ターゲットを手動で設定し、VTEP が同じレイヤ 3 VR Fインスタンスと同じ EVPN レイヤ 3 VNI に対して同じルート ターゲット設定にすることを推奨します。

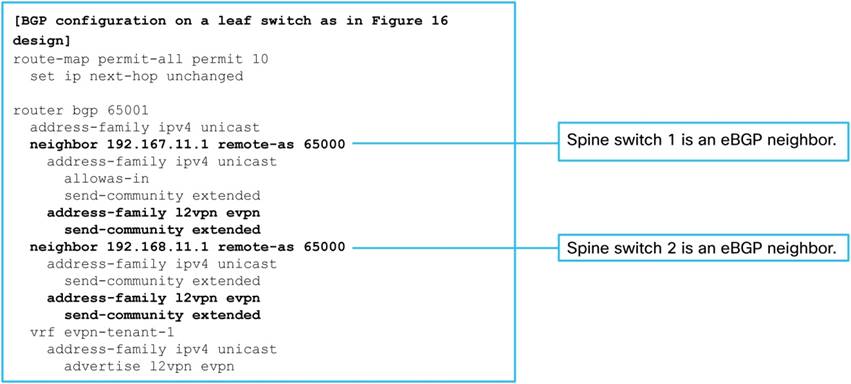

次の例は、図 16 に示すように、スパイン スイッチと VTEP リーフの MP-BGP 設定を示しています。スパイン スイッチの MP-BGP 設定には、eBGP ルート ネクスト ホップを変更しないように、スパイン スイッチのアウトバウンド ポリシーの適用が含まれます。この例は、レイヤ 3 VRF インスタンスと EVPN レイヤ 2 VNI の両方の VTEP リーフでの手動ルートターゲット設定も示しています。
図 17 は、すべてのリーフ ノードが同じ自律システム内にあるが、それぞれが MP-eBGP を介してスパイン ノードとピアリングする MP-eBGP 設計を示しています。

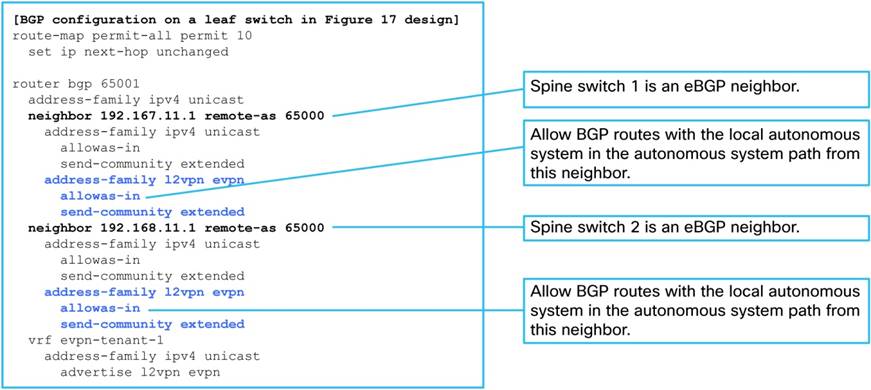

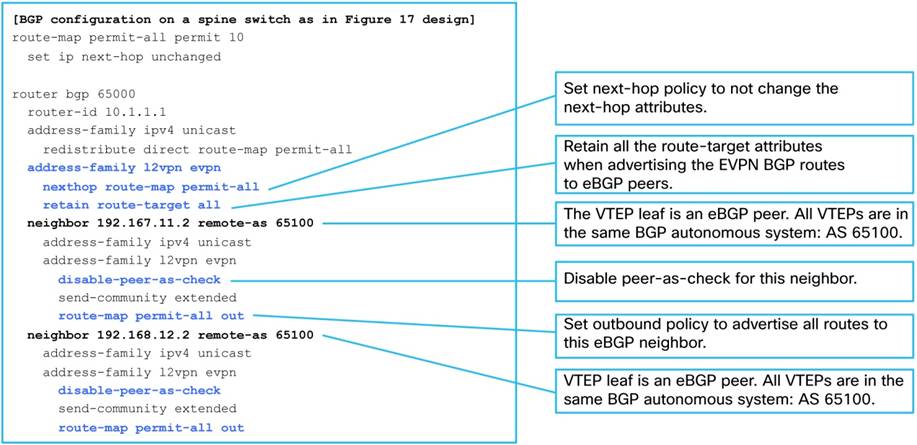

次の例は、VTEP リーフおよびスパイン スイッチ設計の設定を示しています（図 17を参照）。図 16 の設計の設定に加えて、図 17 のスパイン スイッチは、同じ BGP 自律システム内の 2 つの eBGP ネイバー間で MP-BGP EVPN ルートをパスする必要があるため、peer-as-check を無効にする必要があります。図 17 の VTEP リーフ ノードでは、同じ BGP 自律システム内にある他の VTEP から BGP ルートを受け入れるように、allowas-in を有効にする必要があります。この設計では、すべての VTEP リーフが同じ BGP 自律システム内にあるため、レイヤ 3 VRF インスタンスおよび EVPN レイヤ 2 VNI のシステム自動生成インポートおよびエクスポート ルート ターゲットを使用するのに適しています。
ほとんどの組織では、データ センターは、キャンパス ネットワーク、WAN、インターネットなど、ネットワークの他の部分から分離されていません。EVPN VXLAN ファブリックをデータ センターに展開する場合、VXLAN ファブリックの外部にあるこれらのネットワークとの接続を維持する必要があります。
標準のスパインアンドリーフ ファブリック アーキテクチャでは、境界リーフ ノードを使用して外部のルーティング デバイスに接続することで外部接続を実現できます。図 18 は、境界リーフ スイッチのペアを使用したこのような設計を示しています。
境界リーフ スイッチは、内部で VXLAN ファブリック内の他の VTEP と MP-BGP EVPN を実行し、それらと EVPN ルートを交換します。同時に、外部のルーティング デバイスを使用して、テナント VRF インスタンスで通常の IPv4 または IPv6 ユニキャスト ルーティングを実行します。ルーティング プロトコルには、通常の eBGP または任意の IGP を使用できます。設計上、MP-BGP EVPN は IPv4ま たは IPv6 ユニキャスト アドレス ファミリで学習された BGP ルートを L2VPN EVPN アドレス ファミリに自動的にインポートします。
したがって、境界リーフ スイッチは外部ルートを学習した後、それらを EVPN ドメインに EVPN ルートとしてアドバタイズできます。これにより、他の VTEP リーフ ノードも送信トラフィックを送信するために外部ルートを学習できます。
境界リーフ スイッチは、L2VPN EVPN アドレス ファミリで学習された EVPN ルートを IPv4 または IPv6 ユニキャスト アドレス ファミリに送信し、それらを外部ルーティング デバイスにアドバタイズするように設定することもできます。したがって、VXLAN ファブリックにパブリック サブネットが存在する場合は、それらを外部にアドバタイズして、外部からこれらのパブリック サブネットへの受信トラフィックを VXLAN ファブリックにルーティングできるようにします。
MP-BGP EVPN にはマルチテナント機能が組み込まれているため、VXLAN オーバーレイ ネットワーク内のレイヤ 3 サブネットはテナント VRF ルーティング インスタンス内にあります。異なるテナントは、デフォルトで個別のレイヤ 3 ルーティング インスタンスを維持できます。したがって、異なるテナントの外部ルーティングを個別に提供する必要があります。境界リーフには、外部ルーティングを実行するテナント VRF インスタンスごとに、外部へのレイヤ 3 インターフェイスが必要です（図 19）。
異なるテナント間のこのようなレイヤ 3 ルーティング セグメンテーションを外部ネットワークに拡張するために、外部ルータはテナント VRF インスタンスに境界リーフのレイヤ 3 インターフェイスを配置することもできます。境界リーフと外部ルータ間のルーティング セッションは、両側の VRF-Lite で実行されます。
VXLAN 境界リーフでレイヤ 3 セグメンテーションを終端する設計では、外部ルータはデフォルト ルーティング テーブル内のすべてのルーティング セッションを実行できます。この場合、VXLAN ファブリック内の異なるテナント ルーティング インスタンスからのルートは、外部の同じデフォルト ルーティング テーブルにマージされます。このタイプの設計では、テナントは基本的に外部ルーティングを共有するため、VXLAN テナントの IP アドレスは重複できません。
VXLAN EVPN 境界リーフと外部ルータ間の eBGP の設定例
次に、VXLAN 境界リーフと外部ルータ間の eBGP ルーティングの設定例を示します。eBGP セッションは境界リーフ上のテナント VRF インスタンスにありますが、共有外部ルーティングの外部ルータのデフォルト ルーティング テーブルにあります。
境界リーフでは、VXLAN IP サブネット プレフィックスをアドバタイズするように BGP が設定されます。デフォルトでは、BGP は MP-BGP EVPN IP ホスト ルートをアドバタイズします。プレフィックス ルートのみが外部ルータにアドバタイズされるように、/32 IP ホスト ルートをブロックするために、サンプル設定でルート フィルタリングが適用されます。外部は受信トラフィック用の特定のホスト ルートを必要としないため、このアプローチにより外部ルーティングのルータ スケーラビリティが向上します。
VXLAN 境界リーフ：

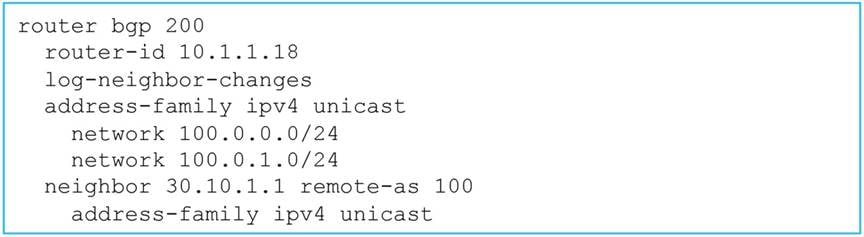

外部ルータでの BCP 設定：

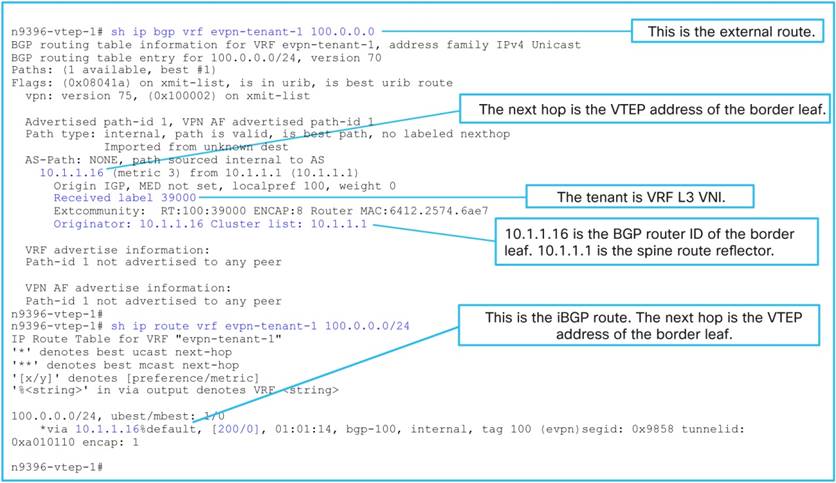

前述の例では、VNI サブネット ルート 20.0.0.0/24 は、次のグローバル ルーティング テーブルように VRF-lite eBGP を介して外部ルータにアドバタイズされます。
外部ルータから学習したルートは、MP-BGP EVPN プロトコルを介して境界リーフによって VXLAN ファブリックに配布されます。次の例は、内部 VTEP での外部ルートのキャプチャを示しています。VTEP は、ルート リフレクタを介して境界リーフから外部ルートを学習します。ルートは MP-BGP EVPN を介して配布されます。
VXLAN EVPN 境界リーフと外部ルータ間の OSPF の設定例
図 20 の例では、EVPN VXLAN 境界リーフの外部ルーティング プロトコルとして OSPF を使用して、外部とルートを交換します。マルチテナンシーの場合、例では境界リーフと外部ルータ間のルーティングにサブインターフェイスを使用します。サブインターフェイスを使用すると、複数のテナントが外部ルーティング用に同じ物理リンクを共有でき、境界リーフ上のテナント VRF ルーティング インスタンスごとに 1 つのサブインターフェイスを使用できます。この例では、外部ルータのルーティングはデフォルト VRF インスタンスにあります。また、VRF-Lite サブインターフェイスを設定することで、外部デバイスのテナント VRF インスタンスを拡張することもできます。
境界リーフの関連する設定を次に示します。
この設計では、境界リーフはテナント VRF インスタンスの OSPF を介して外部ルートを学習します。VRF インスタンス内の MP-BGP にルートを再配布し、MP-BGP L2VPN EVPN を介して内部 VTEP にアドバタイズします。
次に、境界リーフでの外部ルート配布の例を示します。
内部 VTEP は MP-BGP EVPN を介して外部ルートを学習します。
EVPN VXLAN 境界リーフ ノードのスケーラビリティに関する考慮事項
VXLAN 境界リーフノードは、外部への VXLAN ファブリック ネットワークの接続ポイントです。外部ルートを学習し、MP-BGP EVPN を介して他の VTEP に再配布します。同時に、VXLAN ファブリック上にあるパブリック サブネットの外部にアドバタイズします。
境界リーフは、外部から多数の外部ルートを受信する場合があります。境界リーフ ノードは通常ファブリックの内部デバイスの出口ゲートウェイであるため、すべての外部ルートをファブリックに配布する必要はありません。代わりに、MP-BGP EVPN にアドバタイズする前にルートを集約することもできます。場合によっては、テナントごとにファブリックへのデフォルト ルートをアドバタイズするだけで十分です。分散外部ルートの数を減らすことで、内部 VTEP デバイスで最長プレフィックス一致（LPM）ルーティング テーブル リソースが不足しないようにすることができます。このアプローチでは、内部 VTEP での MP-BGP EVPN コントロール プレーンの負荷も軽減されるため、コントロール プレーンのパフォーマンスが向上します。
外部への EVPN VXLAN ファブリック内部ネットワーク アドバタイズメント
EVPN VXLAN オーバーレイ ネットワークの一部であるレイヤ 3 サブネットは、外部から到達可能である必要があります。境界リーフノードは、これらのパブリック サブネットのレイヤ 3 到達可能性情報をアドバタイズする必要があります。MP-BGP EVPN は、外部で IP ホスト ルートと内部サブネット プレフィックス ルートの両方を配布できます。境界リーフと外部ルータ間のルーティング プロトコル セッションでは、フィルタを適用して、内部 IP ホスト ルートを外部に送信しないようにすることができます。ほとんどの場合、外部サブネットが VXLAN ファブリックにトラフィックを送信するために必要なのは、パブリック サブネットの LPM プレフィックス ルートです。
境界リーフ ノードでの EVPN テナントのスケーラビリティ
境界リーフは、VXLAN オーバーレイ ネットワークのテナントに外部接続を提供します。境界リーフ ノードとして機能するすべてのテナント VRF ルーティング インスタンスに参加する必要があります。大規模なマルチテナント設計を構築する場合は、境界リーフがサポートできる EVPN レイヤ 3 VRF インスタンスの最大数の要件に従います。
境界リーフ ノードでの IP ホスト ルートのスケーラビリティ
内部エンド ホストを宛先とする着信トラフィックの最適な転送を実現するために、境界リーフはテナント パブリック サブネット内のエンド ホストに対して IP ホストベースのルーティングを実行する必要があります。この要件は、境界リーフが IP ホスト ルートのハードウェア転送テーブルでホスト ルートを学習およびプログラムする必要があることを意味します。IP ホスト テーブル サイズによって、テナントのパブリック サブネットに存在できるエンド ホストの総数が決まります。
MP-BGP EVPN VXLAN のデータ センター インターコネクト
オーバーレイ トランスポート仮想化（OTV）と仮想プライベート LAN サービス（VPLS）は、最も実績のあるレイヤ 2 データ センターインターコネクト（DCI）ソリューションですが、MP-BGP EVPN コントロール プレーンを備えた VXLANは、特定の展開条件下で代替手段を提供できます。VXLAN をデータ センター内に導入すると、データ センター間の相互接続に VXLAN を使用することで、ネットワーク設計全体が簡素化され、運用の複雑さが軽減され、データ センター内およびデータ センター間のトラフィックにユニファイド ネットワーク オーバーレイ ソリューションが提供されます。
図 21 は、MP-BGP EVPN VXLAN を使用したシンプルなデータ センターと DCI 設計を示しています。この設計では、各データ センターが独自の BGP 自律システムを維持し、簡素化とスケーラビリティのため、ルート リフレクタとともに MP-iBGP を実行する EVPN VXLAN ファブリックを展開します。データ センター間では、DCI 境界リーフ ノードが相互にマルチホップ MP-eBGP EVPN を実行します。その結果、2 つのデータ センターが結合され、1 つの統合 MP-BGP EVPN ルーティング ドメインが形成されます。コントロール プレーンでは、EVPN ルートはデータセンター間の iBGP-eBGP-iBGP パスを介して配布されます。データ プレーンでは、データ センター A のエンド ホストがデータ センター B の別のホストにトラフィックを送信すると、データ パケットは 1 つの VXLAN トンネルを通過し、データ センター A の入力 VTEP によってカプセル化され、データ センター B の出力 VTEP によってカプセル化解除されます。 このアプローチは、オーバーレイ ネットワークで非常に効果的な DCI データ転送を提供します。
図 22 に、MP-BGP EVPN を使用した別の DCI 設計を示します。各データ センターに個別の MP-iBGP EVPN ドメインがあり、DCI VTEP 間のデータセンター間の MP-eBGP EVPN ドメインを介してそれらを結合します。VTEP が直接接続されていない場合、DCI VTEP 間の MP-eBGP セッションはマルチホップである必要があります。この設計により、各データ センターにさまざまな EVPN 運用モデルと機能モデルを柔軟に導入できます。また、各データ センターに独自のアトミック EVPN ドメインがあるため、データ センター内の VTEP ピアリングに関して、データ センター内のスケーラビリティが向上します。
MP-BGP EVPN は、VXLAN オーバーレイ ネットワークのパラダイムを変更します。コントロールプレーン ラーニングを導入して、フラッディングや学習に依存する代わりに、あらゆる規模のネットワークで一貫してシグナリングされる転送データベースを提供します。MP-BGP EVPN は、業界標準のドラフトと、シンプルで相互運用可能なテクノロジーを開発するために協力する複数のベンダーとサービス プロバイダーによる共同作業に基づいています。最適化されたトラフィックの配信のために、オーバーレイ ネットワークに統合されたブリッジングとルーティングを提供します。Cisco NX-OS ソフトウェアの MP-BGP EVPN 機能と Cisco Nexus 9000 シリーズ ハードウェアの VXLAN ルーティング機能を使用すると、Cisco Nexus 9000 シリーズ スイッチを使用して、スケーラブルで堅牢な高性能の VXLAN オーバーレイ ファブリック ネットワークを構築できます。
● IETF Draft-BGP MPLS ベース イーサネット VPN：
https://tools.ietf.org/html/draft-ietf-l2vpn-evpn-11
● IETF Draft-EVPN を使用したネットワーク仮想化オーバーレイ ソリューション：
https://tools.ietf.org/html/draft-ietf-bess-evpn-overlay-00
● IETF ドラフト：EVPN の統合ルーティングとブリッジング：
https://tools.ietf.org/html/draft-ietf-bess-evpn-inter-subnet-forwarding-00
● IETF Draft-IP プレフィックス アドバタイズメント：
https://tools.ietf.org/html/draft-rabadan-l2vpn-evpn-prefix-advertisement-02
● RFC 4271-Border Gateway Protocol 4（BGP-4）：
https：//tools.ietf.org/html/rfc4271
● RFC 4760 - BGP-4 マルチプロトコル拡張機能：
https://tools.ietf.org/html/rfc4760
● RFC 4364 - BGP/MPLS IP VPN：
https://tools.ietf.org/html/rfc4364#page-15
● VXLAN の概要：Cisco Nexus 9000 シリーズ スイッチ：
http://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/white-paper-c11-729383.html
● Cisco Nexus 9300 プラットフォーム スイッチを使用した VXLAN の設計：
http://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/white-paper-c11-732453.html
