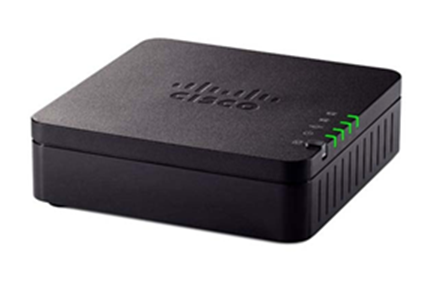

Cisco ATA 191 Analog Telephone Adapter は従来のアナログ テレフォニー デバイスを IP デバイスに変える、ハンドセットとイーサネット間の 2 ポート アダプタです。
Cisco® ATA 191 Analog Telephone Adapter は、従来の電話、FAX、オーバーヘッド ページング コミュニケーション デバイスを IP デバイスに変え、コスト パフォーマンスを向上させます。お手持ちのアナログ デバイスをシスコのアナログ電話アダプタに接続することで、IP テレフォニー アプリケーションを活用できるようになります。
Cisco ATA 191 Analog Telephone Adapter はエンタープライズ ネットワーク、小規模オフィス、またはクラウド サービスの新しいユニファイド コミュニケーションに接続するお客様のニーズに対応する最適なソリューションです。ATA 191 には 2 つの標準 FXS ポートがあり、それぞれ Session Initiation Protocol（SIP）登録として個別に設定することができます。ATA 191 を使用することで、お客様は従来のアナログ システムへの投資を保護および拡張することができ、信頼性の高い低コストの方法で完全な Voice over IP にスムーズに移行できます。
| 機能 |
利点 |
| 音声品質 |
高度な前処理、高性能のエコー キャンセレーション、音声アクティビティ検出（VAD）、コンフォート ノイズ生成（CNG）により、クリアで自然な音声品質を提供します。 |
| 中央集中型のプロビジョニングと設定 |
Cisco Unified Communications Manager の単一インターフェイスを利用して簡単に導入できます。 |
| セキュリティ |
メディアとシグナリング両方に包括的なセキュリティ ソリューションを提供します |
| エラー レポート（PRT） |
エラー報告とログ収集のための専用の PRT ボタンにより、有用性を改善します。 |
| IPv6 |
IPv4/IPv6 デュアル スタックを有効にすることで、IPv6 への移行を支援します。 |
Cisco ATA 191 Analog Telephone Adapter は、Cisco Call Control システム（CUCM、CME）と互換性があります。
電話機ライセンスは、コール制御プラットフォームおよびそのポリシーによって異なります。Cisco Unified Communications Manager の場合、Cisco ATA 191 Analog Telephone Adapter にはポートごとに Essential User Connect License（UCL）が 1 つ必要です。
| 機能 |
仕様 |
| 寸法（高さ X 幅 X 奥行） |
100 X 100 X 28 mm（3.9 X 3.9 X 1 インチ） |
| 重量 |
132.1 g（4.7 オンス） |
| ハードウェア |
インターフェイス：RJ11 FXS ポート X 2、10/100 Mbps RJ-45 イーサネットポート X 1 ボタン：リセット / 問題レポート（PRT） LED インジケータ：電源、ネットワーク、電話 1、電話 2、PRT 壁面取り付け対応 |
| 加入者線インターフェイス回線（SLIC） |
リング電圧：40 ～ 90 Vpk で設定可能 呼び出し音間隔精度：1 % リング波形：台形波または正弦波 最大リンガー負荷：3 リンガー等価番号（REN） オンフック電圧（チップ アンド リング）：-46 ～ 56 V オフフック電流：25 mA +/-10 % 終端インピーダンス：600 オーム抵抗、900 オーム抵抗、または 220 オーム + 820 オーム 120 nF 複素インピーダンス 周波数応答：300 ～ 3400 Hz 反射減衰量（600 オーム、300 ～ 3400 Hz）：最大 26 dB アイドル チャネル ノイズ：<-65 dBm 0p 縦バランス：58 dB（標準） 音声品質平均オピニオン評点（MOS）：>4.0 音声品質ジッター：<150ms |
| ネットワーキング |
MAC アドレス IPv4 のみ IPv6 のみ IPv4/IPv6 デュアル スタック Session Initiation Protocol（SIP） 伝送制御プロトコル（TCP） ユーザ データグラム プロトコル（UDP） Real Time Protocol（RTP） Real Time Control Protocol（RTCP） HTTP セキュア HTTP（HTTPS） Trivial File Transfer Protocol（TFTP） Address Resolution Protocol（ARP） DNS A および AAAA レコード Dynamic Host Configuration Protocol（DHCP）クライアント Internet Control Message Protocol（ICMP） Simple Network Time Protocol（SNTP） Cisco Discovery Protocol（CDP） Link Layer Discovery Protocol（LLDP） |
| Quality of Service（QoS） |
IEEE 802.1p/Q（QoS および VLAN タギング） 差別化サービス（DiffServ）/タイプ オブ サービス（ToS） |
| IP 電話 |
コール転送：応答なし、通話中、すべて コールの保留と復帰 発信者 ID の生成（名前と電話番号）：ベルコア、BT、欧州電気通信標準化機構（ETSI） 発信者 ID の名前と電話番号 コール ピックアップとグループ ピックアップ コール転送 コール ウェイティング 会議 設定可能な呼び出し音間隔 国別のトーンおよびパルス 切断トーン 個別呼び出し音：発信者番号および着信者番号 強制承認コード（FAC）/クライアント識別コード（CMC） フェールオーバーおよびフォールバック フラッシュ フック タイマー フック フラッシュ イベント シグナリング ホッ ト ラインおよびウォームラインの呼び出し メッセージ待機インジケータ（MWI）トーン 保留音 オフフック警告音 極性制御 リダイヤル 共有回線 短縮ダイヤル チップおよびリング電圧の調整設定 周波数偏移変調（FSK）を使用したビジュアル メッセージ待機インジケータ（VMWI） |
| オーディオ |
コーデック：G.711 A-law、G.711 μ-law、G.729a、G.729ab 全二重音声 Echo Cancellation（エコー キャンセレーション） Voice Activity Detection（音声アクティビティ検出） サイレンス サプレッション コンフォート ノイズ生成 アダプティブ ジッター バッファ フレーム損失の補正 1 パケットあたりのオーディオ フレームが調整可能 コール プログレス トーン生成 インピーダンスおよびゲイン調整 動的音声ペイロード |
| ファクスおよびモデム |
T.38 FAX リレーによるリアルタイム FAX over IP（Group 3） G.711 による FAX パススルー（Group 3） FAX 音検出およびパススルー 転送速度の自動ネゴシエーション |
| プロビジョニングと管理 |
中央集中型設定 自動音声応答（IVR） HTTP および TFTP 経由での自動プロビジョニングおよびアップグレード SSH アクセス 負担の少ないインサービス アップグレード レポート生成とイベント ロギング 専用 PRT ボタン RTP 統計情報のサポート Syslog（マルチレベルの粒度） デュアル イメージ |
| セキュリティ |
工場出荷時の初期状態へのシステム リセット パスワード保護された管理者アクセス権 プロビジョニング、設定、および認証 HTTPS（出荷時にクライアント証明書インストール済み） Advanced Encryption Standard (AES) による暗号化 SIP over Transport Layer Security（TLS）1.1 および 1.2 Secure RTP（sRTP）を使用したセキュアな（暗号化）コール 暗号化された TFTP 設定ファイル イメージ認証 セキュアブート セキュア シェル（SSH） |
| 電源 |
DC 入力電圧：2.4A で 5 V DC 最大 電力消費：5 W スイッチング タイプ（100 ～ 240 V）：自動 電源アダプタ：100 ～ 240 V、50 ～ 60 Hz（26 ～ 34 VA）AC 入力、1.8 m |
| 信頼性 |
平均故障間隔（MTBF）：300,000 時間 動作温度：0 ～ 40 °C（32 ～ 104 °F） 非動作時温度：-10 ～ 60 °C（14 ～ 140 °F） 湿度：動作時 10 ～ 90 %（結露しないこと）、非動作時 10 ～ 95 %（結露しないこと） |
| 準拠（法令） |
CE マーキング（指令 2014/30/EU および 2014/35/EU） |
| 準拠（安全性） |
UL 60950 第 2 版 CAN/CSA-C22.2 No. 60950 第 2 版 IEC 60950-1：2005（第 2 版）+ A1：2009 + A2：2013 および/または AS/NZS 60950.1：2015 |
| 準拠（EMC） |
AS/NZS CISPR 32：2015 クラス B CISPR 32：2015 クラス B EN 55032：2015 クラス B EN 61000-3-2：2014 クラス A EN 61000-3-3：2013 EN 55024：2010+A1：2015 EN 61000-4-2：2009 EN 61000-4-3：2006+A1：2008+A2：2010 EN 61000-4-4：2012 EN 61000-4-5：2014 EN 61000-4-6：2014+AC：2015 EN 61000-4-8：2010 EN 61000-4-11：2004 FCC Part 15 Subpart B ANSI C63.4-2014 ICES-003 Issue 6：2016 ANSI C63.4-2014 VCCI 技術要件（VCCI-CISPR 32：2016）/ CISPR 32：2015 クラス B |
| 製品番号 |
製品の説明 |
| ATA191-K9 |
2 ポート Analog Telephone Adapter |
| ATA191-PWR |
ATA 191 と ATA 192 用のスペア電源アダプタ |
Cisco ATA 191 Analog Telephone Adapter には、1 年限定のハードウェア保証が適用されます。
