The Cisco® VG400 Analog Voice Gateway は、IP インフラストラクチャが提供する生産性を活用しながら、従来のアナログ デバイスを引き続き使用できる IP テレフォニー ソリューションを実現します（図 1）。
音声と IP コミュニケーションの製品およびアプリケーションで構成される Cisco Unified Communications ポートフォリオは、より効果的なコミュニケーションを促進し、ビジネス プロセスの合理化、適切なリソースの迅速な活用、営業収益と利益性の改善に役立ちます。
このポートフォリオは、シスコ ビジネス コミュニケーション ソリューションの重要な一部です。このソリューションは、あらゆる規模の組織に対応する統合ソリューションであり、ネットワーク インフラストラクチャ、セキュリティ、ネットワーク管理の各製品、ワイヤレス接続、ライフサイクル サービス アプローチのほか、柔軟な導入およびアウトソース管理オプション、エンドユーザおよびパートナー向け融資パッケージ、サードパーティ製通信アプリケーションなどで構成されています。
Cisco VG400 Analog Voice Gateway
Cisco VG400 は、Cisco IOS® XE ソフトウェア ベースのアナログ電話音声ゲートウェイです。アナログ電話、FAX、モデム、およびスピーカーフォンを Cisco Unified Communications Manager ベースの企業音声システムに接続します。IP ベースの電話システムと緊密に統合することで、管理性、拡張性、およびコストパフォーマンスが向上します。VG400 を Cisco Unified Communications Manager Express と併用して、サービス統合型ルータ（ISR）環境を効果的に補強することもできます。どちらのトポロジ環境でも、モデム コール、FAX コール、およびアナログ補足サービス用のアナログ音声ポートへの高度な集中というビジネス ニーズがサポートされます（図 2 と 3）。
Cisco VG400 は、Cisco IOS XE ソフトウェアの管理性をアナログ電話回線に提供し、これらの回線を Cisco Unified Communications Manager または Cisco Unified Communications Manager Express システムの拡張機能として使用できるようにします。
● Cisco IOS XE ソフトウェア ベースのハードウェア：シスコの統一コマンドライン インターフェイス（CLI）および簡易ネットワーク管理プロトコル バージョン 3（SNMPv3）が組み込まれているので、ゲートウェイの設定と操作が容易です。
● 安定した音声品質：VG400 は、トール品質のパケット音声サービスを提供してきたシスコの経験を活かして、エンド ユーザがテレフォニー サービスに期待してきた明瞭で安定した音声品質を確実に提供し
ます。
● 投資保護：お客様は、IP テレフォニーを活用しながら、既存のアナログ電話、FAX、およびモデムを引き続き使用できます。インフラストラクチャ（配線）またはアプリケーションが IP 電話をサポートしなかったり、あるいは必要としない場合は、基本となるアナログ電話接続が必要です。Cisco VG400 は、分散型で低密度および中密度のアナログ電話回線導入のサポートに適したプラットフォームです。このプラットフォームを利用することで、すべてのユーザに対して IP フォンを購入せずに IP テレフォニーを展開でき、既存のデバイスを引き続き使用できます。VG400 は、Cisco Unified Communications Manager Express 環境で使用することも、Cisco Unified Communications Manager 導入環境に移行することもできるので、高い投資保護を実現できます。
● 導入障壁の軽減：Cisco VG400 は、ローエンドのアナログ電話に代わる低コストのデバイスを提供し、組織が IP テレフォニーへの総投資を抑えながら、IP テレフォニーを活用できるようにします。
VG400 と Cisco Unified Communications Manager の統合

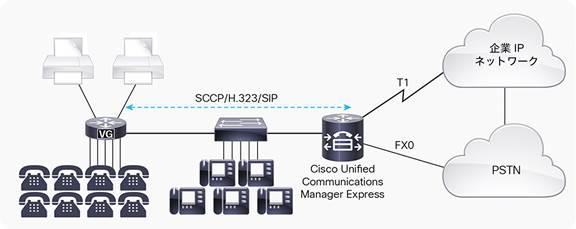

VG400 と Cisco Unified Communications Manager Express の統合
Cisco VG400 は、中央集中型トポロジから低密度トポロジまたは分散型トポロジまでのアナログ電話の導入環境に最適なプラットフォームです。Cisco IOS XE ソフトウェアのモニタリング機能を使用して管理を容易にすることで、メディア ゲートウェイ コントロール プロトコル（MGCP）フォールバックがある場所で高可用性を実現します。使用されるコール制御およびシグナリング タイプに応じて、多くの補足的なアナログ コール機能を提供します。利用できる補足的なアナログ コール機能を表 1 で示します。
表 1. 補足的なアナログ機能
|
|
Cisco Unified Communications Manager の Skinny Client Control Protocol（SCCP）機能 |
Cisco Unified Communications Manager Express の SCCP 機能 |
Cisco Unified Communications Manager のセッション開始プロトコル（SIP）機能 |
||
| 基本コール |
○ |
○ |
○ |
||
| すべてのコールを転送 |
○ |
○ |
|
||
| 話中の場合に転送 |
○ |
○ |
|
||
| 自動転送の取り消し |
○ |
○ |
|
||
| 応答なしの場合に転送 |
○ |
○ |
|
||
| 保留/再開 |
○ |
○ |
○ |
||
| グループ コール ピックアップ |
○ |
○ |
|
||
| コール ピックアップ |
○ |
○ |
|
||
| ブラインド転送 |
○ |
○ |
|
||
| 打診転送 |
○ |
○ |
○ |
||
| コール ウェイティング |
○ |
○ |
○ |
||
| 発信者 ID |
○ |
○ |
○ |
||
| 待機コールの発信者 ID |
○ |
○ |
○ |
||
| 悪意のあるコールの発信者 ID |
○ |
|
|
||
| 電話会議 |
最大 3 人 |
最大 3 人 |
|
||
| アドホック電話会議 |
最大 3 人 |
最大 3 人 |
|
||
| ミートミー電話会議 |
○ |
○ |
|
||
| ダイレクト コール |
|
○ |
|
||
| ダイレクト コール ピックアップ |
|
○ |
|
||
| 呼び出し中内線のダイレクト コールピック |
|
○ |
|
||
| リダイヤル |
○ |
○ |
|
||
| 短縮ダイヤル |
○ |
○ |
|
||
| コール切り替え |
○ |
○ |
○ |
||
| 保留音（MOH） |
○ |
|
|
||
| 共有回線のサポート* |
○ |
|
|
||
| 共有回線のプライバ |
○ |
|
|
||
| 優先制御とプリエンプション |
○ |
|
|
||
| 話中の場合にリダイ |
○ |
|
|
||
| DC 電圧ベース VMWI |
○ |
|
|
||
Cisco VG400 は、Cisco Unified Communications Manager および Cisco Unified Communications Manager Express と連携して SCCP 機能アクセス コード（FAC）をサポートします。詳細については、Cisco Unified Communications Manager および Cisco Unified Communications Manager Express のマニュアルを参照してください。
Cisco VG400 は、FAX とモデムをサポートします。FAX 接続時は、VG400 は T.38 FAX リレーおよび FAX パススルーをサポートします。T.38 FAX リレー テクノロジーを使用すると、ボイス コールで使用するよりも少ない帯域幅で、信頼性の高い FAX 転送をネットワーク全体で行うことができます。モデムはすべて VG400 に接続でき、モデム パススルーによりネットワーク上で転送されます。
サポートされているプロトコル
● SCCP
● H.323v4
● MGCP
● SIP
● リアルタイム転送プロトコル（RTP）
● セキュア リアルタイム転送プロトコル（SRTP）
● トリビアル ファイル転送プロトコル（TFTP）
● HTTP サーバ
● SNMP
● Telnet
● ダイナミック ホスト コンフィギュレーション プロトコル（DHCP）
● DNS
● コール存続可能性：SRST ルータへの H.323 接続に対する MGCP フェールオーバー
● T.38 FAX リレーおよび FAX パススルー
● V.150.1 MER モデム リレー、GW 制御のモデム リレー、およびモデム パススルー
● G.711 および G.729a のサポート
● Telnet および認証用の RADIUS および TACACS+
Cisco VG400 には、FXS ポートと FXO (*) ポートを同じシャーシ内に設定できる柔軟性を備えた固定ポート構成があります。
VG400 は、表 2 に示されているフォーム ファクタで使用できます。
(*) FXO モジュールはグローバル TAC でのサポートとなります。FXO を使った接続では国内の電話事業者の提供するダイヤルインや発信電話番号表示等の機能がご利用できません。国内の電話事業者と接続する場合、BRI インターフェイス カードを搭載可能な上位機種（VG450 または ISR 4000 シリーズ等）のご利用を検討してください。
表 2. フォーム ファクタ
| モデル |
画像 |
| VG400-6FXS/6FXO 6 FXS および 6 FXO |
|
| VG400-8FXS 8 FXS |
|
| VG400-4FXS/4FXO 4 FXS および 4 FXO |
|
| VG400-2FXS/2FXO 2 FXS および 2 FXO |
|
VG400 は、旧世代の Cisco VG202XM および VG204XM アナログ音声ゲートウェイを改良しています。強化された機能は次のとおりです。
● オンボード デジタル シグナル プロセッサ（DSP）：VG400 の FXO および FXS にはオンボード DSP が搭載されているため、マザーボードに専用のパケット音声 DSP モジュール（PVDM）を搭載する必要がありません。音声機能には、音声モジュール上に DSP が必要です。また、ネットワークの状態に応じて最大 128 ms のエコー テール長のエコー キャンセレーション機能もあります。
● FXS-E（拡張ループ）のサポート：VG400 上の FXS ポートは、以下のように FXS-E をサポートします。
◦ 特殊な電話に対応するより高いループ電流（35 mA）
◦ 26 AWG ワイヤのループに対応するより長いループ長（最大 11,000 フィート（3400 メートル））
◦ より高いリング電圧（65 Vrms、無負荷）
● FXO フェールオーバー バイパス ポート：フェールオーバー トランク バイパスとも呼ばれるフェールオーバー バイパス ポートは、停電時に PSTN を介して電話発信を行うために、指定されたアナログ電話ポートを使用する方法を提供します。
表 3 に、VG400 モデルでサポートされている FXO フェールオーバー バイパスおよび FXS-E 対応ポートの概要を示します。
表 3. 機能とポートの比較
| 製品番号 |
FXS ポート数 |
FXO ポート数 |
FXO フェールオーバー |
FXS-E 対応ポート |
| VG400-2FXS/2FXO |
2 |
2 |
2 |
2 |
| VG400-4FXS/4FXO |
4 |
4 |
4 |
4 |
| VG400-6FXS/6FXO |
6 |
6 |
6 |
6 |
| VG400-8FXS |
8 |
– |
– |
8 |
Cisco VG400 は、Cisco Unified Border Element（CUBE）、Cisco Unified Communications Manager Express、または Cisco Unified Survivable Remote Site Telephony（SRST）をネイティブにサポートしていません。さらに、DSP ファーム機能をサポートしていません。これらの機能は、Cisco 4000 シリーズ サービス統合型ルータでのみ使用できます。表 4 では、VG400 と互換性があるソフトウェアのバージョンを示します。
表 4. ソフトウェアの互換性
| 製品カテゴリ |
互換性バージョン |
| Cisco IOS XE の互換性 |
16.10.1 以降 |
| Cisco Unified Communications Manager |
12.0.1SU2 以降 |
| Cisco Unified Communications Manager Express |
Cisco IOS XE 16.10.1 以降と互換性のあるすべてのバージョン |
| サードパーティ呼制御 |
IP ベース トランク：SIP および H.323 |
表 5 に、Cisco VG400 の FXS ポートおよび FXO ポートの技術仕様を示します。表 6 に、VG400 の環境仕様を示します。表 7 に、適合標準規格を示します。
表 5. FXS ポートおよび FXO ポートの技術仕様
| 機能 |
VG400-2FXS/2FXO |
VG400-4FXS/4FXO |
VG400-6FXS/6FXO |
VG400-8FXS |
| 各 FXS ポートのチップ アンド リング インターフェイス（SLIC） |
||||
| インターフェイス |
FXS/FXO（RJ-11） RJ-11 ポート 0 ～ 1：FXS RJ-11 ポート 2 ～ 3：FXO |
FXS/FXO（RJ-11） RJ-11 ポート 0 ～ 3：FXS RJ-11 ポート 4 ～ 7：FXO |
FXS/FXO（RJ-11） RJ-11 ポート 0 ～ 5：FXS RJ-11 ポート 6 ～ 11：FXO |
FXS/FXO（RJ-11） RJ-11 ポート 0 ～ 7：FXS
|
| アドレス信号形式 |
インバンド デュアルトーン多重周波数（DTMF） アウトオブバンド |
インバンド DTMF アウトオブバンド |
インバンド DTMF アウトオブバンド パルス |
インバンド DTMF アウトオブバンド |
| FXS 信号形式 |
FXS ループスタート、グラウンドスタート、ダイヤルイン方式（DID）シグナリング |
FXS ループスタート、グラウンドスタート、DID シグナリング |
FXS ループスタート、グラウンドスタート、DID シグナリング |
FXS ループスタート、グラウンドスタート、DID シグナリング |
| FXO 信号形式 |
FXO ループ スタート、グラウンド |
FXO ループ スタート、グラウンド スタート |
FXO ループ スタート、グラウンド スタート |
なし |
| FXS ループ抵抗 |
●
短いループ長のポートの場合は、最大
600
Ω（電話機または端末機器を含む）
●
長いループ長のポートの場合は、最大
1,400
Ω（電話機または端末機器を含む）
|
|||
| DID ループ抵抗 |
●
最大 1800
Ω（端末機器含む）
|
|||
| オンフック電圧 |
● -44 V
|
|||
| オフフック ループ電流 |
● 25 mA
（最大）（短いループ長のポートの場合）
● 35 mA
（最大）（長いループ長のポートの場合）
|
|||
| 呼び出し音 |
●
国別の要件に合わせて設定可能
|
|||
| 呼び出し電圧 |
●
ゼロ
ループ長ポート（平衡型）で 54 Vrms
を 5REN
（Ringer Equivalence Number
）に接続（短いループ長のポートの場合）
●
ゼロ
ループ長ポート（平衡型）で 65 Vrms
を 2REN
（Ringer Equivalence Number
）に接続（長いループ長のポートの場合）
|
|||
| 呼び出し周波数 |
● 20
、25
、30
、50 Hz
|
|||
| REN 負荷 |
●
ポートあたり 5 REN
（短いループ長のポートの場合）
●
ポートあたり 2 REN
（長いループ長のポートの場合）
|
|||
| RJ-11 FXS ポート終端インピーダンス オプション |
● 600c
、600r
、900c
、900r
、complex1
、complex2
、complex3
、complex4
、complex5
、および complex6
|
|||
| 接続解除監視 |
● Power Denial
（発信側コントロール、遠端接続解除）
|
|||
| 発信者 ID |
●
周波数偏移変調（FSK
）データのオンフック転送
● DTMF
発信者 ID
のサポート
|
|||
| FXS ループ長 |
●
短いループ長のポート：26 AWG
で 3000
フィート（900
メートル）、24 AWG
で 5500
フィート（1700
メートル）
●
長いループ長のポート：26 AWG
で 11,000
フィート（3400
メートル）、24 AWG
で 18,000
フィート（5500
メートル）
|
|||
| リング波形 |
●
正弦波（DC
オフセットがない場合）
|
|||
| VMWI |
● FXS
ポートは FSK VMWI
をサポートします。
● VG400
の FXS
ポートは FSK
と DC
電圧 VMWI
の両方をサポートします。デフォルトは FSK
です。（DC
電圧 VMWI
は STCAPP
プロトコルでのみサポートされます。）
|
|||
| ケーブル |
●
カテゴリ 3
およびカテゴリ 5
|
|||
表 6. 環境仕様
| 環境 |
||||||
|
|
VG400-2FXS/2FXO |
VG400-4FXS/4FXO |
VG400-6FXS/6FXO |
VG400-8FXS |
||
| 動作温度 |
● 0
～ 40 °C
（32
～ 104 °F
）
|
|||||
| 非動作時温度 |
● -40
～ 70 °C
（-40
～ 158 °F
）
|
|||||
| AC 電圧 |
● 100
～ 240 VAC
（オート
レンジ）
|
|||||
| AC 電流 |
● 1.5
～ 0.6 A
|
|||||
| AC 入力周波数 |
● 50
～ 60 Hz
|
|||||
| 電力 |
63 W |
67 W |
72 W |
55 W |
||
| 重量 |
3.06 kg（6.75 ポンド） |
|||||
| 寸法（高さ x 幅 x 奥行） |
43.7 X 322.6 X 254 mm（1.72 X 12.7 X 10 インチ） |
|||||
表 7. 適合標準規格
| 仕様 |
説明 |
| 安全性 |
● UL 60950-1
● CAN/CSA C22.2 No. 60950-1
● EN 60950-1
● AS/NZS 60950-1
● IEC 60950-1
|
| 通信 |
● TIA/EIA/IS-968
● CS-03
● TBR21
（FXO
）
● ES 201 970
（FXS
）
● S002
、S003
●
ホモロゲーション要件は、国とインターフェイスのタイプによって異なります。国ごとの情報については、オンラインの承認済みデータベース（
https://www.ciscofax.com/
）を参照してください。
|
| EMC |
● 47 CFR
、Part 15
● CES-003 Issue 4
● EN55022 Class A/B
● CISPR22 Class A/B
● AS/NZS 3548
クラス A
● VCCI V-3
● CNS 13438
● EN 300-386
|
| 電磁波耐性 |
● EN 55024
、CISPR 24
● EN50082-1
● EN 61000-6-1
● EN300-386
|
表 8 に Cisco VG400 の技術仕様を示します。
表 8. 技術仕様
| カテゴリ |
|
| システム |
VG400 |
| プロセッサ |
高性能マルチコア プロセッサ |
| メモリ（DRAM） |
4 GB の DDR3 SDRAM。基板に固定 |
| 外部 USB 2.0 スロット数（タイプ A） |
1 |
| イーサネット |
最大 2 個の 10/100/1000 イーサネット LAN ポート |
| 電力 |
|
| AC 入力電流（最大） |
データが必要 |
| 外部電源の寸法 |
37 x 73 x 152 mm |
VG400 は、表 9 に記載された国で構外接続（FXO）およびオンプレミス接続（FXS）用に承認されています。他の国での承認は進行中です。他の国における承認の進捗については、Cisco Telecom Approvals Web サイト（https://tools.cisco.com/cse/prdapp/jsp/externalsearch.do?action=externalsearch&page=EXTERNAL_SEARCH）を参照してください。
表 9. テレコムの承認
| VG400-2FXS/2FXO |
VG400-4FXS/4FXO |
VG400-6FXS/6FXO |
VG400-8FXS |
| 米国 |
米国 |
米国 |
米国 |
| カナダ |
カナダ |
カナダ |
カナダ |
| CE 対応の国1 |
カナダ |
カナダ |
カナダ |
| オーストラリア |
オーストラリア |
オーストラリア |
オーストラリア |
| 日本 |
日本 |
日本 |
日本 |
この製品を発注する際は、表 10 に記載されている情報を使用してください。
表 10. 発注情報
| 製品番号 |
説明 |
| VG400-2FXS/2FXO |
Cisco VG400 Analog Voice Gateway（2 FXS および 2 FXO） |
| VG400-4FXS/4FXO |
Cisco VG400 Analog Voice Gateway（4 FXS および 4 FXO） |
| VG400-6FXS/6FXO |
Cisco VG400 Analog Voice Gateway（6 FXS および 6 FXO） |
| VG400-8FXS |
Cisco VG400 Analog Voice Gateway（8 FXS） |
