Cisco VG420 Analog Voice Gateway データシート



Cisco® VG420 High-Density Analog Voice Gateway は、IP インフラストラクチャが提供する生産性を活用しながら、従来のアナログデバイスを引き続き使用できる IP テレフォニーソリューションを実現します。

音声と IP コミュニケーションの製品およびアプリケーションで構成される Cisco^® Unified Communications ポートフォリオは、より効果的なコミュニケーションを促進し、ビジネス プロセスの合理化、適切なリソースの迅速な活用、営業収益と利益性の改善に役立ちます。Cisco Unified Communications ポートフォリオは、シスコ ビジネス コミュニケーション ソリューションの重要な一部です。このソリューションは、あらゆる規模の組織に対応する統合ソリューションであり、ネットワーク インフラストラクチャ、セキュリティ、ネットワーク管理の各製品、ワイヤレス接続、ライフサイクル サービス アプローチのほか、柔軟な導入およびアウトソース管理オプション、エンドユーザーおよびパートナー向け融資パッケージ、サードパーティ製通信アプリケーションなどで構成されています。

Cisco VG420 High-Density Analog Voice Gateway シリーズ

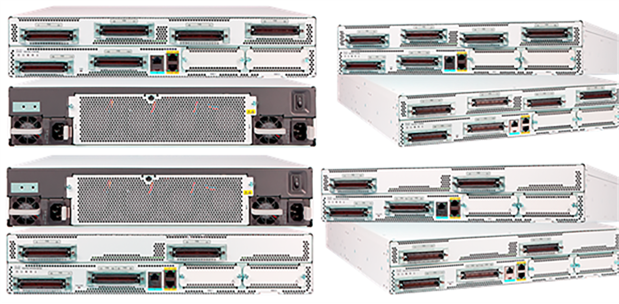

Cisco VG420 High-Density Analog Gateway（図 1）は、Cisco IOS-XE ソフトウェアベースのアナログ電話ゲートウェイです。アナログ電話、FAX、モデム、およびスピーカーフォンを Cisco Unified Communications Manager（UCM）ベースの企業音声システムに接続します。IP ベースの電話システムと緊密に統合することで、管理性、拡張性、およびコストパフォーマンスが向上します。また、企業は Cisco VG420 と Cisco Unified Communications Manager Express を併用して、サービス統合型ルータ（ISR）環境を効果的に拡張できます。どちらのトポロジ環境でも、モデムコール、FAX コール、およびアナログ補足サービス用のアナログ音声ポートへの高度な集中というビジネスニーズがサポートされます（図 2 および 3）。

Cisco VG420 は、Cisco IOS-XE ソフトウェアの管理性をアナログ電話回線に提供し、これらの回線を Cisco Unified Communications Manager または Cisco Unified Communications Manager Express システムへの拡張機能として使用できるようにします。Cisco VG420 は、2 ラックユニット（2RU）の 19 インチ ラックマウント シャーシ形式で提供されます。

機能と利点

●     Cisco IOS-XE ソフトウェアベースのハードウェア：シスコの統一コマンドライン インターフェイス（CLI）および簡易ネットワーク管理プロトコルバージョン 3（SNMPv3）サポートが組み込まれているので、ゲートウェイの設定と操作が容易です。

●     安定した音声品質：Cisco VG420 は、トール品質のパケット音声サービスを提供してきたシスコの経験を活かして、エンドユーザーがテレフォニーサービスに期待してきた明瞭で安定した音声品質を確実に提供します。

●     投資保護：お客様は、IP テレフォニーを活用しながら、既存のアナログ電話、FAX、およびモデムを引き続き使用できます。インフラストラクチャ（配線）またはアプリケーションが IP 電話をサポートしなかったり、あるいは必要としない場合は、基本となるアナログ電話接続が必要です。Cisco VG420 は、中央集中型で高密度のアナログ電話回線導入のサポートに適したプラットフォームです。このプラットフォームを利用することで、すべてのユーザーが IP フォンを購入せずに IP テレフォニーを導入でき、既存のデバイスを引き続き使用できます。Cisco VG420 は、Cisco Unified Communications Manager Express 環境で使用することも、Cisco Unified Communications Manager 導入環境に移行することもできるので、高い投資保護を実現できます。

●     高可用性：Cisco VG420 には、リンクの冗長構成を可能にする 2 つのギガビット イーサネット ポートがあるため、WAN リンク障害による音声のダウンタイムが少なくなります。

●     高性能マルチコア Intel x86 SoC プロセッサ搭載の Cisco VG420：このプラットフォームでは、オプションの統合型 Cisco Redundant Power System（RPS）を搭載することで、電源を冗長化できます。これにより、ネットワーク障害によるサービスのダウンタイムを短縮し、ネットワークを電源障害から保護できます。オプションで DC 電源もご利用いただけます。

●     導入負担の軽減：Cisco VG420 は、ローエンドのアナログ電話に代わる低コストのデバイスを提供し、組織が IP テレフォニーへの総投資を抑えながら、IP テレフォニーを活用できるようにします。

Cisco VG と Cisco Unified Communications Manager の統合

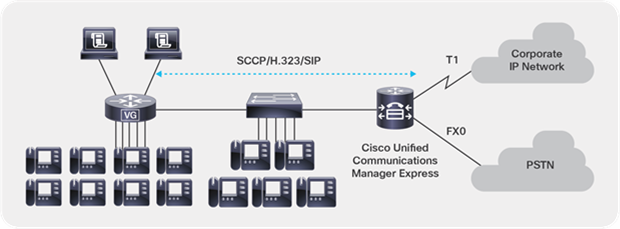

Cisco VG と Cisco Unified Communications Manager Express の統合

アナログ電話の接続性

Cisco VG420 は、中央集中型トポロジから低密度トポロジまたは分散型トポロジまでのアナログ電話の導入環境に最適なプラットフォームです。Cisco IOS-XE ソフトウェアのモニタリング機能を使用して管理を容易にすることで、メディア ゲートウェイ コントロール プロトコル（MGCP）フォールバックがある場所で高レベルの可用性を実現します。VG420 は、使用されるコール制御およびシグナリングタイプに応じて、多くの補足的なアナログコール機能を提供します。利用できる補足的なアナログコール機能については、表 1 を参照してください。

表 1.           アナログ音声ゲートウェイで利用可能なアナログ補足機能

Cisco VG420 は、Cisco Unified Communications Manager および Cisco Unified Communications Manager Express と連携して機能アクセス コード（FAC）をサポートします。詳細については、Cisco Unified Communications Manager および Cisco Unified Communications Manager Express のマニュアルを参照してください。

FAX およびモデムの接続性

Cisco VG420 は、FAX とモデムをサポートします。FAX 使用時は、VG420 は T.38 FAX リレーおよび FAX パススルーをサポートします。T.38 FAX リレー テクノロジーを使用すると、ボイス コールで使用するよりも少ない帯域幅で、信頼性の高い FAX 転送をネットワーク全体で行うことができます。モデムはすべて Cisco VG420 に接続でき、モデムパススルーによりネットワーク上で転送されます。

サポートされるプロトコル

●     SCCP、MGCP、SIP

●     リアルタイム転送プロトコル

●     セキュアリアルタイム転送プロトコル（SRTP）

●     簡易ファイル転送プロトコル（TFTP）

●     HTTP サーバー

●     SNMP

●     Telnet

●     ダイナミック ホスト コンフィギュレーション プロトコル（DHCP）

●     ドメイン ネーム システム（DNS）

●     T.38 FAX リレーおよびモデムリレー

●     サポートされるコーデック：G.711、G.726、G.729A、G.729AB、G.722

●     Telnet および認証用の RADIUS および TACACS+

VG420 モデル

VG420 には、表 2 に示すように、固定済み FXS/FXO ポート密度の異なる 3 つのモデルがあります。

(*) FXO モジュールはグローバル TAC でのサポートとなります。FXO を使った接続では国内の電話事業者の提供するダイヤルインや発信電話番号表示等の機能がご利用できません。国内の電話事業者と接続する場合、BRI インターフェイス カードを搭載可能な上位機種（VG450 または ISR 4000 シリーズ等）のご利用を検討してください。

表 2.           VG420 の製品 ID

FXO フェールオーバー バイパス ポート

フェールオーバー バイパス ポート（「フェールオーバー トランク バイパス」とも呼ばれる）は、シャーシの電力が完全に失われた場合に、FXS ポートで指定されたアナログ電話を使用して、PSTN を介して電話を発信できます。

アナログおよびデジタル音声のネットワーク インターフェイス モジュール（NIM）のサポート

VG420 は、既存のすべてのアナログおよびデジタル音声モジュールをサポートします。VG420 の 3 つのモデルにはすべて、2 つの NIM スロットがあります。

表 3 に、VG420 の NIM スロットでサポートされるすべてのアナログ音声 NIM モジュールを示します。

表 3.           VG420 でサポートされるアナログ音声 NIM モジュールの製品 ID（PID）

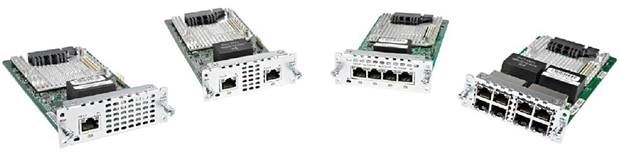

デジタル T1/E1 音声モジュールには、Cisco パケット音声デジタル信号プロセッサモジュール 4（PVDM4）のドーターボードモジュールが含まれています。TDM 音声機能には、T1/E1 モジュールの PVDM4 が必要となります。また、PVDM4 にはネットワークの状態に応じて最大 128 ms のエコーテール長のエコーキャンセレーション機能もあります。図 4 に、VG420 の NIM スロットでサポートされるすべてのデジタル T1/E1 NIM モジュールを示します。表 4 に、部品番号と説明を示します。

VG420 と互換性のある Cisco T1/E1 NIM

表 4.           VG420 におけるデジタル音声 NIM モジュールのサポート

ソフトウェアの互換性

VG420 は、Cisco Unified Border Element（CUBE）、Cisco Unified Call Manager Express（CUCME）、または Survivable Remote Site Telephony（SRST）をネイティブにサポートしていません。また、VG420 は、DSP ファーム機能をサポートしていません。これらの機能は、Cisco 4000 シリーズサービス統合型ルータ（ISR 4000 シリーズ）および Cisco Catalyst^® 8300 および 8200 シリーズ エッジ プラットフォームでのみ利用できます。表 5 に、VG420 の最小限のソフトウェア互換性を示します。

表 5.           ソフトウェアの互換性

VG420 規制への準拠と技術仕様

表 6.           適合標準規格：安全性および EMC

VG420 の技術仕様

表 7 に Cisco VG420 の技術仕様を示します。

表 7.           Cisco VG420 の技術仕様

ホモロゲーション

VG420 は、表 8 に記載された国で構外接続（FXO）およびオンプレミス接続（FXS）用に承認されています。他の国での承認は進行中です。他の国の承認の進捗状況については、次の Cisco 電気通信に関する承認の Web サイトを参照してください：https://pas.cisco.com/pdtcnc/#/

表 8.           電気通信に関する承認

発注情報

この製品を発注する際は、表 9 に記載されている情報を使用してください。

表 9.           発注情報

Cisco IOS-XE ソフトウェアのパッケージングとスマートライセンス

ユニバーサル Cisco IOS-XE イメージ

すべての機能を含む単一の Cisco IOS-XE ユニバーサルイメージが、すべての Cisco アナログ音声ゲートウェイ VG4xx シリーズのプラットフォームで提供されます。ユニバーサルイメージ上のソフトウェアライセンス（スマートライセンシングとして提供）を有効化することにより、高度な機能を利用できます。すべての技術パッケージライセンスと機能ライセンスは Right To Use（RTU）であり、CLI を使って有効にできるため、ソフトウェアの提供が簡素化され、新機能導入の運用コストが削減されます。

Cisco アナログ VG4xx シリーズのプラットフォームはすべて、次の技術パッケージライセンスをサポートしています。

●     ユニファイド コミュニケーション ライセンス（UCK9）– これは、すべての Cisco アナログ音声ゲートウェイ VG4xx シリーズのプラットフォームにデフォルトで含まれています。

●     セキュリティライセンス（SECK9）– これは、すべての制御/データプレースのセキュリティ機能を有効にするためのオプションのライセンスです。このライセンスは、新しいハードウェアの注文の一部として、または既存のハードウェアのスペアとして購入できます。

さらに、VG400 シリーズおよび VG420 シリーズは、次の機能パッケージライセンスもサポートしています。

●     クラウドコールライセンス（CC）– これは、Webex コールライセンスを使用して VG400/VG420 シリーズを有効にするためのオプションのライセンスです。このライセンスは、新しいハードウェアの注文の一部として、または既存のハードウェアのスペアとして購入できます。クラウドコールライセンスでは、Webex コールを有効にする前に、SECK9 ライセンスを入手してインストールする必要があります。

Cisco Smart Licensing

VG4XX シリーズのプラットフォームにおけるすべての Cisco アナログ音声ゲートウェイは、スマートライセンシングのみに対応したプラットフォームです。Cisco VG420 は、ポリシーを使用したスマートライセンシング（SLP）のみをサポートします。Cisco VG420 シリーズのプラットフォームを注文する際は、スマートアカウントとバーチャルアカウント（SA/VA）が必須となります。

スマートライセンシングの概要

シスコ スマート ライセンシングは、シスコ ポートフォリオ全体および組織全体でソフトウェアをより簡単かつ迅速に一貫して購入および管理できる柔軟なライセンス モデルです。また、安全であり、ユーザーがアクセスできるものを制御できます。スマート ライセンスを使用すると、次のことが可能になります。

●     容易な有効化スマートライセンシングは、組織全体で使用できるソフトウェアライセンスのプールを確立します。製品アクティベーションキー（PAK）は不要です。

●     統合管理 My Cisco Entitlements（MCE）は、使いやすいポータルですべてのシスコ製品とサービスの完全なビューを提供するので、取得したもの、使用しているものを常に把握できます。

●     ライセンスの柔軟性ソフトウェアはハードウェアにノードロックされていないため、必要に応じてライセンスを簡単に使用および転送できます。

スマートライセンシングを使用するには、まず Cisco Software Central でスマートアカウントを設定する必要があります（https://software.cisco.com）。

シスコライセンスの概要についての詳細は、cisco.com/go/licensingguide を参照してください。

シスコとパートナーによるサービスとサポート

シスコおよび認定パートナーが提供するサービスは、ネットワークとデータセンターの変革の支援手段となるため、ビジネスにおける革新と成長を加速させることができます。シスコとパートナーは、専門知識を駆使し、多様な技術をわかりやすく複製可能かつ最適な方法で導入します。計画サービスと設計サービスにより、技術とビジネス目標との整合性を図り、展開の効率性を向上させることができます。テクニカルサービスは、運用効率の向上、費用の削減、およびリスクの緩和に貢献します。最適化サービスは、パフォーマンスを継続的に改善し、新しい技術を使いこなすのに役立ちます。詳細については、https://www.cisco.com/jp/go/services を参照してください。

Cisco SMARTnet^® テクニカルサポート、Cisco Solution Support、パートナーサポートサービスは、Cisco VG420 ゲートウェイデバイスで利用できるサポートオプションの一例です。これらすべてのサポート契約には、少なくとも次のものが含まれます。

●     Cisco IOS^® ソフトウェアのメジャーアップデート（プロトコル、セキュリティ、帯域幅、および機能の強化）

●     テクニカルサポート、電子商取引、および製品情報を提供する Cisco.com テクニカルライブラリへのアクセス権

●     業界最大規模の専任テクニカルサポートスタッフによる 24 時間対応

保証情報

VG420 には、90 日間限定のハードウェア保証が付いています。この保証には、90 日間の交換、修理、返金が含まれます。
