Cisco® Catalyst® IW9167 シリーズは、最先端のプラットフォームでミッションクリティカルなアプリケーション用の信頼性の高いワイヤレス接続を提供します。このアクセスポイントは、Wi-Fi 6Workgroup BridgeWGB)または Ultra-Reliable Wireless BackhaulURWB)モードで動作できます。

製品の概要

Catalyst IW9167 シリーズは、組織がプロセスと運用を自動化する中で、ミッションクリティカルなアプリケーションに信頼性の高いワイヤレス接続を提供するという高まるニーズに対応します。IP67 保護等級で高度な機能が満載の堅牢な設計に 3 つの 4x4 無線機を搭載しています。

Catalyst IW9167 シリーズは、6 GHz 帯域への拡張を活かしてより信頼性と安全性の高いネットワークを構築し、スループットとキャパシティを増大しながらデバイスへの干渉を軽減するよう設計されています。6 GHz 帯域のサポートは、今後のソフトウェアのアップグレードで利用可能になる予定であり、屋外の標準電源デバイスに 6 GHz 周波数帯域を使用するための各国の規制当局による承認と規制の対象となります。6 GHz の詳細については、Wi-Fi 6E ホワイトペーパーを参照してください。

Cisco Catalyst IW9167E Heavy Duty アクセスポイント

Catalyst IW9167E は外部アンテナポートを備えて設計されており、ユースケースに基づいて適切なアンテナを柔軟に選択できます。Wi-Fi 6WGB、または URWB 3 つの異なるモードのいずれかで動作できるため、比類のない柔軟性を提供します。

     産業用または屋外用スペースでの Wi-Fi 6 のすべての利点:より高い密度、より高いスループット、より多くのチャネル、より優れた電力効率、改善されたセキュリティ。

     WGB モードは、Wi-Fi 展開で静的およびモバイル産業用アプリケーションの継続的な接続を確保するのに役立つさまざまな機能を提供します。

     URWB は、移動する設備や、光ファイバの敷設が不可能か又はコストが高すぎる場所にネットワークを拡張する場合に、信頼性が非常に高いワイヤレス接続を提供します。最大 99.995% の可用性、10 ミリ秒未満の遅延、シームレスなハンドオフによるゼロパケット損失を実現します。URWB は、多くのお客様によって使用されている実績のあるテクノロジーであり、免許不要の周波数帯域で動作し、Wi-Fi のように展開し、ネットワークを完全に制御できます。



Related image, diagram or screenshot

図 1.

Catalyst IW9167E Heavy Duty アクセスポイント

Cisco Catalyst IW9167I Heavy Duty アクセスポイント

Catalyst IW9167I は、屋外および産業環境でのワイヤレス展開を簡潔化するように設計されています。水や埃、極端な温度にも対応できるアルミ鋳造ケースを採用しています。高密度 Wi-Fi クライアントのための高スループット接続を可能にするアンテナを内蔵しています。

IW9167I Wi-Fi 6 をサポートし、6 GHz ハードウェアサポートが付属しています。これにより、企業は Wi-Fi 6E を導入し、最大 1.2 GHz の周波数帯域を獲得して容量を拡大し、干渉を緩和することができます。

Catalyst IW9167I Heavy Duty Access Point

図 2.

Catalyst IW9167I Heavy Duty アクセスポイント

Catalyst IW9167E Heavy Duty 防爆アクセスポイント

Catalyst IW9167E-HZ は、IW9167E Heavy Duty アクセスポイントのすべての性能、利点、および機能に加えて、世界中の危険場所(HAZLOC)に展開するための追加機能を備えています。堅牢なポートを搭載し、ULATEX、および IECEx の認定を受けているCatalyst IW9167E Heavy Duty 防爆アクセスポイントは、規制された爆発の危険性のある環境に初めて Wi-Fi 6Wi-Fi 6E、および URWB をもたらします。

注:          IW9167E-HZ は、特に明記されていない限り、IW9167E のすべての仕様を共有します。

インフラストラクチャの保護

Cisco Trust Anchor テクノロジーで構築された Trustworthy システムにより、シスコ製品のための、安全性の高い基盤が提供されます。Cisco Catalyst IW9167 シリーズでは、こうしたテクノロジーによりハードウェアとソフトウェアの認証のアシュアランスを有効にしてサプライチェーンの信頼性を高め、ソフトウェアとファームウェアへの中間者攻撃に対する防御を強化できます。Trust Anchor の機能には、次のようなものがあります。

     イメージ署名

     セキュアブート

     シスコのトラストアンカーモジュール

機能と利点

表 1.                          Catalyst IW9167 シリーズの機能と利点

機能

利点

Wi-Fi 6 および Wi-Fi 6E
802.11 ax

標準規格である IEEE 802.11ax(別名 High-Efficiency-Wireless または Wi-Fi 6)は、802.11ac を基盤とする技術です。IW9167 シリーズは、4x4 MIMO と最大 4 つの空間ストリームをサポートできます。

Wi-Fi 6E Wi-Fi 6 6 GHz の周波数帯域に「拡張」し、追加のチャネルを使用できるようにします。

柔軟なマルチテクノロジーサポート

2 つの異なるテクノロジー(Wi-Fi URWB)により、用途に応じてモードを柔軟に選択できます。現場でイメージをスワップできる機能により、ハードウェアを変更せずに、Wi-FiWGB、または URWB の動作モードを選択できます。

トライラジオアーキテクチャ

IW9167E

  2.4 GHz 4x4 無線機:20 MHz チャネル
  5 GHz 4x4 無線機:20 40 80 MHz チャネル
  5/6 * GHz 4x4 無線機:20 40 80 160 MHz チャネル(IW9167E-STA では 6 GHz のみ)
IW9167I
  2.4 GHz 4x4 無線機:20 MHz チャネル
  5 GHz 4x4 無線機:20 40 80 MHz チャネル
  6 * GHz 4x4 無線機:20 40 80 160 MHz チャネル

マルチギガビット イーサネット

デュアル マルチギガビット イーサネットは、最大 5 Gbps の速度をサポートします。

スマート AP¥

スマート AP により、アクセスポイントの消費電力を現在のクライアントの負荷に応じて変更します。通常、アクセスポイントは接続されているクライアントの数に関係なく、指定された無線機で動作します。スマート AP では、クライアントの数が少ない場合、アクセスポイントが無線ストリーム数を自動的に減らし、電力を節約します。

バンドステアリング¥

6 GHz 対応のクライアントが 5 GHz 無線機を離れて 6 GHz 無線機に接続できるように拡張されました。Wi-Fi 6E クライアントは、6 GHz 無線機へ接続されるように自動的に転送され、レガシークライアント用に 2.4 GHz 無線機と 5 GHz 無線機を解放します。IW9167 Wi-Fi 6E に対応可能であり、国の規制当局による 6 GHz スペクトラムの使用に関する規制と承認の対象となります。

アップリンク/ダウンリンク OFDMA¥

直交周波数分割多元接続(OFDMA)ベースのスケジューリング機能により、帯域幅をリソースユニット(RU)という小さな周波数割り当て単位に分割します。RU は個々のクライアントに対してダウンリンクとアップリンクの双方向で割り当てることができるため、オーバーヘッドと遅延の軽減につながります。

アップリンク/ダウンリンク MU-MIMO テクノロジー¥

Multiuser Multiple-Input Multiple-OutputMU-MIMO)では 4 つの空間ストリームをサポートしているため、アクセスポイントはクライアントデバイス間で空間ストリームを分割できるようになり、スループットを最大化できます。

BSS カラーリング¥

アクセスポイントとそのクライアントは空間の再利用(Basic Service Set [BSS] カラーリング)により BSS を区別し、同時伝送数を増やすことが可能です。

ターゲット起動時間¥

クライアントはターゲット起動時間(TWT)でスリープ状態を維持し、あらかじめスケジュールされた(ターゲット)時間にのみ起動してアクセスポイントとデータを交換します。これによりバッテリ駆動デバイスでは、802.11n および 802.11ac によって最大 3 倍の大幅な省電力を実現できます。

インテリジェントキャプチャ¥

インテリジェントキャプチャはネットワークを調査して、Cisco DNA Center に詳細な分析を提供します。このソフトウェアは、240 を超える異常を追跡し、すべてのパケットをオンデマンドですぐに確認できるため、オンサイトのネットワーク管理者のような役割を果たします。また、ワイヤレスネットワークに関して、詳細情報に基づいた意思決定を行うことができます。

Bluetooth 5.1

Bluetooth Low EnergyBLE5.1 無線技術を取り入れたことで、資産追跡、経路案内、分析などのロケーションベースの用途にも利用できます。

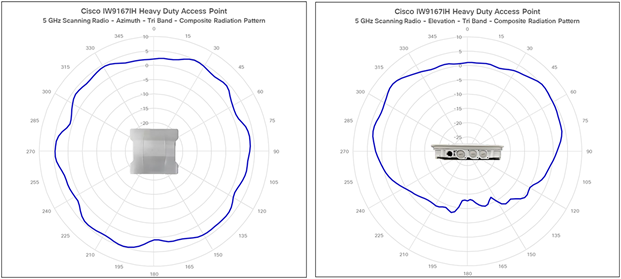

走査用無線機

高度な RF スペクトル解析を実行し、Cisco CleanAir®、ワイヤレス侵入防御システム(wIPS)などの機能を提供するための空間監視専用無線機。

アプリケーション コンテナ サポート

コンテナのサポートにより、ホストアクセスポイント上の IoT アプリケーションにエッジコンピューティングの機能を提供します。

自己識別アンテナ

アクセスポイントは、自己識別アンテナ(SIA)機能をサポートするアンテナから情報を読み取ることができ、プラグアンドプレイアンテナ設定のアンテナ利得を自動的に入力します。

GNSS

内蔵の GNSS(全地球航法衛星システム)受信機は、アクセス ポイントの位置を追跡するための座標を提供します。

M12 アダプタ

M12 アダプタアクセサリにより、すべての認定を保持しながら、ベースユニットのイーサネットと電源インターフェイスを M12 インターフェイスに柔軟に変換できます。

マルチパスオペレーション†¢

マルチパスオペレーション(MPO)は、複数のワイヤレスパスにパケットの複製コピーを送信することにより、信頼性を高めることができます。

ワークグループ ブリッジ WGB

WGB アクセスポイントの背後でイーサネットを介して接続されている有線クライアントに代わって、Lightweight アクセス ポイント インフラストラクチャへのワイヤレス接続を提供します。

今後のソフトウェアアップグレードで対応。
¥ Wi-Fi モードでのみ対応。
¢ URWB モードでのみ対応。
* 6 GHz は、国の規制機関の承認が必要です。

優れた機能

ミッションクリティカルなアプリケーションに信頼性の高いワイヤレス接続を提供

プロセスと業務を自動化して安全性と生産性を向上させるにしたがい、システムを制御するための状況認識も向上させる必要があります。無人搬送車(AGV)、自律移動ロボット(AMR)、遠隔デバイスなどのミッションクリティカルなアプリケーションに関連するアセットの移動には、信頼性の高いワイヤレス接続が必要です。また、光ファイバを敷設できない場所やコストがかかりすぎる場所でネットワークを拡張する必要がある場合もあります。

Catalyst IW9167 シリーズは柔軟性と信頼性を提供するため、次のような機能を使用して、信頼性の高いワイヤレス接続をより多くの場所やアプリケーションに拡張できます。

     1 台のハードウェアデバイス、3 つの異なるテクノロジー:新しいデバイスを購入するためのコストを追加することなく、投資を保護し、ワイヤレス ネットワークを進化させます。ソフトウェアを更新するだけで、Wi-Fi 6WGB または URWB を実行できます。

     マルチパスオペレーション(MPO):1 優先度の高いトラフィックを複製し、ハードウェア障害に際して可用性を高め、遅延を短縮し、干渉やハードウェア障害の影響を軽減する特許取得済みのテクノロジー。

     ワークグループブリッジ(WGB):ワークグループ ブリッジ モードでは、デバイスは別のアクセスポイントにクライアントとしてアソシエートされ、イーサネットポートに接続された機器にネットワーク接続を提供します。

     堅牢な設計:IP67 保護等級で、衝撃、振動、および極端な温度に耐えるように強化されています。産業用プロトコルおよび産業用認定(例:Catalyst IW9167E では EN 50155 鉄道規格)をサポートしています。

     Class IDivision 2ATEX、および IECEx 定格 ²Catalyst IW9167E-HZ を使用して、最先端のワイヤレス接続を世界中の爆発の危険性のある環境に延伸します。

1 URWB モード。
2 IW9167EH-x-HZ でのみ使用可能。アカウントチームと協力して、現地の要件と規制が満たされていることを確認してください。

ライセンス

表 2.                          Wi-Fi ライセンス

アイテム

説明

IW-DNA-E

産業用ワイヤレス Cisco DNA Essentials

IW-DNA-A

産業用ワイヤレス Cisco DNA Advantage

表 3.                    URWB ライセンス

アイテム

説明

IW9167-URWB-NW-E

IW9167 Cisco URWB Network Essentials

IW9167-URWB-NW-A

IW9167 Cisco URWB Network Advantage

IW9167-URWB-NW-P

IW9167 Cisco URWB Network Premier

IOTOD-IW-E

IoT-OD Essentials for Cisco URWB

IOTOD-IW-A

IoT-OD Advantage for Cisco URWB

製品仕様

表 4.                    IW9167 シリーズ製品仕様

項目

仕様

ハードウェア

Cisco Catalyst IW9167E Heavy Duty アクセスポイント

  IW9167EH-x x ドメイン用の Catalyst IW9167E
  IW9167EH-ROW :「その他の地域」用の Catalyst IW9167E

Cisco Catalyst IW9167I Heavy Duty アクセスポイント

  IW9167IH-x x ドメイン用の Catalyst IW9167I
  IW9167IH-ROW :「その他の地域」用の Catalyst IW9167I

Catalyst IW9167E Heavy Duty 防爆アクセスポイント

  IW9167EH-x-HZ x ドメイン用の Catalyst IW9167E-HZ
  IW9167EH-ROW-HZ :「その他の地域」用の Catalyst IW9167E-HZ

Cisco Catalyst IW9167E-STA アクセスポイント(IW-ANT-PNL25610-R スタジアムアンテナを搭載した IW9167E AP

  IW9167EH-B-STA B ドメイン用の Catalyst IW9167E-STA

規制ドメイン:(x = ABEFQ、または Z

ROW は、上記の特定ドメインリストに含まれない「その他の地域(rest of the world)」を意味します。お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://cae-cnc-prd.cisco.com/pdtcnc/#/ を参照してください。

すべての規制ドメインで認可されているわけではありません。使用が認可され次第、グローバル価格表や地域の価格表に製品番号が記載されます。

実際に発注可能な製品番号については、発注情報のセクションを参照してください。

ソフトウェア

IW9167E-AP

  Cisco IOS ® XE ソフトウェアリリース 17.9.4 以降

IW9167E-URWB

  Cisco Unified Industrial Wireless ソフトウェア 17.11.1 以降

IW9167E-WGB

  Cisco Unified Industrial Wireless ソフトウェア 17.11.1 以降

IW9167I-AP

  Cisco IOS XE ソフトウェア リリース 17.12.1 以降

IW9167E-STA

  Cisco IOS XE ソフトウェアリリース 17.15.1 以降

サポート対象の Wireless LAN コントローラ

  Cisco Catalyst 9800 シリーズ ワイヤレス コントローラ(物理または仮想)

802.11n バージョン 2.0(および関連する)機能

  1 つの 2.4 GHz の無線機と 2 つの 5 GHz の無線機で 4 つの空間ストリームを使用する 4x4 MIMO
  最大比合成(MRC
  802.11n および 802.11a/g
  20 および 40 MHz チャネル
  最大 1.5 Gbps PHY データレート(両方の 5 GHz の無線機で 40 MHz 2.4 GHz の無線機で 20 MHz
  パケット集約:Aggregate MAC Protocol Data Unit A-MPDU )(送受信)、Aggregate MAC Service Data Unit A-MSDU )(送受信)
  802.11 Dynamic Frequency Selection DFS
  Cyclic Shift Diversity CSD )サポート

802.11ac

  両方の 5 GHz の無線機で 4 つの空間ストリームの 4x4 ダウンリンク MU-MIMO
  最大比合成(MRC
  802.11ac ビームフォーミング
  20 40 80 MHz チャネル
  最大 3.4 Gbps PHY データレート(デュアル 4x4:4SS 80 MHz
  パケット集約:A-MPDU (送受信)、A-MSDU (送受信)
  802.11 DFS
  CSD サポート
  Wi-Fi Protected Access WPA 3 サポート

802.11ax

  4 つの空間ストリームの 4x4 アップリンク/ ダウンリンク MU-MIMO 2.4 5 、および 6 GHz *
  アップリンク/ ダウンリンク OFDMA
  ターゲット起動時間(TWT
  BSS カラーリング
  最大比合成(MRC
  802.11ax ビームフォーミング
  20 40 80 160 MHz チャネル(IW9167E 5/6 GHz の無線機、IW9167I および IW9167E-STA 6 GHz の無線機)
  20 40 80 チャネル(5 GHz の無線機)
  20 MHz のチャネル(2.4 GHz の無線機)
  最大 7.8 Gbps PHY データレート(6 GHz 4x4 160 MHz 5 GHz 4x4 80 MHz 2.4 GHz 4x4 20 MHz
  パケット集約:A-MPDU (送受信)、A-MSDU (送受信)
  802.11 DFS
  CSD サポート
  WPA3 のサポート

アンテナ

IW9167E

  N 型アンテナポート X 8
  TNC GNSS アンテナポート X 1
  シスコは業界で最多種類の アンテナ を取り揃え、多様な導入シナリオに最適なカバレッジを提供
  Self-Identifiable Antennas SIA )をサポート

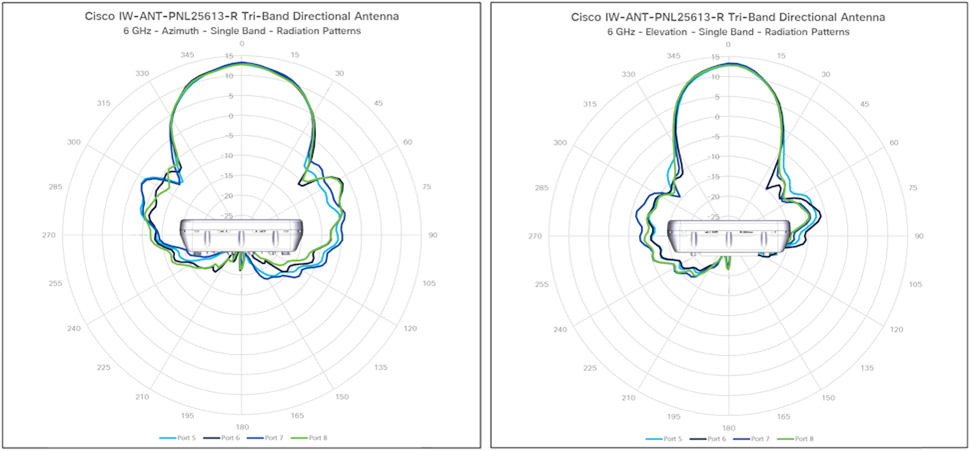

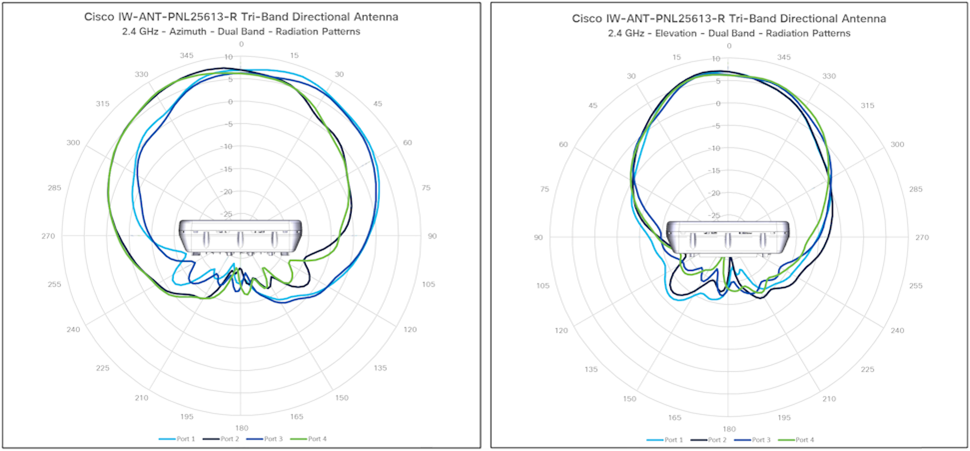

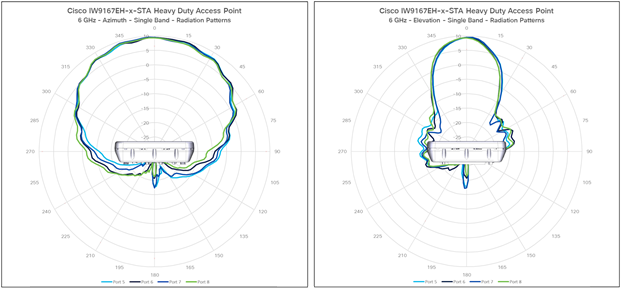

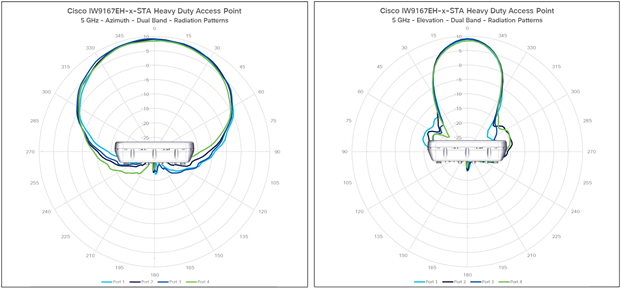

IW9167E-STA

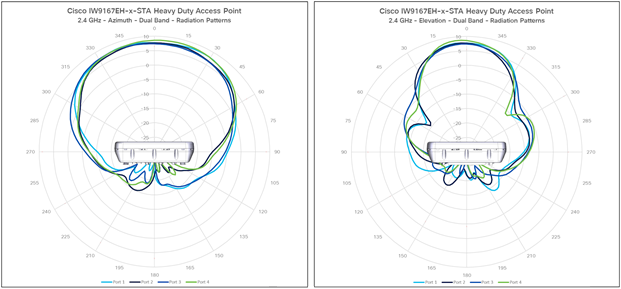

  2.4 GHz および BLE :最大利得 8 dBi 、±45 ° 交差偏波、指向性アンテナ
  5 GHz :最大利得 9 dBi 、±45 ° 交差偏波、指向性アンテナ
  6 GHz :最大利得 10 dBi 、±45 ° 交差偏波、指向性アンテナ

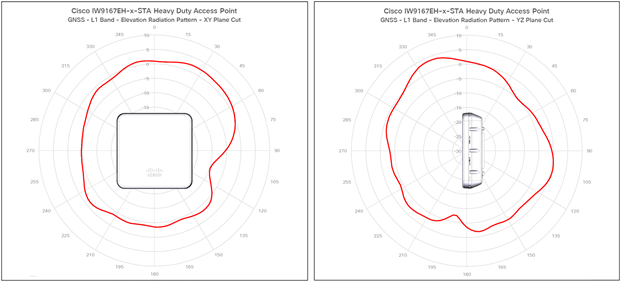

  GNSS :平均利得 -2 dBi 、直線偏波、無指向性アンテナ

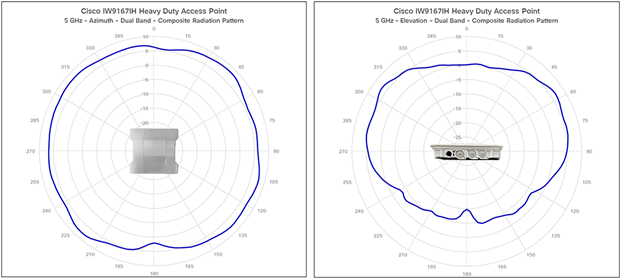

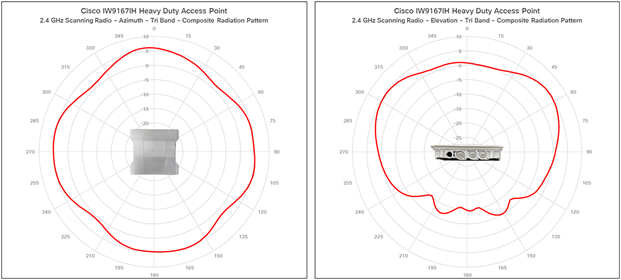

IW9167I

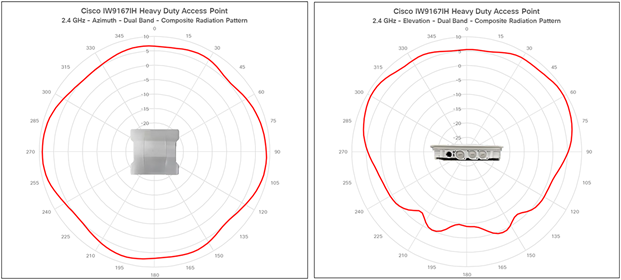

  2.4 GHz :最大利得 3.95 dBi 、内蔵アンテナ、交差偏波、無指向性
  5 GHz :最大利得 4.78 dBi 、内蔵アンテナ、交差偏波、無指向性

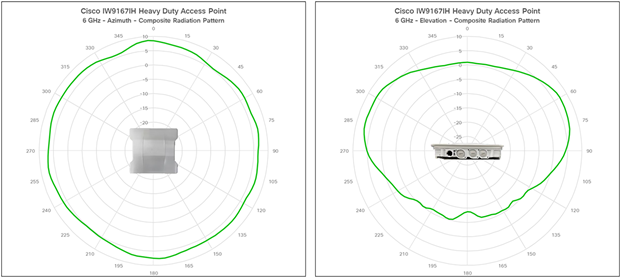

  6 GHz :最大利得 5.81 dBi 、内蔵アンテナ、交差偏波、無指向性

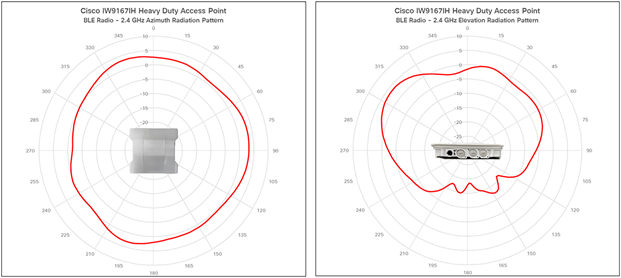

  BLE :最大利得 3.05 dBi 、内部アンテナ、垂直偏波、無指向性
  GNSS :平均利得 -2 dBi 、直線偏波、無指向性アンテナ

インターフェイス

  1x 100M/1000M/2.5G/5G マルチギガビット イーサネット(RJ-45 /M12 X コード自動検知 PoE+ 入力(802.3at/bt )、UPOE 入力
  1x SFP (銅線)100M/1000M/10G マルチギガビット イーサネット/M12 X コード または 1x SFP (ファイバ)1G/10G
  管理コンソールポート(RJ-45
  マルチカラーシステム LED
  DC 電源入力(Micro-Fit/M12 A コード)
  リセット ボタン

注:IP67 保護等級に適合するように、PG 13.5 グランドまたは M12 アダプタをイーサネットと電源インターフェイスで使用する必要があります。

注:Catalyst IW9167E-HZ には M25 ポートが固定されています。M12 アダプタには互換性がありません。グランドの要件については、設置ガイドを参照してください。

寸法
(幅 X 奥行 X 高さ)

IW9167E/IW9167E-HZ

  29.2 x 26.7 x 7.1 cm 11.5 x 10.5 x 2.8 インチ)

注:IW9167E-HZ には M25 ポートが固定されておりアクセスポイントの底面より 0.35 インチ突出しますが、記載の全体寸法を超えることはありません。

IW9167I

  29.2 X 26.7 X 7.6 cm 11.5 X 10.5 X 3.0 インチ)

IW9167E-STA

  36.8 X 36.8 X 10.9 cm 14.5 X 14.5 X 4.3 インチ)

Weight

IW9167E

  4.2 kg 9.2 ポンド)

IW9167E-HZ

  4.3 kg 9.4 ポンド)

IW9167I

  3.6 kg 8 ポンド)

IW9167E-STA

  7 kg 15.5 ポンド)

入力電源要件

  802.3at PoE+ )、802.3bt PoE++ )、Cisco Universal PoE Cisco UPOE ®
  DC 電源:24 48 VDC (最大電圧範囲:18 60 VDC
  Cisco 電源 AC-DC 電源アダプター、IW-PWRADPT-MFIT4P=
  Cisco パワーインジェクタ、IW-PWRINJ-60RGDMG=

消費電力

入力電源タイプ

2.4 GHz 無線機

5 GHz 無線機

5/6 GHz 無線機

RJ45

SFP/SFP+

消費電力

24 48 VDC

4 X 4

4 X 4

4 X 4

5 Gbps

対応

48W

802.3btUPOE

4 X 4

4 X 4

4 X 4

5 Gbps

対応

48W

802.3atPoE+

2 X 2

2 X 2

2 X 2

1 Gbps

対応/1G

25 W

注:電源装置(PSE)で必要な電力は、ケーブル長およびその他の環境問題によって異なります。

サージ

IW9167E

  DC 電源入力

      EN50121-4、± 2 kV(ライン - アース間)および ± 1 kV(ライン - ライン間)

      AREMA、± 1 kV(ライン - アース間)および ± 1 kV(ライン - ライン間)

      CISPR35、± 0.5 kV(ライン - アース間)

  電力サージ保護 ± 2 kV 、イーサネットポート
  シールド付きケーブルを使用した SFP 銅線ポートで ± 1 kV のサージ保護

IW9167I

  DC 電源入力

      CISPR35、± 0.5 kV(ライン - アース間)

  電力サージ保護 ± 2 kV 、イーサネットポート
  シールド付きケーブルを使用した SFP 銅線ポートで ± 1 kV のサージ保護

環境

IW9167E

  非動作(保管)温度:-40 85 °C -40 185 °F
  非動作(保管)時の高度試験:+25 °C 77 ˚F )、5,181 m 17,000 フィート)
  動作温度: -40 70 ° C -40 158 ° F )、 日射負荷あり、エアーフローなし。
  拡張された動作温度(DC 電源、IW9167E-STA には適用されない):-50 75 °C -58 167 °F )、日射負荷なし、エアーフローなし、コールドスタートの制限 -40 °C
  動作型式試験:+85 °C 16 時間
  動作湿度:0 100 %(結露)
  動作高度:4,500 m 15,000 フィート)
  耐風速:最大連続風速 257 km/h 160 mph
  IW9167I
  非動作(保管)温度:-40 85 °C -40 185 °F
  非動作(保管)時の高度試験:+25 °C 77 ˚F )、5,181 m 17,000 フィート)
  動作温度:-40 55 °C -40 131 °F )、日射負荷あり、エアーフローなし
  拡張された動作温度(DC 電源):-50 65 °C -58 149 °F )、日射負荷なし、エアーフローなし、コールドスタートの制限 -40 °C
  動作型式試験:+85 °C 16 時間
  動作湿度:0 100 %(結露)
  動作高度:4,500 m 15,000 フィート)
  耐風速:最大連続風速 257 km/h 160 mph

環境評価

  EN/IEC 60529 IP66 および IP67

システムメモリ

  2048 MB DRAM
  1024 MB フラッシュメモリ

サポートされるデータレート

2.4 GHz 無線機:

802.11b125.511 Mbps

802.11g69121824364854 Mbps

802.11nHT20 MCS0 31

802.11axHE20 MCS0 111 4 つの空間ストリーム

5 GHz 無線機:

802.11a69121824364854 Mbps

802.11nHT20 および HT40MCS0 31

802.11ac

  VHT20 MCS0 8 1 4 つの空間ストリーム
  VHT40 および VHT80 MCS0 9 1 4 つの空間ストリーム

802.11ax

  HE20 HT40 、および HE80 MCS0 11 1 4 つの空間ストリーム

IW9167E 5/6 GHz 無線機:

802.11a5 GHz 帯域のみ、IW9167E-STA には適用されない):69121824364854 Mbps

802.11n5 GHz 帯域のみ、IW9167E-STA には適用されない):HT20 および HT40MCS0 31

802.11ac5 GHz 帯域のみ、IW9167E-STA には適用されない):

  VHT20 MCS0 8 1 4 つの空間ストリーム
  VHT80 VHT160 MCS0 9 1 4 つの空間ストリーム

802.11axHE20HT40HE80、および HE160 MCS0 111 4 つの空間ストリーム

IW9167I 6 GHz 無線機:

802.11axHE20HE40HE80、および HE160 MCS0 111 4 つの空間ストリーム

周波数帯および 20 MHz 動作チャネル

AA 規制ドメイン):

  2.412 2.462 GHz 11 チャネル
  5.260 5.320 GHz 4 チャネル
  5.500 5.700 GHz 8 チャネル(5.600 5.640 GHz を除く)
  5.745 5.825 GHz 5 チャネル
  5.955 6.855 GHz 46 チャネル

BB 規制ドメイン):

  2.412 2.462 GHz 11 チャネル
  5.180 5.320 GHz 8 チャネル
  5.500 5.720 GHz 12 チャネル
  5.745 5.825 GHz 5 チャネル
  5.955 6.415 GHz 24 チャネル
  6.535 6.855 GHz 17 チャネル

EE 規制ドメイン、屋外):

  2.412 2.472 GHz 13 チャネル
  5.500 5.700 GHz 11 チャネル

EE 規制ドメイン、屋内):

  2.412 2.472 GHz 13 チャネル
  5.180 5.320 GHz 8 チャネル
  5.500 5.700 GHz 11 チャネル
  5.955 7.115 GHz 59 チャネル(IW9167I のみ)

FF 規制ドメイン):

  2.412 2.472 GHz 13 チャネル
  5.745 5.805 GHz 4 チャネル

QQ 規制ドメイン):

  2.412 2.472 GHz 13 チャネル
  5.500 5.720 GHz 12 チャネル

ZZ 規制ドメイン):

  2.412 2.462 GHz 11 チャネル
  5.500 5.700 GHz 8 チャネル(5.600 5.640 GHz を除く)
  5.745 5.825 GHz 5 チャネル

注:この値は規制ドメインによって異なります。お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://cae-cnc-prd.cisco.com/pdtcnc/#/ を参照してください

非オーバーラップチャネルの最大数

2.4 GHz

  802.11b/g

      20 MHz3

  802.11n/ax

      20 MHz3

  40 MHz 1 (ハードウェアでサポート)

5 GHz

  802.11a の場合:

      20 MHz25

  802.11n

      20 MHz25

      40 MHz12

  802.11ac/ax

      20 MHz25

      40 MHz12

      80 MHz6

6 GHz*

  802.11ax

      20 MHz59

      40 MHz29

      80 MHz14

      160 MHz7

注:この値は規制ドメインによって異なります。各規制ドメイン別の詳細については、製品マニュアルを参照してください。

使用可能な空中線電力設定(最大/最小)、すべてのアンテナがアクティブ

2.4 GHz

  24 dBm 250 mW
  -4 dBm 0.4 mW

5 GHz

  30 dBm 1 W
  -4 dBm 0.4 mW

IW9167E 5/6 GHz

  23 dBm 200 mW
  -4 dBm 0.4 mW

IW9167I 6 GHz

  18 dBm 63 mW
  -4 dBm 0.4 mW

空中線電力と受信感度



2.4 GHz 無線機

5 GHz 無線機

5/6 GHz 無線機(E

6 GHz 無線機(IE-STA

データレート/空間ストリーム

送信電力合計(dBm

受信感度(dBm

送信電力合計(dBm

受信感度(dBm

送信電力合計(dBm

受信感度(dBm

E

E-STA

I

E および E-STA

I

E

E-STA

I

E および E-STA

I

E

E-STA

I

E および E-STA

I

802.11/11b

1 Mbps

1

27

27

30

-99

-100

-

-

-

-

-

-

-

-

-

-

11 Mbps

1

27

27

30

-90

-91

-

-

-

-

-

-

-

-

-

-

802.11a/g

6 Mbps

1

27

27

30

-93

-94

30

26

30

-96

-94

23

-

-

-96

-

24 Mbps

1

27

27

30

-84

-85

30

26

30

-87

-86

23

-

-

-86

-

54 Mbps

1

27

27

27

-77

-78

27

26

27

-79

-78

21

-

-

-79

-

802.11n HT20

MCS0

1

27

27

30

-94

-95

30

26

30

-96

-94

23

-

-

-95

-

MCS7

1

26

26

26

-77

-77

25

25

25

-79

-77

20

-

-

-79

-

MCS8

2

27

27

30

-92

-92

30

26

30

-93

-92

23

-

-

-91

-

MCS15

2

26

26

26

-74

-74

25

25

25

-76

-74

20

-

-

-76

-

MCS24

4

24

24

30

-89

-89

30

26

30

-90

-89

23

-

-

-89

-

MCS31

4

24

24

26

-71

-71

25

25

25

-73

-71

20

-

-

-73

-



802.11n HT40

MCS0

1

-

-

-

-

-

28

26

28

-94

-91

23

-

-

-92

-

MCS7

1

-

-

-

-

-

25

25

25

-76

-74

20

-

-

-76

-

MCS8

2

-

-

-

-

-

28

26

28

-91

-88

23

-

-

-89

-

MCS15

2

-

-

-

-

-

25

25

25

-73

-71

20

-

-

-73

-

MCS24

4

-

-

-

-

-

28

26

28

-88

-85

23

-

-

-86

-

MCS31

4

-

-

-

-

-

25

25

25

-70

-68

20

-

-

-70

-



802.11ac VHT20



MCS0

1

-

-

-

-

-

30

26

30

-96

-94

23

-

-

-95

-

MCS8

1

-

-

-

-

-

24

24

24

-74

-72

19

-

-

-75

-

MCS0

2

-

-

-

-

-

30

26

30

-93

-92

23

-

-

-92

-

MCS8

2

-

-

-

-

-

24

24

24

-71

-69

19

-

-

-72

-

MCS0

4

-

-

-

-

-

30

26

30

-90

-89

23

-

-

-89

-

MCS8

4

-

-

-

-

-

24

24

24

-68

-66

19

-

-

-69

-

802.11ac VHT40

MCS0

1

-

-

-

-

-

28

26

28

-94

-91

23

-

-

-92

-

MCS9

1

-

-

-

-

-

24

24

24

-70

-69

19

-

-

-71

-

MCS0

2

-

-

-

-

-

28

26

28

-91

-88

23

-

-

-89

-

MCS9

2

-

-

-

-

-

24

24

24

-67

-66

19

-

-

-68

-

MCS0

4

-

-

-

-

-

28

26

28

-88

-85

23

-

-

-86

-

MCS9

4

-

-

-

-

-

24

24

24

-64

-63

19

-

-

-65

-

802.11ac VHT80

MCS0

1

-

-

-

-

-

28

25

28

-91

-89

23

-

-

-89

-

MCS9

1

-

-

-

-

-

23

23

24

-67

-66

19

-

-

-67

-

MCS0

2

-

-

-

-

-

28

25

28

-88

-86

23

-

-

-86

-



MCS9

2

-

-

-

-

-

23

23

24

-64

-63

19

-

-

-64

-

MCS0

4

-

-

-

-

-

28

25

28

-85

-83

23

-

-

-83

-

MCS9

4

-

-

-

-

-

23

23

24

-61

-60

19

-

-

-61

-

802.11ax HT20

MCS0

1

27

27

30

-94

-95

30

26

30

-96

-94

23

23

16

-95

-96



MCS11

1

23

23

23

-65

-66

23

23

23

-67

-65

16

16

16

-68

-69

MCS0

2

27

27

30

-92

-92

30

26

30

-93

-92

23

23

16

-92

-93

MCS11

2

23

23

23

-62

-63

23

23

23

-64

-62

16

16

16

-65

-66



MCS0

4

24

24

30

-89

-89

30

26

30

-90

-89

23

23

16

-89

-90



MCS11

4

23

23

23

-59

-60

23

23

23

-61

-59

16

16

16

-62

-63



802.11ax HE40



MCS0

1

-

-

-

-

-

28

26

28

-94

-92

23

23

16

-92

-93

MCS11

1

-

-

-

-

-

23

23

23

-64

-62

16

16

16

-64

-66

MCS0

2

-

-

-

-

-

28

26

28

-91

-89

23

23

16

-89

-90

MCS11

2

-

-

-

-

-

23

23

23

-61

-59

16

16

16

-61

-63

MCS0

4

-

-

-

-

-

28

26

28

-88

-86

23

23

16

-84

-87

MCS11

4

-

-

-

-

-

23

23

23

-58

-56

16

16

16

-58

-60

802.11ax HE80



MCS0

1

-

-

-

-

-

28

25

28

-91

-89

23

23

18

-89

-90

MCS11

1

-

-

-

-

-

22

22

23

-61

-60

16

16

18

-62

-63

MCS0

2

-

-

-

-

-

28

25

28

-88

-86

23

23

18

-86

-87

MCS11

2

-

-

-

-

-

22

22

23

-58

-57

16

16

18

-59

-60

MCS0

4

-

-

-

-

-

28

25

28

-85

-83

23

23

18

-83

-84

MCS11

4

-

-

-

-

-

22

22

23

-55

-54

16

16

18

-56

-57

802.11ax HE160

MCS0

1

-

-

-

-

-

-

-

-

-

-

23

23

18

-86

-87

MCS11

1

-

-

-

-

-

-

-

-

-

-

16

16

18

-58

-60

MCS0

2

-

-

-

-

-

-

-

-

-

-

23

23

18

-83

-84

MCS11

2

-

-

-

-

-

-

-

-

-

-

16

16

18

-55

-57

MCS0

4

-

-

-

-

-

-

-

-

-

-

23

23

18

-80

-81

MCS11

4

-

-

-

-

-

-

-

-

-

-

16

16

18

-52

-54

注:この表の値は、4 つのアンテナすべてが使用されていることを前提としています。

適合規格

IW9167E

環境

EN 60529 IP67

UL50E Type 4X

IEC 60068-2-1(低温)

IEC 60068-2-2(乾熱)

IEC 60068-2-14(温度変化)

IEC 60068-2-30(温湿度)

IEC 60068-2-6(振動)

IEC 60068-2-27(衝撃)

IEC 60068-2-30(湿度)

IEC 60068-2-32(自然落下)

IEC 60068-3-3(耐震)

電磁適合性

FCC 47 CFR Part 15 クラス A

EN 55032 クラス A

VCCI クラス A

AS/NZ CISPR 32 クラス A

CISPR 32 クラス A

ICES 003 クラス A

CNS13438 クラス A

EN 300 386

KS C 9832:2019

EN 301 489-1 v2.1.1

EN 301 489-17 v2.1.1

EN 301 48919

EN 55035

CISPR35

KS C 9835:2019

KS X 3124

KS X 3126

IEC/EN 61000-4-2:静電放電

IEC/EN 61000-4-3:放射電磁界 RF イミュニティ

IEC/EN 61000-4-5:サージ

IEC/EN 61000-4-6:伝導 RF イミュニティ

IEC/EN 61000-4-8:電源周波数磁界

IEC 61000-4-9:パルス磁界

IEC 61000-4-11AC 電圧ディップ

IEC 61000-4-18:減衰振動波

EN-61000-4-29DC 電圧ディップ

安全性

IEC 62368-1

EN 62368-1

EN 62311

難燃性

EN 45545-3

DIN 5510-2

工業

EN 61000-6-2:産業

EN 61000-6-4:産業

EN 61000-6-1:軽工業

鉄道

AREMA C&S マニュアルセクション 11.5.1

AAR S9401 鉄道:車両運転室、ウェイサイドアウトサイド

EN 50155 鉄道:車両上の電子機器、クラス TXEMC、環境)

EN 61373 鉄道:環境

EN 50121-4 鉄道:シグナリングおよび通信装置

EN 50121-3-2 鉄道:車両向け装置

EN 61373:衝撃および振動

防爆(IW9167E-HZ のみ)

Class I Division 2C1D2

UL/cUL C1D2

ゾーン 2/ゾーン 22ec+ic+tc

UL 121201

CSA C22.2 No 213

ANSI/UL 60079-0-7-11-31

IECEx

ATEX

UKEx

IEC/EN 60079-0

IEC/EN 60079-7

IEC/EN 60079-11

IEC/EN 60079-31

IW9167I

環境

EN 60529 IP67

UL50E Type 4X

電磁適合性

FCC 47 CFR Part 15 クラス A

EN 55032 クラス A

VCCI クラス A

AS/NZ CISPR 32 クラス A

CISPR 32 クラス A

ICES 003 クラス A

CNS13438 クラス A

EN 300 386

KS C 9832:2019

EN 301 489-1 v2.1.1

EN 301 489-17 v2.1.1

EN 301 48919

EN 55035

CISPR35

KS C 9835:2019

KS X 3124

KS X 3126

IEC/EN 61000-4-2:静電放電

IEC/EN 61000-4-3:放射電磁界 RF イミュニティ

IEC/EN 61000-4-5:サージ

IEC/EN 61000-4-6:伝導 RF イミュニティ

IEC/EN 61000-4-8:電源周波数磁界

IEC 61000-4-11AC 電圧ディップ

EN-61000-4-29DC 電圧ディップ

安全性

IEC 62368-1

EN 62368-1

EN 62311

工業

EN 61000-6-2:産業

EN 61000-6-4:産業

EN 61000-6-1:軽工業

ワイヤレス通信規格

無線の認可

  FCC Part 15.247 15.407
  RSS 247
  EN 300 328 v2.2.2 EU
  EN 301 893 v2.1.1 EU
  EN 303 413
  ARIB-STD 66 (日本)
  ARIB-STD T71 (日本)
  EMI および感受性(クラス B
  EN 303 687 - IW9167IH LPI 承認)
  AS/NZ 4268:2017 改訂 1:2021 標準(IW9167IH LPI 承認)
  香港 OFCA 6GHz 承認(IW9167IH LPI 承認)

IEEE Wi-Fi およびセキュリティの規格

  IEEE 802.11a/b/g/n/ac/ax 802.11h 802.11d 802.11v 802.11u 802.11k 802.11r
  IEEE 802.11i Wi-Fi Protected Access 3 WPA3 )、WPA2 WPA
  IEEE 802.1X
  Advanced Encryption Standards AES )、Temporal Key Integrity Protocol TKIP

拡張認証プロトコル(EAP)の種類

  EAP-Transport Layer Security TLS
  EAP-Tunneled TLS TTLS )または Microsoft Challenge Handshake Authentication Protocol Version 2 MSCHAPv2
  Protected EAP PEAP v0 または EAP-MSCHAPv2
  EAP-Flexible Authentication via Secure Tunneling FAST
  PEAP v1 または EAP-Generic Token Card GTC
  EAP-Subscriber Identity Module SIM

マルチメディア

  Wi-Fi マルチメディア(WMM

その他

  FCC Bulletin OET-65C
  RSS-102
*6 GHz を使用するには、国の規制機関の承認が必要です。

IW9167I アンテナパターン

A picture containing diagram, text, circle, lineDescription automatically generated



A picture containing diagram, circle, text, screenshotDescription automatically generated



A picture containing diagram, circle, screenshot, lineDescription automatically generated



A picture containing circle, diagram, text, screenshotDescription automatically generated



A picture containing diagram, circle, text, screenshotDescription automatically generated



A picture containing diagram, text, circle, screenshotDescription automatically generated



A picture containing diagram, circle, text, screenshotDescription automatically generated

IW9167E-STA アンテナパターン

A diagram of a deviceDescription automatically generated with medium confidence



A diagram of a radarDescription automatically generated with medium confidence



A screenshot of a graphDescription automatically generated



A screenshot of a graphDescription automatically generated

発注情報

表 5.                          発注情報

製品番号

製品の説明

IW9167EH-x-AP

産業用ワイヤレス 9167E11ax 6E AP8 つの RF ポート、x ドメイン、Wi-Fi ソフトウェア

IW9167EH-x-URWB

産業用ワイヤレス 9167E11ax 6E AP8 つの RF ポート、x ドメイン、URWB ソフトウェア

IW9167EH-x-WGB

産業用ワイヤレス 9167E11ax 6E AP8 つの RF ポート、x ドメイン、WGB ソフトウェア

IW9167IH-x-AP

産業用ワイヤレス 9167I11ax 6E AP、内蔵アンテナ、x ドメイン、Wi-Fi ソフトウェア

IW9167EH-x-HZ

産業用ワイヤレス 9167EH-HZ11ax 6E AP8 つの RF ポート、x ドメイン、防爆

IW9167EH-B-STA

産業用ワイヤレス 9167E、スタジアムアンテナ、B ドメイン

x = 規制ドメイン

製品持続可能性

シスコの環境、社会、ガバナンス(ESG)イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。

表 6.                    シスコの環境保全に関する情報

持続可能性に関するトピック

参照先

一般

製品の素材に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE Compliance

製品の回収および再利用プログラムに関する情報

Cisco Takeback & Reuse Program

持続可能性に関するお問い合わせ

連絡先:csr_inquiries@cisco.com

動作環境温度条件

4 製品仕様

電源

電源入力

4 製品仕様

消費電力

4 製品仕様

材料

製品パッケージの重量と材料

連絡先:environment@cisco.com

物理的寸法と重量

4 製品仕様

保証情報

Catalyst IW9167 シリーズには、1 年間の限定保証が付いています。この保証には、10 日以内の代替品先行手配が含まれます。また、ソフトウェアメディアについては、90 日間、障害が発生しないことを保証します。詳細については、「製品保証」を参照してください。

シスコおよびパートナーの提供サービス

シスコおよびパートナー各社は、テクノロジーへの投資をより早く最大限にご活用いただけるように、カスタマイズされたインテリジェントなサービスを提供しています。ネットワークに対する深い専門知識と広範にわたるパートナーエコシステムに支えられたシスコサービスを利用することで、リッチ メディア コラボレーションに対応できる堅牢かつ拡張性の高いモビリティネットワークを導入できます。また、有線インフラストラクチャとワイヤレス ネットワーク インフラストラクチャの統合により、運用効率を高めることも可能です。シスコはパートナー企業と連携し、専門知識に基づくサービスの計画、構築、運用を通じて、お客様が高度なモビリティサービスに迅速に移行し、導入後もアーキテクチャの最適なパフォーマンス、信頼性、セキュリティを維持できるように支援します。詳細については、ワイヤレス製品向けサービスのページを参照してください。

スマートアカウント

Cisco Smart Software ManagerSSM)を使用してスマートアカウントを作成すると、デバイスやライセンスパッケージの発注およびソフトウェアライセンスの管理を、一元化された Web サイトから実施できるようになります。スマートアカウントの詳細については、https://www.cisco.com/jp/go/smartaccounts を参照してください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital® により、目標を達成するための適切な技術を簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、およびサードパーティの補助機器を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。

詳細はこちら

場所を問わず、あらゆるアプリケーションに信頼性の高いワイヤレス接続を提供

より広い帯域幅、より高い信頼性、シームレスなハンドオフを使用して、時間的に制約のあるミッションクリティカルなアプリケーションをワイヤレスで接続する必要がありますか。Cisco Catalyst IW9167 シリーズを使用すると、6 GHz 帯域の拡張と 2 つのワイヤレステクノロジー(Wi-Fi 6 または URWB)のいずれかを最先端のハードウェア プラットフォームで実行できる柔軟性を利用できます。

詳細:

     Cisco.com/go/iw9167 [英語]

     Cisco.com/go/iw [英語]

文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

製品概要、仕様

IW9167I プラットフォームの詳細を更新

2023 5 31

複数のセクション

IW9167E-HZ バリアント情報を追加

2024 1 10

複数のセクション

IW9167E-STA バリアント情報を追加

2024 5 31









Learn more
