セルラー接続と SD-WAN の最新の機能強化により、企業はアクティブ/アクティブ構成を使用して、ワイヤレスでプライマリ WAN 接続を強化できます。つまり、高速化により、ワイヤレスはインターネットや MPLS の転送モードと並んで主要な接続と見なせるようになります。さらに、ワイヤレス WAN は、MPLS や代替の接続が存在しない遠隔地でのロケーションの立ち上げにも役立ちます。

シスコのギガビットクラスのワイヤレス WAN ソリューションは、新たなバンド、強化された機能、プライマリまたはバックアップの両方の接続として 5G を簡単に利用できる能力を備えた 5G を提供します。業界初の SD-WAN 5G の着脱可能型モジュールに加えて、シスコのセルラーイノベーションにより、安全な接続、WAN カバレッジの拡大、および展開における柔軟性の向上を実現します。Cisco SD-WAN では、企業とマネージド サービス プロバイダーの両者がセルラーの展開と管理を簡素化できます。

Cisco® の組み込み型およびモジュラ型のセルラー製品は、最新世代のセルラーテクノロジーと Cisco SD-WAN を組み合わせて、ネットワークにクラス最高のセキュリティ、パフォーマンス、およびワイヤレスアクセスをもたらします。

Cisco Catalyst 8000 Edge プラットフォームファミリと 4000 シリーズ ISR には、より高いパフォーマンスとスロットキャパシティに加えて、着脱可能型のセルラーオプションが用意されており、エンタープライズブランチ内の従来のネットワークと SD-WAN ネットワークの両方で固定ワイヤレスアクセスが可能になり、WAN 接続の柔軟性が向上します。

Cisco 1000 シリーズ サービス統合型ルータ(ISR)には組み込み型と着脱可能型のセルラーオプションの両方が用意されており、エンタープライズブランチのオフィス内やプロバイダー管理の環境内での顧客宅内機器(CPE)としての展開や小型フォームファクタおよびマシンツーマシン(M2M)のユースケースが必要な環境内での展開に適しています。

注:    5G/LTE SKU のバリエーションのすべてを、多様なテクノロジーを使用するどの地域でも使用できるとは限りません(お住まいの地域の Cisco Commerce CCW)プライスリストをご確認ください)。

シスコのセルラー製品とサービス

シスコは、あらゆる展開タイプにも対応するエンタープライズ ルーティング ポートフォリオとともに、幅広い選択肢を持つ SD-WAN 対応のセルラー製品を提供しています。

Cisco Cellular WAN Platform Support

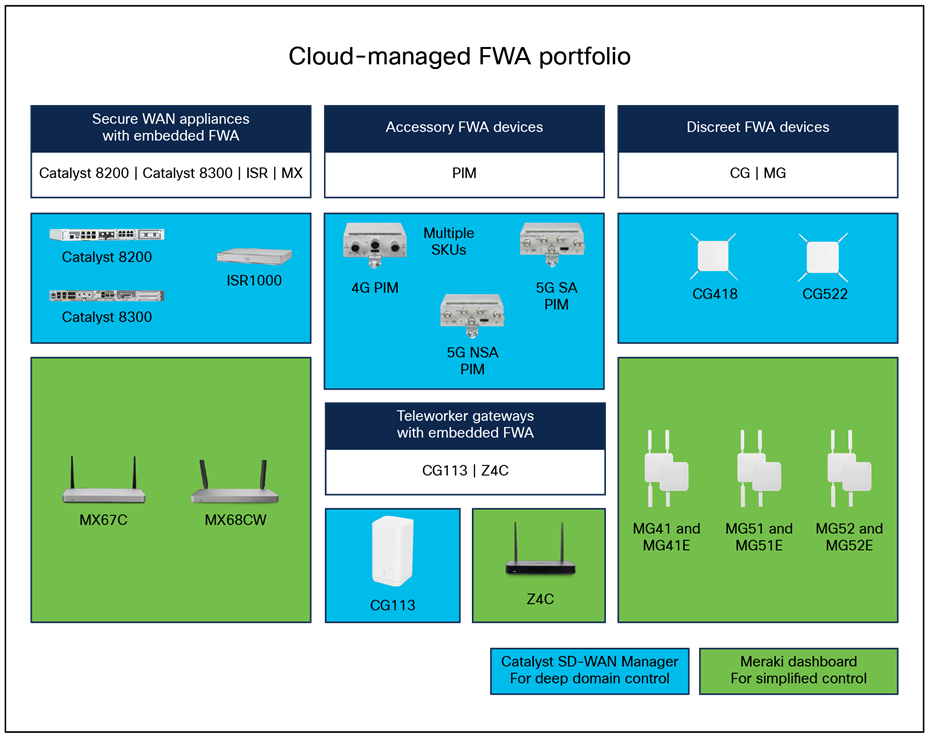

図 1.

シスコのセルラー WAN プラットフォームのサポート

柔軟性と投資保護の提供

シスコのプラットフォームには、あらゆる規模の企業展開に対応する柔軟な固定オプションとモジュラ型オプションが用意されています。5G Pluggable Interface ModulePIM)はギガビットを超えるスループットを提供し、顧客はセルラーを主要な接続タイプとしてネットワークを構築できます。

シスコのセルラープラットフォームの注文

注:   製品 IDPID)の命名について:WWAN LTE Advanced Mobility の場合、「LTEEA」は欧州、中東、アフリカ、ロシア(EMEAR)および北米に適用され、「LTELA」はアジア太平洋(APAC)とラテンアメリカ(LATAM)に適用されます。

1 に、シスコのすべてのセルラー対応ルータおよびモジュールの SKU、それらのモジュールがサポートされるプラットフォーム、セルラーカテゴリ、スループット、サポートされるセルラーバンド、および SD-WAN サポートを示します。

表 1.                     シスコのセルラーモジュール(利用可能な国については、CCW を参照)

製品 ID

対応製品

セルラー

ダウンロード/アップロード帯域幅

対応バンド

SD-WAN

P-5GS6-GL(=)

C8300-1N1S-6T

C8300-1N1S-4T2X

C8300-2N2S-6T

C8300-2N2S-4T2X

C1101-4PLTEP(W)*

C1109-4PLTE2P*

C1121-4PLTEP(W)*

C1121(X)-8PLTEP*

C1126(X)-8PLTEP*

C1127(X)-8P(M)LTEP*

C1128-8PLTEP*

C1161(X)-8PLTEP*

*ロードマップ

5G

3.3 Gbps/400 Mbps

5 G FR1 - n1n2n3n5n7n8n12n20n25n28n38n40n41n48n66n71n77n78n79

LTE バンド 1 57 812 1417 20252628 30323438 4346LAA)、48CBRS)、6671



対応

P-LTEAP18-GL(=)

C8300-1N1S-6T

C8300-1N1S-4T2X

C8300-2N2S-6T

C8300-2N2S-4T2X

C1101-4PLTEP(W)

C1109-4PLTE2P

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT18

1.2 Gbps/

150 Mbps

LTE バンド 1 57812 1417 20252628 303238 43464866、および 71

FDD LTE 600 MHz(バンド 71)、700 MHzバンド 1213141728、および 29)、800 MHz(バンド 20)、850 MHz(バンド 51819、および 26)、900 MHz(バンド 8)、1500 MHz(バンド 32)、1700 MHz(バンド 4 および 66)、1800 MHz(バンド 3)、1900 MHz(バンド 2 および 25)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38)、3500 MHz(バンド 42 および 48)、3700 MHz(バンド 43)、5200 MHz(バンド 46

対応

D-LTE-AS(=)

C1101-4P

C1101-4PLTEP(W)

C1121-4P

C1121-4PLTEP(W)

C1121-8P

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8P

C1161(X)-8PLTEP

CAT4

75 Mbps/

50 Mbps

LTE バンド 12100 MHz)、31800 MHz)、5850 MHz)、8900 MHz)、402300 MHz)、および 412500 MHz

非対応

D-LTE-NA(=)

C1101-4P

C1101-4PLTEP(W)

C1121-4P

C1121-4PLTEP(W)

C1121-8P

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8P

C1161(X)-8PLTEP

CAT4

75 Mbps/

50 Mbps

LTE バンド 21900 MHz)、41700 MHz)、5850 MHz)、12700 MHz)、13700 MHz)、14700 MHz)、17700 MHz)、および 661700 MHz

非対応

D-LTE-GB(=)

C1101-4P

C1101-4PLTEP(W)

C1121-4P

C1121-4PLTEP(W)

C1121-8P

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8P

C1161(X)-8PLTEP

CAT4

75 Mbps/

50 Mbps

LTE バンド 12100 MHz)、31800 MHz)、72600 MHz)、8900 MHz)、20800 MHz)、および 28700 MHz

非対応

NIM-4G-LTE-GA(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT3

100 Mbps/

50 Mbps

欧州、オーストラリア、LTE バンド 1378、および 20800 MHz(バンド 20)、900 MHz(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7))

非対応

NIM-4G-LTE-LA(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT4

150 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

非対応

NIM-4G-LTE-NA(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT3

100 Mbps/

50 Mbps

北米(ATT)、LTE バンド 2 PCS1900 MHz)、バンド 5850 MHz)、バンド 4 AWS1700/2100 MHz)およびバンド 17700 MHz

非対応

NIM-4G-LTE-ST(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT3

100 Mbps/

50 Mbps

スプリント、LTE バンド 25 拡張 PCS1900 MHz

非対応

NIM-4G-LTE-VZ(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT3

100 Mbps/

50 Mbps

VerizonLTE バンド 4 AWS1700 MHz およ 2100 MHz)、およびバンド 13700 MHz

非対応

NIM-LTEA-EA(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

非対応

NIM-LTEA-LA(=)

すべての Cisco 42004300、および 4400 シリーズ ISR および ENCS 5400

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

非対応

P-LTEA-EA(=)

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

P-LTEA-LA(=)

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

P-LTE-GB(=)

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT4

150 Mbps/

50 Mbps

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、

800 MHz(バンド 20)、900 MHz

(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

対応

P-LTE-US(=)

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT4

150 Mbps/

50 Mbps

LTE バンド 24512

FDD LTE 700 MHz(バンド 17)、

700 MHz(バンド 12)、850 MHz(バンド 5 CLR)、1700 MHz および 2100 MHz(バンド 4 AWS

対応

P-LTE-VZ(=)

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT4

150 Mbps/

50 Mbps

LTE バンド 4 および 13

FDD LTE 700 MHz(バンド 13)、1700 MHz および 2100 MHz(バンド 4 AWS

対応

P-LTE-IN(=)

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT4

150 Mbps/

50 Mbps

バンド 13584041

非対応

P-LTE-JN

C1101-4PLTEP(W)

C1109-4PLTE2P(W)

C1121-4PLTEP(W)

C1121(X)-8PLTEP

C1126(X)-8PLTEP

C1127(X)-8P(M)LTEP

C1128-8PLTEP

C1161(X)-8PLTEP

CAT4

150 Mbps/

50 Mbps

LTE バンド 13811181921

非対応

WIM-LTE-AS

C841M-4X

C841M-8X

CAT4

150 Mbps/

50 Mbps

  LTE カテゴリ 4 :バンド 1 3 5 8 40 、および 41
  HSPA+ UMTS :バンド 1 および 8
  EDGE GSM GPRS 900/1800
  周波数(MHz ):1920 1980 2110 2170 1710 1785 1805 1880 824 849 869 894 880 915 925 960 、および 2300 2400

非対応

WIM-LTE-LT

C841M-4X

C841M-8X

CAT4

150 Mbps/

50 Mbps

WIM-LTE-LT

  LTE カテゴリ 4 :バンド 2 4 5 、および 12
  HSPA+ :バンド 2 4 、および 5

非対応

WIM-LTE-AL

C841M-4X

C841M-8X

CAT4

150 Mbps/

50 Mbps

WIM-LTE-AL

  LTE カテゴリ 4 :バンド 1 3 7 8 20 、および 28
  HSPA+ UMTS :バンド 1 および 8
  EDGE GSM GPRS 900/1800

非対応

表 2.                     シスコのセルラー組み込み型ルータ(利用可能な国については、CCW を参照)

製品 ID

LTE

ダウンロード/アップロード帯域

対応バンド

SD-WAN

C1109-2PLTEGB

CAT4

150 Mbps/

50 Mbps

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、800 MHz(バンド 20)、900 MHz(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

対応

C1109-2PLTEUS

CAT4

150 Mbps/

50 Mbps

LTE バンド 24512

FDD LTE 700 MHz(バンド 17)、

700 MHz(バンド 12)、850 MHz(バンド 5 CLR)、1700 MHz および 2100 MHz(バンド 4 AWS

対応

C1109-2PLTEVZ

CAT4

150 Mbps/

50 Mbps

LTE バンド 413

FDD LTE 700 MHz(バンド 13)、1700 MHz および 2100 MHz(バンド 4 AWS

対応

C1111-4PLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1111-4PLTELA

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1111-8PLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1111-8PLTEEAWX*

Wi-Fi ドメイン WXX = ABER

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1111-8PLTELA

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1111-8PLTELAWY*

Wi-Fi ドメイン WYY = DFHNQZ SE、および A

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1112-8PLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1112-8PLTEEAWE

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7)。

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1113-8PLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1113-8PLTEEAWX*

Wi-Fi ドメイン WXX = BE

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1113-8PLTELA

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1113-8PLTELAWZ

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1113-8PMLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1116-4PLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7)。

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1116-4PLTEEAWE

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1117-4PLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1117-4PLTEEAWX*

Wi-Fi ドメイン WXX = AE

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1117-4PLTELA

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1117-4PLTELAWZ

CAT6

300 Mbps/

50 Mbps

LTE バンド 135781819212838394041

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41

対応

C1117-4PMLTEEA

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C1117-4PMLTEEAWE

CAT6

300 Mbps/

50 Mbps

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

対応

C921-4PLTEAU

CAT4

150 Mbps/

50 Mbps

LTE バンド 13578、および 28

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、900 MHz(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

非対応

C921-4PLTEAS

CAT4

150 Mbps/

50 Mbps

LTE バンド 13584041

FDD LTE 850 MHz(バンド 5 CLR)、900 MHz(バンド 8)、1800 MHz(バンド 3)、および 2100 MHz(バンド 1)。TDD LTE 2300 MHz(バンド 40)、および 2500 MHz(バンド 41

非対応

C921-4PLTEGB

CAT4

150 Mbps/

50 Mbps

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、

800 MHz(バンド 20)、900 MHz

(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

非対応

C926-4PLTEGB

CAT4

150 Mbps/

50 Mbps

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、

800 MHz(バンド 20)、900 MHz

(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

非対応

C927-4PLTEAU

CAT4

150 Mbps/

50 Mbps

LTE バンド 13578、および 28

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、900 MHz(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

非対応

C927-4P(M)LTEGB

CAT4

150 Mbps/

50 Mbps

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、

800 MHz(バンド 20)、900 MHz

(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

非対応

C927-4PLTENA

CAT4

150 Mbps/

50 Mbps

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、

800 MHz(バンド 20)、900 MHz

(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、および 2600 MHz(バンド 7

非対応

ISR1100-4GLTEGB

CAT4

150 Mbps/

50 Mbps

LTE:バンド 137820 および 28

HSPA+UMTS:バンド 1 および 8

GSM/GPRS/EDGEE-GSM 900 MHzDCS 1800 MHz

対応

ISR1100-4GLTENA

CAT4

150 Mbps/

50 Mbps

LTE:バンド 24512131417、および 66

UMTS:バンド 24、および 5

対応

オプションの WAN 着脱可能型 LTE モジュールの選択(5GCAT18 LTE Advanced ProCAT6 LTE Advanced、または CAT4 LTE

     5GLTE Advanced、および LTE Advanced Pro はファームウェアを選択する必要があります。

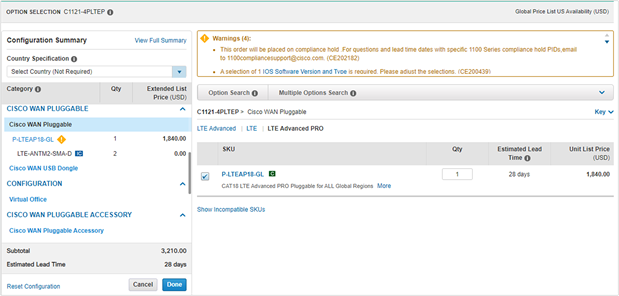

CCW firmware ordering

図 2.

CCW ファームウェアの注文

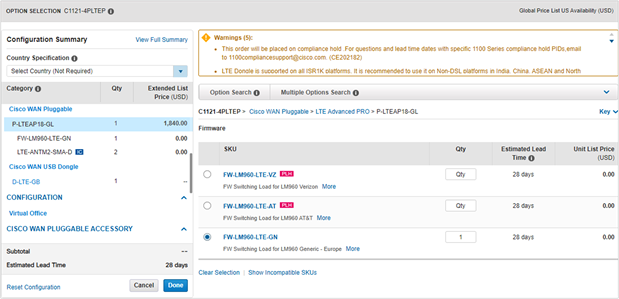

CCW WAN pluggable firmware selection

図 3.

CCW WAN 着脱可能型ファームウェアの選択

オプションの WAN USB LTE の選択(CAT4 LTE ドングル):

     Cisco IOS® ソフトウェアのバージョンとタイプ(ドングルでは 16.12.X が必要)を選択する必要があります。

     磁気ホルダーはアクセサリ PID です。これは、[LTE-Dongle] の下で選択できます。

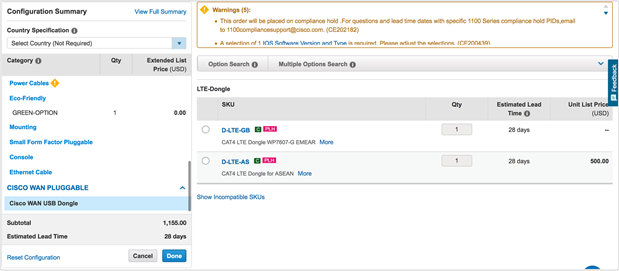

CCW WAN USB dongle and WAN dongle accessory ordering for C1101-4PLTEP_a



CCW WAN USB dongle and WAN dongle accessory ordering for C1101-4PLTEP_b

図 4.

C1101-4PLTEP 用の CCW WAN USB ドングルと WAN ドングルアクセサリの注文

シスコおよびパートナーの提供サービス

シスコとシスコ認定パートナーが提供するサービスは、ブランチオフィス展開のコスト削減と複雑さの軽減に役立ちます。Cisco 1000 シリーズ ISR Cisco Smart Net Total Care® テクニカルサポートは、1 回契約または年間契約ベースでご利用いただけます。サポートオプションは、ヘルプデスクからプロアクティブなオンサイトコンサルティングまで多岐に渡ります。

詳細については、https://www.cisco.com/c/en/us/services/overview.html [英語] を参照してください。

シスコの環境保全への取り組み

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。


発注情報

購入方法については、シスコの「購入案内」のページを参照してください。ソフトウェアをダウンロードするには、Cisco Software Center にアクセスしてください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。

詳細情報

Catalyst Edge プラットフォーム、Cisco 1000 または 4000 シリーズ ISR の詳細については、次の Web サイトを参照してください。

https://www.cisco.com/site/jp/ja/products/networking/sdwan-routers/catalyst-8300-series-platforms/index.html https://www.cisco.com/c/ja_jp/products/routers/1000-series-integrated-services-routers-isr/index.html 、または https://www.cisco.com/c/en/us/products/collateral/routers/4000-series-integrated-services-routers-isr/data_sheet-c78-732542.html 。あるいは 最寄りのシスコアカウント担当者にお問い合わせください。







Learn more
