概要
このドキュメントでは、Unified Contact Center Express(UCCX)のエージェントベースのプレディクティブにアウトバウンドキャンペーンを設定する方法について説明します。
前提条件
要件
次の項目に関する知識があることが推奨されます。
- Cisco Unified Border Element(CUBE)の設定
- Unified Contact Center Express(UCCX)の設定
使用するコンポーネント
このドキュメントの情報は、次のハードウェアとソフトウェアのバージョンに基づいています。
- UCCX バージョン 12.5.1.11002-481
- CUCM バージョン 12.5.1.11900-146
- ISR4451バージョン17.03.04a
このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな(デフォルト)設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。
背景説明
このドキュメントに関する特定の要件は次のとおりです。
- FinesseエージェントがReadyモードです。
- ISR4451:CUBE基本設定およびCall Progress Analysis(CPA)機能用PVDMを搭載
- CUBEと統合されたInternet Telephony Service Provider(ITSP)
- Unified CCX Outboundライセンス
UCCXアウトバウンドダイヤラ機能には、次の5種類のキャンペーンがあります。
エージェントベース:
- エージェントダイレクトプレビュー
- エージェントプログレッシブ
- エージェント予測
IVRベース:
注:このドキュメントでは、エージェントベースの予測の設定に焦点を当てています
UCCXには、サービス内に存在する必要があるサービスがいくつかあります。
-
アウトバウンドサブシステム
-
Unified CMテレフォニーサブシステム
- RmCmサブシステム
-
Unified CCXデータベース
注:[Cisco Unified CCX Serviceability] メニュー> [Tools] > [Control Center Network Services]に移動します。
設定
ネットワーク図

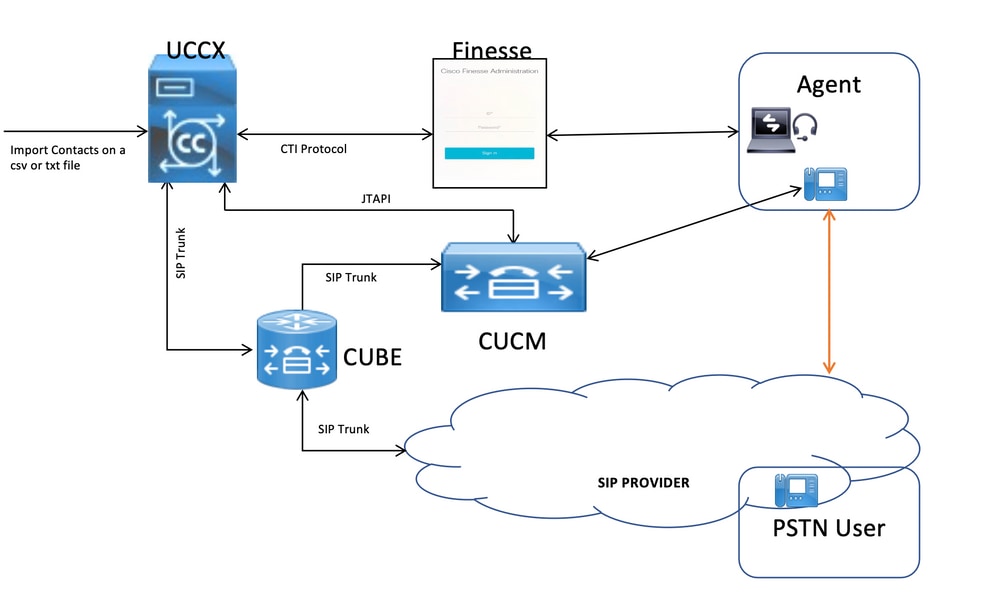

次のトポロジ図は、アウトバウンドキャンペーンにおけるUCCX、Finesse、CUCM、およびCUBEのインタラクションを示しています。
コンフィギュレーション
UCCXの設定
1. CCX Administrationにログインします。

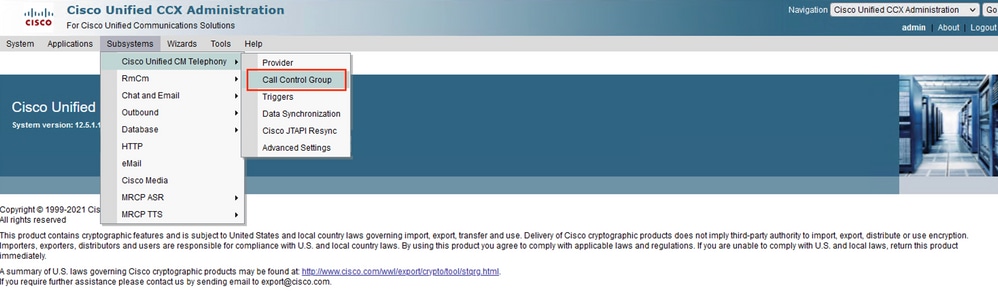

2.次に、Subsystemメニュー> CM Telephony > Call Control Groupの順にクリックします。
次に、Add Newをクリックします。
3. 「説明」、「CTIポート数」、「グループ・タイプ」、「デバイス名の接頭辞」、「電話番号」などのアスタリスクが付いた必須フィールドに入力し、「追加」をクリックします。
注:
- Group TypeでOutboundを選択します。
- Add the Status changes to In Progressをクリックすると、UCCXはCTIポートの作成を開始します。
Addをクリックした後、次の出力が表示されます。

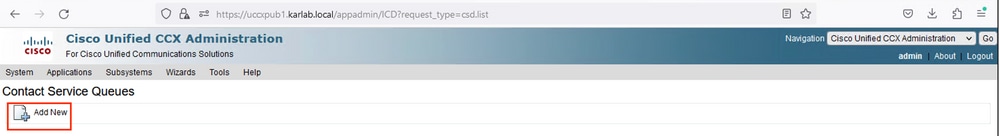

4. Subsystems Menu > RMCM > Contact Service Queuesの順に移動し、プレディクティブCSQを作成します。
次に、Add Newをクリックします。

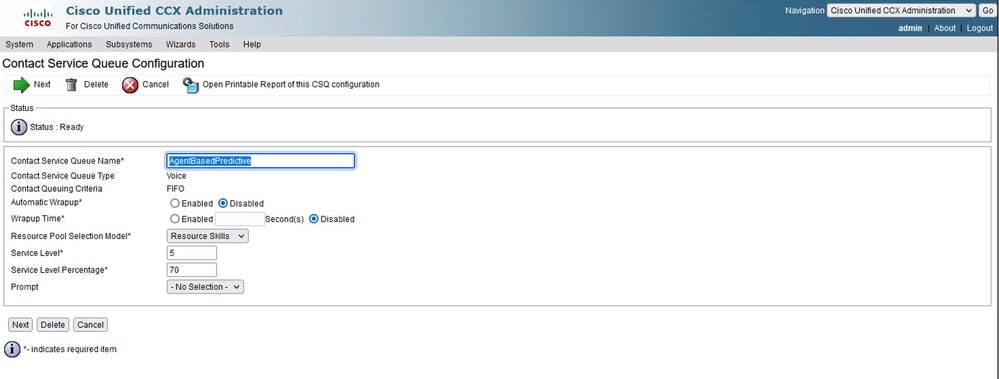

5. 「Contact Service Queue Name」などのアスタリスクが付いた必須フィールドに入力し、使用している環境に最も適したオプションを選択して、「次へ」をクリックします。
予想される出力を次に示します。

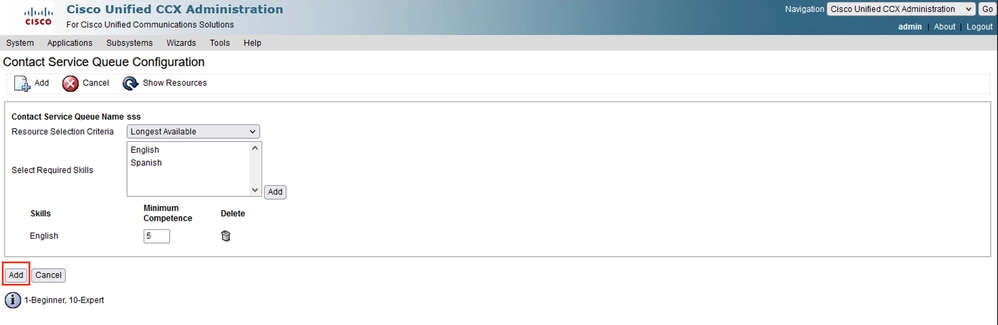

6. 「次へ」をクリックし、必要なスキルを選択して追加し、最後に「追加」をクリックします。

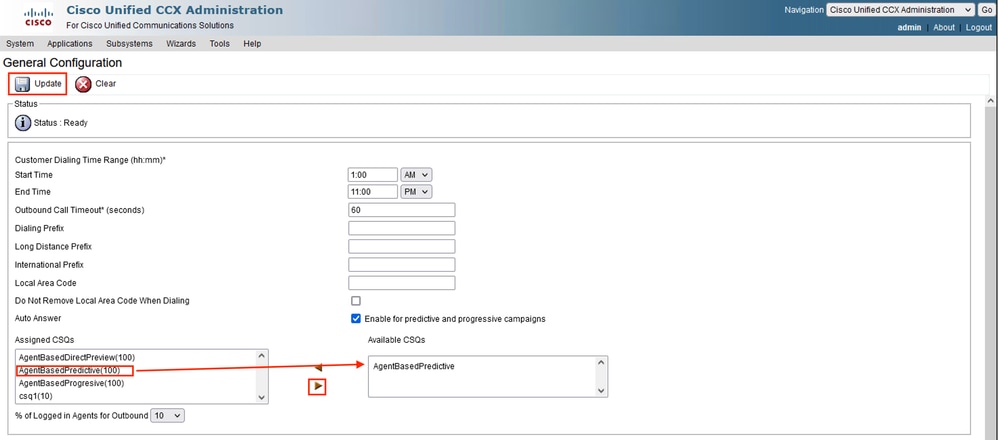

7.ここでOutboundセクションを設定するため、Subsystem Menu > Outbound > Generalの順に移動します。
注:ここで、前の手順で作成した予測CSQを[Available CSQs]セクションに追加し、[update]をクリックする必要があります。

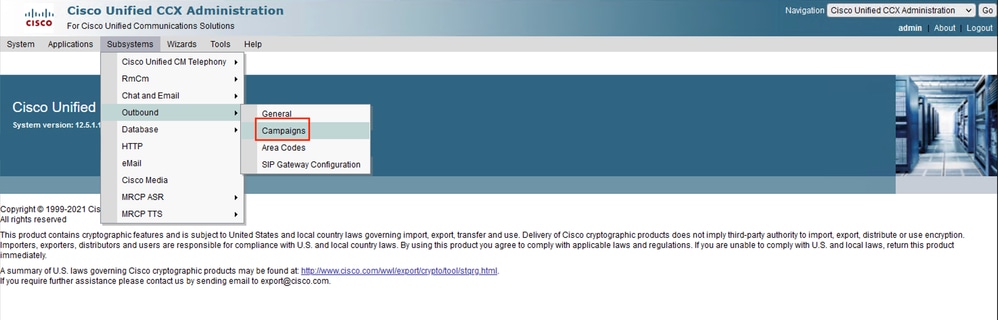

8. 「サブシステム・メニュー」>「アウトバウンド」>「キャンペーン」にナビゲートし、エージェントベースの予測キャンペーンを作成します。

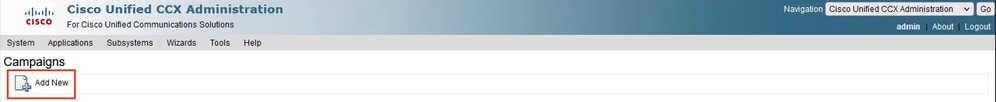

Add Newをクリックします。

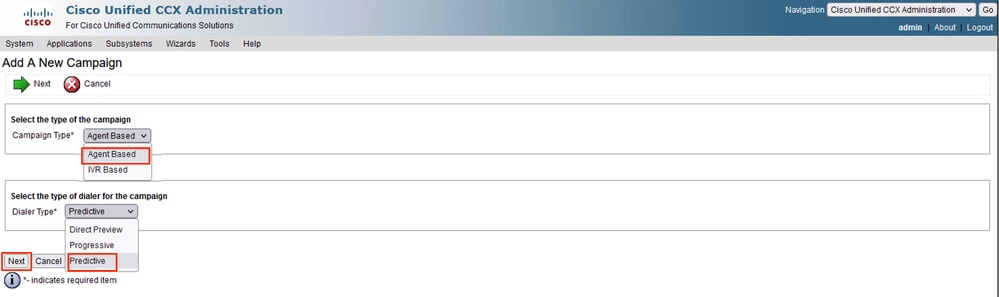

9.次に、エージェントベースのキャンペーンタイプを選択し、さらにダイヤラタイプとしてプレディクティブを選択して、Nextをクリックします。

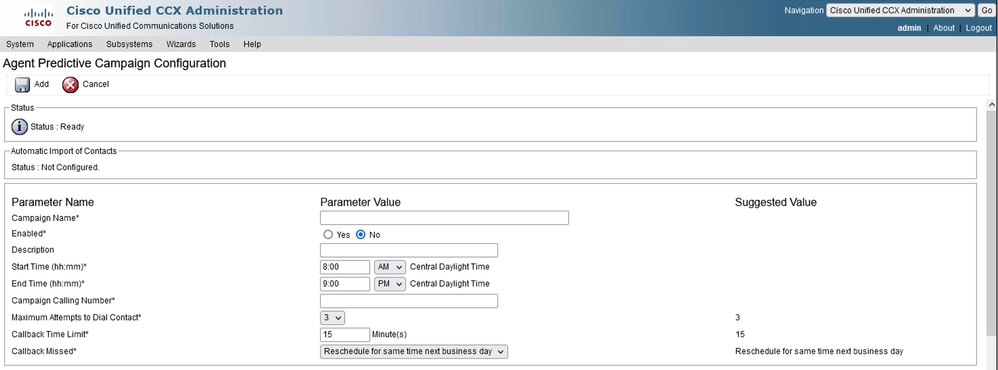

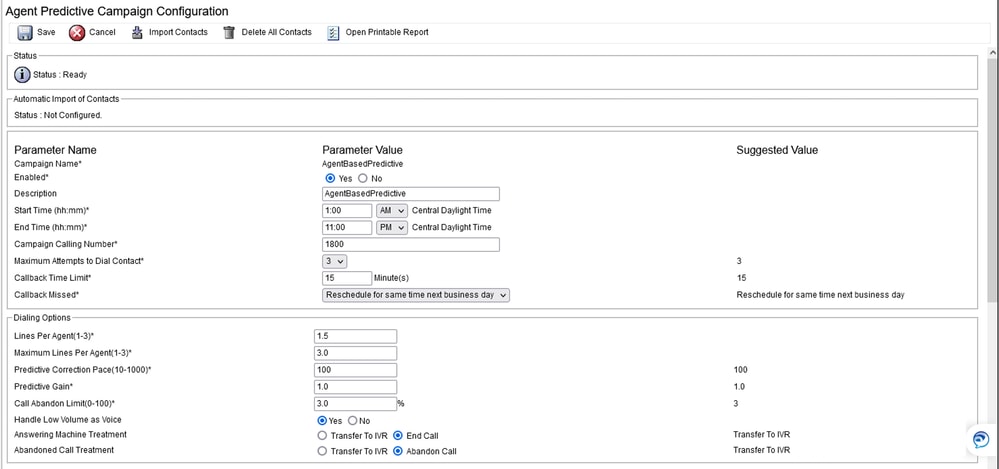

10.次に、キャンペーン名、開始時刻と終了時刻、キャンペーン発信番号、その他の必要な値など、アスタリスクでマークされた必須値を特定のニーズに応じて入力します。

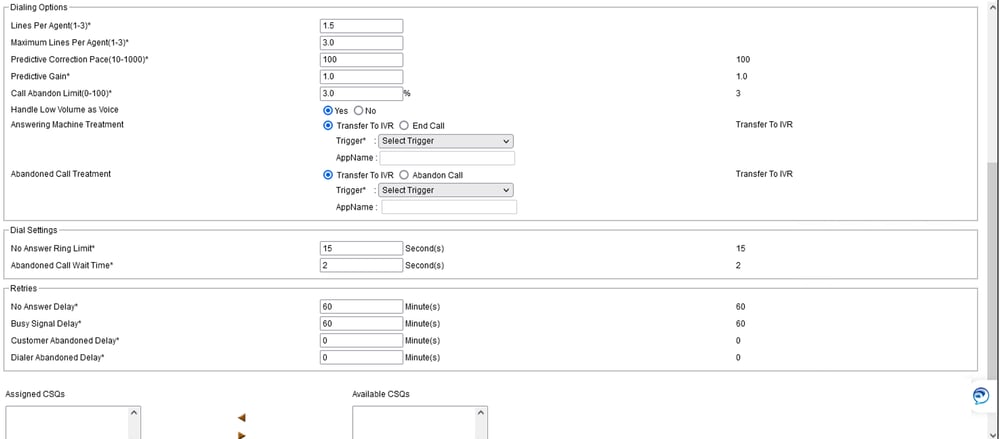

設定は次のとおりです。
注:このセクションで[はい]をクリックすることが重要です。
これは予想される結果です。

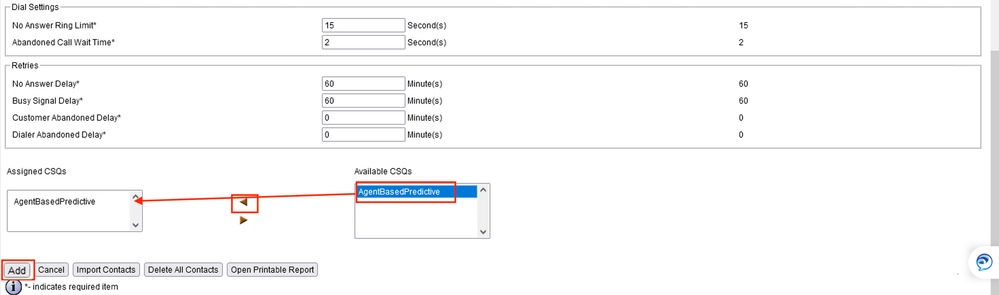

11.割り当てられたCSQに適切な予測CSQを追加し、Addをクリックします。

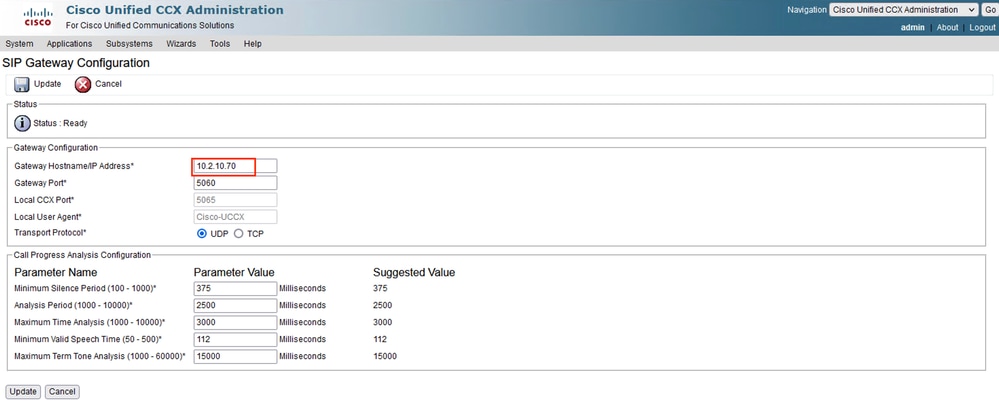

12.最後に、Subsystem Menu > Outbound > SIP Gateway Configurationの順に移動し、発信コールを処理するCUBEの特定のIPアドレスを入力します。
CUBE の設定
CUBEのvoice service Voipの下にグローバル設定を追加し、CPAグローバルパラメータを追加します。
voice service voip
ip address trusted list
ipv4 0.0.0.0 0.0.0.0
mode border-element
no supplementary-service sip refer ---->This command avoids to send Refer SIP message to ITSP
allow-connections sip to sip
cpa timing live-person 2501
cpa timing term-tone 15500
cpa threshold active-signal 18db
注:allow trusted listを設定する必要がないことを確認してください。それ以外の場合は、ここでUCCXとCUCMの各IPアドレスを設定する必要があります。
音声カードでdspfarmサービスを設定します。
voice-card 0/1
dsp services dspfarm
dspfarmプロファイルを設定し、Call Progress Analysis(CPA)を有効にします。
dsp services dspfarm
dspfarm profile 1 transcode
description dialer-lab
codec g729abr8
codec g729ar8
codec g711alaw
codec g711ulaw
call-progress-analysis <-- This line enables CPA on the dspfarm
maximum sessions 10
associate application CUBE <--Remeber to use CUBE application here
注:この実習のキューブルータでは、PVDMはスロット0/1にインストールされています。
#sh inventory
---Output omitted
NAME: "subslot 0/1 db module 0", DESCR: "PVDM4-64 Voice DSP Module" PID: PVDM4-64
---Output omitted
着信ダイヤルピアを設定します。
dial-peer voice 10 voip
description dialer IncomingDP
session protocol sipv2
incoming called-number . <--This dot means that the dial peer receives any digit
dtmf-relay rtp-nte
codec g711ulaw
no vad
注:ダイヤルピアでコールを受信する方法は多数あることを思い出してください。これは、この実習でincoming called-numberコマンドを使用した例に過ぎません。
ITSPをポイントする発信ダイヤルピアを設定します。
dial-peer voice 400 voip
description ** DIALER ITSP SIDE **
destination-pattern 9001$
session protocol sipv2
session target ipv4:10.4.14.4 <--ITSP IP Address
dtmf-relay rtp-nte
codec g711ulaw
no vad
注:ITSP IPをポイントし、特定のダイヤルプランに適した宛先パターンを作成する必要があることに注意してください。
CUCMエージェントをポイントするダイヤルピアを設定します。
dial-peer voice 500 voip
description ** DIALER AGENT SIDE **
destination-pattern 1026 <--Agent Extension, this can be a range of extensions.
session protocol sipv2
session target ipv4:10.2.10.30 <--IP Address of the Call Manager
dtmf-relay rtp-nte
codec g711ulaw
no vad
注:このダイヤルピアはこのラボ演習の一例であり、CUCMに登録されている特定のエージェント内線に送信されます。
注:Unified CCXは、発信コールのダイヤルアウトに使用する電話番号の変換または変更をサポートしていません。電話番号を変更するゲートウェイに設定された「音声変換ルール」はサポートされません。
確認
dspfarmが起動し、アクティブで、関連付けられ、CPAも有効になっていることを確認します。
#show dspfarm profile 1
Dspfarm Profile Configuration
Profile ID = 1, Service = TRANSCODING, Resource ID = 1
Profile Description : dialer-lab
Profile Service Mode : Non Secure
Profile Admin State : UP
Profile Operation State : ACTIVE
Application : CUBE Status : ASSOCIATED
Resource Provider : FLEX_DSPRM Status : UP
Total Number of Resources Configured : 10
Total Number of Resources Available : 10
Total Number of Resources Out of Service : 0
Total Number of Resources Active : 0
Codec Configuration: num_of_codecs:4
Codec : g711ulaw, Maximum Packetization Period : 30
Codec : g711alaw, Maximum Packetization Period : 30
Codec : g729ar8, Maximum Packetization Period : 60
Codec : g729abr8, Maximum Packetization Period : 60
Call Progress Analysis : ENABLED

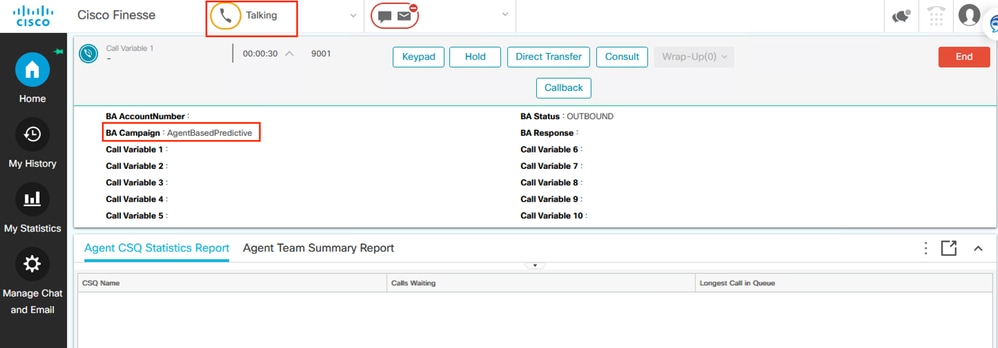

エージェントがFinesseで通話中状態になり、BAキャンペーンがAgentBasedPredictiveになっていることを確認します。
トラブルシュート
最も簡単なトラブルシューティング方法は、次の設定でCUBEのデバッグを収集することです。
conf t
service timestamps debug datetime localtime msec
service timestamps log datetime msec
service sequence-numbers
logging buffered 10000000 debug
no logging console
no logging monitor
default logging rate-limit
default logging queue-limit
voice iec syslog
exit
Debug voice ccapi inout <-- CCAPI debug allows to verify the dial peers matched.
Debug ccsip messages <--Enables SIP messages logs
Debug ccsip error <--Enables SIP Errors logs
注:ログを収集する別の方法として、UCCX側でトレースを有効にする方法があります。詳細については、「発信音声コールのUCCXトレースレベル」セクションのテクニカルノートを参照してください。

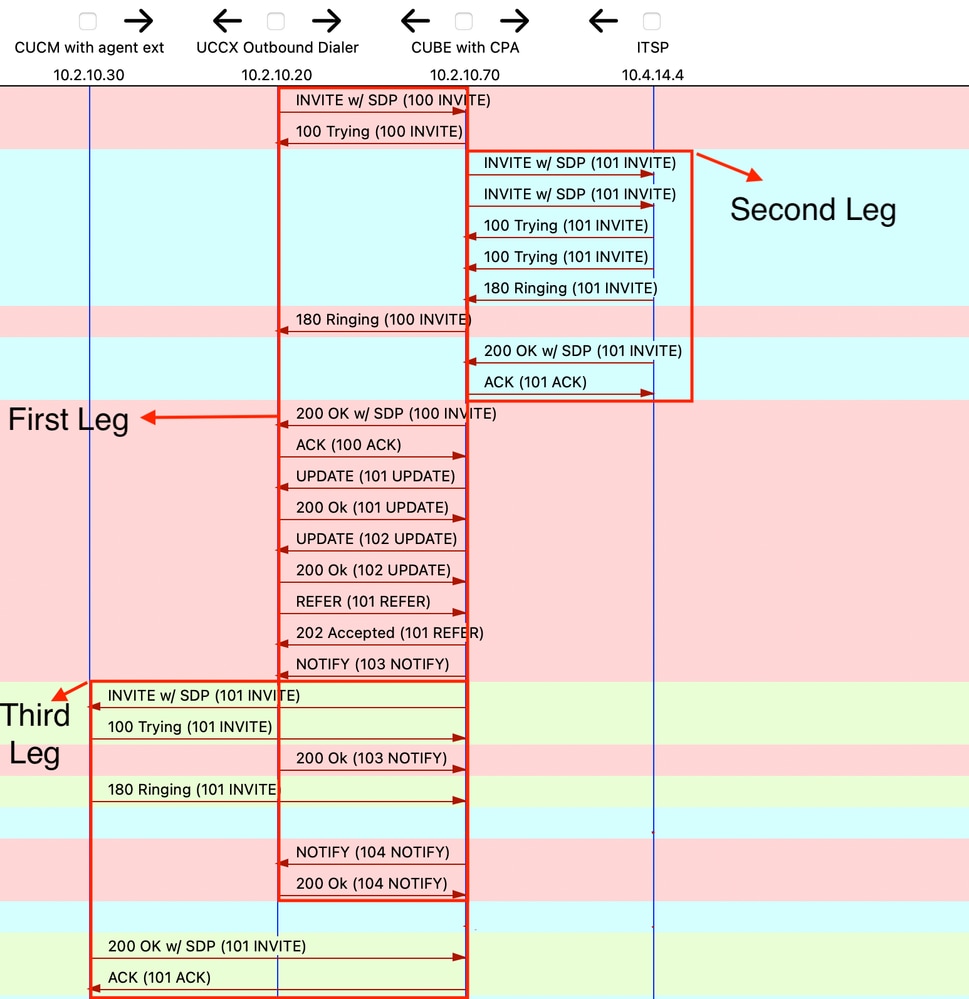

CUBEログを収集したら、3つのレッグに対して正しいダイヤルピアを照合していることを確認する必要があります。
Incoming Dial-peer=10 <--First Leg
Outgoing Dial-peer=400 <--Second Leg
Outgoing Dial-peer=500 <--Third Leg
脚には次の3つがあります。
- 最初の区間はUCCXから来ています
- 2番目の区間はITSPに適用されます
- 3番目のレッグはCUCMに送信されます
注:このセクションで説明する分析では、トラブルシューティングが必要なSIPメッセージの特定のセグメントのみを説明します。
最初のレッグで、SIP INVITEメッセージのUCCXで設定された正しいCPAパラメータを使用してCPAが送信されていることを確認することが重要です。
---Output omitted
--unique_boundary
Content-Type: application/x-cisco-cpa
Content-Disposition: signal;handling=optional
Events=FT,Asm,AsmT,Sit
CPAMinSilencePeriod=375
CPAAnalysisPeriod=2500
CPAMaxTimeAnalysis=3000
CPAMinValidSpeechTime=112
CPAMaxTermToneAnalysis=15000
--unique_boundary--
---Output omitted
最初のレッグの200 ok SIPメッセージにも、CPAが有効であると表示される必要があります。
---Output omitted
--uniqueBoundary
Content-Type: application/x-cisco-cpa
Content-Disposition: signal;handling=optional
event=enabled <--This must be enabled for CPA
--uniqueBoundary--
最初のレッグの最初のUpdate SIPメッセージは、CPAイベントが検出されたことを示します。
---Output omitted
Content-Type: application/x-cisco-cpa
Content-Disposition: signal;handling=optional
Content-Length: 26
event=detected
status=CpaS
最初のレッグの2番目のUpdate SIPメッセージは、CPAイベントがLive Human Speechであることを示します。
---Output omitted
Content-Type: application/x-cisco-cpa
Content-Disposition: signal;handling=optional
Content-Length: 154
event=detected
status=LS <-- This indicates it is Human speech
pickupT=2510
maxActGlitchT=0
numActGlitch=0
valSpeechT=190
maxPSSGlitchT=0
numPSSGlitch=0
silenceP=380
termToneDetT=0
noiseTH=35
actTh=2097164
最初のレッグのRefer SIPメッセージは、Refer-Toヘッダーでコールの送信先を示します。
Refer-To: <sip:2000@10.2.10.70>
注:問題が解決しない場合に備えて、Cisco TACケースを開き、CUBEのsh techと一緒に詳細なトラブルシューティング用に収集したCUBEログを添付してください。UCCX側では、UCCXエンジンのトレースとFinesseエージェント側のログを収集する必要があります。
