Cisco 4G LTE ソフトウェア構成ガイド

表 1 モード別、動作領域別、周波数別 Cisco 4G EHWIC

Cisco 4G EHWIC	説明	モード	動作領域	周波数帯域
EHWIC-4G-LTE-V	EHWIC-4G-LTE-V は、Verizon Wireless ネットワーク用の専用マルチモード LTE SKU であり、これらの技術と後方互換性があります。 • Evolved High-Rate Packet Data（EHRPD） • 単一キャリアの Evolution Data Optimized (1x EVDO) Revision A • 単一キャリアの無線送信テクノロジー（1xRTT）	• LTE • EVDO Revison A（DOrA）	北米	• LTE：700 MHz（帯域 13） • CDMA 1xRTT および 1xEVDO Revision A – 800 MHz – 1900 MHz
EHWIC-4G-LTE-A	EHWIC-4G-LTE-A は、AT&T Wireless ネットワーク用の専用マルチモード LTE SKU であり、これらの技術と後方互換性があります。 • ユニバーサル移動体通信システム（UMTS） • 高速パケット アクセス +（HSPA+） • HSPA • モバイル通信用グローバル システム（GSM） • GSM 進化型交換データ レート（EDGE） • 汎用パケット無線サービス（GPRS）	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	北米	LTE： • 700 MHz（帯域 17） • AWS（帯域 4） • 2100 MHz（帯域 1） UMTS、HSPA+、HSPA： • 800 MHz • 850 MHz • 1900 MHz • 2100 MHz GSM、EDGE、GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
EHWIC-4G-LTE-G	EHWIC-4G-LTE-G は、グローバル ワイヤレス ネットワーク用の専用マルチモード LTE SKU であり、これらの技術と後方互換性があります。 • UMTS • HSPA+ • HSPA • GSM • EDGE • GPRS	• LTE • UMTS • HSPA+ • HSPA • EDGE • GPRS	グローバル	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） UMTS/HSPA+/HSPA： • 900 MHz • 2100 MHz GSM/EDGE/GPRS： • 900 MHz • 1800 MHz • 1900 MHz
EHWIC-4G-LTE-JP	EHWIC-4G-LTE-JP は NTT ドコモ専用のマルチ モード LTE SKU で、Sierra Wireless 社製 MC7700 モデムがベースになっています。EHWIC-4G-LTE-JP はこれらの技術と下位互換性があります。 • UMTS • HSPA+	• LTE • UMTS • HSPA+	日本	LTE：2100 MHz（帯域 1） UMTS/HSPA+： • 2100 MHz（帯域 1） • 1900 MHz（帯域 2） • 850 MHz（帯域 5）
EHWIC-4G-LTE-BE	EHWIC-4G-LTE-BE はカナダ専用マルチ モード LTE SKU で、Sierra Wireless 社製 MC7700 モデムがベースになっています。EHWIC-4G-LTE-BE はこれらの技術と下位互換性があります。 • UMTS • HSPA+	• LTE • UMTS • HSPA+	カナダ	LTE： AWS 帯域 4 UMTS/HSPA+： • 2100 MHz（帯域 1） • 1900 MHz（帯域 2） • 850 MHz（帯域 5）
EHWIC-4G-LTE-AU	EHWIC-4G-LTE-AU は、オーストラリアおよびニュージーランドのワイヤレス ネットワーク用の専用マルチモード LTE SKU です。EHWIC-4G-LTE-AU には Sierra Wireless MC7304 モデムが付属しています。	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	オーストラリアおよびニュージーランド	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） UMTS/HSPA+/HSPA： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） GSM/EDGE/GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
EHWIC-4G-LTE-ST	Sprint Wireless ネットワークの専用マルチモード LTE SKU。これには、Sierra Wireless MC7350 モデムが付属します。	• LTE • EVDO Rev-A • 1xRTT	北米（Sprint）	LTE： • AWS（帯域 4） • PCS 1900 MHz（帯域 25） 3G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） 2G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10）
EHWIC-4G-LTE-VZ	Verizon Wireless ネットワークの専用マルチモード LTE SKU。これには、Sierra Wireless MC7350 モデムが付属します。	• LTE • EVDO Rev-A • 1xRTT	北米（Verizon）	LTE： • AWS（帯域 4） • 700 MHz（帯域 13） • PCS 1900 MHz（帯域 25） 3G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） 2G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10）
EHWIC-4G-LTE-CA	カナダのワイヤレス ネットワークの専用マルチモード LTE SKU。これには、Sierra Wireless MC7354 モデムが付属します。	• LTE • HSPA • HSPA • UMTS • GSM • EDGE • GPRS	カナダ	LTE： • AWS（帯域 4） • 700 MHz（帯域 5） • 850 MHz（帯域 17） • 1900 MHz（帯域 2） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 1900 MHz（帯域 2） • AWS（帯域 4） • 850（帯域 5） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
EHWIC-4G-LTE-AT	AT&T Wireless ネットワークの専用マルチモード LTE SKU。これには、Sierra Wireless MC7354 モデムが付属します。	• LTE • HSPA • HSPA • UMTS • GSM • EDGE • GPRS	北米（AT&T）	LTE： • AWS（帯域 4） • 700 MHz（帯域 5） • 850 MHz（帯域 17） • 1900 MHz（帯域 2） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 1900 MHz（帯域 2） • AWS（帯域 4） • 850（帯域 5） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
EHWIC-4G-LTE-GB	グローバル ワイヤレス ネットワークの専用マルチモード LTE SKU。これには、Sierra Wireless MC7304 モデムが付属します。	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（オーストラリアおよびニュージーランドを除く）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） UMTS、HSPA+、HSPA： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） GSM、EDGE、GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz

表 2 Cisco 819HG-4G および Cisco 819G-4G ISR でサポートされている 4G LTE SKU

SKU ID	説明	モード	動作領域	周波数帯域
C819HG-4G-V-K9	C819HG-4G-V-K9 は Verizon Wireless ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7750 モデムが付属します。C819HG-4G-V-K9 は、強化型 Cisco 819 シリーズ ルータです。	LTE：DOrA	北米	LTE：700 MHz（帯域 13） CDMA 1xRTT、1xEVDO Rev A： • 800 MHz • 1900 MHz
C819G-4G-V-K9	C819G-4G-V-K9 は Verizon Wireless ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7750 モデムが付属します。C819G-4G-V-K9 は、非強化型 Cisco 819 シリーズ ルータです。	LTE：DOrA	北米	LTE：700 MHz（帯域 13） CDMA 1xRTT、1xEVDO Rev A： • 800 MHz • 1900 MHz
C819HG-4G-A-K9	C819HG-4G-A-K9 は AT&T Wireless ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7700 モデムが付属します。C819HG-4G-A-K9 は、強化型 Cisco 819 シリーズ ルータです。	LTE：HSPA+/ HSPA/UMTS/ EDGE/GPRS	北米	LTE： • 700 MHz（帯域 17） • AWS（帯域 4） • 2100MHz（帯域 1） UMTS/HSPA+/HSPA： • 800 MHz • 850 MHz • 1900 MHz • 2100 MHz GSM/EDGE/GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
C819G-4G-A-K9	C819G-4G-A-K9 は AT&T Wireless ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7700 モデムが付属します。C819G-4G-A-K9 は、コンパクト非強化型 Cisco 819 シリーズ ルータです。	LTE：HSPA+/ HSPA/UMTS/ EDGE/GPRS	北米	LTE： • 700 MHz（帯域 17） • AWS（帯域 4） • 2100MHz（帯域 1） UMTS/HSPA+/HSPA： • 800 MHz • 850 MHz • 1900 MHz • 2100 MHz GSM/EDGE/GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
C819HG-4G-G-K9	C819HG-4G-G-K9 はグローバル ワイヤレス ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7710 モデムが付属します。C819HG-4G-G-K9 は、強化型 Cisco 819 シリーズ ルータです。	LTE：HSPA+/ HSPA/UMTS/ EDGE/GPRS	グローバル	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100MHz（帯域 1） • 2600 MHz（帯域 7） UMTS/HSPA+/HSPA： • 900 MHz • 2100 MHz GSM/EDGE/GPRS： • 900 MHz • 1800 MHz • 1900 MHz
C819G-4G-G-K9	C819G-4G-G-K9 はグローバル ワイヤレス ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7710 モデムが付属します。C819G-4G-G-K9 は、非強化型 Cisco 819 シリーズ ルータです。	LTE：HSPA+/ HSPA/UMTS/ EDGE/GPRS	グローバル	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100MHz（帯域 1） • 2600 MHz（帯域 7） UMTS/HSPA+/HSPA： • 900 MHz • 2100 MHz GSM/EDGE/GPRS： • 900 MHz • 1800 MHz • 1900 MHz
C819G-4G-GA-K9	C819G-4G-GA-K9 はグローバル ワイヤレス ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7304 モデムが付属します。C819G-4G-G-K9 は、非強化型 Cisco 819 シリーズ ルータです。	LTE：HSPA+/ HSPA/UMTS/ EDGE/GPRS	グローバル（ヨーロッパ、オーストラリア、およびニュージーランド）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100MHz（帯域 1） • 2600 MHz（帯域 7） UMTS/HSPA+/HSPA： • 800 MHz • 850 MHz • 1900 MHz • 2100 MHz GSM/EDGE/GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
C819G-4G-NA-K9	AT&T Wireless ネットワークのマルチモード LTE 機能を備えた非強化型 Cisco 819 ルータ。これには、Sierra Wireless MC7354 モデムが付属します。	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	北米（AT&T、Bell-Canada、Roger、Telus、およびその他の米国とカナダの GSM/LTE 事業者）	LTE： • AWS（帯域 4） • 700 MHz（帯域 5） • 850 MHz（帯域 17） • 1900 MHz（帯域 2） • 2600 MHz（帯域 7） UMTS、HSPA+、HSPA： • 1900 MHz（帯域 2） • AWS（帯域 4） • 850（帯域 5） GSM、EDGE、GPRS： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
C819G-4G-ST-K9	Sprint Wireless ネットワークのマルチモード LTE 機能を備えた非強化型 Cisco 819 ルータ。これには、Sierra Wireless MC7350 モデムが付属します。	• LTE • EVDO Rev-A • 1xRTT	北米（Sprint）	LTE： • AWS（帯域 4） • 700 MHz（帯域 13） • PCS 1900 MHz（帯域 25） 3G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） 2G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10）
C819G-4G-VZ-K9	Verizon Wireless ネットワークのマルチモード LTE 機能を備えた非強化型 Cisco 819 ルータ。これには、Sierra Wireless MC7350 モデムが付属します。	• LTE • EVDO Rev-A • 1xRTT	北米（Verizon）	LTE： • AWS（帯域 4） • 700 MHz（帯域 13） • PCS 1900 MHz（帯域 25） 3G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） 2G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10）
C819GW-LTE-MNA-AK9	C819GW-LTE-MNA-AK9 は北米ワイヤレス ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7354MNA モデムが付属します。 C819GW-LTE-MNA-AK9 は、非強化型 Cisco 819 シリーズ ルータです。 3GPP 準拠の場合、この SKU の拡張温度範囲は -15 ～ 50C です。3GPP 非準拠の場合は -15 ～ 55C です。 この SKU のデュアル SIM は、同じ地域内で共通の FW テクノロジーを使用して、LTE および HSPA ベースのネットワークで高い信頼性とセルラー マルチホーミング機能を提供します。北米の SKU のデュアル SIM は、異なる FW テクノロジーを使用してスイッチオーバーを提供します。 （注） これは 4G+ WIFI SKU です。この SKU は、MC7354MNA モデムを使用して、Verizon、ATT、Sprint、カナダなどすべての北米のキャリアをサポートします。	• LTE • HSPA+ • EVDO Revison A（DOrA） • CDMA • EDGE/GPRS/GSM	北米	LTE： • 700 MHz（帯域 13） • 700 MHz（帯域 17） • 800 MHz（帯域 5） • 1900 MHz（帯域 2） • 1900 MHz（帯域 25） • AWS 1700/2100 MHz（帯域 4） HSPA+： • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） • AWS 1700/2100 MHz（帯域 4） CDMA および EVDO Revision A： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） EDGE/GPRS/GSM： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
C819GW-LTE-GA-EK9	C819GW-LTE-GA-EK9 はグローバル ワイヤレス ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7304 モデムが付属します。 C819GW-LTE-GA-EK9 は、非強化型 Cisco 819 シリーズ ルータです。 3GPP 準拠の場合、この SKU の拡張温度範囲は -15 ～ 50oC です。3GPP 非準拠の場合は -15 ～ 55oC です。 この SKU のデュアル SIM は、同じ地域内で共通の FW テクノロジーを使用して、LTE および HSPA ベースのネットワークで高い信頼性とセルラー マルチホーミング機能を提供します。デュアル SIM は、異なる FW テクノロジーを使用してスイッチオーバーを提供します。 （注） これは、グローバルおよびオーストラリア市場向けの 4G+ WIFI SKU です。	• LTE • HSPA+ • EDGE/GPRS/GSM	グローバル（ヨーロッパおよびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） HSPA+： • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） EDGE/GPRS/GSM： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz
C819G-LTE-MNA-K9	C819G-LTE-MNA-K9 はグローバル ワイヤレス ネットワーク専用のマルチモード LTE SKU で、Sierra Wireless 社製 MC7354-MNA モデムが付属します。 C819G-LTE-MNA-K9 は、非強化型 Cisco 819 シリーズ ルータです。 3GPP 準拠の場合、この SKU の拡張温度範囲は -15 ～ 50C です。3GPP 非準拠の場合は -15 ～ 55C です。 この SKU のデュアル SIM は、同じ地域内で共通の FW テクノロジーを使用して、LTE および HSPA ベースのネットワークで高い信頼性とセルラー マルチホーミング機能を提供します。デュアル SIM は、異なる FW テクノロジーを使用してスイッチオーバーを提供します。 （注） この SKU には WiFi モジュールはありません。	• LTE • HSPA+ • EDGE/GPRS/GSM • CDMA • EVDO	グローバル（ヨーロッパおよびオーストラリア）	LTE： • 850 Mhz（帯域 19） • 1500 Mhz（帯域 21） • 2100 Mhz（帯域 1） 3G（UMTS、HSPA+、HSPA）： • 800 Mhz（帯域 6） • 850 Mhz（帯域 5） • 850 Mhz（帯域 19） • 2100 Mhz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 Mhz • 900 Mhz • 1800 Mhz • 1900 Mhz

表 3 Cisco 880 および Cisco 890 シリーズ ISR でサポートされる 4G LTE SKU

SKU ID	モード	動作領域	周波数帯域	説明
C881G-4G-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 880 シリーズ ISR。C881G-4G-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C887VAG-4G-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 880 シリーズ ISR。C887VAG-4G-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C896VAG-LTE-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C896VAG-LTE-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C897VAG-LTE-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C897VAG-LTE-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C897VAMG-LTE-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C897VAMG-LTE-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C898EAG-LTE-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C898EAG-LTE-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C899G-LTE-GA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（ヨーロッパ、ニュージーランド、およびオーストラリア）	LTE： • 800 MHz（帯域 20） • 900 MHz（帯域 8） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C899G-LTE-GA-K9 には Sierra Wireless MC7304 モデムが付属しています。
C899G-LTE-VZ-K9	• LTE • EVDO Rev-A • 1xRTT	北米（Verizon）	LTE： • AWS（帯域 4） • 700 MHz（帯域 13） • PCS 1900 MHz（帯域 25） 3G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） 2G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10）	Verizon Wireless ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C899G-LTE-VZ-K9 には Sierra Wireless MC7350 モデムが付属しています。
C899G-LTE-NA-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	北米（AT&T、Bell-Canada、Roger、Telus、およびその他の米国とカナダの GSM/LTE 事業者）	LTE： • AWS（帯域 4） • 700 MHz（帯域 5） • 850 MHz（帯域 17） • 1900 MHz（帯域 2） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 1900 MHz（帯域 2） • AWS（帯域 4） • 850（帯域 5） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	米国およびカナダのワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C899G-LTE-NA-K9 には Sierra Wireless MC7354 モデムが付属しています。
C899G-LTE-ST-K9	• LTE • EVDO Rev-A • 1xRTT	北米（Sprint）	LTE： • AWS（帯域 4） • 700 MHz（帯域 13） • PCS 1900 MHz（帯域 25） 3G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10） 2G： • 800 MHz（帯域クラス 0） • 1900 MHz（帯域クラス 1） • 800 MHz（帯域クラス 10）	Sprint Wireless ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C899G-LTE-ST-K9 には Sierra Wireless MC7350 モデムが付属しています。
C899G-LTE-JP-K9	• LTE • HSPA+ • HSPA • UMTS • EDGE • GPRS	グローバル（日本）	LTE： • 800 MHz（帯域 20） • 850 MHz（帯域 19） • 900 MHz（帯域 8） • 1500 MHz（帯域 21） • 1800 MHz（帯域 3） • 2100 MHz（帯域 1） • 2600 MHz（帯域 7） 3G（UMTS、HSPA+、HSPA）： • 800 MHz（帯域 6） • 850 MHz（帯域 5） • 900 MHz（帯域 8） • 1900 MHz（帯域 2） • 2100 MHz（帯域 1） 2G（GSM、EDGE、GPRS）： • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz	グローバル ワイヤレス ネットワーク用のマルチモード LTE 機能を備えた Cisco 890 シリーズ ISR。C899G-LTE-JP-K9 には Sierra Wireless MC7330 モデムが付属しています。

ゲートウェイ	Serving Gateway（SGW）は、ユーザ プレーンのモビリティ アンカーとしても機能する一方で、ユーザ データ パケットをルーティングおよび転送します。また、LTE および他の 3 GPP 技術間のモビリティ アンカーでもあります。Packet Data Network（PDN）ゲートウェイ（PGW）は、ユーザ機器（UE）のトラフィックが出入りするポイントになることによって、UE から外部パケット データ ネットワークへの接続を提供します。 UE は複数の PDN にアクセスするために複数の PGW との同時接続を持つ場合があります。PGW は、ポリシー施行、各ユーザへのパケット フィルタリング、課金サポート、合法的傍受、およびパケット スクリーニングを実行します。PGW のもう一つの主な役割は、3GPP と非 3GPP 技術との間のモビリティ アンカーとして機能することです。後者には、WiMAX や 3GPP2（CDMA 1X、EvDO）などがあります。 System Architecture Evolution GW（SAE GW）は、Evolved Packet Core（EPC）内の PGW および SGW 機能を扱うエンティティです。
RNC	Radio Network Controller（RNC）は、接続先の Radio Access Network（RAN）の制御に責任を持ちます。RNC は、無線リソース管理および一部のモビリティ管理機能を実行し、ユーザ データがモバイルへまたはモバイルから送信される前に暗号化が実行されるポイントです。RNC はメディア ゲートウェイ（MGW）を介して回線交換のコア ネットワークに接続します。
BTS	Base Transceiver Station。
BSC	Base Station Controller。
SGSN	Service GPRS Support Node。

4G GPS と NMEA

Cisco IOS Release 15.3(3)M 以降のリリースでは、地理的な場所の情報を提供する Global Positioning System（GPS）機能が、サポート対象の Cisco 819 シリーズ 4G LTE ISR および Cisco 4G LTE EHWIC でデフォルトでイネーブルになりました。Cisco C880 シリーズおよび Cisco C890 シリーズ 4G LTE ISR では、GPS もデフォルトでイネーブルになっています。

アクティブ GPS は SubMiniature version A（SMA）ポートでサポートされます。アクティブ GPS アンテナはスタンドアロン モードでのみサポートされます。アクティブ GPS アンテナには、適切な信号レベルを GPS レシーバに提供しながら、同軸ケーブル損失を回避するのに十分なゲインを可能にする、組み込みの低ノイズ増幅器が含まれます。アクティブ GPS アンテナの動作には、GPS レシーバ SMA ポートからの電力が必要です。詳細については、「例：GPS アプリケーションのホスト サーバへの接続」を参照してください。

米国海洋電子機器協会（NMEA）規格では、GPS データを G EHWIC と Cisco 819 ISR のいずれかから仮想 COM ポートおよび TCP/IP イーサネット接続を介して、市販の GPS ベースのアプリケーションが動作する海洋向けデバイス（Windows ベースの PC など）にストリーミングします。

次の GPS および NMEA 機能が、Cisco 4G LTE EHWIC、Cisco 819 シリーズ 4G LTE ISR、Cisco C880 シリーズ 4G LTE ISR、および Cisco C890 シリーズ 4G LTE ISR でサポートされています。

• GPS スタンドアロン モード（衛星ベースの GPS）。

• Cisco IOS CLI 表示座標。

• NMEA 形式 GPS データをエクスポート可能な仮想および物理シリアル ポート。

• ルータ マップ位置を表示する外部アプリケーション。

• CISCO-WAN-3G-MIB 内のオブジェクトは GPS および NMEA 機能に対応。

• Cisco 4G LTE EHWIC は IP NMEA ストリーミング オプションにのみ対応。

• Cisco 819 シリーズ 4G LTE ISR、Cisco C880 シリーズ 4G LTE ISR、および Cisco C890 シリーズ 4G LTE ISR は IP またはシリアル NMEA ストリーミング オプションのいずれかをサポートします。

---

（注） A-GPS モードはサポートされていません。

GPS アンテナのセットアップ手順については、『 Cisco 4G Indoor/Outdoor Active GPS Antenna (GPS-ACT-ANTM-SMA)』マニュアルを参照してください。

例：GPS アプリケーションのホスト サーバへの接続

GPS アプリケーションをホストするリモート サーバに NMEA データをフィードできます。サーバは、イーサネット ケーブルを使用して、または LAN あるいは WAN ネットワーク経由でルータに接続できます。アプリケーションでシリアル ポートをサポートしている場合、シリアル ポート エミュレーション プログラムを実行して、LAN または WAN 接続で仮想シリアル ポートを作成します。

---

（注） Microsoft Streets & Trips は、Microsoft の Web サイトからダウンロードできる、ライセンス ソフトウェアです。

Cisco 819 ISR を IP 経由で Microsoft Streets & Trips が動作する PC に接続するには、次の手順を実行します。

---

ステップ 1 イーサネット ケーブルで PC とルータをつなげます。

ステップ 2 PC とルータで ping を実行できることを確認します。

ステップ 3 PC のシリアル ポート リダイレクタを起動します。

ステップ 4 show line コマンドを特権 EXEC モードで実行して、ルータ上の NMEA ポートを検索します。

ステップ 5 ルータの NMEA ポートに接続する仮想シリアル ポートを作成します。

ステップ 6 PC で Microsoft Streets & Trips を起動します。

ステップ 7 [GPS Menu] を選択します。

ステップ 8 [Start Tracking] をクリックします。

ステップ 9 ルータで show cellular gps コマンドの出力で位置フィックスを取得した場合、現在位置がグラフに示され、マップ上のその地点を中心とする円で赤茶色のドット カーソルが表示されます。

---

（注） 位置フィックスをまだ取得していない場合、Microsoft アプリケーションはタイム アウトとなって切断されます。

ショート メッセージ サービス（SMS）機能

Cisco 4G LTE EHWIC、Cisco 819 シリーズ 4GLTE ISR、Cisco C880 シリーズ 4G LTE ISR、および Cisco C890 シリーズ 4G LTE ISR は、SMS メッセージの受信、送信、アーカイブ、削除をサポートします。このサポートには、最大 25 通の受信テキスト表示機能、それ以上のメッセージのカスタム ファイル ロケーションへのアーカイブが含まれます。SMS は複数の通信事業者でサポートされています。Cisco 4G LTE EHWIC、Cisco 819 シリーズ 4GLTE ISR、Cisco C880 シリーズ 4G LTE ISR、および Cisco C890 シリーズ 4G LTE ISR はまた、必要に応じて LTE SMS から 3G および 2G SMS テクノロジー に復元する機能を有しています。

Cisco 4G LTE ISR の背後にある送信側デバイスは、メッセージが受信者のルータに到達するまで、セルラー タワーを介して 4G セルラー リンク上で SMS テキスト メッセージを送信し、その後受信者のルータが受信者のデバイス（携帯電話など）に通知します。受信デバイスは、送信側デバイスに対する応答を返すために同じプロセスを使用します。図 2 で、モバイル デバイスから発信側デバイスへのフローについて説明します。SMS 送信が動作するために、エンド ユーザにはテキスト対応デバイス、さらに任意でテキスト向けプランが必要です。エンド ユーザがテキスト向けプランを使用していない場合、標準の SMS 料金がテキスト転送に適用されます。

SMS によるデータ コールバック機能を使用すれば、お客様は Cisco 4G LTE ISR にテキスト メッセージを送信することでデータ接続をセットアップできます。この機能には、発信側番号を使用したメッセージ スクリーニングが含まれ、これにより機能のセキュリティを高め、不正なコールバック要求を排除できます。

図 2 SMS ネットワーク



SIM カードの使用

Cisco 4G LTE EHWIC、Cisco 819 シリーズ 4GLTE ISR、Cisco C880 シリーズ 4G LTE ISR、および Cisco C890 シリーズ 4G LTE ISR には、サービス プロバイダーから提供されるアクティブな SIM カードが必要です。SIM カードは通常ロックが解除された状態で提供され、個人識別番号（PIN）なしで使用できるようになっています。SIM がアンロックされている場合、EHWIC に挿入して承認コードなしで使用できます。

SIM は、初期状態でサービス プロバイダーによって定義される、PIN コード（4 ～ 8 桁）によってロックすることができます。PIN コードについては、サービス プロバイダーにお問い合わせください。

SIM ロック機能では、PIN コードによる SIM のロックと解除が実行でき、許可されたデバイスでのみ使用可能にすることができます。コンソールまたは ISR への Telnet/SSH 経由で Cisco IOS CLI を使用して、SIM のロックおよび解除処理を実行します。

SIM ロックが行われた後は、同じ PIN を使用して認証が実行されない限り、コールを開始できません。認証は、PIN の設定を通して Cisco IOS によって自動的に実行されます。自動 SIM 認証に対するこの必須設定は、Cisco IOS CLI を使用してルータのスタートアップ コンフィギュレーションの一部として行われます。

Cisco IOS 設定が行われると、ISR は LTE 接続を開始できます。ISR は、LTE 接続の前に、設定された PIN を使用して認証します。Cisco IOS PIN 設定が不足しているか、PIN が正しくない場合は、SIM 認証は失敗し、接続は開始されません。

ロックされた SIM が別の ISR または別のデバイスに移動された場合、またはロックされた SIM が存在する EHWIC が同じ ISR 内の別の EHWIC スロットに移動された場合、ISR 設定を変更する必要があります。設定は ISR EHWIC スロット番号に固有のセルラー コントローラに関連付けられます。これにより、SIM カードが承認されていないデバイスによっては使用されないことが保証されます。または、単一の ISR 内に複数の LTE EHWIC がある場合は、各 LTE EHWIC/SIM に適切な PIN が適用されることが保証されます。LTE 接続を正常に開始するには、新規デバイスまたは新規セルラー コントローラ スロットで、認証コマンドが（SIM のロックに使用する同じ PIN で）定義されている必要があります。

次の手順を使用して SIM を設定します。

• 「PIN コードを使用した SIM カードのロックおよびアンロック」

• 「SIM コンフィギュレーションのモデム プロファイルの適用」

---

データ アカウントのプロビジョニング

3G または 4G EHWIC にモデムをプロビジョニングするために、1 つ以上のモデム データ プロファイルを作成できます。1 つ以上（デュアル）SIM カードでサービス プロバイダーのアクティブ ワイヤレス アカウントがインストールされている必要があります。モデム データ プロファイルはモデム内に事前に設定されています。

モデムのサービス可用性と信号の強さを確認し、モデム データ プロファイルの作成、変更、削除を実行するには、次のタスクが使用されます。

• 「モデム信号強度およびサービス可用性の確認」

• 「モデム データ プロファイルの作成、変更、削除」

IP マルチメディア サブシステム プロファイル

IP マルチメディア サブシステム（IMS）プロファイルはセッションを確立し、モデム設定の一部であって、モデムの NVRAM に格納されます。IMS ネットワークはアクセスに依存しない、標準ベースの IP 接続サービスで、一般的なインターネット ベースのプロトコルを使用してエンド ユーザにさまざまなタイプのマルチメディア サービスを有効にします。詳細については、「モデム データ プロファイルの作成、変更、削除」を参照してください。

4G LTE LED

表 4 に、4G LTE EHWIC および 819 ISR の LED の動作を示します。



Cisco C880 および Cisco C890 シリーズ 4G LTE ISR での 4G LTE LED については、次のリンクを参照してください。

http://www.cisco.com/c/en/us/td/docs/routers/access/800/hardware/installation/guide/800HIG/prodoverview.html#pgfId-1181416

---

モデム信号強度およびサービス可用性の確認

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. show cellular unit network

2. show cellular unit radio

3. show cellular unit profile

4. show cellular unit security

5. show cellular unit all

手順の詳細



モデム データ プロファイルの作成、変更、削除

Cisco 4G LTE EHWIC、Cisco 819 シリーズ 4G LTE ISR、Cisco C880 シリーズ 4G LTE ISR および Cisco C890 シリーズ 4G LTE ISR で、複数プロファイルを作成できます。一部のモデムのデフォルトのインターネット プロファイル番号は次のとおりです。

• MC7700 - プロファイル 1

• MC7710 - プロファイル 1

• MC7750 - プロファイル 3

• MC7304 - プロファイル 1

• MC7350 - プロファイル 3

• MC7354 - プロファイル 1

各 SKU でサポートされるモデムの詳細については、 表 1 、 表 2 、および 表 3 を参照してください。

データ プロファイルの作成、変更、削除に関する使用上のガイドライン

データ プロファイルの設定では、次のガイドラインにしたがってください。

• モデムにデータ プロファイルが付属している場合（AT&T、Sprint、Verizon など）、通常はプロファイル関連の変更は不要です。

• 接続タイプ用にプロファイル パラメータの変更が必要な場合は、原則として、デフォルト プロファイル内で変更を実施します。

• プロファイル タイプを別々に設定し、それぞれ異なる接続で使用したい場合は、APN 名などのパラメータを変えることで、別々のプロファイルを作成することが可能です。なお、一度にアクティブにできるプロファイルは 1 つだけであることに注意してください。

• データ プロファイルを表示するには、 show cellular <> profile コマンドを使用します。データ プロファイルには、アスタリスク（*）が表示されます。

• データ プロファイルはデータ コールの設定に使用されます。別のプロファイルを使用したい場合、そのプロファイルをデフォルトにする必要があります。デフォルト プロファイルを変更するには、 lte sim data-profile number コマンドを使用します。

• 3GPP および 3GPP2 の設定済みプロファイルを確認するには、 debug cellular <0/x/0> message profile コマンドを有効にし、 show cellular 0 profile コマンドを入力します。このデバッグ コマンドは、MC7750 および MC7350 モデムを備えた 4G LTE SKU で適用可能です。

---

（注） MC7750（EHWIC-LTE-4G-V および C819-LTE-4G-V）を使用している場合、ims プロファイル（プロファイル 1、show コマンド内で ** で表示される）の変更は避けるようにしてください。一般的には、APN の更新用に、プロファイル 3 を変更する必要があります。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. cellular unit lte profile [ create | delete ] profile-number [ apn [ authentication [ username password [ bearer-type ]]]]

手順の詳細



設定例

次に、EHWIC-4G-LTE-A でデフォルト プロファイルを変更する例を示します。



次に、 show cellular コマンドの出力例を示します。



次に、デバッグ コマンドを実行する前の show cellular コマンドの出力例を示します。



次に、デバッグ コマンドを実行した後の show cellular コマンドの出力例を示します。

マルチ PDN コンテキスト

この機能は、ルータが複数（現行 2 つ）のパケット データ ネットワークに接続することを可能とします。これにより、ユーザは各 PDN ごとにそれぞれ別々の機能を有効とすることができます。たとえば、1 番目の PDN をパブリック インターネット接続向けに使用し、2 番目の PDN を VPN 接続向けに使用することができます。各 PDN には、IP アドレスと QoS 特性を個別に保持させることができます。

ルータの初期化の際に、2 つの PDN に対応する 2 つのセルラー インターフェイスが作成されます。

• EHWIC 上の cellular 0/x/0 および cellular 0/x/1

• C8xx 上の cellular 0 および cellular 1

これらのインターフェイスは、同じ無線リソースを使用して、2 つの論理インターフェイスとして表示できます。

---

（注） この機能はグローバル、オーストラリア、カナダ、および AT&T SKU でサポートされます。この機能は Sprint および Verizon SKU ではサポートされません。

---

（注） これ以降、EHWIC 上のインターフェイス cellular 0/x/0 および C8xx 上の cellular 0 を 1 番目の PDN と呼び、EHWIC 上の cellular 0/x/1 および C8xx 上の cellular 1 を 2 番目の PDN と呼びます。

2 つの PDN を用意する上で、まず最初の手順として、同時に 2 つのデータ コールを発信するための設定を、セルラー インターフェイスと関連する回線の両方に適用します。

次に、データ ベアラーのプロファイルを、対応するセルラー インターフェイスまたは PDN に関連付けます。この設定は、コントローラ セルラー コンフィギュレーションで、1 番目の PDN にプロファイルを関連付けるだけです。2 番目の PDN のプロファイルは、1 番目の PDN に使用されるプロファイルの 1 つ上のプロファイルとなりますので、注意してください。たとえば、1 番目の PDN がプロファイル 1 を使用する場合、2 番目の PDN にコールが開始されると、2 番目の PDN は自動的にプロファイル 2 を使用します。

対象トラフィックがこれらのセルラー インターフェイスを介してルーティングされた後、データ コールが開始され、各インターフェイスには、携帯電話ネットワークによりそれぞれ個別の IP アドレスと DNS アドレスが割り当てられます。なお、両 PDN が無線リソースを共有する点に注意してください。つまり、スループットを測定する際には、どちらか片方ではなく、両方の PDN の合計のスループットを考慮する必要があります。

設定例については、「例：マルチ PDN の設定」を参照してください。

コール履歴

通話履歴には、最後の 3 つの着信履歴が保持されます。次の詳細が通話履歴に記録されます。

• Tx/Rx バイト

• コールが切断する理由

• コールの継続時間

• 何によってコールが切断されたか（ユーザ、モデム、またはネットワーク）

通話履歴を表示するには、 show cellular unit connection history コマンドを使用します。この機能は、使用するモデム ファームウェアおよび SDK との依存関係があることに注意してください。

次に、コール接続がアップの場合のコマンドの出力例を示します。



次に、コール接続がダウンの場合のコマンドの出力例を示します。

データ コール用の SIM 設定

• 「PIN コードを使用した SIM カードのロックおよびアンロック」

• 「PIN コードの変更」

• 「モデムのセキュリティ情報の確認」

• 「ロックされた SIM の自動認証の設定」

• 「SIM の暗号化ピンの設定」

• 「SIM コンフィギュレーションのモデム プロファイルの適用」

• 「デュアル SIM の設定」

PIN コードを使用した SIM カードのロックおよびアンロック

サービス プロバイダーから提供された SIM カードをロックまたはロック解除するには、この作業を実行します。

---

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の詳細



PIN コードの変更

SIM の PIN コードを変更するには、次のタスクを実行します。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の詳細



モデムのセキュリティ情報の確認

モデムのセキュリティ情報を確認するには、次のタスクを実行します。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の詳細



ロックされた SIM の自動認証の設定

暗号化されていない PIN を設定して、モデムを認証する Card Holder Verification（CHV1）コードをアクティベートすることができます。

---

---

（注） CHV1 を設定するために暗号化されないレベル 0 の PIN を使用する場合は次の手順にしたがってください。暗号化されたレベル 7 の PIN を使用して CHV1 を設定する方法については、「SIM の暗号化ピンの設定」を参照してください。

---

（注） SIM 認証が機能するには、SIM がロックされている必要があります。SIM ステータスを確認するには、show cellular unit security コマンドを使用します。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. configure terminal

2. controller cellular unit

3. lte sim authenticate 0 pin
または
lte sim authenticate 0 pin slot { 0 | 1 }

手順の詳細



SIM の暗号化ピンの設定

暗号化された PIN を設定するには、PIN のスクランブル値を取得する必要があります。スクランブル レベル 7 の PIN を取得し、この暗号化 PIN を使用して検証のために SIM CHV1 コードを設定するには、EXEC モードで次のコマンドを入力します。

---

（注） SIM の暗号化ピンを取得すると、パスワード暗号化を設定し、ユーザ名と関連パスワードを決定し、スクランブルがかかったパスワードをコピーし、スクランブルがかかったパスワードを SIM 認証コマンドで使用することによって、ユーザ名とパスワードが作成されます。スクランブル PIN が取得され、SIM 認証で使用されると、作成されたユーザ名を Cisco IOS コンフィギュレーションから削除することができます。

---

（注） SIM 認証が機能するには、SIM がロックされている必要があります。SIM ステータスを確認するには、show cellular unit security コマンドを使用します。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. configure terminal

2. service password-encryption

3. username name privilege 0 password pin

4. do show run | i name

5. controller cellular unit

6. lte sim authenticate { 0 | 7 } pin
または
lte sim authenticate { 0 | 7 } pin slot { 0 | 1 }

7. exit

8. no username name

9. no service password-encryption

手順の詳細



SIM コンフィギュレーションのモデム プロファイルの適用

手順の概要

1. configure terminal

2. controller cellular unit

3. lte sim data-profile number attach-profile number
または
lte sim data-profile number attach-profile number slot {0 | 1}

手順の詳細



デュアル SIM の設定

デュアル SIM 機能では、アクティブな SIM がネットワークへの接続を失った場合に、フェールオーバー メカニズムが提供されます。

---

（注） デュアル SIM がサポートされるのは、Cisco 819 シリーズ 4G LTE ISR、Cisco C880 シリーズ 4G LTE ISR および Cisco C890 シリーズ 4G LTE ISR のみです。モジュラ型の ISR では複数の 4G EHWIC を搭載することができますが、EHWIC ではデュアル SIM はサポートされません。

デュアル SIM の設定に関する使用上のガイドライン

デュアル SIM の設定では、次のガイドラインに従ってください。

• デフォルトでは、SIM スロット 0 がプライマリ スロットで、スロット 1 がバックアップとなります。

• プライマリ SIM スロットを変更するには、セルラー コントローラ コンフィギュレーション モードで lte sim primary コマンドを使用します。

• lte sim data-profile コマンドを使用して、各 SIM にプロファイルを割り当てます。各 SIM には、データ プロファイルとアタッチ プロファイルが関連付けられています。

• lte sim data-profile コマンド内では、 profile-number が SIM に関連付けられたデータ プロファイルを意味します。 attach-profile-number は、SIM に関連するアタッチ プロファイルです。

• アタッチ プロファイルの詳細が通信事業者から提供されていない、もしくは通信事業者との関連がない場合は、データ プロファイルと同じ番号を割り当てることができます。それ以外の場合、通信事業者固有のアタッチ プロファイル パラメータを使用してプロファイルを作成し、 lte sim data-profile コマンドを使用してプロファイル番号を割り当てます。

手順の概要

1. configure terminal

2. controller cellular unit

3. lte sim primary slot

4. lte sim max-retry number

5. lte sim authenticate [ 0 | 7 ] pin slot { 0 | 1 }

6. lte failover timeout-period

7. lte sim data-profile number attach-profile number slot {0 | 1}

手順の詳細



---

（注） cellular 0 lte sim activate slot <0 or 1> コマンドを使用して SIM を手動でアクティベートできます。

設定例

次に、デュアル SIM を設定する例を示します。



次に、SIM でアクティブ プロファイルを表示する例を示します。



次に、デュアル SIM のステータスを表示する例を示します。

次に、デュアル SIM のステータスを表示する例を示します。

データ コールの設定

データ コールを設定するには、次の手順を実行します。

• 「セルラー インターフェイスの設定」

• 「DDR の設定」

• 「DDR バックアップの設定」

図 3 は一般的なデータ コール設定を示しています。

図 3 EHWIC-4G-LTE でのデータ コールの設定



セルラー インターフェイスの設定

セルラー インターフェイスを設定するには、EXEC モードで開始する次のコマンドを入力します。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

---

（注） Cisco IOS リリース 15.3(3)M および 15.3(1)T 以降、dialer in-band、dialer string、script dialer を含むチャット スクリプト設定は、接続されたモデムの種類に基づいて自動生成されます。3G および 4G EHWIC SKU と固定 3G および 4G ルータは、これらの構成変更をサポートします。

手順の概要

1. configure terminal

2. interface cellular unit

3. ip address negotiated

4. encapsulation slip

5. dialer in-band

6. dialer string string

7. dialer-group group- number

8. exit

9. chat-script script-name "" " AT!CALL " TIMEOUT timeout-value "OK"

10. ip route network-number network-mask { ip-address | interface } [ administrative distance ] [ name name ]

11. dialer-list dialer-group protocol protocol-name { permit | deny | list access-list-number | access-group }

12. line unit

13. script dialer regular-expression

手順の詳細



---

（注） トンネル インターフェイスが ip unnumbered cellular 0/0/0 で設定されている場合、ip address negotiated の代わりに、セルラー インターフェイスでの実際のスタティック IP アドレスを設定する必要があります。セルラー インターフェイスの例については、「例：基本セルラー インターフェイスの設定（Cisco EHWIC-4G-LTE）」を参照してください。

DDR の設定

セルラー インターフェイスに対して DDR を設定するには、EXEC モードで開始する次のコマンドを入力します。

---

（注） EHWIC の場合、unit 引数はルータ スロット、WIC スロット、およびポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. configure terminal

2. interface cellular unit

3. ip address negotiated

4. encapsulation slip

5. dialer in-band

6. dialer pool-member number

7. interface dialer number

8. ip address negotiated

9. encapsulation slip

10. dialer pool number

11. dialer idle-timeout seconds

12. dialer string string

13. dialer-group group- number

14. exit

15. dialer-list dialer-group protocol protocol-name {permit | deny | list access-list-number | access-group}

16. access-list access-list-number permit ip-source-address

17. line unit

18. script dialer regular-expression

19. exit

20. chat-script script-name "" "AT!CALL" TIMEOUT timeout-value "OK"

手順の詳細



DDR バックアップの設定

プライマリ接続をモニタし、必要なときにバックアップ接続を開始するには、ルータで次の方式の 1 つを使用できます。

• バックアップ インターフェイス：スタンバイの状態のまま待機し、プライマリ インターフェイス回線プロトコルがダウンと認識されると、アップ状態になります。

• 浮動スタティック ルート：バックアップ インターフェイスを介する経路に、プライマリ接続のアドミニストレーティブ ディスタンスよりも大きいアドミニストレーティブ ディスタンスがあり、プライマリ インターフェイスがダウンするまで、ルーティング テーブルには存在しません。

• ダイヤラ ウォッチ：ダイヤラ ウォッチは、ダイヤル バックアップをルーティング機能と統合するバックアップ機能です。

バックアップ インターフェイスを使用するインターフェイスの設定

---

（注） セルラー インターフェイスおよびその他の非同期シリアル インターフェイスのバックアップ インターフェイスは設定できません。

1 つまたは複数のインターフェイスを設定してバックアップ インターフェイスを使用するには、グローバル コンフィギュレーション モードの最初で次のコマンドを使用します。

手順の概要

1. interface type number

2. backup interface cellular number

3. backup delay enable-delay-period disable-delay-period

手順の詳細



4G GPS および NMEA データ ストリーミングのイネーブル化

NMEA 2.0 に対応した外部の GPS プロッター アプリケーション向けに GPS NMEA データ ストリーミングをイネーブルにできるのは、Cisco 4G LTE EHWIC、Cisco 819 シリーズ 4G LTE ISR、Cisco C880 シリーズ 4G LTE ISR、Cisco C890 シリーズ 4G LTE ISR になります。

---

（注） EHWIC の場合、unit 引数でルータ スロット、WIC スロット、ポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. configure terminal

2. controller cellular unit

3. （任意）lte gps enable

4. lte gps mode standalone

5. lte gps nmea {ip | serial [ streaming ]}
または
lte gps nmea

6. end

7. show cellular unit gps

8. show cellular unit gps detail

9. show running

10. show line

11. telnet ip address port

手順の詳細

4G SMS メッセージングの設定

---

（注） EHWIC のコンテキストでは、unit 引数でルータ スロット、WIC スロット、ポートをスラッシュで区切って指定します（0/0/0）。Cisco 800 シリーズ 4G LTE ISR の場合、unit 引数はすべてのコマンドでスロット「0」を指定します。

手順の概要

1. configure terminal

2. controller cellular unit

3. lte sms archive path FTP-URL

4. cellular unit lte sms view { all | ID | summary }

5. end

6. show cellular unit sms

7. cellular unit lte sms send number

8. cellular unit lte sms delete [ all | id ]

手順の詳細



QoS

Quality of Service（QoS）は、ネットワークの輻輳時に特定のサービスの優先処理を保証します。LTE ネットワークでは、QoS はユーザ機器（UE）とパケット データ ネットワーク（PDN）ゲートウェイの間に実装されます。QoS 処理は、関連するデータ ベアラーのセットに適用されます。ベアラーは、特定のタイプ オブ サービス（ToS）を伝送する PDN ゲートウェイと UE の間における仮想データ パスで、VoIP などが例として挙げられます。ベアラーはトラフィック フロー テンプレート（TFT）パラメータと呼ばれるパラメータのセットで識別されます。エンドツーエンドでベアラー レベルの QoS が実現できるよう、IOS やネットワーク設定の両方で、これらのベアラーに帯域幅関連パラメータが適用されます。たとえば、VoIP トラフィックは、保証された帯域幅を割り当てられた特定のベアラーによって伝送され、別のベアラーによって受け渡される Web ブラウザのトラフィックよりも優先されます。

ISRG2 ルータの Cisco 4G-LTE インターフェイスは、ネットワーク側から開始された QoS のみサポートします。ある UE との間に QoS が登録されている場合、その UE がネットワークに接続した後に、ネットワークが UE とコア ネットワークの間にベアラーを確立します。それ以外の場合は、デフォルトのデータ ベアラーのみが UE とネットワークとの間で作成されます。これらの専用ベアラーを確立するのに、ユーザによる操作は必要ありません。

ISRG2 ルータの Cisco 4G-LTE インターフェイスは、最大 8 つのベアラーをサポートします。これらのベアラーは、コア ネットワークへの接続後に UE にダウンロードされるトラフィック フロー テンプレート（TFT）パラメータに基づいて作成されます。ホスト ルータは、トラフィック全体をシェーピングするように設定する必要があります。同様に、ルータの IOS QoS 設定パラメータは、登録済みの LTE QoS パラメータと一致するように設定する必要があります。サービスが 3G にフォールバックすると、UE はプライマリ PDP コンテキストを設定し、単一の PDP コンテキストを介したすべてのトラフィック フローとともに、専用ベアラーが削除されます。

機能制限

QoS には、次の制約事項が適用されます。

• UE 側から開始された QoS はサポートされません。

• QoS のパラメータは、ユーザとキャリアのサービス契約によって決定されます。

• IOS QoS 設定は、サービス プロバイダー ネットワークの登録済み QoS と一致している必要があります。登録済みの LTE QoS のパラメータを変更した場合、対応する内容が IOS QoS 設定に反映される必要があります。

QoS の設定の前提条件

LTE QoS は、Cisco IOS 15.5(1)T 以降のリリースでサポートされます。

Quality of Service の設定

図 4 は、4G LTE ネットワークでの QoS 実装の概略図です。

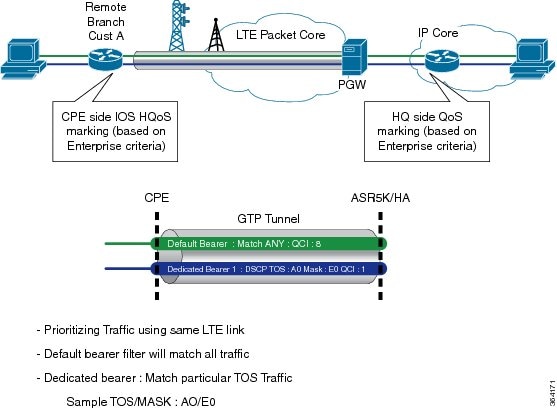

図 4 4G LTE ネットワークでの QoS

次の例は、推奨設定のサンプルを示しています。この例では、次のようになります。

• エンドユーザからのトラフィックは、ISRG2 ルータでマーキングされます。これによりお客様は、キャリアが提供する LTE QoS ポリシーを使用してトラフィックをマッピングすることができます。

• エンド ユーザのデバイスからのトラフィックは入力インターフェイスでマーキングされ、出力インターフェイスでポリシングされます。出力インターフェイスでのポリシングは、キャリアが提供するポリシーに基づいて実行できます。

• 広域携帯電話ネットワークは共有メディアであるため、可変帯域幅環境です。出力インターフェイス（セルラー インターフェイス）で効果的なトラフィック制御ポリシーを設計および実装することで、無線リソースを効率的に活用しビジネス クリティカルなアプリケーションをサポートできます。IOS QoS を正しく機能させるためには、トラフィック シェーピングを目的とする適切な LTE 帯域幅を、エンド ユーザの責任で決定していただく必要があります。

この例では、キャリアが次の LTE ポリシーを提供します。

• 1 デフォルト ベアラー：ベスト エフォート

• 1 非 GBR 専用ベアラー：DSCP CS4 を許可：500 Kbps までのレート制限

• 1 GBR 専用ベアラー：DSCP CS5 を許可：50 Kbps までのレート制限

• 全体の平均帯域幅を考慮し、出力トラフィックは 1.5 Mbps にシェーピングされています

図 5 に、入力トラフィックのマーキング ポリシー設定を示します。

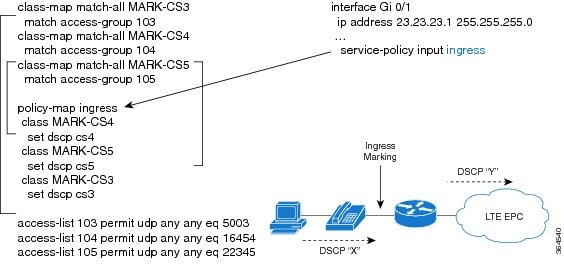

図 5 入力トラフィックのマーキング ポリシー 設定

図 6 に、出力クラス ベースのトラフィック制御ポリシー設定を示します。

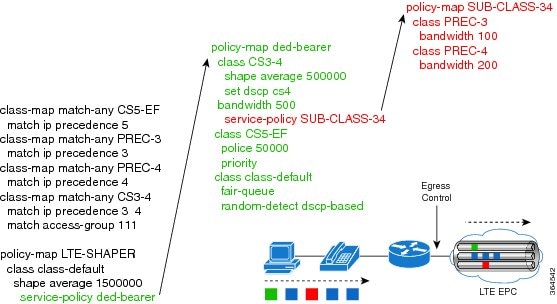

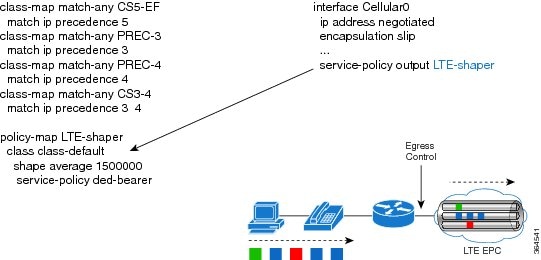

図 6 出力クラス ベースのトラフィック制御ポリシー設定

QoS 機能の設定の詳細については、『 Quality of Service Solutions Configuration Guide Library, Cisco IOS Release 15M&T 』を参照してください。

QoS のトラブルシューティング

ルータのブートアップ時に QoS がイネーブルである場合や、モデムがネットワークに接続する場合に、セルラー インターフェイスが、ユーザに syslog メッセージを通知します。また、TFT プロファイルがコア ネットワークにより追加、削除、変更された場合にもメッセージが送信されます。ユーザは、自身の側の設定を TFT プロファイルに一致するように変更する必要があります。 表 5 は、さまざまなイベントで生成される syslog メッセージの一覧です。

例：基本セルラー インターフェイスの設定（Cisco EHWIC-4G-LTE）

次に、プライマリとして使用されるようセルラー インターフェイスを設定し、デフォルト ルートとして設定する例を示します。

例：基本セルラー インターフェイスの設定（Cisco 819 4G LTE ISR）

次に、プライマリとして使用され、デフォルト ルートとして設定されるセルラー インターフェイスを設定する例を示します。

常時接続のセルラー インターフェイスの設定

ここでは、次の設定例について説明します。

• 「外部ダイヤラ インターフェイスを使用しないダイヤラウォッチの設定」

• 「外部ダイヤラ インターフェイスを使用する dialer-persistent の設定」

外部ダイヤラ インターフェイスを使用しないダイヤラウォッチの設定

次に、外部ダイヤラ インターフェイスを使用しないダイヤラウォッチを設定する例を示します。太字テキストはダイヤラウォッチに固有の重要なコマンドを示します。

外部ダイヤラ インターフェイスを使用する dialer-persistent の設定

次に、外部ダイヤラ インターフェイスを使用する dialer-persistent を設定する例を示します。太字テキストは dialer-persistent に固有の重要なコマンドを示します。

例：セルラー インターフェイスの設定を介した GRE トンネル

次に、GRE トンネル インターフェイスが ip address unnumbered cellular interface で設定されている場合に、スタティック IP アドレスを設定する例を示します。

---

（注） GRE トンネルの設定は、サービス プロバイダーが LTE インターフェイスのパブリック IP アドレスを提供している場合にだけサポートされます。

---

（注） プライベート IP アドレスを使用するサービス プロバイダーの場合、ポイントツーポイント スタティック GRE トンネルの一方のエンドをプライベート IP アドレスに、もう一方のエンドをパブリック IP アドレスに設定することはできません。

NAT および IPsec を使用したバックアップとしての 4G LTE ワイヤレス WAN

次に、NAT および IPSec をバックアップとして、ルータ上に 4G-LTE ワイヤレス WAN を設定する例を示します。

---

（注） 送受信速度は設定できません。実際のスループットは、携帯電話ネットワーク サービスによって異なります。

---

（注） プライベート IP アドレスを使用するサービス プロバイダーに対して、crypto ipsec transform-set esp コマンド（つまり、esp-aes esp-sha256-hmac...）を使用します。
