モジュラ サービス カード（MSC）の交換手順
このマニュアルでは、Cisco CRS-1 シリーズ キャリア ルーティング システム 16 スロット ライン カード シャーシの モジュラ サービス カード（MSC）の取り外し方と取り付け方について説明します。
製品番号および関連文書
•
製品番号
• 関連マニュアル
ハードウェア マニュアル
• Planning a Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis Site
• Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description
• Installing the Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
• Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information
ソフトウェア マニュアル
Cisco CRS-1 シリーズ キャリア ルーティング システムに対応するソフトウェア マニュアルの全リストについては、http://www.cisco.com にアクセスし、「 About Cisco IOS-XR Software Documentation 」を参照してください。
Modular Services Card （MSC; モジュラ サービス カード）の取り外しと取り付けの前に
モジュラ サービス カードの取り外しおよび取り付けを行なう前に、次の項をよく読んでください。
• 静電気放電の防止
安全に関する注意事項
このマニュアルに記載されている作業を実施する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
次の注意事項は、安全を確保し、機器を保護するためのものです。この注意事項には、起こりうる危険な状況がすべて網羅されているわけではありません。作業時には十分に注意してください。
（注） カードの取り付け、構成、または取り付けたカードのトラブルシューティングを行う前に、『Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information』に記載されている安全上の警告を確認してください。
• 重く一人で持ち上げられそうもない機器は、一人で持ち上げようとしないでください。
• 取り付け作業中および取り付け作業後は、作業領域を清潔に保ち、埃などがないようにしてください。レーザーを使用しているコンポーネントに埃やゴミが入らないようにしてください。
• 工具およびルータのコンポーネントが通行の妨げにならないようにしてください。
• MSC、PLIM、またはその関連コンポーネントを扱う際には、たるみの多い衣服や装身具など、ルータに引っかかる恐れのあるものを身に着けないでください。
• シスコの機器は、その仕様や使用手順に従って使用することで安全に動作します。
• 取り付けは国および地域の電気規約に従う必要があります。米国では、National Fire Protection Association （NFPA） 70 の「United States National Electrical Code」、カナダでは、Canadian Electrical Code の part I、「CSA C22.1」、その他の国については、国際電気標準会議（IEC） 364 の part 1～part 7 に従ってください。
静電気放電の防止
Electrostatic Discharge （静電気放電）により、装置や電子回路が損傷を受けることがあります（静電破壊）。静電破壊は電子部品の取り扱いが不適切な場合に発生し、故障または間欠的な障害をもたらします。ネットワーク装置やそのコンポーネントを取り扱う際は、常に静電気防止用ストラップを使用することをお勧めします。
ESD による損傷を防ぐために、次の注意事項に従ってください。
• 必ず、静電気防止用リストまたはアンクル ストラップを肌に密着させて着用してください。接続コードの装置側をルータの ESD 接続ソケット、またはシャーシの塗装されていない金属面に接続します。
• カードを取り扱うときは、イジェクト レバー（ある場合）または金属製カード キャリアの端だけを持ってください。基板またはコネクタ ピンには手を触れないでください。
• 取り外したカードは、基板側を上向きにして、静電気防止面に置くか、静電気防止用袋に収めてください。コンポーネントを返却する場合は、取り外した後、ただちに静電気防止用袋に入れてください。
• カードと衣服が接触しないように注意してください。リスト ストラップは身体の静電気から基板を保護するだけです。衣服の静電気が、静電破壊の原因になることがあります。
カードの取り付けと取り外しに関する注意事項
カードの取り付けと取り外しに関する注意事項は次のとおりです。
• Online Insertion and Removal （OIR; ホットスワップ）をサポートしているので、ルータが動作中でもカードの取り外しと取り付けが可能です。OIR は、ネットワーク上のユーザの手をわずらわすことなくカードの取り外しと取り付けを行うことができる方法で、すべてのルーティング情報を維持しながら確実にセッションを保持できます。ソフトウェアへの通知や電源のリセットは必要ありません。しかしカードを取り外す前に shutdown コマンドを使用することもできます。
• ライン カード シャーシ内の各種カードや PLIM はイジェクト レバーと非脱落型ネジでシャーシに取り付けれられています。ミッドプレーン コネクタからカードや PLIM を取り外すには、2 つのイジェクト レバーを使用します。イジェクト レバーと非脱落型ネジの正確な位置はカードの種類によって若干の違いがありますが、大概は同じ位置、つまりカードの前面プレートの上端と下端にあります。次の図に、イジェクト レバーと非脱落型ネジの位置を示します（図は MSC の場合）。
次の図に、イジェクト レバーの操作方法を示します。両方のレバーを同時に操作することが重要です。
• カードの取り付けは、シャーシの初期設置作業のときに、以下の順序で行うことをお勧めします。
–カードは常に空スロットを端から順に埋めていくように取り付けます。シャーシは、RP、LCFC、およびファブリック スロットが空の状態で出荷されます。
–RP カードを最初に取り付けます。左側のカードを右側のものより先に取り付けます。両方の RP カードを完全に取り付けてからネジを締めます。
–同様の方法で S123 カードを 1 シェルフずつ取り付けます。
–MSC と PLIM の場合は、インピーダンス キャリアを 1 つ外してから、使用するボードを取り付けてネジを締めます。この作業を繰り返してすべてのカードと PLIM を取り付けます。
（注） 各カードの取り付け方法の詳細は、該当のマニュアルを参照してください。
ケーブル管理ブラケットに関する情報
Cisco CRS-1 シリーズ キャリア ルーティング システムには、ケーブル管理システムが付属しています。このシステムは、さまざまなカードに接続するインターフェイス ケーブルを整理し、邪魔になったり過度に折り曲げられることがないようにします。
ライン カード シャーシは、ミッドシャーシとシャーシ前面用のアッパーシャーシ水平ケーブル管理ブラケットが事前に取り付けられた状態で出荷されます。このシャーシには、オプションでシャーシ後部用の上部シャーシ水平ケーブル管理ブラケットを取り付けることができます。
次の図に、ミッドシャーシ ケーブル管理ブラケットを示します。
図3 ミッドシャーシ ケーブル管理ブラケット（シャーシの前面のみ）
モジュラ サービス カード（MSC）の取り外し方と取り付け方
MSC の取り外し
ここでは、ライン カード シャーシから MSC を取り外す方法を説明します。MSC に関する詳細は、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
次の図に示す Modular Services Card （MSC; モジュラ サービス カード）は、Cisco CRS-1 シリーズ ルータ システムのレイヤ 3 転送エンジンです。MSC は、いろいろなタイプの Physical Layer Interface Module （PLIM; 物理レイヤ インターフェイス モジュール）と組み合わせて多様なインターフェイスが提供できます。
MSC は利用可能な MSC スロットならどれにでも挿入でき、ミッドプレーンに直接接続できます。新規の MSC を取り付ける場合は、まずはじめに使用するスロットから MSC インピーダンス キャリアを取り外す必要があります。

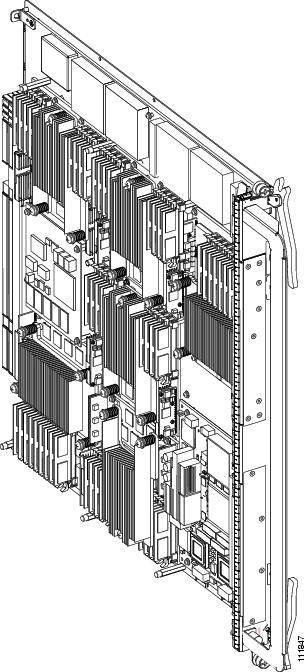

図4 Modular Services Card （MSC; モジュラ サービス カード）
ステップ
MSC を取り外すには、次の図を参照して、次のステップに従います。
ステップ 1 静電気防止用ストラップを手首または足首に着用し、ESD クリップをシャーシまたは塗装されていない金属面に取り付けます。
ステップ 2 ドライバを使用して、各 MSC イジェクト レバー横の非脱落型ネジを緩めます。
ステップ 3 イジェクト レバーを同時に前面プレートから離れるように回転させ、MSC をミッドプレーンから外します。
ステップ 4 両手でイジェクト レバーを掴み、MSC を静かにスロットから半分引き出します。MSC をスロットから引き出すのにブラケットは使わないでください。
ステップ 5 一方の手を MSC の下に添えて MSC を導きます。MSC のプリント基板、コンポーネント、またはコネクタ ピンには触れないでください。
ステップ 6 取り外した MSC は、静電気防止用マットの上に置くか、返却する場合はただちに静電気防止用袋に入れてください。
ステップ 7 MSC スロットを空けたままにしておく場合は、シャーシに埃が入らないようにし MSC の区画に適切な通気が保たれるよう、MSC インピーダンス キャリアを取り付けます。
ステップ 8 EMI シールドと、シャーシ内の通気を適切に維持するために、ドライバを使って各インピーダンス キャリア横の非脱落型ネジを締めます。
MSC の取り付け
ここでは、ライン カード シャーシに MSC を取り付ける方法を説明します。MSC に関する詳細は、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
次の図に示す Modular Services Card （MSC; モジュラ サービス カード）は、Cisco CRS-1 シリーズ ルータ システムのレイヤ 3 転送エンジンです。MSC は、いろいろなタイプの Physical Layer Interface Module （PLIM; 物理レイヤ インターフェイス モジュール）と組み合わせて多様なインターフェイスが提供できます。
MSC は利用可能な MSC スロットならどれにでも挿入でき、ミッドプレーンに直接接続できます。新規の MSC を取り付ける場合は、まずはじめに使用するスロットから MSC インピーダンス キャリアを取り外す必要があります。
図6 Modular Services Card （MSC; モジュラ サービス カード）
前提条件
（注） MSC スロットのタイプ、数、および位置に関する情報は、使用しているルータのインストレーションけおよびコンフィグレーション ガイドを参照してください。
警告 前面プレートに付いているブラケットで MSC を持ち運ばないでください。
ステップ
MSC を取り付けるには、次の図を参照して、次のステップに従います。
ステップ 1 静電気防止用ストラップを手首または足首に着用し、ESD クリップをシャーシまたは塗装されていない金属面に取り付けます。
ステップ 3 MSC の取り付けに使用するスロットから、MSC インピーダンス キャリアを外し、わきに置きます。
（注） インピーダンス キャリアの取り外しと MSC の取り付けは、一度につき 1 つずつ行なってください。他のカードを取り付ける前に、各 MSC が完全にしっかりと取り付けられていることを確認してください。
ステップ 4 交換用の MSC を静電気防止袋またはマットから取り出します。
ステップ 5 両手で MSC を挿入します。一方の手で前面プレートを持ち、もう一方の手を MSC の底面にそえてスロットに導きます。
ステップ 6 PCB が左、キャリアが右になるように MSC の向きを合わせます。カードが簡単にスロットに入らない場合は、向きが間違っていて、誤挿入防止フランジのためにスロットにカードが入らない可能性があります。必要に応じて MSC の向きを正してください。
ステップ 7 MSC をスロットにスライドするとき、イジェクト レバーがピンとかみ合うように正しい向きになっているかどうかを確認します。注意しながら、イジェクト レバーが留め具にかみ合うまで MSC をスロットにスライドし、そこで止めます。
ステップ 8 同時にイジェクト レバーを MSC の前面プレートに向かって回転させます。イジェクト レバーを回転させることで MSC はミッドプレーンに対して正しく装着されます。無理に MSC に力を加えないでください。
（注） 非脱落型ネジが締めにくい場合は、イジェクト レバーが正しくしっかりと各留め具に固定されているかどうか、また MSC がスロットに正しく装着されているかどうかを確かめてください。
ステップ 9 EMI が適切にシールドされ、MSC がミッドプレーンから一部外れることがないように、ドライバを使って各 MSC イジェクト レバー横の非脱落型ネジを締めます。
ステップ 10 付属のネジを使用して、MSC にブラケットを取り付けます。
次の作業について
この作業が終わったら、インピーダンス キャリアを静電気防止用袋に入れ、今後の使用のために保管します。前面カバー外装プレートを元に戻し、カードが正しく取り付けられていることを確認します（次項を参照）。システムの初期設置を行なっている場合は、MSC の取り付けを完了してから LCFC カードを取り付けます。
MSC の取り付け確認
ここでは、MSC が正しく取り付けられているかどうかを確認する方法について説明します。
英数字 LED の概要
MSC には、前面プレートの端のイジェクト レバーの近くに、4 桁の英数字 LED ディスプレイが 2 つあり、カードの状態を示す一連のメッセージが表示されます。
（注） 表示されるメッセージによっては、一瞬しか LED ディスプレイに表示されないために読み取れないことがありますが、これは正常な状態です。
MSC のトラブルシューティング
取り付けまたは交換した MSC が動作しない、あるいは電源が入らない場合は、次の点を確認してください。
• カードがライン カード シャーシ スロットにしっかり装着されていることを確認します。物理的な取り付けを確認する簡単な方法として、MSC の前面プレートが、カード ケージ内の他のカードの前面と同一平面になっていることを確認します。
• イジェクト レバーが留まっているか、非脱落型ネジがしっかり締まっているかを確認します。はっきり分からない場合は、レバーを外してネジを緩めてから、MSC を挿入し直してください。
• ライン カード シャーシ アラーム モジュールをチェックして、アクティブなアラーム条件がないかどうか確かめます （『 Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description 』のアラーム モジュールの項を参照）。
• ライン カード シャーシの電源 シェルフをチェックして、シャーシ全体に電源が供給されているかどうか確認します。
MSC 前面プレートにあるステータス LED を使用して、MSC が正しく取り付けられていることを確認します。
• MSC が正しく取り付けられている場合は、Active LED が緑色に点灯します。この LED が点灯していない場合は、MSC が正しく取り付けられているかどうかを確認してください。
• Active LED が緑色で、Carrier LED が点灯していない場合は、ミッドプレーンとの接続に問題がある可能性があります。リリース レバーがしっかりと留まり、MSC の非脱落型ネジがドライバで締まっていて、カードが正しく装着されていることを確認します。
• ルータが ROM モニタ モードになっていたり、MSC がリロード中の場合など、管理の都合でインターフェイスの電源が切られているときには、Pass Thru LED が点灯します。インターフェイスの電源が管理上の理由で切られている場合、Active LED は、接続が有効な限り緑色のままです。
