Cisco CRS-1 キャリア ルーティング システム 8 スロット ラインカード シャーシ開梱/移動/保管ガイド
【注意】シスコ製品をご使用になる前に、安全上の注意（ www.cisco.com/jp/go/safety_warning/ ）をご確認ください。 |
Customer Order Number: DOC-J-7817615=
このマニュアルでは、Cisco CRS-1 8 スロット ラインカード シャーシとそのコンポーネントの開梱、設置場所へのシャーシの移動、ラックへのシャーシの取り付けと設置について説明します。8 スロット ラインカード シャーシのインストレーションに関するサイト設備のプランニングおよび準備については、関連マニュアル『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』を参照してください。
目次
•
「Cisco CRS-1 8 スロット ラインカード シャーシの設置場所への移動」
–「8 スロット ラインカード シャーシを移動する前の考慮事項」
シャーシの開梱、移動、および保管の概要
次の表に、Cisco CRS-1 8 スロット ラインカード シャーシを荷受場所から設置場所に移動し、ラックに取り付けるための作業の概要を示します。
8 スロット シャーシを設置する場所にラックを置きます（シャーシ取り付けのためのラックの準備を参照）。 |
||
ラックを床に固定します（シャーシ取り付けのためのラックの準備を参照）。 |
||
開梱場所で、シャーシから梱包材を取り外します。ただし、パレットは取り外さず、シャーシを固定したままにしておきます（シャーシおよびカード パレットの開梱およびシャーシの出荷時のパッケージを参照）。 |
||
シャーシとパレットを、設置予定の部屋に移動します（Cisco CRS-1 8 スロット ラインカード シャーシの設置場所への移動を参照）。 |
設備内でシャーシを設置場所へと運ぶ際には、通路上に障害物がないようにしてください。シャーシを設置場所へ適正に移動できるようにするために、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』を参照してください。 |
|
ラックに水平取り付けレールを取り付けます（水平取り付けレールの取り付けを参照）。 |
||
シャーシから、背面垂直取り付けブラケットを取り外します（背面垂直取り付けブラケットの取り外しを参照）。 |
背面垂直取り付けブラケットがシャーシに取り付けられたままだとシャーシを（シャーシ背面から）ラック内に引き込むことができないため、垂直取り付けブラケットは取り外す必要があります。 |
|
シャーシに背面ハンドルを取り付けます（背面ハンドルの取り付けを参照）。 |
||
シャーシをパレットに固定している支持ブラケットを取り外します。次に、シャーシをパレットからシザー リフトまたは他の適切なリフト装置に移動します（パレットからのシャーシの取り外しを参照）。 |
シザー リフトは、600 ポンドを超えるリフト能力が必要です。
|
|
シャーシをラック内に設置します（ラックへのシャーシの取り付けを参照）。 |
||
背面および前面のハンドルを取り外します（背面ハンドルの取り外しおよび前面ハンドルの取り外しを参照）。 |
||
『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』を参照してください。 |
輸送用カートンおよびパレットの仕様
Cisco CRS-1 8 スロット ラインカード シャーシは二重壁カートンで梱包され、標準の輸送用パレットに載せて出荷されます。シャーシは、常に出荷時の梱包状態で運ぶようにしてください。また、システムは垂直に保った状態で運搬および保管するようにしてください。設置の前にシステム コンポーネントを保管する場合は、偶発的な損傷を防ぐため、コンポーネントを出荷時の輸送用コンテナで注意深く保管するようにしてください。
出荷された 8 スロット ラインカード シャーシは、輸送用カートンに収めてパレットに載せた状態で、次のような物理特性を持っています。
• 重量（パレット、パッケージ、およびシャーシ）：537 ポンド（243.5 kg）
–最大搭載時のシャーシ重量は 650 ポンド（294.8 kg）
• パレットの長さ：48.00 インチ（+/- 0.12 インチ）
• パレットの幅：37.12 インチ（+/- 0.12 インチ）
• 輸送用カートンの高さ：50.87 インチ（+/-0.50 インチ）
輸送と受け取りについての考慮事項
輸送と受け取りについて計画する際には、次の項目についても考慮してください。
• 荷受場所および開梱場所から貨物エレベータへの 8 スロット ラインカード シャーシの運搬について：
–荷受場所の傾斜路に、8 スロット ラインカード シャーシの輸送用カートンが通過できるだけの幅が十分にあるか。
–8 スロット ラインカード シャーシの輸送用カートンを貨物エレベータまで運ぶ際に障害となるような、天井高の制限や障害物（低い位置にある配管類など）がないか。
• コンポーネントを開梱し、設置する手順を確認しておいてください。
シャーシ取り付けのためのラックの準備
ここでは、Cisco CRS-1 8 スロット ラインカード シャーシを、22.8 インチ ピッチの標準水平取り付けレールを備えた 30 インチの標準ラックに取り付けます。
シスコシステムズは、Cisco CRS-1 8 スロット ラインカード シャーシを、Enclosure Systems Worldwide ESW 27 ラック（Part Number F-01941-01）に収め、シスコ内部の Mechanical Design Verification Test（MDVT）および電気的設計評価テストについてテストしました。ここでの知見は、特定のラック製品に対する保証や推奨を意味するものではありません。本情報は、プランニングにのみ使用してください。詳細については、シスコの代理店にご相談ください。
Cisco CRS-1 8 スロット ラインカード シャーシ用のラックの要件に関する詳細は、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』の Chapter 3 「Equipment Rack Specifications」を参照してください。
シャーシを運んだり、ラックにシャーシを取り付けたりする前に、次の作業を行っておくことを推奨します。
ステップ 1 Cisco CRS-1 8 スロット ラインカード シャーシを設置しようとする場所に、ラックを置きます。
ラックを床にボルト止めするためには、床ボルト キット（別名は アンカー埋め込みキット ）が必要となります。ラックの床へのボルト止めについて、詳細は床取り付け キット専門の会社（たとえば、Hilti [Hilti.com] など）にお問い合わせください。
Hilti は、Cisco CRS-1 16 スロット ラインカード シャーシと、Cisco CRS-1 8 スロット ラインカード シャーシを取り付けるためのラックの両方に使用できる床取り付けキットを提供しています。
ヒント 床取り付けボルトが手の届く状態であることを確認してください。特に、毎年のボルトの締め直しが必要な場合は必ず確認してください。
シャーシ梱包の概要
ラインカード シャーシは、複数（総数は注文時のオプションによって異なります）のパレットに分けて梱包されて届きます。各パッケージには、内容を記したラベルが収められています。
• プライマリ システム パレット （クレート 1）：シャーシ本体が収められています。シャーシはポリエチレンの袋に入れて段ボール製の輸送箱本体で覆い、プラスチック製のバンドで固定してあります。このシャーシは、エアー フィルタが取り付けられた状態で出荷されます。MSC、Physical Layer Interface Module（PLIM; 物理レイヤ インターフェイス モジュール）、および RP のカード スロットには、インピーダンス キャリアが取り付けられています。スイッチ ファブリック スロットは、専用のスロット カバーが取り付けられています。
さらに、プライマリ システム パレットには、ファン トレイ、Power Distribution Unit（PDU; 配電ユニット）、および RP が収められています。
• カード パレット（クレート 2） スイッチ ファブリック カード、MSC、および数点の PLIM が収められています。
MSC 1 |
|
シャーシおよびカード パレットの開梱
• シャーシの開梱
シャーシの開梱
ここでは、8 スロット ラインカード シャーシの開梱方法について説明します。

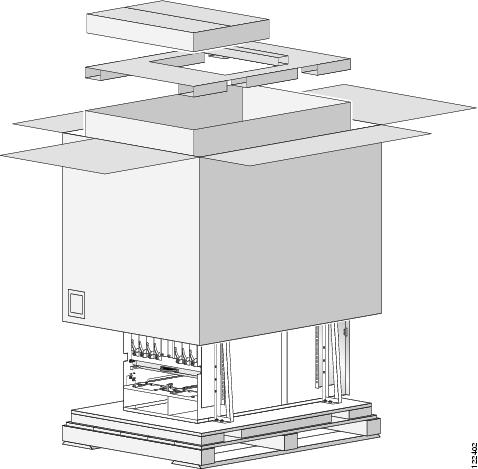

シャーシ本体は、ポリエチレンの袋に入れて段ボール製の箱で覆い、プラスチック製のバンドでパレットに固定した状態で出荷されます（図1 を参照）。
前提条件
この作業を行う前に、開梱するシャーシ パレットの周囲に十分な空間があることを確認してください。シャーシの寸法の詳細については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』の Appendix A「CRS-1 8-Slot Line Card Chassis Specifications」を参照してください。
手順
8 スロット ラインカード シャーシの開梱は、次の手順で行います。
ステップ 1 8 スロット ラインカード シャーシの入ったパレットを開梱作業を行う場所まで注意して運びます。
ステップ 2 ハサミで、輸送箱本体を所定の位置に固定している 3 本のプラスチック製のバンドを切り離します。箱を引き上げてシャーシから外します。
ステップ 3 アクセサリ カートン、梱包されたファン トレイ、マニュアルを収めた袋、残りの梱包材を取り出し、注意して横に置きます。
ステップ 4 シャーシを移動して設置する準備ができるまでは、シャーシのポリエチレンの袋は取り外さないでください。
ヒント コンポーネントを返品する必要がある場合に備えて、梱包材は保管しておくようにしてください。
カード パレットの開梱
ここでは、カード パレット を開梱する方法について説明します。すべてのコンポーネントは別々に梱包されています。カードは非脱落型プラス ネジで固定された木製ボードに取り付けられた状態で、梱包されています。
前提条件
この作業を行う前に、シャーシを開梱します（シャーシの開梱を参照）。『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』も参照してください。
手順
ステップ 1 可能であれば、開梱して固定したシャーシと同じ場所にパレットを移動します。それができない場合は、コンポーネントの入っている箱だけをシャーシの場所まで運びます。
ステップ 2 外装品パレットのすべての部品を開梱し、取り付けのために静電気開梱防止用マットの上に注意して置きます。
（注） 設置作業時および設置後は、シャーシの場所を清潔に保ってください。
ステップ 3 カード パレットのすべての部品を開梱し、取り付けのために静電気防止用マットの上に注意して置きます。
（注） ケーブル管理ブラケットを使用して、カードをカード キャリアから引き出します。ケーブル管理ブラケットでカードを持ち上げないようにしてください。カードを縦軸方向に回転してから、ケーブル管理ブラケットでバランスをとりながら下から持ち上げます。
（注） 一部のカードの光コンポーネントはクリーンルーム用の袋で梱包されています。使用準備ができるまでは開梱しないでください。
（注） 返品する部品がある場合、出荷時の梱包状態で返品する必要があります。これは、部品の損傷や紛失を防ぐためです。
Cisco CRS-1 8 スロット ラインカード シャーシの設置場所への移動
ここでは、Cisco CRS-1 8 スロット ラインカード シャーシを、常設するラックに移動するための手順について説明します。
ヒント Cisco CRS-1 8 スロット ラインカード シャーシを設置するために、設備内のスペース、床荷重、電源、および冷房などに改修が必要になる場合があります。そのため、システムの納品予定日までにサイトのプランニングをしっかりと行っておく必要があります。『Cisco CRS-1 Carrier Routing System Line Card Chassis Site Planning Guide』を参照してください。
8 スロット ラインカード シャーシを移動する前の考慮事項
荷受場所から設置場所へのシャーシの移動は、少なくとも 2 人で行うことを推奨します。また、シャーシをパレットに固定したまま移動することを推奨します。
システム コンポーネントを荷受場所から設置場所まで運ぶ方法について計画する際には、実際に通路を歩いて、次の点を確認することを推奨します。
• シャーシを荷受場所から開梱場所または設置場所まで運ぶには、どのような種類の運搬機器（パレット ジャッキ、フォークリフト、シザー リフトなど）が必要か。
• すべての出入口や廊下に、機器やシステム コンポーネントを運べるだけの幅や高さが十分にあるか。
• 設置場所までの通路に、曲がり角はあるか。曲がり角には、機器やシャーシ コンポーネントが通過できるだけの幅が十分にあるか。
–フォークリフトに載せた状態で 8 スロット シャーシの向きを変えるには、約 60 インチ（152.4 cm）の通路幅が必要です。
• エレベータは、システム コンポーネントや運搬機器の荷重に耐えられるか。エレベータには、高さや幅が十分にあるか。
• コンポーネントを運ぶための通路に、傾斜面はあるか。傾斜角度は、許容できる範囲内か。注意事項については、次の「傾斜面の許容角度」を参照してください。
• 運搬する通路上に、障害物（廊下に置かれた箱類や装置類、吊り下げられたケーブル類など）はないか。
傾斜面の許容角度
Cisco CRS-1 8 スロット ラインカード シャーシを移動する際の傾斜面の許容角度は次のとおりです。
• 1:12、つまり 行程 12 インチに対して 1 インチの上昇（既存の傾斜面については 1:6）
設置位置の確認
Cisco CRS-1 8 スロット ラインカード シャーシのフロア プランには、装置ラックに 8 スロット ラインカード シャーシを取り付けるための十分なスペースを確保すること、およびシステムのためのエアー フローを確保することを盛り込む必要があります。また、フロア プランには、メンテナンス（たとえば、ファン トレイ、電源モジュール、ケーブル、エアー フィルタなどの取り外し）の際にシャーシ コンポーネントにアクセスできるだけのスペースを確保することも盛り込む必要があります。

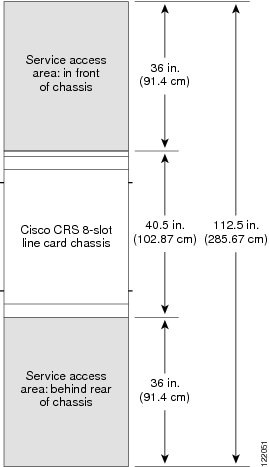

図2 に、Cisco CRS-1 8 スロット ラインカード シャーシの設置に必要な面積について平面図を示します（オプションの前面外装を取り付けた場合）。
（注） シャーシの設置にあたっては、シャーシの前にスペースを確保し、ラックにボルト止めする間シャーシをラック内で保持するためのシザー リフト（または同様のリフト装置）および作業者の作業の妨げにならないようにしてください。
図2 一般的な 8 スロット ラインカード シャーシのフロア プラン
設置場所へのシャーシの移動
ここでは、開梱したラインカード シャーシ を移動する方法について説明します。このラインカード シャーシは、複数の垂直取り付けブラケットが事前に取り付けられた状態で出荷されます。これらのブラケットは、シャーシをラックに取り付けるための部品です（シャーシ取り付け金具（前面［PLIM 側］）を参照）。安定性およびサポートのため、シャーシを運ぶ際には、取り付けブラケットを取り付けたままにしておいてください。
（注） シャーシはすべてのスロットにインピーダンス キャリアまたはスロット カバーを取り付けた状態で出荷されます。移動中はシャーシを安全に保つために、このキャリアとカバーを外さないことを推奨します。
• シャーシを設置できるように、設置場所を準備します（シャーシ取り付けのためのラックの準備を参照）。
• 梱包材を取り除きます。ただし、シャーシはパレット上にしっかりと固定したままにしておいてください（シャーシおよびカード パレットの開梱を参照）。
• シャーシを移動する際の障害物の有無を確認し、「8 スロット ラインカード シャーシを移動する前の考慮事項」に示す方法に従って取り除きます。
設備内でシャーシを設置場所へ運ぶ際には、通路上に障害物がないことを確認してください。シャーシを設置場所へ適正に移動できるようにするために、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』を参照してください。
8 スロット シャーシの設置場所への移動は、次の手順で行います。
Cisco CRS-1 8 スロット ラインカード シャーシを運ぶために、フォークリフトまたはシザー リフトが正しく設定されていることを確認します。
水平取り付けレールの取り付け
ラックにシャーシを 1 台取り付ける場合は、ラックの中段または下段の部分にシャーシを取り付けます。ラックに 2 台のシャーシを取り付ける場合は、上段のシャーシを先に取り付けます。

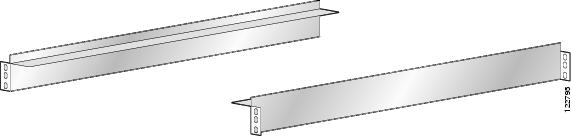

水平取り付けレールの取り付けは、次の手順で行います（図3 を参照）。
ステップ 1 水平取り付けレールが事前に取り付けられた状態で出荷されたラックを使用する場合は、すべてのシェルフ ブラケットを取り外します。
ステップ 2 ラック内で、レールを取り付ける位置の高さを決めます。
（注） 2 つの水平取り付けレールは、完全に水平であり、しかもラック内で同じ高さになるよう、十分に注意してください。
ステップ 3 12 本のプラス ネジ（1 つのレールの前部に 3 本、後部に 3 本。したがって、各レールに 6 本ずつ）を使って、ラックの希望する高さにレールを取り付けます。
ステップ 4 1 台のラックに 2 台のシャーシを取り付ける場合は、さらに 2 つ の水平取り付けレールをラックの上段に取り付けて、すでに取り付けた水平取り付けレールと平行になるようにします（ラックに取り付けるシャーシに対して、22.8 インチの適正な奥行を確保するためです）。
（注） 上段のレールを、下段のレールより少なくとも 42 インチ（107 cm）上の位置にして、シャーシのために十分なスペースを確保してください。
背面垂直取り付けブラケットの取り外し
背面垂直取り付けブラケットがシャーシに取り付けられたままだとシャーシを（シャーシ背面から）ラック内に引き込むことができないため、垂直取り付けブラケットは取り外す必要があります。シャーシをラックに引き込んだあと、再び垂直取り付けブラケットを取り付けます。
必要な工具と機器
シャーシからの背面垂直取り付けブラケットの取り外しは、次の手順で行います。
ステップ 1 7 mm のソケット レンチを使って、背面のシャーシ垂直取り付けブラケット（右側のブラケットと左側のブラケット）をシャーシに固定している外側の 12 本のネジ（各ブラケットに 6 本ずつ）を取り外します（図4 を参照）。
ステップ 2 No. 1 プラス ドライバを使って、内側のネジを取り外します。
ステップ 3 2 つの垂直取り付けブラケットを取り外し、これらのネジとともに横に置きます。
背面ハンドルの取り付け
ここでは、背面ハンドルを取り付ける方法について説明します。背面ハンドルは、シャーシの移動、ラックへのシャーシの取り付け、およびシャーシの取り外しを行う際に、補助的な取っ手として利用することができます（図5 を参照）。
（注） 背面ハンドルは、シャーシをパレットに固定した状態で取り付ける必要があります。
手順
ステップ 1 静電気防止用リスト ストラップを腕に装着し、シャーシ背面（MSC 側）の ESD 接続ソケットの 1 つまたはシャーシの塗装されていない金属面に、ストラップの装置側を接続します。
ステップ 2 パッケージから背面ハンドルを取り出します。シャーシ背面用に 2 つのハンドルがあり、それぞれが各 PDU に対応します。
ステップ 3 PDU を覆っているシャーシの背面にある木製のブロックを取り外します（必要な場合）。
ステップ 4 ソケット レンチを使って、（シャーシの背面［MSC］側に向かって）左側の PDU の上部を PDU 保持プレートに固定している前面の 2 本のネジを取り外します。背面の 2 本のネジと、PDU 保持プレートは元の場所に残したままにします。
ステップ 5 ソケット レンチを使って、左側の PDU の前部をシャーシ背面の下端縁に固定している 2 本のネジを取り外します。
ステップ 6 背面ハンドルを、（シャーシの背面に向かって）左側の PDU の位置に合わせます。上部の 2 本のネジから始めて、4 本のネジを締め、ハンドルがシャーシと PDU の両方に固定されるようにします。
ステップ 7 ソケット レンチ を使ってネジを締め、ハンドルをシャーシ背面にしっかりと固定します。
ステップ 8 ステップ 3 ～ 7 を繰り返して、もう一方のハンドルを右側の PDU に取り付けます。

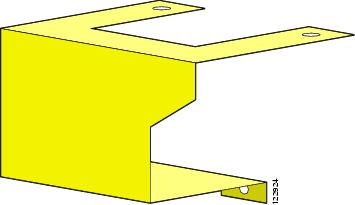

パレットからのシャーシの取り外し
ここでは、シャーシをパレットに固定している支持ブラケットを取り外し、シャーシをシザー リフトなどのリフト装置まで運びます。この作業は、2 人で行うことを推奨します。
パレットからのシャーシの取り外し、およびシザー リフト（または他のリフト装置）へのシャーシの移動は、次の手順で行います。
ステップ 1 ドライバを使って、左前部の支持ブラケットをシャーシに固定している 6 本の M5 x 10 mm なべネジ（ブラケット上部に 3 本、下部に 3 本）を取り外します（図6 を参照）。
（注） シャーシを移動して設置する準備ができるまでは、シャーシ支持ブラケットは取り外さないでください。
ステップ 2 レンチを使って、左前部の支持ブラケットをパレットに固定している 3/4 インチのボルトを取り外します。
ステップ 4 以上の手順を繰り返して、他の 3 つの支持ブラケットを取り外します。
リフト装置へのシャーシの移動
ステップ 1 シャーシの前にリフト装置を置き、シャーシを載せたパレットをリフト装置の横の地面に置きます。
ステップ 2 リフト装置の使用準備を整えます。リフト面に厚紙を敷きます。
ステップ 3 2 人で 2 つの背面ハンドルをつかみ、パレットからリフト上の厚紙の上にシャーシを慎重にスライドさせます。
ラックへのシャーシの取り付け準備
8 スロット シャーシをラックへ取り付ける前に、設置場所が、シャーシの重量、電源要件、冷房の必要性、およびその他の要件について、適正に対処できるように準備されていることが非常に重要です。
シャーシは非常に重量があるため（ラインカード、前面扉、およびグリルをフル装備した場合の最大重量は 650 ポンド）、製造元から入手したラックの仕様書を検討し、ラックが適正に対処できるかどうかを見極める必要があります。この点については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』の Chapter 3 「Equipment Rack Specifications」を参照してください。
• サイトの準備、試験済みのラック、およびシャーシの取り付けに際してサイトで必要となる準備の、詳細については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』を参照してください。
• シャーシの仕様については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』の Appendix A「CRS-1 8-Slot Line Card Chassis Specifications」を参照してください。
電導性放射要件および耐性要件の仕様を満たすために、ラインカード シャーシには次の取り付けブラケットをすべて取り付けておく必要があります。
• 2 つの前面（PLIM 側）シャーシ垂直取り付けブラケット
• 2 つの背面（MSC 側）シャーシ垂直取り付けブラケット
• ラック上：4 つのラック垂直取り付けブラケット（ラックの製造元から提供されます）。ラックの取り付けに関する仕様については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』の Chapter 3 「Equipment Rack Specifications」を参照してください。さらに詳細な情報については、ラックの製造元にお問い合わせください。
シャーシをラックに取り付けるために、背面取り付けブラケットを一時的に取り外しますが、あとで必ず、元の取り付け金具とともにそれらのブラケットを取り付け直すようにしてください。
装置ラックがさまざまな取り付け穴のパターンに適合できるように、シャーシ取り付けブラケットにはそれぞれの側にネジ穴のグループが複数あります（図8 を参照）。
シャーシ取り付けブラケットの取り付け穴は間隔を置いて配置されています。これは、各グループの取り付け穴の 1 つが、装置ラックまたはオプションのセンター取り付けブラケットの対応する穴に揃うようにするためです。シャーシの反対側で、（同じグループの）対応する取り付け穴を使うことにより、ラック内でシャーシを水平に保つことができます。
さまざまなサイトの要件に適合するために、シャーシは前面（PLIM 側）または背面（MSC 側）のいずれを手前に向けてもラックに取り付けることができます。ただし、シャーシは前面側を手前に向けて取り付けることを推奨します（詳細については、ラックへのシャーシの取り付け を参照）。
ラックへのシャーシの取り付け
ここでは、Cisco CRS-1 キャリア ルーティング システム 8 スロット ラインカード シャーシ を標準的な 19 インチのラックに、シャーシの前面（PLIM 側）を手前に向けて（つまり、シャーシの背面［MSC 側］をラック内にスライドさせて）取り付ける方法について説明します。
シャーシの取り付け仕様を満たす 4 支柱ラックだけを使用することを推奨します。ラックの種類やラックの取り付けに関するより詳細な情報については、「シャーシおよびカード パレットの開梱」を参照してください。シャーシの仕様については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』の Appendix A「CRS-1 8-Slot Line Card Chassis Specifications」を参照してください。
ラックや、サイトでシャーシを設置する際に必要となる準備に関するより詳細な情報については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』を参照してください。
説明をわかりやすくするため、ここではラックの中段に 1 台のシャーシを取り付ける場合について説明します。1 台のラックに 2 台のシャーシを取り付ける手順もほぼ同じですが、その場合は上段のシャーシを先に取り付けるようにしてください。
前提条件
この作業を行う前に、シャーシ（シャーシの開梱を参照）およびラックを開梱し、背面ハンドルを取り付けます（背面ハンドルの取り付けを参照）。ラックが水平の状態で床にボルト止めされていることを確認してください（シャーシ取り付けのためのラックの準備を参照）。
必要な工具と機器
• 5/32 アレン レンチ。コードレス ドリルに適合するマグネティック アレン ビット（ビット アダプタ付き）を使うことを推奨します。
• インストレーション キット（水平取り付けブラケットおよびネジを含む）（シスコ製品番号 CRS-8-INSTALL-KT=）
（注） インストレーション キットに含まれている取り付けネジを使用しない場合は、10-32、10-24、または M5 ネジを使用してください。（M6 ネジおよび 1/4-20 ネジは適合しません。）ネジは、ステンレス製または硬質合金製のものを推奨します。シャーシの重量により、軟質合金製のネジではネジ頭が壊れてしまう恐れがあります。
手順
シャーシの前面（PLIM 側）を手前に向けてラックに取り付ける作業は、次の手順で行います。
ステップ 1 リフト上のシャーシを、ラックの位置に合わせます。
ステップ 2 リフトを使って、ラックの水平取り付けレールの高さまでシャーシを持ち上げます。

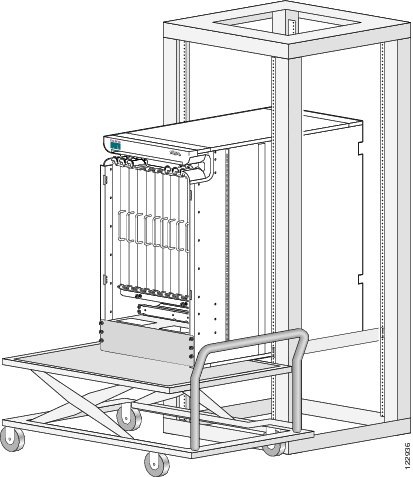

図10 に、シャーシを持ち上げた状態のシザー リフトを示します。
ヒント シャーシ底部の位置を水平取り付けレールに慎重に合わせてください。
図10 シザー リフトを利用したシャーシとラックの位置合わせ
ステップ 3 シャーシの背後に 2 人で立ち、背面ハンドルを使ってリフト装置からシャーシをラックに注意しながら引き込み、ラックの水平取り付けレール上をスライドさせます。
ステップ 4 リフト補装置をシャーシの前から離れた位置に移動します。
ステップ 5 前面ハンドルを使って、前面垂直取り付けブラケットが垂直ラック支柱の位置に合うまで、シャーシを注意しながら押します。
ステップ 6 シャーシの前面を前面垂直取り付けブラケットに固定します。
ヒント 垂直取り付けブラケットの上部付近にはガイド ピンが付いており、シャーシのくぼみと合うようになっています。これにより、取り付けブラケットとシャーシの位置合わせが簡単に行えます。
ステップ 7 7 mm のソケット レンチを使って、背面（MSC 側）の垂直取り付けブラケットを再びシャーシの背面に取り付けます（図11 を参照）。

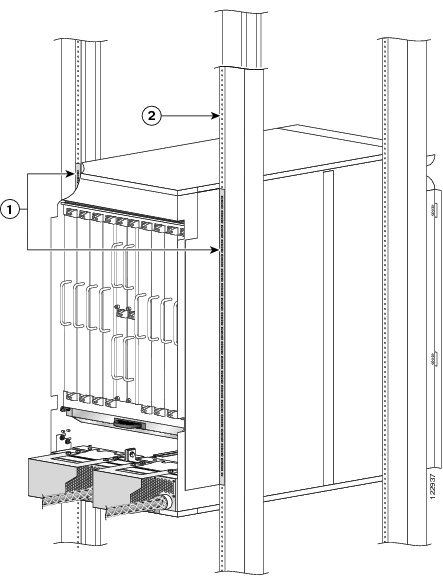

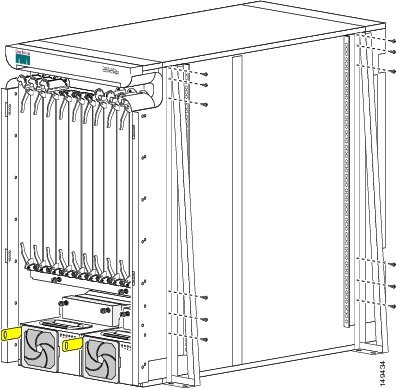

図11 シャーシ取り付けブラケット（シャーシの背面［MSC 側］）
ステップ 8 48 本のネジ（各縁に 12 本ずつ）とワッシャを差し込んで軽く締め、シャーシ垂直取り付けブラケットをラック垂直取り付けブラケットに固定します（図12 を参照）。
（注） 装置ラックがさまざまな取り付け穴のパターンに適合できるように、シャーシ垂直取り付けブラケットにはそれぞれの側にネジ穴のグループが複数あります。レールの取り付け穴は間隔を置いて配置されています。これは、各グループの取り付け穴の 1 つが、装置ラックまたはオプションのセンター取り付けブラケットの穴に揃うようにするためです。シャーシの反対側で、（同じグループの）対応する取り付け穴を使うことにより、ラック内でシャーシを水平に保つことができます。

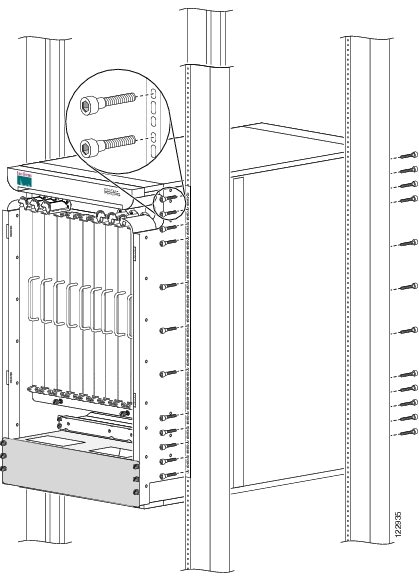

図12 シャーシ取り付け穴（前面［PLIM 側］を手前に向けた場合）
ステップ 10 アレン ドライバを使って、ネジをしっかりと締めます。
次の作業
この作業の完了後は、背面ハンドルを取り外し（次のセクションを参照）、前面ハンドルも取り外す必要があります（前面ハンドルの取り外しを参照）。
背面ハンドルの取り外し
ここでは、背面ハンドルを取り外す方法について説明します。これらのハンドルは、シャーシの移動、取り付け、および取り外しを行う際に、補助的な取っ手として利用することができます（図13 を参照）。
手順
ステップ 1 静電気防止用リスト ストラップを腕に装着し、シャーシ背面（MSC 側）の ESD 接続ソケットの 1 つまたはシャーシの塗装されていない金属面に、ストラップの装置側を接続します。
ステップ 2 ソケット レンチを使って、（シャーシの背面［MSC 側］に向かって）右側の背面ハンドルをシャーシに固定している 4 本のネジを緩めます。左側の背面ハンドルについても、この手順を繰り返します。
ステップ 3 右側の背面ハンドルを保持したまま、手を使って 4 本のネジをハンドルから取り外します。ハンドルを離れた場所に置きます。左側の背面ハンドルについても、この手順を繰り返します。
ステップ 4 PDU を シャーシに固定している 8 本のネジ（各 PDU に 4 本ずつ）を元に戻します。
前面ハンドルの取り外し
ここでは、前面ハンドルを取り外す方法について説明します。このハンドルは出荷時にシャーシに取り付けられており、シャーシの移動、取り付け、および取り外しを行う際に、補助的な取っ手として利用することができます（図14 を参照）。
ラックからのシャーシの取り外し（前面を手前に向けた場合）
ここでは、シャーシの前面（PLIM 側）を手前に向けて取り付けられた Cisco CRS-1 8 スロット ラインカード シャーシを装置ラックから取り外す方法について説明します。
• ラックの種類やラックの取り付けに関するより詳細な情報については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』の Chapter 3 「Equipment Rack Specifications」を参照してください。
• シャーシの仕様については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』の Appendix A「CRS-1 8-Slot Line Card Chassis Specifications」を参照してください。
説明をわかりやすくするため、ここでは中段のシャーシ取り付け位置に取り付けられた 1 台のシャーシを取り外す場合について説明します。
手順
ステップ 1 シャーシの電源を切り、電源からの接続を取り外します。
ステップ 3 前面ハンドルを取り付けます（前面ハンドルを参照）。
a. 静電気防止用リスト ストラップを腕に装着し、シャーシ前面（PLIM 側）の ESD 接続ソケットの 1 つまたはシャーシの塗装されていない金属面に、ストラップの装置側を接続します。
b. 前面ハンドルの位置を、電源モジュール ベイの前のシャーシ底部に合わせます。
c. 非脱落型ネジがシャーシのネジ穴に合うように前面ハンドルをスライドさせます。ハンドルを外部のシャーシ ケースに固定するための6 本のネジ（片側に 3 本ずつ）と、ハンドルを電源モジュール ベイの内部に固定するための4 本のネジ（片側に 2 本ずつ）があります。
前面ハンドルの下端縁は、電源モジュール ベイの底の上に載った状態です。
d. ハンドルを保持したまま、前面ハンドルをシャーシに固定する非脱落型ネジを軽く締め、仮止めの状態にします。
ステップ 4 背面ハンドルを取り付けます（背面ハンドルの取り付けを参照）。
ステップ 5 シャーシを取り外して移動する前に、シャーシからカード類を取り外し、インピーダンス キャリアをシャーシ スロットに取り付けます。
（注） カードが正しく挿入できるようにするため、インピーダンス キャリアの再取り付けは、スロット番号 6、4、3、1、7、5、2、0 の順に行うことを推奨します。なお、ここで示したスロット番号は、シャーシを背面から見たときに、スロット 0 が最右端、スロット 7 が最左端となります。
さらに詳細な情報については、『Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide』の Chapter 1 「Chassis Slot Numbers」を参照してください。
カードの取り外しおよびインピーダンス キャリアの取り付けの詳細については、『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』の Chapter 4「Installing and Removing MSCs, PLIMs, and Associated Components」を参照してください。
ステップ 6 アレン ドライバを使って、シャーシ前面（PLIM 側）の垂直取り付けブラケットをラック垂直取り付けブラケットに固定している 24 本のネジ（各縁に 12 本ずつ）とワッシャを緩めて取り外し、離れた場所に置きます。
図16 に、シャーシ取り付け穴の位置を示します。
ステップ 7 7 mm のソケット レンチを使って、背面（MSC 側）のシャーシ垂直取り付けブラケットをシャーシの背面に固定している 12 本のネジ（各レールに 6 本ずつ）を緩めて取り外し、離れた場所に置きます。
ステップ 8 リフト装置をラックの前に移動し、シャーシ底部と高さが揃うようにリフトを上げます。
ステップ 9 前面ハンドルを使って、シャーシが部分的にリフト装置の上に載るまでシャーシを引き出します（図17 を参照）。
ステップ 10 背面ハンドルを使って、シャーシが完全にリフト装置に載るまで、シャーシの背面を注意しながら押します。
ステップ 11 リフト装置を使って、シャーシを目的の高さまで下げます。

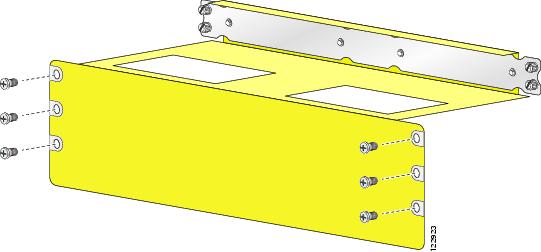

ステップ 12 7 mm のソケット レンチを使って、背面（MSC 側）の垂直取り付けブラケットを再びシャーシの背面に取り付けます（シャーシ取り付けブラケット（シャーシの背面［MSC 側］）を参照）。
製品コンポーネントの返却
製品または製品のコンポーネントをシスコに返却する場合は、事前にシスコのテクニカル サポートに連絡し、問題の詳細を伝える必要があります。テクニカル サポートでは、製品またはコンポーネントの障害を確認したうえで、返却に必要な RMA 番号を発行します。

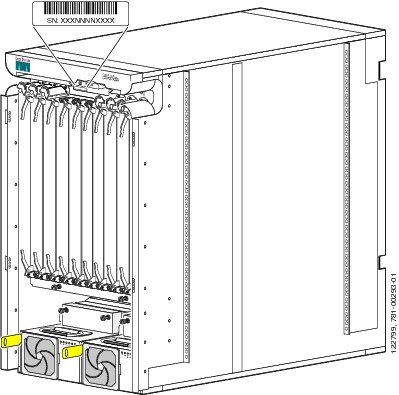

テクニカル サポートとスムーズに連絡を取れるように、シャーシのシリアル番号を確認しておいてください。ラインカード シャーシのシリアル番号ラベルは、前面（PLIM 側）、上段の PLIM カード スロットとケーブル管理ブラケットの間にあります（図18 を参照）。
Cisco CRS-1 マニュアルの情報
ここでは、Cisco CRS-1 のハードウェアおよびソフトウェアのマニュアルの入手方法について説明します。
ハードウェア マニュアル
• 『 Cisco CRS-1 キャリア ルーティング システム 8 スロット ラインカード シャーシ開梱/移動/保管ガイド 』（このマニュアル）
• 『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Hardware Documentation Guide 』
• 『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Site Planning Guide 』
• 『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis System Description 』
• 『 Cisco CRS-1 Carrier Routing System 8-Slot Line Card Chassis Installation Guide 』
• 『 Cisco CRS-1 Carrier Routing System Regulatory Compliance and Safety Information 』
ソフトウェア マニュアル
利用可能な Cisco CRS-1 キャリア ルーティング システム用の全ソフトウェア マニュアルの一覧については、次の URL にアクセスして『 About Cisco IOS-XR Software Documentation 』を参照してください。
http://www.cisco.com/en/US/products/ps5763/products_documentation_roadmaps_list.html
マニュアルの変更履歴
表3 に、初版以降このマニュアルに加えられた技術的な変更内容を示します。
「背面垂直取り付けブラケットの取り外し」の手順で、背面垂直取り付けブラケットの再取り付けに使用するネジの場所を記載したメモを削除（ネジは出荷時に必ず取り付けられているため） |
||
移動と設置の情報を追加、マニュアルを再構成、余分かつ重複したセクションを削除、ハードウェア マニュアルのタイトルを更新、何点かの図を更新 |
||
マニュアルの入手方法とサービス リクエスト
マニュアルの入手方法、サービス リクエスト、およびその他の情報については、毎月発行される『 What's New in Cisco Product Documentation 』を参照してください。ここには、シスコの新規および改訂版の技術マニュアルの一覧も掲載されています。
http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html
Really Simple Syndication（RSS）フィードを購読すると、リーダー アプリケーションを使用して、デスクトップから直接『 What's New in Cisco Product Documentation 』にアクセスできます。RSS フィードは無料でご利用いただけます。現在シスコでは、RSS バージョン 2.0 をサポートしています。
フィードバック
