この章では、Cisco CRS-1 8 スロット ラインカード シャーシの電源システムについて説明します。内容は次のとおりです。
電源コンポーネントの仕様については、 付録 A「CRS-1 8 スロット ラインカード シャーシの仕様」 を参照してください。
Cisco CRS-1 8 スロット ラインカード シャーシは、AC 電源または DC 電源のどちらも利用することができます。シャーシの電源システムはファシリティから電源を取り込み、電源システムのコンポーネントに必要な DC 電圧に変換します。AC 電源システムと DC 電源システムはどちらも完全に冗長化されていて、次のコンポーネントから構成されています。
• AC または DC Power Distribution Units(PDU; 配電ユニット)× 2(冗長)(システムごとに装備)
CRS-1 8 スロット ラインカード シャーシは PDU を使用して、様々な配線スキーム(スターやデルタ)を実現します。各シャーシには 2 つの PDU があり、各 PDU は 1 つの電源を使用します。AC 電源には 3 つの内部ゾーンがあるため、2 つの 3 ゾーン電源により 3 つの冗長電源ゾーンが提供されます(詳細は、シャーシの電源ゾーンを参照してください)。
• AC 整流器、または DC PEM(パワー エントリ モジュール)× 1(PDU ごとに装備)
DC、AC スター、および AC デルタ の入力電源には、異なる PDU が使用されます。

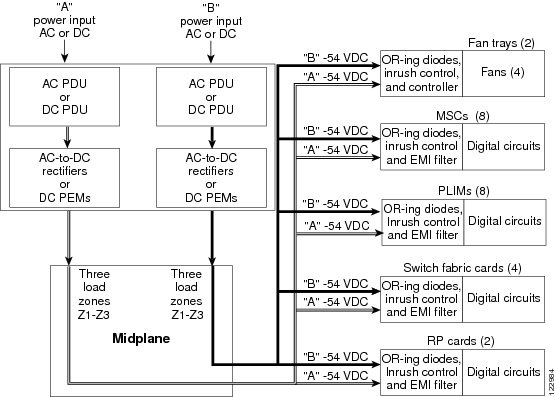

AC および DC 電源システムは A および B 電源装置を使用し、シャーシの全コンポーネントに信頼度の高い 2N の冗長電源を供給します。図2-1 に、Cisco CRS-1 8 スロット ラインカード シャーシの電源アーキテクチャと配電の模様を示します。
Cisco CRS-1 8 スロット ラインカード シャーシにはビル内供給源から 8.0 kW の DC 入力電源と 8.75 kW の AC 入力電源が必要です。
図2-1 に示すように AC または DC 入力電源は A と B の 2 つの電源装置から接続され、A と B の電源バスにそれぞれ配電されます。この両方のバスからミッドプレーンを経由して、MSC、PLIM、スイッチ ファブリック、および RP カード スロットに電力が供給されます。
シャーシのコンポーネントには A、B 両方の電源が入力されるため、ラインカード シャーシは次のような場合でも正常に動作し続けることができます。
二重障害が発生しないかぎり、システムのパフォーマンスは低下しません。また、電源アーキテクテャの A 側と B 側が両方とも故障して同じ負荷ゾーンに影響しないかぎり、パフォーマンスは低下しません。
シャーシのコンポーネントには電源関連のデバイス(OR 接続ダイオード、突入電流制御回路、EMI フィルタなど)がそれぞれあり、シャーシの電源アーキテクチャの一部になっています。この電源関連デバイスはデュアル電源(A バスと B バス)アーキテクチャの一部となっており、 ホットスワップ とも呼ばれる、コンポーネントの 活性挿抜(OIR; Online Insertion and Removal)が可能となっています。
AC または DC 電源システムでは 3 つの電源ゾーンを介してシャーシに電力が供給されますが、これらの電源ゾーンは冗長化されており、高い信頼性が実現されています。電源ゾーンはそれぞれ 2 台の PDUから電力を供給される仕組みになっており、どちらか一方の PDU に障害が発生しても動作を続けることが可能です。

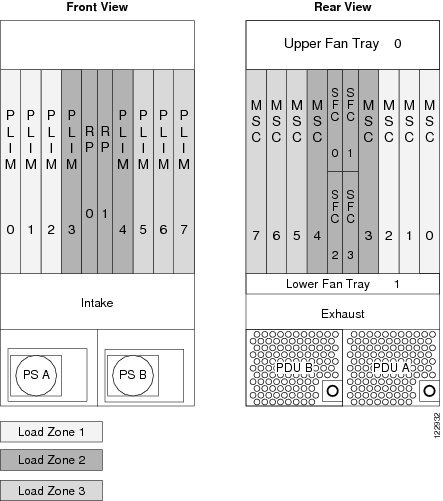

図2-2 に、Cisco CRS-1 8 スロット ラインカード シャーシの 3 つの電源ゾーンを示します。
図2-2 Cisco CRS-1 8 スロット ラインカード シャーシの電源ゾーン
|
|
|
図2-2 のゾーンについては、 表2-1 と 表2-2 で詳しく説明しています。
|
|
|
---|---|---|
|
|
||||
---|---|---|---|---|---|
ファン トレイの電源を冗長化するために、各ファン トレイ -- 上部ファン トレイ(ファン 0)または下部ファン トレイ(ファン 1) -- には、PS A と PS B の両方から電力が供給されされます。また、冗長性を確保するために、2 つのファン トレイは電源ゾーン 1 と 3 の両方から電力が供給されます。2 つのファン トレイは RP0 および RP1 シェルフ コントローラによって監視されます。
DC 電源システムは 8 kW をラインカード シャーシに供給しています。DC 電源システムは、ルーティング システムから見て 2N の冗長電源となっており、6 つの独立した -48 VDC または -60 VDC/60A(公称)の入力電源が必要です。この電源システムは次のコンポーネントから構成されています。
• DC PDU× 2:PDU には、DC 入力端子ブロック、アース ブレード コネクタ、および DC PEM に結合するための出力コネクタが含まれています。1 つの PDU には、3 つの独立した -48 VDC または -60 VDC/60A(公称)の入力電源が必要です(2 つの DC PDU に合計 6 つの入力電源が必要)。
• DC PEM モジュール× 2:各 PEM は DC PDU から DC 入力電流を受け取り、フィルタリングおよび電力サージ保護を行い、ラインカード シャーシに電力を供給します。各 DC PEM は FRU です。
• DC PEM のそれぞれに専用の回路ブレーカーが付いています。
表2-3 に、Cisco CRS-1 8 スロット ラインカード シャーシに使用されている DC 電源システムの仕様をまとめてあります。
表2-4 に、Cisco CRS-1 8 スロット ラインカード シャーシで使用されている DC 電源システムのコンポーネントの部品番号(製品 ID 番号)を示します。
|
|
---|---|
DC PDU には、5/8 インチ(1.588 cm)間隔の 2 穴の業界標準圧着端子に結合している 2 列の 6 極 M6 スタッドが付いた DC 入力端子ブロックが 1 つ、アース ブレード コネクタが 1 つ、DC PEM に結合するための出力コネクタが 1 つ含まれています。1 つの DC PDU には 3 つの独立した -48 VDC または -60 VDC/60 A(公称)入力電源が必要です。
1 つの DC PDU では、3 組(3 つの -48 VDC または -60 VDC 入力および 3 つの戻り線)の DC 入力接続に対して、45 度の角度が付いた 5/8 インチ(1.588 cm)間隔の 2 穴の業界標準圧着端子が 6 つ必要です。
図2-3 に、ラインカード シャーシで DC 電源を使用した場合の基本的な電源アーキテクチャを示します。
図2-4 に示すように、DC PEM は DC PDU から入力電流を受け取り、システム シャーシに電力を供給します。DC PEM は FRU です。
3 つの -48 または -60 VDC 入力が DC PDU のコネクタを経由して PEM の背面から DC PEM に入ります。PEM は電流が PEM を出てシャーシ ミッドプレーンに配分される前に、突入電流の制限、EMI フィルタリング、電力サージ保護、過電圧保護などを行って電流を処理します。
各 DC PEM には専用の内蔵冷却ファンが備わっており、モジュールに空気を通します。
図2-4 に、DC 整流器の前面図を示します。左上隅に黄色の電源スイッチがあり、これを押したり引き出したりすることで電源をオン、オフできます。
|
|
||
|
|
DC PEM にはマイクロプロセッサがあり、その DC PEM のステータスを監視します。マイクロプロセッサは RP カード上のシステム コントローラと通信します。マイクロプロセッサの回路が監視する DC PEM の障害とアラーム状態は次のとおりです。
• 障害 :DC PEM 内の故障(バイアス電源の故障、過熱など)を示します。これには DC 出力電圧が許容出力範囲を超えた場合の警告も含まれます。
• DC 入力障害 :DC 入力電圧が範囲外であることを示します。
• 回路ブレーカーの作動 :DC PEM の回路ブレーカーが作動したことを示します。
• 過熱 :DC PEM の温度が上がって動作許容温度を超えたことを示します。
• DC PEM あり :DC PEM が存在し、システム シャーシに適切に装着されていることを示します。
• Vmon(電圧監視信号)、Imon(電流監視信号) :DC PEM によって供給されている出力電圧および電流の値を示します。
DC PEM にはそれぞれ ID EEPROM があり、制御ソフトウェアが使用する情報(部品番号、シリアル番号、アセンブリ偏差値、特別な設定、テスト履歴、フィールド テスト履歴など)が格納されています。
各 DC PEM には電源およびステータスに関するインジケータがあります(図2-4 を参照。取っ手の近くにあります)。DC PEM インジケータは 2 つの DC PEM から電力を供給されるので、入力電圧側から供給されなくても動作することができます。
表2-5 に DC PEM ステータス インジケータとその意味を示します。
また、 表2-6 に 障害状態での DC PEM LED の表示パターンを示します。
|
|
|
---|---|---|
|
|
|
|
|
|
---|---|---|---|---|---|
|
AC 電源システムは 8.75 kW(3 相のデルタまたはスター)をラインカード シャーシに供給しています。AC 電源システムは、ルーティング システムから見て 2N の冗長電源(2 台の独立した 3 相デルタまたはスターの電源が必要)となっており、次のコンポーネントから構成されています。
• AC PDU × 2:AC 電源入力コネクタ、EMI フィルタ、および AC 整流器に結合するための出力コネクタが含まれています。PDU は、AC デルタ構成にも、AC スター構成にも利用できます。
• AC 整流器× 2:200 ~ 240 VAC の入力電源をラインカード シャーシが使用する 54.5 VDC に変換します。AC 整流器は FRU です。
• AC 整流器のそれぞれに専用のブレーカーが付いています。
表2-7 に、Cisco CRS-1 8 スロット ラインカード シャーシに使用されている AC 電源システムの仕様をまとめてあります。
表2-8 に、Cisco CRS-1 8 スロット ラインカード シャーシで使用されている AC 電源システムのコンポーネントの部品番号(製品 ID 番号)を示します。
|
|
---|---|
AC デルタ PDU には AC プラグ付きの AC ケーブル アセンブリ、EMI フィルタ、および配電接続配線が含まれています。

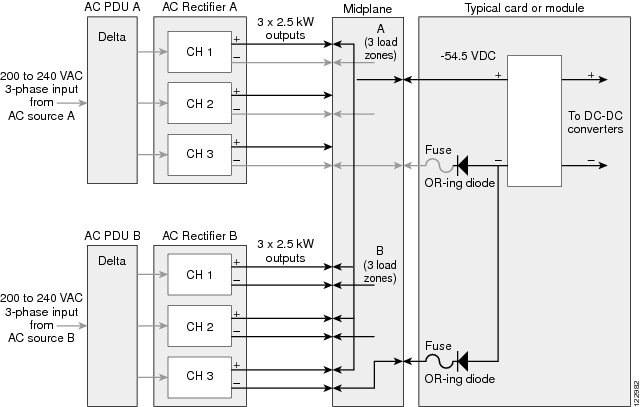

図2-6 に、ラインカード シャーシで AC デルタ電源を使用した場合の基本的な電源アーキテクチャを示します。
図2-7 に、AC デルタ PDU の配線を示します。
図2-8 に、ラインカード シャーシで AC スター電源を使用した場合の基本的な電源アーキテクチャを示します。
図2-9 に、AC スター PDU の配線を示します。
AC 整流器は、AC 電源をシャーシのコンポーネントの給電に必要な DC 電源に変換する AC 電源装置です。
(注) AC PDU のデルタ、スターにかかわらず同じ AC 整流器を使用します。
整流器は PDU から AC 入力電流を受け取り、その AC を DC に整流してシャーシのミッドプレーンに電力を供給します。また、フィルタ回路や制御回路があり、ステータスを通知できるようになっています各 AC 整流器には専用の内蔵冷却ファンが備わっており、モジュールに空気を通します。

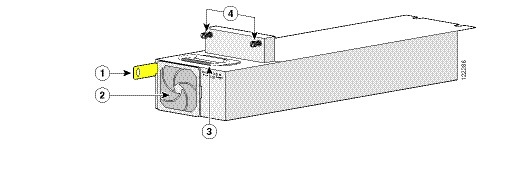

図2-10 に、AC 整流器の前面図を示します整流器の左上隅に黄色の電源スイッチがあります。これを押したり引き出したりすることで電源をオン、オフできます。
|
|
||
|
|
AC 整流器に入ってきた電力は、内部回路によって AC から DC へ整流されたあと、フィルタにかけられて安定化されます。AC から DC への変換は 2 段階で行われます。
• 最初の段階では、Power Factor Correction(PFC; 力率補正[回路])が行われます。PFC 処理では AC を安定したプライマリ DC に変換します。PFC は、その処理の過程で AC 入力電流の波形を正弦波のまま維持するとともに、その位相も AC 入力に合わせて維持します。結果は力率が 1 に近くなります。
• 2 番めの段階は DC-DC 変換です。DC-DC 処理では、安定化した一次側 DC 電力を -54.5 VDC の絶縁二次電力に変換します。
AC 整流器にはマイクロプロセッサがあり、その整流器のステータスを監視します。マイクロプロセッサは RP カード上のシステム コントローラと通信します。マイクロプロセッサの回路が監視する AC 整流器の障害とアラーム状態は次のとおりです。
• 障害 :AC 整流器内の故障(バイアス電源の故障、過熱、過電流など)を示します。これには DC 出力が許容出力範囲を超えた場合の警告も含まれます。
• AC 入力障害 :AC 入力電圧が範囲外であることを示します。
• 回路ブレーカーの作動 :AC 整流器の回路ブレーカーが作動したことを示します。
• 過熱 :AC 整流器の温度が上がって動作許容温度を超えたことを示します。
• AC 整流器あり :AC 整流器が存在し、電源シェルフに適切に装着されていることを示します。
• Vmon(電圧監視信号)、Imon(電流監視信号) :AC 整流器 によって供給されている出力電圧および電流の値を示します。
AC 整流器にはそれぞれ ID EEPROM があり、制御ソフトウェアが使用する情報(部品番号、シリアル番号、アセンブリ偏差値、特別な設定、テスト履歴、フィールド テスト履歴など)が格納されています。
各 AC 整流器には電源およびステータスに関するインジケータがあります(図2-10 を参照)。AC 整流器のステータス インジケータは 2 つの AC 電力整流器から電力を供給されるので、入力電圧側から供給されなくても動作することができます。
表2-9 に、AC 整流器のステータス インジケータとその意味を示します。また、 表2-10 に障害状態での LED の表示パターンを示します。
|
|
|
---|---|---|
|
|
|
|
|
|
|
---|---|---|---|---|---|---|
