Cisco 12016/12416 インターネット ルータ AC 入力電源の交換手順
目次
はじめに
このマニュアルでは、Cisco 12016/12416インターネット ルータのAC入力電源装置の取り外しおよび取り付け手順について説明します。このマニュアルで説明するのは、標準のシングルレベルAC入力電源シェルフ（PWR-GSR16-AC-SH）またはオプションのダブルレベルAC入力電源シェルフ（PWR-GSR16-AC4-SH）が搭載されたCisco 12016/12416インターネット ルータで、AC入力電源装置の取り外しおよび取り付けを行う場合の手順です。
目次
•
「詳細情報」
詳細情報
ご使用のルータおよびルータ上で稼働するCisco IOSソフトウェアには、豊富な機能があります。これらの機能については、製品に付属のCisco Documentation CD-ROMパッケージでご利用いただけます。Cisco Connection FamilyのDocumentation CD-ROMには、シスコ製品のマニュアルやその他の資料が収められています。Documentation CD-ROMは毎月更新されるので、印刷資料よりも新しい情報が得られます。最新のDocumentation CD-ROMの入手方法については、製品を購入された代理店にお問い合わせください。このCD-ROMパッケージは単独または年間契約で入手することができます。WWW上のURL、http://www.cisco.com、http://www.cisco.com/jp、
http://www-china.cisco.com、またはhttp://www-europe.cisco.comでもシスコの資料をご利用いただけます。
• Cisco IOSソフトウェアの設定情報およびサポートについては、ご使用のシスコ ハードウェア製品にインストールされているCisco IOSソフトウェアリリースに対応したCisco IOSソフトウェア コンフィギュレーション マニュアル セットの、コンフィギュレーション ガイドおよびコマンド リファレンスを参照してください。また、ルータ上で使用しているCisco IOSソフトウェア バージョンに対応したCisco IOSソフトウェア リリース ノートも参照してください。
• Cisco 12000シリーズ インターネット ルータのハードウェアのインストレーションおよびメンテナンスについては、ご使用のCisco 12000シリーズ インターネット ルータに対応するインストレーション コンフィギュレーション ガイドを参照してください。
• 適合規格および安全性については、『 Regulatory Compliance and Safety Information for the
Cisco 12000 Series Internet Routers 』を参照してください。
• シスコのマニュアルの表示方法やマニュアルについての全般的な情報については、次を参照してください。
–CCO（マニュアルの入手方法を参照）
AC入力電源装置の概要
Cisco 12016/12416インターネット ルータ用のAC入力電源サブシステムは2種類あります。
標準のシングルレベルAC入力電源サブシステムが装備されたCisco 12016/12416インターネット ルータは、シングルレベルAC入力電源シェルフに3つのAC入力電源装置（完全冗長電源）を搭載した状態で出荷されます（図1を参照）。完全冗長の電源構成では、電源シェルフ内の3つの電源装置がN+1冗長の電流シェアリング機能を担い、3つの電源装置全部で電流を分担します。1つの電源装置が故障しても、ルータは一時的に残り2つの電源装置を使用して動作を続けることができます。
オプションのダブルレベルAC入力電源サブシステムが装備されたCisco 12016/12416インターネット ルータは、AC入力電源シェルフに4つのAC入力電源装置を搭載した状態で出荷されます（図2を参照）。完全冗長の電源構成では、オプションの電源シェルフ内の4つの電源装置がN+2冗長の電流シェアリング機能を担い、4つの電源装置全部で電流を分担します。電源装置が2つ故障しても、システム構成に応じて、一時的に残り2つの電源装置を使用して動作を続けることができます。
オプションのAC入力電源サブシステムには、標準のAC入力電源サブシステムと同じAC入力電源装置を使用します。
（注） Cisco 12016/12416インターネット ルータのAC入力電源装置はOnline Insertion and Removal（OIR;ホットスワップ）対応なので、ルータの電源を切らずに、故障した電源装置1つを取り外して交換することができます。
AC入力電源装置（図3を参照）は、電源シェルフに取り付けて使用する着脱可能なモジュラ式装置であり、電源装置の前面プレートにあるイジェクト レバーとバネ クリップで固定されます（図3を参照）。

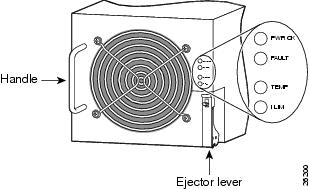

図3 Cisco 12016/12416 インターネット ルータAC入力電源装置の前面プレートの機能
• ハンドル ― 電源装置の取り付けおよび取り外しに使用します。
• イジェクト レバーおよびバネ クリップ ― 前面プレートの右下にあり、電源装置を電源シェルフに固定します。
• ファン ― 電源装置の前面から冷気を取り込み、電源シェルフ背面から熱気を排出します。
• LED ― 次の4つが、電源装置の前面プレート上にあります。
–PWR OK：電源装置がAC入力電源に接続されていて、AC電源電圧が200～240 VACの稼働範囲内である場合、このグリーンのLEDは常時点灯しています。このLEDが消灯している場合は、電源電圧が存在しないか、許容可能な稼働範囲内にありません。
–FAULT：電源装置内で故障が検出されると、このイエローのLEDが点灯します。
–TEMP：電源装置で過熱状態が発生すると、このイエローのLEDが点灯します。
–ILIM：電源装置が電流限界状態で稼働しているとき、このイエローのLEDが点灯します。
標準のシングルレベルAC入力電源シェルフでも、オプションのダブルレベルAC入力電源シェルフでも、AC入力電源装置の取り外しおよび取り付け手順はほとんど同じです。
安全に関する注意事項
交換作業を開始する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
さらに、ルータを取り付け、設定、メンテナンスを行う前に、ご使用のルータに対応する『 Regulatory Compliance and Safety Information for the Cisco 12000 Series Internet Router 』（Text Part Number:
78-4347-xx）に表示されている安全上の警告を参照してください。
安全上の警告
誤って行うと危険が生じる可能性のある操作については、安全上の警告が記載されています。各警告文に、警告を表す記号が記されています。次に、安全に関する警告文の例を示します。警告を表す記号と、人身事故を伴う状況が記載されています。
警告 「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。
機器を安全に取り扱うための注意事項
次の注意事項に従って、安全を確保し、機器を保護してください。このリストには、起こりうる危険な状況がすべて網羅されているわけではありません。常に 注意 が必要です。
• システムの移動前に、必ずすべての電源コードおよびインターフェイス ケーブルを外します。
• 回路の電源が切断されていると思い込まず、必ず確認してください。
• 工具および組立部品が通行の邪魔にならないようにしてください。
• 人身事故や装置障害を引き起こす可能性のある作業は行わないでください。
• 床が濡れていないか、アースされていない電源延長コードや保護アースの不備などがないかどうか、作業場所の安全を十分に確認してください。
電気機器の安全な取り扱い
AC入力電源装置は、ホットスワップ対応なので、システムを稼働させたまま電源装置の取り外しおよび取り付けを行っても、電気的な事故やシステムの故障を引き起こしたりすることはありません。
電気機器を取り扱う際には、次の基本的な注意事項に従ってください。
• ルータ内部の作業を行う前に、室内の緊急電源遮断スイッチがどこにあるかを確認しておきます。
• ルータの取り付けや取り外しを行う前に、すべての電源コードおよび外部ケーブルを外してください。
• 回路の電源が切断されていると思い込まず、必ず確認してください。
• 人身事故や装置障害を引き起こす可能性のある作業は行わないでください。
• 床が濡れていないか、アースされていない電源延長コードや保護アースの不備などがないかどうか、作業場所の安全を十分に確認してください。
–負傷しないように注意してください。ルータの電源を切断してください。
–可能であれば、医療援助を求めるために誰か別の人を呼んでもらうようにしてください。それができない場合は、負傷者の状況を見極めてから救援を要請してください。
–負傷者に人工呼吸または心臓マッサージが必要かどうかを判断し、適切な処置を施してください。
さらに、電源から切断されていても、電話回線またはネットワーク配線に接続されている装置を扱う場合には、次の注意事項に従ってください。
• 雷が発生しているときには、電話線の接続を行わないでください。
• 防水設計されていない電話ジャックは、湿気の多い場所に取り付けないでください。
• 電話回線がネットワーク インターフェイスから切り離されている場合以外、絶縁されていない電話ケーブルや端子には、触れないでください。
静電破壊の防止
ルータ コンポーネントの多くは、静電気によって壊れることがあります。コンポーネントによっては、わずか30 Vの電圧でも壊れますが、プラスチックや発砲スチロールの梱包資材を触っただけで、またはアセンブリがプラスチックやカーペットにかすっただけで、35,000 Vもの静電気電圧が発生することがあります。適切なESD（静電気放電）防止策を講じなかった場合、コンポーネントが完全に壊れたり、断続的な障害が発生したりする可能性があります。次の注意事項に従って、静電破壊の潜在的可能性を最小限に抑えてください。
• 静電気防止用リスト/アンクル ストラップを肌に密着させて着用してください。
• コンポーネントの取り外し/取り付けを行う際は、必ず、シャーシ前面にあるESD接続ソケットの1つまたはシャーシの塗装されていない面に、静電気防止用ストラップの装置側を接続します（図4を参照）。コンポーネントと衣服が接触しないように注意してください。静電気防止用リスト ストラップは体内の静電気からコンポーネントを保護するだけです。 衣服の静電気電圧によってコンポーネントが損傷する可能性があります。
• 必ずカードのコンポーネント側を上にして、静電気防止用シートの上に置くか、静電気防止カード ラックに入れるか、または静電気防止用袋に収めます。コンポーネントを返却する場合には、ただちに静電気防止用袋に保管してください。
• ライン カードまたはRoute Processor（RP）を取り付けるときは、イジェクト レバーを使用してカード コネクタをバックプレーンに固定し、カードの前面プレートの両側の非脱落型ネジを締めます。非脱落型ネジはプロセッサの脱落を防ぐだけでなく、ルータに適切なアースを提供し、バックプレーンにカード コネクタを確実に固定するために必要です。
• ライン カード、クロック/スケジューラ カード、スイッチ ファブリック カードまたはRPを取り外すときには、イジェクト レバーを使用してバックプレーンからカード コネクタを外します。金属製のカード フレームを静かに引き出し、片手をフレームの底面に添えて、スロットからまっすぐ取り出します。
• ライン カード、クロック/スケジューラ カード、スイッチ ファブリック カード、またはRPを扱う場合は、必ず金属製のカード フレームだけを持ちます。ボードまたはコネクタ ピンには触れないようにしてください。
図4 静電気防止用リスト ストラップとCisco 12016/12416インターネット ルータ シャーシの接続
AC入力電源装置の取り外しおよび取り付け
電源シェルフからのAC入力電源装置の取り外し
図5に、標準のシングルレベルAC入力電源シェルフからAC入力電源装置を取り外す手順を示します。この図および以下に説明する手順は、オプションのダブルレベルAC入力電源シェルフからAC入力電源装置を取り外す場合にも当てはまりますが、AC入力電源装置のスロットの位置のみが異なります（オプションのダブルレベルAC入力電源シェルフのスロットの位置については図2を参照してください）。
AC入力電源装置を取り外す場合は、図5を参照し、次の手順に従ってください。
ステップ 1 上部ブロワー モジュール ベイおよび電源シェルフの前面カバーの外側の端をつかみ、まっすぐ手前に引いて、上部ブロワー モジュール ベイおよび電源シェルフ前面のボール スタッド ソケットから、前面カバーの4つのボール スタッドを外します。
ステップ 2 静電気防止用リスト ストラップを手首に着用し、ストラップのもう一方の端を、シャーシ前面のいずれかのESD接続ソケット、またはシャーシの塗装されていない金属面に取り付けます（図4を参照）。
ステップ 3 次の手順で、電源装置をオフにし、シェルフのバックプレーン コネクタから電源装置を外します。
a. イジェクト レバーのバネ クリップを持ち上げて、電源装置の前面プレートからイジェクト レバーの固定を解除します（図5aを参照）。
b. イジェクト レバーを電源装置の前面プレートから離すように手前に倒して、電源シェルフのバックプレーン コネクタから電源装置を外します（図5bを参照）。
（注） イジェクト レバーを手前に倒すと、電源シェルフのバックプレーン コネクタから電源装置が物理的に解除されるだけでなく、内部のマイクロスイッチも切り替えられて、電源装置内の電力が遮断されます。
ステップ 4 電源装置のハンドルを持ち、電源装置を半分ほどベイから引き出します（図5cを参照）。
ステップ 5 空いている手で電源装置を支えながら、電源装置を完全にベイから引き出します（図5cを参照）。
ステップ 6 故障した電源装置を作業の妨げにならないような場所に置きます。
故障した電源装置を工場に返品する場合は、交換用の電源装置が入っていた箱を利用して梱包してください。
交換用AC入力電源装置の取り付け

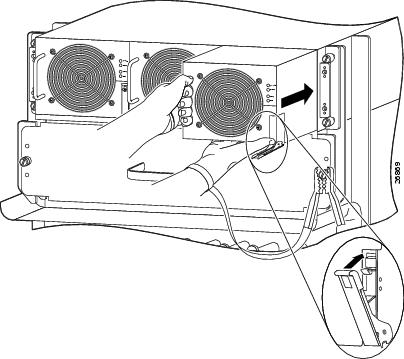

標準のシングルレベルAC入力電源シェルフに交換用AC入力電源装置を取り付ける手順を図6に示します。この図および以下に説明する手順は、オプションのダブルレベルAC入力電源シェルフに交換用AC入力電源装置を取り付ける場合にも当てはまりますが、AC入力電源装置のスロットの位置のみが異なります（オプションのダブルレベルAC入力電源シェルフのスロットの位置については図2を参照してください）。
交換用AC入力電源装置を取り付ける場合は、図6を参照し、次の手順に従ってください。
ステップ 1 静電気防止用リスト ストラップを手首に着用し、ストラップのもう一方の端を、シャーシ前面のいずれかのESD接続ソケット、またはシャーシの塗装されていない金属面に取り付けます（図4を参照）。
ステップ 2 交換用電源装置のイジェクト レバーのバネ クリップを持ち上げ、イジェクト レバーを電源装置の前面プレートから離すように手前に倒します（図6aを参照）。
ステップ 3 両手で電源装置を持ち、電源装置の背面にあるコネクタが電源シェルフのバックプレーン上のコネクタに接触するまで、電源シェルフに挿入します（図6bを参照）。
ステップ 4 電源装置を電源シェルフのバックプレーンに装着するため、イジェクト レバーを持ち上げて、電源シェルフの底面にある溝にかみ合わせたあと、イジェクト レバーが電源装置の前面プレートにぴったり重なるまでレバーを押します（図6cを参照）。
（注） 電源装置が完全に装着されると、電源装置の前面プレートにあるバネ クリップがイジェクト レバーに引っ掛かり、レバーを固定します。バネ クリップがレバーに掛からない場合は、いったんイジェクト レバーを手前に倒して電源装置を外してから挿入しなおし、電源装置の前面プレートにイジェクト レバーをしっかり押し付けます。
電源装置が電源シェルフに完全に装着されると、電源装置と電源シェルフ バックプレーンの間の電気接続が自動的に確立されます。
ステップ 5 上部ブロワー モジュール ベイおよび電源シェルフに、前面カバーを元どおり取り付けます。
ステップ 6 電源シェルフのAC電源レセプタクルに対応するAC電源回路ブレーカが、オンになっていることを確認します。
交換したAC入力電源装置の点検
標準のシングルレベルAC入力電源シェルフ、またはオプションのダブルレベルAC入力電源シェルフで、電源装置の取り付けを点検する手順は、次のとおりです。
• 各電源装置がそれぞれのベイに完全に挿入され、イジェクト レバーがバネ クリップで固定されている。
• 電源シェルフの背面パネルにあるAC入力レセプタクルにすべてのAC入力電源コードが接続され、バネ クリップで固定されている。
• 電源コードのAC入力電源側で、各コードが専用のAC電源コネクタにしっかりと接続されている。
各電源コードは、できるだけ専用のAC入力電源に接続してください。公称200～240 VACで稼働するAC入力電源装置ごとに、20 A（北米）または13 A（その他の国）以上のコンセントが必要です。
ステップ 2 電源装置の前面プレート上にあるグリーンのLED（PWR OKのラベル）が点灯していることを目で確認します。このLEDの点灯は、電源のAC電圧が公称稼働範囲（200～240 VAC）であることを意味します。
PWR OKラベルのLEDが消灯している場合は、次の点を確認してください。
• AC電源レセプタクルおよび電源シェルフ背面パネル上のAC入力レセプタクルの両方に、AC電源コードが確実に接続されている。
ステップ 3 3つのオレンジのLED（FAULT、TEMP、およびILIMラベル）が消灯していることを確認します。
FAULTラベルのLEDが点灯状態になっている場合は、既存の電源装置をスペアの電源装置に交換してください。スペアの電源装置でPWR OKラベルのLEDが点灯する場合は、故障している電源装置を交換のため返品してください。
スペアの電源装置に交換してもFAULTラベルのLEDが点灯状態になる場合は、その電源シェルフ ベイの電源シェルフ バックプレーン コネクタが故障している可能性があります。
電源投入を数回繰り返しても、電源装置が正常に動作しない場合は、購入された代理店に連絡してください。
