Cisco Content Security 170 シリーズ シャーシ

Cisco Content Security 170 シリーズ シャーシ

---

このマニュアルでは、次のモデルが含まれているCisco Content Security 170 シリーズ（Cisco 170 シリーズ）について説明します。

• Cisco Content Security Email Appliance C170（Cisco C170）

• Cisco Content Security Management Appliance M170（Cisco M170）

• Cisco Content Security Web Appliance S170（Cisco S170）

このマニュアルは、前面および背面パネルの LED と背面パネルのポートを含む、Cisco Content Security 170 シリーズ シャーシについて説明します。

警告 この装置の設置、交換、保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 49

このマニュアルの構成は、次のとおりです。

• 「Cisco Content Security 170 シリーズ シャーシ パネル」

• 「アラーム LED」

• 「管理インターフェイス」

• 「関連資料」

Cisco Content Security 170 シリーズ シャーシ パネル

この項では、Cisco 170 シリーズの前面パネルと背面パネルについて説明します。説明する項目は次のとおりです。

• 「前面パネル LED」

• 「背面パネル LED」

• 「背面パネル ポート」

前面パネル LED

ここでは、Cisco 170 シリーズ シャーシの前面パネルの LED について説明します。

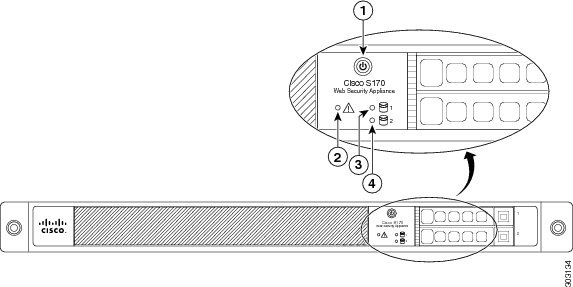

図 1 に、Cisco C170、Cisco M170 および Cisco S170 モデル（グラフィックは Cisco S170 ベゼルを示します）で使用可能な前面パネルの LED を示します。

図 1 Cisco C170、Cisco M170 および Cisco S170 の前面パネルの LED





	LED	説明
1	電源ボタン	システムをオン/オフにするハード スイッチ。一度押すと、ボタンは「オン」の位置に留まります。 • オン：ボタンの電源の記号が点灯します。 • オフ：ボタンの電源の記号は暗いままです。
2	アラーム	システムの動作状態を示します。 • 消灯：正常なオペレーティング システム機能 • オレンジの点灯：次の 1 つ以上を示すクリティカル アラーム。 – ハードウェアまたはソフトウェア コンポーネントの重大な障害。 – 過熱状態。 – 電源の電圧が許容範囲外。 「アラーム LED」を参照してください。
3	HD1	ハード ディスク ドライブ 1 のステータスを示します。 • グリーンに点滅：読み取り/書き込みアクティビティに割り当てられている。 • オレンジの点灯：ハード ディスク ドライブの障害。 • オレンジに点滅：ハード ディスク ドライブの再構築中。 • 消灯：ハード ディスク ドライブが存在しない。
4	HD0	ハード ディスク ドライブ 0 のステータスを示します。 • グリーンに点滅：読み取り/書き込みアクティビティに割り当てられている。 • オレンジの点灯：ハード ディスク ドライブの障害。 • オレンジに点滅：ハード ディスク ドライブの再構築中。 • 消灯：ハード ディスク ドライブが存在しない。

背面パネル LED

ここでは、Cisco 170 シリーズ シャーシの背面パネルの LED について説明します。

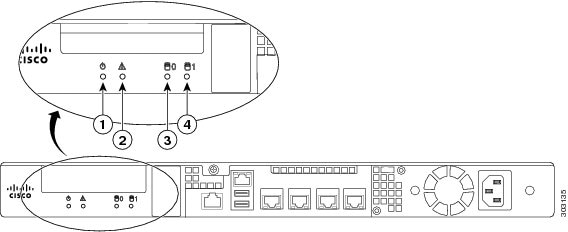

図 2 に、Cisco C170、Cisco M170 および Cisco S170 モデル（グラフィックは Cisco S170 背面パネルを示します）で使用可能な背面パネルの LED を示します。

図 2 Cisco C170、Cisco M170 および Cisco S170 の背面パネルの LED





	LED	説明
1	電源	電源ステータスを示します。 • 消灯：電源がオフです。 • グリーンの点灯：電力がオンです。
2	アラーム	システムの動作状態を示します。 • 消灯：正常なオペレーティング システム機能 • オレンジの点灯：次の 1 つ以上を示すクリティカル アラーム。 – ハードウェアまたはソフトウェア コンポーネントの重大な障害。 – 過熱状態。 – 電源の電圧が許容範囲外。 「アラーム LED」を参照してください。
3	HD0	ハード ディスク ドライブ 0 のステータスを示します。 • グリーンに点滅：読み取り/書き込みアクティビティに割り当てられている。 • オレンジの点灯：ハード ディスク ドライブの障害。 • オレンジに点滅：ハード ディスク ドライブの再構築中。 • 消灯：ハード ディスク ドライブが存在しない。
4	HD1	ハード ディスク ドライブ 1 のステータスを示します。 • グリーンに点滅：読み取り/書き込みアクティビティに割り当てられている。 • オレンジの点灯：ハード ディスク ドライブの障害。 • オレンジに点滅：ハード ディスク ドライブの再構築中。 • 消灯：ハード ディスク ドライブが存在しない。

背面パネル ポート

ここでは、Cisco 170 シリーズ シャーシの背面パネル ポートについて説明します。

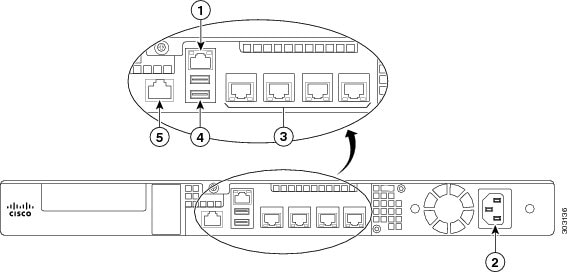

図 3 に、Cisco S170 モデルで使用可能なポートを示します。

図 3 Cisco S170 の背面パネル ポート





	LED	説明
1	管理 0/0 インターフェイス	管理使用に限定される、ギガビット イーサネット インターフェイスを示します。RJ-45 ケーブルで接続します。 「管理インターフェイス」を参照してください。
2	電源モジュール	シャーシの電源装置を示します。
3	RJ-45 ポート	ギガビット イーサネットのカスタマー データ インターフェイスを示します。 ポート番号は（左から右へ順に）P1、P2、T1 と T2 です。
4	USB ポート1	2 台の標準 USB ポートを示します。
5	コンソール ポート	Cisco 170 シリーズに直接コンピュータを接続するコンソール ポートを示します。

1.USB ポートは、将来のソフトウェア リリースで使用できます。

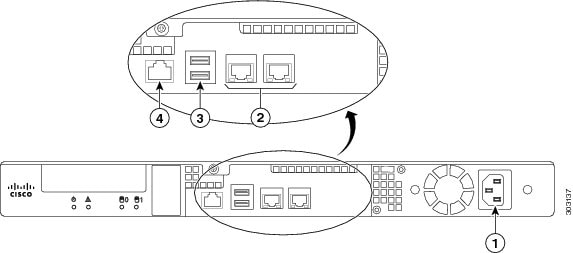

図 4 に、Cisco C170 および Cisco M170 モデルで使用可能なポートを示します。

図 4 Cisco C170 および Cisco M170 の背面パネル ポート





	LED	説明
1	電源モジュール	シャーシの電源装置を示します。
2	RJ-45 ポート	ギガビット イーサネットのカスタマー データ インターフェイスを示します。 ポート番号は（左から右へ順に）Data 1 と Data 2 です。
3	USB ポート2	2 台の標準 USB ポートを示します。
4	コンソール ポート	Cisco 170 シリーズに直接コンピュータを接続するコンソール ポートを示します。

2.USB ポートは、将来のソフトウェア リリースで使用できます。

アラーム LED

Cisco 170 シリーズ シャーシは、すべての外部センサーをポーリングし、動作状態を監視するために、自律環境モニタリングを実行します。特定の内部コンポーネントの破損発生または温度しきい値を超える場合、システムによりクリティカル条件を通知するアラーム LED がアクティブになります。たとえば、アラーム LED はさまざまな重大な過電圧、過熱状態の場合、また Cisco 170 シリーズ シャーシに内部チップ コンポーネントが不足しているか認識されない場合にファームウェアによってアクティブになります。アラーム LED が点灯した場合は、問題の原因を特定するために、シスコ テクニカル サポートまでお問い合わせください。

管理インターフェイス

デフォルトでは、管理インターフェイスは Cisco S170 の管理および Web プロキシ（データ）トラフィックをモニタするために使用されます。ただし、管理使用目的のみで管理ポートを設定できます。

これは、組織が別の管理ネットワークを使用する場合に行うことがあります。これにより、プロキシ トラフィックが管理インターフェイス上の Cisco S170 に確実に到達しないようにすることによって、セキュリティを強化できます。

管理トラフィックのみに管理インターフェイスを使用するとき、プロキシ トラフィックに最低 1 台のデータ インターフェイスを設定し、管理およびデータ トラフィック用に異なるルートを定義する必要があります。

Cisco S170 を設定および管理するための、管理ポートの設定と使用方法については、『 Cisco IronPort AsyncOS 7.5 for Web User Guide 』（ http://www.cisco.com/en/US/docs/security/wsa/wsa7.5/user_guide/WSA_7.5.0_UserGuide.pdf ）を参照してください。

関連資料

Cisco 170 シリーズ のハードウェア クイックスタート ガイド、安全性とコンプライアンスに関するガイドおよびラックマウント ガイドの詳細については、次を参照してください。

• Cisco Content Security Email Appliance C170（ http://www.cisco.com/en/US/products/ps10154/prod_installation_guides_list.html）

• Cisco Content Security Management Appliance M170（ http://www.cisco.com/en/US/products/ps10155/prod_installation_guides_list.html ）

• Cisco Content Security Web Appliance S170（ http://www.cisco.com/en/US/products/ps10164/prod_installation_guides_list.html ）
