機能

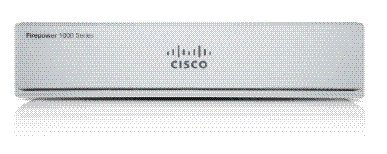

Cisco Firepower 1010 セキュリティ アプライアンスは、PoE+ および L2 スイッチに対応する Cisco Firepower デバイス ファミリの NGFW デスクトップ製品です。
(注) |
PoE+ および L2 スイッチの機能は、今後のソフトウェア リリースでサポートされます。 |
Firepower 1010 は、Cisco Firepower ソフトウェア バージョン 6.4 以降をサポートしています。『Cisco Firepower Compatibility Guide』を参照してください。このガイドでは、サポート対象の各 FirePOWER バージョンについて、オペレーティング システムとホスティング環境の要件を含めた Cisco FirePOWER ソフトウェアとハードウェアの互換性を提供しています。
Firepower 1010 に関連付けられる製品 ID(PID)の一覧については、製品 ID 番号を参照してください。
次の表に、Firepower 1010 の機能を示します。
機能 |
説明 |
||||||
フォーム ファクタ |
1 RU |
||||||
取り付け |
デスクトップ マウント 壁面取り付け(シスコ製品番号 69-100647-01) ラック マウント(シスコ製品番号 69-100648-01) |
||||||
エアーフロー |
サイドツーサイド ファンなし |
||||||
プロセッサ |
4 コア Intel Atom C3000 シリーズ CPU x 1
1.5 GHz(QuickAssist テクノロジー(QAT)搭載) |
||||||
メモリ |
8 GB DDR4 DRAM |
||||||
L2 スイッチ |
Marvell SOHO 88 E6390
|
||||||
管理ポート |
ギガビット イーサネット RJ-45 10/100/1000 BaseT X 1 |
||||||
コンソール ポート |
RJ-45 X 1 または USB ミニ B X 1 |
||||||
USB ポート |
USB 3.0 タイプ A X 1 |
||||||
ネットワーク ポート |
ギガビット イーサネット RJ-45 10/100/1000 BaseT X 8 各 RJ-45(8P8C)銅線ポートは、自動 MDI/X、インターフェイス速度、デュプレックス、および他のネゴシエートされたパラメータの自動ネゴシエーションをサポートし、MDI/MDIX 対応です。 ポートの番号付けは左から右、上から下の順で行われます。ポートの名前はイーサネット 1/1 ~ 1/8 です。 |
||||||
PoE+ コントローラ カード |
ポート 7 および 8 は PoE+ ポートです。
|
||||||
ロック スロット |
スロットは、Kensington 標準 T バーのロック メカニズムに対応し、シャーシを保護します。 |
||||||
リセット ボタン |
小さな埋め込み型のボタンです。3 秒以上押すとシャーシがリセットされ、次のリブート後にデフォルト状態に戻ります。設定の変数は工場出荷時のデフォルトにリセットされますが、フラッシュは消去されず、ファイルは削除されません。 |
||||||
電源スイッチ |
なし
|
||||||
AC 電源装置 |
外部 AC 電源 X 1 電源の合計電力は 115 W です。55 W の +12-V システム電源と 60 Wの -53.5-V PoE 電源があります。
|
||||||
ストレージ |
200 GB M.2 SATA ドライブ ドライブはソフトウェアによって使用されます。ドライブにユーザはアクセスできません。 ドライブは現場では交換できません。ドライブを交換するには、シャーシをシスコに返却する必要があります。 |
- コンソール ポート
- Firepower 1010 には 2 つの外部コンソール ポートがあり、1 つは標準の RJ-45 ポート、もう 1 つは USB ミニ B シリアル ポートです。同時にアクティブにできるのは 1 個のコンソール ポートだけです。ケーブルを
USB コンソール ポートに接続すると、RJ-45 ポートは非アクティブになります。反対に、USB ケーブルを USB ポートから外すと、RJ-45 ポートはアクティブになります。コンソール ポートにはハードウェア フロー制御がありません。ターミナル
サーバを使用してシリアル コンソール ポートから、またはコンピュータの端末エミュレーション プログラムから、CLI を使用してシャーシを設定できます。
-
RJ-45(8P8C)ポートは、内部 UART コントローラにシグナリングする RS-232 をサポートします。RJ-45 コンソール ポートはリモート ダイヤルイン モデムをサポートしていません。必要に応じて、標準管理ケーブル(シスコ部品番号 72-3383-01)を使用して、RJ45 を DB9 接続に変換できます。
-
ミニ USB タイプ B ポートは、外部コンピュータの USB ポートに接続できます。Linux および Macintosh システムでは、特別なドライバは不要です。Windows システムでは、USB ドライバ(software.cisco.com から入手可能)のダウンロードおよびインストールが必要です。Windows HyperTerminal の動作に影響を与えることなく、コンソール ポートでの USB ケーブルの抜き差しが可能です。適切に終端シールドが施された、シールド付き USB ケーブルが推奨されます。USB コンソール ポートのボー レートは、1200、2400、4800、9600、19200、38400、57600、115200 bps です。
(注)
Windows オペレーティング システムでは、USB コンソール ポートを使用する前に、コンソール ポートに接続されたすべての PC に Cisco Windows USB コンソール ドライバをインストールする必要があります。ドライバのインストールの詳細については、「Connect to the Console Port with Microsoft Windows」を参照してください。
-
- 外部フラッシュ ストレージ
- シャーシには、外部デバイスの接続に使用可能な標準 USB タイプ A ポートが 1 つあります。USB ポートは、最大 1 A(5 台の USB 電源ユニット)の 5 V の出力電力を供給できます。
-
外部 USB ドライブ(オプション):USB タイプ A の外部ポートを使用して、データ ストレージ デバイスに接続できます。外部 USB ドライブ識別子は disk1 です。シャーシに電源が投入されると、接続された USB ドライブは disk1 としてマウントされ、ユーザが使用可能な状態になります。さらに、disk 0 に使用できるファイルシステム コマンドは disk1 でも使用可能です。これらのコマンドには、copy、format、delete、mkdir、pwd、cd などがあります。
-
FAT-32 ファイル システム:Firepower 1010 は外部 USB ドライブに対して FAT-32 形式のファイル システムのみをサポートします。FAT-32 形式ではない外部 USB ドライブを挿入すると、システムのマウント プロセスが失敗し、エラー メッセージが表示されます。format disk1: コマンドを入力して該当のパーティションを FAT 32 にフォーマットし、再度 disk1 にマウントできます。ただし、データが失われる可能性があります。
-
