Cisco MDS 9124 マルチレイヤ ファブリック スイッチ

クイック スタート ガイド

Cisco MDS 9124 マルチレイヤ ファブリック スイッチ

日付： 2007 年 1 月
Text Part Number： OL-12044-01-J

概要

Cisco MDS 9124 マルチレイヤ ファブリック スイッチは、4、2、および 1 Gbps の速度の 24 個の Fibre Channel ポートを装備しています。 Cisco MDS 9124 スイッチは、シスコが提供する新たなテクノロジ、System-on-a-Chip（SOC）に基づいており、次の機能を備えています。

• デフォルトでライセンスされている 8 個のポート

• 4、2、1Gbps のフル ライン レート

• RADIUS および TACACS+ を含む包括的なセキュリティ

• コンパクトな 1 RU のフォーム ファクタ

• ホットスワップ可能なリダンダント電源

• Cisco MDS 9124 スイッチ対応の Device Manager Quick Config Wizard

Cisco MDS 9124 スイッチの前面には、LED、コンソール ポートと管理ポート、リセット ボタン、8 個のデフォルトでライセンスされているポート、16 個のオンデマンド ポートがあります。 図1 を参照してください。

図1 Cisco MDS 9124 スイッチの正面図

Cisco MDS 9124 スイッチの背面には、リダンダント電源、AC 電源レセプタクル、およびファンがあります。図2 を参照してください。

図2 Cisco MDS 9124 スイッチの背面図

（注） 16 個のオンデマンド ポートは、ソフトウェア ライセンスを取得することで、8 ポート単位でアクティブ化することができます。

梱包内容の確認

すべての品目が揃っていることを確認します。次のものが含まれています。

• マニュアル

• アース端子キット

• ラックマウント キット

• 静電気防止用リスト ストラップ

• ケーブルおよびコネクタ

• オプションの部品

スイッチの設置

スイッチは、次のいずれかの格納ラックに設置します。

• 開放型 EIA ラック

• 穴あき型または一枚壁型 EIA キャビネット

• 2 支柱 Telco ラック

ラック マウントの例については、図3 を参照してください。

図3 ラック マウントの例

（注） スイッチをラックに設置する前に、ラック マウント支持ブラケットをスイッチに取り付ける必要があります。

SFP の取り付け

次の SFP のいずれかを空のポートに 1 つずつ取り付けます。

• Fibre Channel 短波長 4、2、または 1 Gbps SFP トランシーバ、製品番号 DS-SFP-FC4G-SW

• Fibre Channel 長波長 4、2、または 1 Gbps SFP トランシーバ、製品番号 DS-SFP-FC4G-LW

SFP の取り付けについては、図4 を参照してください。

図4 SFP の取り付け

スイッチへの電力供給

スイッチに電源を投入する手順は、次のとおりです。

ステップ1 図5 に示すように、スイッチをアースします。

図5 スイッチのアース

ステップ2 電源コードを AC 電源レセクタプルに差し込みます（ 図6 を参照）。

ステップ3 スイッチに電源を投入します（図6 を参照）。

図6 電源コードおよびオン/オフ スイッチ

ネットワークの設定

ネットワークを設定する手順は、次のとおりです。

ステップ1 図7 に示すように、Mgmt 0 ポートが Web ブラウザに接続されていることを確認します。

図7 Web ブラウザの接続

ステップ2 コンソール ポートが PC のシリアル ポートに接続されていることを確認します。

（注） Mgmt 0 ポートとコンソール ポートの物理位置については、図1 を参照してください。

ステップ3 スイッチ セットアップ ユーティリティを使用して、次の手順を実行します。

a. スイッチの admin パスワードを設定します。

（注） 必ず、強力なパスワードを設定してください。 短く解読が容易なパスワードは、Cisco MDS SAN-OS によって拒否されます。 強力なパスワードにするには、長さを 8 文字以上にし、数字、大文字、小文字を混在させます。

b. 例1 に示すように、IP アドレスとネットマスクをスイッチに割り当てます。

例1 セットアップ ユーティリティでの IP アドレス割り当て手順

デバイスの接続

デバイスを接続する手順は、次のとおりです。

ステップ1 サーバをスイッチに接続します（図8 を参照）。

ステップ2 ストレージ デバイスをスイッチに接続します（図8 を参照）。

図8 サーバおよびストレージの接続

（注） スイッチの設置の詳細については、『Cisco MDS 9100 Series Hardware Installation Guide』および『Cisco MDS 9000 Family CLI Configuration Guide』を参照してください。

Device Manager のインストール

Device Manager をインストールする手順は、次のとおりです。

ステップ1 Device Manager のインストールを開始するため、ブラウザの Address フィールドに、スイッチに割り当てられた IP アドレスを入力します。

ステップ2 図9 に示す Device Manager リンクをクリックします。

図9 Device Manager のインストール

ステップ3 画面上の指示に従い、Device Manager をインストールします。

VSAN の作成

VSAN を作成する手順は、次のとおりです。

ステップ1 デスクトップの Device Manager アイコンをクリックして、ログインします。

ステップ2 Password フィールドにパスワードを入力します（図10 を参照）。

ステップ3 Open ボタンをクリックします（図10 を参照）。

図10 Device Manager のログイン

ステップ4 FC をクリックし、その後、 VSANs を選択します。

ステップ5 Create ボタンをクリックします。

ステップ6 図11 に示すように、Create VSAN General ダイアログボックスを使用して VSAN を作成します。

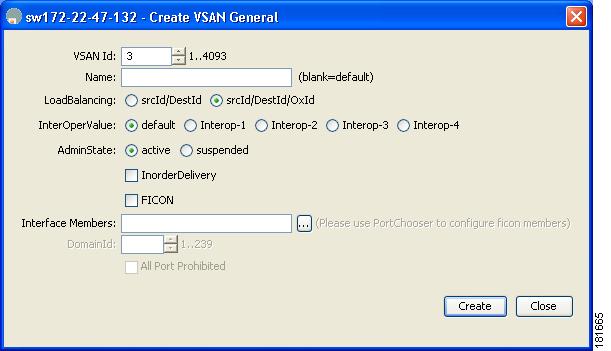

図11 VSAN の作成

ステップ7 Finish をクリックして、変更を保存します。

ステップ8 追加の VSAN を作成する場合は、ステップ 6 および 7 を繰り返します。

Quick Config Wizard の使用

ポートをイネーブルにし、ゾーン メンバシップを割り当てる手順は、次のとおりです。

ステップ1 FC をクリックし、その後、 Quick Config を選択します。

ステップ2 図12 に示すように、 Enable カラムで対応する 2 つのチェックボックスをオンにして、2 個のポートをイネーブルにします。

図12 ゾーン ポートのイネーブル化

ステップ3 イネーブルにした 2 個のポートをゾーンに所属させるため、 Ports Zoned To エリアでどちらか一方のポートのチェックボックスをオンにします。

このチェックボックスをオンにすると、イネーブルにしたもう 1 個のポートのチェックボックスも自動的にオンになります。 これで、両方のポートが同じゾーンのメンバーになります。

ステップ4 Next をクリックします。

図13 に示すように、変更の要約が表示されます。

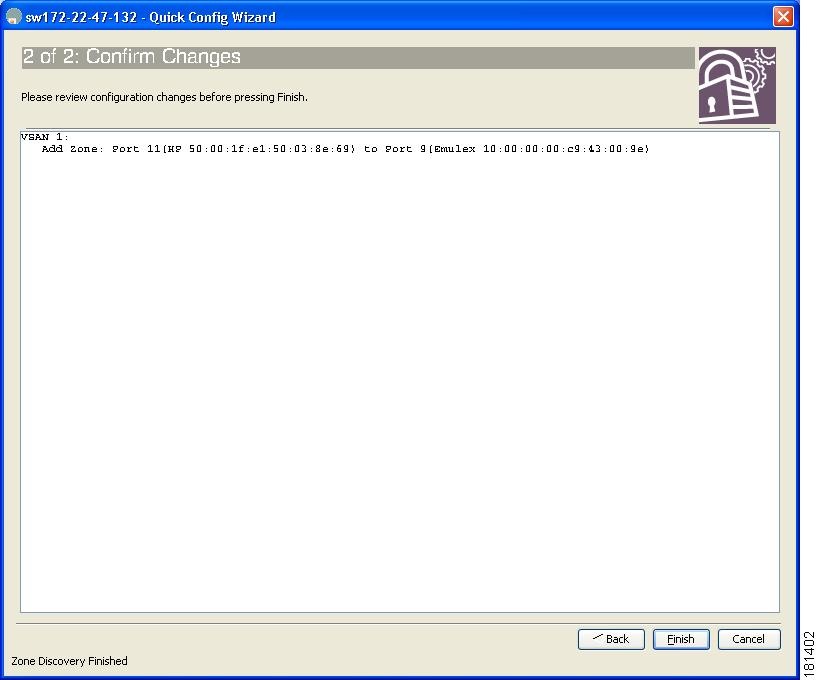

図13 変更の確認

ステップ5 Finish をクリックして、変更を保存します。

ステップ6 追加のゾーンを作成するには、ステップ 2～5 を繰り返します。

（注） Quick Config Wizard を使用して、それぞれ 2 個のポートを持つゾーンを最大 12 個まで作成できます。

（注） Device Manager のインストール方法および Quick Config Wizard の使用方法の詳細については、『Cisco MDS 9000 Family Fabric Manager Configuration Guide』を参照してください。

これで、完了です。 Cisco MDS 9124 スイッチは設置され、すぐに使用できます。
