Cisco Nexus 1010 ソフトウェア インストレーション アップグレード ガイド リリース 4.2(1) SP1(3)
In Service Software Upgrade について
ソフトウェア リリース 4.2(1)SP1(2) からのアップグレード
ソフトウェア リリース 4.0(4)SP1(1) からのアップグレード
このマニュアルでは、Cisco Nexus 1010 ソフトウェアを再インストールまたはアップグレードする方法について説明します。内容は次のとおりです。
• 「対象読者」
• 「ソフトウェアのインストールおよびアップグレードについて」
• 「前提条件」
• 「Cisco CIMC ソフトウェアのバージョンの確認」
• 「構成例」
• 「詳細な資料」
• 「ソフトウェア インストールおよびアップグレード機能の履歴」
• 「関連資料」
(注) VSB 上の Cisco Nexus 1000V ソフトウェアのアップグレードについては、『Cisco Nexus 1000V Software Upgrade Guide, Release 4.2(1)SV1(4a)』を参照してください。
Cisco Nexus 1010 システムの概要と、インストール後のソフトウェアの設定手順については、『 Cisco Nexus 1010 Software Configuration Guide, Release 4.2(1)SP1(3) 』を参照してください。
このマニュアルの対象読者は、Cisco Nexus 1000V の知識と Cisco Nexus 1000V Virtual Supervisor Module(VSM)のインストール、アップグレード、および管理の経験があるネットワーク管理者です。
• 「In Service Software Upgrade について」
Cisco Nexus 1010 ソフトウェアは、次のコンポーネントを含む ISO イメージとして事前にインストールされます。
• Cisco Nexus 1010 キックスタート イメージ
これは、シェルフおよび冗長グループ コンフィギュレーションを管理する Cisco Nexus 1010 Manager 仮想マシン用のイメージです。
• ハイパーバイザと Cisco Nexus 1010 エージェント
Cisco Nexus 1010 でディスク破損が発生した場合は、CD からイメージをコピーすることによりシステムを修復できます。
Cisco Nexus 1010 のアップグレードは、中断のない In Service Software Upgrade(ISSU)です。ソフトウェアをアップグレードする場合、稼動データは永続情報を失わずに保持されます。
スタンバイ Cisco Nexus 1010 が最初にアップグレードされ、アクティブによってリロードされます。アップグレード中には、ISO イメージの抽出、検査、同期、およびアップグレードの要約時にメッセージが表示されます。新しいソフトウェア バージョンのスタンバイが起動した後、スタンバイが引き継ぎ、新しいバージョンのアクティブをリロードする前に、システムはすべての VSB が起動するのを待ちます。最終的に、両方の Cisco Nexus 1010 が新しいソフトウェア バージョンで HA ペアを構成したときに ISSU は完了します。
Cisco Nexus 1010 Release 4.2(1)SP1(3) のインストールまたはアップグレードを行う前に、次のことを確認または実行する必要があります。
• CIMC ソフトウェア Version 1.2.1(b) 以降がインストール済みである必要があります。このバージョンの CIMC がインストール済みであることを確認する手順は、「Cisco CIMC ソフトウェアのバージョンの確認」を参照してください。
ソフトウェアを再インストールまたはアップグレードする場合は、次のガイドラインと制約事項に従ってください。
• ソフトウェアをアップグレードする唯一の方法は、 install nexus1010 コマンドを使用することです。
• ブート変数は、 install コマンドの実行時にシステムによって設定されます。ブート変数を手動で設定することは絶対に避けてください。
次の手順に従って、CIMC ソフトウェア Version 1.2.1(b) 以降が Cisco Nexus 1010 にインストール済みであることを確認します。
手順を開始する前に、次のことを確認または実行する必要があります。
• CIMC ソフトウェア Version 1.2.1(b) 以降にアップグレード済みであること。
詳細については、『 CIMC Firmware Management on UCS C-Series Servers』 を参照してください。
• CIMC ソフトウェア Version 1.2.1(b) 以降がインストールされている場合は、製品 ID N1K-C1010 が show hardware コマンドの出力に表示されます。ここで説明する手順には、この確認作業が含まれています。
• CLI または Web ブラウザから Cisco Nexus 1010 にログイン済みであること。
ステップ 1 Cisco Nexus 1010 から、次のいずれかを実行して製品 ID(PID)を表示します。
• CLI で、 show hardware コマンドを実行して出力を表示します。
「Switch Hardware ID information」の下にある PID を探します。

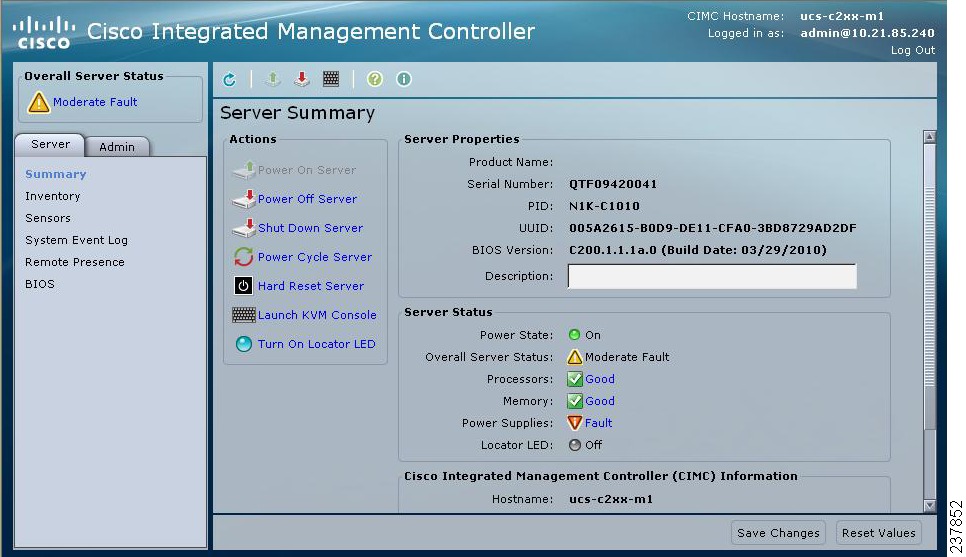

• Web ブラウザで、[Server Summary] ウィンドウを開いてサーバ プロパティを表示します。例については、図 1-1 を参照してください。
図 1-1 CIMC のウィンドウに表示される製品 ID(PID)
• 表示された PID が N1K-C1010 の場合は、Cisco Nexus 1010 Release 4.2(1)SP1(3) のインストールまたはアップグレードに進みます。
• 表示された PID が N1K-C1010 でない場合は、Release 4.2(1)SP1(3) のインストールまたはアップグレードに進まないでください。代わりに、RMA プロセスを使用して Cisco Nexus 1010 を置き換える必要があります。
システム ディスクが破損した場合にソフトウェア CD からソフトウェアを再インストールする手順を次に示します。
手順を開始する前に、次のことを確認または実行する必要があります。
• Cisco Nexus 1010 の製品 ID(PID)が次のとおりであることを、「Cisco CIMC ソフトウェアのバージョンの確認」に従って確認済みであること。
この項の手順を使用して、Cisco Nexus 1010 ソフトウェアを新しいバージョンにアップグレードできます。
• 「ソフトウェア リリース 4.2(1)SP1(2) からのアップグレード」
• 「ソフトウェア リリース 4.0(4)SP1(1) からのアップグレード」
ここに示す手順を開始する前に、次の点を理解または実行しておく必要があります。
• Cisco Nexus 1010 の製品 ID(PID)が次のとおりであることを、「Cisco CIMC ソフトウェアのバージョンの確認」に従って確認済みであること。
• Cisco Nexus 1010 の背面の CIMC/Serial over LAN ポートから CLI にログインしていること。
(注) この手順では管理 IP を使用してログインしないでください。この手順では、最初にスタンバイ Cisco Nexus 1010 をアップグレードしてリロードする必要があります。その後、HA ペアはソフトウェア バージョンの互換性がなくなります。Serial over LAN を使用してログインすることにより、この構成で発生するスプリット ブレインが回避されます。
• この手順で、アクティブおよびスタンバイ Cisco Nexus 1010 の両方がアップグレードされます。
• 外部サーバの実行コンフィギュレーションのバックアップ コピーをすでに保存していること。
• アップグレード中に新しいソフトウェア バージョンをリロードした後、新しいアップグレード コンフィギュレーションをスタートアップ コンフィギュレーションにコピーすることによって、リブートや再起動が行われれてもコンフィギュレーションが永続的に保存されるようにする必要があります。次の手順には、このための作業が含まれています。
• 新しい Cisco Nexus 1010 ソフトウェア ファイルのコピーを次の Cisco.com ソフトウェア ダウンロード サイトから外部サーバに保存済みであること。
稼動データと永続情報を保持しながら次の Cisco Nexus 1010 をアップグレードする手順を次に示します。
(注) 4.0(4) SP1(1) からアップグレードする場合は、「ソフトウェア リリース 4.0(4)SP1(1) からのアップグレード」を参照してください。
(注) VSB 上の Cisco Nexus 1000V ソフトウェアのアップグレードについては、『Cisco Nexus 1000V Software Upgrade Guide, Release 4.2(1)SV1(4a)』を参照してください。
ステップ 1 Cisco Nexus 1010 Serial over LAN 接続で、未保存のコンフィギュレーションを実行コンフィギュレーションからスタートアップにコピーして、リロード後にコンフィギュレーションが保持されるようにします。
copy running-config startup-config
ステップ 2 新しいソフトウェア イメージを外部サーバから次のディレクトリにコピーします。
copy scp://user@path/filename bootflash:filename
install nexus1010 full_path_to_filename
• 新しいソフトウェア イメージが bootflash にコピーされ、スタンバイ Cisco Nexus 1010 がアップグレードされます。
• bootflash 変数が新しいシステムとキックスタート イメージの名前で更新されます。
• 新しいイメージと bootflash 変数の情報がスタートアップ コンフィギュレーションに保存されます。
• アクティブが新しいソフトウェア バージョンのスタンバイをリロードします。
• スタンバイが引き継ぎ、新しいバージョンのアクティブをリロードする前に、システムはすべての VSB が起動するのを待ちます。
ステップ 4 各モジュールの CLI から、両方のモジュールが HA モードであることを確認します。
ステップ 5 新しいソフトウェアがロードされたことを確認します。
ステップ 6 新しいアップグレード コンフィギュレーションをスタートアップ コンフィギュレーションにコピーすることによって、リブートや再起動が行われても実行コンフィギュレーションが永続的に保存されるようにします。
copy running-config startup-config
switch# copy running-config startup-config
[########################################] 100%
稼動データと永続情報を保持しながら次の Cisco Nexus 1010 をアップグレードする手順を次に示します。
(注) 4.2(1) SP1(2) からアップグレードする場合は、「ソフトウェア リリース 4.2(1)SP1(2) からのアップグレード」を参照してください。
(注) VSB 上の Cisco Nexus 1000V ソフトウェアのアップグレードについては、『Cisco Nexus 1000V Software Upgrade Guide, Release 4.2(1)SV1(4a)』を参照してください。
手順を開始する前に、次のことを確認または実行する必要があります。
• VSM が使用可能である状態を維持するには、ここで説明する手順に従って冗長 VSB モジュールを別々にリロードします。
ステップ 1 Cisco Nexus 1010 Serial over LAN 接続で、未保存のコンフィギュレーションを実行コンフィギュレーションからスタートアップにコピーして、リロード後にコンフィギュレーションが保持されるようにします。
copy running-config startup-config
ステップ 2 新しいソフトウェア イメージを外部サーバから次のディレクトリにコピーします。
copy scp://user@path/filename bootflash:filename
install nexus1010 full_path_to_filename
• 新しいソフトウェア イメージが bootflash にコピーされます。
• bootflash 変数が新しいシステムとキックスタート イメージの名前で更新されます。
• 新しいイメージと bootflash 変数の情報が実行コンフィギュレーションに保存されます。
ステップ 4 スタートアップ コンフィギュレーションに新しいブート パラメータを保存します。
ステップ 5 ソフトウェアをリロードしてソフトウェア イメージを新しいイメージ ファイルで更新します。
Cisco Nexus 1010 ペアで、ソフトウェア イメージは bootflash 変数で指定されたバージョンに置き換えられます。Cisco Nexus 1010 は同期されます。
ステップ 6 各モジュールの CLI から、両方の VSB が HA モードであることを確認します。
ステップ 7 新しいソフトウェアがロードされたことを確認します。
ステップ 8 新しいアップグレード コンフィギュレーションをスタートアップ コンフィギュレーションにコピーすることによって、リブートや再起動が行われても実行コンフィギュレーションが永続的に保存されるようにします。
copy running-config startup-config
n1000v# copy running-config startup-config
[########################################] 100%
次に、ソフトウェア バージョン 4.2(1)SP1(2) からのアップグレードの例を示します。
(スタンバイ Cisco Nexus 1010 のアップグレードは、ここで開始します)。
cppa-mgr# copy running-config startup-config
