コマンドまたはアクション |
目的 |
ステップ 1 |
configure terminal
例: switch# configure terminal
switch(config)#
|
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 |
interface interface slot/port
例: switch(config)# interface ethernet 2/5
switch(config-if)#
|
選択したスロットおよびポート上でインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 3 |
switchport
例: switch(config-if)# switchport
|
選択したスロットおよびポートまたはポート範囲でスイッチポート パラメータを設定します。 |
ステップ 4 |
switchport monitor [ingress [learning]]
例: switch(config-if)# switchport monitor
|
SPAN 宛先としてスイッチポート インターフェイスを設定します。
-
ingress:SPAN 宛先ポートが特定の TCP パケット ストリームを中断するパケットを注入できるようにします。
-
ingress learning:SPAN 宛先ポートがパケットを注入できるようにし、MAC アドレスの学習を可能にします。
|
ステップ 5 |
ステップ 2 ~ 4 を繰り返して、追加の SPAN 宛先でモニタリングを設定します。 |
(任意) — |
ステップ 6 |
no monitor session session-number
例: switch(config)# no monitor session 3
|
指定した SPAN セッションのコンフィギュレーションを消去します。 新しいセッション コンフィギュレーションは、既存のセッション コンフィギュレーションに追加されます。 |
ステップ 7 |
monitor session session-number [shut]
例: switch(config)# monitor session 3 rx
switch(config-monitor)#
例: switch(config)# monitor session 3 tx
switch(config-monitor)#
例: switch(config)# monitor session 3 shut
switch(config-monitor)#
|
モニタ コンフィギュレーション モードを開始します。 新しいセッション コンフィギュレーションは、既存のセッション コンフィギュレーションに追加されます。 デフォルトでは、セッションが shut ステートで作成されます。このセッションは、ローカル SPAN セッションです。 オプションの shut キーワードは、選択したセッションに対して shut ステートを指定します。 |
ステップ 8 |
description description
例: switch(config-monitor)# description my_span_session_3
|
セッションの説明を設定します。 デフォルトでは、説明は定義されません。 説明には最大 32 の英数字を使用できます。 |
ステップ 9 |

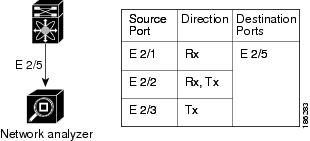

source {interface type | vlan {number | range}} [rx | tx | both]
例: switch(config-monitor)# source interface ethernet 2/1-3, ethernet 3/1 rx
例: switch(config-monitor)# source interface port-channel 2
例: switch(config-monitor)# source interface sup-eth 0 both
例: switch(config-monitor)# source vlan 3, 6-8 rx
例: switch(config-monitor)# source interface ethernet 101/1/1-3
|
送信元およびパケットをコピーするトラフィックの方向を設定します。 一定範囲のイーサネット ポート、ポート チャネル、インバンド インターフェイス、または一定範囲の VLAN。 送信元は 1 つ設定することも、またはカンマで区切った一連のエントリとして、または番号の範囲として、複数設定することもできます。 最大 128 のインターフェイスを指定できます。 コピーするトラフィック方向を、入力(rx)、出力(tx)、または両方向(both)として指定できます。 デフォルトは both です。
(注) |
送信元 VLAN は、入力(rx)方向にのみサポートされます。 |
単一方向のセッションには、送信元の方向はセッションで指定された方向に一致する必要があります。 |
ステップ 10 |
ステップ 9 を繰り返して、すべての SPAN 送信元を設定します。 |
(任意) — |
ステップ 11 |
filter vlan {number | range}
例: switch(config-monitor)# filter vlan 3-5, 7
|
(任意) 設定された送信元から選択する VLAN を設定します。 VLAN は 1 つ設定することも、またはカンマで区切った一連のエントリとして、または番号の範囲として、複数設定することもできます。 |
ステップ 12 |
ステップ 11 を繰り返して、すべての送信元 VLAN のフィルタリングを設定します。 |
(任意) — |
ステップ 13 |
filter access-group acl-filter
例: switch(config-monitor)# filter access-group ACL1
|
(任意) ACL を SPAN セッションにアソシエートします。 |
ステップ 14 |
destination interface type {number | range}
例: switch(config-monitor)# destination interface ethernet 2/5, ethernet 3/7
|
コピーする送信元パケットの宛先を設定します。 宛先は 1 つ設定することも、またはカンマで区切った一連のエントリとして、または番号の範囲として、複数設定することもできます。 最大 128 のインターフェイスを指定できます。
(注) |
SPAN 宛先ポートは、アクセス ポートまたはトランク ポートのどちらかにする必要があります。 |
(注) |
すべての宛先ポートでモニタ モードをイネーブルにする必要があります。 |
|
ステップ 15 |
ステップ 14 を繰り返して、すべての SPAN 宛先ポートを設定します。 |
(任意) — |
ステップ 16 |
no shut
例: switch(config-monitor)# no shut
|
SPAN セッションをイネーブルにします。 デフォルトでは、セッションはシャット ステートで作成されます。 |
ステップ 17 |
show monitor session {all | session-number | range session-range} [brief]
例: switch(config-monitor)# show monitor session 3
|
(任意) SPAN 設定を表示します。 |
ステップ 18 |
copy running-config startup-config
例: switch(config)# copy running-config startup-config
|
(任意)
実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
