Catalyst 3750-X/3560-X スイッチ FIPS キット取り付け時の注意事項

Catalyst 3750-X/3560-X スイッチ FIPS キット取り付け時の注意事項

---

発行日：2011 年 10 月

FIPS キットを取り付ける前に、周辺温度に関する次の点に注意してください。

警告 過熱防止のため、室温が 104 °F（40 °C）を超える環境ではスイッチを使用しないでください。また、通気を妨げないように、通気口の周囲に 3 インチ（7.6 cm）以上のスペースを確保してください。ステートメント 17B

スイッチが FIPS 140-2 レベル 2 物理的セキュリティ要件を満たすように、不透明シールドを使ってスイッチの前面パネルと側面パネルをシールドすることで隠蔽化し、不正変更されていないことを改ざん防止用ラベルで保証します。以下の項では、スイッチの物理的セキュリティについて説明します。

表 1 に、改ざん防止用ラベルと不透明シールドの数を示します。これらは、FIPS 認定モードでスイッチを稼動するためにスイッチに取り付けてください。暗号化担当者（CO）は、未使用の改ざん防止用ラベルを安全な場所に保管し、常時管理する責任を負います。

モジュールの隠蔽化

不透明シールドを Catalyst 3560-X スイッチおよび 3750-X スイッチに取り付けるには、次の手順を実行します。

ステップ 1 FIPS キット（部品番号：C3KX-FIPS-KIT）を開けます。キットの内容は次のとおりです。

• 不透明シールド（前面および側面用）

• 改ざん防止用ラベル

ステップ 2 不透明シールドを取り付けます（図 1 を参照）。

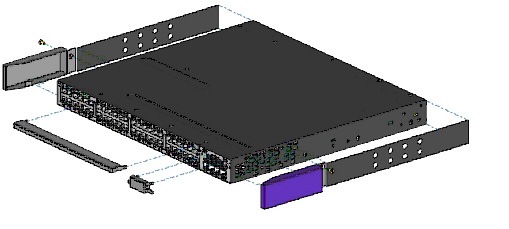

図 1 不透明シールド

不正変更の防止

設定が終了してすべての FIPS 140-2 レベル 2 要件をモジュールが満たせば、不正変更の証拠を残さずにモジュールにアクセスできなくなります。不正変更がされていないか CO が定期的に検査してください。

システムをシールドするために、それぞれの改ざん防止用ラベルを次の図のように取り付けます。

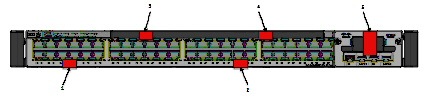

図 2 前面

図 3 右側

図 4 左側

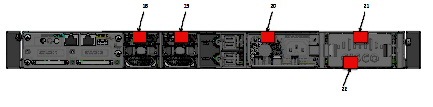

図 5 背面

関連資料

次の資料は Cisco.com の以下の URL から入手できます。

http://www.cisco.com/en/US/products/ps10745/tsd_products_support_general_information.html

• 『Catalyst 3750-X and 3560-X Switch Getting Started Guide』

• 『Catalyst 3750-X and 3560-X Switch Hardware Installation Guide』

• 『Regulatory Compliance and Safety Information for the Catalyst 3750-X and 3560-X Switch』

• 『Installation Notes for the Catalyst 3750-X, Catalyst 3560-X Switch Power Supply Modules』

• 『Installation Notes for the Catalyst 3750-X and 3560-X Switch Fan Module』

• 『Installation Notes for the Catalyst 3750-X and 3560-X Switch Network Modules』

• 『Release Notes for the Catalyst 3750-X and 3560-X Switch』

• 『Catalyst 3750-X and 3560-X Switch Software Configuration Guide』

• 『Catalyst 3750-X and 3560-X Switch Command Reference』

• 『Catalyst 3750-X, 3750-E, 3560-X, and 3560-E Switch System Message Guide 』

• 『Cisco Expandable Power System XPS-2200 Hardware Installation Guide』

• 『Cisco Expandable Power System XPS-2200 Compatibility Matrix』

• 『Cisco IOS Software Installation Document』

Cisco 小型フォーム ファクタ（SFP）および SFP+ モジュールに関する情報は、Cisco.com の次のページから入手できます。

http://www.cisco.com/en/US/products/hw/modules/ps5455/prod_installation_guides_list.html

SFP の互換性マトリクスに関するマニュアルは、次の Cisco.com サイトにあります。

http://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html
