この章では、Catalyst 6500 シリーズ スイッチでサポートされる共有ポート アダプタ(SPA)について説明します。この章の内容は次のとおりです。
• 「2 ポートおよび 4 ポート チャネライズド T3 SPA の概要」
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の概要」
• 「8 ポート チャネライズド T1/E1 SPA の概要」
• 「1 ポート チャネライズド STM-1/OC-3 SPA の概要」
• 「2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA の概要」
• 「2 ポートおよび 4 ポート OC-3c/STM-1 POS SPA の概要」
• 「1 ポート OC-12c/STM-4 ATM SPA の概要」
• 「1 ポート OC-12c/STM-4 POS SPA の概要」
• 「1 ポート OC-48c/STM-16 ATM SPA の概要」
• 「2 ポート OC-48 POS/RPR SPA の概要」
• 「1 ポート OC-192c/STM-64 POS/RPR SPA の概要」
• 「1 ポート OC-192c/STM-64 POS/RPR XFP SPA の概要」
• 「1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA の概要」
• 「4 ポートおよび 8 ポート ファスト イーサネット SPA の概要」
• 「1 ポート 10 ギガビット イーサネット SPA の概要」
• 「2 ポート ギガビット イーサネット SPA の概要」
• 「5 ポート ギガビット イーサネット SPA の概要」
表 3-1 は Catalyst 6500 シリーズ スイッチでサポートされている SPA を示しています。
SPA |
|
|
|
---|---|---|---|
ルータに搭載されているハードウェアに対する Cisco IOS ソフトウェアの最低限のソフトウェア要件を確認するには、Cisco.com の Software Advisor ツールを使用します。このツールでは、システム内の SIP または SPA の互換性の有無を検査できませんが、個々のハードウェア モジュールまたはコンポーネントに対する最低限の Cisco IOS 要件を確認できます。
(注) このツールにアクセスするには、Cisco.com のログイン アカウントが必要です。
Software Advisor にアクセスするには、Cisco.com で [Login] をクリックして、[SEARCH] ボックスに「Software Advisor」と入力し、[GO] をクリックします。Software Advisor ツールのリンクをクリックします。
ハードウェアに必要なソフトウェア リリースの最低要件を検索するための製品シリーズを選択するか、または特定の製品番号を入力します。
ルータに推奨される帯域幅制限がオーバーサブスクライブされると、パフォーマンスの低下または劣化につながる可能性があります。このため、ルータの SPA で使用される帯域幅を決めておき、すべての SPA によって使用される合計帯域幅が、ルータに推奨される帯域幅制限を超えないように注意することが重要となります。また、SIP の帯域幅を超えないようにすることも重要です。SIP の帯域幅については、 第 2 章「SIP と SSC のサポート」 を参照してください。
表 3-2 に、SPA の各ポートの帯域幅(1 ポートあたりの帯域幅)、および SPA で使用可能な全ポートの累積帯域幅(合計帯域幅)を示します。
SPA |
|
|
|
---|---|---|---|
Cisco IOS Release 12.2(18)SXF で、Cisco 7600 SIP-400 と 2 ポート ギガビット イーサネット SPA または 1 ポート OC-48c/STM-16 ATM SPA を併用している場合は、オーバーサブスクライブに関する次の注意事項に従ってください。
• SIP にその他の SPA を搭載しない場合は、1 つの 7600-SIP-400 だけを 1 ポート OC-48c/STM-16 ATM SPA に搭載できます。
• SIP にその他の SPA を搭載しない場合は、最大 2 つの 7600-SIP-400 を 2 ポート ギガビット イーサネット SPA に搭載できます。
• 7600-SIP-400 には、合計入力帯域幅が OC-48 レートを超えない範囲で、OC-3、OC-12 の POS、CEoP、または ATM SPA を任意の組み合わせで搭載できます。
• 2 ポート ギガビット イーサネット SPA が 1 台搭載された 7600-SIP-400 には、合計入力帯域幅が OC-24 レートを超えない範囲で、OC-3、OC-12 の POS、CEoP、または ATM SPA を任意の組み合わせで搭載できます。
• 7600-SIP-400 には、他の SPA を搭載せずに、1 つの 1 ポート 10 ギガビット イーサネット SPA を搭載することができます。
(注) 7600-SIPA-400 の 1 ポート 10 ギガビット イーサネット SPA は、帯域幅が 4 Gbps です。
ここでは 2 ポートおよび 4 ポート チャネライズド T3 SPA について、次の内容を説明します。
• 「2 ポートおよび 4 ポート チャネライズド T3 SPA の LED」
• 「2 ポートおよび 4 ポート チャネライズド T3 SPA のインターフェイス仕様」
• 「2 ポートおよび 4 ポート チャネライズド T3 SPA のケーブルとコネクタ」
2 ポートおよび 4 ポート チャネライズド T3 SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 3-1 に、4 ポート チャネライズド T3 SPA の各 LED の例を示します。
図 3-1 4 ポート チャネライズド T3 SPA の前面プレート
|
|
||
|
|
||
|
表 3-3 では、2 ポートおよび 4 ポート チャネライズド T3 SPA の LED について説明します。
|
|
|
|
---|---|---|---|
フレーマは、着信および送信 T3 フレーム(C ビット、m13/m23、非フレーム)を処理します。フレーマの処理速度は T3 ラインレート(44.2 Mbps)です。
パケット データは、Point-to-Point Protocol (PPP; ポイントツーポイント プロトコル)や High-Level Data Link Control(HDLC; ハイレベル データリンク制御)など、ユーザが設定可能なカプセル化形式で転送され、T3 フレームにマッピングされます。カプセル化により、データ フレーム パケットは転送オーバーヘッドが付加されてから転送されます。このオーバーヘッドは、パケットが遠端に転送された時点で削除されます。
T3 SPA インターフェイスは、ANSI および Telco 標準に準拠しています。このインターフェイスは、Management Information Base(MIB; 管理情報ベース)RFC 2495、RFC 2496、および T1.231 のサポートも提供しています。
2 ポートおよび 4 ポート チャネライズド T3 SPA のインターフェイス コネクタは 75 Ω の同軸 Siemax 型であり、1 つのコネクタおよびケーブルが転送用(TX)、もう 1 つは受信用(RX)です。
2 ポートおよび 4 ポート チャネライズド T3 SPA には、次のケーブルを使用できます。ケーブルの一端は BNC コネクタであり、もう一端は Siemax コネクタです。
• CAB-T3E3-RF-BNC-M(T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オス、10 フィート [3 m])
• CAB-T3E3-RF-BNC-F(T3 または E3 ケーブル、1.0/2.3 RF 対 BNC メス、10 フィート [3 m])
• CAB-T3E3-RF-OPEN(T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オープンエンド、10 フィート [3 m])
(注) 各ケーブルのシスコの製品番号は 72-4124-01(オス BNC 端子)および 72-4131-01(メス BNC 端子)となります。
図 3-1 は 2 ポートおよび 4 ポート チャネライズド T3 SPA の Siemax コネクタを示します。また、 表 3-4 は各コネクタの信号の意味の説明です。
|
|
---|---|
送信信号は中心コンタクト上で送信されます。外側シールドは、TX Siemax コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
|
受信信号は中心コンタクト上で受信されます。外側シールドは、RX Siemax コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
ここでは 2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA について、次の内容を説明します。
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の LED」
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のインターフェイス仕様」
• 「2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のケーブルとコネクタ」
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 3-2 に、4 ポート クリア チャネル T3/E3 SPA の各 LED の例を示します。
図 3-2 4 ポート クリア チャネル T3/E3 SPA の前面プレート
|
|
||
|
|
||
|
表 3-5 では、2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA の LED について説明します。
|
|
|
|
---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。有効な E3 または T3 信号が存在し、アラームは発生していません。 |
|||
フレーマは、着信および送信 T3 フレーム(C ビット、m13/m23、非フレーム)および E3 フレーム(g751、g832、非フレーム)を処理します。フレーマの処理速度は、設定されたモードに応じて T3 または E3 ラインレート(44.2/34.0 Mbps)となります。
パケット データは PPP や HDLC など、ユーザが設定可能なカプセル化形式で転送され、T3 および E3 フレームにマッピングされます。カプセル化により、データ フレーム パケットは転送オーバーヘッドが付加されてから転送されます。このオーバーヘッドは、パケットが遠端に転送された時点で削除されます。
T3/E3 SPA インターフェイスは、ANSI および Telco 標準に準拠しています。このインターフェイスは、MIB(RFC 2496)および T1.231 のサポートも提供しています。
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA のインターフェイス コネクタは 75 Ω の同軸 Siemax 型であり、1 つのコネクタおよびケーブルが転送用(TX)、もう 1 つは受信用(RX)です。
2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA には、次のケーブルを使用できます。ケーブルの一端は BNC コネクタであり、もう一端は Siemax コネクタです。
• CAB-T3E3-RF-BNC-M(T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オス、10 フィート [3 m])
• CAB-T3E3-RF-BNC-F(T3 または E3 ケーブル、1.0/2.3 RF 対 BNC メス、10 フィート [3 m])
• CAB-T3E3-RF-OPEN(T3 または E3 ケーブル、1.0/2.3 RF 対 BNC オープンエンド、10 フィート [3 m])
(注) 各ケーブルのシスコの製品番号は 72-4124-01(オス BNC 端子)および 72-4131-01(メス BNC 端子)となります。
図 3-2 に 4 ポート クリア チャネル T3/E3 SPA のコネクタを示します。また、 表 3-6 は各コネクタの信号の意味の説明です。
|
|
---|---|
送信信号は中心コンタクト上で送信されます。外側シールドは、TX BNC コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
|
受信信号は中心コンタクト上で受信されます。外側シールドは、RX BNC コネクタに接続する 75 Ω RG-59 同軸ケーブルのアースです。 |
ここでは 8 ポート チャネライズド T1/E1 SPA について、次の内容を説明します。
• 「8 ポート チャネライズド T1/E1 SPA の LED」
• 「8 ポート チャネライズド T1/E1 SPA のインターフェイス仕様」
• 「8 ポート チャネライズド T1/E1 SPA のケーブル、コネクタ、およびピン割り当て」
8 ポート チャネライズド T1/E1 SPA は、3 種類の LED を備えています。図 3-3 に示すように、SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。
図 3-3 8 ポート チャネライズド T1/E1 SPA の前面プレート
|
|
||
|
表 3-7 では、8 ポート チャネライズド T1/E1 SPA の LED について説明します。
|
|
|
|
---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。有効な T1 または E1 信号が存在し、アラームは発生していません。 |
|||
8 ポート チャネライズド T1/E1 SPA の E1 インターフェイスは、RJ-45 コネクタを備えた E1(120 Ω)ケーブル用の RJ-48c レセプタクルを使用します。すべてのポートは同時に使用できます。各 E1 接続では、G.703 標準を満たすインターフェイスがサポートされます。RJ-45 接続には、外部トランシーバは必要ありません。E1 ポートは、120 Ω の Unshielded Twisted-Pair(UTP; シールドなしツイストペア)ケーブルを使用する E1 インターフェイスです。
図 3-4 に RJ-45 コネクタを示します。
(注) RJ-45、RJ-48c の各用語は、しばしば同じ意味で使用される場合があります。RJ-48c はジャックまたはレセプタクルであり、RJ-45 はコネクタです。
表 3-8 に、RJ-45 ケーブル コネクタの信号およびコネクタのピン割り当てを示します。
|
|
|
---|---|---|
ここでは 1 ポート チャネライズド STM-1/OC-3 SPA について、次の内容を説明します。
• 「1 ポート チャネライズド STM-1/OC-3 SPA の LED」
• 「1 ポート チャネライズド STM-1/OC-3 SPA のインターフェイス仕様」
• 「1 ポート チャネライズド STM-1/OC-3 SPA のケーブルとコネクタ」
1 ポート チャネライズド STM-1/OC-3 SPA には各ポートに対する A/L LED、および 1 つの STATUS LED の 2 種類の LED があります(図 3-5 を参照)。
図 3-5 1 ポート チャネライズド STM-1/OC-3 SPA の前面プレート
|
|
||
|
表 3-9 では、1 ポート チャネライズド STM-1/OC-3 SPA の LED について説明します。
|
|
|
|
---|---|---|---|
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-3/STM-1 ラインレート(155.52 Mbps)です。
パケット データは PPP など、ユーザが設定可能なカプセル化形式によって転送され、STS-3/STM-1 フレームにマッピングされます。
1 ポート チャネライズド STM-1/OC-3 SPA インターフェイスは RFC 1619「 PPP over SONET/SDH 」および RFC 1662「 PPP in HDLC-like Framing 」に準拠します。また、1 ポート チャネライズド STM-1/OC-3 SPA は SNMP v1 エージェント(RFC 1155 ~ 1157)、および MIB II(RFC 1213)をサポートしています。
(注) Cisco IOS XR Software Release 3.6.0 以降のリリースでは、1 ポート チャネライズド STM-1/OC-3 SPA はフレーム リレー フラグメンテーション(FRF.12)機能とマルチリンク フレーム リレー(MFR)機能をサポートしています。
1 ポート チャネライズド STM-1/OC-3 SPA の各ポートには SFP 光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します(図 3-6を参照)。
1 ポート チャネライズド STM-1/OC-3 SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード:155 Mbps、OC-3/STM-1 光ファイバ(SONET STS-3 または SDH STM-1)
コアとクラッドの直径がそれぞれ 62.5ミクロン、125ミクロンのマルチモード光ファイバを使用してください。
• シングルモード:155 Mbps、OC-3/STM-1 光ファイバ(SONET STS-3 または SDH STM-1)
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-7 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
シングルモード(中距離または長距離構成用)またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または 1 ポート チャネライズド STM-1/OC-3 SPA を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール(長距離構成用)の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
ここでは 2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA について、次の内容を説明します。
• 「2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA の LED」
• 「2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA のインターフェイス仕様」
• 「2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA のケーブルとコネクタ」
2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 3-8 に、4 ポート OC-3c/STM-1 ATM SPA の各 LED の例を示します。

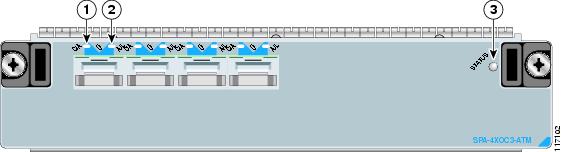

図 3-8 4 ポート OC-3c/STM-1 ATM SPA の前面プレート
|
|
||
|
表 3-10 では、2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA の LED について説明します。
|
|
|
|
---|---|---|---|
2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA の物理層インターフェイスは Optical Carrier-3(OC-3)です。また、データ リンク層は ATM 仕様に準拠するように設計されています。2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA はサポートされるすべてのプラットフォームに対し、最大で 4 つの 155 Mbps OC-3 ネットワーク インターフェイスを提供します。
各 SPA ポートには、デュプレックス LC タイプのレセプタクルを備えた 1 つの SFP モジュールを接続できますが、これはシングルモードまたはマルチモード光ファイバ接続に対応します。
2 ポートおよび 4 ポート OC-3c/STM-1 ATM SPA は、以下の光ファイバ オプションを提供します。
• マルチモード:155 Mbps、OC-3 光ファイバ(SONET STS-3c または SDH STM-1)
コアとクラッドの直径がそれぞれ 62.5ミクロン、125ミクロンのマルチモード光ファイバを使用してください。
• シングルモード:155 Mbps、OC-3 光ファイバ(SONET STS-3c または SDH STM-1)
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-9 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
図 3-9 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
シングルモード(中距離または長距離構成用)またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または OC-3 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光モジュール(長距離構成用)の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
2 ポートおよび 4 ポート OC-3c/STM-1 POS SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。Small Form-factor Pluggable(SFP)光トランシーバ モジュール を備えた OC-3c/STM-1 POS SPA は、ポートあたりの帯域幅が 155.52 Mbps となる SONET および SDH ネットワーク接続を提供します。SPA の帯域幅の詳細については、「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの「SIP、SSC、および SPA の互換性」の章を参照してください。
ここでは 2 ポートおよび 4 ポート OC-3c/STM-1 POS SPA について、次の内容を説明します。
• 「OC-3c/STM-1 POS SPA のインターフェイス仕様」
• 「OC-3c/STM-1 POS SPA SFP 光トランシーバ モジュールおよびケーブル」
2 ポートおよび 4 ポート OC-3c/STM-1 POS SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 3-10 に、4 ポート OC-3c/STM-1 POS SPA の各 LED の例を示します。
図 3-10 4 ポート OC-3c/STM-1 POS SPA の前面プレート
|
|
||
|
表 3-11 では、2 ポートおよび 4 ポート OC-3c/STM-1 POS SPA の LED について説明します。
|
|
|
|
---|---|---|---|
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-3c/STM-1 ラインレート(155.52 Mbps)です。
パケット データは PPP など、ユーザが設定可能なカプセル化形式によって転送され、STS-3c/STM-1 フレームにマッピングされます。
OC-3c/STM-1 POS SPA インターフェイスは、RFC 1619「 PPP over SONET/SDH 」および RFC 1662「 PPP in HDLC-like Framing 」に準拠します。また、OC-3c/STM-1 POS SPA は SNMP エージェント v1(RFC 1155 ~ 1157)、および MIB II(RFC 1213)のサポートを提供します。
POS SPA の各ポートには SFP 光トランシーバ モジュール(図 3-11 を参照)が取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します。
POS SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード:155 Mbps、OC-3c/STM-1 光ファイバ(SONET STS-3c または SDH STM-1)
コアとクラッドの直径がそれぞれ 62.5ミクロン、125ミクロンのマルチモード光ファイバを使用してください。
• シングルモード:155 Mbps、OC-3c/STM-1 光ファイバ(SONET STS-3c または SDH STM-1)
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-12 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
シングルモード(中距離または長距離構成用)またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または OC-3c/STM-1 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール(長距離構成用)の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
ここでは 1 ポート OC-12c/STM-4 ATM SPA について、次の内容を説明します。
• 「1 ポート OC-12c/STM-4 ATM SPA の LED」
• 「1 ポート OC-12c/STM-4 ATM SPA のインターフェイス仕様」
• 「1 ポート OC-12c/STM-4 ATM SPA のケーブルとコネクタ」
1 ポート OC-12c/STM-4 ATM SPA は、3 種類の LED を備えています。図 3-13 に示すように、SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。
図 3-13 1 ポート OC-12c/STM-4 ATM SPA の前面プレート
|
|
||
|
表 3-12 では、1 ポート OC-12c/STM-4 ATM SPA の LED について説明します。
|
|
|
|
---|---|---|---|
1 ポート OC-12c/STM-4 ATM SPA の物理層インターフェイスは Optical Carrier-12(OC-12)です。また、1 ポート OC-12c/STM-4 ATM SPA は ATM 仕様に準拠するように設計されています。1 ポート OC-12c/STM-4 ATM SPA はサポートされるすべてのプラットフォームに対し、1 つの 622.08 Mbps OC-12 ネットワーク インターフェイスを提供します。
単一の SPA ポートには、デュプレックス LC タイプのレセプタクルを備えた 1 つの SFP モジュールを接続できますが、これはシングルモードまたはマルチモード光ファイバ接続に対応します。
1 ポート OC-12c/STM-4 ATM SPA は、以下の光ファイバ オプションを提供します。
• マルチモード:622.08 Mbps、OC-12 光ファイバ(SONET STS-12c または SDH STM-4)
コアとクラッドの直径がそれぞれ 62.5ミクロン、125ミクロンのマルチモード光ファイバを使用してください。
• シングルモード:622.08 Mbps、OC-12 光ファイバ(SONET STS-12c または SDH STM-4)
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-14 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
図 3-14 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
1 ポート OC-12c/STM-4 POS SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。SFP 光トランシーバ モジュールを備えた 1 ポート OC-12c/STM-4 POS SPA は、帯域幅が 622.08 Mbps となる SONET および SDH ネットワーク接続を提供します。
SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの「SIP および SPA の製品概要」の章を参照してください。
ここでは 1 ポート OC-12c/STM-4 POS SPA について、次の内容を説明します。
• 「1 ポート OC-12c/STM-4 POS SPA の LED」
• 「1 ポート OC-12c/STM-4 POS SPA のインターフェイス仕様」
• 「1 ポート OC-12c/STM-4 POS SPA SFP 光トランシーバ モジュールおよびケーブル」
1 ポート OC-12c/STM-4 POS SPA は、3 種類の LED を備えています。SPA の各ポート用の 2 つの LED と、1 つの STATUS LED です。図 3-15 に、1 ポート OC-12c/STM-4 POS SPA の各 LED の例を示します。
図 3-15 1 ポート OC-12c/STM-4 POS SPA の前面プレート
|
|
||
|
表 3-13 では、1 ポート OC-12c/STM-4 POS SPA の LED について説明します。
|
|
|
|
---|---|---|---|
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-12c/STM-4 ラインレート(622.08 Mbps)です。
パケット データは PPP など、ユーザが設定可能なカプセル化形式によって転送され、STS-12c/STM-4 フレームにマッピングされます。
1 ポート OC-12c/STM-4 POS SPA のインターフェイスは、以下の RFC に準拠しています。
• RFC 1619「 PPP over SONET/SDH 」
• RFC 1662「 PPP in HDLC-like Framing 」
また、1 ポート OC-12c/STM-4 POS SPA は SNMP v1 エージェント(RFC1155 ~ 1157)および RFC 1213 のサポートも提供しています。
• RFC 1155「 Structure and Identification of Management Information for TCP/IP-based Internets 」
• RFC 1156「 Management Information Base for Network Management of TCP/IP-Based Internets 」
• RFC 1157「 Simple Network Management Protocol (SNMP) 」
• RFC 1213「 Management Information Base (MIB) for Network Management of TCP/IP-Based Internets:MIB II 」
POS SPA の各ポートには SFP 光トランシーバ モジュールが取り付けられており、これによって SONET および SDH シングルモードおよびマルチモード光ファイバ接続を実現します(図 3-16 を参照)。
SPA での使用が認可されている光ファイバだけを使用してください。1 ポート OC-12c/STM-4 POS SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• MM(マルチモード)SFP モジュール:SFP-OC12-MM
• Short Reach(SR; 短距離)SFP モジュール:SFP-OC12-SR
• Intermediate Reach(IR; 中距離)SFP モジュール(15 km):SFP-OC12-IR1
• Long Reach(LR; 長距離)SFP モジュール(40 km):SFP-OC12-LR1
• LR SFP モジュール(80 km):SFP-OC12-LR2
POS SPA で使用される SFP 光トランシーバ モジュールは、以下の光ファイバ オプションを提供します。
• マルチモード:622.08 Mbps、OC-12 光ファイバ(SONET STS-12c または SDH STM-4)
コアとクラッドの直径がそれぞれ 62.5ミクロン、125ミクロンのマルチモード光ファイバを使用してください。
• シングルモード:622.08 Mbps、OC-12 光ファイバ(SONET STS-12c または SDH STM-4)
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
シングルモードおよびマルチモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-17 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
シングルモード(中距離または長距離構成用)またはマルチモード光ファイバ ケーブルは、ルータとネットワークの接続、または 1 ポート OC-12c/STM-4 POS SPA を備えた 2 台のルータどうしのバックツーバック接続に使用します。
長距離 SFP 光トランシーバ モジュール(長距離構成用)の場合は、2 つのモジュール間に減衰器を使用しないと、バックツーバックで接続できません。
ここでは 1 ポート OC-48c/STM-16 ATM SPA について、次の内容を説明します。
• 「1 ポート OC-48c/STM-16 ATM SPA の LED」
• 「1 ポート OC-48c/STM-16 ATM SPA のインターフェイス仕様」
• 「1 ポート OC-48c/STM-16 ATM SPA のケーブルとコネクタ」
1 ポート OC-48c/STM-16 ATM SPA は 3 種類の LED を備えています(図 3-18 を参照)。
図 3-18 1 ポート OC-48c/STM-16 ATM SPA の前面プレート
|
|
||
|
表 3-14 では、1 ポート OC-48c/STM-16 ATM SPA の LED について説明します。
|
|
|
|
---|---|---|---|
1-Port OC-48 ATM SPA の物理層インターフェイスは Optical Carrier-48(OC-48)です。また、1-Port OC-48 ATM SPA は ATM 仕様に準拠するように設計されています。1-Port OC-48 ATM SPA はサポートされるすべてのプラットフォームに対し、1 つの 2.488 Gbps ATM ネットワーク インターフェイスを提供します。
個々の 1-Port OC-48 ATM SPA は、デュプレックス LC タイプのレセプタクルを 1 つ備えています。これはシングルモード光ファイバ接続に対応します。
シングルモード(中距離構成用)光ファイバ ケーブルは、ルータとネットワークの接続、または OC-48 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
SPA-OC48 には、デュプレックス LC タイプのレセプタクルを備えた 1 つの SFP モジュールを接続できますが、これはシングルモード光ファイバ接続に対応します。シングルモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-19 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
図 3-19 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
ここでは 2 ポート OC48-POS/RPR SPA について、次の内容を説明します。
• 「2 ポート OC48-POS/RPR SPA の LED」
• 「2 ポート OC48-POS/RPR SPA のインターフェイス仕様」
• 「2 ポート OC48-POS/RPR SPA のケーブル、光トランシーバ モジュール、およびコネクタ」
2 ポート OC48-POS/RPR SPA は 5 種類の LED を備えています(図 3-20 を参照)。
図 3-20 2 ポート OC48-POS/RPR SPA の前面プレート
|
|
||
|
|
||
|
表 3-15 では、2 ポート OC48-POS/RPR SPA の LED について説明します。
|
|
|
|
---|---|---|---|
2 ポート OC48-POS/RPR SPA の物理層インターフェイスは Optical Carrier-48(OC-48)です。また、2 ポート OC48-POS/RPR SPA は POS 仕様に準拠するように設計されています。2 ポート OC48-POS/RPR SPA はサポートされるすべてのプラットフォームに対し、2 つの 2.488 Gbps ネットワーク インターフェイスを提供します。
シングルモード(中距離構成用)光ファイバ ケーブルは、ルータとネットワークの接続、または OC-48 を備えた 2 台のルータどうしのバックツーバック接続に使用します。
2 ポート OC48-POS/RPR SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• シングルモード SR SFP モジュール:SFP-OC48-SR
• シングルモード IR SFP モジュール:SFP-OC48-IR1
• シングルモード LR SFP モジュール:SFP-OC48-LR2
2 ポート OC48-POS/RPR SPA の個々のポートは、1 つのデュプレックス LC タイプのレセプタクルを備えています。シングルモード光ファイバ接続には、デュプレックス LC タイプ ケーブルを 1 本使用するか(図 3-21 を参照)、または 2 本のシンプレックス LC タイプ ケーブルを使用して、1 つは転送用(TX)、もう 1 つは受信用(RX)に使用します。
図 3-21 LC タイプ コネクタを備えたデュプレックス パッチ ケーブル
1 ポート OC-192c/STM-64 POS/RPR SPA はダブルハイト SPA であり、2 つの SIP サブスロットに取り付けます。1 ポート OC-192c/STM-64 POS/RPR SPA は、帯域幅 9.95 Gbps の SONET および SDH ネットワーク接続を提供します。
SPA の帯域幅の詳細については、「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの「SIP、SSC、および SPA の互換性」の章を参照してください。
1 ポート OC-192c/STM-64 POS/RPR SPA は単一の 10 Gbps 固定光レセプタクルを使用し、シングルモード光ファイバ接続を実現します。この SPA に使用する光ファイバ ケーブルの詳細については、 「1 ポート OC-192c/STM-64 POS/RPR SPAの固定光トランシーバ、40 ピン コネクタ、およびケーブル」 を参照してください。
ここでは 1 ポート OC-192c/STM-64 POS/RPR SPA について、次の内容を説明します。
• 「1 ポート OC-192c/STM-64 POS/RPR SPA の LED」
• 「1 ポート OC-192c/STM-64 POS/RPR SPA のインターフェイス仕様」
• 「1 ポート OC-192c/STM-64 POS/RPR SPAの固定光トランシーバ、40 ピン コネクタ、およびケーブル」
1 ポート OC-192c/STM-64 POS/RPR SPA は 6 種類の LED を備えています(図 3-22 を参照)。
図 3-22 1 ポート OC-192c/STM-64 POS/RPR SPA の前面プレート
|
|
||
|
|
||
|
|
(注) WRAP、PASSTHRU、および MATESYNC LED は、RPR/SRP モードの SPA だけに適用されます。CiscoIOS Release 12.0(31)S では、RPR/SRP モードはサポートされません。
表 3-16 では、1 ポート OC-192c/STM-64 POS/RPR SPA の LED について説明します。
|
|
|
|
---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。1 つ以上のアラーム(LOS、LOF、RDI など)が発生しています。 |
|||
1 ポート OC-192c/STM-64 POS/RPR SPA は、送受信 SONET または SDH フレームを処理する SONET/SDH フレーマを備えています。フレーマの処理速度は OC-192/STM-64 ラインレート(9.95 Gbps)です。
パケット データは PPP など、ユーザが設定可能なカプセル化形式によって転送され、STS-192c/STM-64 フレームにマッピングされます。
1 ポート OC-192c/STM-64 POS/RPR SPA のインターフェイスは、以下の RFC に準拠しています。
• RFC 1619「 PPP over SONET/SDH 」
• RFC 1662「 PPP in HDLC-like Framing 」
• RFC 2615 「 PPP over SONET/SDH 」
また、1 ポート OC-192c/STM-64 POS/RPR SPA は SNMP v1 エージェント(RFC1155 ~ 1157)および RFC 1213 のサポートも提供しています。
• RFC 1155「 Structure and Identification of Management Information for TCP/IP-based Internets 」
• RFC 1156「 Management Information Base for Network Management of TCP/IP-Based Internets 」
• RFC 1157「 Simple Network Management Protocol (SNMP) 」
• RFC 1213「 Management Information Base (MIB) for Network Management of TCP/IP-Based Internets:MIB II 」
1 ポート OC-192c/STM-64 POS/RPR SPA は固定光トランシーバを使用します。1 つは受信用(RX)、もう 1 つは送信用(TX)であり、ネットワークとの SONET および SDH 接続を実現します。Cisco IOS Release12.0(31)S では、LR 光モジュールだけがサポートされます。
SPA での使用が認可されている光ファイバだけを使用してください。このマニュアルの製品概要のセクションで、使用が認可されている光トランシーバ モジュールを確認してください。
1 ポート OC-192c/STM-64 POS/RPR SPA では、シングルモードの SC タイプ コネクタを使用します。
• シングルモード:9.95 Gbps、OC-192 光ファイバ(SONET STS-192c または SDH STM-64c)
モードフィールド径が 8.7±0.5 ミクロンのシングルモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
ルータとネットワークの接続には、シングルモード光ファイバ ケーブルを使用してください。
(注) 1 ポート OC-192c/STM-64 POS/RPR SPA の 40 ピン コネクタは RPR 接続に使用されます。RPR 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
図 3-23 に、1 ポート OC-192c/STM-64 POS/RPR SPA の固定光トランシーバ モジュールで使用するケーブル タイプを示します。
図 3-23 固定光トランシーバに使用する SC タイプ コネクタ
1 ポート OC-192c/STM-64 POS/RPR SPA は 2 つのインターフェイス 設定をサポートします。
• 同じ SIP 内の 2 つの OC-192c SPA の間のメイト
• 隣接した SIP で 2 つの OC-192c SPA の間のメイト
2 つの1 ポート OC-192c/STM-64 POS/RPR SPA は、40 ピン コネクタ 銅メイト ケーブルを使用して接続します。ケーブル長に応じて、使用できる接続は、次のスロットとの横型接続と同じスロット内の縦型接続の 2 つに限定されます。ここでは、シャーシが縦方向に取り付けられていると想定します。図 3-24 に、SPA の接続で使用するメイト ケーブルを示します。
|
シングル ポート RPR SPA 用 Long-Length RPR メイト ケーブル(CBL-RPR-OC192-L) |
|
シングル ポート RPR SPA 用 Short-Length RPR メイト ケーブル(CAB-RPR-OC192-S) |
1 ポート OC-192c/STM-64 POS/RPR XFP SPA はシングルハイト SPA であり、1 つの SIP サブスロットに取り付けます。1 ポート OC-192c/STM-64 POS/RPR XFP SPA は、帯域幅 9.95 Gbps の SONET および SDH ネットワーク接続を提供します。
SPA の帯域幅の詳細については、「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの製品概要の章を参照してください。
1 ポート OC-192c/STM-64 POS/RPR XFP SPA の各ポートでは 10 Gbps の着脱可能小型フォーム ファクタ(SFP) 光レセプタクルを使用し、シングルモード光ファイバ接続を実現します。この SPA に使用する光ファイバ ケーブルの詳細については、「OC-3c/STM-1 POS SPA SFP 光トランシーバ モジュールおよびケーブル」 を参照してください。
ここでは 1 ポート OC-192c/STM-64 POS/RPR XFP SPA について、次の内容を説明します。
• 「1 ポート OC-192c/STM-64 POS/RPR XFP SPA の LED」
• 「1 ポート OC-192c/STM-64 POS/RPR XFP SPA のインターフェイス仕様」
• 「1 ポート OC-192c/STM-64 POS/RPR XFP SPA の光トランシーバ モジュール、コネクタ、およびケーブル」
1 ポート OC-192c/STM-64 POS/RPR XFP SPA は 6 種類の LED を備えています(図 3-25 を参照)。
図 3-25 1 ポート OC-192c/STM-64 POS/RPR XFP SPA の前面プレート
|
|
||
|
|
||
|
|
(注) WRAP、PASSTHRU、および MATESYNC LED は、RPR/SRP モードの SPA だけに適用されます。RPR/SRP 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR/SRP 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
表 3-17 では、1 ポート OC-192c/STM-64 POS/RPR XFP SPA の LED について説明します。
|
|
|
|
---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。1 つ以上のアラーム(LOS、LOF、RDI など)が発生しています。 |
|||
フレーマは、送受信 SONET または SDH フレームを処理します。フレーマの処理速度は OC-192c/STM-64 ラインレート(9.95 Gbps)です。
パケット データは PPP など、ユーザが設定可能なカプセル化形式によって転送され、STS-192c/STM-64 フレームにマッピングされます。
1 ポート OC-192c/STM-64 POS/RPR XFP SPA のインターフェイスは、以下の RFC に準拠しています。
1 ポート OC-192c/STM-64 POS/RPR XFP SPA は、シングルモード 9.95 Gbps の OC-192 光ファイバ(SONET STS-192c または SDH STM-64)用光トランシーバ モジュールを使用します。これは、ネットワークとの SONET および SDH 接続を実現します。
1 ポート OC-192c/STM-64 POS/RPR XFP SPA は、以下のタイプの光トランシーバ モジュールをサポートします。
• シングルモード SR XFP モジュール:XFP-10GLR-OC192SR
• シングルモード IR XFP モジュール:XFP-10GER-OC192IR
• シングルモード超長距離 XFP モジュール:XFP-10GZR-OC192LR
SPA での使用が認可されている光ファイバだけを使用してください。このマニュアルの製品概要のセクションで、使用が認可されている光トランシーバ モジュールを確認してください。
ルータとネットワークの接続には、モードフィールド径が 8.7±0.5 ミクロン(公称径は約 10/125 ミクロン)のシングルモード光ファイバを使用してください。
図 3-26 に、1 ポート OC-192c/STM-64 POS/RPR XFP SPA の SFP 光トランシーバ モジュールで使用するケーブル タイプを示します。
(注) 1 ポート OC-192c/STM-64 POS/RPR XFP SPA の 40 ピン コネクタは RPR 接続に使用されます。RPR 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
表 3-18 に、1 ポート OC-192c/STM-64 POS/RPR XFP SPA と使用する OC-192 の仕様を示します。
1 ポート OC-192c/STM-64 POS/RPR XFP SPA は 2 つのインターフェイス 設定をサポートします。
• 同じ SIP 内の 2 つの OC-192c SPA の間のメイト
• 隣接した SIP で 2 つの OC-192c SPA の間のメイト
2 つの1 ポート OC-192c/STM-64 POS/RPR XFP SPA は、40 ピン コネクタ 銅メイト ケーブルを使用して接続します。ケーブル長に応じて、使用できる接続は、次のスロットとの横型接続と同じスロット内の縦型接続の 2 つに限定されます。ここでは、シャーシが縦方向に取り付けられていると想定します。図 3-27 に、SPA の接続で使用するメイト ケーブルを示します。
|
シングル ポート RPR SPA 用 Long-Length RPR メイト ケーブル(CBL-RPR-OC192-L) |
|
シングル ポート RPR SPA 用 Short-Length RPR メイト ケーブル(CAB-RPR-OC192-S) |
(注) RPR メイト ケーブルが必要なのは SPA が RPR モードで使用される場合だけです。POS モードでは必要ありません。RPR 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA はダブルハイト SPA であり、1 つの SIP サブスロットに取り付けます。1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は、帯域幅 9.95 Gbps の SONET および SDH ネットワーク接続を提供します。
SPA の帯域幅の詳細については、この章の「帯域幅のオーバーサブスクライブ」を参照してください。SPA の詳細と、SIP および光モジュールに対する SPA の互換性の詳細については、このマニュアルの製品概要の章を参照してください。
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は単一の 10 Gbps 固定光レセプタクルを使用し、マルチモード光ファイバ接続を実現します。この SPA に使用する光ファイバ ケーブルの詳細については、「1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPAの固定光トランシーバ、40 ピン コネクタ、およびケーブル」 を参照してください。
ここでは 1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA について、次の内容を説明します。
• 「1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA の LED」
• 「1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA のインターフェイス仕様」
• 「1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPAの固定光トランシーバ、40 ピン コネクタ、およびケーブル」
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は 6 種類の LED を備えています(図 3-28 を参照)。
図 3-28 1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA の前面プレート
|
|
||
|
|
||
|
|
(注) WRAP、PASSTHRU、および MATESYNC LED は、RPR/SRP モードの SPA だけに適用されます。RPR/SRP 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR/SRP 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
表 3-19 では、1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA の LED について説明します。
|
|
|
|
---|---|---|---|
ソフトウェアによってポートがイネーブルにされています。1 つ以上のアラーム(LOS、LOF、RDI など)が発生しています。 |
|||
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は、送受信 SONET または SDH フレームを処理する SONET/SDH フレーマを備えています。フレーマの処理速度は OC-192/STM-64 ラインレート(9.95 Gbps)です。
パケット データは PPP など、ユーザが設定可能なカプセル化形式によって転送され、STS-192c/STM-64 フレームにマッピングされます。
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA のインターフェイスは、以下の RFC に準拠しています。
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は固定光トランシーバを使用します。1 つは受信用(RX)、もう 1 つは送信用(TX)であり、ネットワークとの SONET および SDH 接続を実現します。Very Short Reach(VSR; 超短距離)光モジュールだけがサポートされます。
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA はマルチモード MTP タイプ コネクタを使用します。
• マルチモード:9.95 Gbps、OC-192 光ファイバ(SONET STS-192c または SDH STM-64c)
モードフィールド径が 8.7±0.5 ミクロンのマルチモード光ファイバを使用してください (公称径は約 10/125 ミクロン)。
ルータとネットワークの接続には、マルチモード光ファイバ ケーブルを使用してください。
図 3-29 に、1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA の 固定光トランシーバ モジュールで使用するケーブル タイプを示します。
図 3-29 シンプレックス MTP ケーブル コネクタ(マルチモード:VSR 限定)
|
|
(注) 1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA の 40 ピン コネクタは RPR 接続に使用されます。RPR 機能のサポートは、プラットフォームのソフトウェア リリース機能の内容によって異なります。RPR 機能のサポートを確認するには、SPA データ シートを使用するか、ご使用の機器のシスコ代理店にお問い合わせください。
1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は 2 つのインターフェイス 設定をサポートします。
• 同じ SIP 内の 2 つの OC-192c SPA の間のメイト
• 隣接した SIP で 2 つの OC-192c SPA の間のメイト
2 つの1 ポート OC-192c/STM-64 POS/RPR VSR 光ファイバ SPA は、40 ピン コネクタ 銅メイト ケーブルを使用して接続します。ケーブル長に応じて、使用できる接続は、次のスロットとの横型接続と同じスロット内の縦型接続の 2 つに限定されます。ここでは、シャーシが縦方向に取り付けられていると想定します。図 3-30 に、SPA の接続で使用するメイト ケーブルを示します。
|
シングル ポート RPR SPA 用 Long-Length RPR メイト ケーブル(CBL-RPR-OC192-L) |
|
シングル ポート RPR SPA 用 Short-Length RPR メイト ケーブル(CAB-RPR-OC192-S) |
ここでは 4 ポートおよび 8 ポート ファスト イーサネット SPA について、次の内容を説明します。
• 「4 ポートおよび 8 ポート ファスト イーサネット SPA の LED」
4 ポートおよび 8 ポート ファスト イーサネット SPA は、2 種類の LED を備えています。個々のポートに対応するポート番号 Active/Link LED と 1 つの STATUS LED です。図 3-31 は 8 ポート ファスト イーサネット SPA ポートと LED を示しています。
図 3-31 8 ポート ファスト イーサネット SPA の前面プレート
|
|
表 3-20 では、8 ポート ファスト イーサネット SPA の LED について説明します。
|
|
|
|
---|---|---|---|
A/L(Active/Link) |
|||
1.この場合、ポート番号は 8 ポート ファスト イーサネット SPA で該当する LED の番号(0、1、2、3、4、5、6、または 7)を表します。8 ポート ファスト イーサネット SPA の各 LED の番号は SPA のポートを示します。 |
4 ポートおよび 8 ポート ファスト イーサネット SPA のインターフェイス コネクタは、4 つまたは 8 つの個別の RJ-45 レセプタクルです。すべてのインターフェイス コネクタは同時に使用できます。それぞれの接続では、所定の標準に準拠した IEEE802.3 およびイーサネット 10/100BASE-T のインターフェイスがサポートされています。シスコシステムズでは、カテゴリ 5 の Unshielded Twisted-Pair(UTP;シールドなしツイストペア)RJ-45 ケーブルを提供していません。このケーブルは市販されています。
図 3-32 に RJ-45 コネクタを示します。 表 3-21 は、RJ-45 コネクタのピン割り当てと信号の一覧です。
|
|
---|---|
(注) 使用されないカテゴリ 5 UTP ケーブル ペア 4/5 および 7/8 には、表 3-21 に示す RJ-45 のピン割り当てを参照して、適切なコモンモード回線ターミネータを使用する必要があります。コモンモード ターミネータにより、EMI(電磁波干渉)の影響やコモンモード ソースに対する脆弱性が抑制されます。ケーブル ペア 4/5 および 7/8 は、4 ポートおよび 8 ポート ファスト イーサネット SPA の RJ-45 ポート回路でアクティブに終端されます。
4 ポートおよび 8 ポート ファスト イーサネット SPA は、あらゆる速度の動作における自動 MDI/MDIX クロスオーバーをサポートしているため、ストレートとクロスのどちらのイーサネット ケーブルでも SPA を使用することができます。ご使用の RJ-45 インターフェイス ケーブル配線の条件に応じて、図 3-33 および 図 3-34 のピン割り当てを使用してください。
図 3-33 ストレート ケーブルのピン割り当て、ハブまたはリピータへの RJ-45 接続
図 3-34 クロス ケーブルのピン割り当て、ルータ間の RJ-45 接続
ここでは 1 ポート 10 ギガビット イーサネット SPA について、次の内容を説明します。
• 「1 ポート 10 ギガビット イーサネット SPA の LED」
• 「1 ポート 10 ギガビット イーサネット SPA のケーブル、コネクタ、およびピン割り当て」
• 「XFP 接続」
1 ポート 10 ギガビット イーサネット SPA は、2 種類の LED を備えています。図 3-35 に示すように、ポートに対する ACTIVE/LINK LED、および STATUS LED です。
図 3-35 1 ポート 10 ギガビット イーサネット SPA の前面プレート
|
|
表 3-22 では、1 ポート 10 ギガビット イーサネット SPA の LED について説明します。
|
|
|
|
---|---|---|---|
1 ポート 10 ギガビット イーサネット SPA のインターフェイス コネクタは、1 つの XFP モジュールをサポートする光ファイバ レシーバです。
XFP-10GLR-OC192SR と XFP-10GER-OC192IR の各 XFP には、Clock and Data Recovery(CDR; クロックおよびデータ回復)統合回路と統合された光トランスミッタとレシーバの対があります。各 XFP は、シングル モード ファイバで 9.95 Gbps(OC-192)および 10.3125 Gbps(10 ギガビット イーサネット)の高速シリアルリンクを提供します。送信側は 10 Gbps のシリアル データの回復とリタイミングを行い、レーザー ドライバに渡します。レーザー ドライバはレーザーにバイアスをかけ、レーザーを 1310 nm または 1550 nm に変調します。これにより SMF 上で LC コネクタ経由でのデータ伝送ができるようになります。受信側は光検出トランス インピーダンス アンプから取得した 10 Gbps 光データ ストリームの回復とリタイミングを行い、出力ドライバに渡します。
テクノロジーの種類およびモデルについては、XFP のラベルで確認してください。
XFPモジュールの動作温度範囲は摂氏 0 ~ 70 度(華氏 32 ~ 158 度)です。図 3-36 は XFP モジュールを示しています。
|
|
|
---|---|---|
ここでは、2 ポート ギガビット イーサネット SPA のバージョン 1 とバージョン 2 について、次の内容を説明します。
• 「2 ポート ギガビット イーサネット SPA の LED」
• 「2 ポート ギガビット イーサネット SPA(バージョン 2) の LED」
2 ポート ギガビット イーサネット SPA には各ポートに対する A/L LED、および 1 つの STATUS LED の 2 種類の LED があります(図 3-37 を参照)。
図 3-37 2 ポート ギガビット イーサネット SPA の前面プレート
|
|
表 3-24 では、2 ポート ギガビット イーサネット SPA の LED について説明します。
|
|
|
|
---|---|---|---|
2 ポート ギガビット イーサネット SPA(バージョン 2) には各ポート(SFP と RJ45)に対する A/L LED、および 1 つの STATUS LED の 2 種類の LED があります(図 3-38 を参照)。
図 3-38 2 ポート ギガビット イーサネット SPA(バージョン 2) の前面プレート
|
|
表 3-25 では、2 ポート ギガビット イーサネット SPA(バージョン 2) の LED について説明します。
|
|
|
|
---|---|---|---|
2 ポート ギガビット イーサネット SPA(バージョン 2) での SFP ポートと RJ45 ポートの有効な構成は次の通りです。
2 ポート ファスト イーサネット SPA のインターフェイス コネクタは、2 つの個別の RJ-45 レセプタクルです。両方のインターフェイス コネクタを同時に使用することができます。それぞれの接続では、所定の標準に準拠した IEEE802.3 およびイーサネット 10/100BASE-T のインターフェイスがサポートされています。シスコシステムズでは、カテゴリ 5 の Unshielded Twisted-Pair(UTP;シールドなしツイストペア)RJ-45 ケーブルを提供していません。このケーブルは市販されています。RJ-45 コネクタを図 3-39 に示します。
図 3-39 2 ポート ファスト イーサネット RJ-45 接続、プラグ、レセプタクル
表 3-26 は、RJ-45 コネクタのピン割り当てと信号の一覧です。
表 3-26 2 ポート ファスト イーサネット RJ-45 コネクタ ピン割り当て
|
|
||
|
|||
|
|||
|
|||
|
2 ポート ギガビット イーサネット SPA のインターフェイス コネクタは、SFP モジュールをサポートする 2 つの光ファイバ レシーバーです。各ポートは、光ファイバ接続を使用してトラフィックを送受信できます。
SFPモジュールは、2 ポート ギガビット イーサネット SPA のギガビット イーサネット ポートに挿入する入出力デバイスであり、光ファイバ ネットワークとポートを接続します。
(注) 2 ポート ギガビット イーサネット SPA で使用できるのは、このマニュアルにサポート対象として記載されている SFP モジュールだけです。2 ポート ギガビット イーサネット SPA に SFP モジュールが差し込まれるたびに SFP チェックが実行され、このチェックに合格した SFP モジュールだけが 2 ポート ギガビット イーサネット SPA で使用可能になります。
SFP モジュールは本来ギガビット イーサネット以外のテクノロジー用、および 2 ポート ギガビット イーサネット SPA 以外の製品用に使用します。ただし、このマニュアル内の説明は、2 ポート ギガビット イーサネット SPA のポートに挿入する SFP モジュールだけを対象としています。
SFP モジュールにはレシーバー ポート(RX)とトランスミッタ ポート(TX)があり、これらのポートが光インターフェイスを構成しています。 表 3-27 と 表 3-28 に、SFP についての説明と仕様を示します。
|
|
|
---|---|---|
ハイエンド ワークステーションへの全二重ギガビット イーサネット接続を実現します。また、既存の銅ネットワーク インフラストラクチャのワイヤリング クローゼット間でも可能です。 |
1000BASE-SX(短波)モジュールは、50/125 um MMF では最大 500 m、62.5/125 um MMF では最大 300 m の標準的な光ファイバ リンク距離で動作します。
1000BASE-LX/LH(長波/長距離)モジュール インターフェイスは、IEEE 802.3z 1000BASE-LX 標準仕様に完全に準拠します。ただし、オプティカル品質が優れているため、SMF で 6.2マイル(10km)の距離まで到達可能です(規格で定められている到達距離は 3.1 マイル [5km])。
1000BASE-ZX(超長波)モジュールは、通常のシングルモード光ファイバ リンク距離(最大 49.7 マイル [80km])で動作します。プレミアム シングルモード光ファイバまたは分散シフト型シングルモード光ファイバを使用すれば、最大 62.1 マイル(100 km)のリンク距離まで到達可能になります。プレミアム シングルモード光ファイバは、通常のシングルモード光ファイバより単位長あたりの減衰量が低く、分散シフト型シングルモード光ファイバは通常より減衰量が低く、分散が少ないという特性を持ちます。
1000BASE-ZX モジュールは、シングルモード光ファイバ ケーブルに接続する必要があります。これは長距離通信アプリケーションで一般に使用されるケーブル タイプです。1000BASE-ZX モジュールは、マルチモード光ファイバに接続すると正常に動作しません。これは、マルチモード光ファイバがよく使用される環境(建物内バックボーンまたは水平ケーブル接続など)には適していません。
1000BASE-ZX モジュールは、さまざまなスイッチおよびルータ製品で見られるように、ギガビット イーサネット インターフェイス用の PMD コンポーネントとして使用することを目的としています。これは 1250 M ボーの信号速度で動作し、8B/10B の符号化データを送受信します。
短距離のシングルモード光ファイバを使用する際、レシーバーに負荷がかかり過ぎないようにするため、リンクに光減衰器を直列に挿入しなければならない場合があります。
• 光ファイバ ケーブルの距離が 15.5 マイル(25 km)未満の場合には、リンクの両側で光ファイバ ケーブル プラントと 1000BASE-ZX モジュールの受信ポートとの間に、10 dB の光減衰器を直列に挿入してください。
• 光ファイバ ケーブルの距離が 15.5 マイル(25 km)以上 31 マイル(50 km)未満の場合には、リンクの両側で光ファイバ ケーブル プラントと 1000BASE-ZX モジュールの受信ポートとの間に、5 dB の光減衰器を直列に挿入してください。
SFP-GE-T(1000BASE-T 銅 SFP モジュール)は、ハイエンド ワークステーションへの全二重ギガビット イーサネット接続を実現します。また、既存の銅ネットワーク インフラストラクチャのワイヤリング クローゼット間でも可能です。SFP-GE-T の最大ケーブル配線距離は、328 フィート(100 m)です。
表 3-29 に、2 ポート ギガビット イーサネット SPA に取り付け可能な各 SFP モジュールのケーブル接続仕様を示します。すべての SFP ポートは LC タイプ コネクタを備えていることに注意してください。
SFP-GE-S の最短ケーブル長は 6.5 フィート(2 m)であり、リンクの両端に 8 dB の減衰器が取り付けられた場合の SFP-GE-Z の最短リンク距離は 6.2 マイル(10 km)です。減衰器を使用しない場合は、SFP-GE-Z の最短リンク距離は 24.9 マイル(40km)です。
|
|
|
(ミクロン) |
|
ケーブル長 |
---|---|---|---|---|---|
MMF2 |
|||||
MMF3 および SMF |
|||||
SMF4 |
|||||
(注) 1000BASE-ZX SFP モジュールの光パワー バジェットは、21.5 dB です。使用するケーブル プラントを光損失テストによって測定してください。このテストは、ケーブル プラント(コネクタとスプライスを含む)の光損失が 21.5 dB 以下であることを検査するように設定する必要があります。光損失の測定は、1550 nm の光源を使用して実行する必要があります。
ここでは 5 ポート ギガビット イーサネット SPA について、次の内容を説明します。
• 「5 ポート ギガビット イーサネット SPA の LED」
• 「5 ポート ギガビット イーサネット SPA のケーブルとコネクタ」
5 ポート ギガビット イーサネット SPA には各ポートに対する A/L LED、および SPA 用の STATUS LED の 2 種類の LED があります(図 3-40 を参照)。
図 3-40 5 ポート ギガビット イーサネット SPA の前面プレート
|
|
表 3-30 では、5 ポート ギガビット イーサネット SPA の LED について説明します。
|
|
|
|
---|---|---|---|
5 ポート ギガビット イーサネット SPA は SFP モジュールをサポートする電気コネクタを 5 個備えています。各ポートは、挿入されている SFP モジュールに適した配線を使用してトラフィックの送受信を行うことができます。
SFPモジュールは、5 ポート ギガビット イーサネット SPA のギガビット イーサネット ポートに挿入する入出力デバイスであり、光ファイバ ネットワークとポートを接続します。
(注) 5 ポート ギガビット イーサネット SPA で使用できるのは、このマニュアルにサポート対象として記載されている SFP モジュールだけです。5 ポート ギガビット イーサネット SPA に SFP モジュールが差し込まれるたびに SFP チェックが実行され、このチェックに合格した SFP モジュールだけが 5 ポート ギガビット イーサネット SPA で使用可能になります。
SFP モジュールは本来ギガビット イーサネット以外のテクノロジー用、および 5 ポート ギガビット イーサネット SPA 以外の製品用に使用します。ただし、このマニュアル内の説明は、5 ポート ギガビット イーサネット SPA のポートに挿入する SFP モジュールだけを対象としています。
SFP モジュールにはレシーバー ポート(RX)とトランスミッタ ポート(TX)があり、これらのポートが光インターフェイスを構成しています。 表 3-31 と 表 3-32 に、SFP についての説明と仕様を示します。
|
|
|
---|---|---|
1000BASE-SX(短波)モジュールは、50/125 um MMF では最大 500 m、62.5/125 um MMF では最大 300 m の標準的な光ファイバ リンク距離で動作します。
1000BASE-LX/LH(長波/長距離)モジュール インターフェイスは、IEEE 802.3z 1000BASE-LX 標準仕様に完全に準拠します。ただし、オプティカル品質が優れているため、SMF で 6.2マイル(10km)の距離まで到達可能です(規格で定められている到達距離は 3.1 マイル [5km])。
1000BASE-ZX(超長波)モジュールは、通常のシングルモード光ファイバ リンク距離(最大 49.7 マイル [80km])で動作します。プレミアム シングルモード光ファイバまたは分散シフト型シングルモード光ファイバを使用すれば、最大 62.1 マイル(100 km)のリンク距離まで到達可能になります(プレミアム シングルモード光ファイバは、通常のシングルモード光ファイバより単位長あたりの減衰量が低くなっています。分散シフト型シングルモード光ファイバは通常より減衰量が低く、分散が少なくなっています)。
1000BASE-ZX モジュールは、シングルモード光ファイバ ケーブルに接続する必要があります。これは長距離通信アプリケーションで一般に使用されるケーブル タイプです。1000BASE-ZX モジュールは、マルチモード光ファイバに接続すると正常に動作しません。これは、マルチモード光ファイバがよく使用される環境(建物内バックボーンまたは水平ケーブル接続など)には適していません。
1000BASE-ZX モジュールは、さまざまなスイッチおよびルータ製品で見られるように、ギガビット イーサネット インターフェイス用の PMD コンポーネントとして使用することを目的としています。これは 1250 M ボーの信号速度で動作し、8B/10B の符号化データを送受信します。
短距離のシングルモード光ファイバを使用する際、レシーバーに負荷がかかり過ぎないようにするため、リンクに光減衰器を直列に挿入しなければならない場合があります。次の注意事項に従ってください。
• 光ファイバ ケーブルの距離が 15.5 マイル(25 km)未満の場合には、リンクの両側で光ファイバ ケーブル プラントと 1000BASE-ZX モジュールの受信ポートとの間に、10 dB の光減衰器を直列に挿入してください。
• 光ファイバ ケーブルの距離が 15.5 マイル(25 km)以上 31 マイル(50 km)未満の場合には、リンクの両側で光ファイバ ケーブル プラントと 1000BASE-ZX モジュールの受信ポートとの間に、5 dB の光減衰器を直列に挿入してください。
表 3-33 に、5 ポート ギガビット イーサネット SPA に取り付け可能な各 SFP モジュールのケーブル接続仕様を示します。すべての SFP ポートは LC タイプ コネクタを備えていることに注意してください。
SFP-GE-S の最短ケーブル長は 6.5 フィート(2 m)であり、リンクの両端に 8 dB の減衰器が取り付けられた場合の SFP-GE-Z の最短リンク距離は 6.2 マイル(10 km)です。減衰器を使用しない場合は、SFP-GE-Z の最短リンク距離は 24.9 マイル(40km)です。
|
|
|
(ミクロン) |
|
ケーブル長 |
---|---|---|---|---|---|
MMF5 |
|||||
MMF6 および SMF |
|||||
SMF7 |
(注) 1000BASE-ZX SFP モジュールの光パワー バジェットは、21.5 dB です。使用するケーブル プラントを光損失テストによって測定してください。このテストは、ケーブル プラント(コネクタとスプライスを含む)の光損失が 21.5 dB 以下であることを検査するように設定する必要があります。光損失の測定は、1550 nm の光源を使用して実行する必要があります。
ここでは 10 ポート ギガビット イーサネット SPA について、次の内容を説明します。
• 「10 ポート ギガビット イーサネット SPA の LED」
• 「10 ポート ギガビット イーサネット SPA のケーブルとコネクタ」
10 ポート ギガビット イーサネット SPA には各ポートに対する A/L LED、および SPA 用の STATUS LED の 2 種類の LED があります(図 3-41 を参照)。
図 3-41 10 ポート ギガビット イーサネット SPA の前面プレート
|
|
表 3-34 では、10 ポート ギガビット イーサネット SPA の LED について説明します。
|
|
|
|
---|---|---|---|
10 ポート ギガビット イーサネット SPA は SFP モジュールをサポートする電気コネクタを 10 個備えています。各ポートは、挿入されている SFP モジュールに適した配線を使用してトラフィックの送受信を行うことができます。
SFPモジュールは、10 ポート ギガビット イーサネット SPA のギガビット イーサネット光スロットに挿入する入出力デバイスであり、1000BASE-X 光ファイバ ネットワークとポートを接続します。
(注) 10 ポート ギガビット イーサネット SPA で使用できるのは、このマニュアルにサポート対象として記載されている SFP モジュールだけです。10 ポート ギガビット イーサネット SPA に SFP が差し込まれるたびに SFP チェックが実行され、このチェックに合格した SFP モジュールだけが 10 ポート ギガビット イーサネット SPA で使用可能になります。
SFP モジュールは本来ギガビット イーサネット以外のテクノロジー用、および 10 ポート ギガビット イーサネット SPA 以外の製品用に使用します。ただし、このマニュアル内の説明は、10 ポート ギガビット イーサネット SPA のポートに挿入する SFP モジュールだけを対象としています。
SFP モジュールにはレシーバー ポート(RX)とトランスミッタ ポート(TX)があり、これらのポートが光インターフェイスを構成しています。 表 3-35 と 表 3-36 に、SFP についての説明と仕様を示します。
|
|
|
---|---|---|
1000BASE-SX(短波)モジュールは、50/125 um MMF では最大 500 m、62.5/125 um MMF では最大 300 m の標準的な光ファイバ リンク距離で動作します。
1000BASE-LX/LH(長波/長距離)モジュール インターフェイスは、IEEE 802.3z 1000BASE-LX 標準仕様に完全に準拠します。ただし、オプティカル品質が優れているため、SMF で 6.2マイル(10km)の距離まで到達可能です(規格で定められている到達距離は 3.1 マイル [5km])。
1000BASE-ZX(超長波)モジュールは、通常のシングルモード光ファイバ リンク距離(最大 49.7 マイル [80km])で動作します。プレミアム シングルモード光ファイバまたは分散シフト型シングルモード光ファイバを使用すれば、最大 62.1 マイル(100 km)のリンク距離まで到達可能になります(プレミアム シングルモード光ファイバは、通常のシングルモード光ファイバより単位長あたりの減衰量が低くなっています。分散シフト型シングルモード光ファイバは通常より減衰量が低く、分散が少なくなっています)。
1000BASE-ZX モジュールは、シングルモード光ファイバ ケーブルに接続する必要があります。これは長距離通信アプリケーションで一般に使用されるケーブル タイプです。1000BASE-ZX モジュールは、マルチモード光ファイバに接続すると正常に動作しません。これは、マルチモード光ファイバがよく使用される環境(建物内バックボーンまたは水平ケーブル接続など)には適していません。
1000BASE-ZX モジュールは、さまざまなスイッチおよびルータ製品で見られるように、ギガビット イーサネット インターフェイス用の PMD コンポーネントとして使用することを目的としています。これは 1250 M ボーの信号速度で動作し、8B/10B の符号化データを送受信します。
短距離のシングルモード光ファイバを使用する際、レシーバーに負荷がかかり過ぎないようにするため、リンクに光減衰器を直列に挿入しなければならない場合があります。次の注意事項に従ってください。
• 光ファイバ ケーブルの距離が 15.5 マイル(25 km)未満の場合には、リンクの両側で光ファイバ ケーブル プラントと 1000BASE-ZX モジュールの受信ポートとの間に、10 dB の光減衰器を直列に挿入してください。
• 光ファイバ ケーブルの距離が 15.5 マイル(25 km)以上 31 マイル(50 km)未満の場合には、リンクの両側で光ファイバ ケーブル プラントと 1000BASE-ZX モジュールの受信ポートとの間に、5 dB の光減衰器を直列に挿入してください。
表 3-37 に、10 ポート ギガビット イーサネット SPA に取り付け可能な各 SFP モジュールのケーブル接続仕様を示します。すべての SFP ポートは LC タイプ コネクタを備えていることに注意してください。
SFP-GE-S の最短ケーブル長は 6.5 フィート(2 m)であり、リンクの両端に 8 dB の減衰器が取り付けられた場合の SFP-GE-Z の最短リンク距離は 6.2 マイル(10 km)です。減衰器を使用しない場合は、SFP-GE-Z の最短リンク距離は 24.9 マイル(40km)です。
|
|
|
(ミクロン) |
|
ケーブル長 |
---|---|---|---|---|---|
MMF8 |
|||||
SMF9 |
(注) 1000BASE-ZX SFP モジュールの光パワー バジェットは、21.5 dB です。使用するケーブル プラントを光損失テストによって測定してください。このテストは、ケーブル プラント(コネクタとスプライスを含む)の光損失が 21.5 dB 以下であることを検査するように設定する必要があります。光損失の測定は、1550 nm の光源を使用して実行する必要があります。
ここでは IPSec VPN SPA について、次の内容を説明します。
図 3-42 に示すように、IPSec VPN SPA は 1 つの LED を備えています。
|
表 3-38 は IPSec VPN SPA の LED の説明です。
|
|
|
|
---|---|---|---|
