ルートマップの一致ルールを作成するには：

1. ナビゲーションウィンドウから [テナント（Tenants）] > [テナント名（tenant_name）] > [ポリシー（Policies）] > [プロトコル（Protocol）] に移動します。

2. [一致ルール（Match Rules）] を右クリックし、[ルートマップの一致ルールの作成（Create Match Rule for Route Map）] を選択します。

   [一致ルールの作成（Create Match Rule）] ダイアログボックスが表示されます。

3. [名前（Name）] フィールドに名前を入力します。

4. [プレフィックスの一致（Match Prefix）] サマリテーブルを見つけ、[+] をクリックして [IP]、[説明（Description）]、[集計（Aggregate）]、[マスクより大きい（Greater Than Mask）]、[マスク未満（Less Than Mask）] フィールドにアクセスし、適切な値を入力します。

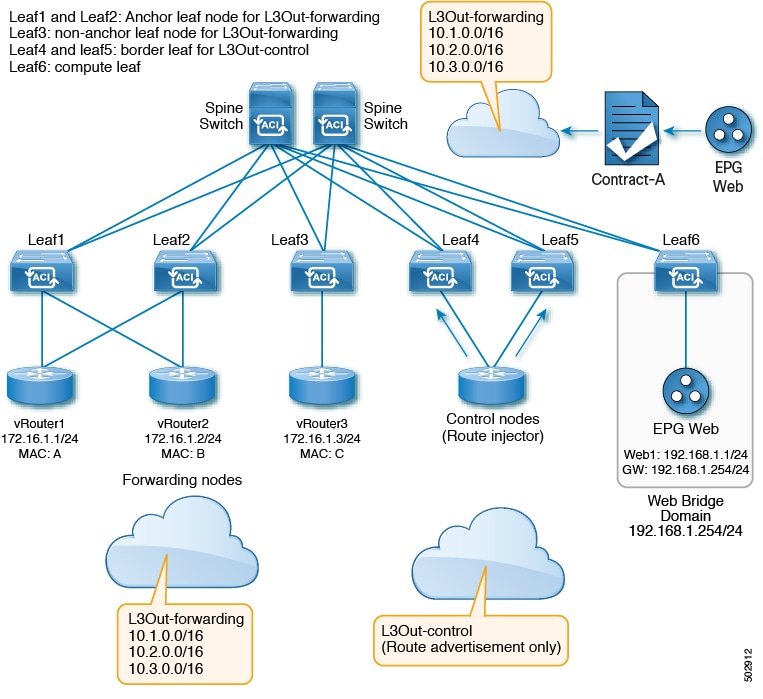

   （注）	IP サブネットには、制御ノードがアドバタイズするサブネット（10.1.0.0/16、10.2.0.0/16、10.3.0.0/16 など）を含める必要があります。 ? アイコンをクリックして、ヘルプファイルを開き、各フィールドの説明を確認してください。

5. 完了したら、[送信（Submit）] をクリックします。

ルートマップの設定ルールを作成するには、次の手順を実行します。

1. ナビゲーションウィンドウから [テナント（Tenants）] > [テナント名（tenant_name）] > [ポリシー（Policies）] > [プロトコル（Protocol）] に移動します。

2. [設定ルール（Set Rules）] を右クリックし、[ルートマップの設定ルールの作成（Create Set Rules for Route Map）] を選択します。

   作業ペインに [ルートマップの設定ルールの作成] ダイアログが表示されます。

3. [名前（Name）] フィールドに名前を入力します。

4. クリックして、[ネクストホップ伝達（Next Hop Propagation）] チェックボックスをオンにします。

5. 完了したら、[終了] をクリックします。

ルート制御のためのルート マップを作成するには：

1. ナビゲーションウィンドウから [テナント（Tenants）] > [テナント名（tenant_name）] > [ポリシー（Policies）] > [プロトコル（Protocol）] に移動します。

2. [ルート制御のルートマップ（Route Maps for Route Control）] を右クリックし、[ルート制御のルートマップの作成（Create Route Maps for Route Control）] を選択します。

   作業ペインに [ルート制御のルートマップの作成（Create Route Maps for Route Control）] ダイアログが表示されます。

3. [名前（Name）] フィールドに名前を入力します。

4. [ルート制御のルートマップの作成（Create Route Maps for Route Control）] ダイアログの [コンテキスト（Contexts）] サマリテーブルから [+] をクリックして、[ルート制御コンテキストの作成（Create Route Control Context）] ダイアログにアクセスします。

5. [ルート制御コンテキストの作成（Create Route Control Context）] ダイアログで、[関連付けられた一致ルール（Associated Match Rules）] の [+] 記号をクリックして [ルール名（Rule Name）] フィールドにアクセスし、手順 1 で作成した [一致ルール（Match Rule）] を選択します。

6. [ルート制御コンテキストの作成（Create Route Control Context）] ダイアログで、[設定ルール（Set Rule）] ドロップダウンメニューをクリックし、手順 2 で作成した [設定ルール（Set Rule）] を選択します。

7. 完了したら、[送信（Submit）] をクリックします。

BGP ピア接続プロファイルでルート制御プロファイルを構成するには：

1. ナビゲーションウィンドウから、[テナント（Tenants）] > [テナント名（tenant_name）] > [ネットワーキング（Networking）] > [L3Outs] > [コントロールノード名の L3Out（L3Out_for_control_node_name）] > [論理ノードプロファイル（Logical Node Profiles）] > [論理ノードプロファイル名（logical_node_profile_name）] > [論理インターフェイス プロファイル（Logical Interface Profiles）] > [論理インターフェイス プロファイル名（logical_interface_profile_name] > [bgp_peer_connectivity_profile_name）] に移動します。

   [BGP ピア接続プロファイル（BGP Peer Connectivity Profile）] のプロパティが作業ペインに表示されます。

2. [BGP ピア接続プロファイル（BGP Peer Connectivity Profile）] ウィンドウの [ルート制御プロファイル（Route Control Profile）] オプションから、[+] をクリックします。

   [名前（Name）] および [方向（Direction）] オプションが有効になっています。

3. [名前（Name）] ドロップダウンメニューをクリックして、手順 3 で作成したルートマップを指定します。

4. [方向（Direction）] ドロップダウンメニューをクリックし、[ルートインポートポリシー（Route Import Policy）] を選択します。

5. 完了したら、[更新（Update）] をクリックします。

ルートマップの一致ルールを作成するには：

1. ナビゲーションウィンドウから [テナント（Tenants）] > [テナント名（tenant_name）] > [ポリシー（Policies）] > [プロトコル（Protocol）] に移動します。

2. [一致ルール（Match Rules）] を右クリックし、[ルートマップの一致ルールの作成（Create Match Rule for Route Map）] を選択します。

   [一致ルールの作成（Create Match Rule）] ダイアログボックスが表示されます。

3. [名前（Name）] フィールドに名前を入力します。

4. [プレフィックスの一致（Match Prefix）] サマリテーブルを見つけ、[+] をクリックして [IP]、[説明（Description）]、[集計（Aggregate）]、[マスクより大きい（Greater Than Mask）]、[マスク未満（Less Than Mask）] フィールドにアクセスし、適切な値を入力して、外部ルータ IP を構成します。

   （注）	? アイコンをクリックして、ヘルプファイルを開き、各フィールドの説明を確認してください。

5. 完了したら、[送信（Submit）] をクリックします。

ルート制御のためのルート マップを作成するには：

1. ナビゲーションウィンドウから [テナント（Tenants）] > [テナント名（tenant_name）] > [ポリシー（Policies）] > [プロトコル（Protocol）] に移動します。

2. [ルート制御のルートマップ（Route Maps for Route Control）] を右クリックし、[ルート制御のルートマップの作成（Create Route Maps for Route Control）] を選択します。

   作業ペインに [ルート制御のルートマップの作成（Create Route Maps for Route Control）] ダイアログが表示されます。

3. [名前（Name）] フィールドに名前を入力します。

4. [タイプ（Type）] として、[プレフィックスとルートポリシーが一致（Match Prefix AND Routing Policy）]、[ルーティングポリシーのみが一致（Match Routing Policy Only）] を選択します。

5. [ルート制御のルートマップの作成（Create Route Maps for Route Control）] ダイアログの [コンテキスト（Contexts）] サマリテーブルから [+] をクリックして、[ルート制御コンテキストの作成（Create Route Control Context）] ダイアログにアクセスします。

6. [ルート制御コンテキストの作成（Create Route Control Context）] ダイアログで、[関連付けられた一致ルール（Associated Match Rules）] の [+] 記号をクリックして [ルール名（Rule Name）] フィールドにアクセスし、手順 1 で作成した 一致ルール（Match Rule） を選択します。

7. 完了したら、[送信（Submit）] をクリックします。

L3Out での再配布用のルート制御プロファイルを設定するには、次の手順を実行します。

1. [テナント（Tenants）] > [tenant_name] > [ネットワーキング（Networking）] > [L3Outs] > [l3out_for_forwarding_name] に移動します。

   作業ペインに l3_outside_name ウィンドウが表示されます。

2. [再配布用のルートプロファイル（Route Profile for Redistribution）] のサマリテーブルから、[+] をクリックします。

   ソースマップとルートマップのオプションが有効になっています。

3. [ソース（Source）] ドロップダウンメニューをクリックして、手順 1 の一致ルールを指定します。

4. [ルートマップ（Route Map）] ドロップダウンメニューをクリックして、接続されたホストを指定します。

5. 完了したら、[更新（Update）] をクリックします。

ネクストホップ伝達を構成するには：

tenant t1 vrf v1 route-map sap match
 prefix-list p1
  leaf 101
    vrf context tenant t1 vrf v1
      route-map sap
        match prefix-list p1
          set next-hop-unchanged
          exit
        exit
      exit
    exit

直接接続ホストルート アドバタイジングの構成：

leaf 101
    router bgp 100
      vrf member tenant t1 vrf v1
        redistribute static route-map r2
        redistribute attached-host route-map r1
        exit
      exit
    exit

ネクストホップ伝達を構成するには：

<rtctrlSetNhUnchanged annotation="" childAction="" descr="" extMngdBy="" lcOwn="local"modTs="never" name="" nameAlias="" rn="nhunchanged" status="created" type="nh-unchanged" uid="0"/>

直接接続ホストルート アドバタイジングの構成：

<l3extRsRedistributePol annotation="" childAction="" dn="uni/tn-neo/out-neoL3Out/rsredistributePol-[sap-rtmap]-am" extMngdBy="" forceResolve="yes" lcOwn="local" modTs="never"monPolDn="" rType="mo" rn="" src="am" state="unformed" stateQual="none" status="created"tCl="rtctrlProfile" tContextDn="" tDn="" tRn="" tType="name" tnRtctrlProfileName="sap-rtmap" uid="0"/>

BGP プロトコルのみを有効にして、制御ノードの最初の L3Out を作成します（l3out-bgp）。

1. [ナビゲーション（Navigation）] ペインで、[Tenant_name] > [ネットワーキング（Networking）] > [L3Outs] の順に展開します。

2. [L3Out の作成（Create L3Out）] を右クリックして選択します。

   [L3Out の作成（Create L3Out）] ウィザードが表示されます。

3. [L3Out の作成（Create L3Out）] ウィザードに必要な情報を入力して、l3out-bgp L3Out を作成します。

   通常どおりに L3Out を作成します。この手順では、フローティング L3Out の次の特定の設定を使用します。

   • 1 で、[アイデンティティ（Identity）] ペインのルーティングプロトコルのチェックボックスがあるエリアで、この l3out-bgp L3Out に対して BGP のみを選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [インターフェイスタイプ/レイヤ 3（Interface Types/Layer 3）] フィールドで、BGP のこのフローティング L3Out に対して [フローティング SVI（Floating SVI）] を選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [インターフェイスタイプ/ドメイン（Interface Types/Domain）] フィールドで、フローティング L3Out 用に設定したドメインを選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [インターフェイスタイプ/フローティング アドレス（Interface Types/Floating Address）] フィールドに、プライマリフローティング IP アドレスを入力します。

     フローティング IP アドレスは、非アンカーリーフノードの一般的な IP アドレスです。これは、ルータがデータパスを介して非アンカーのトップオブラックスイッチに接続されている場合に、ルータを見つけるために使用されます。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインで、[ノード（Nodes）] フィールドの [ノード ID（Node ID）] ドロップダウンリストからアンカーリーフスイッチのノードを選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [IP アドレスプライマリ（IP Address Primary）] フィールドに、アンカーリーフスイッチのプライマリ IP アドレスを入力します。

     この IP アドレスは、前に入力したフローティング IP アドレスと同じサブネットにある必要があります。

   • （オプション）アンカーリーフノードを追加するには、[ループバックアドレス（Loopback Address）] フィールドの隣の [+]（プラス記号）をクリックします。

転送ノード用の 2 番目の L3Out を OSPF プロトコルのみを有効（l3out-ospf）にして作成します。

1. [ナビゲーション（Navigation）] ペインで、[Tenant_name] > [ネットワーキング（Networking）] > [L3Outs] の順に展開します。

2. [L3Out の作成（Create L3Out）] を右クリックして選択します。

   [L3Out の作成（Create L3Out）] ウィザードが表示されます。

3. [L3Out の作成（Create L3Out）] ウィザードに必要な情報を入力して、l3out-ospf L3Out を作成します。

   通常どおりに L3Out を作成します。この手順では、フローティング L3Out の次の特定の設定を使用します。

   • 1 で、[アイデンティティ（Identity）] ペインのルーティングプロトコルのチェックボックスがあるエリアで、この l3out-ospf L3Out に対して OSPF のみを選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [インターフェイスタイプ/レイヤ 3（Interface Types/Layer 3）] フィールドで、OSPF のこのフローティング L3Out に対して [フローティング SVI（Floating SVI）] を選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [インターフェイスタイプ/ドメイン（Interface Types/Domain）] フィールドで、フローティング L3Out 用に設定したドメインを選択します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [インターフェイスタイプ/フローティングアドレス（Interface Types/Floating Address）] フィールドに、l3out-bgp L3Out に使用されるプライマリフローティング IP アドレスを入力します。

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [ノード（Nodes）] フィールドに、[ノード ID（Node ID）] ドロップダウンリストから l3out-bgp L3Out に使用されるアンカーリーフスイッチと同じノードを選択します

   • 2 で、[ノードとインターフェイス（Nodes and Interfaces）] ペインの [IP アドレスプライマリ（IP Address Primary）] フィールドに、 l3out-bgp L3Out に使用されるアンカーリーフスイッチのプライマリ IP アドレスを入力します。

   • （オプション）追加アンカーリーフノードを追加するために、l3out-bgp L3Out に行ったように、[ループバックアドレス（Loopback Address）] フィールドの隣の [+]（プラス記号）をクリックします。

BGP ネクストホップ伝達のルート制御用のルートマップを l3out-bgp L3Out に適用し、このルートマップをインポートポリシーとして構成します。

1. 作成した l3out-bgp L3Out の BGP ピア接続プロファイルに移動します。

   Tenants > tenant_name > Networking > L3Outs > BGP_L3Out > Logical Node Profiles > logical_node_profile_name > Logical Interface Profiles > logical_interface_profile_name > bgp_peer_connectivity_profile_name

   [BGP ピア接続プロファイル（BGP Peer Connectivity Profile）] のプロパティが作業ペインに表示されます。

2. [ルート制御プロファイル（Route Control Profile）] エリアを見つけ、[+] をクリックしてルート制御プロファイルを追加します。

3. [名前（Name）] フィールドで、BGP 再帰ネクスト ホップ伝達に必要なポリシーの構成で作成 した BGP ネクストホップ伝達のルート制御用のルートマップを選択します（たとえば、BGP-NH-Propogate）。

4. [方向（Direction）] フィールドで、[ルート インポート ポリシー（Route Import Policy）] で [更新] を選択します。

5. [送信（Submit）] をクリックします。

使用する再配布方法を決定します。

次の手順を使用して、接続されたルートをピックアップするように L3Out を設定します。

1. l3out-ospf L3Out に移動します。

   [テナント（Tenants）] > [テナント名（tenant_name）] > [ネットワーキング（Networking）] > [L3Outs] > [OSPF_L3Out]

2. [ポリシー（Policy）] タブをクリックし、次に [メイン（Main）] サブタブをクリックします。

3. [再配布用のルートプロファイル（Route Profile for Redistribution）] フィールドで、[+] をクリックして再配布用のルートプロファイルを設定します。

4. [送信元（Source）] フィールドで、[接続されたホスト（attached-host）] を選択します。

5. [ルートマップ] エリアで、接続されたホスト再配布のための必要なポリシーの構成 で作成した接続ホスト再配布ポリシーのルート制御用のルートマップを選択します（たとえば、attach-pol）。

6. [送信（Submit）] をクリックします。

次の手順を使用して、L3Out の下にインターリークポリシーを接続します。

1. l3out-ospf L3Out に移動します。

   [テナント（Tenants）] > [テナント名（tenant_name）] > [ネットワーキング（Networking）] > [L3Outs] > [OSPF_L3Out]

2. [ポリシー（Policy）] タブをクリックし、次に [メイン（Main）] サブタブをクリックします。

3. [インターリークのルートプロファイル（Route Profile for Interleak）] フィールドを見つけて、L3Out での静的再頒布またはインターリークに必要なポリシーの構成 で設定したインターリークポリシーを選択します（たとえば、OSPF-to-BGP-static_interleak）。

4. [送信（Submit）] をクリックします。

次の手順を使用して、境界リーフスイッチで学習した静的プロトコルルートを MP-BGP ファブリックに再配布します。

1. l3out-bgp L3Out に移動します。

   [テナント（Tenants）] > [tenant_name] > [ネットワーキング（Networking）] > [L3Outs] > [BGP_L3Out]

2. [ポリシー（Policy）] タブをクリックし、次に [メイン（Main）] サブタブをクリックします。

3. [再配布用のルートプロファイル（Route Profile for Redistribution）] フィールドで、[+] をクリックして再配布用のルートプロファイルを設定します。

4. [送信元（Source）] エリアで、[静的（Static）] を選択します。

5. [ルートマップ（Route Map）] 領域で、L3Out での静的再頒布またはインターリークに必要なポリシーの構成 で作成した接続ホスト再配布ポリシーのルート制御用のルートマップを選択します（たとえば、 static-to-BGP_interleak）。

6. [送信（Submit）] をクリックします。

次のコマンドを入力します。ここで、maximum-paths local コマンドは、CLI を使用してファブリック内のルートを再配布するためのパスの最大数を設定するために特に使用されます。

apic1(config)# leaf 101
apic1(config-leaf)# template bgp address-family newAf tenant t1
apic1(config-bgp-af)# maximum-paths local 12
apic1(config-bgp-af)# exit
apic1(config-leaf)# exit
apic1#

次のコマンドを入力します。特に、set next-hop-unchanged および set redist-multipath コマンドは、CLI を使用して複数のネクストホップを設定するために使用されます。

apic1(config)# leaf 101
apic1(config-leaf)# template route-profile test_rp tenant t1
apic1(config-leaf-template-route-profile)# set next-hop-unchanged
apic1(config-leaf-template-route-profile)# set redist-multipath
apic1(config-leaf-template-route-profile)# exit
apic1(config-leaf)# exit
apic1#

ファブリックでルートを再配布するためのパスの最大数を設定するには、以下のように登録します。

    <fvTenant descr="" dn="uni/tn-t1" name="t1">
        <fvCtx name="v1">
            <fvRsCtxToBgpCtxAfPol af="ipv4-ucast" tnBgpCtxAfPolName="bgpCtxPol1"/>
        </fvCtx>
        <bgpCtxAfPol name="bgpCtxPol1" maxLocalEcmp="16"/>
    </fvTenant>

複数のネクストホップを構成するには、次を送信します。

<fvTenant dn="uni/tn-t1">
    <rtctrlAttrP name="s1">
        <rtctrlSetRedistMultipath/>
    </rtctrlAttrP>
</fvTenant>

SVI グループ化に使用される外部ブリッジ グループ プロファイルを作成するには、次の手順を実行します。

1. [テナント（Tenants） > [tenant-name] > [ポリシー（Policies）] > [プロトコル（Protocol）] > [外部ブリッジ グループ プロファイル（External Bridge Group Profiles）] に移動します。

   設定済みの外部ブリッジ グループ プロファイルを示すページが表示されます。

2. [外部ブリッジ グループ プロファイル（External Bridge Group Profiles）] を右クリックし、[外部ブリッジ グループ プロファイルの作成（Create External Bridge Group Profile）] を選択します。

   [外部ブリッジ グループ プロファイルの作成（Create External Bridge Group Profile）] ページが表示されます。

3. 外部ブリッジ グループ プロファイルの名前を入力し、[送信（Submit）] をクリックします。

   すでに設定されている外部ブリッジ グループ プロファイルを示すページが、新しい外部ブリッジ グループ プロファイルで更新されます。

フローティング SVI を外部ブリッジ ドメイン プロファイルに関連付けるには、次の手順を実行します。

1. [テナント（Tenants）] > [tenant-name] > [ネットワーキング（Networking）] > [L3Outs] > [L3Out-name] > [論理ノード プロファイル（Logical Node Profile）] > [log-node-profile-name] > [論理インターフェイス プロファイル（Logical Interface Profile）] > [log-int-profile-name] に移動します。

   この論理インターフェイス プロファイルの [全般（General）] ページが表示されます。

2. [フローティング SVI（Floating SVI）] タブをクリックします。

   すでに設定されているフローティング スイッチ仮想インターフェイスを示すページが表示されます。

3. 外部ブリッジ ドメイン プロファイルに関連付けるフローティング スイッチ仮想インターフェイスをダブルクリックします。

   このフローティング スイッチ仮想インターフェイスの一般情報が表示されます。

4. [外部ブリッジ グループ プロファイル（External Bridge Group Profile）] フィールドで、このフローティング スイッチ仮想インターフェイスに関連付ける外部ブリッジ ドメイン プロファイルを選択します。

5. [送信（Submit）] をクリックします。`

通常の SVI をブリッジ ドメイン プロファイルに関連付けるには、次の手順を実行します。

1. [テナント（Tenants）] > [tenant-name] > [ネットワーキング（Networking）] > [L3Outs] > [L3Out-name] > [論理ノード プロファイル（Logical Node Profile）] > [log-node-profile-name] > [論理インターフェイス プロファイル（Logical Interface Profile）] > [log-int-profile-name] に移動します。

   この論理インターフェイス プロファイルの [全般（General）] ページが表示されます。

2. [SVI] タブをクリックします。

   設定済みのスイッチ仮想インターフェイスを示すページが表示されます。

3. 外部ブリッジドメインプロファイルに関連付けるスイッチ仮想インターフェイスをダブルクリックします。

   このスイッチ仮想インターフェイスの一般情報が表示されます。

4. [外部ブリッジ グループ プロファイル（External Bridge Group Profile）] フィールドで、このスイッチ仮想インターフェイスに関連付ける外部ブリッジ ドメイン プロファイルを選択します。

5. [送信（Submit）] をクリックします。`

非アンカー（フローティング）ノードの個別のカプセル化を指定するには、次の手順を実行します。

1. [テナント（Tenants）] > [tenant-name] > [ネットワーキング（Networking）] > [L3Outs] > [L3Out-name] > [論理ノード プロファイル（Logical Node Profile） > [log-node-profile-name] > [論理インターフェイス プロファイル（Logical Interface Profile）] > [log-int-profile-name] に移動します。

   この論理インターフェイス プロファイルの [全般（General）] ページが表示されます。

2. [フローティング SVI（Floating SVI）] タブをクリックします。

   すでに設定されているフローティング スイッチ仮想インターフェイスを示すページが表示されます。

3. 個別のカプセル化を指定するフローティング スイッチ仮想インターフェイスをダブルクリックします。

   このフローティング スイッチ仮想インターフェイスの一般情報が表示されます。

4. [パス属性（Path Attributes）] 領域で [+] をクリックします。

   [フローティング パス属性の作成（Create Floating Path Attributes）] ウィンドウが表示されます。

5. [Encap のアクセス（Access Encap）] フィールドに、非アンカー（フローティング）ノードのアクセス カプセル化を入力します。

6. [送信（Submit）] をクリックします。`

   [フローティング SVI（Floating SVI）] ページに戻ります。

7. [送信（Submit）] をクリックします。

CLI を使用して APIC にログインし、コンフィギュレーション モードとテナント コンフィギュレーション モードを開始します。

apic1#
apic1# configuration
apic1(config)# tenant <tenant-name>
apic1(config-tenant)#

次のコマンドを入力して、SVI グループ化に使用する外部ブリッジ プロファイルを作成します。

apic1(config-tenant)# external-bridge-profile <bridge-profile-name>
apic1(config-tenant-external-bridge-profile)# ?

次のコマンドを入力して、フローティング SVI をブリッジ ドメイン プロファイルに関連付けます。

apic1(config)# leaf <leaf-ID>
apic1(config-leaf)# virtual-interface-profile <ipv4/ipv6> vlan <vlan-num> tenant <tenant-name> vrf <VRF-name> l3out <L3Out-name>
apic1(virtual-interface-profile)# ip address <IP-address>
apic1(virtual-interface-profile)#  physical-domain <phy-dom-name> floating-addr <IP-address>
apic1(physical-domain)# vlan <vlan-num>
apic1(physical-domain)# exit
apic1(config-tenant)# external-bridge-profile <bridge-profile-name>
apic1(config-tenant-external-bridge-profile)#

次のコマンドを入力して、通常の SVI をブリッジ ドメイン プロファイルに関連付けます。

apic1(config)# leaf <leaf-ID>
apic1(config-leaf)# interface vlan <vlan-num>
apic1(config-leaf-if)# vrf member tenant <tenant-name> vrf <VRF-name>
apic1(config-leaf-if)# ip address <IP-address>
apic1(config-leaf-if)# external-bridge-profile <bridge-profile-name>

次の例のような投稿を入力して、SVI グループ化に使用する外部ブリッジ プロファイルを作成します。

<fvTenant name="t1" dn="uni/tn-t1" >
    <l3extBdProfile name="bd100" status=""/>
</fvTenant>

次の例のような投稿を入力して、フローティング SVI をブリッジ ドメイン プロファイルに関連付けます。

<fvTenant name="t1">
    <l3extOut name="l1">
        <l3extLNodeP name="n1">
            <l3extLIfP name="i1">
                <l3extVirtualLIfP addr="10.1.0.1/24"
                    encap="vlan-100"
                    nodeDn="topology/pod-1/node-101"
                    ifInstT="ext-svi">
                    <l3extBdProfileCont>
                        <l3extRsBdProfile tDn="uni/tn-t1/bdprofile-bd100"/>
                    </l3extBdProfileCont>
                </l3extVirtualLIfP>
            </l3extLIfP>
    </l3extOut>
</fvTenant>

次の例のように投稿を入力して、通常の SVI をブリッジ ドメイン プロファイルに関連付けます。

<fvTenant name="t1">
    <l3extOut name="l1">
        <l3extLNodeP name="n1">
            <l3extLIfP name="i1">
                <l3extRsPathL3OutAtt encap="vlan-108"
                    tDn="topology/pod-1/paths-108/pathep-[eth1/10]"
                    ifInstT="ext-svi">
                    <l3extBdProfileCont>
                        <l3extRsBdProfile tDn="uni/tn-t1/bdprofile-bd100" status=""/
                    </l3extBdProfileCont>
                </l3extRsPathL3OutAtt>
            </l3extLIfP>
        </l3extLNodeP>
    </l3extOut>
</fvTenant>

フローティング ノードの個別のカプセル化を指定するには、次の例のような投稿を入力します。

<fvTenant name="t1">
    <l3extOut name="l1">
        <l3extLNodeP name="n1">
            <l3extLIfP name="i1">
                <l3extVirtualLIfP addr="10.1.0.1/24"
                    encap="vlan-100"
                    nodeDn="topology/pod-1/node-101"
                    ifInstT="ext-svi">
                    <l3extRsDynPathAtt floatingAddr="10.1.0.100/24"
                        encap="vlan-104"
                        tDn="uni/phys-phyDom"/>
                </l3extVirtualLIfP>
            </l3extLIfP>
    </l3extOut>
</fvTenant>

VMware vCenter にログインします。

データセンターと VMware VDS に移動し、VMware VDS を展開してポートグループを表示します。

左側のナビゲーションウィンドウで、L3Out 用に生成されたポートグループを見つけます。

[サマリ（Summary）] タブで、VLAN ID が VLAN 範囲の最後の番号と同じであること、および分散ポートグループの詳細の情報が正しいことを確認します。

Cisco Application Policy Infrastructure Controller（APIC）にログインします。

[ファブリック（Fabric）] > [インベントリ（Inventory）] に移動します。

[インベントリ（Inventory）] ナビゲーションウィンドウで、[pod]、[anchor_leaf_pod_leaf_node]、[インターフェイス（Interfaces）] フォルダ、[外部 SVI インターフェイス（External SVI Interfaces）] フォルダを展開します。

フローティング L3Out のインターフェイスをクリックします。

[ルーテッド VLAN インターフェイス（Routed Vlan Interface）] の中央の作業ペインで、IP アドレスがプライマリ IP アドレスであり、インターフェイスが稼働中であることを確認します。

リーフスイッチの実際の VLAN に属するインターフェイス VLAN ID に注意してください。

[インベントリ（Inventory）] ナビゲーションウィンドウの [インターフェイス（Interfaces）] フォルダで、[物理インターフェイス（Physical Interfaces）] フォルダを選択します。

[インターフェイス（Interfaces）] 中央の作業ペインで、[物理インターフェイス（Physical Interfaces）] タブを選択します。

[物理インターフェイス（Physical Interfaces）] を選択します（たとえば、eth 1/8 および eth 1/9）。Oper Vlans 列を展開し、メモした VLAN ID がリストにあることを確認します。

手順 3 で非アンカーリーフノードを選択して、非アンカーリーフノードに対してこの手順を繰り返します。

リーフノード（アンカーリーフ）のフローティング L3Out を確認するには：

Switch# show ip interface brief vrf floating:vrf1
IP Interface Status for VRF "floating:vrf1"(9)
Interface	Address			Interface Status
vlan14 	  192.168.1.254/24 	   protocol-up/link-up/admin-up
vlan17 	  192.168.2.254/24 	   protocol-up/link-up/admin-up
vlan49 	  172.16.1.251/24	     protocol-up/link-up/admin-up
lo2             11.11.11.11/32 	     protocol-up/link-up/admin-up

Switch# show ip interface vlan49
IP Interface Status for VRF "floating:vrf1"
vlan49, Interface status: protocol-up/link-up/admin-up, iod: 110, mode: external
	IP address: 172.16.1.251, IP subnet: 172.16.1.0/24
	IP address: 172.16.1.250, IP subnet: 172.16.1.0/24 secondary anchor-floating-ip
	IP address: 172.16.1.254, IP subnet: 172.16.1.0/24 secondary
	IP broadcast address: 255.255.255.255
	IP primary address route-preference: 0, tag:

Switch# # show vlan id 49 extended

VLAN Name 			     Encap		    Ports
----------------------------------------------------------------------------
49	floating:vrf1:l3out-	vxlan-14876650,	Eth1/5, Eth1/6, Po1, Po2
        L3Out:vlan-208 	     vlan-208

非アンカーリーフノードでフローティング L3Out を確認するには：

Switch# show ip interface brief vrf floating:vrf1
IP Interface Status for VRF "floating:vrf1"(6)
Interface	Address		Interface Status
