この章では、ホット スタンバイ ルータ プロトコル(HSRP)を使用する方法について説明します。これによって、IP トラフィック ルーティングに冗長性を提供し、個々のルータのアベイラビリティに依存しないルーティングを実現します。
レイヤ 2 モードの HSRP のバージョンを使用すると、クラスタ コマンド スイッチが故障した場合、クラスタ管理を引き継ぐ冗長コマンド スイッチを設定することもできます。
ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報および警告については、使用するプラットフォームおよびソフトウェア リリースの Bug Search Tool およびリリース ノートを参照してください。このモジュールに記載されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合は、このモジュールの最後にある機能情報の表を参照してください。
プラットフォームのサポートおよび Cisco ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://www.cisco.com/go/cfn からアクセスします。Cisco.com のアカウントは必要ありません。
HSRP の設定に関する情報
HSRP は、デフォルト ゲートウェイ IP アドレスが設定された IEEE 802 LAN 上の IP ホストにファースト ホップ冗長性を確保することでネットワークのアベイラビリティを高めるシスコの標準方式です。HSRP を使用すると、特定のルータのアベイラビリティに依存せず IP トラフィックをルーティングできます。また、一連のルータ インターフェイスを組み合わせることで、1 台の仮想ルータ、または LAN 上のホストへのデフォルト ゲートウェイのように機能させることができます。ネットワークまたはセグメント上に HSRP を設定すると、仮想 Media Access Control(MAC)アドレス、および設定されたルータ グループ間で共有される IP アドレスを使用できるようになります。HSRP が設定された複数のルータは、仮想ルータの MAC アドレスおよび IP ネットワーク アドレスを使用できるようになります。仮想ルータは、実際には存在しません。仮想ルータとは、相互にバックアップ機能を提供するように設定されている複数のルータの共通のターゲットのことです。1 台のルータがアクティブなルータとして、もう 1 台のルータがスタンバイ ルータとして選択されます。スタンバイ ルータは、指定されたアクティブ ルータが故障した場合に、グループの MAC アドレスおよび IP アドレスを制御するルータです。
(注) | HSRP グループ内のルータには、ルーテッド ポート、スイッチ仮想インターフェイス(SVI)など、HSRP をサポートする任意のルータ インターフェイスを指定できます。 |
HSRP は、ネットワーク上のホストからの IP トラフィックに冗長性を提供することで、ネットワークのアベイラビリティを高めます。アクティブ ルータは、ルータ インターフェイスのグループ内でパケットのルーティングを実行するために選択されたルータです。スタンバイ ルータは、アクティブ ルータが故障した場合、または事前に設定した条件が満たされた場合に、ルーティング作業を引き継ぐルータです。
HSRP は、ホストがルータ ディスカバリ プロトコルをサポートしておらず、選択されたルータのリロードや電源故障時に新しいルータに切り替えることができない場合に有効です。HSRP をネットワーク セグメントに設定すると、HSRP は仮想 MAC アドレスと IP アドレスを 1 つずつ提供します。このアドレスは、HSRP が動作するルータ インターフェイス グループ内のルータ インターフェイス間で共有できます。プロトコルによってアクティブ ルータとして選択されたルータは、グループの MAC アドレス宛てのパケットを受信し、ルーティングします。n 台のルータで HSRP が稼働している場合、n +1 個の IP アドレスおよび MAC アドレスが割り当てられます。
指定されたアクティブ ルータの故障を HSRP が検出すると、選択されているスタンバイ ルータがホットスタンバイ グループの MAC アドレスおよび IP アドレスの制御を引き継ぎます。この時点で新しいスタンバイ ルータも選択されます。HSRP が稼働しているデバイスは、マルチキャスト UDP ベースの hello パケットを送受信することにより、ルータ障害の検出、アクティブ ルータおよびスタンバイ ルータの指定を行います。インターフェイスに HSRP が設定されている場合、そのインターフェイスではインターネット制御メッセージ プロトコル(ICMP)のリダイレクト メッセージが自動的にイネーブルになっています。
レイヤ 3 で動作するスイッチおよびスイッチ スタック間で複数のホット スタンバイ グループを設定すると、冗長ルータをさらに活用できます。そのためには、インターフェイスに設定するホットスタンバイ コマンド グループごとにグループ番号を指定します。たとえば、スイッチ 1 のインターフェイスをアクティブ ルータ、スイッチ 2 のインターフェイスをスタンバイ ルータとして設定できます。また、スイッチ 2 の別のインターフェイスをアクティブ ルータ、スイッチ 1 の別のインターフェイスをスタンバイ ルータとして設定することもできます。

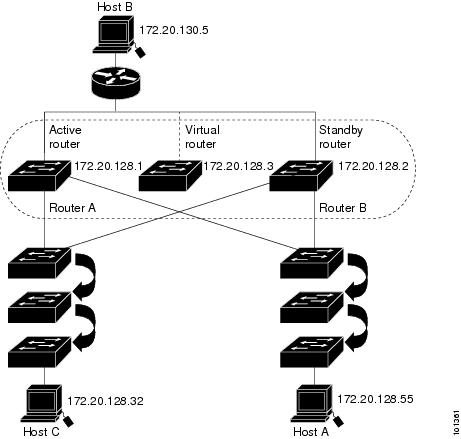

次の図に、HSRP 用に設定されたネットワークのセグメントを示します。各ルータには、仮想ルータの MAC アドレスおよび IP ネットワーク アドレスが設定されています。ルータ A の IP アドレスをネットワーク上のホストに設定する代わりに、デフォルト ルータとして仮想ルータの IP アドレスを設定します。ホスト C からホスト B にパケットが送信される場合、ホスト C は仮想ルータの MAC アドレスにパケットを送信します。何らかの理由により、ルータ A がパケットの転送を停止すると、ルータ B が仮想 IP アドレスおよび仮想 MAC アドレスに応答してアクティブ ルータとなり、アクティブ ルータの作業を行います。ホスト C は引き続き仮想ルータの IP アドレスを使用し、ホスト B 宛のパケットをアドレッシングします。ルータ B はそのパケットを受信し、ホスト B に送信します。ルータ B は HSRP の機能を使用し、ルータ A が動作を再開するまで、ホスト B のセグメント上のユーザと通信する必要があるホスト C のセグメント上のユーザに連続的にサービスを提供します。また、ホスト A セグメントとホスト B の間で、引き続き通常のパケット処理機能を実行します。
レイヤ 3 で動作するスイッチおよびスイッチ スタック間で複数のホット スタンバイ グループを設定すると、冗長ルータをさらに活用できます。そのためには、インターフェイスに設定するホットスタンバイ コマンド グループごとにグループ番号を指定します。たとえば、スイッチ 1 のインターフェイスをアクティブ ルータ、スイッチ 2 のインターフェイスをスタンバイ ルータとして設定できます。また、スイッチ 2 の別のインターフェイスをアクティブ ルータ、スイッチ 1 の別のインターフェイスをスタンバイ ルータとして設定することもできます。
Cisco IOS XE Everest 16.5.1a 以降のスイッチでサポートされている Hot Standby Router Protocol(HSRP)のバージョンは次のとおりです。
スイッチでは、次の HSRP バージョンがサポートされます。
HSRPv1 を実行しているスイッチは、ルータの送信元 MAC アドレスが仮想 MAC アドレスのため、hello パケットを送信した物理的なルータを特定できません。
HSRPv2 のパケット形式は、HSRPv1 とは異なります。HSRPv2 パケットは、パケットを送信した物理ルータの MAC アドレスを格納できる 6 バイトの識別子フィールドを持った、Type Length Value(TLV)形式を使用します。
HSRPv1 を実行しているインターフェイスが HSRPv2 パケットを取得した場合、このタイプ フィールドは無視されます。
スイッチは、Multiple HSRP(MHSRP)をサポートします。MHSRP は HSRP の拡張版で、複数の HSRP グループ間でのロード シェアリングが可能です。ホスト ネットワークからサーバ ネットワークまで、ロード バランシングを実現して複数のスタンバイ グループ(およびパス)を使用するために、MHSRP を設定できます。

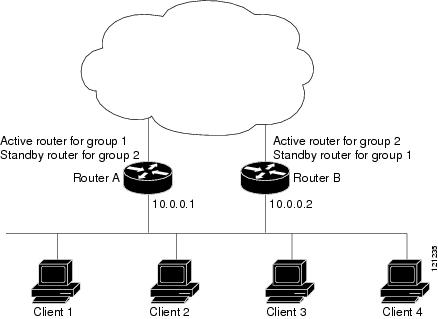

下の図では、半分のクライアントがルータ A に設定されており、もう半分はルータ B に設定されています。ルータ A およびルータ B の設定により、合計 2 つの HSRP グループが確立されています。グループ 1 では、ルータ A に最高のプライオリティが割り当てられているので、ルータ A がデフォルトのアクティブ ルータになり、ルータ B がスタンバイ ルータとなります。グループ 2 では、ルータ B に最も高いプライオリティが割り当てられているため、ルータ B がデフォルトのアクティブ ルータであり、ルータ A がスタンバイ ルータです。通常の運用では、2 つのルータが IP トラフィック負荷を分散します。いずれかのルータが使用できなくなると、もう一方のルータがアクティブになり、使用できないルータのパケット転送機能を引き継ぎます。
(注) | MHSRP では、ルータに障害が発生して正常に戻った場合にプリエンプションによりロード シェアリングを復元するために、standby preempt インターフェイス コンフィギュレーション コマンドを HSRP インターフェイスで入力する必要があります。 |
SSO HSRP は、冗長なルート プロセッサ(RP)を装備したデバイスがステートフル スイッチオーバー(SSO)冗長モード用に設定されているときの HSRP の動作を変更します。ある RP がアクティブで、もう一方の RP がスタンバイになっているとき、アクティブ RP に障害が発生すると、SSO は処理を引き継ぐスタンバイ RP をイネーブルにします。
この機能を使用すると、HSRP の SSO 情報がスタンバイ RP に同期されるため、HSRP 仮想 IP アドレスを使用して送信されるトラフィックをスイッチオーバー中も引き続き転送できるほか、データの損失やパスの変更も発生しません。さらに、HSRP アクティブ デバイスの両方の RP に障害が発生しても、スタンバイ状態の HSRP デバイスが HSRP アクティブ デバイスとして処理を引き継ぎます。
この機能は、動作の冗長モードが SSO に設定されている場合にデフォルトでイネーブルになっています。
HSRP の hello メッセージは、スタック マスターで生成されます。HSRP がアクティブであるスタック マスターに障害が発生すると、HSRP アクティブ ステートのフラッピングが生じることがあります。これは、新規スタック マスターが選択および初期化されている間に HSRP hello メッセージが生成されず、スタック マスターが故障したあとでないとスタンバイ ルータがアクティブにならない可能性があるためです。
Network Advantage ライセンスを実行中のスイッチは、IPv6 の Hot Standby Router Protocol(HSRP)をサポートします。HSRP は、任意の単一のルータのアベイラビリティに依存せず、ルーティング IPv6 トラフィックにルーティング冗長性を提供します。IPv6 ホストは、IPv6 ネイバー探索ルータのアドバタイズメント メッセージによって使用可能なルータを学習します。これらのメッセージは定期的にマルチキャストされるか、ホストにより送信請求されます。
HSRP IPv6 グループには、HSRP グループ番号に基づく仮想 MAC アドレス、およびデフォルトで HSRP 仮想 MAC アドレスに基づく HSRP の仮想 IPv6 リンクローカル アドレスがあります。
HSRP グループがアクティブな場合、定期的なメッセージが HSRP 仮想 IPv6 リンクローカル アドレスに送信されます。グループがアクティブ ステートでなくなった場合、これらのメッセージは最後のメッセージが送信されたあとで停止します。
(注) | IPv6 の HSRP を設定する場合、インターフェイス上で HSRP version 2(HSRPv2)をイネーブルにする必要があります。 |
HSRP の設定方法
機能 | デフォルト設定 |
---|---|
HSRP バージョン | バージョン 1 |
HSRP グループ | 未設定 |
スタンバイ グループ番号 | 0 |
スタンバイ MAC アドレス | 0000.0c07.acXX に指定されたシステム。XX は、HSRP グループ番号 |
スタンバイ プライオリティ | 100 |
スタンバイ遅延 | 0(遅延なし) |
スタンバイでのインターフェイス プライオリティの追跡 | 10 |
スタンバイ hello 時間 | 3 秒 |
スタンバイ ホールドタイム | 10 秒 |
HSRPv2 および HSRPv1 は相互に排他的です。HSRPv2 は、同じインターフェイス上で HSRPv1 と一緒には動作しません(その逆も同様)。
以下の手順では、次に示すレイヤ 3 インターフェイスの 1 つを指定する必要があります。
ルーテッド ポート:インターフェイス コンフィギュレーション モードで no switchport コマンドを入力して、レイヤ 3 ポートとして設定された物理ポートです。
SVI:グローバル コンフィギュレーション モードで interface vlan vlan_id によって作成された VLAN インターフェイス。デフォルトではレイヤ 3 インターフェイスです。
レイヤ 3 モードの Etherchannel ポート チャネル:グローバル コンフィギュレーション モードで interface port-channel port-channel-number を使用し、イーサネット インターフェイスをチャネル グループにバインドして作成されたポートチャネル論理インターフェイスです。
すべてのレイヤ 3 インターフェイスに IP アドレスを割り当てる必要があります。
(注) | HSRP のミリ秒タイマーはサポートされません。 |
インターフェイス コンフィギュレーション コマンド standby ip は、設定されているインターフェイスで HSRP をアクティブ化します。IP アドレスを指定した場合は、IP アドレスがホットスタンバイ グループの指定アドレスとして使用されます。IP アドレスを指定しなかった場合は、スタンバイ機能によってアドレスが学習されます。指定アドレスを使用し、LAN 上に少なくとも 1 つのレイヤ 3 ポートを設定する必要があります。IP アドレスを設定すると、常に、現在使用されている別の指定アドレスが、設定した IP アドレスに変更されます。
standby ip コマンドがインターフェイス上でイネーブルに設定され、プロキシ ARP がイネーブルの場合、インターフェイスのホットスタンバイ ステートがアクティブになると、プロキシ ARP 要求に対する応答は、ホットスタンバイ グループの MAC アドレスを使用して実行されます。インターフェイスが別のステートの場合、プロキシ ARP の応答は抑制されます。
standby priority, standby preempt、および standby track インターフェイス コンフィギュレーション コマンドはいずれも、アクティブ ルータとスタンバイ ルータを検索するための特性、および新しいアクティブ ルータが処理を引き継いだ場合の動作を設定するために使用できます。
HSRP プライオリティを設定する場合の注意事項は、次のとおりです。
インターフェイスに HSRP プライオリティ特性を設定するには、特権 EXEC モードで次の手順を実行します。
MHSRP およびロード バランシングをイネーブルにするには、MHSRP の項の MHSRP ロード シェアリングの図に示したように、グループのアクティブ ルータとして 2 つのルータを設定し、スタンバイ ルータとして仮想ルータを設定します。ルータに障害が発生して正常に戻った場合、プリエンプションを発生させてロード バランシングを復元するために、standby preempt インターフェイス コンフィギュレーション コマンドをそれぞれの HSRP インターフェイスで入力する必要があります。
ルータ A はグループ 1 のアクティブ ルータとして、ルータ B はグループ 2 のアクティブ ルータとして設定されています。ルータ A の HSRP インターフェイスの IP アドレスは 10.0.0.1、グループ 1 のスタンバイ プライオリティは 110(デフォルトは 100)です。ルータ B の HSRP インターフェイスの IP アドレスは 10.0.0.2、グループ 2 のスタンバイ プライオリティは 110 です。
グループ 1 は仮想 IP アドレス 10.0.0.3 を使用し、グループ 2 は仮想 IP アドレス 10.0.0.4 を使用します。
HSRP 認証ストリングを設定したり、hello タイム インターバルやホールドタイムを変更することもできます。
これらの属性を設定する場合の注意事項は次のとおりです。
インターフェイスに HSRP の認証とタイマーを設定するには、特権 EXEC モードで次の手順を実行します。
HSRP が設定されたインターフェイスでは、ICMP リダイレクト メッセージが自動的にイネーブルになります。ICMP は、エラーをレポートするためのメッセージ パケットや IP 処理に関連する他の情報を提供する、ネットワーク層インターネット プロトコルです。ICMP には、ホストヘのエラー パケットの方向付けや送信などの診断機能があります。この機能は、HSRP を介した発信 ICMP リダイレクト メッセージをフィルタリングします。HSRP では、ネクスト ホップ IP アドレスが HSRP 仮想 IP アドレスに変更される可能性があります。詳細については、『Cisco IOS IP Configuration Guide, Release 12.4』を参照してください。
デバイスが HSRP スタンバイ ルーティングに参加し、クラスタリングがイネーブルの場合は、同じスタンバイ グループを使用して、コマンド スイッチの冗長性および HSRP の冗長性を確保できます。同じ HSRP スタンバイ グループをイネーブルにし、コマンド スイッチおよびルーティングの冗長性を確保するには、cluster standby-group HSRP-group-name [routing-redundancy] グローバル コンフィギュレーション コマンドを使用します。routing-redundancy キーワードを指定せずに同じ HSRP スタンバイ グループ名でクラスタを作成すると、そのグループに対する HSRP スタンバイ ルーティングはディセーブルになります。
HSRP の確認
HSRP 設定を表示するには、次の特権 EXEC モードで次のコマンドを使用します。
show standby [interface-idgroup[]][brief][detail]
スイッチ全体、特定のインターフェイス、HSRP グループ、またはインターフェイスの HSRP グループに関する HSRP 情報を表示できます。HSRP 情報の概要または詳細のいずれを表示するかを指定することもできます。デフォルト表示は detail です。多数の HSRP グループがある場合に、修飾子を指定しないで show standby コマンドを使用すると、正確に表示されないことがあります。
Switch #show standby VLAN1 - Group 1 Local state is Standby, priority 105, may preempt Hellotime 3 holdtime 10 Next hello sent in 00:00:02.182 Hot standby IP address is 172.20.128.3 configured Active router is 172.20.128.1 expires in 00:00:09 Standby router is local Standby virtual mac address is 0000.0c07.ac01 Name is bbb VLAN1 - Group 100 Local state is Standby, priority 105, may preempt Hellotime 3 holdtime 10 Next hello sent in 00:00:02.262 Hot standby IP address is 172.20.138.51 configured Active router is 172.20.128.1 expires in 00:00:09 Active router is local Standby router is unknown expired Standby virtual mac address is 0000.0c07.ac64 Name is test
HSRP の設定例
次に、インターフェイスのグループ 1 で HSRP をアクティブにする例を示します。ホットスタンバイ グループで使用される IP アドレスは、HSRP を使用して学習されます。
(注) | これは、HSRP をイネーブルにするために必要な最小限の手順です。その他の設定は任意です。 |
Switch # configure terminal Switch(config) # interface gigabitethernet1/0/1 Switch(config-if)# no switchport Switch(config-if)# standby 1 ip Switch(config-if)# end Switch # show standby
次に、ポートをアクティブにして、IP アドレスおよびプライオリティ 120(デフォルト値よりも高いプライオリティ)を設定して、アクティブ ルータになるまで 300 秒(5 分間)待機する例を示します。
Switch # configure terminal Switch(config) # interface gigabitethernet1/0/1 Switch(config-if)# no switchport Switch(config-if)# standby ip 172.20.128.3 Switch(config-if)# standby priority 120 preempt delay 300 Switch(config-if)# end Switch # show standby
次に、MHSRP ロード シェアリングの図で示した MHSRP 設定をイネーブルにする例を示します。
Switch # configure terminal Switch(config) # interface gigabitethernet1/0/1 Switch(config-if)# no switchport Switch(config-if)# ip address 10.0.0.1 255.255.255.0 Switch(config-if)# standby ip 10.0.0.3 Switch(config-if)# standby 1 priority 110 Switch(config-if)# standby 1 preempt Switch(config-if)# standby 2 ip 10.0.0.4 Switch(config-if)# standby 2 preempt Switch(config-if)# end
Switch # configure terminal Switch(config) # interface gigabitethernet1/0/1 Switch(config-if)# no switchport Switch(config-if)# ip address 10.0.0.2 255.255.255.0 Switch(config-if)# standby ip 10.0.0.3 Switch(config-if)# standby 1 preempt Switch(config-if)# standby 2 ip 10.0.0.4 Switch(config-if)# standby 2 priority 110 Switch(config-if)# standby 2 preempt Switch(config-if)# end
次に、グループ 1 のホットスタンバイ ルータを相互運用させるために必要な認証ストリングとして、word を設定する例を示します。
Switch # configure terminal Switch(config) # interface gigabitethernet1/0/1 Switch(config-if)# no switchport Switch(config-if)# standby 1 authentication word Switch(config-if)# end
次に、hello パケット間隔が 5 秒、ルータがダウンしたと見なされるまでの時間が 15 秒となるように、スタンバイ グループ 1 のタイマーを設定する例を示します。
Switch # configure terminal Switch(config) # interface gigabitethernet1/0/1 Switch(config-if)# no switchport Switch(config-if)# standby 1 ip Switch(config-if)# standby 1 timers 5 15 Switch(config-if)# end
次に、スタンバイ グループ my_hsrp をクラスタにバインドし、同じ HSRP グループをイネーブルにしてコマンド スイッチおよびルータの冗長性に使用する例を示します。このコマンドを実行できるのは、コマンド スイッチに対してだけです。スタンバイ グループの名前または番号が存在しない場合、またはスイッチがクラスタ メンバー スイッチである場合は、エラー メッセージが表示されます。
Switch # configure terminal Switch(config) # cluster standby-group my_hsrp routing-redundancy Switch(config-if)# end
関連項目 | 参照先 |
---|---|
Cisco IOS コマンド |
『Cisco IOS Master Commands List, All Releases』 |
標準/RFC | 役職(Title) |
---|---|
RFC 2281 |
『Cisco Hot Standby Router Protocol』 |
MIB | MIB リンク |
---|---|
本リリースでサポートするすべての MIB |
選択したプラットフォーム、Cisco IOS リリース、およびフィーチャ セットに関する MIB を探してダウンロードするには、次の URL にある Cisco MIB Locator を使用します。 |
説明 | リンク |
---|---|
シスコのサポート Web サイトでは、シスコの製品やテクノロジーに関するトラブルシューティングにお役立ていただけるように、マニュアルやツールをはじめとする豊富なオンライン リソースを提供しています。 お使いの製品のセキュリティ情報や技術情報を入手するために、Product Alert Tool(Field Notice からアクセス)、Cisco Technical Services Newsletter、Really Simple Syndication(RSS)フィードなどの各種サービスに加入できます。 シスコのサポート Web サイトのツールにアクセスする際は、Cisco.com のユーザ ID およびパスワードが必要です。 |
リリース |
機能情報 |
---|---|
Cisco IOS XE Everest 16.5.1a |
この機能が導入されました。 |
