この章では、E シリーズ サーバおよび NCE インターフェイスについて概説し、E シリーズ サーバまたは NCE がルータにインストールされている場合に、CIMC 管理ファームウェアへアクセスするための設定手順について説明します。ここで説明する内容は、次のとおりです。
リモート ユーザの場合、Cisco IOS CLI を使用して CIMC アクセスを設定します。
次の図は、ダブル幅 E シリーズ サーバおよび Cisco ISR G2 ホスト ルータのインターフェイスを示しています。
インターフェイス |
インターフェイスの場所 |
説明 |
|||
1 |
ルータの PCIe slot/0 インターフェイス |
内部インターフェイス |
コンソール インターフェイスとも呼ばれます。このインターフェイスは、ルータの PCIe インターフェイスを E シリーズ サーバに接続します。PCIe インターフェイスは、ルータと E シリーズ サーバ間の内部レイヤ 3 GE リンクを提供します。CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
||
2 |
ルータの MGF slot/1 VLAN インターフェイス |
内部インターフェイス |
高速バックプレーン スイッチ上で CIMC にアクセスするために使用されます。MGF VLAN インターフェイスは、ルータと E シリーズ サーバ間の内部レイヤ 2 GE リンクを提供します。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
||
3 |
管理(専用)インターフェイス |
外部インターフェイス |
CIMC の設定と管理に使用されます。 |
||
4 |
GE3 インターフェイス |
外部インターフェイス |
プライマリ インタフェースまたはバックアップ インターフェイスとして使用されます。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
5 |
GE2 インターフェイス |
外部インターフェイス |
プライマリ インタフェースまたはバックアップ インターフェイスとして使用されます。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
リモート ユーザであるかローカル ユーザであるかに応じ、次のいずれかの操作を実行して CIMC アクセスを設定します。

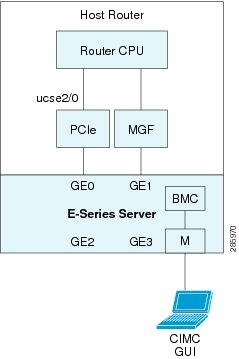

次の図と手順を確認し、その手順に従って、E シリーズ サーバの外部管理(専用)インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# interface ucse slot/port |
E シリーズ サーバがインストールされているスロットとポート用のインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | Router(config-if)# imc access-port dedicated |
サーバの外部管理(専用)インターフェイスを使用して CIMC アクセスを設定します。「E シリーズ サーバ インターフェイス」の # 3 を参照してください。 |
ステップ 6 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 7 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
次の例は、サーバの外部 IMC 専用インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# interface ucse 2/0 Router(config-if)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-if)# imc access-port dedicated Router(config-if)# no shut Router(config-if)# end
CIMC アクセスを設定するには、次の共有 LOM インターフェイスのいずれかを使用します:

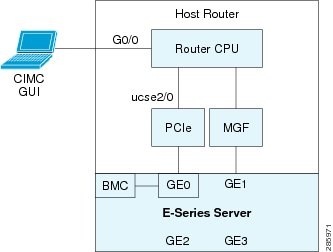

次の図と手順を確認し、その手順に従って、ルータの内部 PCIe slot/0 コンソール インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 | ||||
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 3 | Router (config)# interface GigabitEthernet0/0 |
ギガビット イーサネット 0/0 のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 4 | Router (config-if)# ip address ip-address subnet-mask |
インターフェイスの IP アドレスおよびサブネット マスクを指定します。 | ||||
ステップ 5 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 6 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 7 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 8 | Router (config)# interface ucse slot/port |
E シリーズ サーバがインストールされているスロットとポート用のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 9 | Router (config-if)# ip unnumbered type number |
(任意)ip unnumbered コマンドは、インターフェイスに明示的な IP アドレスを割り当てずに、そのインターフェイス上での IP 処理をイネーブルにします。
ip unnumbered コマンドを使用する場合は、ip route コマンドを使用してスタティック ルートを作成する必要があります。
| ||||
ステップ 10 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 | ||||
ステップ 11 | Router(config-if)# imc access-port shared-lom console |
ルータの PCIe slot/0(コンソール)インターフェイスを使用して CIMC アクセスを設定します。「E シリーズ サーバ インターフェイス」の 1 番目の項目を参照してください。 | ||||
ステップ 12 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 13 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 14 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 15 | Router (config)# ip route cimc-ip-address subnet-maskucse slot/port |
スタティック ルートを作成します。 | ||||
ステップ 16 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 17 | Router# ping cimc-ip-address |
ルータの内部 PCIe slot/0 コンソール インターフェイスを経由したルータから CIMC への接続を確認します。 |
次に、サーバの内部 PCIe slot/0 コンソール インターフェイスを使用して CIMC アクセスを設定する例を示します。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# end Router# configure terminal Router(config)# interface ucse 2/0 Router(config)# ip unnumbered GigabitEthernet0/0 Router(config-if)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-if)# imc access-port shared-lom console Router(config-if)# no shut Router(config)# end Router# configure terminal Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 2/0 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

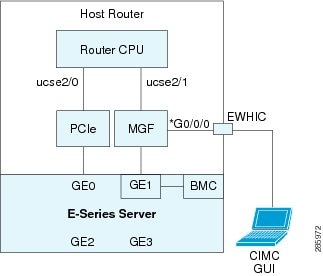

次の図と手順を確認し、その手順に従って、ルータの内部 MGF slot/1 VLAN インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# show vlan-switch |
VLAN を表示します。 |
ステップ 3 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config)# interface vlan vlan-number |
指定した VLAN 番号の VLAN コンフィギュレーション モードを開始します。 |
ステップ 5 | Router (config-if)# ip address vlan-ip-address subnet-mask |
VLAN の IP アドレスを指定します。 |
ステップ 6 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 7 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 8 | Router (config)# interface ucse slot/port |
E シリーズ サーバがインストールされているスロットとポート用のインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 9 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 10 | Router(config-if)# imc access-port shared-lom GE1 |
ルータの内部 slot/1 MGF VLAN インターフェイスを使用して CIMC アクセスを設定します。「E シリーズ サーバ インターフェイス」の 2 番目の項目を参照してください。 |
ステップ 11 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 12 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 13 | Router# ping cimc-ip-address |
ルータの内部 MGF slot/1 VLAN インターフェイスを経由したルータから CIMC への接続を確認します。 |
次の例は、ルータの内部 MGF slot/1 VLAN インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router> show vlan-switch VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Gi0/0/0, Gi0/0/1, Gi0/0/2 Gi0/0/3, uc2/1 Router# configure terminal Router(config)# interface vlan 1 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# end Router# configure terminal Router(config)# interface ucse 2/0 Router(config-if)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-if)# imc access-port shared-lom GE1 Router(config-if)# no shut Router(config-if)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
次の図と手順を確認し、その手順に従って、非ネイティブ VLAN のルータの内部 MGF slot/1 インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# show vlan-switch |
VLAN を表示します。 |
ステップ 3 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config)# vlan vlan-number |
指定された VLAN を設定します。 |
ステップ 5 | Router (config)# end |
VLAN コンフィギュレーションを終了します。 |
ステップ 6 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 7 | Router (config)# interface vlan vlan-number |
指定した VLAN 番号の VLAN コンフィギュレーション モードを開始します。 |
ステップ 8 | Router (config-if)# ip address vlan-ip-address subnet-mask |
VLAN の IP アドレスを指定します。 |
ステップ 9 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 10 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 11 | Router (config)# interface ucse slot/port |
E シリーズ サーバがインストールされているスロットとポート用のインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 12 | Router (config)# imc vlan vlan-id |
CIMC について指定された VLAN ID を設定します。 |
ステップ 13 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 14 | Router(config-if)# imc access-port shared-lom GE1 |
ルータの内部 slot/1 MGF VLAN インターフェイスを使用して CIMC アクセスを設定します。「E シリーズ サーバ インターフェイス」の 2 番目の項目を参照してください。 |
ステップ 15 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 16 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 17 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 18 | Router (config)# interface ucse slot/1 |
ルータの MGF slot/1 VLAN インターフェイスのインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 19 | Router(config-if)# switchport mode trunk |
ポートを永続的なトランキング モードにします。デフォルトの設定は、アクセス モードです。 |
ステップ 20 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 21 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 22 | Router# ping cimc-ip-address |
ルータの内部 MGF slot/1 VLAN インターフェイスを経由したルータから CIMC への接続を確認します。 |
次に、非ネイティブ VLAN のルータの内部 MGF slot/1 インターフェイスを使用して CIMC アクセスを設定する例を示します。
Router> enable Router> password Router> show vlan-switch VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Gi0/0/0, Gi0/0/1, Gi0/0/2 Gi0/0/3, uc2/1 Router# configure terminal Router(config)# vlan 2 Router(config)# end Router# configure terminal Router(config)# interface vlan 2 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# end Router# configure terminal Router(config)# interface ucse 2/0 Router(config-if)# imc vlan 2 Router(config-if)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-if)# imc access-port shared-lom GE1 Router(config-if)# no shut Router(config-if)# end Router# configure terminal Router(config)# interface ucse 2/1 Router(config-if)# switchport mode trunk Router(config-if)# no shut Router(config-if)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

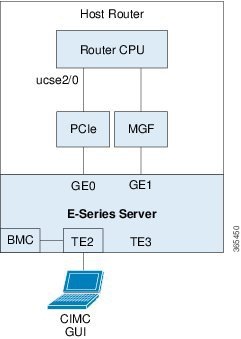

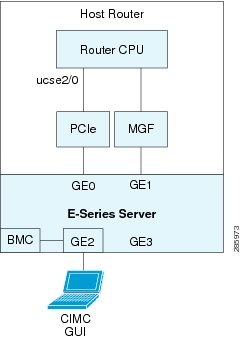

次の図と手順を確認し、その手順に従って、E シリーズ サーバの外部 GE2 または GE3 インターフェイスを使用して CIMC アクセスを設定します。
(注) | 次の図は、E シリーズ サーバの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。 |
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# interface ucse slot/port |
E シリーズ サーバがインストールされているスロットとポート用のインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | Router (config-if)# imc access-port shared-lom {GE2 | GE3} |
E シリーズ サーバの外部 GE2 または GE3 インターフェイスを使用して CIMC アクセスを設定します。「E シリーズ サーバ インターフェイス」の 4 番目と 5 番目の項目を参照してください。 |
ステップ 6 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 7 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
次の例は、サーバの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# interface ucse 2/0 Router(config-if)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-if)# imc access-port shared-lom GE2 Router(config-if)# no shut Router(config-if)# end
次の図は、ダブル幅の E シリーズ サーバおよび Cisco ISR 4000 シリーズ ホスト ルータのインターフェイスを示します。
インターフェイス |
インターフェイスの場所 |
説明 |
|||
1 |
ルータの ucse slot/0/0 インターフェイス |
内部インターフェイス |
高速バックプレーン スイッチ上で CIMC にアクセスするために使用されます。MGF インターフェイスは、ルータと E シリーズ サーバ間の内部レイヤ 2 GE リンクを提供します。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
2 |
ルータの ucse slot/0/1 インターフェイス |
内部インターフェイス |
高速バックプレーン スイッチ上で CIMC にアクセスするために使用されます。MGF インターフェイスは、ルータと E シリーズ サーバ間の内部レイヤ 2 GE リンクを提供します。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
3 |
GE0 および GE1 インターフェイス |
内部インターフェイス |
E シリーズ サーバ の内部 NIC インターフェイス。 |
||
4 |
管理(専用)インターフェイス |
外部インターフェイス |
CIMC の設定と管理に使用されます。 |
||
5 |
GE3 インターフェイス |
外部インターフェイス |
CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
6 |
GE2 インターフェイス |
外部インターフェイス |
CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
リモート ユーザであるかローカル ユーザであるかに応じ、次のいずれかの操作を実行して CIMC アクセスを設定します。

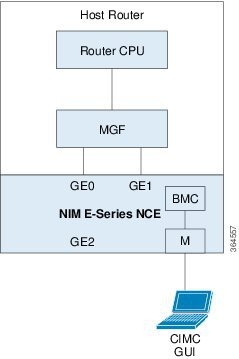

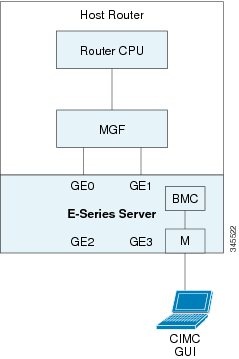

次の図と手順を確認し、その手順に従って、E シリーズ サーバの外部管理(専用)インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# ucse subslot slot/subslot |
E シリーズ サーバがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | 次のいずれかのコマンドを入力します。 |
サーバの外部管理(専用)インターフェイスを使用して CIMC アクセスを設定します。NIM E シリーズ NCE および Cisco ISR 4000 シリーズのインターフェイスの概要の 4 番目の項目を参照してください。 |
ステップ 6 | Router (config-ucse)# end |
ホスト ルータの特権 EXEC モードに戻ります。 |
次に、サーバの外部管理インターフェイスを使用して CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.9S だけに適用できます。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port mgmt Router(config-ucse)# end
次に、サーバの外部専用インターフェイスを使用して CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.10S 以降のバージョンにだけ適用できます。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port dedicated Router(config-ucse)# end

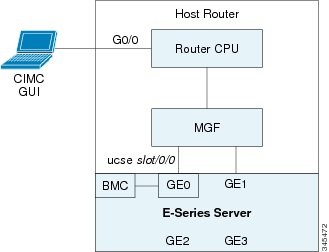

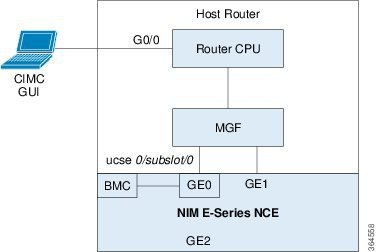

次の図と手順を確認し、その手順に従って、E シリーズ サーバの内部 GE0 インターフェイスとルータの ucse slot/0/0 インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 | ||||
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 3 | Router (config)# interface GigabitEthernet 0/0/0 |
ギガビット イーサネット 0/0/0 のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 4 | Router (config-if)# ip address ip-address subnet-mask |
インターフェイスの IP アドレスおよびサブネット マスクを指定します。 | ||||
ステップ 5 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 6 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 7 | Router (config)# interface ucse slot/0/0 |
E シリーズ サーバがインストールされているスロット、サブスロット、およびポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 8 | Router (config-if)# ip unnumbered type number |
(任意)ip unnumbered コマンドは、インターフェイスに明示的な IP アドレスを割り当てずに、そのインターフェイス上での IP 処理をイネーブルにします。
ip unnumbered コマンドを使用する場合は、ip route コマンドを使用してスタティック ルートを作成する必要があります。
| ||||
ステップ 9 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 10 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 11 | Router (config)# ucse subslot slot/subslot |
E シリーズ サーバがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 12 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 | ||||
ステップ 13 | 次のいずれかのコマンドを入力します。 |
E シリーズ サーバの内部 GE0 インターフェイスまたはコンソール インターフェイスによる CIMC アクセスを設定します。E シリーズ サーバおよび Cisco ISR 4000 シリーズのインターフェイスの概要 の 3 番目の項目を参照してください。 | ||||
ステップ 14 | Router (config-ucse)# exit |
ucse インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 15 | Router (config)# ip route cimc-ip-address subnet-maskucse slot/subslot/port |
スタティック ルートを作成します。 | ||||
ステップ 16 | Router (config)# end |
設定モードを終了します。 | ||||
ステップ 17 | Router# ping cimc-ip-address |
ucse slot/0/0 インターフェイスを経由するルータから CIMC への接続を確認します。 |
次に、E シリーズ サーバの内部 GE0 インターフェイスとルータの ucseslot/0/0 インターフェイスによる CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.9S にだけ適用できます。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# exit Router(config)# interface ucse 1/0/0 Router(config-if)# ip unnumbered GigabitEthernet0/0/0 Router(config-if)# no shut Router(config-if)# exit Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-ucse)# imc access-port ge0 Router(config-ucse)# exit Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 1/0/0 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
次に、E シリーズ サーバの内部コンソール インターフェイスとルータの ucseslot/0/0 インターフェイスによる CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.10S 以降のバージョンにだけ適用できます。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# exit Router(config)# interface ucse 1/0/0 Router(config-if)# ip unnumbered GigabitEthernet0/0/0 Router(config-if)# no shut Router(config-if)# exit Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-ucse)# imc access-port shared-lom console Router(config-ucse)# exit Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 1/0/0 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

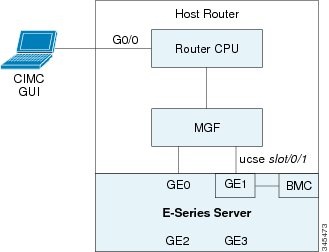

次の図と手順を確認し、その手順に従って、E シリーズ サーバの内部 GE1 インターフェイスとルータの ucse slot/0/1 インターフェイスによる CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 | ||||
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 3 | Router (config)# interface GigabitEthernet 0/0/0 |
ギガビット イーサネット 0/0/0 のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 4 | Router (config-if)# ip address ip-address subnet-mask |
インターフェイスの IP アドレスおよびサブネット マスクを指定します。 | ||||
ステップ 5 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 6 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 7 | Router (config)# interface ucse slot/0/1 |
E シリーズ サーバがインストールされているスロット、サブスロット、およびポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 8 | Router (config-if)# ip unnumbered type number |
(任意)ip unnumbered コマンドは、インターフェイスに明示的な IP アドレスを割り当てずに、そのインターフェイス上での IP 処理をイネーブルにします。
ip unnumbered コマンドを使用する場合は、ip route コマンドを使用してスタティック ルートを作成する必要があります。
| ||||
ステップ 9 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 10 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 11 | Router (config)# ucse subslot slot/subslot |
E シリーズ サーバがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 12 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 | ||||
ステップ 13 | 次のいずれかのコマンドを入力します。 |
E シリーズ サーバの内部 GE1 インターフェイスによる CIMC アクセスを設定します。E シリーズ サーバおよび Cisco ISR 4000 シリーズのインターフェイスの概要 の 3 番目の項目を参照してください。 | ||||
ステップ 14 | Router (config-ucse)# exit |
ucse インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 15 | Router (config)# ip route cimc-ip-address subnet-maskucse slot/subslot/port |
スタティック ルートを作成します。 | ||||
ステップ 16 | Router (config)# end |
設定モードを終了します。 | ||||
ステップ 17 | Router# ping cimc-ip-address |
ucse slot/0/1 インターフェイスを経由するルータから CIMC への接続を確認します。 |
次に、E シリーズ サーバの内部 GE1 インターフェイスとルータの ucse スロットの /0/1 インターフェイスによる CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.9S にだけ適用できます。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# exit Router(config)# interface ucse 1/0/1 Router(config-if)# ip unnumbered GigabitEthernet0/0/0 Router(config-if)# no shut Router(config-if)# exit Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-ucse)# imc access-port ge1 Router(config-ucse)# exit Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 1/0/1 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
次に、E シリーズ サーバの内部 GE1 インターフェイスとルータの ucse スロットの /0/1 インターフェイスを使用する CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.10S 以降のリリースに適用できます。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# exit Router(config)# interface ucse 1/0/1 Router(config-if)# ip unnumbered GigabitEthernet0/0/0 Router(config-if)# no shut Router(config-if)# exit Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-ucse)# imc access-port shared-lom ge1 Router(config-ucse)# exit Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 1/0/1 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
次の図と手順を確認し、その手順に従って、E シリーズ サーバの外部 GE2 または GE3 インターフェイスを使用して CIMC アクセスを設定します。
(注) | 次の図は、E シリーズ サーバの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。 |
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# ucse subslot slot/subslot |
E シリーズ サーバがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | Router (config-ucse)# imc access-port {GE2 | GE3} or Router (config-ucse)# imc access-port shared-lom {GE2 | GE3} |
E シリーズ サーバの外部 GE2 または GE3 インターフェイスを使用して CIMC アクセスを設定します。E シリーズ サーバおよび Cisco ISR 4000 シリーズのインターフェイスの概要の 5 番目と 6 番目の項目を参照してください。 |
ステップ 6 | Router (config-ucse)# end |
ホスト ルータの特権 EXEC モードに戻ります。 |
次に、サーバの外部 GE2 インターフェイスによる CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.9S だけに適用できます。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port GE2 Router(config-ucse)# no shut Router(config-ucse)# end
次に、サーバの外部 GE2 インターフェイスによる CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.10S 以降のバージョンにだけ適用できます。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port shared-lom GE2 Router(config-ucse)# no shut Router(config-ucse)# end
次の図と手順を確認し、その手順に従って、E シリーズ サーバの外部 TE2 または TE3 インターフェイスを使用して CIMC アクセスを設定します。
(注) | 次の図は、E シリーズ サーバの外部 TE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。 |
次の情報について確認してください。
次に、サーバの外部 TE2 インターフェイスによる CIMC アクセスを設定する例を示します。Cisco IOS XE Release 3.10S 以降のバージョンにだけ適用できます。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 1/0 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port shared-lom TE2 Router(config-ucse)# no shut Router(config-ucse)# end
(注) | このセクションは EHWIC E シリーズ NCE に適用されます。このセクションは SM E シリーズ NCE には適用されません。 |
次の図は、EHWIC E シリーズ NCE および Cisco ISR G2 ホスト ルータのインターフェイスを示しています。
インターフェイス |
インターフェイスの場所 |
説明 |
|||
1 |
ルータの EHWIC 0/subslot/0 インターフェイス |
内部インターフェイス |
コンソール インターフェイスとも呼ばれます。このインターフェイスはルータの EHWIC インターフェイスをEHWIC E シリーズ NCE に接続します。EHWIC インターフェイスは、ルータと EHWIC E シリーズ NCE 間の内部レイヤ 3 GE リンクを提供します。CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
||
2 |
ルータの MGF 0/subslot/1 VLAN インターフェイス |
内部インターフェイス |
高速バックプレーン スイッチ上で CIMC にアクセスするために使用されます。MGF VLAN インターフェイスは、ルータと EHWIC E シリーズ NCE間の内部レイヤ 2 GE リンクを提供します。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
3 |
GE2 インターフェイス |
外部インターフェイス |
プライマリ インタフェースまたはバックアップ インターフェイスとして使用されます。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
CIMC アクセスを設定するには、次のいずれかを実行します。

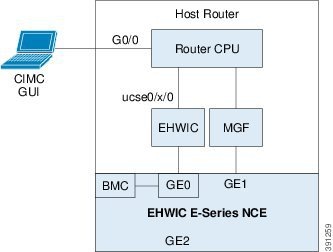

次の図と手順を確認し、その手順に従って、ルータの内部の EHWIC 0/subslot/0 コンソール インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 | ||||
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 3 | Router (config)# interface GigabitEthernet0/0 |
ギガビット イーサネット 0/0 のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 4 | Router (config-if)# ip address ip-address subnet-mask |
インターフェイスの IP アドレスおよびサブネット マスクを指定します。 | ||||
ステップ 5 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 6 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 7 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 8 | Router (config)# interface ucse 0/subslot/port |
NCE がインストールされているサブスロットとポート用のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 9 | Router (config-if)# ip unnumbered type number |
(任意)ip unnumbered コマンドは、インターフェイスに明示的な IP アドレスを割り当てずに、そのインターフェイス上での IP 処理をイネーブルにします。
ip unnumbered コマンドを使用する場合は、ip route コマンドを使用してスタティック ルートを作成する必要があります。
| ||||
ステップ 10 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 | ||||
ステップ 11 | Router(config-if)# imc access-port shared-lom console |
ルータの EHWIC 0/slot/0(コンソール)インターフェイスによる CIMC アクセスの設定EHWIC E シリーズ NCE および Cisco ISR G2 のインターフェイスの概要 の 1 番目の項目を参照してください。 | ||||
ステップ 12 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 13 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 14 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 15 | Router (config)# ip route cimc-ip-address subnet-maskucse 0/subslot/port |
スタティック ルートを作成します。 | ||||
ステップ 16 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 17 | Router# ping cimc-ip-address |
ルータの内部 EHWIC 0/subslot/0 コンソール インターフェイスを経由したルータから CIMC への接続を確認します。 |
次にサーバの内部 EHWIC 0/subslot/0 コンソール インターフェイスを使用して CIMC アクセスを設定する例を示します。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# end Router# configure terminal Router(config)# interface ucse 0/3/0 Router(config)# ip unnumbered GigabitEthernet0/0 Router(config-if)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-if)# imc access-port shared-lom console Router(config-if)# no shut Router(config)# end Router# configure terminal Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 0/3/0 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
この手順は、Cisco 1921 ISR G2 には適用されません。

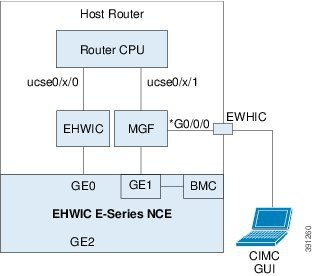

次の図と手順を確認し、その手順に従って、ルータの内部の MGF 0/subslot/1 VLAN インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# show vlan-switch |
VLAN を表示します。 |
ステップ 3 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config)# interface vlan vlan-number |
指定した VLAN 番号のインターフェイス コンフィギュレーション モードを開始します。 |
ステップ 5 | Router (config-if)# ip address vlan-ip-address subnet-mask |
VLAN の IP アドレスを指定します。 |
ステップ 6 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 7 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 8 | Router (config)# interface ucse 0/subslot/0 |
NCEがインストールされているサブスロットとポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 9 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 10 | Router(config-if)# imc access-port shared-lom GE1 |
ルータの内部 0/subslot/1 MGF VLAN インターフェイスを使用して CIMC アクセスを設定します。EHWIC E シリーズ NCE および Cisco ISR G2 のインターフェイスの概要 の 2 番目の項目を参照してください。 |
ステップ 11 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 12 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 13 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 14 | Router (config)# interface ucse 0/subslot/1 |
NCEがインストールされているサブスロットとポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 15 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 16 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
ステップ 17 | Router# ping cimc-ip-address |
ルータの内部の MGF 0/subslot/1 VLAN インターフェイスを経由したルータから CIMC への接続を確認します。 |
次にルータの内部 MGF 0/subslot/1 VLAN インターフェイスを使用して CIMC アクセスを設定する例を示します。
Router> enable Router> password Router> show vlan-switch VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Gi0/0/0, Gi0/0/1, Gi0/0/2 Gi0/0/3, uc0/3/1 Router# configure terminal Router(config)# interface vlan 1 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# end Router# configure terminal Router(config)# interface ucse 0/3/0 Router(config-if)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-if)# imc access-port shared-lom GE1 Router(config-if)# no shut Router(config-if)# end Router# configure terminal Router(config)# interface ucse 0/3/1 Router(config-if)# no shut Router(config-if)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
EHWIC E シリーズ NCE または NIM E シリーズ NCE で外部 GE2 インターフェイスを使用して CIMC アクセスを設定している場合、サーバのリブート中に CIMC との接続が失われることがあります。これは想定されている動作です。リブート中に CIMC との接続を維持する必要がある場合は、他のネットワーク インターフェイスを使用して CIMC アクセスを設定することをお勧めします。CIMC アクセス設定オプション:EHWIC E シリーズ NCEを参照してください。
外部 GE2 インターフェイスを使用して CIMC アクセスを設定する場合は、spanning-tree portfast コマンドを使用することをお勧めします。詳細については、『『Release Notes for Cisco UCS E-Series Servers and the Cisco UCS E-Series Network Compute Engine』』の「CSCup50049 caveat」を参照してください。

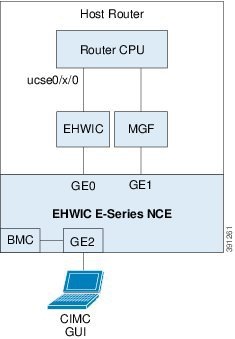

次の図と手順を確認し、その手順に従って、EHWIC E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定します。
(注) | 次の図は、EHWIC E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。 |
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# interface ucse 0/subslot/port |
NCEがインストールされているサブスロットとポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-if)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | Router(config-if)# imc access-port shared-lom GE2 |
EHWIC E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定します。EHWIC E シリーズ NCE および Cisco ISR G2 のインターフェイスの概要 の 3 番目の項目を参照してください。 |
ステップ 6 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 |
ステップ 7 | Router(config-if)# end |
インターフェイス コンフィギュレーション モードを終了します。 |
次の例は、EHWIC E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# interface ucse 0/3/0 Router(config-if)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-if)# imc access-port shared-lom GE2 Router(config-if)# no shut Router(config-if)# end
次の図は、NIM E シリーズ NCEおよび Cisco ISR 4000 シリーズ ホスト ルータのインターフェイスを示します。
インターフェイス |
インターフェイスの場所 |
説明 |
|||
1 |
ルータの ucse 0/subslot/0 インターフェイス |
内部インターフェイス |
高速バックプレーン スイッチ上で CIMC にアクセスするために使用されます。MGF インターフェイスは、ルータと NIM E シリーズ NCE 間の内部レイヤ 2 GE リンクを提供します。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
2 |
ルータの ucse 0/subslot/1 インターフェイス |
内部インターフェイス |
高速バックプレーン スイッチ上で CIMC にアクセスするために使用されます。MGF インターフェイスは、ルータと NIM E シリーズ NCE 間の内部レイヤ 2 GE リンクを提供します。このインターフェイスは、CIMC 設定でもホスト オペレーティング システム設定でも使用できます。
|
||
3 |
GE0 および GE1 インターフェイス |
内部インターフェイス |
NIM E シリーズ NCE の内部 NIC インターフェイス。 |
||
4 |
管理(専用)インターフェイス |
外部インターフェイス |
CIMC の設定と管理に使用されます。 |
||
5 |
GE2 インターフェイス |
外部インターフェイス |
CIMC 設定でもホスト オペレーティング システム設定でも使用できます。 |
リモート ユーザであるかローカル ユーザであるかに応じ、次のいずれかの操作を実行して CIMC アクセスを設定します。
次の図と手順を確認し、その手順に従って、NIM E シリーズ NCEの外部管理(専用)インターフェイスを使用して CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# ucse subslot slot/subslot |
NIM E シリーズ NCEがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | Router (config-ucse)# imc access-port dedicated |
サーバの外部管理(専用)インターフェイスを使用して CIMC アクセスを設定します。NIM E シリーズ NCE および Cisco ISR 4000 シリーズのインターフェイスの概要の 4 番目の項目を参照してください。 |
ステップ 6 | Router (config-ucse)# end |
ホスト ルータの特権 EXEC モードに戻ります。 |
次の例は、サーバの外部専用インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 0/1 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port dedicated Router(config-ucse)# end
次の図と手順を確認し、その手順に従って、NIM E シリーズ NCEの内部 GE0 インターフェイスとルータの ucse 0/subslot/0 インターフェイスによる CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 | ||||
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 3 | Router (config)# interface GigabitEthernet 0/0/0 |
ギガビット イーサネット 0/0/0 のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 4 | Router (config-if)# ip address ip-address subnet-mask |
インターフェイスの IP アドレスおよびサブネット マスクを指定します。 | ||||
ステップ 5 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 6 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 7 | Router (config)# interface ucse 0/subslot/0 |
NIM E シリーズ NCEがインストールされているスロット、サブスロット、およびポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 8 | Router (config-if)# ip unnumbered type number |
(任意)ip unnumbered コマンドは、インターフェイスに明示的な IP アドレスを割り当てずに、そのインターフェイス上での IP 処理をイネーブルにします。
ip unnumbered コマンドを使用する場合は、ip route コマンドを使用してスタティック ルートを作成する必要があります。
| ||||
ステップ 9 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 10 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 11 | Router (config)# ucse subslot slot/subslot |
NIM E シリーズ NCEがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 12 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 | ||||
ステップ 13 | Router (config-ucse)# imc access-port shared-lom console |
NIM E シリーズ NCEの内部 GE0 インターフェイスを使用して CIMC アクセスを設定します。NIM E シリーズ NCE および Cisco ISR 4000 シリーズのインターフェイスの概要の 3 番目の項目を参照してください。 | ||||
ステップ 14 | Router (config-ucse)# exit |
ucse インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 15 | Router (config)# ip route cimc-ip-address subnet-maskucse slot/subslot/port |
スタティック ルートを作成します。 | ||||
ステップ 16 | Router (config)# end |
設定モードを終了します。 | ||||
ステップ 17 | Router# ping cimc-ip-address |
ucse 0/subslot/0 インターフェイスを経由するルータから CIMC への接続を確認します。 |
次の例は、NIM E シリーズ NCEの内部コンソール インターフェイスとルータの ucse 0/subslot/0 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# exit Router(config)# interface ucse 0/1/0 Router(config-if)# ip unnumbered GigabitEthernet0/0/0 Router(config-if)# no shut Router(config-if)# exit Router(config)# ucse subslot 0/1 Router(config-ucse)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-ucse)# imc access-port shared-lom console Router(config-ucse)# exit Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 0/1/0 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

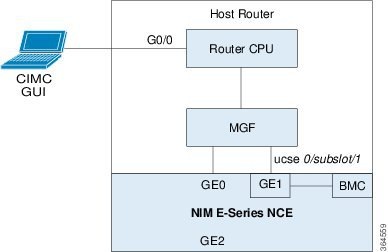

次の図と手順を確認し、その手順に従って、NIM E シリーズ NCEの内部 GE1 インターフェイスとルータの ucse 0/subslot/1 インターフェイスによる CIMC アクセスを設定します。
次の情報について確認してください。
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 | ||||
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 | ||||
ステップ 3 | Router (config)# interface GigabitEthernet 0/0/0 |
ギガビット イーサネット 0/0/0 のインターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 4 | Router (config-if)# ip address ip-address subnet-mask |
インターフェイスの IP アドレスおよびサブネット マスクを指定します。 | ||||
ステップ 5 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 6 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 7 | Router (config)# interface ucse 0/subslot/1 |
NIM E シリーズ NCEがインストールされているスロット、サブスロット、およびポート用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 8 | Router (config-if)# ip unnumbered type number |
(任意)ip unnumbered コマンドは、インターフェイスに明示的な IP アドレスを割り当てずに、そのインターフェイス上での IP 処理をイネーブルにします。
ip unnumbered コマンドを使用する場合は、ip route コマンドを使用してスタティック ルートを作成する必要があります。
| ||||
ステップ 9 | Router(config-if)# no shut |
インターフェイスが管理上のアップ状態になります。 | ||||
ステップ 10 | Router(config-if)# exit |
インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 11 | Router (config)# ucse subslot slot/subslot |
NIM E シリーズ NCEがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 | ||||
ステップ 12 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 | ||||
ステップ 13 | Router (config-ucse)# imc access-port shared-lom ge1 |
NIM E シリーズ NCEの内部 GE1 インターフェイスによる CIMC アクセスを設定します。NIM E シリーズ NCE および Cisco ISR 4000 シリーズのインターフェイスの概要の 3 番目の項目を参照してください。 | ||||
ステップ 14 | Router (config-ucse)# exit |
ucse インターフェイス コンフィギュレーション モードを終了します。 | ||||
ステップ 15 | Router (config)# ip route cimc-ip-address subnet-maskucse slot/subslot/port |
スタティック ルートを作成します。 | ||||
ステップ 16 | Router (config)# end |
設定モードを終了します。 | ||||
ステップ 17 | Router# ping cimc-ip-address |
ucse 0/subslot/1 インターフェイスを経由するルータから CIMC への接続を確認します。 |
次の例は、NIM E シリーズ NCEの内部 GE1 インターフェイスとルータの ucse 0/subslot/1 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# interface GigabitEthernet0/0/0 Router(config-if)# ip address 10.0.0.1 255.0.0.0 Router(config-if)# no shut Router(config-if)# exit Router(config)# interface ucse 0/1/1 Router(config-if)# ip unnumbered GigabitEthernet0/0/0 Router(config-if)# no shut Router(config-if)# exit Router(config)# ucse subslot 0/1 Router(config-ucse)# imc ip address 10.0.0.2 255.0.0.0 default-gateway 10.0.0.1 Router(config-ucse)# imc access-port shared-lom ge1 Router(config-ucse)# exit Router(config)# ip route 10.0.0.2 255.255.255.255 ucse 0/1/1 Router(config)# end Router# ping 10.0.0.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
次の図と手順を確認し、その手順に従って、NIM E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定します。
(注) | 次の図は、NIM E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。 |
次の情報について確認してください。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | Router> enable |
ホスト ルータで特権 EXEC モードを開始します。パスワードを入力します(要求された場合)。 |
ステップ 2 | Router# configure terminal |
ホスト ルータでグローバル コンフィギュレーション モードを開始します。 |
ステップ 3 | Router (config)# ucse subslot slot/subslot |
NIM E シリーズ NCEがインストールされているスロットとサブスロット用の ucse インターフェイス コンフィギュレーション モードを開始します。 |
ステップ 4 | Router (config-ucse)# imc ip address cimc-ip-address subnet-maskdefault-gateway cimc-gateway-ip-address |
CIMC の IP アドレスと、CIMC が使用する必要があるデフォルト ゲートウェイの IP アドレスを指定します。 |
ステップ 5 | Router (config-ucse)# imc access-port shared-lom {GE2} |
NIM E シリーズ NCEの外部 GE2 インターフェイスを使用して CIMC アクセスを設定します。NIM E シリーズ NCE および Cisco ISR 4000 シリーズのインターフェイスの概要の 5 番目と 6 番目の項目を参照してください。 |
ステップ 6 | Router (config-ucse)# end |
ホスト ルータの特権 EXEC モードに戻ります。 |
次の例は、サーバの外部 GE2 インターフェイスを使用して CIMC アクセスを設定する方法を示しています。
Router> enable Router> password Router# configure terminal Router(config)# ucse subslot 0/1 Router(config-ucse)# imc ip address 10.0.0.1 255.0.0.0 default-gateway 10.0.0.2 Router(config-ucse)# imc access-port shared-lom GE2 Router(config-ucse)# no shut Router(config-ucse)# end
(注) | この手順はE シリーズ サーバおよび SM E シリーズ NCE に適用されます。この手順は EHWIC E シリーズ NCE および NIM E シリーズ NCE には適用されません。 |

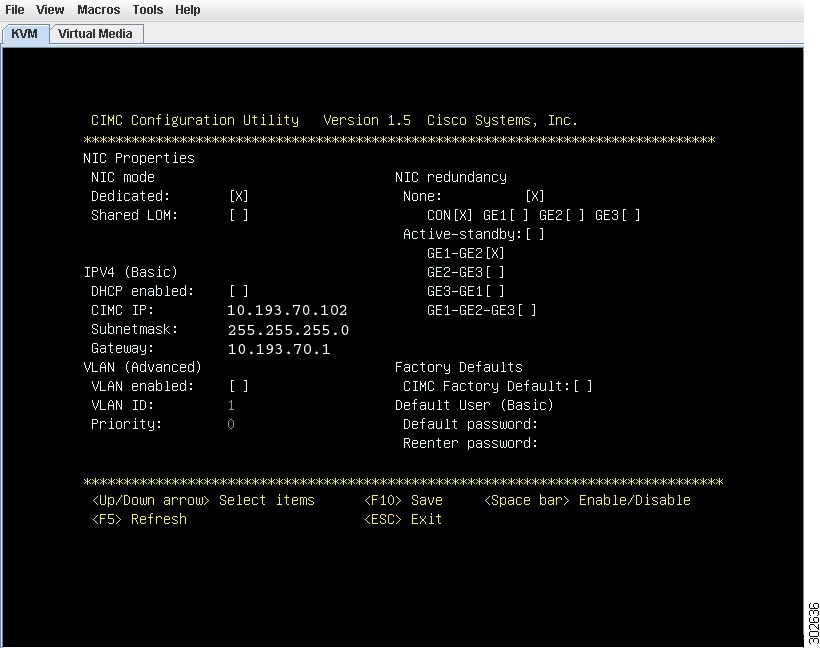

ローカル ユーザの場合、Cisco IOS CLI または CIMC Configuration Utility を使用して CIMC アクセスを設定します。
(注) | CIMC Configuration Utility を使用して CIMC アクセスを設定した場合、設定は Cisco IOS 設定として反映されません。つまり、Cisco IOS から show running-config コマンドを実行した場合、CIMC Configuration Utility を使用して行った変更は反映されません。 |
必要に応じて、次のいずれかを実行します。
E シリーズ サーバまたはNCE オプション 1(オペレーティング システムまたはハイパーバイザが事前にインストールされていない E シリーズ サーバまたは NCE)を購入した場合は、CIMC GUI または CIMC CLI にログインして CIMC にアクセスします。管理ファームウェアのアクセスを参照してください。
アプリケーションまたはオペレーティング システムに対するトラフィックをルータ経由にしない場合、サーバのホスト オペレーティング システムを使用してE シリーズ サーバまたは NCE の外部インターフェイスを設定します。
アプリケーションまたはオペレーティング システムに対するトラフィックをルータ経由にする場合、Cisco IOS CLI を使用して、ルータとE シリーズ サーバまたは NCE 間の内部接続を設定します。ルータと E シリーズ サーバまたは NCE 間の接続の設定を参照してください。
