この章は、次の項で構成されています。
E シリーズ サーバを Cisco ISR G2 から Cisco ISR 4000 シリーズ に移行する場合は、E シリーズ サーバが Cisco ISR G2 にインストールされている間に CIMC ファームウェア イメージのリリース 2.0(1.20130626092411) または最新バージョンへの更新および BIOS ファームウェア イメージのリリース 1.5.0.2 または最新バージョンへの更新を実行し、その後で Cisco ISR 4000 シリーズ に移行する必要があります。CIMC ファームウェアのインストール手順については、Cisco.com の『GUI Configuration Guide for Cisco UCS E-Series Servers and the Cisco UCS E-Series Network Compute Engine』の「CIMC Firmware Management」の章を参照してください。
適合性の確認
ルータ |
シングル幅の E シリーズ サーバおよび SM E シリーズ NCE の Cisco IOS ソフトウェア リリース |
ダブル幅の E シリーズ サーバの Cisco IOS ソフトウェア リリース |
EHWIC E シリーズ NCEの Cisco IOS ソフトウェア リリース |
---|---|---|---|
1921 |
— |
— |
15.4(3)M 以降のリリース |
1941 |
— |
— |
15.4(3)M 以降のリリース |
2911 |
15.2(4)M 以降のリリース |
— |
15.4(3)M 以降のリリース |
2921 |
15.2(4)M 以降のリリース |
15.2(4)M 以降のリリース |
15.4(3)M 以降のリリース |
2951 |
15.2(4)M 以降のリリース |
15.2(4)M 以降のリリース |
15.4(3)M 以降のリリース |
3925 |
15.2(4)M 以降のリリース |
15.2(4)M 以降のリリース |
15.4(3)M 以降のリリース |
3925e |
15.2(4)M 以降のリリース |
15.2(4)M 以降のリリース |
15.4(3)M 以降のリリース |
3945 |
15.2(4)M 以降のリリース |
15.2(4)M 以降のリリース |
15.4(3)M 以降のリリース |
3945e |
15.2(4)M 以降のリリース |
15.2(4)M 以降のリリース |
15.4(3)M 以降のリリース |
ルータ |
シングル幅の E シリーズ サーバおよび SM E シリーズ NCE の Cisco IOS ソフトウェア リリース |
ダブル幅の E シリーズ サーバの Cisco IOS ソフトウェア リリース |
NIM E シリーズ NCEの Cisco IOS ソフトウェア リリース |
CIMC |
---|---|---|---|---|
4400 シリーズ |
XE 3.12S |
XE 3.12S |
_ |
2.2.2 以降のリリース |
XE 3.13S 以降のリリース |
XE 3.13S 以降のリリース |
_ |
2.3.1 以降のリリース |
|
_ |
_ |
XE 3.15S 以降のリリース |
3.0.1 以降のリリース |
|
XE 16.2.1 1 |
XE 16.2.1 |
XE 16.2.1 |
3.0.1 以降のリリース |
|
4300 シリーズ |
XE 3.13S 以降のリリース |
XE 3.13S 以降のリリース |
_ |
2.3.1 以降のリリース |
_ |
_ |
XE 3.15S 以降のリリース |
3.0.1 以降のリリース |
|
XE 16.2.1 |
XE 16.2.1 |
XE 16.2.1 |
3.0.1 以降のリリース |

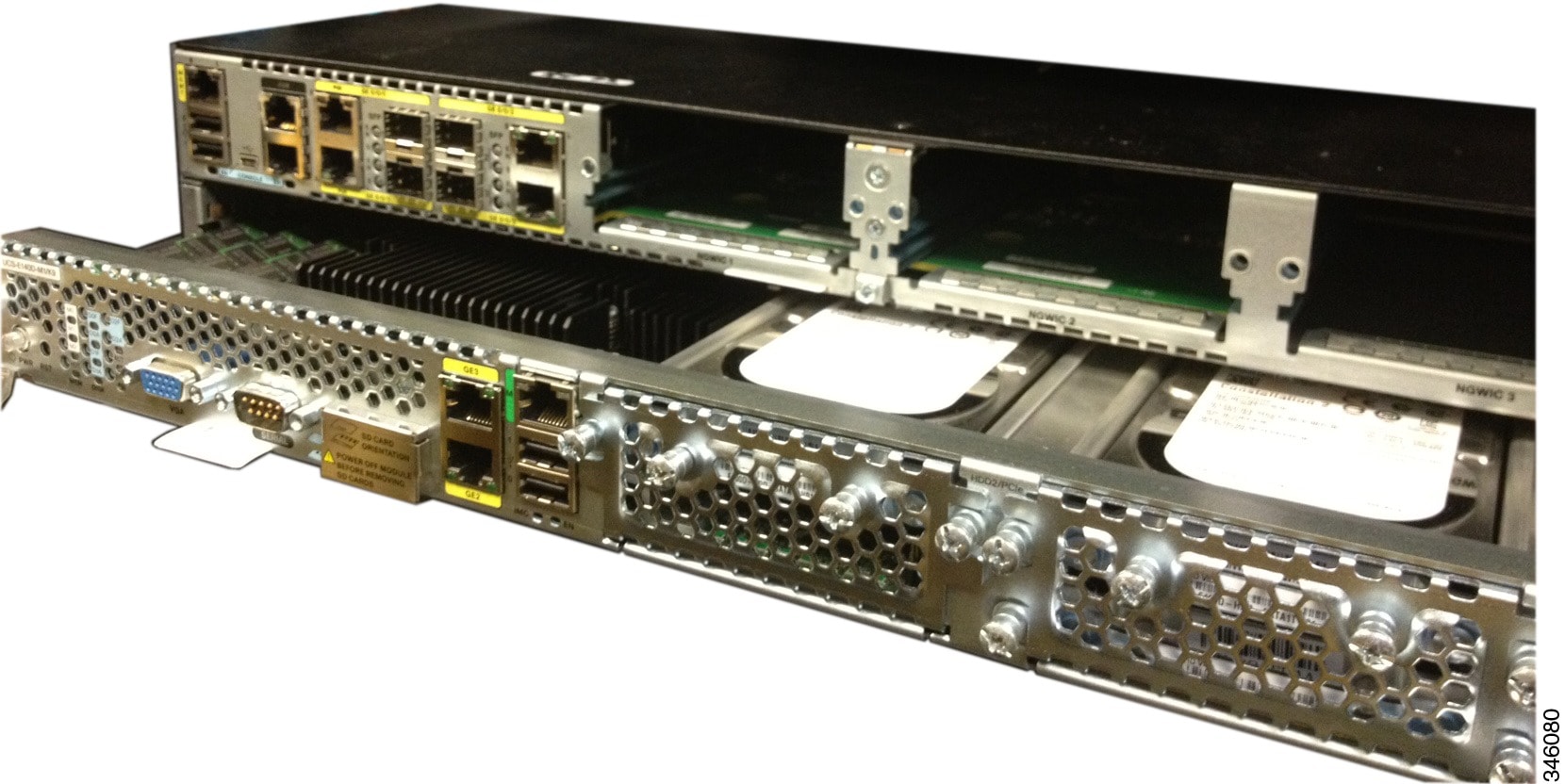

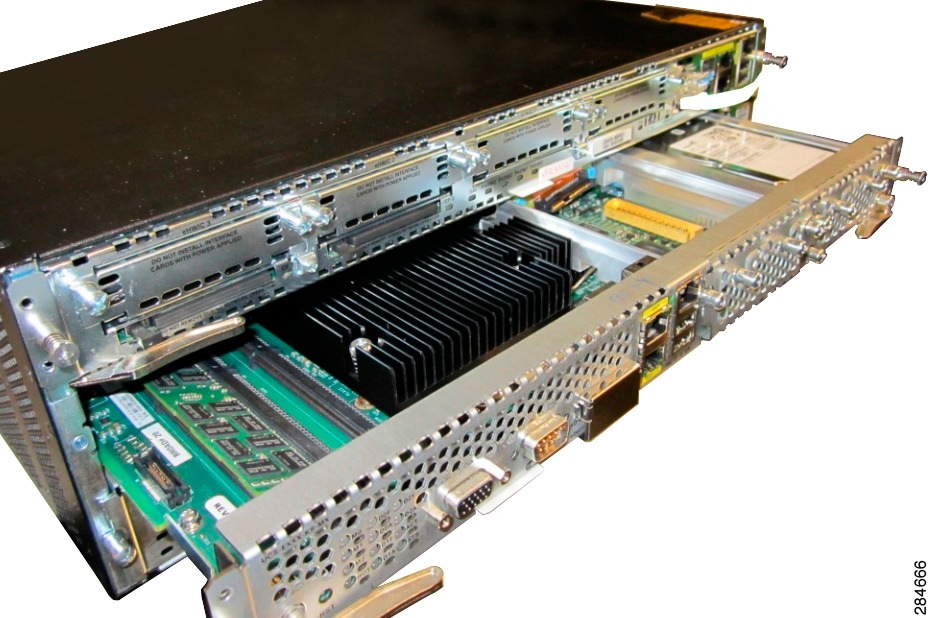

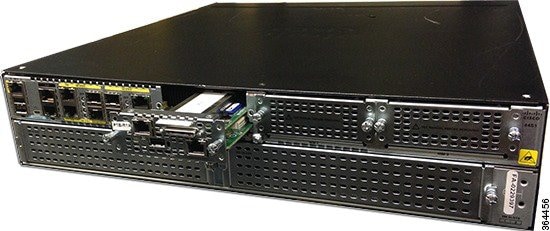

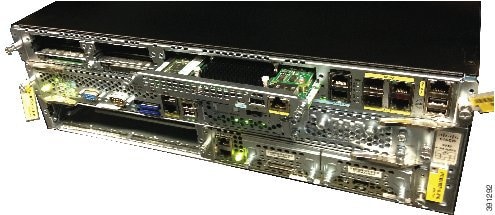

次の図は、E シリーズ サーバおよびEHWIC E シリーズ NCEをルータへインストールする方法を示します。詳細については、Cisco.com の『Hardware Installation Guide for Cisco UCS E-Series Servers and the Cisco UCS E-Series Network Compute Engine』を参照してください。
注意 | Cisco 2900 シリーズ ISR G2 にE シリーズ サーバ をインストールまたは削除する前に、ルータの電源を切ってからサーバのインストールまたは削除を実行します。 |
Cisco ISR G2 から E シリーズ サーバ を Cisco ISR 4000 シリーズ へ移行する場合は、E シリーズ サーバがまだ Cisco ISR G2 にインストールされている間に、まず CIMC および BIOS ファームウェア イメージを最新バージョンにアップグレードする必要があります。その後で、Cisco ISR 4000 シリーズ に移行します。CIMC ファームウェア イメージと BIOS ファームウェア イメージの両方をアップグレードすることを強く推奨します。
ファームウェア コンポーネントは、Cisco Host Upgrade Utility(HUU)を使用してアップグレードすることも手動でアップグレードすることもできます。アップグレードの詳細については、ファームウェアのアップグレード を参照してください。
最初に CIMC ファームウェアを更新せずにE シリーズ サーバをCisco ISR 4000 シリーズへ移行すると、E シリーズ サーバ は引き続きリセットされます。ファームウェアのリセットとインストールを停止するには、E シリーズ サーバによる CIMC ファームウェアのリセットと更新の停止:Cisco ISR 4000 シリーズを参照してください。
注意 | ISR G2 からEHWIC E シリーズ NCE をインストールまたは削除する前に、ルータの電源を切ってから NCE のインストールまたは削除を実行します。 |
インストールの確認
E シリーズ サーバのインストールを確認するには、次のいずれかのコマンドを使用します。
物理システム全体の概要を表示するには、show platform コマンドを使用します。
Router# show platform
Chassis type: ISR4451/K9
Slot Type State Insert time (ago)
--------- ------------------- --------------------- -----------------
0 ISR4451/K9 ok 1d01h
0/0 ISR4400-4X1GE ok 1d01h
1 ISR4451/K9 ok 1d01h
1/0 UCS-E160DP-M1/K9 ok 1d01h
2 ISR4451/K9 ok 1d01h
R0 ISR4451/K9 ok, active 1d01h
F0 ISR4451/K9 ok, active 1d01h
P0 XXX-XXXX-XX ok 1d01h
P1 Unknown ps, 1d01h
P2 ACS-4450-FANASSY ok 1d01h
Slot CPLD Version Firmware Version
--------- ------------------- ---------------------
0 12090323 12.2(20120829:165313)
1 12090323 12.2(20120829:165313)
2 12090323 12.2(20120829:165313)
R0 12090323 12.2(20120829:165313)
F0 12090323 12.2(20120829:165313)
ルータが E シリーズ サーバを認識していることを確認するには、show hw-module subslot all oir コマンドを使用します。
Router# show hw-module subslot all oir Module Model Operational Status ------------- -------------------- ------------------------ subslot 0/0 ISR4451-X-4X1GE ok subslot 1/0 UCS-E140S-M1/K9 ok subslot 2/0 UCS-E140S-M1/K9 ok
コマンドまたはアクション | 目的 |
---|
Router> show inventory NAME: "CISCO3945-CHASSIS", DESCR: "CISCO3945-CHASSIS" PID: CISCO3945-CHASSIS , VID: V02, SN: FGL1539100Q NAME: "Cisco Services Performance Engine 150 for Cisco 3900 ISR on Slot 0", DESCR: "Cisco Services Performance Engine 150 for Cisco 3900 ISR" PID: C3900-SPE150/K9 , VID: V05 , SN: FOC15367HAZ NAME: "Enhanced WAN Interface Card UCS Server on Slot 0 SubSlot 3", DESCR: "Enhanced WAN Interface Card UCS Server" PID: UCS-EN120E-M2/K9 , VID: V01, SN: FOC17462K2A NAME: "C3900 AC Power Supply 1", DESCR: "C3900 AC Power Supply 1" PID: PWR-3900-AC , VID: V03, SN: SNI1511C8SM
NIM E シリーズ NCEのインストールを確認するには、次のいずれかのコマンドを使用します。
物理システム全体の概要を表示するには、show platform コマンドを使用します。
Router# show platform
Chassis type: ISR4351/K9
0/1 UCS-EN140N-M2/K9 ok 3w5d
1/0 UCS-E140DP-M1/K9 ok 4w6d
2 ISR4351/K9 ok 5w2d
R0 ISR4351/K9 ok, active 5w2d
F0 ISR4351/K9 ok, active 5w2d
P0 PWR-4450-AC ok 5w2d
P2 ACS-4450-FANASSY ok 5w2d
Slot CPLD Version Firmware Version
--------- ------------------- ---------------------------------------
0 14080523 15.4(3r)S1
1 14080523 15.4(3r)S1
2 14080523 15.4(3r)S1
R0 14080523 15.4(3r)S1
F0 14080523 15.4(3r)S1
ルータが NIM E シリーズ NCEを認識していることを確認するには、show hw-module subslot all oir コマンドを使用します。
Router# show hw-module subslot all oir Module Model Operational Status ------------- -------------------- ------------------------ subslot 0/0 ISR4351-3x1GE ok subslot 0/1 UCS-EN140N-M2/K9 ok subslot 1/0 UCS-E140DP-M1/K9 ok
CIMC ファームウェアを更新せずに E シリーズ サーバを Cisco ISR 4000 シリーズ に移行した場合、E シリーズ サーバは引き続きリセットされます。この手順を使用して、ファームウェアのリセットおよびインストールを停止します。
(注) | この手順の一部はルータから実行され、他の手順は E シリーズ サーバから実行されます。 |
CIMC アクセス用の CIMC IP アドレスを設定します。管理ファームウェアにアクセスするための設定を参照してください。
