この章では、サイレント コール モニタリングとコール録音に関する情報を提供します。
コール センターでは、コール センターのエージェントが提供するカスタマー サービスの品質を保証できる必要があります。 法的責任から自社を保護するために、コール センターでは、エージェントとお客様との会話をアーカイブできる必要があります。
サイレント コール モニタリング機能を使用すると、スーパーバイザは、エージェントとお客様との会話を傍受することができます。エージェントにもお客様にも、スーパーバイザの音声は聞こえません。
コール録音機能を使用すると、システム管理者や許可を受けた担当者は、エージェントとお客様との会話をアーカイブできます。
Cisco Unified Communications Manager は、1 つのクラスタ内でだけ、サイレント コール モニタリング機能とコール録音機能をサポートしています。
Cisco Business Edition 5000 は、サイレント コール モニタリング機能とコール録音機能をサポートしています。
サイレント コール モニタリングは、3 つのコール モニタリング モードの 1 つです(その他のモードはウィスパー コール モニタリングとアクティブ コール モニタリングです)。ウィスパー モニタリング モードでは、スーパーバイザはお客様に存在を気づかれずにエージェントとお客様の会話を聞き、エージェントに話をすることができます。 アクティブ モニタリング モードでは、スーパーバイザがエージェントとお客様との間の会話に完全に参加することができます。
サイレント モニタリング機能とコール録音機能は、
Cisco Unified Communications Manager の一般的な機能です。 シスコでは、モニタリングと録音が可能なアプリケーションを利用できるすべての配置またはインストール環境からこれらの機能を使用できるようにしています。 このマニュアルの説明では、コール モニタリングとコール録音のセッションに関与する当事者を指すときに、スーパーバイザ、エージェント、およびお客様などの用語を使用します。
モニタリングと録音のセットアップ
コール センターでは、コール センターのエージェントが提供するカスタマー サービスの品質を保証できる必要があります。 法的責任から自社を保護するために、コール センターでは、エージェントとお客様との会話をアーカイブできる必要があります。
サイレント コール モニタリング機能を使用すると、スーパーバイザは、エージェントとお客様との会話を傍受することができます。エージェントにもお客様にも、スーパーバイザの音声は聞こえません。 コール録音機能を使用すると、システム管理者や許可を受けた担当者は、エージェントとお客様との会話をアーカイブできます。
モニタリングおよび録音をセットアップする手順は、次のとおりです。
手順
ステップ 1 |
モニタリングまたは録音を可能にするために IP Phone の BIB をオンにします。 |
ステップ 2 |

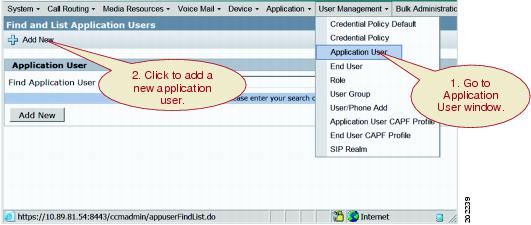

モニタリングまたは録音アプリケーションのユーザを追加します。 |
ステップ 3 |
モニタリングと録音が可能なグループにユーザを追加します。 |
ステップ 4 |
オプション。 モニタリングまたは録音のトーンを設定します。 |
ステップ 5 |
モニタリング用コーリング サーチ スペースの DN を設定します。 |
ステップ 6 |
ライン アピアランスに対する録音を有効化します。 |
ステップ 7 |
オプション。 [録音] ソフトキーまたはプログラム可能な回線キーをデバイス テンプレートに追加します。 |
ステップ 8 |
録音プロファイルを作成します。 |
ステップ 9 |
オプション。 録音用の SIP プロファイルを作成します。 |
ステップ 10 |
レコーダをポイントする SIP トランクを作成します。 |
ステップ 11 |
レコーダ用のルート パターンを作成します。 |
ステップ 12 |
レコーダの冗長性を設定します。 |
モニタリングと録音機能
この項では、コール モニタリングとコール録音について説明します。
コール モニタリングとコール録音に関する用語
このマニュアルでは、コール モニタリングとコール録音について説明する際に、次の用語を使用しています。
-
エージェント:監視または録音されているコールの通話者。
-
コール録音:
Cisco Unified Communications Manager の機能で、録音デバイスで他の通話者の会話を録音することを可能にします。
-
お客様:エージェントまたはスーパーバイザ以外のコール参加者。
-
ローカル ストリーム:エージェントからお客様へのメディア ストリーム。
-
レコーダ:メディア キャプチャ サーバ。
-
録音アプリケーション:コール録音を実行、またはメディアをキャプチャするアプリケーション。
-
リモート ストリーム:お客様からエージェントへのメディア ストリーム。
-
スーパーバイザ:コールをサイレントで監視(モニタリング)する人物。
-
スーパーバイザ デスクトップ アプリケーション:サイレント モニタリングが可能なアプリケーションのことで、モニタリング セッションを呼び出すときに使用されます。
-
サイレント モニタリング:コール モニタリングのモードの 1 つ。
Cisco Unified Communications Manager のサイレント モニタリング機能を使用すると、監視する側(スーパーバイザ)は、近端側(エージェント)と遠端側(お客様)との会話を聞くことができます。近端側にも遠端側にも、監視する側の音声は聞こえません。
コール録音の概要
コール録音は、録音サーバがエージェントの会話をアーカイブできるようにする Cisco Unified Communications Manager の機能です。 コール録音には次の種類が存在します。
-
自動録音:エージェントのコールがすべて自動的に録音されます。
-
選択的な録音:選択したエージェントのコールのみが録音されます。
次の図はコール録音を示します。
図 1. コール録音の概要
モニタリングと録音のアーキテクチャ
コール モニタリングとコール録音は、コール センターの重要な機能です。 従来のコール センターと環境が異なる場合は、企業が直面する法律上または品質上の要件を満たすために、コール モニタリングとコール録音を使用することがあります。
コール モニタリングとコール録音は、さまざまなアーキテクチャによって実現できます。
Cisco Unified Communications Manager では、IP Phone ベースのアーキテクチャを使用して、コール モニタリングとコール録音を実現しています。 IP Phone ベースのアーキテクチャには、次の機能があります。
-
IP Phone ベースのコール モニタリング:エージェントの電話機が、エージェントの音声とお客様の音声を混合して、スーパーバイザの電話機に送信します。
-
IP Phone ベースのコール録音:エージェントの電話機が、2 つのストリームをレコーダに送信します。1 つはエージェントの音声で構成される録音ストリーム、もう 1 つはお客様の音声で構成される録音ストリームです。
リリース 8.5(1) における SIP ヘッダー拡張の詳細については、コール録音用の SIP ヘッダー拡張を参照してください。
次の図に、モニタリングと録音に関する IP Phone ベースのアーキテクチャを示します。 この図では、青色の線がエージェントの音声ストリームを示し、赤色の線がお客様の音声ストリームを示しています。緑色の線は、お客様の音声とエージェントの音声が混合されたストリームを示し、このストリームはスーパーバイザに送信されます。
図 2. モニタリングと録音に関する IP Phone ベースのアーキテクチャ
次の図に、エージェントの IP Phone からのストリーミングを示します。 この図では、青色の線がエージェントの音声ストリームを示し、赤色の線がお客様の音声ストリームを示しています。緑色の線は、お客様の音声とエージェントの音声が混合されたストリームを示し、このストリームはスーパーバイザに送信されます。
図 3. IP Phone ベースのモニタリングと録音を使用したエージェントの IP Phone からのストリーミング
コール モニタリング機能とコール録音機能を使用する場合は、次の領域で特定の要件を満たす必要があります。
-
CTI/JTAPI/TSP
-
コール処理
-
Cisco Unified Communications Manager の管理
-
Cisco Unified Communications Manager データベース
-
IP Phone のファームウェア
コール モニタリングとコール録音のデバイス サポート状況の確認
-
レコーダ
-
レコーダは、
Cisco Unified Communications Manager SIP トランクとのインターフェイスを備えており、録音コールを受信できる必要があります。 どのサードパーティの録音アプリケーションとバージョンがコール録音機能をサポートするかを確認するには、録音ベンダーに問い合わせてください。
コール モニタリングの概要
サイレント コール モニタリングを使用すると、スーパーバイザは、品質管理や業績評価のためにエージェント コールを傍受することができます。 デフォルトでは、エージェントはモニタリング セッションに気づきません。 IP Phone ベースのサイレント コール モニタリングでは、モニタリング ストリームは、混合されたお客様の音声とエージェントの音声で構成されます。 モニタリング セッションをトリガーできるのはアプリケーションだけです。 次の図に、一般的なモニタリング セッションにおけるフローを示します。
図 4. サイレント コール モニタリング セッションのフロー
アプリケーションは、
Cisco Unified Communications Manager の JTAPI または TAPI インターフェイスからモニタリングを呼び出すことができます。 モニタリングには、次の特性があります。
-
モニタリングはコール ベースであるため、モニタリング ターゲットに指定できるのは、エージェントのライン アピアランスに示される特定のコールです。
-
アプリケーションからのモニタリング開始要求により、スーパーバイザの電話機が自動的にオフフックになり、エージェントにモニタリング コールを発信します。
-
エージェントの電話機は、モニタリング コールを自動的に受け入れます。 モニタリング コールは、エージェントには表示されません。
次の要件が適用されます。
-
アプリケーション ユーザは、Standard CTI Allow Call Monitoring ユーザ グループのメンバである必要があります。
-
エージェントのデバイスは、アプリケーション ユーザの CTI コントロール リストに含まれている必要があります。
サイレント モニタリング セッションの呼び出し
スーパーバイザは、サイレント モニタリング セッションを開始するには、エージェントがコールに応答した後でデスクトップ アプリケーションを使用します。
次の図に、サイレント モニタリング セッションを示します。
図 5. サイレント モニタリング セッション
スーパーバイザがモニタリング セッションを開始する場合は、次の手順が行われます。
-
お客様がコール センターにコールします。 コールがエージェントにルーティングされます。
-
エージェントがコールに応答します。 エージェントの IP Phone とお客様の間に、双方向メディア ストリームが設定されます。
-
スーパーバイザが、デスクトップ アプリケーションでエージェントを選択し、[モニタリング(Monitoring)] をクリックします。
-
スーパーバイザの電話機が、自動的にオフフックになります。
-
スーパーバイザの電話機が、エージェントにモニタリング コールを発信します。
-
エージェントの電話機のビルトイン ブリッジ(BIB)が、モニタリング コールを自動的に受け入れます。 エージェントの電話機が、エージェントの音声とお客様の音声に対するメディアの混合を開始し、混合された音声をスーパーバイザの電話機に送信します。
ただし、モニタリング コールの開始後は、登録先に関係なくモニタリング コールを転送できます。
スーパーバイザは、コールの開始後はいつでもモニタリング コールを終了できます。その場合は、アプリケーションから終了するか、または単純に電話を切ります。
スーパーバイザは、モニタリング コールを保留にし(MOH は挿入されません)、同一または別のデバイスからモニタリング コールを再開することができます。
スーパーバイザがモニタリング コールを転送する場合
次の図に、スーパーバイザによるモニタリング コールの転送を示します。
図 6. スーパーバイザがモニタリング コールを転送する場合
モニタリング コールの処理中に、スーパーバイザがモニタリング コールを転送する場合は、次の手順が行われます。
-
スーパーバイザ 1 が [転送] ソフトキーを押し、スーパーバイザ 2 の電話番号をダイヤルします。
-
スーパーバイザ 2 がコールに応答します。
-
スーパーバイザ 1 が、[転送] ソフトキーを再度押して、転送を実行します。
-
モニタリング コールがスーパーバイザ 2 に転送されます。 スーパーバイザ 2 が、混合されたエージェントの音声とお客様の音声の受信を開始します。
エージェントはモニタリング コールを制御できない
エージェントは、モニタリング コールを直接制御できません。ただし、エージェントがプライマリ コールに対してアクションを実行すると、対応するアクションがモニタリング コールに対して実行されます。
エージェントがお客様を保留にすると、
Cisco Unified Communications Manager もモニタリング コールを保留にします(ただし、MOH は挿入されません)。 エージェントがお客様との電話を切ると、モニタリング コールも終了します。
次の図に、スーパーバイザがエージェントを監視しているときにエージェントがお客様を保留にする場合のシナリオを示します。
図 7. エージェントはモニタリング コールを制御できない
エージェントが監視されているときに、エージェントがお客様を保留にする場合は、次の手順が行われます。
-
エージェントがお客様を保留にします。 MOH が挿入され、お客様に再生されます。
-
Cisco Unified Communications Manager が、スーパーバイザを自動的に保留にします。 MOH はスーパーバイザには挿入されません。
複数のモニタリング セッション
次の図に、複数のモニタリング セッションにおけるコール フローを示します。
図 8. 複数のモニタリング セッション
複数のモニタリング セッションでは、次の手順が行われます。
-
エージェントがお客様 1 と通話中で、スーパーバイザがお客様 1 とのエージェント コールを監視しているときに、お客様 2 がエージェントにコールします。
-
エージェントがお客様 1 を保留にします。MOH がお客様 1 に挿入されます。
-
Cisco Unified Communications Manager が、スーパーバイザを保留にします。 MOH はスーパーバイザには挿入されません。
-
エージェントがお客様 2 のコールに応答します。
-
スーパーバイザが、お客様 2 とのエージェント コールに対する 2 つ目のモニタリング要求を開始します。
-
スーパーバイザの電話機が、最初のモニタリング コールを自動的に保留にします。
-
スーパーバイザの電話機がオフフックになり、エージェントに 2 つ目のモニタリング コールを発信します。
-
エージェントの IP Phone(エージェントの IP Phone の BIB)が、モニタリング コールを自動的に受け入れます。 混合されたエージェントの音声とお客様 2 の音声が、スーパーバイザの電話機に送信されます。
エージェント コールの割り込みまたはモニタリング
エージェント コールが監視されている場合、共有回線からの割り込みコールは失敗します。
エージェント コールが割り込まれた場合、モニタリング要求は No resource エラーにより拒否されます。
会議中のエージェントのモニタリング
コール センターのエージェントは、お客様との会話に別の通話相手を参加させることが必要になる場合があります。
次の図に、エージェント 1 がアドホック会議を開始し、お客様との会話にエージェント 2 を参加させるケースを示します。 エージェント 1 のスーパーバイザは、お客様との最初のコールを監視しています。
設定の処理中に、モニタリング コールのメディアが一時的に切断されます。 会議が実行されると、スーパーバイザには会議の参加者すべての音声が聞こえます。
図 9. 会議中のエージェントのモニタリング
エージェントがスーパーバイザと会議を行う場合
スーパーバイザがエージェントを監視しているときに、そのエージェントがスーパーバイザとの会議を作成する場合があります。
スーパーバイザは、会議に参加する前に、モニタリング コールを保留にする必要があります。
次の図は、スーパーバイザがモニタリング コールを保留にして会議に参加した場合の最終的な接続を示しています。 スーパーバイザが会議に参加している間、モニタリング セッションは保留状態になります。 スーパーバイザは、会議から退席した後は、モニタリング セッションを再開できます。
図 10. エージェントがスーパーバイザと会議を行う場合
スーパーバイザが別のスーパーバイザと会議を行う場合
スーパーバイザは、モニタリング セッションについて、別のスーパーバイザと会議を行うことができます。
スーパーバイザは、お互いの音声を聞いて会話することができます。また、両方のスーパーバイザには、エージェントとお客様との会話が聞こえます。
次の図に、このシナリオを示します。
図 11. スーパーバイザが別のスーパーバイザと会議を行う場合
この例では、スーパーバイザ 1 が、エージェントへのコールのモニタリングを開始し、モニタリング コールについてスーパーバイザ 2 と会議を行います。 お客様とエージェントは、引き続きお互いの音声を聞くことができますが、スーパーバイザが監視していることには気づきません。 スーパーバイザ 1 とスーパーバイザ 2 の両方には、エージェントとお客様との会話が聞こえます。 2 人のスーパーバイザには、お互いの音声が聞こえます。
ウィスパー コーチング
ウィスパー コーチングは、サイレント コール モニタリングを拡張し、スーパーバイザがモニタリング セッション中にエージェントと通話できるようにする機能です。 この機能を使用すると、アプリケーションでモニタリング対象コールの現在のモニタリング モードをサイレント モニタリングからウィスパー コーチングに変更したり、その逆に変更したりできます。 サイレント モニタリングの場合、ウィスパー コーチング機能を使用するには CTI/JTAPI/TSP アプリケーションが必要です。
Cisco Unified Communications Manager の管理アプリケーションでウィスパー コーチングを有効にするには、 を選択し、設定する
Cisco Unified IP Phone を指定します。 [デバイス情報(Device Information)] ペインまでスクロールし、[ビルトインブリッジ(Built In Bridge)] を [オン(On)] または [デフォルト(Default)] に設定します。 [ビルトイン ブリッジ(Built In Bridge)] を [デフォルト(Default)] に設定した場合は、
Cisco Unified Communications Manager の管理アプリケーションで を選択し、適切なサーバとサービスを選択します。 [Clusterwide Parameters (Device - Phone)] ペインまでスクロールし、Built-in Bridge Enable を [On] に設定します。
コール録音の概要
IP Phone ベースのコール録音では、録音ストリームがエージェントの IP Phone からレコーダに送信されます。この場合、エージェントの音声とお客様の音声は別々に送信されます。
管理者は、
Cisco Unified Communications Manager でレコーダを SIP トランク デバイスとして設定します。
この項の内容は次のとおりです。
-
コール録音に該当する一般的なトピック。
-
エージェントのデバイスで自動コール録音が設定されている使用例における詳細なコール フローと詳細な説明。
-
エージェントのデバイスで選択的コール録音が設定されている使用例における詳細なコール フローと説明。
-
追加のコール録音の使用例。
コール録音セッションのフロー
次の図に、IP Phone ベースのコール録音セッションのフローを示します。
図 12. IP Phone ベースのコール録音
コール録音のモード
コール録音には次のモードが存在します。
-
自動コール録音:自動コール録音では、エージェント コールが接続されると、録音セッションが自動的に確立されます。
-
選択的コール録音:選択的コール録音では、デバイス、CTI 対応のアプリケーション、またはその両方に割り当てられたソフトキーまたはプログラム可能な回線キーを使用して、録音を開始することができます。
(注) |
すべてのコール録音モードにおいて、コール録音が行われるには、あらかじめエージェント コールがアクティブになっている必要があります。
|
管理者は、エージェントのライン アピアランスに対して録音オプションと録音プロファイルを設定します。 デフォルトでは、録音オプションは [コール録音を無効(Call Recording Disabled)] です。
録音オプションが [自動コール録音を有効(Automatic Call Recording Enabled)] または [選択的コール録音を有効(Selective Call Recording Enabled)] のいずれかに設定されている場合、ライン アピアランスを録音プロファイルに関連付けることができます。 録音プロファイルには、Recording Calling Search Space パラメータと Recording Destination Address パラメータを指定します。
自動コール録音を有効にすると、ソフトキー、プログラム可能な回線キー、または CTI 対応アプリケーションを使用した録音の開始と停止の要求は拒否されます。
コール録音用の SIP ヘッダー拡張
Cisco Unified Communications Manager のリリース 8.5(1) では、SIP ヘッダーが拡張されています。SIP ヘッダーは、コール録音のコール時にレコーダに送信される SIP メッセージで使用されます。 これらの拡張により、次の変更が行われています。
-
Cisco Unified Communications Manager は、エージェント(近端側)とお客様(遠端側)の両方のコール情報を、SIP メッセージを使用してレコーダに送信します。 メッセージは SIP トランクを通過します (この拡張が導入されるまでは、近端側の情報のみが SIP メッセージを使用して送信されていました。遠端側の情報を取得するには、
Cisco Unified Communications Manager への CTI 接続が必要でした)。
-
この拡張により、スケーラビリティが向上しています。
Cisco Unified Communications Manager への CTI 接続がなくても、レコーダでは遠端側のコール情報を
Cisco Unified Communications Manager から取得できるようになりました。
-
この拡張では、Open Recording Architecture(ORA)の Cisco MediaSense レコーダを使用した自動録音がサポートされます。 これにより、シスコ製品のみを使用した完全なコール録音ソリューションを利用できるようになりました。 Cisco MediaSense レコーダは、基本的かつ強力な録音機能を備え、CTI に依存せずに遠端側の情報を取得します。
From ヘッダーには、近端側のコール情報が格納されます。 近端側のコール情報には、近端側の refci またはコール ID、近端側のデバイス名、および近端側の電話番号またはアドレスが含まれます。
SIP ヘッダー拡張により、遠端側のコール情報が INVITE メッセージの From ヘッダーに追加されました。 遠端側のコール情報には、遠端側の farendRefCI またはコール ID、遠端側のデバイス名、および遠端側の電話番号が含まれます。
これまでは、
Cisco Unified Communications Manager は SIP INVITE メッセージのみをレコーダに送信していました。 現在では、遠端側のコール情報が機能のインタラクションにより変更されると、
Cisco Unified Communications Manager は SIP UPDATE メッセージをレコーダに送信します。
From ヘッダーには、エージェントが会議コール中であることを示す isfocus インジケータも含まれます。
以前の INVITE メッセージと新しい INVITE および UPDATE メッセージの例を次に示します。
SIP INVITE メッセージの以前の From ヘッダー
From: <sip:3005@10.89.81.56;x-nearend;x-refci=25471846;x-nearenddevice=SEP001B535CDC62 >;
SIP INVITE メッセージと SIP UPDATE メッセージの新しい From ヘッダー
From: <sip:3005@10.89.81.56;x-nearend;x-refci=25471846;x-nearenddevice=SEP001B535CDC62 ;x-farendrefci=25471847;x-farenddevice=CFB_2;x-farendaddr=b097865452;isfocus>;
新しい From ヘッダーで、太字のテキストは SIP ヘッダー拡張により追加された新しい情報を示しています。
SIP トランク デバイスとしてのレコーダ
SIP トランクは、レコーダを直接ポイントします。 多くのレコーダ(Witness や Nice のレコーダなど)は、プロキシ、ロガーまたはストレージ、およびデータベースで構成されています。
レコーダは、SIP を介して
Cisco Unified Communications Manager からの録音コールを受け入れます。
レコーダには電話番号が割り当てられます。また、SIP トランクに対してルート パターンが設定されます。
選択的コール録音
選択的コール録音では、デバイス、CTI 対応のアプリケーション、またはその両方に割り当てられたソフトキーまたはプログラム可能な回線キーを使用して、録音を開始することができます。
選択的コール録音は、次の 2 つのモードをサポートしています。
サイレント録音
サイレント録音モードでは、コール録音の状況が Cisco IP デバイスのディスプレイに反映されません。 サイレント録音は一般的に、コール センタ環境でスーパーバイザがエージェント コールを録音できるようにするために使用されます。 通常、エージェントとお客様の間のコールの録音の開始と停止には、スーパーバイザのデスクトップ上で稼動する CTI 対応アプリケーションが使用されます。
ユーザ録音
ユーザ録音モードでは、コール録音の状況が Cisco IP デバイスのディスプレイに反映されます。 録音を開始または停止するためには、ソフトキー、プログラム可能な回線キー、スーパーバイザのデスクトップ上で稼動する CTI 対応アプリケーションを使用できます。
選択的コール録音のサイレント録音モード
ここに挙げる選択的コール録音のサイレント録音モードの使用例では、CTI 対応デスクトップからスーパーバイザが録音セッションを管理します。
次の図に、選択的コール録音のサイレント録音モードを示します。
図 28. 選択的コール録音のサイレント録音モード
この使用例は次のとおりです。
-
デバイス A(DN 1000)がデバイス B(DN 2000)にコールします。
-
デバイス B のユーザがコールに応答します。
-
スーパーバイザは CTI 対応アプリケーションを使用して、コール録音セッションを開始および停止します。
スーパーバイザは、CTI 対応デスクトップを使用して、録音セッションを開始します。 Cisco Unified Communications Manager は、Cisco IP デバイスのビルトイン ブリッジ(BIB)に対して 2 つの録音コール(近端側のメディアと遠端側のメディア用)を発信します。 録音コールはサイレントに自動応答されます。
Cisco Unified Communications Manager は、両方の録音コールを SIP トランクによって接続されている録音サーバに送達します。
レコーダが両方の録音コールを受信して応答し、ユーザの Cisco IP デバイスが、レコーダに対する両方のメディア ストリームの送信を開始します。 コール録音の状況は、Cisco IP デバイスのディスプレイには反映されません。
CTI 対応アプリケーションにより、録音セッションが停止されます。 Cisco Unified Communications Manager が両方の録音コールをクリアします。
選択的コール録音のユーザ録音モード:CTI 対応アプリケーションから管理される録音セッション
ここに挙げる選択的コール録音のユーザ録音モードの使用例では、CTI 対応デスクトップからユーザが録音セッションを管理します。
次の図に、選択的コール録音のユーザ録音モード(CTI 対応アプリケーションから管理される録音セッション)を示します。
図 29. CTI 対応アプリケーションから管理されるユーザ録音モード
この使用例は次のとおりです。
-
デバイス A(DN 1000)がデバイス B(DN 2000)にコールします。
-
デバイス B のユーザがコールに応答します。
-
デバイス B のユーザは CTI 対応アプリケーションを使用して、コール録音セッションを開始および停止します。
ユーザは、CTI 対応デスクトップを使用して、録音セッションを開始します。 Cisco Unified Communications Manager は、Cisco IP デバイスのビルトイン ブリッジ(BIB)に対して 2 つの録音コール(近端側のメディアと遠端側のメディア用)を発信します。 録音コールはサイレントに自動応答されます。
Cisco Unified Communications Manager は、両方の録音コールを SIP トランクによって接続されている録音サーバに送達します。
レコーダが両方の録音コールを受信して応答し、ユーザの Cisco IP デバイスが、レコーダに対する両方のメディア ストリームの送信を開始します。 Cisco IP デバイスのディスプレイが更新され、[録音] と表示されます。 キーが [録音] から [録音の停止] に切り替わります。
CTI 対応アプリケーションにより、録音セッションが停止されます。 Cisco Unified Communications Manager が両方の録音コールをクリアします。
選択的コール録音のユーザ録音モード:Cisco IP デバイスから管理される録音セッション
ここに挙げる選択的コール録音のユーザ録音モードの使用例では、Cisco IP デバイスのソフトキーまたはプログラム可能な回線キーを押して、ユーザがコール録音セッションを開始および停止します。
次の図に、選択的コール録音のユーザ録音モード(Cisco IP デバイスから管理される録音セッション)を示します。
図 30. Cisco IP デバイスから管理されるユーザ録音モード
この使用例は次のとおりです。
-
デバイス A(DN 1000)がデバイス B(DN 2000)にコールします。
-
デバイス B のユーザがコールに応答します。
-
デバイス B のユーザが Cisco IP デバイスのソフトキーまたはプログラム可能な回線キーを使用して、コール録音セッションを開始および停止します。
ユーザは [録音] キーを押して、録音セッションを開始します。 Cisco Unified Communications Manager は、Cisco IP デバイスのビルトイン ブリッジ(BIB)に対して 2 つの録音コール(近端側のメディアと遠端側のメディア用)を発信します。 録音コールはサイレントに自動応答されます。
Cisco Unified Communications Manager は、両方の録音コールを SIP トランクによって接続されている録音サーバに送達します。
レコーダが両方の録音コールを受信して応答し、ユーザの Cisco IP デバイスが、レコーダに対する両方のメディア ストリームの送信を開始します。 Cisco IP デバイスのディスプレイが更新され、[録音] と表示されます。 キーが [録音] から [録音の停止] に切り替わります。
ユーザは [録音の停止] キーを押して、録音セッションを開始します。
Cisco Unified Communications Manager が両方の録音コールをクリアします。

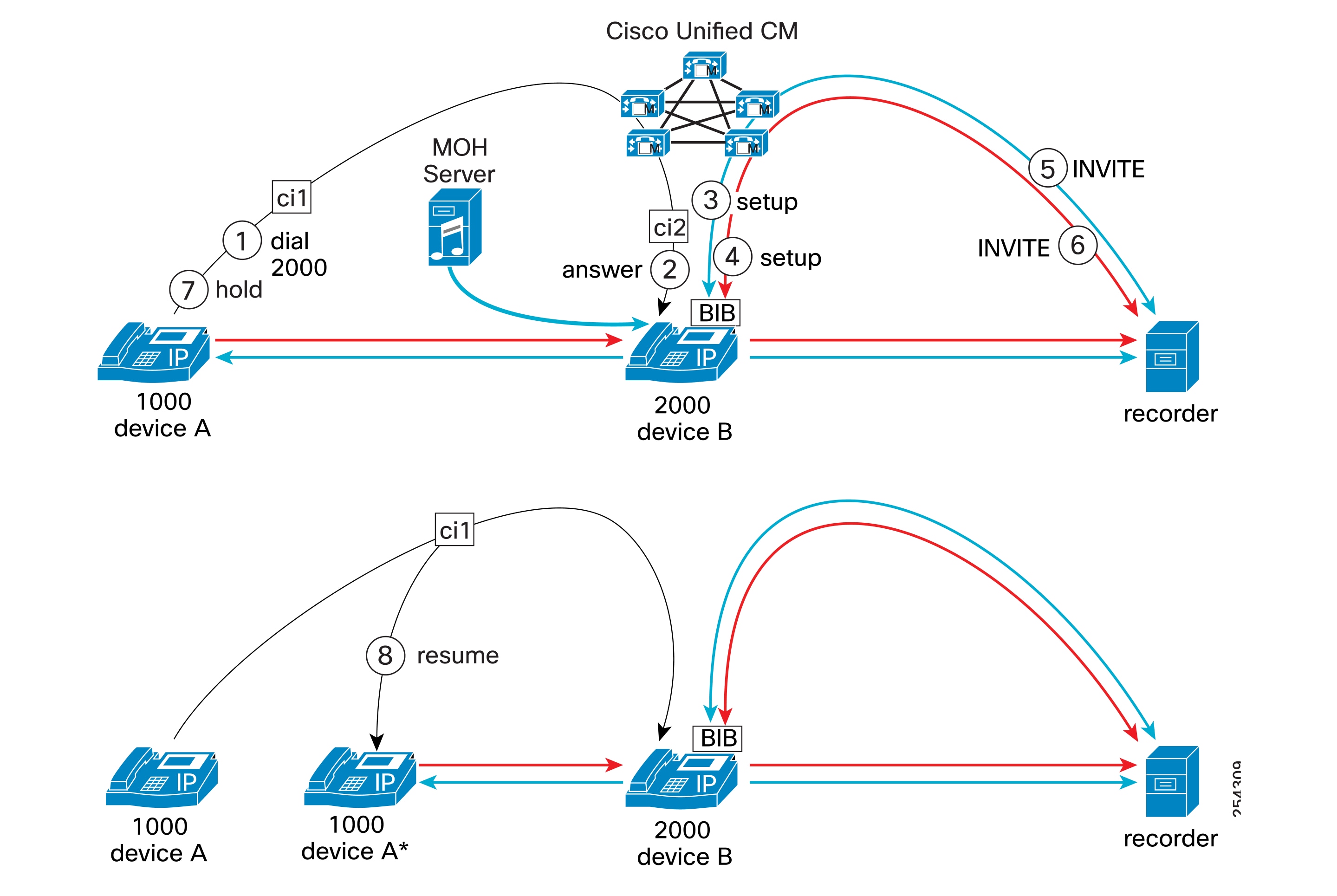

エージェントがコールを保留にすると録音コールは存続しない
エージェントがコールを保留にすると、録音コールは切断されます。また、エージェントがコールを再開すると、録音コールは再度確立されます。
アプリケーションからの Start Recording Request は、コール期間全体にわたって存続します。
次の図に、エージェントがコールを保留にすると録音コールが存続しないシナリオを示します。
図 31. エージェントがコールを保留にすると録音コールは存続しない
割り込みコールの録音
割り込みコールを録音する場合は、お客様単独の音声と、エージェント 1 およびエージェント 2 の混合音声という 2 つの録音ストリームが発生します。
次の図に、割り込みコールが録音されるシナリオを示します。
図 32. 割り込みコールの録音
エージェントの会議の録音
会議が録音される場合は、エージェント単独の音声と、残りの会議参加者の混合音声という 2 つの録音ストリームが発生します。
エージェントは、自分が録音されているときに会議を作成する場合があります。 会議の設定中に、録音コールが切断され、再度確立されます。
次の図に、エージェントの会議が録音されるシナリオを示します。
図 33. エージェントの会議が録音される
モニタリングと録音の同時実行
録音は、エージェント コールの監視中に実行することもできます。
録音とモニタリングは、相互に独立して設定されます。
次の図に、モニタリングと録音の同時実行を示します。
図 34. モニタリングと録音の同時実行
モニタリングと録音が同時に実行される場合、次の手順が行われます。
-
お客様がコール センターにコールします。
-
コールがエージェントにルーティングされます。 エージェントがコールに応答します。 エージェントの IP Phone とお客様の間に、双方向メディア ストリーミングが設定されます。
-
エージェントの電話機とレコーダの間に、エージェントの音声に対する録音コールが設定されます。
-
エージェントの電話機とレコーダの間に、お客様の音声に対する録音コールが設定されます。
-
スーパーバイザのデスクトップ アプリケーションに、エージェントがアクティブ コールを受けていることが表示されます。 デスクトップ アプリケーションで、スーパーバイザが、エージェントの現在のアクティブ コールに対する監視ボタンをクリックします。
-
スーパーバイザの IP Phone がオフフックになり、エージェントにモニタリング コールを発信します。
-
エージェントの電話機が、モニタリング コールを受け入れます。 エージェントの電話機が、スーパーバイザの IP Phone に対するお客様とエージェントの混合音声ストリームの送信を開始します。 エージェントにもお客様にも、スーパーバイザの音声は聞こえません。
モニタリング コールと録音コールのコール特性
この項では、モニタリング コールと録音コールのさまざまな特性について説明します。
モニタリングと録音の通知トーン
地域によっては、エージェントまたはお客様に対して、コールが監視または録音されていることをトーン形式で通知しなければならない場合があります。
デフォルトの再生トーン オプションを設定するには、次のサービス パラメータを使用します。
-
Play Recording Notification Tone To Observed Target
-
Play Recording Notification Tone To Observed Connected Parties
-
Play Monitoring Notification Tone To Observed Target
-
Play Monitoring Notification Tone To Observed Connected Parties
また、アプリケーションには、モニタリング要求または録音要求のトーン オプションも用意されています。 トーンは、サービス パラメータまたはアプリケーションによってトーンが有効になった場合に再生されます。
次の図に、監視される接続側と監視されるターゲットを示します。
図 35. 監視される接続側と監視されるターゲット
再生トーンの動作
モニタリング トーンと録音トーンは別々のトーンであり、個別に有効または無効にすることができます。
デフォルトでは、スーパーバイザにはモニタリング トーンも録音トーンも聞こえません。 スーパーバイザへの再生をオプションで有効にするには、デバイスの録音トーンを設定します。
次の表に、モニタリングと録音のシナリオにおけるトーンの動作を示します。
表 1 再生トーンの動作
再生先 |
エージェントへの再生 |
お客様への再生 |
スーパーバイザのモニタリング ストリーム |
エージェントの録音ストリーム |
お客様の録音ストリーム |
なし |
なし |
なし |
なし |
なし |
なし |
エージェント |
トーン |
なし |
なし |
なし |
なし |
お客様 |
なし |
トーン |
なし |
トーン |
なし |
両方 |
トーン |
トーン |
なし |
トーン |
なし |
モニタリング コールと録音コールのコーデック
エージェントのデバイスとスーパーバイザのデバイスは、
Cisco Unified Communications Manager のリージョン設定に従って、モニタリング コールのコーデックをネゴシエートします。
録音コールのコーデックは、お客様とエージェント間のコールのコーデックと一致します。
次の図に、モニタリング コールと録音コールのコーデックを示します。
図 36. モニタリング コールと録音コールのコーデック
録音コールのコーデックの使用制限
録音コールのコーデックはエージェントとお客様間のコールのコーデックと一致するため、一致するコーデックをレコーダがサポートしていない場合は、トランスコーダの挿入が必要になることがあります。
Cisco Unified IP Phone には、シスコのトランスコーダがサポートしていない新しいコーデックが追加されています。
G722、iLBC、および iSAC コーデックの使用を有効または無効にするには、次のサービス パラメータを使用します。
-
G722 Codec Enabled
-
iLBC Codec Enabled
-
iSAC Codec Enabled
これらのサービス パラメータは、[サービスパラメータ設定(Service Parameter Configuration)] ウィンドウの [Clusterwide Parameters (System - Location and Region)] セクションにあります。
各サービス パラメータには、次の値を設定できます。
-
[Enabled for All Devices]
-
[Enabled for All Devices Except Recording-Enabled Devices]
-
[Disabled]
モニタリングと録音は片方向メディア
モニタリング コールは、エージェントの電話機からスーパーバイザの電話機への片方向メディアで構成されます。
録音コールは、エージェントの電話機からレコーダへの片方向メディアで構成されます。
モニタリング コールと録音コールは、通常のコール アドミッション制御に従って送信されます。ただし、レコーダを宛先とする、BIB を離れる各ストリームは、双方向メディアと同じ計算を使用します。
エージェントとスーパーバイザ、またはエージェントとレコーダを分離する NAT は、モニタリング コールまたは録音コールに対して透過的に(
Cisco Unified Communications Manager の制限の範囲内で)動作します。
片方向メディアとファイアウォール
ファイアウォール ソフトウェアは、RTP ストリームのピンホールを空けるときに、宛先 IP アドレス、宛先ポート、および送信元 IP アドレスを認識している必要があります。
メディアの SCCP メッセージは対称ではないことに注意してください(SIP は問題ありません)。
SCCP バージョン 12 における片方向メディア用の機能拡張では、次の機能が追加されています。
-
伝送 IP およびポートに関する新しい StartMediaTransmissionAck(SMTACK)メッセージ
-
追加の伝送 IP およびポートに関する OpenReceiveChannel(ORC)
次の図に、片方向メディアとファイアウォールに関する問題を示します。
図 37. 片方向メディアとファイアウォール
モニタリングと録音におけるコール保存
監視または録音されているエージェント コールがコール保存に移行する場合、
Cisco Unified Communications Manager は、モニタリング コールまたは録音コールをコール保存モードに移行します。
モニタリング コールまたは録音コールがコール保存モードに移行しても、エージェント コールは影響を受けません。
コール情報とコール表示
ビルトイン ブリッジ(BIB)は、デバイス層のコンポーネントの 1 つです。 BIB では、
Cisco Unified IP Phone の DSP リソースが論理的に表現されています。 電話デバイス層の BIB に発信されたコールは、ユーザには表示されません。
エージェントへのモニタリング コールと録音コール(サーバ コール)は、エージェントの BIB に対して発信されます。
モニタリング コールの場合、スーパーバイザの電話機には「From Monitoring [agent user name/DN]」と表示されます。
レコーダへの録音コールの場合、SIP INVITE メッセージの「from ヘッダー」にある特殊なタグは、音声ストリームの送信元を示しています。
エージェントの音声の場合
From "AgentUserName" <sip:agentDN@ccm;x-nearend;x-refCI=12345; x-nearenddevice=[agent_devicename]”
お客様の音声の場合
From "AgentUserName" <sip:agentDN@ccm;x-farend;x-refCI=12345;x-farenddevice=[farend_devicename]”
アプリケーションへの CTI イベント送信
CTI イベントは、次の図に示すように、プライマリ コール レッグ(またはリファレンス コール レッグ)のエージェントに送信されます。
図 38. アプリケーションへの CTI イベント送信
モニタリングと録音のシステム要件
次の各項では、モニタリングと録音のシステム要件について説明します。
CTI 要件
コンピュータ/テレフォニー インテグレーション(CTI)は、コールを個別に監視する機能をアプリケーションに提供します。 シスコでは、監視される側としてモニタ ターゲットを定義し、監視する側としてモニタ イニシエータを定義します。
1 つのアプリケーションがモニタ ターゲットとモニタ イニシエータの両方を監視する場合、コール イベントがアプリケーションに報告されるため、アプリケーションでは、容易にモニタ ターゲットのコールを識別し、コールを監視できるようになります。 別々のアプリケーションがモニタ ターゲットとモニタ イニシエータを監視する場合は、モニタ ターゲットを監視するアプリケーションが、モニタ イニシエータを監視するアプリケーションにコール情報を提供する必要があります。 モニタ イニシエータを監視するアプリケーションでは、使用可能なコール情報に基づいて、モニタリング要求を開始できるようになります。 モニタ イニシエータまたはモニタ ターゲットでコールが終了すると、モニタリング セッションは停止します。
録音の場合、
Cisco Unified Communications Manager は、すべてのコールを自動的に録音する機能を提供します。 SIP ステーションまたは SCCP ステーションは、この自動録音を開始し、
Cisco Unified Communications Manager の管理ページの設定に基づいて動作します。 管理者は、録音なし、すべてのコールの自動録音、またはライン アピアランスの選択的な録音を設定できます。 選択的コール録音では、デバイス、CTI 対応のアプリケーション、またはその両方に割り当てられたソフトキーまたはプログラム可能な回線キーを使用して、録音を開始することができます。 CTI では、データベース内の管理者設定を上書きする機能を提供しません。
選択的な録音では、サイレント録音とユーザ録音の 2 つのモードをサポートします。
サイレント録音モードでは、コール録音の状況が Cisco IP デバイスのディスプレイに反映されません。 サイレント録音は一般的に、コール センタ環境でスーパーバイザがエージェント コールを録音できるようにするために使用されます。 通常、エージェントとお客様の間のコールの録音の開始と停止には、スーパーバイザのデスクトップ上で稼動する CTI 対応アプリケーションが使用されます。
ユーザ録音モードでは、コール録音の状況が Cisco IP デバイスのディスプレイに反映されます。 録音を開始または停止するためには、ソフトキー、プログラム可能な回線キー、スーパーバイザのデスクトップ上で稼動する CTI 対応アプリケーションを使用できます。
録音機能とモニタリング機能またはその他の CTI 機能を呼び出す場合、SIP を実行している電話機に UDP トランスポートが使用されていると、動作が遅延したり、予期しない動作が発生したりすることがあります。
コールを監視または録音するためのアプリケーションでは、アプリケーションが使用するアプリケーション ユーザまたはエンド ユーザに対して、対応するモニタリング特権と録音特権を有効にする必要があります。
便宜上、MonitoringPartyInfo、MonitoredPartyInfo、および RecordPartyInfo はすべて結合され、CallAttributeInfo として CTI からアプリケーションに報告されます。
インタラクションおよび制限事項
この項では、モニタリング機能と録音機能のインタラクションおよび制限事項について説明します。
インタラクション
この項では、他のアプリケーションおよび Cisco Unified CM との間で行われる、モニタリングと録音のインタラクションについて説明します。
CTI および JTAPI/TSP アプリケーション
コンピュータ/テレフォニー インテグレーション(CTI)、Java Telephony API(JTAPI)、および TSP は、コールのモニタリングと録音をサポートしています。
Cisco Unified Communications Manager システムでは、アプリケーションでこれらのインターフェイスを使用して、コールを監視または録音することができます。
この機能の初期実装には、いくつかの制限があります。 モニタリングの場合、アプリケーションでは、監視される回線と、監視する側を開く必要があります。 この要件が存在するのは、監視する側が監視されるコールの監視要求を開始するときに、そのコールのコール ID を渡す必要があるためです。 この制限を回避するには、たとえば、監視される側の回線を開くアプリケーションと、監視する側の回線を開くアプリケーションという 2 つの調整用アプリケーションを使用し、アウトオブバンド メカニズムを利用して、監視される側のコール ID を渡します。 IPCC Enterprise などのアプリケーションでは、後者のアプローチが使用されます。
下位互換性に関する影響はありません。これは、モニタリングと録音は新しい機能なので、既存の機能には影響しないためです。
Cisco Unified CM の機能
次の機能は、モニタリングおよび録音と透過的に連携します。
-
強制承認コード(FAC)とクライアント識別コード(CMC)
-
QSIG
-
Multilevel Precedence and Preemption(MLPP)
-
外部コール制御
次の機能およびその他の
Cisco Unified Communications Manager コンポーネントは、モニタリングおよび録音と通信します。
-
コール転送
-
即時転送(i-Divert)
-
コール パーク
-
割り込み
-
保留音(MOH)
-
会議
-
一括管理ツール(BAT)
制限事項
モニタリングおよび録音中のコーデックの考慮事項
監視または録音されている IP Phone から発信されたコール レッグのコーデックは、コール期間全体にわたって同じままにする必要があります。
モニタリングと録音におけるセキュリティ処理
Cisco Unified Communications Manager を使用すると、スーパーバイザまたは管理者はエージェントとお客様に認識されることなく、両者の会話を監視できます。 セキュア コールのモニタリングと録音機能の使用および設定の詳細については、『
Cisco Unified Communications Manager セキュリティ ガイド』の、セキュア コールのモニタリングと録音に関する章を参照してください。
インターコム
ウィスパー インターコムとトークバック インターコムのコールに対してモニタリングまたは録音を行うことはできません。 インターコム コーリング サーチ スペース(CSS)の設定には、この制限が適用されています。
録音およびコールの保留と再開
Cisco Unified Communications Manager は、遠端側がコールを保留にしても、レコーダを更新しません。 レコーダが更新されるのは、別の遠端側がコールを再開した場合のみです。
Cisco Unified Communications Manager は、遠端側のコール情報が変更されるとレコーダを更新します。 遠端側のコール情報には、コール ID、電話番号、およびデバイス名が含まれます。 これらのパラメータのいずれかが変更されると、遠端側のコール情報が変更されます。
遠端側がコールを保留にして同じデバイスから再開した場合、
Cisco Unified Communications Manager はレコーダを更新しません。
録音およびコールのパークと取得
リモート クラスタ内の遠端側がコールをパークすると、
Cisco Unified Communications Manager は、リモート クラスタが SIP トランクまたは H323 クラスタ間トランク経由でローカル クラスタに接続する場合に限り、空の遠端側アドレスでレコーダを更新します。
Cisco Unified Communications Manager は、遠端側が同じデバイスまたは別のデバイスからコールを取得すると、レコーダを再更新します。 コールをパークする遠端側がローカル クラスタ内にある場合、
Cisco Unified Communications Manager はレコーダを更新しません。 この場合、
Cisco Unified Communications Manager がレコーダを更新するのは、コールが別のデバイスから取得されたときだけです。
リモートのコールのパークと取得では、リモート
Cisco Unified Communications Manager がコール パークでの表示名の更新情報を送信します。 この更新には、空の電話番号またはアドレスが含まれています。したがって、遠端側アドレスは空に変更されます。 遠端側アドレスが変更されたため、ローカル
Cisco Unified Communications Manager は遠端側アドレスが空の更新をレコーダに送信します。
現在のコール パーク実装では、997X、995X、896X などの Roundtable(RT)電話機モデルのコール パーク録音時に、遠端側または X-Refci が空の可能性があります。

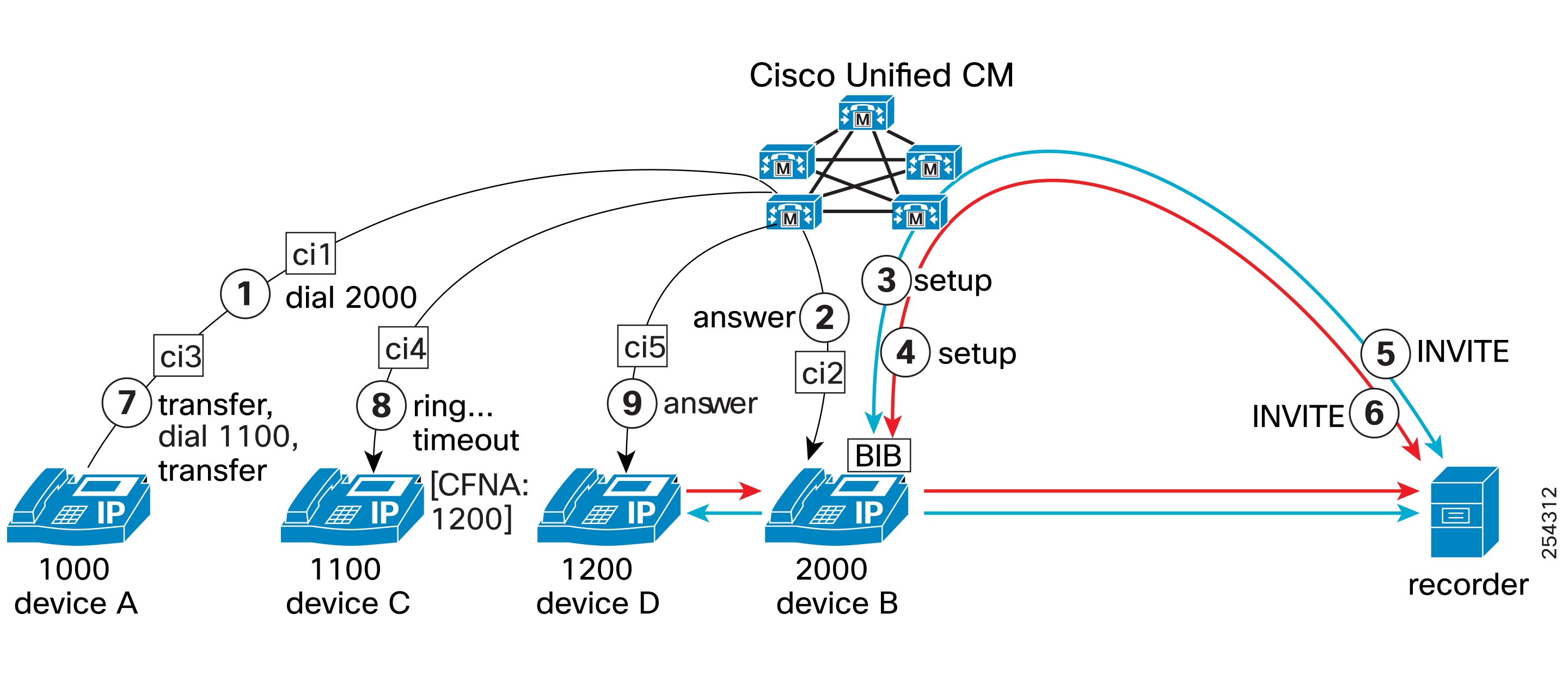

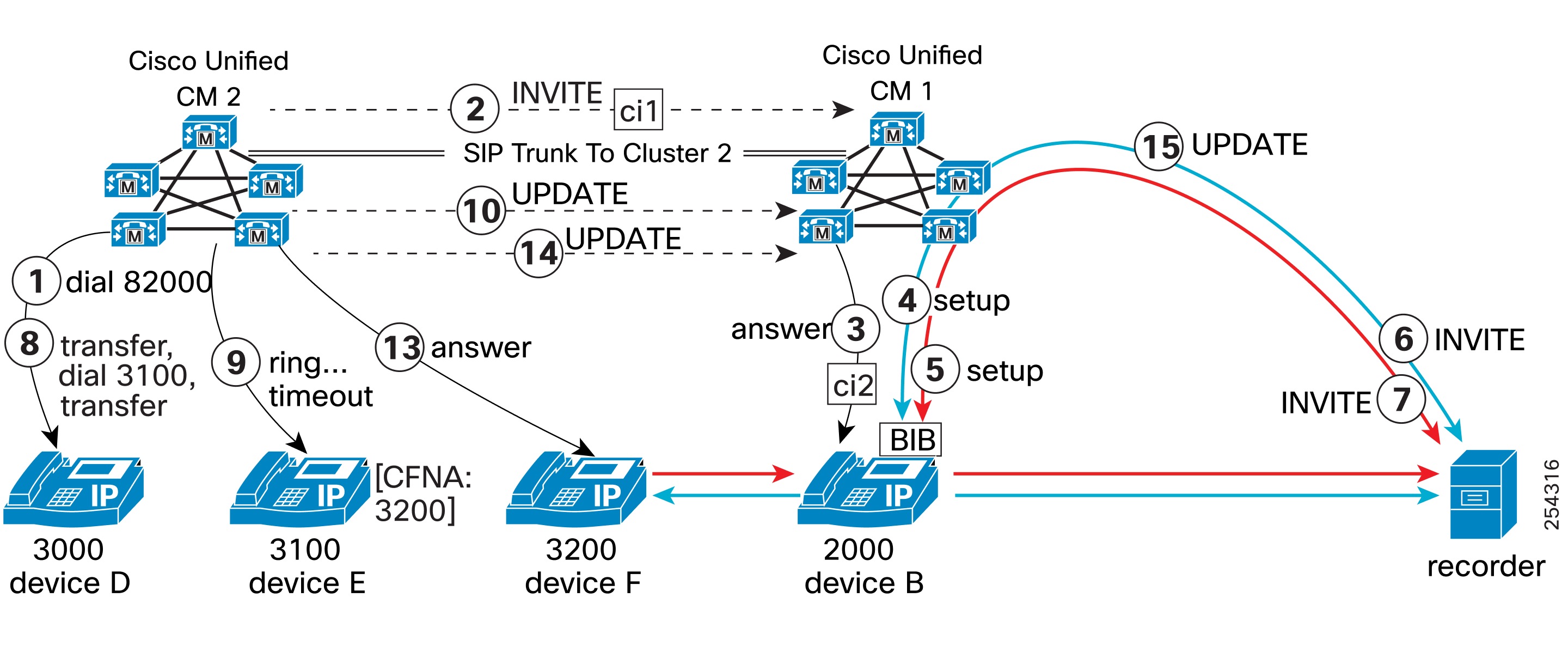

録音および無応答時転送(CFNA)
リモート クラスタ内の遠端側が、CFNA が有効になっているユーザにコールをブラインド転送すると、
Cisco Unified Communications Manager は、リモート クラスタが SIP トランクまたは H.323 クラスタ間トランクを使用してローカル クラスタに接続する場合に限り、遠端側アドレスとして呼び出し側を指定してレコーダを更新します。 コールが CFNA ターゲットに転送されると、
Cisco Unified Communications Manager はレコーダを再更新します。 コールをブラインド転送する遠端側がローカル クラスタ内にある場合、
Cisco Unified Communications Manager はレコーダを更新しません。 この場合、
Cisco Unified Communications Manager がレコーダを更新するのは、CFNA ターゲットがコールに応答するときだけです。
リモート コールがアクティブになった場合、ローカル クラスタでコール状態はアクティブなままです。 リモートの遠端側がコールを新しいリモートの遠端側にブラインド転送し、その遠端側で呼び出し音が鳴っても、ローカル
Cisco Unified Communications Manager はコール状態をアクティブと判断します。 したがって、リモートの無応答時転送では、コール状態がアクティブであるため、ローカル
Cisco Unified Communications Manager は新しいユーザに対する UPDATE メッセージをレコーダに送信します。
ローカル コールがアクティブになると、コール状態がアクティブから呼び出し状態に変わる場合があります。 ローカル
Cisco Unified Communications Manager は現在のコール状態を把握できます。 したがって、ローカルの無応答時転送では、新しい遠端側がコールに応答すると、ローカル
Cisco Unified Communications Manager が UPDATE メッセージをレコーダに送信します。
録音および会議の結合
複数の近端側が、結合された複数の会議に参加している場合、
Cisco Unified Communications Manager は、使用されているレコーダのみを更新できます。各会議は、異なる会議 ID(b 番号)で識別されます。 会議の結合情報は、呼詳細レコード(CDR)を介して取得できます。
Cisco Unified Communications Manager は、遠端側のコール情報が変更されると UPDATE メッセージをレコーダに送信します。 会議の場合、遠端側アドレスは b 番号を示します。 遠端側の b 番号が変更されていない場合、
Cisco Unified Communications Manager はレコーダに UPDATE メッセージを送信しません。
複数のレコーダに対する、SIP トランクのルート リストまたは複数の接続先アドレスの使用
複数のレコーダに対して、SIP トランクのルート リストまたは複数の接続先アドレスを使用すると、同じ録音セッションの近端側と遠端側の録音コールを別々のレコーダに送信できます。
Cisco Unified Communications Manager 管理者がルート リストに複数の SIP トランクを設定しているため、各 SIP トランクが別々のレコーダをポイントする場合、
Cisco Unified Communications Manager は、録音セッションの 2 つの録音コールを同じ SIP トランクまたは同じレコーダに送信できません。 2 つの録音コールが同じレコーダに送信される可能性は、ルート グループにプロビジョニングされている選択アルゴリズムに応じて大きく異なる場合があります。 同様に、管理者が SIP トランクに複数の IP アドレスをプロビジョニングしたため、各 IP アドレスが別々のレコーダをポイントする場合、
Cisco Unified Communications Manager は、2 つの録音コールを同じレコーダに送信できません。 この場合、コールは、プロビジョニングされている IP アドレスからランダムに選択されたレコーダに送信されます。
録音セッションをクラスタ内の別のレコーダにリダイレクトできるレコーダ クラスタ設定をサポートするように
Cisco Unified Communications Manager を設定するには、ルート リストを設定するか、複数の接続先を録音 SIP トランクにプロビジョニングします。
モニタリングと録音の設定
この項では、モニタリングと録音を設定するのに必要な手順の詳細な例を示します。 設定チェックリストでは、手順を 1 つの表に要約し、各メニュー オプションを詳細に説明している
Cisco Unified Communications Manager の関連マニュアルを示します。
ヒント |
モニタリングと録音を設定する前に、この機能の設定タスクの概要を確認してください。
|
モニタリングまたは録音を可能にするために IP Phone の BIB をオンにする
エージェントの電話機のコールを監視または録音できるようにするには、その電話機のビルトイン ブリッジを [オン(On)] に設定する必要があります。
また、Built-in Bridge Enable サービス パラメータを [On] に設定し、[電話の設定(Phone Configuration)] ウィンドウ内の [ビルトインブリッジ(Built In Bridge)] を [デフォルト(Default)] のままにすることもできます。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、モニタリングまたは録音を可能にするために IP Phone の BIB をオンにする方法を示します。
図 39. 電話機のビルトイン ブリッジを [オン(On)] に設定
モニタリングと録音アプリケーションのユーザの追加
最初に、モニタリングまたは録音を呼び出すことが可能なアプリケーション ユーザを作成します。次に、このアプリケーション ユーザを、モニタリング特権と録音特権を持つグループに割り当てる必要があります。
[アプリケーションユーザの設定(Application User Configuration)] ウィンドウまたは [エンドユーザの設定(End User Configuration)] ウィンドウで、アプリケーション ユーザまたはエンド ユーザを追加します。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、モニタリングまたは録音アプリケーションのユーザを追加する方法を示します。
図 40. モニタリングまたは録音アプリケーションのユーザの追加
モニタリングと録音が可能なグループにユーザを追加する
Standard CTI Allow Call Monitoring ユーザ グループと Standard CTI Allow Call Recording ユーザ グループにユーザを追加します。
また、Standard CTI Enabled ユーザ グループにもユーザを追加します。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、これらのユーザ グループへのユーザの追加を示します。
図 41. 適切なユーザ グループへのユーザの追加
モニタリングまたは録音のトーンの設定
トーンを、エージェントだけ、お客様だけ、またはその両方に再生できるようにするには、トーンの再生に関するサービス パラメータを [True] に設定します。
また、モニタリングまたは録音を呼び出すアプリケーションは、
Cisco Unified Communications Manager にトーン再生オプションを渡すことができます。 モニタリング トーンまたは録音トーンは、サービス パラメータまたはアプリケーションによってトーン再生オプションが指定されている場合に再生されます。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、サービス パラメータを使用してトーンを設定する方法を示します。
図 42. サービス パラメータを使用したトーンの設定
モニタリング用コーリング サーチ スペースを設定する
スーパーバイザのライン アピアランスのモニタリング用コーリング サーチ スペースに、エージェントの回線またはデバイス パーティションを含めてエージェントを監視できるようにします。
スーパーバイザのライン アピアランス ウィンドウでモニタリング用コーリング サーチ スペースを設定します。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。 電話機の [電話の設定(Phone Configuration)] ウィンドウを表示するには、[割り当て情報(Association Information)] ペインで回線 1 などの回線をクリックします (この電話にすでに関連付けられている DN を選択するか、またはこの電話に関連付ける DN を新規に追加できます)。表示される [電話番号の設定(Directory Number Configuration)] ウィンドウで、この電話機のために選択した回線用に [モニタリング用コーリング サーチ スペース(Monitoring Calling Search Space)] フィールドを設定します。
次の図に、モニタリング用コーリング サーチ スペースの設定方法を示します。
図 43. モニタリング用コーリング サーチ スペースの DN の設定
ライン アピアランスに対する録音の有効化
エージェントの録音を有効にするには、エージェントのライン アピアランスの [録音オプション(Recording Option)] を次のいずれかに設定します。
-
[自動コール録音を有効(Automatic Call Recording Enabled)]
-
[選択的コール録音を有効(Selective Call Recording Enabled)]
ドロップダウン リスト ボックスから、作成済みの録音プロファイルを選択します ( で録音プロファイルを設定します)。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、ライン アピアランスに対して録音を有効にする方法を示します。
図 44. ライン アピアランスに対する録音の有効化
[録音] ソフトキーまたはプログラム可能な回線キーをデバイス テンプレートに追加する(オプション)
Cisco IP デバイスからユーザが録音を開始および停止できるようにするためには、[録音] ソフトキーまたはプログラム可能な回線キーをデバイス テンプレートに追加します。
[録音] ソフトキーを追加するには、Cisco Unified Communications Manager の管理ページで、[デバイス(Device)] > [デバイスの設定(Device Settings)] > [ソフトキーテンプレート(Softkey Template)] メニュー オプションを使用して、非標準のソフトキー テンプレートを作成または変更します。 コール状態が接続時のためのソフトキー レイアウトを設定して、選択されたソフトキー リストに [録音] ソフトキーを含めます。
プログラム可能な回線キーの録音を追加するには、Cisco Unified Communications Manager の管理ページで、[デバイス(Device)] > [デバイスの設定(Device Settings)] > [電話ボタンテンプレート(Phone Button Template)] メニュー オプションを使用します。 ボタン テンプレート名、機能、およびラベルを入力します。
録音プロファイルの作成
[デバイスの設定(Device Setting)] プルダウン メニューから、録音プロファイルを作成します。
録音プロファイル名、録音コーリング サーチ スペース、および録音接続先アドレスを入力します。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、録音プロファイルの作成方法を示します。
図 45. 録音プロファイルの作成
録音用の SIP プロファイルを作成する(オプション)
録音用の SIP プロファイルを作成します。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
[会議ブリッジIDの配信(Deliver Conference Bridge Identifier)] チェックボックスをオンにすると、SIP トランクを介して追加情報(特に、会議ブリッジを識別する b 番号)をレコーダに送信できます。 このチェックボックスをオフのままにした場合、リモート会議の遠端側情報は空のままです。
[会議ブリッジIDの配信(Deliver Conference Bridge Identifier)] チェックボックスをオンにする場合は、リモート クラスタの SIP プロファイルに対してもオンにします。
(注) |
録音のためにこのチェックボックスをオンにする必要はありませんが、会議ブリッジを使用するコールを録音する場合は、会議ブリッジ ID がレコーダの更新に役立ちます。 録音用の新しい SIP プロファイルを作成しない場合は、標準 SIP プロファイルを使用できます。
|
SIP プロファイルの設定の詳細については、『
Cisco Unified Communications Manager アドミニストレーション ガイド』を参照してください。
次の図に、録音用の SIP プロファイルの作成方法を示します。
図 46. 録音用の SIP プロファイルの作成
レコーダをポイントする SIP トランクの作成
レコーダをポイントする SIP トランクを作成します。
レコーダの DN を入力します。この DN は、SIP トランク用のルート パターン、またはレコーダを含むルート リストと一致している必要があります。
録音用に設定した適切な SIP プロファイルを選択します。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、レコーダをポイントする SIP トランクの作成方法を示します。
図 47. レコーダをポイントする SIP トランクの作成
レコーダ用のルート パターンの作成
レコーダの SIP トランク用のルート パターンを作成します。 このパターンは、録音プロファイル内の [録音接続先アドレス(Recording Destination Address)] と一致している必要があります。
レコーダをポイントする SIP トランクを選択するか、またはレコーダがメンバになっているルート リストを選択します。
Cisco Unified Communications Managerの管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、レコーダ用のルート パラメータの作成方法を示します。
図 48. レコーダ用のルート パターンの作成
レコーダの冗長性の作成
多くのレコーダ(たとえば、Nice や Witness のレコーダ)は、組み込みのプロキシ機能と冗長性機能を備えています。
レコーダの冗長性を実現するには、次のメカニズムも使用できます。
-
SIP トランクの設定において、レコーダの接続先アドレスに SRV レコードを使用します。
-
冗長性とロード バランスのために複数のレコーダを使用します。 レコーダごとに SIP トランクを作成します。また、ルート リストを作成し、個々の SIP トランクがメンバになっているルート グループを含めます。
Cisco Unified Communications Manager の管理ページの メニュー オプションを使用して、必要な設定を実行します。
次の図に、SIP トランクに対して SRV を有効にする方法を示します。
図 49. SIP トランクに対する SRV の有効化
モニタリングと録音のサービス パラメータの設定
この項では、コール モニタリング機能とコール録音機能に関連するサービス パラメータについて説明します。
通知
次のサービス パラメータは、コール モニタリング機能とコール録音機能によって監視または録音される側に通知トーンを再生する方法に影響します。
[Clusterwide Parameters (Feature - Call Recording)]
-
Play Recording Notification Tone To Observed Target
-
Play Recording Notification Tone To Observed Connected Parties
[Clusterwide Parameters (Feature - Monitoring)]
-
Play Monitoring Notification Tone To Observed Target
-
Play Monitoring Notification Tone To Observed Connected Parties
これらのサービス パラメータのデフォルト値は、[False] です。 特定の通知トーンの再生を有効にするには、各パラメータの値を [True] に変更する必要があります。
これらのサービス パラメータの詳細については、モニタリングと録音の通知トーンを参照してください。
コーデックの使用
G722、iLBC、および iSAC コーデックの使用を有効または無効にするには、次のサービス パラメータを使用します。
[Clusterwide Parameters (System - Location and Region)]
-
G722 Codec Enabled
-
iLBC Codec Enabled
-
iSAC Codec Enabled
これらのサービス パラメータの詳細については、録音コールのコーデックの使用制限を参照してください。
ビルトイン ブリッジ
次のサービス パラメータは、電話機のビルトイン ブリッジを有効または無効にします。
