WLC バージョン 8.6/Cisco Wave 2 AP におけるスペクトル インテリジェンス設定ガイド

---

この機能により、チップセット ソフトウェア レベルでの非 WiFi 干渉スキャンが可能になり、特定の非 WiFi 波形/デバイスの存在を検出できます。

次の Cisco AP は、スペクトル インテリジェンスをサポートしています。

• Cisco 1542 シリーズ AP

• Cisco 1800 シリーズ AP

• Cisco 1810 シリーズ AP

• Cisco 1815 シリーズ AP

• Cisco 1832 シリーズ AP

• Cisco 1852 シリーズ AP

スペクトル インテリジェンスを Cisco CleanAir 機能セットと混同しないでください。SI は、QCA チップセットの本来の機能に基づいています。SI は、バージョン 8.6 を実行するスタンドアロン コントローラと ME コントローラの両方でサポートされており、AP はローカルまたは Flex モードで接続されています。

スペクトル インテリジェンスの制限

SI は CleanAir と同じではありませんが、同じようなタスクを行うという点では、CleanAir と同様または同じと考えることができます。SI と CleanAir に伴う制限事項の違いを理解することは非常に重要です。SI は、CleanAir とはまったく異なるハードウェアとソフトウェアに由来しています。期待値を正しく設定するには、以下の注意点を理解する必要があります。

• 干渉の総合的な緩和はありません。この管理にはノイズの通常の RRM 管理が予期されます。

• 次の 3 つの干渉タイプのみが検出されます。

  • 電子レンジ（2.4 GHz のみ）

  • 連続波（2.4 および 5 GHz）

  • SI-FHSS（2.4 および 5 GHz）

• SI は、同じタイプの複数のデバイスを区別できません。BlueTooth、Dect Phone、および FHSS はすべて SI-FHSS であり、デバイスが 1 台または 10 台かにかかわらず、1 つのアラートしか表示されません。

• デバイスの分類は存在、つまり波形が存在するかしないかに限定されています。

• SI は電波品質（AQ）を計算しません。

• SI は重大度またはデューティ サイクル メトリックを提供しません。

• SI 情報はコントローラでのみ表示されます。コントローラから CPI、CMX、または MSE には送信されず、コントローラ間で調整されません。

• SI 情報は 1 つのレポートで 1 つです。デバイスをヒアリングするそれぞれの AP が報告を行います。CleanAir が行うように複数のレポートを 1 つのアラートにまとめるためのグループ化アルゴリズムはありません。

• クライアント サービス モード（ローカルまたは Flex 接続）の AP は、複数存在する場合でも 1 つの干渉タイプしか報告しません。

• モニタ モードの AP は、3 つすべてのタイプを報告できます（存在する場合）。

スペクトル インテリジェンスの設定

新しい機能としてのスペクトル インテリジェンスは、デフォルトで無効になっています。SI を使用するには、無線インターフェイス上だけでなく、グローバルにも有効にする必要があります。ME のインストールについては、次の CLI 設定を参照してください。

GUI で次の手順を実行します。

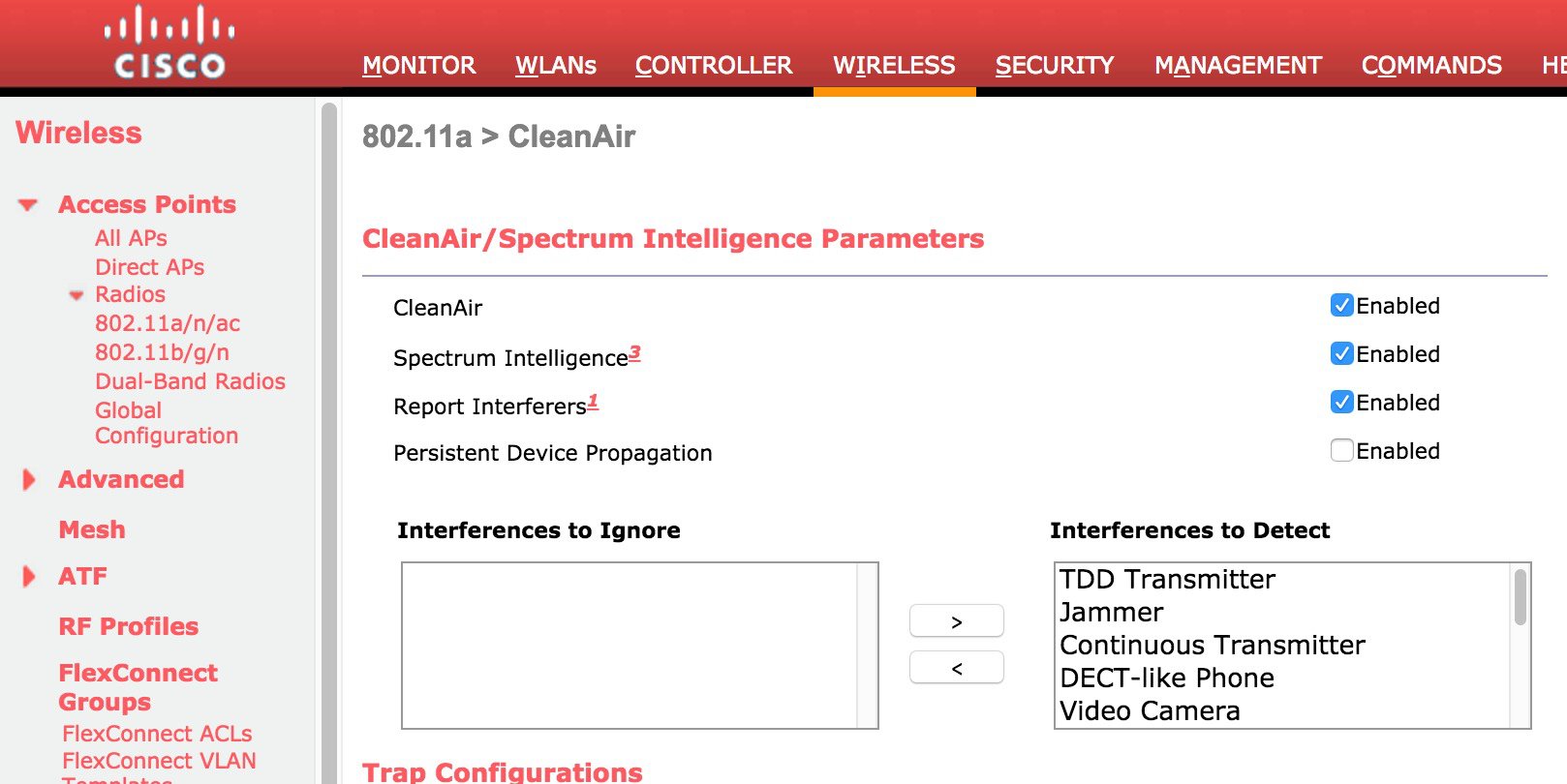

1. [Wireless] > [802.11a/b] > [CleanAir] に移動します。





2. [Spectrum Intelligence] を選択します（802.11a と 802.11b の両方の帯域で有効にします）。これにより、グローバルの WLC レベルで SI レポートが有効になります。

次に、SI 対応 AP の無線インターフェイスで SI を有効にする必要があります。

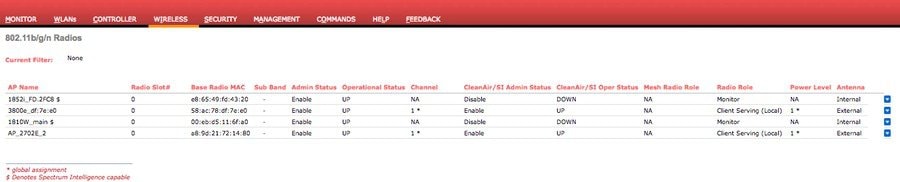

1. [Wireless] > [Access Points 802.11a/b] に移動します。






   （注）	スペクトル インテリジェンス対応インターフェイスは、AP 名の後に $ 記号が付いていることによって識別されます。

2. 目的のインターフェイスの画面の右端にあるオプション ボタンを選択し、[configure] を選択します。

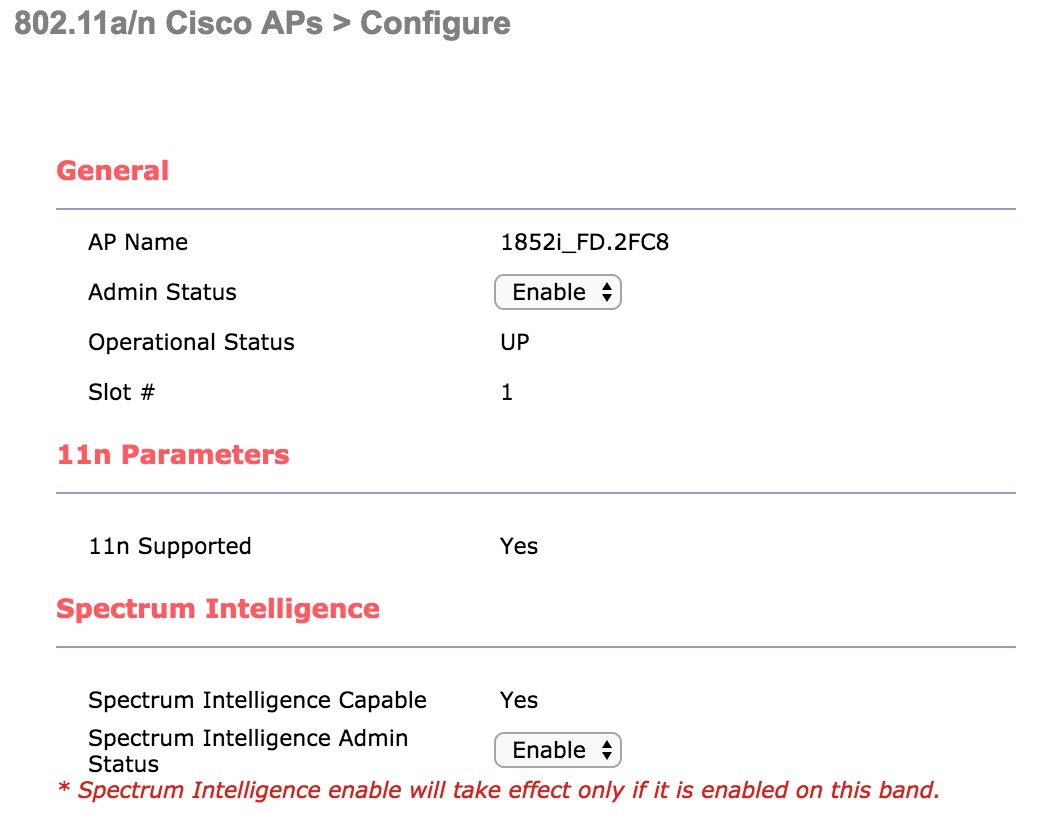

3. [Spectrum Intelligence Admin Status] を [Enable] に設定します。

これで、スペクトル インテリジェンスがご使用の WLC で SI 対応 AP に対して有効になります。

CLI から設定するには、次の手順を実行します。

• 次のコマンドを入力して、グローバル無線または AP 無線を設定します。

  config {802.11a | 802.11b} SI {enable | disable} network | ap-name

• 次のコマンドを入力して、グローバル管理ステータスを表示します。

  show {802.11a | 802.11b} SI config

• 次のコマンドを入力して、AP による干渉を表示します。

  show {802.11a | 802.11b} SI device ap ap-name

• 次のコマンドを入力して、干渉源の種類別に干渉を表示します。

  show {802.11a | 802.11b} SI device-type interferer_type_name

（注）	SI の ME 構成は CLI からの指示に厳密に従います。

SI 情報の表示と理解

SI 検出は、CleanAir が今日報告されているコントローラの同じ画面に表示されます。スペクトル インテリジェンス AP は、AP 名に $ を追加することで CleanAir AP と区別されます。SI は重大度またはデューティ サイクルの値を計算できないため、これらは報告されません。

SI レポートを表示するには、GUI で次のように移動します。

[Monitor]/[CleanAir]/[802.11a/b]/[Interference devices]

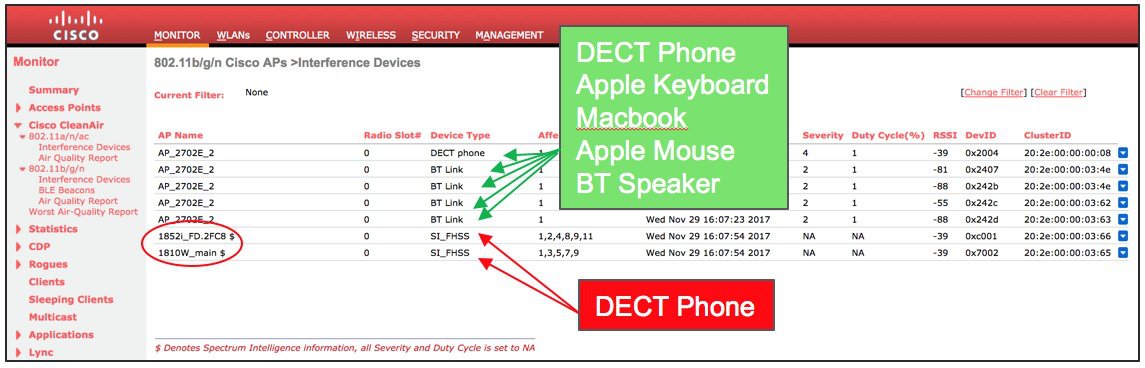

上記のディスプレイには、CleanAir と SI の両方の検出が表示されます。2702E CleanAir 出力には 5 つの干渉源が表示されていることに注目してください。SI AP には SI-FHSS が 1 つずつあります。Dect Phone と Bluetooth は、周波数ホッピング方式（FHSS）の波形です。このスクリーンショットでは、DECT Phone が CleanAir によって確実に分類され、RSSI が -39 dBm であることがわかっているため、両方の SI-FHSS 検出が DECT Phone をキャプチャしていると想定することは理にかなっています。

SI は、存在する波形のタイプ（非 WiFi）のバイナリ表示を示します。検出は信号対雑音比、および環境内の相対的なチャネルの使用率に依存します。これは CleanAir でも同様です。ネットワークが混雑しているほど、検出が不安定になる可能性があります。知っておくと役立つ情報です。

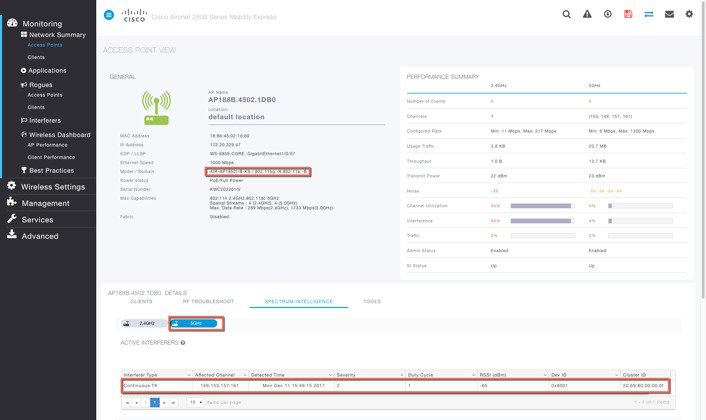

ME では、SI 干渉情報がメイン メニューの [Access Point View] に表示されます。

SI の調整

ある特定の環境では、常に一定の波形が存在し、Wi-Fi に使用する同じエアタイムの一部が消費されるものの、必ずしも破壊的であるとは限りません。たとえば、

• 多くの小売店では、自分の店または近くの施設にいるお客様から多くの SI-FHSS（BlueTooth）が検出されます。

• レストランでは、業務用の電子レンジがキッチンにあり、ほとんどの時間稼働しています。

これを管理するために、SI では、Cleanair の場合と同様に報告が必要な干渉源を設定できます。干渉タイプによっては、CleanAir と SI の間で共有されるため、一方でそのタイプを無効にするともう一方でも無効になることに注意してください。

SI-FHSS：SI 2.4 および 5 Ghz に固有

電子レンジ：共有、2.4 GHz のみ

連続 TX：共有

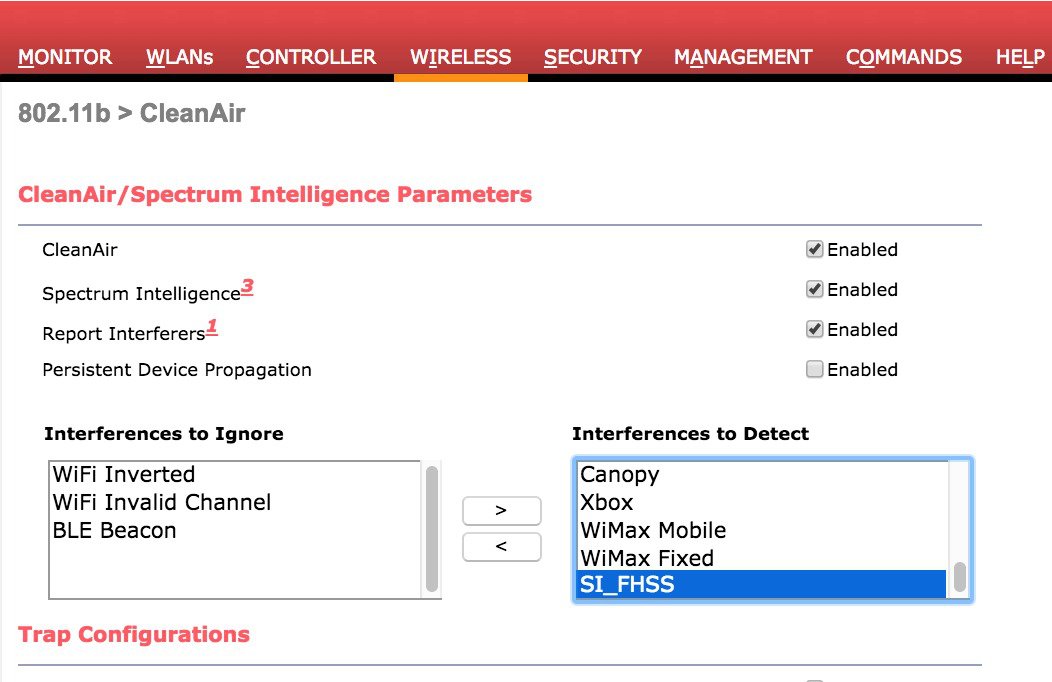

コントローラに報告する干渉タイプを無効にするには、[Wireless] => [802.11a/b] => [Cleanair] に移動します。

抑制する干渉タイプを選択し、[interference to ignore] 列に追加します。これにより、このコントローラに接続されている AP からのこのタイプの干渉のレポートが抑制されます。

（注）	CleanAir と SI の両方に対応している AP を持っている場合は、[Continuous TX] または [Microwave Oven] を選択解除すると両方の AP タイプに対して作用します。
