壁面または支柱への取り付け
この項では、アクセスポイントの物理的な設置方法について説明します。アクセスポイントの取り付け担当者は、無線アクセスポイント、ブリッジ技術、および接地方法に精通している必要があります。
注意 |
壁面への取り付け方法はすべて、各管轄地域で許可された方法であることが条件です。 |
設置オプション
Cisco Catalyst IW6300 Heavy Duty シリーズ アクセスポイントは、支柱や壁面への設置に使用する支柱取り付けキット(IOT-ACCPMK)を使用して設置します。
警告 |
この機器の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 1030 |
警告 |
機器の取り付けは各地域および各国の電気規格に適合する必要があります。ステートメント 1074 |
取り付けの詳細については、次の項を参照してください。
アクセスポイントの取り付け方向
Cisco Catalyst IW6300 Heavy Duty シリーズ アクセスポイントは、アンテナを上向きにして垂直に設置するように設計されています。アンテナを下向きにする場合は、エクステンダ ブラケット キット(IOT-ACCPMK-LB=)を使用する必要があります。他の取り付け方向では、安全な場所でも危険な場所でも準拠に必要な IP66/67 およびタイプ 4X の入力定格が低下します。
アクセスポイントはシステム LED が下を向き、アクセスカバーが外側を向くように配置します。このように配置することで、LED がアクセスポイントの下にいる人から見えるようになります。また、I/O インターフェイスは底面にあり、ポートが適切に密閉されていない場合でも湿気の侵入を最小限に抑えます。
(注) |
全方向性アンテナは、放射電波が垂直偏波なので垂直方向に取り付ける必要があります。 |

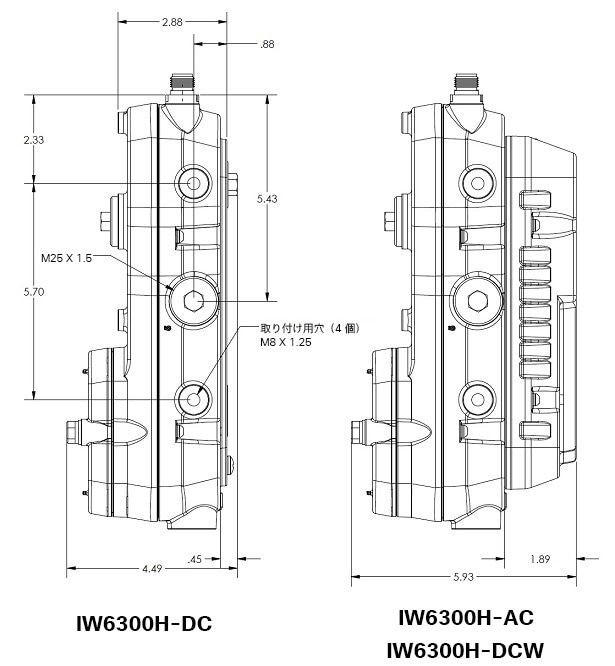

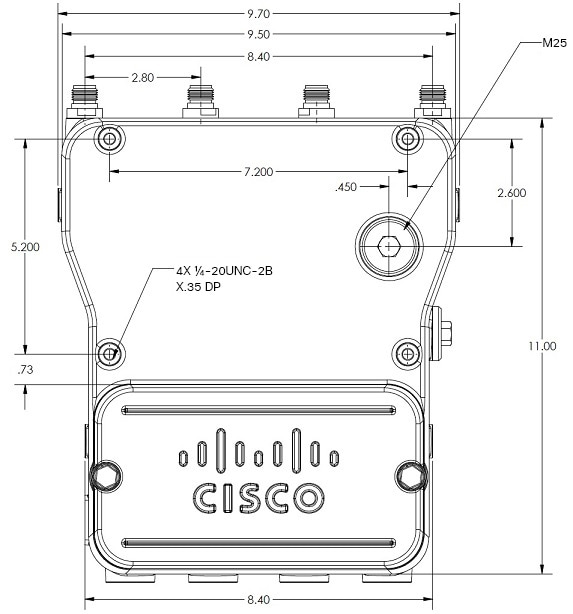

次の図に、アクセスポイントの寸法を示します。
壁面へのアクセスポイントの取り付け

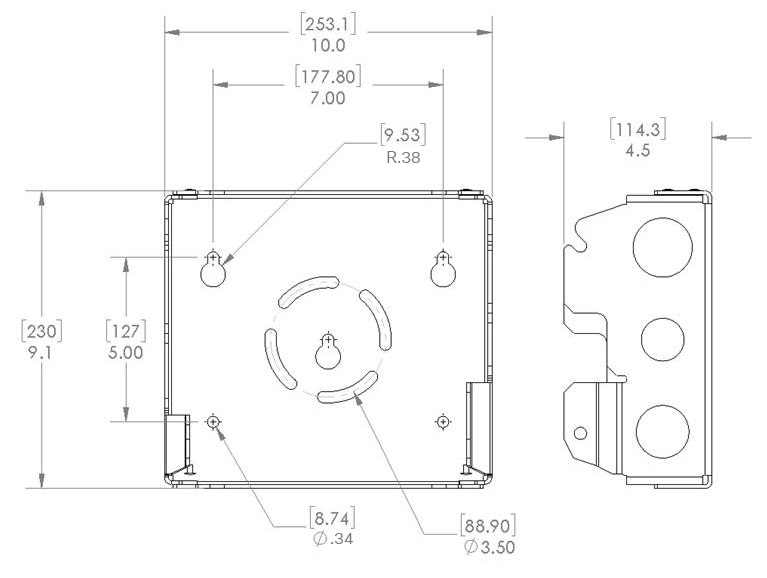

オプションの柱取り付けキットには、壁面取り付け用の取り付けブラケットが付属しています。取り付けブラケットをテンプレートとして使用し、設置用の取り付け穴の位置に印を付けることができます。準備が整ったら取り付けプレートを設置し、アクセスポイントを取り付けます。次の表に、支柱取り付けキット以外に用意する必要のある資材を示します。
必要な資材 |
キットに付属 |
---|---|
アースラグとネジ(アクセスポイントに付属) |
○ |
アースラグの圧着工具 |
× |
M8 または 31 mm(5/16 インチ)のネジ 4 本 |
× |
ウォールアンカー 4 個(壁面の材質に適したもの) |
× |
ウォールアンカー用ドリルビット |
× |
電動ドリルと標準的なドライバ |
× |
#6-AWG アース線 |
× |
シールド付き屋外用イーサネットケーブル(CAT5e 以上) |
× |
アースブロック |
× |
接地棒 |
× |
13 mm メガネレンチまたはソケットセット |
× |
注意 |
取り付け面、取り付けねじ、およびオプションのウォールアンカーには、22.7 kg(50 ポンド)の静止耐荷重が必要です。 |
ネジ穴の位置に印を付けるためのテンプレートとして取り付けブラケットを使用できます。垂直壁面にアクセスポイントを取り付ける手順は、次のとおりです。
手順
ステップ 1 |
取り付けブラケットをテンプレートとして使い、取り付け面に 4 つのネジ穴の位置の印を付けます。取り付け穴や取り付けスロットを別途設けてもかまいません。
|
||||||||
ステップ 2 |
別途用意したネジ 4 本とオプションのネジアンカーを使用して、取り付けプレートを取り付け面に付けます。
|
||||||||
ステップ 3 |
アクセスポイントの両側の上部サポートボルト穴に M8 x16 ボルト(平座金とゆるみ止め座金付き)をねじ込みます。ボルトは完全に締めるのではなく、0.635 cm(0.25 インチ)程度のすき間を空けてください。 |
||||||||
ステップ 4 |
アクセスポイントの 2 本のボルトを、取り付けブラケットの両側のハンズフリー接続ポイントの位置に合わせます。アクセスポイントのカバーが外側を向いていることを確認します。完全に設置するまでアクセスポイントを離さないでください。
|
||||||||
ステップ 5 |
平ワッシャおよびスプリングワッシャとともに、M8 x16 ボルトをアクセスポイントの各側面の 2 番目のボルト穴にねじ込みます。 |
||||||||
ステップ 6 |
アクセスポイントの前面が垂直であることを確認し、4 本のボルトを 6 〜 7 フィートポンド(8.1 〜 9.5 Nm)で締めます。 |
||||||||
ステップ 7 |
Cisco Aironet デュアルバンド全方向性アンテナを使用する場合は、アンテナをアクセスポイントに接続します。アンテナをアクセスポイントに手でねじ込みます。 |
||||||||
ステップ 8 |
「アクセスポイントの接地」と「アクセスポイントへの電源供給」に進みます。 |
L ブラケットによる壁取り付け
Cisco Catalyst IW6300 Heavy Duty シリーズ アクセスポイントは、アンテナを上向きにして垂直に設置するように設計されています。アンテナを下向きにする場合は、追加の L ブラケット(IOT-ACCPMK-LB)を使用する必要があり、お客様が指定した RF ケーブルが必要です。
注意 |
取り付け面、取り付けねじ、およびオプションのウォールアンカーには、22.7 kg(50 ポンド)の静止耐荷重が必要です。 |
ネジ穴の位置に印を付けるためのテンプレートとして取り付けブラケットを使用できます。垂直壁面にアクセスポイントを取り付ける手順は、次のとおりです。
手順
ステップ 1 |
取り付けブラケットをテンプレートとして使い、取り付け面に 4 つのネジ穴の位置の印を付けます。取り付け穴や取り付けスロットを別途設けてもかまいません。
|
||||||||||
ステップ 2 |
別途用意したネジ 4 本とオプションのネジアンカーを使用して、取り付けプレートを取り付け面に付けます。
|
||||||||||
ステップ 3 |
以下に示すように、4 本のボルト(平座金とゆるみ止め座金付き)を使用して、L ブラケットを取り付けブラケットに取り付けます。ボルトを 6 〜 7 フィートポンド(8.1 〜 9.5 Nm)で締めます。
|
||||||||||
ステップ 4 |
アクセスポイントの両側の上部サポートボルト穴に M8 x16 ボルト(平座金とゆるみ止め座金付き)をねじ込みます。ボルトは完全に閉めるのではなく、0.25 インチ(0.635 cm)ほどのすき間を空けてください。
|
||||||||||
ステップ 5 |
アクセスポイントの 2 本のボルトを、取り付けブラケットの両側のハンズフリー接続ポイントの位置に合わせます。アクセスポイントのカバーが外側を向いていることを確認します。完全に設置するまでアクセスポイントを離さないでください。 |
||||||||||
ステップ 6 |
M8 x16 ボルト(および平座金とゆるみ止め座金)をアクセス ポイントの各側面の 2 番目のボルト穴にねじ込みます。
|
||||||||||
ステップ 7 |
アクセスポイントの前面が垂直であることを確認し、4 本のボルトを 6 〜 7 フィートポンド(8.1 〜 9.5 Nm)で締めます。 |
||||||||||
ステップ 8 |
RF ケーブルの N コネクタを L ブラケットに挿入し、平座金とナット(トルク 12 〜 15 インチポンド)で取り付けます。以下に示すように、RF ケーブルをケーブルタイで L ブラケットに固定します。
|
||||||||||
ステップ 9 |
RF ケーブルの直角 N コネクタをアクセスポイント(トルク 12 〜 15 インチポンド)のアンテナポートに取り付けます。
|
||||||||||
ステップ 10 |
アンテナを RF ケーブルの N コネクタに接続します。アンテナを N コネクタに手で締めます。 |
||||||||||
ステップ 11 |
「アクセスポイントの接地」と「アクセスポイントへの電源供給」に進みます。 |
支柱へのアクセスポイントの取り付け
アクセスポイントを垂直な支柱に設置する場合は、オプションの Cisco 支柱取り付けキットを使用します。このキットは、直径が 2 ~ 16 インチの金属製、木製、またはファイバグラス製の柱への取り付けをサポートしています。
支柱クランプブラケットと取り付けブラケットの組み立て

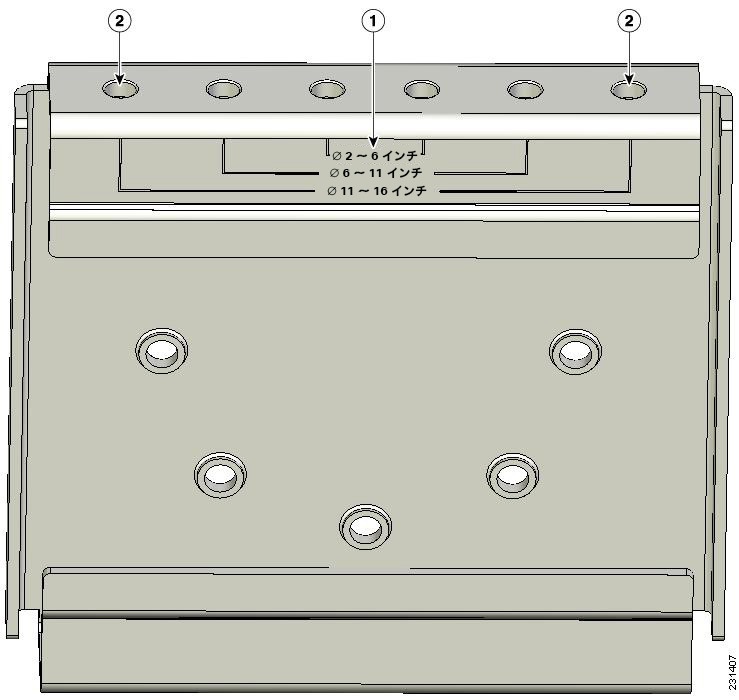

柱取り付けキットには、支柱への取り付け前に組み立てが必要な部品がいくつかあります。まず、アクセスポイントを取り付ける支柱の直径に合わせて、支柱クランプブラケットの 2 つのストラップブラケットを組み立てます。次の図に、支柱の直径インジケータと支柱クランプブラケットのボルト穴を示します。
1 |
支柱サイズのインジケータ
|
2 |
支柱の直径に適合するボルト穴 (27.94 ~ 40.64 cm(11 ~ 16 インチ)表示) |
支柱クランプ ブラケットを組み立てるには、次の手順を実行します。
手順
ステップ 1 |

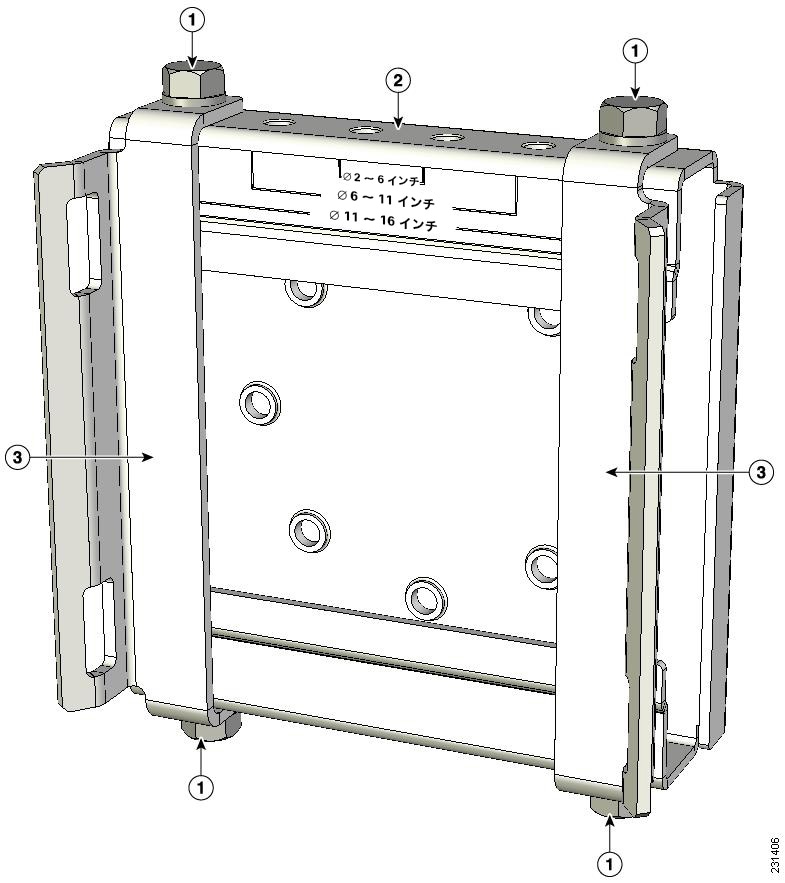

取り付ける支柱の直径に合わせて、支柱クランプブラケットの適切なボルト穴にストラップブラケットを取り付け、2 本の M8 x16 のボルト(ロックワッシャ付き)でそれぞれしっかりと固定します。このボルトを 17.6 ~ 20.3 Nm(13 ~ 15 フィートポンド)で締めます。
|
||||||||
ステップ 2 |
M8 ナットを支柱クランプブラケットの支持ボルトにねじ込み、ボルトが脱落しないようにナットを締めます。 |
||||||||
ステップ 3 |
「支柱への取り付け」に進みます。 |
支柱への取り付け
アクセスポイントを垂直な支柱に取り付ける場合は、2 本の金属帯を支柱に設置して支持します。この手順を実施するには、支柱取り付けキットには付属していない工具や資材が別途必要です(次の表を参照)。
取り付け方法 |
必要な資材 |
キットに付属 |
---|---|---|
垂直な支柱または街路灯 |
1.9 cm(0.75 インチ)のステンレススチール製バンド 2 個 |
○ |
結束ストラップ用工具(BAND IT)(Cisco AIR-BAND-INST-TL=) |
× |
|
アースラグ(アクセスポイントに付属) |
○ |
|
アースラグ用の圧着工具 Panduit CT-720(CD-720-1 ダイ付き)(http://onlinecatalog.panduit.com) |
× |
|
#6 AWG アース線 |
× |
アクセスポイントを垂直な支柱に取り付けるには、次の手順を実施します。
手順
ステップ 1 |
アクセスポイントを取り付ける支柱上の位置を決めます。アクセスポイントは、直径が 5.1 ~ 40.6 cm(2 ~ 16 インチ)の支柱に取り付けることができます。 |
||||||||||
ステップ 2 |
直径 8.9 cm(3.5 インチ)より太い支柱の場合は、金属製ストラップを 2 本使用して、支柱クランプ ブラケット アセンブリを支柱に取り付けます。ストラップ用工具(BAND IT)(AIR-BAND-INST-TL=)に同梱されている手順に従い、ストラップブラケットのスロットを通して、各金属製ストラップを 2 回巻きます。
|
||||||||||
ステップ 3 |
直径が 8.9 cm(3.5 インチ)以下の支柱の場合は、支柱クランプブラケットとストラップブラケットの間の隙間に 2 本の金属製ストラップを通し、そのストラップを使用して、支柱クランプブラケットを支柱にしっかり固定します。これにより、最大強度で固定できます。ストラップ用工具(BAND IT)(AIR-BAND-INST-TL=)に同梱されている手順に従い、各金属ストラップを 2 回巻きます。
|
||||||||||
ステップ 4 |
必要に応じて、金属ストラップを締める前に支柱に支柱クランプブラケットを設置します。
|
||||||||||
ステップ 5 |
結束ストラップ(BAND IT)(Cisco AIR-BAND-INST-TL=)に同梱の説明書に従い、結束ストラップを使用して金属ストラップを締めます。金属バンドはできる限り固く締めてください。 |
||||||||||
ステップ 6 |
支柱クランプブラケットの支持ボルトの上に、取り付けブラケットを置きます。 |
||||||||||
ステップ 7 |
M8 x16 ボルト 4 本を(平ワッシャとスプリングワッシャを併用して)ボルト穴にねじ込みます。 |
||||||||||
ステップ 8 |
ボルトとナットを手で締めます(強く締めすぎないでください)。 |
||||||||||
ステップ 9 |
取り付けブラケットの上端が水平になるように調節し、ボルトとフランジナットを 17.6 ~ 20.3 Nm(13 ~ 15 フィートポンド)で締めます。
|
||||||||||
ステップ 10 |
アクセスポイントの両側にある上部の支持ボルト穴に M8 x16 ボルト(平座金やゆるみ止め座金付き)をねじ込みます。ボルトを最後までねじ込まず、約 0.635 cm(0.25 インチ)の隙間を残しておきます。 |
||||||||||
ステップ 11 |
アクセスポイントの 2 本のボルトを取り付けブランケットのハンズフリー接続ポイントの位置に合わせます。
|
||||||||||
ステップ 12 |
平ワッシャおよびスプリングワッシャとともに、M8 x16 ボルトをアクセスポイントの各側面の 2 番目のボルト穴にねじ込みます。
|
||||||||||
ステップ 13 |
アクセスポイントの前面が垂直であることを確認し、4 本のボルトを 6 〜 7 フィートポンド(8.1 〜 9.5 Nm)で締めます。
|
||||||||||
ステップ 14 |
Cisco Aironet デュアルバンド全方向性アンテナを使用する場合は、アンテナをアクセスポイントに接続します。アンテナをアクセスポイントに手でねじ込みます。 |
||||||||||
ステップ 15 |
「アクセスポイントの接地」と「アクセスポイントへの電源供給」に進みます。 |
L ブラケットによる支柱への取り付け
Cisco Catalyst IW6300 Heavy Duty シリーズ アクセスポイントは、アンテナを上向きにして垂直に設置するように設計されています。アンテナを下向きにする場合は、追加の L ブラケット(IOT-ACCPMK-LB)を使用する必要があり、お客様が指定した RF ケーブルが必要です。
アクセスポイントを垂直な支柱に取り付けるには、次の手順を実施します。
手順
ステップ 1 |
アクセスポイントを取り付ける支柱上の位置を決めます。アクセスポイントは、直径が 5.1 ~ 40.6 cm(2 ~ 16 インチ)の支柱に取り付けることができます。 |
||||||||||
ステップ 2 |
直径 8.9 cm(3.5 インチ)より太い支柱の場合は、金属製ストラップを 2 本使用して、支柱クランプ ブラケット アセンブリを支柱に取り付けます。ストラップ用工具(BAND IT)(AIR-BAND-INST-TL=)に同梱されている手順に従い、ストラップブラケットのスロットを通して、各金属製ストラップを 2 回巻きます。
|
||||||||||
ステップ 3 |
直径が 8.9 cm(3.5 インチ)以下の支柱の場合は、支柱クランプブラケットとストラップブラケットの間の隙間に 2 本の金属製ストラップを通し、そのストラップを使用して、支柱クランプブラケットを支柱にしっかり固定します。これにより、最大強度で固定できます。ストラップ用工具(BAND IT)(AIR-BAND-INST-TL=)に同梱されている手順に従い、各金属ストラップを 2 回巻きます。
|
||||||||||
ステップ 4 |
必要に応じて、金属ストラップを締める前に支柱に支柱クランプブラケットを設置します。
|
||||||||||
ステップ 5 |
結束ストラップ(BAND IT)(Cisco AIR-BAND-INST-TL=)に同梱の説明書に従い、結束ストラップを使用して金属ストラップを締めます。金属バンドはできる限り固く締めてください。 |
||||||||||
ステップ 6 |
支柱クランプブラケットの支持ボルトの上に、取り付けブラケットを置きます。 |
||||||||||
ステップ 7 |
M8 x16 ボルト 4 本を(平ワッシャとスプリングワッシャを併用して)ボルト穴にねじ込みます。 |
||||||||||
ステップ 8 |
ボルトとナットを手で締めます(強く締めすぎないでください)。 |
||||||||||
ステップ 9 |
取り付けブラケットの上端が水平になるように調節し、ボルトとフランジナットを 17.6 ~ 20.3 Nm(13 ~ 15 フィートポンド)で締めます。
|
||||||||||
ステップ 10 |
以下に示すように、4 本のボルト(平座金とゆるみ止め座金付き)を使用して、L ブラケットを取り付けブラケットに取り付けます。ボルトを 6 〜 7 フィートポンド(8.1 〜 9.5 Nm)で締めます。
|
||||||||||
ステップ 11 |
アクセスポイントの両側にある上部の支持ボルト穴に M8 x16 ボルト(平座金やゆるみ止め座金付き)をねじ込みます。ボルトを最後までねじ込まず、約 0.635 cm(0.25 インチ)の隙間を残しておきます。 |
||||||||||
ステップ 12 |
アクセスポイントの 2 本のボルトを取り付けブランケットのハンズフリー接続ポイントの位置に合わせます。
|
||||||||||
ステップ 13 |
平ワッシャおよびスプリングワッシャとともに、M8 x16 ボルトをアクセスポイントの各側面の 2 番目のボルト穴にねじ込みます。
|
||||||||||
ステップ 14 |
アクセスポイントの前面が垂直であることを確認し、4 本のボルトを 6 〜 7 フィートポンド(8.1 〜 9.5 Nm)で締めます。
|
||||||||||
ステップ 15 |
RF ケーブルの N コネクタを L ブラケットに挿入し、平座金とナット(トルク 12 〜 15 インチポンド)で取り付けます。以下に示すように、RF ケーブルをケーブルタイで L ブラケットに固定します。
|
||||||||||
ステップ 16 |
RF ケーブルの直角 N コネクタをアクセスポイント(トルク 12 〜 15 インチポンド)のアンテナポートに取り付けます。
|
||||||||||
ステップ 17 |
アンテナを RF ケーブルの N コネクタに接続します。アンテナを N コネクタに手で締めます。 |
||||||||||
ステップ 18 |
「アクセスポイントの接地」と「アクセスポイントへの電源供給」に進みます。 |
