소개

이 문서에서는 Firepower의 컨피그레이션 및 확인과 Secure Firewall 내부 스위치에 대해 설명합니다.

사전 요구 사항

요구 사항

기본 제품 지식, 캡처 분석

사용되는 구성 요소

이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 현재 네트워크가 작동 중인 경우 모든 명령의 잠재적인 영향을 미리 숙지하시기 바랍니다.

이 문서의 정보는 다음 소프트웨어 및 하드웨어 버전을 기반으로 합니다.

보안 방화벽 31xx, 42xx
Firepower 41xx
Firepower 93xx
Cisco FXOS(Secure eXtensible Operating System) 2.12.0.x
Cisco FTD(Secure Firewall Threat Defense) 7.2.0.x, 7.4.1-172
Cisco FMC(Secure Firewall Management Center) 7.2.0.x, 7.4.1-172
ASA(Adaptive Security Appliance) 9.18(1)x, 9.20(x)
Wireshark 3.6.7(https://www.wireshark.org/download.html)

배경 정보

시스템 아키텍처의 개괄적 개요

패킷 흐름의 관점에서 Firepower 4100/9300 및 Secure Firewall 3100/4200의 아키텍처를 다음 그림과 같이 시각화할 수 있습니다.

chassis_arch

섀시에는 다음 구성 요소가 포함됩니다.

내부 스위치 - 네트워크에서 애플리케이션으로 패킷을 전달하며, 그 반대의 경우도 마찬가지입니다. 내부 스위치는 내장된 인터페이스 모듈 또는 외부 네트워크 모듈에 있는 전면 인터페이스에 연결되어 외부 장치(예: 스위치)에 연결됩니다. 전면 인터페이스의 예로는 Ethernet 1/1, Ethernet 2/4 등이 있습니다. "전면"은 강력한 기술적 정의가 아닙니다. 이 문서에서는 외부 디바이스에 연결된 인터페이스를 백플레인 또는 업링크 인터페이스와 구별하는 데 사용합니다.

백플레인 또는 업링크 - 보안 모듈(SM)을 내부 스위치에 연결하는 내부 인터페이스입니다.
관리 업링크 - 내부 스위치와 애플리케이션 간의 관리 트래픽 경로를 제공하는 Secure Firewall 3100/4200 전용 내부 인터페이스입니다.
관리 인터페이스 - 섀시의 물리적 인터페이스.
데이터 인터페이스 - 트래픽을 전달하는 데 사용되는 애플리케이션에 할당된 인터페이스입니다.

Secure Firewall 3100/4200의 경우 데이터, 관리 및 업링크 인터페이스가 특정 내부 스위치 포트에 매핑됩니다.

FXOS local-mgmt 명령 셸 show portmanager switch status 명령 출력의 출력에서 매핑을 확인할 수 있습니다.

이 예에서 포트 0/18은 백플레인/업링크 인터페이스이며 포트 0/19는 관리 업링크 인터페이스입니다.

firepower-3140# connect local-mgmt
Warning: network service is not available when entering 'connect local-mgmt'
firepower-3140(local-mgmt)# show portmanager switch status
Dev/Port     Mode    Link   Speed  Duplex    Loopback      Autoneg      FEC        Link Scan   Port Manager
---------  --------  -----  -----  ------  -------------  ---------  ----------   -----------  ------------
0/1          SGMII    Up     1G     Full        None        No         None          None       Link-Up
0/2          SGMII    Up     1G     Full        None        No         None          None       Link-Up
0/3          SGMII   Down    1G     Full         n/a        No         None          None      Force-Link-Down
0/4          SGMII   Down    1G     Full         n/a        No         None          None      Force-Link-Down
0/5          SGMII   Down    1G     Full         n/a        No         None          None      Force-Link-Down
0/6          SGMII   Down    1G     Full         n/a        No         None          None      Force-Link-Down
0/7          SGMII   Down    1G     Full         n/a        No         None          None      Force-Link-Down
0/8          SGMII   Down    1G     Full         n/a        No         None          None      Force-Link-Down
0/9          SR_LR   Down    25G    Full         n/a        No         None          None      Force-Link-Down
0/10         SR_LR   Down    25G    Full         n/a        No         None          None      Force-Link-Down
0/11       1000_BaseXDown    1G     Full         n/a        No         None          None      Force-Link-Down
0/12       1000_BaseXDown    1G     Full         n/a        No         None          None      Force-Link-Down
0/13       1000_BaseXDown    1G     Full         n/a        No         None          None      Force-Link-Down
0/14       1000_BaseXDown    1G     Full         n/a        No         None          None      Force-Link-Down
0/15       1000_BaseXDown    1G     Full         n/a        No         None          None      Force-Link-Down
0/16       1000_BaseXDown    1G     Full         n/a        No         None          None      Force-Link-Down
0/17       1000_BaseX Up     1G     Full        None        No         None          None       Link-Up
0/18          KR2     Up     50G    Full        None        No         None          None       Link-Up
0/19          KR      Up     25G    Full        None        No         None          None       Link-Up
0/20          KR      Up     25G    Full        None        No         None          None       Link-Up

이 표에는 Firepower 4100/9300의 백플레인 인터페이스 및 Secure Firewall 3100/4200의 업링크 인터페이스가 나와 있습니다.

플랫폼	지원되는 보안 모듈 수	백플레인/업링크 인터페이스	관리 업링크 인터페이스	매핑된 내부 스위치 포트	매핑된 애플리케이션 인터페이스
Firepower 4100(Firepower 4110/4112 제외)	1	SM1: 이더넷1/9 이더넷1/10	해당 없음	해당 없음	내부 데이터0/0 내부 데이터0/1
Firepower 4110/4112	1	이더넷1/9	해당 없음	해당 없음	내부 데이터0/0 내부 데이터0/1
Firepower 9300	3	SM1: 이더넷1/9 이더넷1/10 SM2: 이더넷1/11 이더넷1/12 SM3: 이더넷1/13 이더넷1/14	해당 없음	해당 없음	내부 데이터0/0 내부 데이터0/1 내부 데이터0/0 내부 데이터0/1 내부 데이터0/0 내부 데이터0/1
보안 방화벽 3100	1	SM1: in_data_uplink1	수신_관리_업링크1	포트 0/18 포트 0/19	내부 데이터0/1 관리1/1
보안 방화벽 4200	1	SM1: in_data_uplink1 SM1: in_data_uplink2(4245만)	수신_관리_업링크1 수신_관리_업링크2	포트 0/11 포트 0/12(4245만) 포트 0/13 포트 0/14	내부 데이터0/1 Internal-Data0/2(4245만) 관리1/1 관리1/2

모듈당 2개의 백플레인 인터페이스가 있는 Firepower 4100/9300 또는 2개의 데이터 업링크 인터페이스가 있는 Secure Firewall 4245의 경우, 내부 스위치 및 모듈의 애플리케이션은 2개의 인터페이스를 통해 트래픽 로드 밸런싱을 수행합니다.

보안 모듈, 보안 엔진 또는 블레이드 - FTD 또는 ASA와 같은 애플리케이션이 설치되는 모듈입니다. Firepower 9300은 최대 3개의 보안 모듈을 지원합니다.
매핑된 애플리케이션 인터페이스 - FTD 또는 ASA와 같은 애플리케이션의 백플레인 또는 업링크 인터페이스 이름

내부 인터페이스를 확인하려면 show interface detail 명령을 사용합니다.

> show interface detail | grep Interface
Interface Internal-Control0/0 "ha_ctl_nlp_int_tap", is up, line protocol is up
  Control Point Interface States:
        Interface number is 6
        Interface config status is active
        Interface state is active
Interface Internal-Data0/0 "", is up, line protocol is up
  Control Point Interface States:
        Interface number is 2
        Interface config status is active
        Interface state is active
Interface Internal-Data0/1 "", is up, line protocol is up
  Control Point Interface States:
        Interface number is 3
        Interface config status is active
        Interface state is active
Interface Internal-Data0/2 "nlp_int_tap", is up, line protocol is up
  Control Point Interface States:
        Interface number is 4
        Interface config status is active
        Interface state is active
Interface Internal-Data0/3 "ccl_ha_nlp_int_tap", is up, line protocol is up
  Control Point Interface States:
        Interface number is 5
        Interface config status is active
        Interface state is active
Interface Internal-Data0/4 "cmi_mgmt_int_tap", is up, line protocol is up
  Control Point Interface States:
        Interface number is 7
        Interface config status is active
        Interface state is active
Interface Port-channel6.666 "", is up, line protocol is up
Interface Ethernet1/1 "diagnostic", is up, line protocol is up
  Control Point Interface States:
        Interface number is 8
        Interface config status is active
        Interface state is active

내부 스위치 운영에 대한 개괄적 개요

Firepower 4100/9300

전달 결정을 내리기 위해 내부 스위치는 인터페이스 VLAN 태그, 즉 포트 VLAN 태그와 가상 네트워크 태그(VN-tag)를 사용합니다.

포트 VLAN 태그는 내부 스위치에서 인터페이스를 식별하는 데 사용됩니다. 스위치는 전면 인터페이스에 제공된 각 인그레스 패킷에 포트 VLAN 태그를 삽입합니다. VLAN 태그는 시스템에서 자동으로 구성되며 수동으로 변경할 수 없습니다. 태그 값은 fxos 명령 셸에서 확인할 수 있습니다.

firepower# connect fxos
…
firepower(fxos)# show run int e1/2
!Command: show running-config interface Ethernet1/2
!Time: Tue Jul 12 22:32:11 2022

version 5.0(3)N2(4.120)

interface Ethernet1/2
  description U: Uplink
  no lldp transmit
  no lldp receive
  no cdp enable
  switchport mode dot1q-tunnel
  switchport trunk native vlan 102
  speed 1000
  duplex full
  udld disable
  no shutdown

VN-tag도 내부 스위치에 의해 삽입되어 패킷을 애플리케이션에 전달하는 데 사용된다. 자동으로 시스템에 의해 구성되며 수동으로 변경할 수 없습니다.

포트 VLAN 태그 및 VN 태그는 애플리케이션과 공유됩니다. 애플리케이션은 각 패킷에 각 이그레스 인터페이스 VLAN 태그와 VN 태그를 삽입합니다. 애플리케이션의 패킷이 백플레인 인터페이스의 내부 스위치에 수신되면 스위치는 이그레스 인터페이스 VLAN 태그와 VN-태그를 읽고 애플리케이션과 이그레스 인터페이스를 식별하고 포트 VLAN 태그와 VN-태그를 스트립한 다음 패킷을 네트워크에 전달합니다.

보안 방화벽 3100/4200

firepower 4100/9300과 마찬가지로, 내부 스위치에서는 포트 VLAN 태그를 사용하여 인터페이스를 식별합니다.

포트 VLAN 태그는 애플리케이션과 공유됩니다. 애플리케이션은 각 패킷에 각 이그레스 인터페이스 VLAN 태그를 삽입합니다. 애플리케이션의 패킷이 업링크 인터페이스의 내부 스위치에 수신되면 스위치는 이그레스 인터페이스 VLAN 태그를 읽고 이그레스 인터페이스를 식별하고 포트 VLAN 태그를 스트립한 다음 패킷을 네트워크로 전달합니다.

패킷 흐름 및 캡처 포인트

Firepower 4100/9300 및 보안 방화벽 3100

firepower 4100/9300 및 Secure Firewall 3100 방화벽은 내부 스위치의 인터페이스에서 패킷 캡처를 지원합니다.

이 그림에서는 섀시 및 애플리케이션 내의 패킷 경로를 따라 패킷 캡처 지점을 보여줍니다.

chassis_app_capture_points_2

캡처 포인트는 다음과 같습니다.

내부 스위치 전면 인터페이스 인그레스 캡처 포인트 전면 인터페이스는 스위치와 같은 피어 디바이스에 연결된 인터페이스입니다.
데이터 플레인 인터페이스 인그레스 캡처 지점
Snort 캡처 포인트
데이터 플레인 인터페이스 이그레스(egress) 캡처 지점
내부 스위치 백플레인 또는 업링크 인그레스 캡처 포인트. 백플레인 또는 업링크 인터페이스가 내부 스위치를 애플리케이션에 연결합니다.

내부 스위치는 인그레스 인터페이스 캡처만 지원합니다. 즉, 네트워크 또는 ASA/FTD 애플리케이션에서 수신된 패킷만 캡처할 수 있습니다. 이그레스 패킷 캡처는 지원되지 않습니다.

보안 방화벽 4200

Secure Firewall 4200 방화벽은 내부 스위치의 인터페이스에서 패킷 캡처를 지원합니다. 이 그림에서는 섀시 및 애플리케이션 내의 패킷 경로를 따라 패킷 캡처 지점을 보여줍니다.

ch_4200_1

캡처 포인트는 다음과 같습니다.

내부 스위치 전면 인터페이스 인그레스 캡처 포인트 전면 인터페이스는 스위치와 같은 피어 디바이스에 연결된 인터페이스입니다.
내부 스위치 백플레인 인터페이스 이그레스 캡처 지점
데이터 플레인 인터페이스 인그레스 캡처 지점
Snort 캡처 포인트
데이터 플레인 인터페이스 이그레스(egress) 캡처 지점
내부 스위치 백플레인 또는 업링크 인그레스 캡처 포인트. 백플레인 또는 업링크 인터페이스가 내부 스위치를 애플리케이션에 연결합니다.
내부 스위치 전면 인터페이스 이그레스 캡처 포인트.

내부 스위치는 선택적으로 양방향(인그레스 및 이그레스) 캡처를 지원합니다. 기본적으로 내부 스위치는 인그레스 방향으로 패킷을 캡처합니다.

컨피그레이션 및 확인 Firepower 4100/9300

Firepower 4100/9300 내부 스위치 캡처는 FCM의 Tools > Packet Capture 또는 FXOS CLI의 scope packet-capture에서 구성할 수 있습니다. 패킷 캡처 옵션에 대한 설명은 Cisco Firepower 4100/9300 FXOS Chassis Manager 컨피그레이션 가이드 또는 Cisco Firepower 4100/9300 FXOS CLI 컨피그레이션 가이드, 문제 해결, 패킷 캡처 섹션을 참조하십시오.

이 시나리오에서는 Firepower 4100/9300 내부 스위치 캡처의 일반적인 활용 사례를 다룹니다.

물리적 또는 포트 채널 인터페이스의 패킷 캡처

FCM 및 CLI를 사용하여 인터페이스 Ethernet1/2 또는 Portchannel1 인터페이스에서 패킷 캡처를 구성하고 확인합니다. 포트 채널 인터페이스의 경우 모든 물리적 멤버 인터페이스를 선택해야 합니다.

토폴로지, 패킷 흐름 및 캡처 포인트

ch_4k_9k_flow_s1_t1_eth1_2_port_all ch_4k_9k_flow_s1_t1_po1_port_all

설정

FCM

FCM에서 다음 단계를 수행하여 인터페이스 Ethernet1/2 또는 Portchannel1에서 패킷 캡처를 구성합니다.

Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)을 사용하여 새 캡처 세션을 생성합니다.

인터페이스 Ethernet1/2를 선택하고 세션 이름을 제공한 다음 Save and Run(저장 및 실행)을 클릭하여 캡처를 활성화합니다.

fcm_s1_t1_eth_1_2_all_save_run

포트 채널 인터페이스의 경우 모든 물리적 멤버 인터페이스를 선택하고 세션 이름을 제공한 다음 Save and Run을 클릭하여 캡처를 활성화합니다.

fcm_s1_t1_po1_all_save_run

FXOS CLI

FXOS CLI에서 다음 단계를 수행하여 인터페이스 Ethernet1/2 또는 Portchannel1에서 패킷 캡처를 구성합니다.

애플리케이션 유형 및 식별자를 식별합니다.

firepower# scope ssa
firepower /ssa # show app-instance
App Name   Identifier Slot ID    Admin State Oper State       Running Version Startup Version Deploy Type Turbo Mode Profile Name Cluster State   Cluster Role
---------- ---------- ---------- ----------- ---------------- --------------- --------------- ----------- ---------- ------------ --------------- ------------
ftd        ftd1       1          Enabled     Online           7.2.0.82        7.2.0.82        Native      No                      Not Applicable  None

포트 채널 인터페이스의 경우 멤버 인터페이스를 식별합니다.

firepower# connect fxos
<output skipped>
firepower(fxos)# show port-channel summary
Flags:  D - Down        P - Up in port-channel (members)
        I - Individual  H - Hot-standby (LACP only)
        s - Suspended   r - Module-removed
        S - Switched    R - Routed
        U - Up (port-channel)
        M - Not in use. Min-links not met
--------------------------------------------------------------------------------
Group Port-       Type     Protocol  Member Ports
      Channel
--------------------------------------------------------------------------------
1     Po1(SU)     Eth      LACP      Eth1/4(P)    Eth1/5(P)

캡처 세션을 생성합니다.

firepower# scope packet-capture
firepower /packet-capture # create session cap1
firepower /packet-capture/session* # create phy-port Eth1/2
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

포트 채널 인터페이스의 경우 각 멤버 인터페이스에 대해 별도의 캡처가 구성됩니다.

firepower# scope packet-capture
firepower /packet-capture # create session cap1
firepower /packet-capture/session* # create phy-port Eth1/4
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # create phy-port Eth1/5
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

확인

FCM

인터페이스 이름을 확인하고 작동 상태가 작동 중인지, 파일 크기(바이트)가 증가하는지 확인합니다.

fcm_s1_t1_eth_1_2_pcap_verify

멤버 인터페이스가 Ethernet1/4 및 Ethernet1/5인 Portchannel1:

fcm_s1_t1_po1_pcap_verify

FXOS CLI

scope packet-capture에서 캡처 세부 정보를 확인합니다.

firepower# scope packet-capture
firepower /packet-capture # show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 2
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-2-0.pcap
    Pcapsize: 75136  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

멤버 인터페이스가 Ethernet1/4 및 Ethernet1/5인 포트 채널 1:

firepower# scope packet-capture
firepower /packet-capture # show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 4
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-4-0.pcap
    Pcapsize: 310276  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

    Slot Id: 1
    Port Id: 5
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-5-0.pcap
    Pcapsize: 160  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

캡처 파일 수집

Firepower 4100/9300 내부 스위치 캡처 파일 수집 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 Ethernet1/2에 대한 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s1_t1_eth1_2_1

두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.

pcap_s1_t1_eth1_2_2

Portchannel1 멤버 인터페이스에 대한 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Portchannel1을 식별하는 추가 포트 VLAN 태그(1001)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s1_t1_po1_1

두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Portchannel1을 식별하는 추가 포트 VLAN 태그(1001)를 삽입합니다.

pcap_s1_t1_po1_2

설명

전면 인터페이스에서 패킷 캡처가 구성된 경우, 스위치는 각 패킷을 동시에 두 번 캡처합니다.

포트 VLAN 태그를 삽입한 후
VN 태그를 삽입한 후

연산 순서에 따라 VN 태그는 포트 VLAN 태그 삽입보다 늦은 단계에서 삽입이 된다. 그러나 캡처 파일에서 VN 태그가 있는 패킷은 포트 VLAN 태그가 있는 패킷보다 먼저 표시됩니다.

이 표에는 작업이 요약되어 있습니다.

작업	캡처 지점	캡처된 패킷의 내부 포트 VLAN	방향	캡처된 트래픽
인터페이스 Ethernet1/2에서 패킷 캡처 구성 및 확인	이더넷1/2	102	인그레스 전용	호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청
멤버 인터페이스 Ethernet1/4 및 Ethernet1/5를 사용하여 인터페이스 Portchannel1에서 패킷 캡처 구성 및 확인	이더넷1/4 이더넷1/5	1001	인그레스 전용	호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

백플레인 인터페이스의 패킷 캡처

FCM 및 CLI를 사용하여 백플레인 인터페이스에서 패킷 캡처를 구성하고 확인합니다.

토폴로지, 패킷 흐름 및 캡처 포인트

설정

FCM

FCM에서 다음 단계를 수행하여 백플레인 인터페이스의 패킷 캡처를 구성합니다.

Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)을 사용하여 새 캡처 세션을 생성합니다.

모든 백플레인 인터페이스의 패킷을 캡처하려면 드롭다운 목록에서 애플리케이션을 선택한 다음 All Backplane Ports(모든 백플레인 포트)를 선택합니다. 또는 특정 백플레인 인터페이스를 선택합니다. 이 경우 백플레인 인터페이스 Ethernet1/9 및 Ethernet1/10을 사용할 수 있습니다. 캡처를 활성화하려면 Session Name(세션 이름)을 입력하고 Save and Run(저장 및 실행)을 클릭합니다.

fcm_s2_t1_bckp_save_run

FXOS CLI

FXOS CLI에서 다음 단계를 수행하여 백플레인 인터페이스의 패킷 캡처를 구성합니다.

애플리케이션 유형 및 식별자를 식별합니다.

firepower# scope ssa
firepower /ssa# show app-instance
App Name   Identifier Slot ID    Admin State Oper State       Running Version Startup Version Deploy Type Turbo Mode Profile Name Cluster State   Cluster Role
---------- ---------- ---------- ----------- ---------------- --------------- --------------- ----------- ---------- ------------ --------------- ------------
ftd        ftd1       1          Enabled     Online           7.2.0.82        7.2.0.82        Native      No                      Not Applicable  None

캡처 세션을 생성합니다.

firepower# scope packet-capture
firepower /packet-capture # create session cap1
firepower /packet-capture/session* # create phy-port Eth1/9
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* #  create phy-port Eth1/10
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

확인

FCM

인터페이스 이름을 확인하고 작동 상태가 작동 중인지, 파일 크기(바이트)가 증가하는지 확인합니다.

fcm_s2_t1_bckp_pcap_verify

FXOS CLI

scope packet-capture에서 캡처 세부 정보를 확인합니다.

firepower# scope packet-capture
firepower /packet-capture #  show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 10
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-10-0.pcap
    Pcapsize: 1017424  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

    Slot Id: 1
    Port Id: 9
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-9-0.pcap
    Pcapsize: 1557432  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

캡처 파일 수집

Firepower 4100/9300 내부 스위치 캡처 파일 수집 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 캡처 파일을 엽니다. 백플레인 인터페이스가 여러 개인 경우 각 백플레인 인터페이스의 모든 캡처 파일을 열어야 합니다. 이 경우 패킷은 백플레인 인터페이스 Ethernet1/9에서 캡처됩니다.

첫 번째 및 두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

각 ICMP 에코 요청 패킷이 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 이그레스 인터페이스 Ethernet1/3을 식별하는 추가 포트 VLAN 태그(103)를 삽입한다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s2_t1_eth1_9_1 pcap_s2_t1_eth1_9_2

세 번째 및 네 번째 패킷을 선택하고 핵심 사항을 확인합니다.

각 ICMP 에코 회신이 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 이그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s2_t1_eth1_9_3

설명

백플레인 인터페이스에서 패킷 캡처가 구성된 경우 스위치는 각 패킷을 동시에 두 번 캡처합니다. 이 경우, 내부 스위치는 보안 모듈의 애플리케이션이 포트 VLAN 태그 및 VN 태그와 함께 이미 태깅한 패킷을 수신합니다. VLAN 태그는 내부 섀시에서 네트워크로 패킷을 전달하는 데 사용하는 이그레스 인터페이스를 식별합니다. ICMP 에코 요청 패킷의 VLAN 태그 103은 이그레스 인터페이스로 Ethernet1/3을 식별하는 반면, ICMP 에코 응답 패킷의 VLAN 태그 102는 이그레스 인터페이스로 Ethernet1/2를 식별합니다. 내부 스위치는 패킷이 네트워크로 전달되기 전에 VN 태그 및 내부 인터페이스 VLAN 태그를 제거합니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

캡처된 패킷의 내부 포트 VLAN

방향

캡처된 트래픽

백플레인 인터페이스에서 패킷 캡처 구성 및 확인

백플레인 인터페이스

102

103

인그레스 전용

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

호스트 198.51.100.100에서 호스트 192.0.2.100으로 ICMP 에코 응답

애플리케이션 및 애플리케이션 포트에서 패킷 캡처

사용자가 애플리케이션 캡처 방향을 지정하는 경우 애플리케이션 또는 애플리케이션 포트 패킷 캡처는 항상 백플레인 인터페이스에서, 또한 전면 인터페이스에서 구성됩니다.

주로 두 가지 활용 사례가 있습니다.

특정 전면 인터페이스를 떠나는 패킷에 대해 백플레인 인터페이스의 패킷 캡처를 구성합니다. 예를 들어, Ethernet1/2 인터페이스를 떠나는 패킷에 대해 백플레인 인터페이스 Ethernet1/9에서 패킷 캡처를 구성합니다.
특정 전면 인터페이스 및 백플레인 인터페이스에서 동시 패킷 캡처를 구성합니다. 예를 들어, 인터페이스 Ethernet1/2를 떠나는 패킷에 대해 인터페이스 Ethernet1/2 및 백플레인 인터페이스 Ethernet1/9에서 동시 패킷 캡처를 구성합니다.

이 섹션에서는 두 가지 사용 사례를 다룹니다.

작업 1

FCM 및 CLI를 사용하여 백플레인 인터페이스에서 패킷 캡처를 구성하고 확인합니다. 애플리케이션 포트 Ethernet1/2가 이그레스 인터페이스로 식별되는 패킷이 캡처됩니다. 이 경우 ICMP 응답이 캡처됩니다.

토폴로지, 패킷 흐름 및 캡처 포인트

설정

FCM

FCM에서 다음 단계를 수행하여 FTD 애플리케이션 및 애플리케이션 포트 Ethernet1/2에서 패킷 캡처를 구성합니다.

Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)을 사용하여 새 캡처 세션을 생성합니다.

Application Port(애플리케이션 포트) 드롭다운 목록에서 애플리케이션 Ethernet1/2를 선택하고 Application Capture Direction(애플리케이션 캡처 방향)에서 Egress Packet(이그레스 패킷)을 선택합니다. 캡처를 활성화하려면 Session Name(세션 이름)을 입력하고 Save and Run(저장 및 실행)을 클릭합니다.

fcm_s3_t2_bckp_et1_2_egress_save_run

FXOS CLI

FXOS CLI에서 다음 단계를 수행하여 백플레인 인터페이스의 패킷 캡처를 구성합니다.

애플리케이션 유형 및 식별자를 식별합니다.

firepower# scope ssa
firepower /ssa#  show app-instance
App Name   Identifier Slot ID    Admin State Oper State       Running Version Startup Version Deploy Type Turbo Mode Profile Name Cluster State   Cluster Role
---------- ---------- ---------- ----------- ---------------- --------------- --------------- ----------- ---------- ------------ --------------- ------------
ftd        ftd1       1          Enabled     Online           7.2.0.82        7.2.0.82        Native      No                      Not Applicable  None

캡처 세션을 생성합니다.

firepower# scope packet-capture
firepower /packet-capture # create session cap1
firepower /packet-capture/session* # create app-port 1 l12 Ethernet1/2 ftd
firepower /packet-capture/session/app-port* # set app-identifier ftd1
firepower /packet-capture/session/app-port* # set filter ""
firepower /packet-capture/session/app-port* # set subinterface 0
firepower /packet-capture/session/app-port* # up
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

확인

FCM

인터페이스 이름을 확인하고 작동 상태가 작동 중인지, 파일 크기(바이트)가 증가하는지 확인합니다.

fcm_s3_t1_bckp_pcap_verify

FXOS CLI

scope packet-capture에서 캡처 세부 정보를 확인합니다.

firepower# scope packet-capture
firepower /packet-capture #  show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Application ports involved in Packet Capture:
    Slot Id: 1
    Link Name: l12
    Port Name: Ethernet1/2
    App Name: ftd
    Sub Interface: 0
    Application Instance Identifier: ftd1

Application ports resolved to:
    Name: vnic1
    Eq Slot Id: 1
    Eq Port Id: 9
    Pcapfile: /workspace/packet-capture/session-1/cap1-vethernet-1036.pcap
    Pcapsize: 53640  bytes
    Vlan: 102
    Filter:

    Name: vnic2
    Eq Slot Id: 1
    Eq Port Id: 10
    Pcapfile: /workspace/packet-capture/session-1/cap1-vethernet-1175.pcap
    Pcapsize: 1824  bytes
    Vlan: 102
    Filter:

캡처 파일 수집

Firepower 4100/9300 내부 스위치 캡처 파일 수집 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 캡처 파일을 엽니다. 여러 백플레인 인터페이스의 경우 각 백플레인 인터페이스에 대한 모든 캡처 파일을 열어야 합니다. 이 경우 패킷은 백플레인 인터페이스 Ethernet1/9에서 캡처됩니다.

첫 번째 및 두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

각 ICMP 에코 회신이 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 이그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s3_t1_eth1_9_1 pcap_s3_t1_eth1_9_2

설명

이 경우 포트 VLAN 태그가 102인 Ethernet1/2는 ICMP 에코 응답 패킷의 이그레스 인터페이스입니다.

애플리케이션 캡처 방향이 캡처 옵션에서 이그레스로 설정된 경우 이더넷 헤더에 포트 VLAN 태그 102가 있는 패킷은 인그레스 방향의 백플레인 인터페이스에서 캡처됩니다.

이 표에는 작업이 요약되어 있습니다.

작업	캡처 지점	캡처된 패킷의 내부 포트 VLAN	방향	캡처된 트래픽
애플리케이션 및 애플리케이션 포트 Ethernet1/2에서 캡처 구성 및 확인	백플레인 인터페이스	102	인그레스 전용	호스트 198.51.100.100에서 호스트 192.0.2.100으로 ICMP 에코 응답

작업 2

FCM 및 CLI를 사용하여 백플레인 인터페이스 및 전면 인터페이스 Ethernet1/2에서 패킷 캡처를 구성하고 확인합니다.

동시 패킷 캡처가 다음 위치에 구성됩니다.

전면 인터페이스 - 인터페이스 Ethernet1/2에 포트 VLAN 102가 있는 패킷이 캡처됩니다. 캡처된 패킷은 ICMP 에코 요청입니다.
백플레인 인터페이스 - Ethernet1/2가 이그레스 인터페이스로 식별되는 패킷 또는 포트 VLAN 102의 패킷이 캡처됩니다. 캡처된 패킷은 ICMP 에코 응답입니다.

토폴로지, 패킷 흐름 및 캡처 포인트

ch_4k_9k_flow_s3_t1_eth1_2_port_all

설정

FCM

FCM에서 다음 단계를 수행하여 FTD 애플리케이션 및 애플리케이션 포트 Ethernet1/2에서 패킷 캡처를 구성합니다.

Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)을 사용하여 새 캡처 세션을 생성합니다.

Application Port(애플리케이션 포트) 드롭다운 목록에서 FTD 애플리케이션 Ethernet1/2를 선택하고 Application Capture Direction(애플리케이션 캡처 방향)에서 All Packets(모든 패킷)를 선택합니다. 캡처를 활성화하려면 Session Name(세션 이름)을 입력하고 Save and Run(저장 및 실행)을 클릭합니다.

fcm_s3_t2_bckp_et1_2_all_save_run

FXOS CLI

FXOS CLI에서 다음 단계를 수행하여 백플레인 인터페이스의 패킷 캡처를 구성합니다.

애플리케이션 유형 및 식별자를 식별합니다.

firepower# scope ssa
firepower /ssa#  show app-instance
App Name   Identifier Slot ID    Admin State Oper State       Running Version Startup Version Deploy Type Turbo Mode Profile Name Cluster State   Cluster Role
---------- ---------- ---------- ----------- ---------------- --------------- --------------- ----------- ---------- ------------ --------------- ------------
ftd        ftd1       1          Enabled     Online           7.2.0.82        7.2.0.82        Native      No                      Not Applicable  None

캡처 세션을 생성합니다.

firepower# scope packet-capture
firepower /packet-capture # create session cap1
firepower /packet-capture/session* # create phy-port eth1/2
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # exit
firepower /packet-capture/session* # create app-port 1 link12 Ethernet1/2 ftd
firepower /packet-capture/session/app-port* # set app-identifier ftd1
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session # commit

확인

FCM

인터페이스 이름을 확인하고 작동 상태가 작동 중인지, 파일 크기(바이트)가 증가하는지 확인합니다.

fcm_s3_t2_bckp_eth_1_2_pcap_verify

FXOS CLI

scope packet-capture에서 캡처 세부 정보를 확인합니다.

firepower# scope packet-capture
firepower /packet-capture #  show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 2
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-2-0.pcap
    Pcapsize: 410444  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

Application ports involved in Packet Capture:
    Slot Id: 1
    Link Name: link12
    Port Name: Ethernet1/2
    App Name: ftd
    Sub Interface: 0
    Application Instance Identifier: ftd1

Application ports resolved to:
    Name: vnic1
    Eq Slot Id: 1
    Eq Port Id: 9
    Pcapfile: /workspace/packet-capture/session-1/cap1-vethernet-1036.pcap
    Pcapsize: 128400  bytes
    Vlan: 102
    Filter:

    Name: vnic2
    Eq Slot Id: 1
    Eq Port Id: 10
    Pcapfile: /workspace/packet-capture/session-1/cap1-vethernet-1175.pcap
    Pcapsize: 2656  bytes
    Vlan: 102
    Filter:

캡처 파일 수집

Firepower 4100/9300 내부 스위치 캡처 파일 수집 섹션의 단계를 수행합니다.

캡처 파일 분석

인터페이스 Ethernet1/2에 대한 캡처 파일을 열고 첫 번째 패킷을 선택한 다음 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s3_t2_eth1_2_1

두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.

pcap_s3_t2_eth1_2_2

인터페이스 Ethernet1/9의 캡처 파일을 열고 첫 번째 및 두 번째 패킷을 선택한 다음 핵심 사항을 확인합니다.

각 ICMP 에코 회신이 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 이그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s3_t2_eth1_9_1 pcap_s3_t2_eth1_9_2

설명

Application Capture Direction의 All Packets 옵션을 선택한 경우 선택한 애플리케이션 포트 Ethernet1/2와 관련된 2개의 동시 패킷 캡처가 구성됩니다. 전면 인터페이스 Ethernet1/2의 캡처 및 선택한 백플레인 인터페이스의 캡처.

전면 인터페이스에서 패킷 캡처가 구성된 경우, 스위치는 각 패킷을 동시에 두 번 캡처합니다.

포트 VLAN 태그를 삽입한 후
VN 태그를 삽입한 후

연산 순서에 따라 VN 태그는 포트 VLAN 태그 삽입보다 늦은 단계에서 삽입이 된다. 그러나 캡처 파일에서 VN 태그가 있는 패킷은 포트 VLAN 태그가 있는 패킷보다 먼저 표시됩니다. 이 예에서 ICMP 에코 요청 패킷의 VLAN 태그(102)는 Ethernet1/2를 인그레스 인터페이스로 식별합니다.

백플레인 인터페이스에서 패킷 캡처가 구성된 경우 스위치는 각 패킷을 동시에 두 번 캡처합니다. 내부 스위치는 보안 모듈의 애플리케이션이 포트 VLAN 태그 및 VN 태그와 함께 이미 태깅한 패킷을 수신합니다. 포트 VLAN 태그는 내부 섀시에서 네트워크로 패킷을 전달하는 데 사용하는 이그레스 인터페이스를 식별합니다. 이 예에서 ICMP 에코 응답 패킷의 VLAN 태그 102는 이그레스 인터페이스로 Ethernet1/2를 식별합니다.

내부 스위치는 패킷이 네트워크로 전달되기 전에 VN 태그 및 내부 인터페이스 VLAN 태그를 제거합니다.

이 표에는 작업이 요약되어 있습니다.

작업	캡처 지점	캡처된 패킷의 내부 포트 VLAN	방향	캡처된 트래픽
애플리케이션 및 애플리케이션 포트 Ethernet1/2에서 캡처 구성 및 확인	백플레인 인터페이스	102	인그레스 전용	호스트 198.51.100.100에서 호스트 192.0.2.100으로 ICMP 에코 응답
애플리케이션 및 애플리케이션 포트 Ethernet1/2에서 캡처 구성 및 확인	인터페이스 Ethernet1/2	102	인그레스 전용	호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

물리적 또는 포트 채널 인터페이스의 하위 인터페이스에서 패킷 캡처

FCM 및 CLI를 사용하여 하위 인터페이스 Ethernet1/2.205 또는 포트 채널 하위 인터페이스 Portchannel1.207에서 패킷 캡처를 구성하고 확인합니다. 하위 인터페이스의 하위 인터페이스 및 캡처는 컨테이너 모드의 FTD 응용 프로그램에 대해서만 지원됩니다. 이 경우 Ethernet1/2.205 및 Portchannel1.207에서 패킷 캡처가 구성됩니다.

토폴로지, 패킷 흐름 및 캡처 포인트

ch_4k_9k_flow_s5_t1_eth1_2_205_1 ch_4k_9k_flow_s5_t1_po1_207_2

설정

FCM

FCM에서 다음 단계를 수행하여 FTD 애플리케이션 및 애플리케이션 포트 Ethernet1/2에서 패킷 캡처를 구성합니다.

Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)을 사용하여 새 캡처 세션을 생성합니다.

특정 애플리케이션 인스턴스 ftd1, 하위 인터페이스 Ethernet1/2.205를 선택하고 세션 이름을 제공한 다음 Save and Run을 클릭하여 캡처를 활성화합니다.

fcm_s5_t1_bckp_et1_2_205_1_save_run

3. 포트 채널 하위 인터페이스의 경우 Cisco 버그 ID 때문에 CSCvq33119 하위 인터페이스가 FCM에 표시되지 않습니다. FXOS CLI를 사용하여 포트 채널 하위 인터페이스에서 캡처를 구성합니다.

FXOS CLI

FXOS CLI에서 다음 단계를 수행하여 하위 인터페이스 Ethernet1/2.205 및 Portchannel1.207에서 패킷 캡처를 구성합니다.

애플리케이션 유형 및 식별자를 식별합니다.

firepower# scope ssa
firepower /ssa #  show app-instance
App Name   Identifier Slot ID    Admin State Oper State       Running Version Startup Version Deploy Type Turbo Mode Profile Name Cluster State   Cluster Role
---------- ---------- ---------- ----------- ---------------- --------------- --------------- ----------- ---------- ------------ --------------- ------------
ftd        ftd1       1          Enabled     Online           7.2.0.82        7.2.0.82        Container   No         RP20         Not Applicable  None
ftd        ftd2       1          Enabled     Online           7.2.0.82        7.2.0.82        Container   No         RP20         Not Applicable  None

포트 채널 인터페이스의 경우 멤버 인터페이스를 식별합니다.

firepower# connect fxos
<output skipped>
firepower(fxos)# show port-channel summary
Flags:  D - Down        P - Up in port-channel (members)
        I - Individual  H - Hot-standby (LACP only)
        s - Suspended   r - Module-removed
        S - Switched    R - Routed
        U - Up (port-channel)
        M - Not in use. Min-links not met
--------------------------------------------------------------------------------
Group Port-       Type     Protocol  Member Ports
      Channel
--------------------------------------------------------------------------------
1     Po1(SU)     Eth      LACP      Eth1/3(P)    Eth1/3(P)

캡처 세션을 생성합니다.

firepower# scope packet-capture
firepower /packet-capture # create session cap1
firepower /packet-capture/session* # create phy-port Eth1/2
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # set subinterface 205
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

포트 채널 하위 인터페이스의 경우 각 포트 채널 멤버 인터페이스에 대한 패킷 캡처를 생성합니다.

firepower#  scope packet-capture
firepower /packet-capture # create filter vlan207
firepower /packet-capture/filter* # set ovlan 207
firepower /packet-capture/filter* # up
firepower /packet-capture* # create session cap1
firepower /packet-capture/session*  create phy-port Eth1/3
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # set subinterface 207
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # create phy-port Eth1/4
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # set subinterface 207
firepower /packet-capture/session/phy-port* # up
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

확인

FCM

인터페이스 이름을 확인하고 작동 상태가 작동 중인지, 파일 크기(바이트)가 증가하는지 확인합니다.

fcm_s5_t1_eth_1_2_205_1

FXOS CLI에 구성된 포트 채널 하위 인터페이스 캡처도 FCM에서 볼 수 있습니다. 그러나 다음과 같은 경우에는 편집할 수 없습니다.

fcm_s5_t1_po1_207_1

FXOS CLI

scope packet-capture에서 캡처 세부 정보를 확인합니다.

firepower# scope packet-capture
firepower /packet-capture # show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 2
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-2-0.pcap
    Pcapsize: 9324  bytes
    Filter:
    Sub Interface: 205
    Application Instance Identifier: ftd1
    Application Name: ftd

멤버 인터페이스가 Ethernet1/3 및 Ethernet1/4인 포트 채널 1:

firepower# scope packet-capture
firepower /packet-capture # show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 3
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-3-0.pcap
    Pcapsize: 160  bytes
    Filter:
    Sub Interface: 207
    Application Instance Identifier: ftd1
    Application Name: ftd
    Slot Id: 1
    Port Id: 4
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-4-0.pcap
    Pcapsize: 624160  bytes
    Filter:
    Sub Interface: 207
    Application Instance Identifier: ftd1
    Application Name: ftd

캡처 파일 수집

Firepower 4100/9300 내부 스위치 캡처 파일 수집 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 리더 애플리케이션을 사용하여 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에는 VLAN 태그 205가 있습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s5_t1_eth1_2_205_1

두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에는 VLAN 태그 205가 있습니다.

pcap_s5_t1_eth1_2_205_2

이제 Portchannel1.207에 대한 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에는 VLAN 태그 207이 있습니다.
내부 스위치는 인그레스 인터페이스 Portchannel1을 식별하는 추가 포트 VLAN 태그(1001)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s5_t1_po1_207_1

두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에는 VLAN 태그 207이 있습니다.

pcap_s5_t1_po1_207_2

설명

전면 인터페이스에서 패킷 캡처가 구성된 경우, 스위치는 각 패킷을 동시에 두 번 캡처합니다.

포트 VLAN 태그를 삽입한 후
VN 태그를 삽입한 후

연산 순서에 따라 VN 태그는 포트 VLAN 태그 삽입보다 늦은 단계에서 삽입이 된다. 그러나 캡처 파일에서 VN 태그가 있는 패킷은 포트 VLAN 태그가 있는 패킷보다 먼저 표시됩니다. 또한 하위 인터페이스의 경우 캡처 파일에서 모든 초 패킷은 포트 VLAN 태그를 포함하지 않습니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

캡처된 패킷의 내부 포트 VLAN

방향

캡처된 트래픽

하위 인터페이스 Ethernet1/2.205에서 패킷 캡처 구성 및 확인

이더넷1/2.205

102

인그레스 전용

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

멤버 인터페이스 Ethernet1/3 및 Ethernet1/4를 사용하여 Portchannel1 하위 인터페이스에서 패킷 캡처 구성 및 확인

이더넷1/3

이더넷1/4

1001

인그레스 전용

192.168.207.100에서 호스트 192.168.207.102로의 ICMP 에코 요청

패킷 캡처 필터

FCM 및 CLI를 사용하여 Ethernet1/2 인터페이스에서 필터를 사용하여 패킷 캡처를 구성하고 확인합니다.

토폴로지, 패킷 흐름 및 캡처 포인트

ch_4k_9k_flow_s4_t1_eth1_2_1

설정

FCM

FCM에서 다음 단계를 수행하여 호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청 패킷에 대한 캡처 필터를 구성하고 이를 인터페이스 Ethernet1/2의 패킷 캡처에 적용합니다.

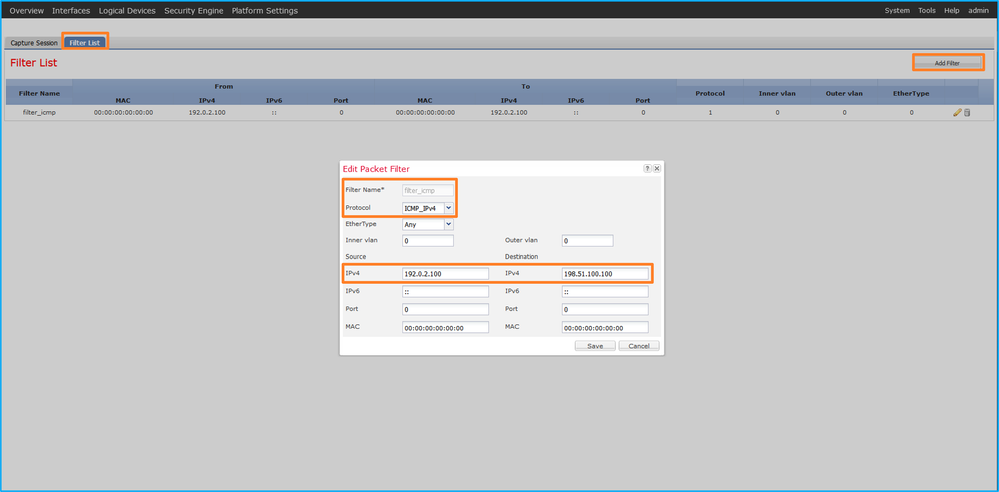

Tools(툴) > Packet Capture(패킷 캡처) > Filter List(필터 목록) > Add Filter(필터 추가)를 사용하여 캡처 필터를 생성합니다.
Filter Name(필터 이름), Protocol(프로토콜), Source IPv4(소스 IPv4), Destination IPv4(대상 IPv4)를 지정하고 Save(저장)를 클릭합니다.

Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)을 사용하여 새 캡처 세션을 생성합니다.

Ethernet1/2를 선택하고 Session Name(세션 이름)을 입력한 다음 캡처 필터를 적용하고 Save and Run(저장 및 실행)을 클릭하여 캡처를 활성화합니다.

fcm_s4_t1_filter_icmp_eth1_2_save_run

FXOS CLI

FXOS CLI에서 다음 단계를 수행하여 백플레인 인터페이스의 패킷 캡처를 구성합니다.

애플리케이션 유형 및 식별자를 식별합니다.

firepower# scope ssa
firepower /ssa#  show app-instance
App Name   Identifier Slot ID    Admin State Oper State       Running Version Startup Version Deploy Type Turbo Mode Profile Name Cluster State   Cluster Role
---------- ---------- ---------- ----------- ---------------- --------------- --------------- ----------- ---------- ------------ --------------- ------------
ftd        ftd1       1          Enabled     Online           7.2.0.82        7.2.0.82        Native      No                      Not Applicable  None

2. https://www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml에서 IP 프로토콜 번호를 확인합니다. 이 경우 ICMP 프로토콜 번호는 1입니다.

3. 캡처 세션을 생성합니다.

firepower# scope packet-capture
firepower /packet-capture # create filter filter_icmp
firepower /packet-capture/filter* # set destip 198.51.100.100
firepower /packet-capture/filter* # set protocol 1
firepower /packet-capture/filter* # set srcip 192.0.2.100
firepower /packet-capture/filter* # exit
firepower /packet-capture* # create session cap1
firepower /packet-capture/session* # create phy-port Ethernet1/2
firepower /packet-capture/session/phy-port* # set app ftd
firepower /packet-capture/session/phy-port* # set app-identifier ftd1
firepower /packet-capture/session/phy-port* # set filter filter_icmp
firepower /packet-capture/session/phy-port* # exit
firepower /packet-capture/session* # enable
firepower /packet-capture/session* # commit
firepower /packet-capture/session #

확인

FCM

인터페이스 이름을 확인하고 작동 상태가 작동 중인지, 파일 크기(바이트)가 증가하는지 확인합니다.

인터페이스 이름, 필터, 작동 상태를 확인하고 파일 크기(바이트)가 증가하는지 확인합니다. Tools(툴) > Packet Capture(패킷 캡처) > Capture Session(캡처 세션)에서 확인할 수 있습니다^.

fcm_s4_t1_eth_1_2_pcap_verify

FXOS CLI

scope packet-capture에서 캡처 세부 정보를 확인합니다.

firepower# scope packet-capture
firepower /packet-capture # show filter detail

Configure a filter for packet capture:
    Name: filter_icmp
    Protocol: 1
    Ivlan: 0
    Ovlan: 0
    Src Ip: 192.0.2.100
    Dest Ip: 198.51.100.100
    Src MAC: 00:00:00:00:00:00
    Dest MAC: 00:00:00:00:00:00
    Src Port: 0
    Dest Port: 0
    Ethertype: 0
    Src Ipv6: ::
    Dest Ipv6: ::
firepower /packet-capture # show session cap1

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Enabled
    Oper State: Up
    Oper State Reason: Active
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 2
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-2-0.pcap
    Pcapsize: 213784  bytes
    Filter: filter_icmp
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

캡처 파일 수집

Firepower 4100/9300 내부 스위치 캡처 파일 수집 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 리더 애플리케이션을 사용하여 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.
내부 스위치는 추가 VN 태그를 삽입합니다.

pcap_s4_t1_eth1_2_1

두 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다. 각 패킷은 캡처되어 2번 표시됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.
내부 스위치는 인그레스 인터페이스 Ethernet1/2를 식별하는 추가 포트 VLAN 태그(102)를 삽입합니다.

pcap_s4_t1_eth1_2_2

설명

전면 인터페이스에서 패킷 캡처가 구성된 경우, 스위치는 각 패킷을 동시에 두 번 캡처합니다.

포트 VLAN 태그를 삽입한 후
VN 태그를 삽입한 후

캡처 필터를 적용하면 인그레스 방향의 필터와 일치하는 패킷만 캡처됩니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

캡처된 패킷의 내부 포트 VLAN

방향

사용자 필터

캡처된 트래픽

전면 인터페이스 Ethernet1/2에서 필터를 사용하여 패킷 캡처를 구성하고 확인합니다.

이더넷1/2

102

인그레스 전용

프로토콜: ICMP

출처:192.0.2.100

대상: 198.51.100.100

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

firepower 4100/9300 내부 스위치 캡처 파일 수집

FCM

FCM에서 다음 단계를 수행하여 내부 스위치 캡처 파일을 수집합니다.

활성 캡처를 중지하려면 Disable Session(세션 비활성화) 버튼을 클릭합니다.

fcm_cap_stop

작동 상태가 DOWN - Session_Admin_Shut:

Download(다운로드)를 클릭하여 캡처 파일을 다운로드합니다.

fcm_cap_download

포트 채널 인터페이스의 경우 각 멤버 인터페이스에 대해 이 단계를 반복합니다.

FXOS CLI

캡처 파일을 수집하려면 FXOS CLI에서 다음 단계를 수행합니다.

활성 캡처를 중지합니다.

firepower# scope packet-capture
firepower /packet-capture # scope session cap1
firepower /packet-capture/session # disable
firepower /packet-capture/session* # commit
firepower /packet-capture/session # up
firepower /packet-capture # show session cap1 detail

Traffic Monitoring Session:
    Packet Capture Session Name: cap1
    Session: 1
    Admin State: Disabled
    Oper State: Down
    Oper State Reason: Admin Disable
    Config Success: Yes
    Config Fail Reason:
    Append Flag: Overwrite
    Session Mem Usage: 256  MB
    Session Pcap Snap Len: 1518  Bytes
    Error Code: 0
    Drop Count: 0

Physical ports involved in Packet Capture:
    Slot Id: 1
    Port Id: 2
    Pcapfile: /workspace/packet-capture/session-1/cap1-ethernet-1-2-0.pcap
    Pcapsize: 115744  bytes
    Filter:
    Sub Interface: 0
    Application Instance Identifier: ftd1
    Application Name: ftd

local-mgmt 명령 범위에서 캡처 파일을 업로드합니다.

firepower# connect local-mgmt
firepower(local-mgmt)# copy /packet-capture/session-1/cap1-ethernet-1-2-0.pcap ?
  ftp:        Dest File URI
  http:       Dest File URI
  https:      Dest File URI
  scp:        Dest File URI
  sftp:       Dest File URI
  tftp:       Dest File URI
  usbdrive:   Dest File URI
  volatile:   Dest File URI
  workspace:  Dest File URI

firepower(local-mgmt)# copy /packet-capture/session-1/cap1-ethernet-1-2-0.pcap ftp://ftpuser@10.10.10.1/cap1-ethernet-1-2-0.pcap
Password:

포트 채널 인터페이스의 경우 각 멤버 인터페이스의 캡처 파일을 복사합니다.

지침, 제한 사항 및 모범 사례 내부 스위치 패킷 캡처

Firepower 4100/9300 내부 스위치 캡처와 관련된 지침 및 제한 사항에 대해서는 Cisco Firepower 4100/9300 FXOS Chassis Manager Configuration Guide 또는 Cisco Firepower 4100/9300 FXOS CLI Configuration Guide의 문제 해결 장, 섹션 패킷 캡처를 참조하십시오.

다음은 TAC 사례에서 패킷 캡처 사용을 기반으로 한 모범 사례 목록입니다.

지침 및 제한 사항에 유의하십시오.
모든 포트 채널 멤버 인터페이스에서 패킷을 캡처하고 모든 캡처 파일을 분석합니다.
캡처 필터를 사용합니다.
캡처 필터가 구성된 경우 NAT가 패킷 IP 주소에 미치는 영향을 고려하십시오.
기본값인 1518바이트와 다를 경우 프레임 크기를 지정하는 스냅 길이를 늘리거나 줄입니다. 크기가 작으면 캡처된 패킷의 수가 증가하고, 그 반대의 경우도 마찬가지입니다.
필요에 따라 버퍼 크기를 조정합니다.
FCM 또는 FXOS CLI의 삭제 횟수에 유의하십시오. 버퍼 크기 제한에 도달하면 드롭 카운트 카운터가 증가합니다.
Wireshark의 !vntag 필터를 사용하여 VN-tag 없이 패킷만 표시합니다. 이 기능은 전면 인터페이스 패킷 캡처 파일에서 VN 태그가 지정된 패킷을 숨기는 데 유용합니다.
Wireshark에서 frame.number&1 필터를 사용하여 홀수 프레임만 표시합니다. 이는 백플레인 인터페이스 패킷 캡처 파일에서 중복 패킷을 숨기는 데 유용합니다.
TCP와 같은 프로토콜의 경우 Wireshark는 기본적으로 특정 조건의 패킷을 다른 색으로 표시하는 색상화 규칙을 적용합니다. 캡처 파일의 중복 패킷으로 인해 내부 스위치 캡처가 발생하는 경우 패킷이 오탐으로 채색되고 표시될 수 있습니다. 패킷 캡처 파일을 분석하고 필터를 적용하는 경우 표시된 패킷을 새 파일로 내보내고 대신 새 파일을 엽니다.

컨피그레이션 및 확인 보안 방화벽 3100/4200

Firepower 4100/9300과 달리 Secure Firewall 3100/4200의 내부 스위치는 capture <name> switch 명령을 통해 애플리케이션 명령줄 인터페이스에 구성되며, switch 옵션은 캡처가 내부 스위치에 구성되도록 지정합니다.

다음은 switch 옵션을 사용하는 capture 명령입니다.

> capture cap_sw switch ?
  buffer         Configure size of capture buffer, default is 256MB
  ethernet-type  Capture Ethernet packets of a particular type, default is IP
  interface      Capture packets on a specific interface
  ivlan          Inner Vlan
  match          Capture packets based on match criteria
  ovlan          Outer Vlan
  packet-length  Configure maximum length to save from each packet, default is
                 64 bytes
  real-time      Display captured packets in real-time. Warning: using this
                 option with a slow console connection may result in an
                 excessive amount of non-displayed packets due to performance
                 limitations.
  stop           Stop packet capture
  trace          Trace the captured packets
  type           Capture packets based on a particular type
  <cr>

패킷 캡처 컨피그레이션의 일반적인 단계는 다음과 같습니다.

인그레스 인터페이스를 지정합니다.

스위치 캡처 컨피그레이션은 인그레스 인터페이스 nameif를 수락합니다. 사용자는 데이터 인터페이스 이름, 내부 업링크 또는 관리 인터페이스를 지정할 수 있습니다.

> capture capsw switch interface ?
Available interfaces to listen:
  in_data_uplink1  Capture packets on internal data uplink1 interface
  in_mgmt_uplink1  Capture packets on internal mgmt uplink1 interface
  inside           Name of interface Ethernet1/1.205

  management       Name of interface Management1/1

Secure Firewall 4200은 양방향 캡처를 지원합니다. 기본값은 ingress입니다(달리 지정되지 않은 경우).

> capture capi switch interface inside direction
  both     To capture switch bi-directional traffic
  egress   To capture switch egressing traffic
  ingress  To capture switch ingressing traffic

또한 Secure Firewall 4245에는 2개의 내부 데이터 및 2개의 관리 업링크 인터페이스가 있습니다.

> capture capsw switch interface
  eventing         Name of interface Management1/2
  in_data_uplink1  Capture packets on internal data uplink1 interface
  in_data_uplink2  Capture packets on internal data uplink2 interface
  in_mgmt_uplink1  Capture packets on internal mgmt uplink1 interface
  in_mgmt_uplink2  Capture packets on internal mgmt uplink2 interface
  management       Name of interface Management1/1

이더넷 프레임 EtherType을 지정합니다. 기본 이더 유형은 IP입니다. ethernet-type 옵션 값은 EtherType을 지정합니다.

> capture capsw switch interface inside ethernet-type ?
  802.1Q
  <0-65535>  Ethernet type
  arp
  ip
  ip6
  pppoed
  pppoes
  rarp
  sgt
  vlan

일치 조건을 지정합니다. capture match 옵션은 일치 기준을 지정합니다.

> capture capsw switch interface inside match ?
  <0-255>  Enter protocol number (0 - 255)
  ah
  eigrp
  esp
  gre
  icmp
  icmp6
  igmp
  igrp
  ip
  ipinip
  ipsec
  mac      Mac-address filter
  nos
  ospf
  pcp
  pim
  pptp
  sctp
  snp
  spi      SPI value
  tcp
  udp
  <cr>

버퍼 크기, 패킷 길이 등과 같은 기타 선택적 매개변수를 지정합니다.
캡처를 활성화합니다. no capture <name> switch stop 명령은 캡처를 활성화합니다.

> capture capsw switch interface inside match ip
> no capture capsw switch stop

캡처 세부사항을 확인합니다.

관리 상태가 활성화되었고, 작동 상태는 작동 및 활성입니다.
패킷 캡처 파일 크기 Pcapsize 증가
show capture <cap_name> 출력의 캡처된 패킷 수는 0이 아닙니다.
캡처 경로 Pcapfile. 캡처된 패킷은 자동으로 /mnt/disk0/packet-capture/ 폴더에 저장됩니다.
캡처 조건. 소프트웨어는 캡처 조건에 따라 캡처 필터를 자동으로 생성합니다.

> show capture capsw
27 packet captured on disk using switch capture
Reading of capture file from disk is not supported

> show capture capsw  detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1
Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          18838
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             205
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0
0 packet captured on disk using switch capture
Reading of capture file from disk is not supported

필요한 경우 캡처를 중지합니다.

> capture capsw switch stop
> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       disabled
  Oper State:        down
  Oper State Reason: Session_Admin_Shut
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0
Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          24
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             205
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0
0 packet captured on disk using switch capture
Reading of capture file from disk is not supported

8. 캡처 파일을 수집합니다. Collect Secure Firewall Internal Switch Capture Files 섹션의 단계를 수행합니다.

Secure Firewall 소프트웨어 버전 7.4에서는 내부 스위치 캡처 컨피그레이션이 FMC 또는 FDM에서 지원되지 않습니다. ASA 소프트웨어 버전 9.18(1) 이상의 경우 ASDM 버전 7.18.1.x 이상에서 내부 스위치 캡처를 구성할 수 있습니다.

이러한 시나리오에서는 Secure Firewall 3100/4200 내부 스위치 캡처의 일반적인 활용 사례를 다룹니다.

물리적 또는 포트 채널 인터페이스의 패킷 캡처

FTD 또는 ASA CLI를 사용하여 인터페이스 Ethernet1/1 또는 Portchannel1 인터페이스에서 패킷 캡처를 구성하고 확인합니다. 두 인터페이스 모두 nameif라는 이름이 내부에 있습니다.

토폴로지, 패킷 흐름 및 캡처 포인트

보안 방화벽 3100:

ch_3k_flow_s1_t1_eth1_1_port_all

양방향 캡처가 포함된 Secure Firewall 4200:

ch_4200_flow_s1_t1_eth1_1_port_all

설정

ASA 또는 FTD CLI에서 다음 단계를 수행하여 인터페이스 Ethernet1/1 또는 Port-channel1에서 패킷 캡처를 구성합니다.

nameif 확인:

> show nameif
Interface                Name                     Security
Ethernet1/1              inside                     0
Ethernet1/2              outside                    0
Management1/1            diagnostic                 0

> show nameif
Interface                Name                     Security
Port-channel1            inside                    0
Ethernet1/2              outside                    0
Management1/1            diagnostic                 0

캡처 세션 생성

> capture capsw switch interface inside

Secure Firewall 4200은 캡처 방향성을 지원합니다.

> capture capsw switch interface inside direction ?
  both To capture switch bi-directional traffic
  egress To capture switch egressing traffic
  ingress To capture switch ingressing traffic

> capture capsw switch interface inside direction both

캡처 세션을 활성화합니다.

> no capture capsw switch stop

확인

캡처 세션 이름, 관리 및 운영 상태, 인터페이스 슬롯 및 식별자를 확인합니다. Pcapsize 값(바이트)이 증가하고 캡처된 패킷 수가 0이 아님을 확인합니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          12653
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

79 packets captured on disk using switch capture

Reading of capture file from disk is not supported

보안 방화벽 4200:

> show cap capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          0
  Direction:         both
  Drop:              disable
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0
33 packet captured on disk using switch capture

Reading of capture file from disk is not supported

Port-channel1의 경우 모든 멤버 인터페이스에 캡처가 구성됩니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 2

Physical port:
  Slot Id:           1
  Port Id:           4
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-4-0.pcap
  Pcapsize:          28824
  Filter:            capsw-1-4

Packet Capture Filter Info
  Name:              capsw-1-4
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Physical port:
  Slot Id:           1
  Port Id:           3
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-3-0.pcap
  Pcapsize:          18399
  Filter:            capsw-1-3

Packet Capture Filter Info
  Name:              capsw-1-3
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

56 packet captured on disk using switch capture

Reading of capture file from disk is not supported

포트 채널 멤버 인터페이스는 FXOS local-mgmt 명령 셸에서 show portchannel summary 명령을 통해 확인할 수 있습니다.

> connect fxos
…
firewall# connect local-mgmt
firewall(local-mgmt)# show portchannel summary
Flags:  D - Down        P - Up in port-channel (members)
I - Individual  H - Hot-standby (LACP only)
s - Suspended   r - Module-removed
S - Switched    R - Routed
U - Up (port-channel)
M - Not in use. Min-links not met
-------------------------------------------------------------------------------
Group Port-       Type     Protocol  Member Ports
      Channel
--------------------------------------------------------------------------------
1     Po1(U)      Eth      LACP      Eth1/3(P)    Eth1/4(P)

LACP KeepAlive Timer:
--------------------------------------------------------------------------------
      Channel  PeerKeepAliveTimerFast
--------------------------------------------------------------------------------
1     Po1(U)      False

Cluster LACP Status:
--------------------------------------------------------------------------------
      Channel  ClusterSpanned  ClusterDetach  ClusterUnitID  ClusterSysID
--------------------------------------------------------------------------------
1     Po1(U)      False          False          0            clust

ASA에서 FXOS에 액세스하려면 connect fxos admin 명령을 실행합니다. 다중 컨텍스트의 경우 관리 컨텍스트에서 명령을 실행합니다.

캡처 파일 수집

Collect Secure Firewall Internal Switch Capture Files 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 Ethernet1/1용 캡처 파일을 엽니다. 이 예에서는 Secure Firewall 3100에서 캡처한 패킷을 분석합니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.

pcap_3k_s1_t1_eth1_1_1

Portchannel1 멤버 인터페이스에 대한 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다.
원래 패킷 헤더에 VLAN 태그가 없습니다.

pcap_3k_s1_t1_po1_eth1_4_1

설명

스위치 캡처는 Ethernet1/1 또는 Portchannel1 인터페이스에 구성됩니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

내부 필터

방향

캡처된 트래픽

인터페이스 Ethernet1/1에서 패킷 캡처 구성 및 확인

이더넷1/1

없음

인그레스 전용*

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

멤버 인터페이스 Ethernet1/3 및 Ethernet1/4를 사용하여 인터페이스 Portchannel1에서 패킷 캡처 구성 및 확인

이더넷1/3

이더넷1/4

없음

인그레스 전용*

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

* 3100과 달리 Secure Firewall 4200은 양방향(인그레스 및 이그레스) 캡처를 지원합니다.

물리적 또는 포트 채널 인터페이스의 하위 인터페이스에서 패킷 캡처

FTD 또는 ASA CLI를 사용하여 하위 인터페이스 Ethernet1/1.205 또는 Portchannel1.205에서 패킷 캡처를 구성하고 확인합니다. 두 하위 인터페이스 모두 nameif 내부를 갖습니다.

토폴로지, 패킷 흐름 및 캡처 포인트

보안 방화벽 3100:

ch_3k_flow_s2_t1_eth1_1_205 ch_3k_flow_s2_t1_po1_205

보안 방화벽 4200:

ch_4200_flow_s2_t1_eth1_1_205 ch_4200_flow_s2_t1_po1_205

설정

ASA 또는 FTD CLI에서 다음 단계를 수행하여 인터페이스 Ethernet1/1 또는 Port-channel1에서 패킷 캡처를 구성합니다.

nameif 확인:

> show nameif
Interface                Name                     Security
Ethernet1/1.205          inside                     0
Ethernet1/2              outside                    0
Management1/1            diagnostic                 0

> show nameif
Interface                Name                     Security
Port-channel1.205        inside                     0
Ethernet1/2              outside                    0
Management1/1            diagnostic                 0

캡처 세션을 생성합니다.

> capture capsw switch interface inside

Secure Firewall 4200은 캡처 방향성을 지원합니다.

> capture capsw switch interface inside direction ?
  both To capture switch bi-directional traffic
  egress To capture switch egressing traffic
  ingress To capture switch ingressing traffic

> capture capsw switch interface inside direction both

3. 캡처 세션을 활성화합니다.

> no capture capsw switch stop

확인

캡처 세션 이름, 관리 및 운영 상태, 인터페이스 슬롯 및 식별자를 확인합니다. Pcapsize 값(바이트)이 증가하고 캡처된 패킷 수가 0이 아님을 확인합니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          6360
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             205
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

46 packets captured on disk using switch capture

Reading of capture file from disk is not supported

이 경우 외부 VLAN Ovlan=205의 필터가 생성되어 인터페이스에 적용됩니다.

Port-channel1의 경우 Ovlan=205 필터를 사용하는 캡처가 모든 멤버 인터페이스에 구성됩니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 2

Physical port:
  Slot Id:           1
  Port Id:           4
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-4-0.pcap
  Pcapsize:          23442
  Filter:            capsw-1-4

Packet Capture Filter Info
  Name:              capsw-1-4
  Protocol:          0
  Ivlan:             0
  Ovlan:             205
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Physical port:
  Slot Id:           1
  Port Id:           3
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-3-0.pcap
  Pcapsize:          5600
  Filter:            capsw-1-3

Packet Capture Filter Info
  Name:              capsw-1-3
  Protocol:          0
  Ivlan:             0
  Ovlan:             205
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

49 packet captured on disk using switch capture

Reading of capture file from disk is not supported

포트 채널 멤버 인터페이스는 FXOS local-mgmt 명령 셸에서 show portchannel summary 명령을 통해 확인할 수 있습니다.

> connect fxos
…
firewall# connect local-mgmt
firewall(local-mgmt)# show portchannel summary
Flags:  D - Down        P - Up in port-channel (members)
I - Individual  H - Hot-standby (LACP only)
s - Suspended   r - Module-removed
S - Switched    R - Routed
U - Up (port-channel)
M - Not in use. Min-links not met
-------------------------------------------------------------------------------
Group Port-       Type     Protocol  Member Ports
      Channel
--------------------------------------------------------------------------------
1     Po1(U)      Eth      LACP      Eth1/3(P)    Eth1/4(P)

LACP KeepAlive Timer:
--------------------------------------------------------------------------------
      Channel  PeerKeepAliveTimerFast
--------------------------------------------------------------------------------
1     Po1(U)      False

Cluster LACP Status:
--------------------------------------------------------------------------------
      Channel  ClusterSpanned  ClusterDetach  ClusterUnitID  ClusterSysID
--------------------------------------------------------------------------------
1     Po1(U)      False          False          0            clust

ASA에서 FXOS에 액세스하려면 connect fxos admin 명령을 실행합니다. 다중 컨텍스트의 경우 관리 컨텍스트에서 이 명령을 실행합니다.

캡처 파일 수집

Collect Secure Firewall Internal Switch Capture Files 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 Ethernet1/1.205에 대한 캡처 파일을 엽니다. 이 예에서는 Secure Firewall 3100에서 캡처한 패킷이 분석됩니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다.
원래 패킷 헤더에는 VLAN 태그 205가 있습니다.

pcap_3k_s2_t1_eth1_1_205

Portchannel1 멤버 인터페이스에 대한 캡처 파일을 엽니다. 첫 번째 패킷을 선택하고 핵심 사항을 확인합니다.

ICMP 에코 요청 패킷만 캡처됩니다.
원래 패킷 헤더에는 VLAN 태그 205가 있습니다.

pcap_3k_s2_t1_po1_eth1_4_205

설명

스위치 캡처는 하위 인터페이스 Ethernet1/1.205 또는 Portchannel1.205에서 구성되며 외부 VLAN 205와 일치하는 필터가 있습니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

내부 필터

방향

캡처된 트래픽

하위 인터페이스 Ethernet1/1.205에서 패킷 캡처 구성 및 확인

이더넷1/1

외부 VLAN 205

인그레스 전용*

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

멤버 인터페이스 Ethernet1/3 및 Ethernet1/4를 사용하여 하위 인터페이스 Portchannel1.205에서 패킷 캡처를 구성하고 확인합니다.

이더넷1/3

이더넷1/4

외부 VLAN 205

인그레스 전용*

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

* 3100과 달리 Secure Firewall 4200은 양방향(인그레스 및 이그레스) 캡처를 지원합니다.

내부 인터페이스의 패킷 캡처

Secure Firewall 3100에는 2개의 내부 인터페이스가 있습니다.

in_data_uplink1 - 애플리케이션을 내부 스위치에 연결합니다.
in_mgmt_uplink1 - 관리 인터페이스에 대한 SSH 또는 sftunnel이라고도 하는 FMC와 FTD 간의 관리 연결과 같은 관리 연결을 위한 전용 패킷 경로를 제공합니다.

Secure Firewall 4200에는 최대 4개의 내부 인터페이스가 있습니다.

in_data_uplink1 및 in_data_uplink2(4245만 해당) - 이 인터페이스는 애플리케이션을 내부 스위치에 연결합니다. 4245의 경우 패킷은 2개의 업링크 인터페이스 전반에서 로드 밸런싱됩니다.
in_mgmt_uplink1 및 in_mgmt_uplink2 - 이 인터페이스는 관리 인터페이스에 대한 SSH 또는 sftunnel이라고도 하는 FMC와 FTD 간의 관리 연결과 같은 관리 연결을 위한 전용 패킷 경로를 제공합니다. Secure Firewall 4200은 2개의 관리 인터페이스를 지원합니다.

작업 1

FTD 또는 ASA CLI를 사용하여 업링크 인터페이스 in_data_uplink1에서 패킷 캡처를 구성하고 확인합니다.

토폴로지, 패킷 흐름 및 캡처 포인트

보안 방화벽 3100:

ch_3k_flow_s3_t1

보안 방화벽 4200:

ch_4200_flow_s3_t1

설정

ASA 또는 FTD CLI에서 다음 단계를 수행하여 인터페이스 in_data_uplink1의 패킷 캡처를 구성합니다.

캡처 세션을 생성합니다.

> capture capsw switch interface in_data_uplink1

Secure Firewall 4200은 캡처 방향성을 지원합니다.

> capture capsw switch interface in_data_uplink1 direction ?
  both To capture switch bi-directional traffic
  egress To capture switch egressing traffic
  ingress To capture switch ingressing traffic

> capture capsw switch interface in_data_uplink1 direction both

2. 캡처 세션을 활성화합니다.

> no capture capsw switch stop

확인

캡처 세션 이름, 관리 및 운영 상태, 인터페이스 슬롯 및 식별자를 확인합니다. Pcapsize 값(바이트)이 증가하고 캡처된 패킷 수가 0이 아님을 확인합니다.

>  show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           18
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-data-uplink1.pcap
  Pcapsize:          7704
  Filter:            capsw-1-18

Packet Capture Filter Info
  Name:              capsw-1-18
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

66 packets captured on disk using switch capture

Reading of capture file from disk is not supported

이 경우, 보안 방화벽(3130)의 in_data_uplink1 인터페이스인 내부 ID 18로 인터페이스에 캡처가 생성됩니다. FXOS local-mgmt 명령 셸의 show portmanager switch status 명령은 인터페이스 ID를 표시합니다.

> connect fxos
…
firewall# connect local-mgmt
firewall(local-mgmt)# show portmanager switch status
Dev/Port         Mode        Link   Speed  Duplex  Loopback Mode  Port Manager
---------  ----------------  -----  -----  ------  -------------  ------------
0/1             SGMII         Up     1G     Full    None           Link-Up
0/2             SGMII         Up     1G     Full    None           Link-Up
0/3             SGMII         Up     1G     Full    None           Link-Up
0/4             SGMII         Up     1G     Full    None           Link-Up
0/5             SGMII        Down    1G     Half    None           Mac-Link-Down
0/6             SGMII        Down    1G     Half    None           Mac-Link-Down
0/7             SGMII        Down    1G     Half    None           Mac-Link-Down
0/8             SGMII        Down    1G     Half    None           Mac-Link-Down
0/9           1000_BaseX     Down    1G     Full    None           Link-Down
0/10          1000_BaseX     Down    1G     Full    None           Link-Down
0/11          1000_BaseX     Down    1G     Full    None           Link-Down
0/12          1000_BaseX     Down    1G     Full    None           Link-Down
0/13          1000_BaseX     Down    1G     Full    None           Link-Down
0/14          1000_BaseX     Down    1G     Full    None           Link-Down
0/15          1000_BaseX     Down    1G     Full    None           Link-Down
0/16          1000_BaseX     Down    1G     Full    None           Link-Down
0/17          1000_BaseX      Up     1G     Full    None           Link-Up
0/18             KR2          Up     50G    Full    None           Link-Up
0/19              KR          Up     25G    Full    None           Link-Up
0/20              KR          Up     25G    Full    None           Link-Up
0/21             KR4         Down    40G    Full    None           Link-Down
0/22             n/a         Down    n/a    Full    N/A            Reset
0/23             n/a         Down    n/a    Full    N/A            Reset
0/24             n/a         Down    n/a    Full    N/A            Reset
0/25          1000_BaseX     Down    1G     Full    None           Link-Down
0/26             n/a         Down    n/a    Full    N/A            Reset
0/27             n/a         Down    n/a    Full    N/A            Reset
0/28             n/a         Down    n/a    Full    N/A            Reset
0/29          1000_BaseX     Down    1G     Full    None           Link-Down
0/30             n/a         Down    n/a    Full    N/A            Reset
0/31             n/a         Down    n/a    Full    N/A            Reset
0/32             n/a         Down    n/a    Full    N/A            Reset
0/33          1000_BaseX     Down    1G     Full    None           Link-Down
0/34             n/a         Down    n/a    Full    N/A            Reset
0/35             n/a         Down    n/a    Full    N/A            Reset
0/36             n/a         Down    n/a    Full    N/A            Reset

ASA에서 FXOS에 액세스하려면 connect fxos admin 명령을 실행합니다. 다중 컨텍스트의 경우 관리 컨텍스트에서 이 명령을 실행합니다.

캡처 파일 수집

Collect Secure Firewall Internal Switch Capture Files 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 인터페이스 in_data_uplink1의 캡처 파일을 엽니다. 이 예에서는 보안 방화벽 3100에서 캡처한 패킷이 분석됩니다.

키 포인트를 확인합니다. 이 경우 ICMP 에코 요청 및 에코 응답 패킷이 캡처됩니다. 애플리케이션에서 내부 스위치로 전송된 패킷입니다.

pcap_3k_s3_t1_data_uplink

설명

업링크 인터페이스에서 스위치 캡처가 구성된 경우 애플리케이션에서 내부 스위치로 전송된 패킷만 캡처됩니다. 애플리케이션으로 전송된 패킷은 캡처되지 않습니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

내부 필터

방향

캡처된 트래픽

업링크 인터페이스에서 패킷 캡처를 구성하고 확인합니다. in_data_uplink1

in_data_uplink1

없음

인그레스 전용*

호스트 192.0.2.100에서 호스트 198.51.100.100으로의 ICMP 에코 요청

호스트 198.51.100.100에서 호스트 192.0.2.100으로 ICMP 에코 응답

* 3100과 달리 Secure Firewall 4200은 양방향(인그레스 및 이그레스) 캡처를 지원합니다.

작업 2

FTD 또는 ASA CLI를 사용하여 업링크 인터페이스 in_mgmt_uplink1에서 패킷 캡처를 구성하고 확인합니다. 관리 플레인 연결의 패킷만 캡처됩니다.

토폴로지, 패킷 흐름 및 캡처 포인트

보안 방화벽 3100:

ch_3k_flow_s3_t2

보안 방화벽 4200:

ch_4200_flow_s3_t2

설정

ASA 또는 FTD CLI에서 다음 단계를 수행하여 인터페이스 in_mgmt_uplink1에서 패킷 캡처를 구성합니다.

캡처 세션을 생성합니다.

> capture capsw switch interface in_mgmt_uplink1

Secure Firewall 4200은 캡처 방향성을 지원합니다.

> capture capsw switch interface in_mgmt_uplink1 direction ?
  both To capture switch bi-directional traffic
  egress To capture switch egressing traffic
  ingress To capture switch ingressing traffic

> capture capsw switch interface in_mgmt_uplink1 direction both

2. 캡처 세션을 활성화합니다.

> no capture capsw switch stop

확인

캡처 세션 이름, 관리 및 운영 상태, 인터페이스 슬롯 및 식별자를 확인합니다. Pcapsize 값(바이트)이 증가하고 캡처된 패킷 수가 0이 아님을 확인합니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       enabled
  Oper State:        up
  Oper State Reason: Active
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           19
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-mgmt-uplink1.pcap
  Pcapsize:          137248
  Filter:            capsw-1-19

Packet Capture Filter Info
  Name:              capsw-1-19
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

281 packets captured on disk using switch capture

Reading of capture file from disk is not supported

이 경우 Secure Firewall 3130의 in_mgmt_uplink1 인터페이스인 내부 ID 19로 인터페이스에 캡처가 생성됩니다. FXOS local-mgmt 명령 셸의 show portmanager switch status 명령은 인터페이스 ID를 표시합니다.

> connect fxos
…
firewall# connect local-mgmt
firewall(local-mgmt)# show portmanager switch status
Dev/Port         Mode        Link   Speed  Duplex  Loopback Mode  Port Manager
---------  ----------------  -----  -----  ------  -------------  ------------
0/1             SGMII         Up     1G     Full    None           Link-Up
0/2             SGMII         Up     1G     Full    None           Link-Up
0/3             SGMII         Up     1G     Full    None           Link-Up
0/4             SGMII         Up     1G     Full    None           Link-Up
0/5             SGMII        Down    1G     Half    None           Mac-Link-Down
0/6             SGMII        Down    1G     Half    None           Mac-Link-Down
0/7             SGMII        Down    1G     Half    None           Mac-Link-Down
0/8             SGMII        Down    1G     Half    None           Mac-Link-Down
0/9           1000_BaseX     Down    1G     Full    None           Link-Down
0/10          1000_BaseX     Down    1G     Full    None           Link-Down
0/11          1000_BaseX     Down    1G     Full    None           Link-Down
0/12          1000_BaseX     Down    1G     Full    None           Link-Down
0/13          1000_BaseX     Down    1G     Full    None           Link-Down
0/14          1000_BaseX     Down    1G     Full    None           Link-Down
0/15          1000_BaseX     Down    1G     Full    None           Link-Down
0/16          1000_BaseX     Down    1G     Full    None           Link-Down
0/17          1000_BaseX      Up     1G     Full    None           Link-Up
0/18             KR2          Up     50G    Full    None           Link-Up
0/19              KR          Up     25G    Full    None           Link-Up
0/20              KR          Up     25G    Full    None           Link-Up
0/21             KR4         Down    40G    Full    None           Link-Down
0/22             n/a         Down    n/a    Full    N/A            Reset
0/23             n/a         Down    n/a    Full    N/A            Reset
0/24             n/a         Down    n/a    Full    N/A            Reset
0/25          1000_BaseX     Down    1G     Full    None           Link-Down
0/26             n/a         Down    n/a    Full    N/A            Reset
0/27             n/a         Down    n/a    Full    N/A            Reset
0/28             n/a         Down    n/a    Full    N/A            Reset
0/29          1000_BaseX     Down    1G     Full    None           Link-Down
0/30             n/a         Down    n/a    Full    N/A            Reset
0/31             n/a         Down    n/a    Full    N/A            Reset
0/32             n/a         Down    n/a    Full    N/A            Reset
0/33          1000_BaseX     Down    1G     Full    None           Link-Down
0/34             n/a         Down    n/a    Full    N/A            Reset
0/35             n/a         Down    n/a    Full    N/A            Reset
0/36             n/a         Down    n/a    Full    N/A            Reset

ASA에서 FXOS에 액세스하려면 connect fxos admin 명령을 실행합니다. 다중 컨텍스트의 경우 관리 컨텍스트에서 이 명령을 실행합니다.

캡처 파일 수집

Collect Secure Firewall Internal Switch Capture Files 섹션의 단계를 수행합니다.

캡처 파일 분석

패킷 캡처 파일 판독기 응용 프로그램을 사용하여 인터페이스 in_mgmt_uplink1에 대한 캡처 파일을 엽니다. 이 예에서는 보안 방화벽 3100에서 캡처한 패킷이 분석됩니다.

키 포인트를 확인합니다. 이 경우 관리 IP 주소 192.0.2.200의 패킷만 표시됩니다. 예를 들어 SSH, Sftunnel 또는 ICMP 에코 응답 패킷이 있습니다. 내부 스위치를 통해 애플리케이션 관리 인터페이스에서 네트워크로 전송된 패킷입니다.

pcap_3k_s3_t2_mgmt_uplink

설명

관리 업링크 인터페이스에서 스위치 캡처가 구성된 경우 애플리케이션 관리 인터페이스에서 전송된 인그레스 패킷만 캡처됩니다. 애플리케이션 관리 인터페이스로 향하는 패킷은 캡처되지 않습니다.

이 표에는 작업이 요약되어 있습니다.

작업

캡처 지점

내부 필터

방향

캡처된 트래픽

관리 업링크 인터페이스에서 패킷 캡처 구성 및 확인

수신_관리_업링크1

없음

인그레스 전용*

(내부 스위치를 통해 관리 인터페이스에서 네트워크로)

FTD 관리 IP 주소 192.0.2.200에서 호스트 192.0.2.100으로 ICMP 에코 응답

FTD 관리 IP 주소 192.0.2.200에서 FMC IP 주소 192.0.2.101로 Sftunnel

FTD 관리 IP 주소 192.0.2.200에서 호스트 192.0.2.100으로의 SSH

* 3100과 달리 Secure Firewall 4200은 양방향(인그레스 및 이그레스) 캡처를 지원합니다.

패킷 캡처 필터

내부 스위치 패킷 캡처 필터는 데이터 플레인 캡처와 동일한 방식으로 구성됩니다. 필터를 구성하려면 ethernet-type 및 match 옵션을 사용합니다.

설정

ASA 또는 FTD CLI에서 다음 단계를 수행하여 Ethernet1/1 인터페이스에서 호스트 198.51.100.100의 ARP 프레임 또는 ICMP 패킷과 일치하는 필터를 사용하여 패킷 캡처를 구성합니다.

nameif 확인:

> show nameif
Interface                Name                     Security
Ethernet1/1              inside                     0
Ethernet1/2              outside                    0
Management1/1            diagnostic                 0

ARP 또는 ICMP에 대한 캡처 세션을 생성합니다.

> capture capsw switch interface inside ethernet-type arp

> capture capsw switch interface inside match icmp 198.51.100.100

확인

캡처 세션 이름 및 필터를 확인합니다. Ethertype 값은 10진수로 2054이고 16진수로 0x0806입니다.

> show capture capsw detail
Packet Capture info
 Name:              capsw
  Session:           1
  Admin State:       disabled
  Oper State:        down
  Oper State Reason: Session_Admin_Shut
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          0
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         2054

Total Physical breakout ports involved in Packet Capture: 0

0 packet captured on disk using switch capture

Reading of capture file from disk is not supported

ICMP에 대한 필터 확인입니다. IP 프로토콜 1은 ICMP입니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       disabled
  Oper State:        down
  Oper State Reason: Session_Admin_Shut
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          0
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          1
  Ivlan:             0
  Ovlan:             0
  Src Ip:            198.51.100.100
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

0 packets captured on disk using switch capture

Reading of capture file from disk is not supported

보안 방화벽 내부 스위치 캡처 파일 수집

ASA 또는 FTD CLI를 사용하여 내부 스위치 캡처 파일을 수집합니다. FTD에서 캡처 파일은 CLI copy 명령을 통해 데이터 또는 진단 인터페이스를 통해 연결 가능한 대상으로 내보낼 수도 있습니다.

또는 파일을 전문가 모드에서 /ngfw/var/common에 복사하고 File Download(파일 다운로드) 옵션을 통해 FMC에서 다운로드할 수 있습니다.

포트 채널 인터페이스의 경우 모든 멤버 인터페이스에서 패킷 캡처 파일을 수집합니다.

ASA

ASA CLI에서 내부 스위치 캡처 파일을 수집하려면 다음 단계를 수행합니다.

캡처를 중지합니다.

asa# capture capsw switch stop

캡처 세션이 중지되었는지 확인하고 캡처 파일 이름을 기록해 둡니다.

asa# show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       disabled
  Oper State:        down
  Oper State Reason: Session_Admin_Shut
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          139826
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

886 packets captured on disk using switch capture

Reading of capture file from disk is not supported

원격 대상으로 파일을 내보내려면 CLI copy 명령을 사용합니다.

asa# copy flash:/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap ?
  cluster:        Copy to cluster: file system
  disk0:          Copy to disk0: file system
  disk1:          Copy to disk1: file system
  flash:          Copy to flash: file system
  ftp:            Copy to ftp: file system
  running-config  Update (merge with) current system configuration
  scp:            Copy to scp: file system
  smb:            Copy to smb: file system
  startup-config  Copy to startup configuration
  system:         Copy to system: file system
  tftp:           Copy to tftp: file system

asa# copy flash:/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap tftp://198.51.100.10/
Source filename [/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap]?
Destination filename [sess-1-capsw-ethernet-1-1-0.pcap]?
Copy in progress...C
139826 bytes copied in 0.532 secs

FTD

FTD CLI에서 내부 스위치 캡처 파일을 수집하고 데이터 또는 진단 인터페이스를 통해 연결 가능한 서버에 복사하려면 다음 단계를 수행합니다.

진단 CLI로 이동합니다.

> system support diagnostic-cli
Attaching to Diagnostic CLI ... Click 'Ctrl+a then d' to detach.
Type help or '?' for a list of available commands.

firepower> enable
Password: <-- Enter
firepower#

캡처를 중지합니다.

firepower# capture capi switch stop

캡처 세션이 중지되었는지 확인하고 캡처 파일 이름을 확인합니다.

firepower# show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       disabled
  Oper State:        down
  Oper State Reason: Session_Admin_Shut
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1
Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          139826
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0

886 packets captured on disk using switch capture

Reading of capture file from disk is not supported

파일을 원격 대상으로 내보내려면 CLI copy 명령을 사용합니다.

firepower# copy flash:/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap ?
  cluster:        Copy to cluster: file system
  disk0:          Copy to disk0: file system
  disk1:          Copy to disk1: file system
  flash:          Copy to flash: file system
  ftp:            Copy to ftp: file system
  running-config  Update (merge with) current system configuration
  scp:            Copy to scp: file system
  smb:            Copy to smb: file system
  startup-config  Copy to startup configuration
  system:         Copy to system: file system
  tftp:           Copy to tftp: file system

firepower# copy flash:/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap tftp://198.51.100.10/
Source filename [/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap]?
Destination filename [sess-1-capsw-ethernet-1-1-0.pcap]?
Copy in progress...C
139826 bytes copied in 0.532 secs

파일 다운로드 옵션을 통해 FMC에서 캡처 파일을 수집하려면 다음 단계를 수행합니다.

캡처를 중지합니다.

> capture capsw switch stop

캡처 세션이 중지되었는지 확인하고 파일 이름과 전체 캡처 파일 경로를 확인합니다.

> show capture capsw detail
Packet Capture info
  Name:              capsw
  Session:           1
  Admin State:       disabled
  Oper State:        down
  Oper State Reason: Session_Admin_Shut
  Config Success:    yes
  Config Fail Reason:
  Append Flag:       overwrite
  Session Mem Usage: 256
  Session Pcap Snap Len: 1518
  Error Code:        0
  Drop Count:        0

Total Physical ports involved in Packet Capture: 1

Physical port:
  Slot Id:           1
  Port Id:           1
  Pcapfile:          /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap
  Pcapsize:          139826
  Filter:            capsw-1-1

Packet Capture Filter Info
  Name:              capsw-1-1
  Protocol:          0
  Ivlan:             0
  Ovlan:             0
  Src Ip:            0.0.0.0
  Dest Ip:           0.0.0.0
  Src Ipv6:          ::
  Dest Ipv6:         ::
  Src MAC:           00:00:00:00:00:00
  Dest MAC:          00:00:00:00:00:00
  Src Port:          0
  Dest Port:         0
  Ethertype:         0

Total Physical breakout ports involved in Packet Capture: 0
886 packets captured on disk using switch capture
Reading of capture file from disk is not supported

전문가 모드로 전환하고 루트 모드로 전환합니다.

> expert
admin@firepower:~$ sudo su
root@firepower:/home/admin

캡처 파일을 /ngfw/var/common/에 복사합니다.

root@KSEC-FPR3100-1:/home/admin cp /mnt/disk0/packet-capture/sess-1-capsw-ethernet-1-1-0.pcap /ngfw/var/common/
root@KSEC-FPR3100-1:/home/admin ls -l /ngfw/var/common/sess*
-rwxr-xr-x 1 root admin 139826 Aug  7 20:14 /ngfw/var/common/sess-1-capsw-ethernet-1-1-0.pcap
-rwxr-xr-x 1 root admin     24 Aug  6 21:58 /ngfw/var/common/sess-1-capsw-ethernet-1-3-0.pcap

FMC에서 Devices > File Download를 선택합니다.

fmc_file_download_1

FTD를 선택하고 캡처 파일 이름을 제공한 다음 Download(다운로드)를 클릭합니다.

fmc_file_download_2

내부 스위치 패킷 캡처에 대한 지침, 제한 및 모범 사례

지침 및 제한 사항:

여러 개의 스위치 캡처 컨피그레이션 세션이 지원되지만 한 번에 하나의 스위치 캡처 세션만 활성화할 수 있습니다. 2개 이상의 캡처 세션을 활성화하려고 하면 "ERROR: 최대 1개의 활성 패킷 캡처 세션 한도에 도달했으므로 세션을 활성화하지 못했습니다."
활성 스위치 캡처를 삭제할 수 없습니다.
애플리케이션에서 스위치 캡처를 읽을 수 없습니다. 사용자는 파일을 내보내야 합니다.
덤프, 디코드, 패킷 번호, 추적 등의 특정 데이터 플레인 캡처 옵션은 스위치 캡처에 대해 지원되지 않습니다.
다중 컨텍스트 ASA의 경우 데이터 인터페이스의 스위치 캡처가 사용자 컨텍스트에서 구성됩니다. 이 스위치는 인터페이스 in_data_uplink1 및 in_mgmt_uplink1에서 캡처하는 기능은 관리 컨텍스트에서만 지원됩니다.

다음은 TAC 사례에서 패킷 캡처 사용을 기반으로 한 모범 사례 목록입니다.

지침 및 제한 사항에 유의하십시오.
캡처 필터를 사용합니다.
캡처 필터가 구성된 경우 NAT가 패킷 IP 주소에 미치는 영향을 고려하십시오.
프레임 크기를 지정하는 패킷 길이를 늘리거나 줄입니다(기본값 1518바이트와 다를 경우). 크기가 작으면 캡처된 패킷의 수가 증가하고, 그 반대의 경우도 마찬가지입니다.
필요에 따라 버퍼 크기를 조정합니다.
show cap <cap_name> detail 명령 출력의 Drop Count에 주의하십시오. 버퍼 크기 제한에 도달하면 드롭 카운트 카운터가 증가합니다.

개정	게시 날짜	의견
2.0	17-Sep-2022	최초 릴리스
1.0	27-Aug-2022	최초 릴리스

보안 방화벽 및 Firepower 내부 스위치 캡처 구성 및 확인

다운로드 옵션

편견 없는 언어

이 번역에 관하여

목차

소개

사전 요구 사항

요구 사항

사용되는 구성 요소

배경 정보

시스템 아키텍처의 개괄적 개요

내부 스위치 운영에 대한 개괄적 개요

패킷 흐름 및 캡처 포인트

컨피그레이션 및 확인 Firepower 4100/9300

물리적 또는 포트 채널 인터페이스의 패킷 캡처

백플레인 인터페이스의 패킷 캡처

애플리케이션 및 애플리케이션 포트에서 패킷 캡처

물리적 또는 포트 채널 인터페이스의 하위 인터페이스에서 패킷 캡처

패킷 캡처 필터

firepower 4100/9300 내부 스위치 캡처 파일 수집

지침, 제한 사항 및 모범 사례 내부 스위치 패킷 캡처

컨피그레이션 및 확인 보안 방화벽 3100/4200

물리적 또는 포트 채널 인터페이스의 패킷 캡처

물리적 또는 포트 채널 인터페이스의 하위 인터페이스에서 패킷 캡처

내부 인터페이스의 패킷 캡처

패킷 캡처 필터

보안 방화벽 내부 스위치 캡처 파일 수집

내부 스위치 패킷 캡처에 대한 지침, 제한 및 모범 사례

관련 정보

개정 이력

Cisco 엔지니어가 작성

이 문서가 도움이 되셨습니까?

지원 문의

이 문서가 적용되는 제품
